KIV77VSF0 - Kylskåp BOSCH - Gratis bruksanvisning och manual

Produkttyp	Inbyggt kylskåp
Varumärke	Bosch
Modell	KIV77VSF0
Mått (höjd x bredd x djup)	177,2 cm x 55,8 cm x 54,5 cm
Nettovikt	58 kg
Strömförsörjning	220-240 V, 50 Hz
Energiklass	E (energiklass)
Årlig energiförbrukning	256 kWh
Total netto volym	304 liter
Kylskåpsvolym	243 liter
Frysfackets volym	61 liter
NoFrost-funktion	Ja, i frysen
Klimatklass	SN-ST (från 10 °C till 38 °C)
Installationstyp	Inbyggnad
Justerbar dörrhöjd	Ja
Innerbelysning	LED
Antal hyllor	5 i glas
Grönsakslåda	1 med luftfuktighetsreglering
Frys med lådor	3 lådor
Snabbkylningsfunktion	Ja (SuperCool)
Snabbinfrysningsfunktion	Ja (SuperFreeze)
Öppen dörr larm	Ja
Dörr reversibel	Ja
Underhåll	Rengöring med fuktig trasa och milt rengöringsmedel
Barnsäkerhet	Inte tillämplig
Reparerbarhet	Reparerbarhetsindex 8,4/10

Vanliga frågor - KIV77VSF0 BOSCH

Hur justerar man temperaturen på kylskåpet Bosch KIV77VSF0?

Använd kontrollpanelen för att justera temperaturen mellan 2 °C och 8 °C. Tryck på knappen Temp och välj önskat värde.

Hur aktiverar jag SuperCool-funktionen?

Tryck på knappen SuperCool på panelen. Kylskåpet arbetar med maximal effekt i 6 timmar och återgår sedan till normal inställning.

Vad gör jag om kylskåpet inte kyler?

Kontrollera att strömmen är ansluten, att temperaturen inte är för hög och att ventilationsgallren inte är blockerade. Om problemet kvarstår, kontakta service.

Hur rengör jag kylskåpet?

Koppla bort apparaten, ta bort maten och rengör ytorna med en mjuk trasa fuktad med vatten och milt rengöringsmedel. Använd inte slipande produkter.

Hur avfrostar jag frysen?

Modellen har NoFrost, så ingen manuell avfrostning behövs. Systemet förhindrar isbildning.

Kan man ändra dörröppningsriktningen?

Ja, det är reversibelt. Se bruksanvisningen för detaljerade steg eller kontakta en tekniker.

Vilken rekommenderad temperatur för frysen?

Rekommenderad temperatur är -18 °C för att förvara maten säkert.

Vad betyder felkoden E?

Felkoder anger specifika fel. Se kapitlet Felsökning i manualen för att identifiera felet och lösningen.

Hur byter jag vattenfiltret?

Denna modell har ingen vattenautomat, så den har inget vattenfilter.

Var kan jag hitta reservdelar?

Du kan köpa originaldelar hos auktoriserad Bosch-service eller i deras officiella webbutik.

BRUKSANVISNING KIV77VSF0 BOSCH

1.2 Symbolförklaringar....531

1.2.1 Faronivåer 531

1.2.2 Risksymboler....531

1.2.3 Varningarnas struktur 532

1.2.4 Allmänna symboler....532

Säkerhet....533

2.1 Allmänna säkerhetsanvisningar....533

2.1.1 Alla hushållsmaskiner....533

Verktyg och hjälpmedel.... 534

Reparation 535

4.1 Byta dörrpackning....535

4.1.1 Ta bort dörrpackning 535

4.1.2 Montera dörrpackning 535

4.2 Byta platt gångjärn....538

4.2.1 Ta bort platt gångjärn 538

4.2.2 Montera platt gängjäm 540

4.3 Byta glidgångjärn....541

4.3.1 Ta bort glidgångjärn 541

4.3.2 Montera glidgångjärn 542

4.4 Byta dörrhylla 543

4.4.1 Ta bort dörrhylla....543

4.4.2 Montera dörrhylla....543

4.5 Byta hylla 544

4.5.1 Ta bort hylla.... 544

4.5.2 Montera hylla 544

4.6 Byta utdragbar hylla....545

4.6.1 Ta bort utdragbar hylla 545

4.6.2 Montera utdragbar hylla....545

4.7 Byta frysdelens hylla....546

4.7.1 Ta bort frysdelens hylla 546

4.7.2 Montera frysdelens hylla....546

4.8 Byta fack för frysta matvaror 547

4.8.1 Ta bort fack för frysta matvaror....547

4.8.2 Montera fack för frysta matvaror 547

4.9 Byta frukt- och grönsakslåda 548

4.9.1 Ta bort frukt- och grönsaksläda 548

4.9.2 Montera frukt- och grönsakslåda 548

4.10 Byta skiljeplatta och lock till frukt- och grönsakslåda.... 549

4.10.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda 549

4.10.2 Montera skiljeplatta och lock till frukt- och grönsakslåda.... 549

4.11 Byta cool fresh-fack....550

4.11.1 Ta bort cool fresh-fack 550

4.11.2 Montera cool fresh-fack 550

4.12 Byta utdragbar låda....551

4.12.1 Ta bort utdragbar låda 551

4.12.2 Montera utdragbar låda....551

4.13 Byta LED-spotlight 552

4.13.1 Ta bort LED-spotlight....552

4.13.2 Montera LED-spotlight 553

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")
Specialverktyg[00342180]

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta platt gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren har tagits bort. Se Monteringsanvisning.
Dörren är öppen.

4.2.1 Ta bort platt gångjärn

Se till att gångjärnen inte stängs medan de tas bort/monteras.

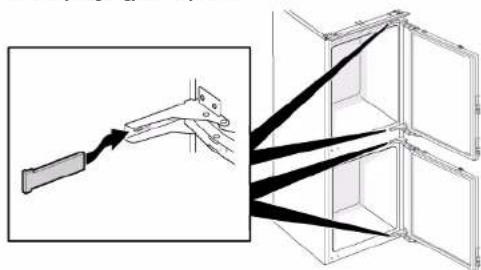

1. Ta bort de fyra gångjärnsskydden.


1. 1. Lossa på de fyra skruvarna (1).

2. Skjut ut och ta bort den övre dörren (2).

≈ 5 mm ① ② ②

1. 1. Ta bort de fyra skruvarna (1).

2. Ta bort gängjärnen (2).

De övre gångjärnen har tagits bort.

1. 1. Lossa på de fyra skruvarna (1).

2. Skjut ut och ta bort den nedre dörren (2).

≈ 5 mm ① ② ②

1. 1. Ta bort de fyra skruvarna (1).

2. Ta bort gångjärnen (2).

De nedre gångjärnen har tagits bort.

Reparation

4.2.2 Montera platt gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta glidgångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren och apparatens dörr är separerade. Se Monteringsanvisning.

4.3.1 Ta bort glidgångjärn

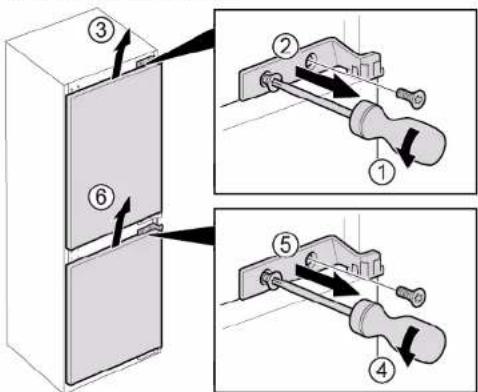

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort den övre dörrens övre gångjärn (2).

3. Ta bort den övre dörren (3).
4. Skruva ur de två skruvarna (4).
5. Ta bort den nedre dörrens övre gángjärn (5).
6. Ta bort den nedre dörren (6).

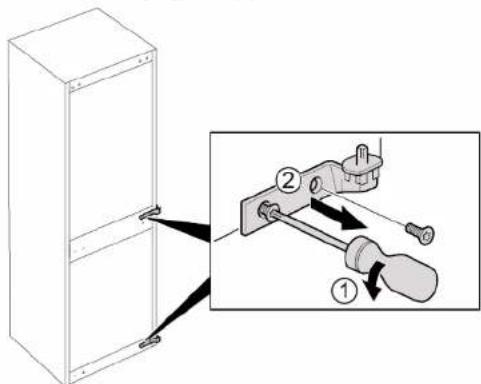

1. 1. Ta bort de fyra skruvarna (1).

2. Ta bort de nedre gångjärnen (2).

Gångjärnen har tagits bort.

4.3.2 Montera glidgångjärn

Montera i omvänd ordning.

Reparation

4.4 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.5 Byta hylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.6 Byta utdragbar hylla

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort utdragbar hylla

1. Dra ut den utdragbara hyllan tills lässpärren släpper.

1. Sänk den utdragbara hyllan och sväng ut den åt sidan.

2. Den utdragbara hyllan har tagits bort.

4.6.2 Montera utdragbar hylla

Montera i omvänd ordning.

Reparation

4.7 Byta frysdelens hylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort frysdelens hylla

▶ Dra ut frysdelens hylla.

Montera i omvänd ordning.

Reparation

4.8 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort fack för frysta matvaror

1. Dra ut facet för frysta matvaror helt (1).
2. Ta bort facket för frysta matvaror (2).

Facket för frysta matvaror har tagits bort.

4.8.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.9 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort frukt- och grönsakslåda

4.9.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.10 Byta skiljeplatta och lock till frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.10.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda

1. Ta bort glasskivan från skiljeplattan.

1. Ta bort frukt- och grönsakslådan.→548

2. 1. Tryck på spaken på undersidan på båda sidorna av skiljeplattan (1).
3. Dra skiljeplattan framåt (2).

1. Lyft upp skiljeplattan och sväng ut den i sidled.

1. 1. Lyft på locket till frukt- och grönsakslådan.

2. Dra locket till frukt- och grönsaksládan framåt och sväng ut det i sidled.

→ Locket till frukt- och grönsakslådan har tagits bort.

4.10.2 Montera skiljeplatta och lock till frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.11 Byta cool fresh-fack

Förutsättning:

Dörren är öppen.

4.11.1 Ta bort cool fresh-fack

▶ 1. Luta cool fresh-facket framát (1).
2. Ta bort cool fresh-facket (2).

Montera i omvänd ordning.

Reparation

4.12 Byta utdragbar låda

Förutsättning:

Dörren är öppen.

4.12.1 Ta bort utdragbar låda

1. Luta den utdragbara lâdan framât (1).
2. Ta bort den utdragbara lädan (2).

Den utdragbara lådan har tagits bort.

4.12.2 Montera utdragbar låda

Montera i omvänd ordning.

Reparation

4.13 Byta LED-spotlight

Nödvändiga verktyg:

Specialverktyg [00342180]
Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Kyldelshyllorna har tagits bort.

4.13.1 Ta bort LED-spotlight

1. Lossa LED-spotlightens hölje.

1. Dra LED-spotlightens hölje inåt och tryck samtidigt framåt.

Montera i omvänd ordning.
