Märke	Bosch
Modell	KIF87PFE0
Produkttyp	Kombinerat kylskåp (kyl/frys)
Installationstyp	Inbyggbart (möbel)
Mått (H x B x D)	cirka 177 x 54 x 55 cm
Nettovikt	cirka 60 kg
Kylskåpsvolym	cirka 200 L
Frysvolym	cirka 100 L
Elanslutning	220-240 V, 50 Hz
Innerbelysning	Sidoled och LED-strålkastare
Specialfunktioner	Cool-Fresh-låda, frukt- och grönsaksfack, teleskophyllor
Underhåll	Utbytbart dörrtätning, regelbunden rengöring
Säkerhet	Nätbortkoppling före reparation, VDE 0701-test obligatoriskt
Reparerbarhet	Reservdelar tillgängliga, reparation möjlig av konsument med specialverktyg (Torx TX20, sugkopp)
Utbytbara delar	Dörrtätning, platt gångjärn, dörrhylla, hylla, teleskophylla, frysmatlåda, frukt- och grönsakslåda, avskiljning/lock till låda, Cool-Fresh-låda, sidoledbelysning, LED-strålkastare
Verktyg som behövs för reparation	Torx TX20-bits, sugkopp ∅50 mm, specialverktyg, platt skruvmejsel
Köldmedium	Ej specificerat (vanlig typ: R600a)
Klimatklass	Ej specificerad (standard SN-T)
Ljudnivå	Ej specificerad (cirka 39 dB)
Energiförbrukning	Ej specificerad (cirka 250 kWh/år)

Vanliga frågor - KIF87PFE0 BOSCH

Hur byter jag ut dörrtätningen?

Ta bort den gamla tätningen genom att dra ut den ur spåren. För att installera den nya, värm den lätt med en hårtork, tryck sedan in den gradvis i spåret, börja med hörnen. Kontrollera att spåret inte är skadat.

Kan jag byta LED-belysningen själv?

Ja, vissa modeller tillåter det. För strålkastaren, använd specialverktyget. För sidobelysningen, använd en sugkopp. Koppla alltid bort apparaten minst 60 sekunder innan och utför ett säkerhetstest enligt VDE 0701 efter reparation.

Hur ställer jag in kylskåpets temperatur?

Manualen beskriver inte inställningarna, men i allmänhet använder du reglaget inuti. För optimal förvaring, ställ in kylskåpet på 4°C och frysen på -18°C.

Vad gör jag om dörrtätningen inte stängs ordentligt?

Kontrollera att spåret inte är skadat. Om det är skadat, kontakta kundtjänst. Du kan också justera gångjärnen om de är justerbara. Den nya tätningen kan vara något annorlunda i tjocklek, detta är normalt.

Finns reservdelar tillgängliga?

Ja, Bosch tillhandahåller originaldelar. Använd referenserna i manualen (t.ex. dörrtätning, gångjärn). För beställning, kontakta kundtjänst eller en auktoriserad återförsäljare.

Hur tar jag bort frukt- och grönsakslådan?

Dra lådan helt framåt, lyft sedan upp den för att ta ut den. Momentet beskrivs i avsnitt 4.7 i manualen. För locket, tryck på spakarna under avskiljningen.

Är apparaten energieffektiv?

Manualen nämner inte energiklassen. Generellt sett är Bosch i denna serie av klass E eller F. Kontrollera etiketten på apparaten för exakt värde.

Vilka verktyg behövs för att reparera apparaten?

Beroende på del: Torx TX20-bits, sugkopp ∅50 mm, specialverktyg (ref. 00342180) och platt skruvmejsel. Använd skyddshandskar. Referenserna finns listade i manualen.

Vad gör jag vid strömavbrott?

Håll dörrarna stängda. Fryst mat håller sig frusen i flera timmar. Återfrys inte tinad mat utan att tillaga den. Se manualen för specifika råd.

Hur rengör jag kylskåpet?

Koppla bort apparaten. Ta bort hyllor och lådor. Tvätta med ljummet vatten och milt rengöringsmedel. Torka noggrant. Använd inte ångrengörare. Se underhållsavsnittet i manualen.

BRUKSANVISNING KIF87PFE0 BOSCH

1. Fest sugekoppen på øvre tredel av LED-lampen i sidelisten.

1.2 Symbolförklaringar....487

1.2.1 Faronivåer 487

1.2.2 Risksymboler 487

1.2.3 Varningarnas struktur 488

1.2.4 Allmänna symboler 488

Säkerhet 489

2.1 Allmänna säkerhetsanvisningar.... 489

2.1.1 Alla hushållsmaskiner.... 489

Verktyg och hjälpmedel.... 490

Reparation 491

4.1 Byta dörrpackning.... 491

4.1.1 Ta bort dörrpackning 491

4.1.2 Montera dörrpackning 491

4.2 Byta platt gångjärn.... 494

4.2.1 Ta bort platt gångjärn 494

4.2.2 Montera platt gängjärn 496

4.3 Byta dörrhylla 497

4.3.1 Ta bort dörrhylla.... 497

4.3.2 Montera dörrhylla.... 497

4.4 Byta hylla 498

4.4.1 Ta bort hylla.... 498

4.4.2 Montera hylla....498

4.5 Byta utdragbar hylla.... 499

4.5.1 Ta bort utdragbar hylla 499

4.5.2 Montera utdragbar hylla 499

4.6 Byta fack för frysta matvaror....500

4.6.1 Ta bort fack för frysta matvaror 500

4.6.2 Montera fack för frysta matvaror.... 500

4.7 Byta frukt- och grönsakslåda 501

4.7.1 Ta bort frukt- och grönsakslåda.... 501

4.7.2 Montera frukt- och grönsakslåda.... 501

4.8 Byta skiljeplatta och lock till frukt- och grönsakslåda.... 502

4.8.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda 502

4.8.2 Montera skiljeplatta och lock till frukt- och grönsakslåda.... 502

4.9 Byta cool fresh-fack....503

4.9.1 Ta bort cool fresh-fack 503

4.9.2 Montera cool fresh-fack 503

4.10 Byta LED-sidoramplampa....504

4.10.1 Ta bort LED-sidoramplampa 504

4.10.2 Montera LED-sidoramplampa....505

4.11 Byta LED-spotlight 506

4.11.1 Ta bort LED-spotlight.... 506

4.11.2 Montera LED-spotlight 507

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Sugkopp[00342224]	∅50 mm
Specialverktyg[00342180]
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta platt gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren har tagits bort. Se Monteringsanvisning.
Dörren är öppen.

4.2.1 Ta bort platt gångjärn

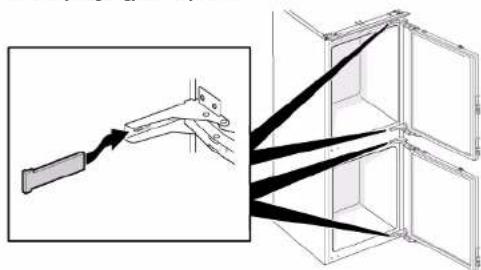

1. Ta bort de fyra gångjärnsskydden.


1. 1. Lossa på de fyra skruvarna (1).

2. Skjut ut och ta bort den övre dörren (2).

1. 1. Ta bort de fyra skruvarna (1).

2. Ta bort gängjärnen (2).

De övre gångjärnen har tagits bort.

1. 1. Lossa på de fyra skruvarna (1).

2. Skjut ut och ta bort den nedre dörren (2).

1. 1. Ta bort de fyra skruvarna (1).

2. Ta bort gångjärnen (2).

De nedre gångjärnen har tagits bort.

Reparation

4.2.2 Montera platt gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

4.3.2 Montera dörrhylla

Montera i omvänd ordning.

Reparation

4.4 Byta hylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.5 Byta utdragbar hylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort utdragbar hylla

1. Dra ut den utdragbara hyllan tills lässpärren släpper.

1. Sänk den utdragbara hyllan och sväng ut den åt sidan.

2. Den utdragbara hyllan har tagits bort.

4.5.2 Montera utdragbar hylla

Montera i omvänd ordning.

Reparation

4.6 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

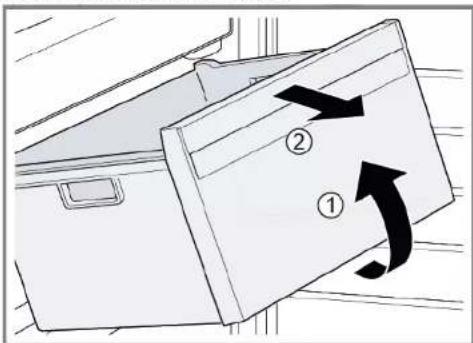

4.6.1 Ta bort fack för frysta matvaror

1. Dra ut facet för frysta matvaror helt (1).
2. Ta bort facket för frysta matvaror (2).

Facket för frysta matvaror har tagits bort.

4.6.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.7 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort frukt- och grönsakslåda

4.7.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.8 Byta skiljeplatta och lock till frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda

1. Ta bort glasskivan från skiljeplattan.

1. Ta bort frukt- och grönsakslådan.→501

2. 1. Tryck på spaken på undersidan på båda sidorna av skiljeplattan (1).
3. Dra skiljeplattan framåt (2).

1. Lyft upp skiljeplattan och sväng ut den i sidled.

→ Skiljeplattan har tagits bort.

1. 1. Lyft på locket till frukt- och grönsakslådan.

2. Dra locket till frukt- och grönsaksládan framåt och sväng ut det i sidled.

→ Locket till frukt- och grönsakslådan har tagits bort.

4.8.2 Montera skiljeplatta och lock till frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.9 Byta cool fresh-fack

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort cool fresh-fack

▶ 1. Luta cool fresh-facket framát (1).
2. Ta bort cool fresh-facket (2).

Montera i omvänd ordning.

Reparation

4.10 Byta LED-sidoramplampa

Nödvändiga verktyg:

Din apparat har en underhållsfri LED-lampa. Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Kyldelshyllorna har tagits bort.

4.10.1 Ta bort LED-sidoramplampa

1. Sätt sugkoppen på den övre tredjedelen av LED sidoramplampan.

1. Dra sugkoppen framåt med LED-sidoramplampan i en vridrörelse.

1. Anslut elanslutningen till LED-sidoramplampan.
2. Sätt fast LED-sidoramplampan på dess plats på kyldelsväggen (hakarna klickar i).
   LED-sidoramplampan har monterats.

Reparation

4.11 Byta LED-spotlight

Nödvändiga verktyg:

Specialverktyg [00342180]
Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Kyldelshyllorna har tagits bort.

4.11.1 Ta bort LED-spotlight

1. Lossa LED-spotlightens hölje.

1. Dra LED-spotlightens hölje inåt och tryck samtidigt framåt.

Montera i omvänd ordning.
