Produkttyp	Helautomatisk kaffebryggare med kvarn
Märke	Philips
Modell	PicoBaristo SM5470
Elanslutning	220-240 V, 50-60 Hz, 1500 W
Huvudfunktioner	Espresso, kaffe, cappuccino, latte macchiato, café au lait, varmt vatten, mjölkskum, två koppar samtidigt, malet kaffe
Malningsinställning	10 malningsnivåer, justerbar under malning
Aromstyrka	5 justerbara nivåer
Vattentank	Avtagbar, kapacitet ej specificerad (uppskattning ~1,5 L)
Bönbehållare	Avtagbar med lock
Mjölkkanna	Integrerad med distributionsenhet och skummare, diskmaskinssäker (förutom behållaren)
AquaClean-filter	Minskar kalk, upp till 5000 koppar utan avkalkning vid användning av 8 filter
Programmerbar	Anpassningsbar dryckesvolym (espresso, kaffe, cappuccino, latte macchiato)
Underhåll av bryggrupp	Veckovis sköljning, månatlig rengöring med avfettningstabletter, periodisk smörjning
Underhåll av mjölkkanna	Snabb rengöring efter varje användning, detaljerad veckorengöring, månatlig rengöring av mjölkkretsen
Avkalkning	Automatisk med Philips CA6700 avkalkningslösning, guidad procedur på 30 min
Tillbehör och reservdelar	AquaClean CA6903 filter, fett HD5061, avfettningstabletter CA6704, mjölkkretsrengörare CA6705, underhållssats CA6707
Meddelanden och felkoder	Skärm med varningsikoner (fyll vatten, tom bönbehållare, full sumpbehållare etc.) och felkoder (01, 03, 04, 05, 14)
Garanti	Villkor i garantibroschyren

Vanliga frågor - PicoBaristo SM5470 PHILIPS

Hur ställer jag in volymen på espresson?

Håll ESPRESSO-knappen intryckt tills MEMO-ikonen visas. Maskinen börjar brygga; tryck på OK när önskad mängd uppnåtts. Värdet sparas.

Varför är kaffet inte tillräckligt varmt?

Kalla koppar kyler kaffet. Förvärm dem med varmt vatten. Du kan också justera temperaturen i menyn: tryck på MENU, välj TEMPERATURE och välj ett högre värde.

Vad gör jag om mjölken inte skummar?

Kontrollera att mjölkkannan är ren och korrekt isatt. Se till att mjölkmunstycket är öppet och att alla delar är korrekt monterade. Använd kall mjölk (direkt från kylskåpet).

Hur aktiverar jag AquaClean-filtret?

Förbered filtret genom att skaka det och sänka ner det i vatten tills inga bubblor syns. Sätt in det i vattentanken. Tryck sedan på MENU/SPECIAL DRINKS, välj AQUACLEAN FILTER och bekräfta med OK. Följ instruktionerna på skärmen.

Hur avkalkar jag maskinen?

Använd endast Philips CA6700 avkalkningslösning. Följ instruktionerna på skärmen: fyll vattentanken med lösningen upp till CALC CLEAN-nivån, placera ett kärl under munstycket och starta cykeln (cirka 30 minuter). Avbryt inte.

Vad betyder felkod 01?

Felkod 01 indikerar att tratten för kaffe är blockerad. Stäng av maskinen, dra ur sladden, ta bort bryggruppen, öppna locket till facket för malet kaffe och sätt in skaftet på en sked för att lossa blockeringen.

Kaffesumpsbehållaren verkar full trots att den är tom. Varför?

Du kan ha tömt behållaren medan maskinen var avstängd, vilket inte återställer räknaren. Töm alltid när maskinen är påslagen. Vänta cirka 5 sekunder efter återinsättning för att räknaren ska nollställas.

Hur rengör jag bryggruppen?

Ta bort bryggruppen och avfallsbehållaren. Skölj dem under rinnande vatten, särskilt övre filtret. Låt lufttorka utan trasa. För djupare rengöring, använd Philips CA6704 avfettningstabletter en gång i månaden.

Kan jag använda vinäger för avkalkning?

Nej. Använd endast Philips CA6700 avkalkningsmedel. Vinäger eller andra syror (svavelsyra, saltsyra) kan skada vattensystemet och ogiltigförklara garantin.

Hur rengör jag mjölkkannan?

Efter varje mjölkdryck, aktivera QUICK CARAFE CLEAN genom att trycka på OK inom 10 sekunder. En gång i veckan, demontera alla delar av mjölkmunstycket och skölj med ljummet vatten. En gång i månaden, använd Philips CA6705 mjölkkretsrengörare.

BRUKSANVISNING PicoBaristo SM5470 PHILIPS

11 Ledning 28 Melketut

12 Bryter for maleinnstillinger 29 Teststrimmel for vannhardhet

1 Smør et tynt lag fett rundt metallstangen i bunnen av bryggeenheten (Fig. 22).

2 Smør et tynt lag fett på skinnene på begge sider (Fig. 23).

Demontering av melketuten

1 Trykk på utløserknappene på hver side av den øverste delen av melketuten (1), og løft av den øverste delen av melkebeholderen (2) (Fig. 27).
2 Snu melketuten opp-ned, og hold den godt fast. Trekk melkerøret av festet (Fig. 28).
3 Trykk på utløserknappene på melkeskummeren, og fjern melkeskummeren fra gummifestet (Fig. 29).
4 Trekk koblingen til melkeskummeren ut av melkeskummeren (Fig. 30).
5 Skyll alle komponentene i lunkent springvann.

Montering av melkekannen

Forklaring av feilkoder

Nedenfor finner du en liste over feilkoder som viser problemer du kan löse selv. Videoinstruksjoner er tilgjengelig på www.saeco.com/care. Hvis en annen feilkode vises, tar du kontakt med Philips' kundeservice i landet der du bor. Du finner kontaktinformasjon i garantiheftet.

Översikt över bryggaren (fig. 1) 178

Inledning 179

Inledande installation 179

AquaClean-filter 179

Använda kontrollpanelen 180

Mäta vattnets hårdhet 181

Brygga drycker 181

Anpassa dina drycker 182

Ändra inställningarna för malningsgraden 183

Hantering av bryggruppen 183

Rengöring och underhåll 184

Avkalkningsprocess 187

Varningssymboler och felkoder 188

Beställa tillbehör 190

Felsökning 190

Översikt över bryggaren (fig. 1)

1 Justerbart och avtagbart kaffemunstycke 18 Behållare för kafferester

2 Lock till vattentank 19 Behållare för malet kaffe

3 Bönbehållarens lock 20 Lock till droppbricka

4 Locket till facket för förmalet kaffe 21 Varmvattenmunstycke

5 Huvudströmbrytare 22 Öppning för varmvattenmunstycket

6 Uttag för nätsladd 23 Vattenbehållare

7 Servicelucka 24 AquaClean-filter

8 Indikator för full droppbricka 25 Mjölkbehållare

9 Droppbricka 26 Mjölkutmatningsenhet

10 Droppbrickans frigöringsknapp 27 Mjölkutmatningsenhetens lock

11 Nätsladd 28 Munstycke för skummad mjölk

12 Vred för val av malning 29 Testremsa för vattnets hårdhetsgrad

13 Bönbehållarens lock 30 Smörjfettstub med applikatorspets och lock

14 Bönbehållare 31 Rengöringsborste

15 Bryggruppen 32 Doseringsskopa

16 Underhållsluckans insida med instruktioner för rengöring

17 Utloppskanalen för kaffe

Inledning

Grattis till ditt köp av en helautomatisk Saeco-kaffemaskin! Du kan dra full nytta av den support som Saeco erbjuder genom att registrera din produkt på www.saeco.com/care.

Läs noggrant det separata häftet med säkerhetsinformation innan du använder bryggaren för första gången och spara det för framtida bruk.

För att du ska få ut så mycket som möjligt av din kaffebryggare erbjuder Saeco full support på fyra olika sätt:

1 Den separata snabbstartguiden för första installation och användning.
2 Denna handbok ger en mer detaljerad information.
3 Onlinesupport och filmer skanna QR-koden på framsidan eller besök www.saeco.com/care

Obs! Den här bryggaren har testats med riktigt kaffe. Även om den har rengjorts mycket noggrant kan det finnas vissa kafferester kvar. Men, vi garanterar dig att din bryggare är helt ny.

Om du vill förbereda kaffebryggaren för användning måste du utföra några enkla steg som till exempel att fylla vattenkretsen och aktivera AquaClean-filtret. Dessa steg visas i den separata snabbstartguiden.

För att få kaffe av högsta kvalitet måste du först brygga 5 koppar för att låta bryggaren slutföra sin självjustering.

Bryggaren är byggd för att utvinna bästa möjliga smak från dina kaffebönor. Därför rekommenderar vi att du inte ändrar malningsinställningarna förrän du bryggt 100–150 koppar (ca 1 månads användning).

AquaClean-filter

AquaClean-filtret minskar uppbyggnaden av kalkavlagringar i kaffebryggaren och filtrerar vattnet för att bevara aromen och smaken i ditt kaffe. Om du använder en serie med åtta AquaClean-filter vilket indikeras av kaffebryggaren i den här användarhandboken behöver du inte kalka av bryggaren förrän efter 5 000 koppar kaffe. Med varje filter kan du njuta av upp till 625 koppar beroende på valda kaffesorter samt skölj- och rengöringsfrekvenser.

Förbereda och installera AquaClean-filtret för aktivering

Innan du placerar AquaClean-filtret i vattentanken måste du förbereda det för användning:

1 Skaka filtret i ca 5 sekunder (Bild 2).
2 Vänd filtret upp och ned och sänk ner det i en kanna med kallt vatten. Vänta tills filtret inte längre avger några luftbubblor (Bild 3).
3 Tryck ned filtret så längt som möjligt i filterhållaren.

Aktivera AquaClean-filtret

Du måste aktivera varje nytt AquaClean-filter som du använder. Genom att aktivera AquaClean-filtret kommer bryggaren att hålla reda på AquaClean-filtrets kapacitet och antalet filter som används. Den kan aktivera AquaClean-filtret på tre sätt.

1. Aktivera AquaClean-filtret under den första installationen

Efter att du har slagit på den för första gången leder bryggaren dig genom de första installationsstegen som till exempel påfyllning av vattentanken, påfyllning av vattenkretsen och aktivering av AquaClean-filtret. Följ bara anvisningarna på skärmen.

2. Aktivera AquaClean-filtret vid uppmaning

Obs! Byt ut AquaClean-filtret när filterkapaciteten har minskat till 0 % och filterikonen blinkar snabbt. Byt ut AquaClean-filtret minst var tredje månad, även om bryggaren ännu inte har indikerat att filtret behöver bytas ut.

Tips! Vi rekommenderar att du köper ett nytt filter när filterkapaciteten har minskat till 10 % och filterikonen blinkar långsamt. Du kan då vara säker på att kunna byta ut filtret när filterkapaciteten har minskat till 0 %.

1 Tryck på knappen MENU/SPECIAL DRINKS (meny/specialdrycker), bläddra till AQUACLEAN FILTER och tryck på OK-knappen för att bekräfta.

- Via skärmen blir du tillfrågad om du vill aktivera ett nytt filter.

2 Bekräfta genom att trycka på OK-knappen.

- Skärmen uppdaterar automatiskt antalet filter som används (Bild 5).

Obs! När du har bytt AquaClean-filtret 8 gånger måste bryggaren först avkalkas. Följ anvisningarna på skärmen.

3. Aktivera AquaClean-filtret vid något annat tillfälle

Du kan börja (åter) använda AquaClean-filtret när som helst genom att följa anvisningarna nedan.

1 Tryck på knappen MENU/SPECIAL DRINKS (meny/specialdrycker), välj MENU (meny) och tryck på OK-knappen för att bekräfta. Bläddra till AQUACLEAN-FILTER. Bekräfta genom att trycka på OK-knappen.

- Skärmen visar antalet AquaClean-filter som har installerats tidigare: från 0 till 8 filter (Bild 5).

2 Välj ON (på) på skärmen och tryck på OK-knappen för att bekräfta.

• Skärmen uppdaterar automatiskt antalet filter som används (Bild 5).
• Skärmen som visar att bryggaren är klar att använda och symbolen för AquaClean 100 % visas som en indikation på att filtret har installerats (Bild 6).

3 Pumpa ur två koppar (0,5 l) varmt vatten för att slutföra aktiveringen. Häll ut det här vattnet.

Obs! Ibland kan ett meddelande visas på bryggaren om att du ska avkalka den innan du kan installera och aktivera ett nytt AquaClean-filter. Det beror på att bryggaren måste vara fullständigt fri från kalkavlagringar innan du använder AquaClean-filtret. Följ anvisningarna på skärmen.

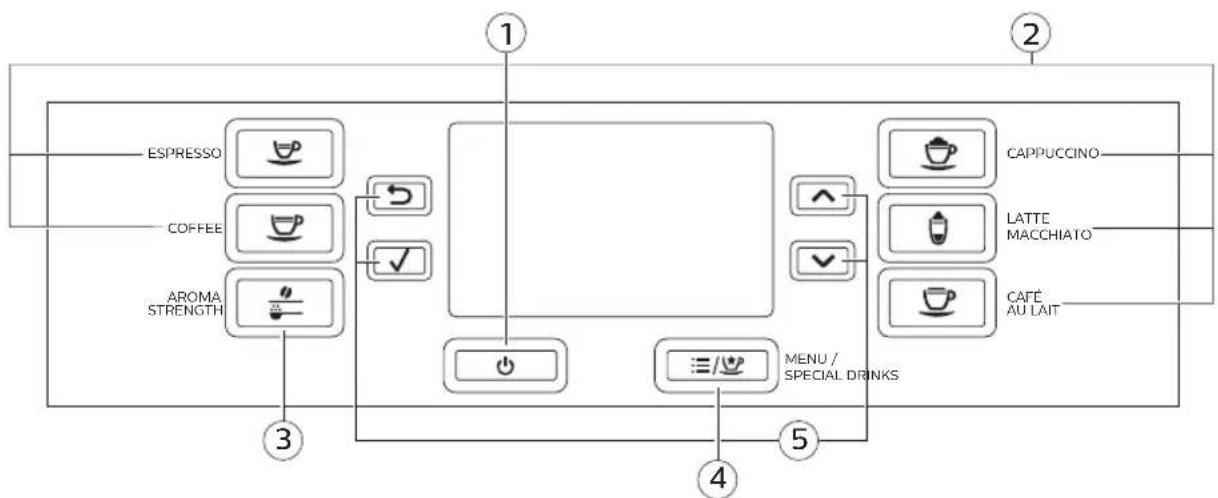

Använda kontrollpanelen

Nedan hittar du en översikt och en beskrivning av bryggarens kontrollpanel. Vissa av dryckesknapparna har dubbel funktion. I förekommande fall visas navigeringssymbolerna på skärmen. Använd knapparna bredvid symbolen för att välja eller bekräfta dina val.

Använd knappen MENU/SPECIAL DRINKS (meny/specialdrycker) för att välja andra drycker och för att ändra inställningar såsom vattnets hårdhetsgrad och temperatur på kaffet.

1. På/av-knapp 4. Knappen MENU/SPECIAL DRINKS

(meny/specialdrycker)

1. Dryckesknappar 5. Navigeringssymboler (uppåt, nedåt, bakåt,

ok)

1. AROMA STRENGTH-knapp

Mäta vattnets hårdhet

Du kan testa vattnets hårdhetsgrad med hjälp av de medföljande testremsorna. Tryck på knappen MENU, välj meny och bläddra för att välja vattnets hårdhet.

1 Doppa remsan för hårdhetstestning i kranvatten under en sekund. Vänta sedan i 1 minut.
2 Kontrollera hur många rutor som har ändrat färg till rött.
3 Välj lämplig hårdhet på vattnet och tryck på OK-knappen för att bekräfta.

Antal röda rutor:

Värde som ska anges 1234

Brygga drycker

Du kan välja en dryck genom att trycka på någon av dryckessymbolerna eller genom att välja en annan dryck i menyn.

• Om du vill brygga två koppar, tryck på dryckesknappen för den valda drycken två gånger eller välj en kaffedryck via MENU (meny) och tryck på den två gånger (Bild 7). Bryggaren genomför automatiskt två malningscykler i följd av den valda drycken. Du kan bara brygga två kaffedrycker åt gången.
• Dra munstycket uppåt eller nedåt om du vill justera höjden efter storleken på koppen eller glaset som du använder.

Brygga kaffedrycker

1 Fyll vattentanken med kranvatten och bönbehällaren med bönor.
2 Tryck på en av dryckesknapparna för att brygga en kopp kaffe. Om du vill välja en annan sorts kaffe, tryck på knappen MENU/SPECIAL DRINKS (meny/specialdrycker), välj DRINKS (drycker), bläddra nedåt till önskad dryck och tryck sedan på OK-knappen.

182 Svenska

3 Tryck på OK-knappen om du vill avbryta pumpningen av kaffe.

Brygga mjölkbaserade drycker

1 Fyll vattentanken med kranvatten och bönbehållaren med bönor.
2 Ta bort locket till mjölkbehållaren och fyll på med mjölk (Bild 9).

Vi rekommenderar att du alltid använder mjölk som kommer direkt från kylen för bästa möjliga resultat.

3 Sätt tillbaka locket på mjölkbehållaren.
4 Ta i förekommande fall bort varmvattenmunstycket från bryggaren.
5 Luta mjölkkannan en aning och sätt fast det på bryggaren.
6 Öppna mjölkmunstycket och placera en kopp på droppbrickan.
7 Tryck på en av dryckesknapparna för att brygga en mjölkbaserad dryck. Om du vill välja en annan mjölkbaserad dryck, tryck på knappen MENU/SPECIAL DRINKS (meny/specialdrycker), välj DRINKS (drycker), bläddra nedåt till önskad dryck och tryck sedan på OK-knappen.

Bryggaren visar ett meddelande om att du ska installera mjölkkannan och sedan öppna mjölkmunstycket.

8 När du har bryggt en mjölkbaserad dryck blir du tillfrågad om du vill genomföra en snabbrengöring av mjölkkannan. Du har 10 sekunder på dig att aktivera snabbrengöringen. Bekräfta genom att trycka på OK-knappen.

Brygga kaffe av förmalet kaffe

1 Öppna locket och håll en doseringsskopa med förmalet kaffe i behållaren för förmalet kaffe. Stäng sedan locket (Bild 10).
2 Tryck på AROMA STRENGTH-knappen och välj bryggningsfunktionen för förmalet kaffe.
3 Bekräfta genom att trycka på OK-knappen.
4 Välj dryck.

Obs! Om du använder förmalet kaffe kan du endast brygga en kaffedryck åt gången.

Välja varmt vatten

1 Om varmvattenmunstycket inte är monterat, sätt fast det på bryggaren (Bild 8).
2 Tryck på knappen MENU/SPECIAL DRINKS (meny/specialdrycker). Välj DRINKS (drycker), bläddra och välj HOT WATER (varmvatten).
3 Bekräfta genom att trycka på OK-knappen. Ett meddelande om att du måste montera varmvattenmunstycket visas. Tryck på OK-knappen för att bekräfta.
4 Tryck på OK-knappen om du vill avbryta pumpningen av varmt vatten.

Anpassa dina drycker

Justera mängden kaffe och mjölk

Du kan ställa in mängden dryck som ska bryggas efter egen smak och storleken på kopparna som används.

1 Du kan justera mängden espresso genom att hålla ESPRESSO-knappen intryckt tills MEMO-ikonen (Bild 11) visas.

- Bryggaren växlar till programmeringsläget och börjar brygga den valda drycken.

2 Tryck på OK-knappen när koppen fyllts på med önskad mängd espresso.

- Bockmarkeringen på skärmen visar att knappen har programmerats: varje gång du trycker på knappen bryggs den förinställda mängden espresso.

Obs! Du ställer in mängden kaffe, café au lait, cappuccino eller latte macchiato på samma sätt: håll knappen för den valda drycken intryckt och tryck sedan på OK-knappen när koppen innehåller önskad mängd kaffe eller mjölk. Kontrollera att mjölkkannan är på plats och att mjölkmunstycket är öppet.

Ändra styrkan på kaffet

• Du kan ändra kaffets styrka genom att trycka på AROMA STRENGTH-knappen.
• Varje gång du trycker på AROMA STRENGTH-knappen väljer bryggaren en högre aromstyrka. Det finns 5 styrkenivåer. 1 är mycket svagt och 5 är mycket starkt. Efter inställning 5 väljs inställning 1 igen (Bild 12).
• Den inställda kaffestyrkan visas på skärmen. När du har justerat kaffets styrka återgår skärmen till huvudmenyn och sparar den valda styrkan när du brygger kaffe.

Ändra inställningarna för malningsgraden

Du kan justera kaffekvarnens malningsinställning med vredet för malningsinställningen inne i behållaren för kaffebönor. Du kan välja mellan tio olika malningsinställningar. Ju lägre inställning, desto starkare kaffe.

Obs! Du kan endast justera kaffekvarnens malningsinställning när bryggaren mal kaffebönor. Du måste brygga två till tre drycker innan hela skillnaden märks.

Varning! Vrid inte vredet för malningsinställningen mer än ett steg i taget för att förhindra skador på kvarnen.

1 Placera en kopp under kaffemunstycket.
2 Öppna locket till bönbehållaren.
3 Tryck på ESPRESSO-knappen.
4 När kaffekvarnen startar malningen trycker du ned vredet för malningsinställningen och vrider det till vänster eller höger.

Hantering av bryggruppen

Besök www.saeco.com/care för detaljerade videoinstruktioner om hur du tar ut, sätter in och rengör bryggruppen.

Ta ut bryggruppen ur bryggaren.

1 Stäng av bryggaren genom att trycka på på/av-knappen på kontrollpanelen och sen ställa huvudströmbrytaren på baksidan av bryggaren i läget "O".
2 Rengör droppbrickan och behållaren för malet kaffe.
3 Öppna underhållsluckan.
4 Tryck på knappen PUSH (1) och dra i bryggruppens handtag för att dra ut den ur bryggaren (2) (Bild 14).
5 Ta bort behållaren (Bild 15) för kafferester.

Sätta tillbaka bryggruppen

Innan du skjuter in bryggruppen i bryggaren igen, se till att den är i rätt läge.

1 Kontrollera om pilen på den gula cylindern på den sidan av bryggruppen är i linje med den svarta pilen och N (Bild 16).
- Om de inte är i linje, tryck ned spaken tills den kommer i kontakt med bryggruppens (Bild 17) bas.
2 Kontrollera att den gula låshaken på den andra sidan av bryggruppen befinner sig i rätt läge.
- Passa in haken ordentligt genom att trycka den uppåt till det högsta läget.

3 Sätt tillbaka behållaren för kafferester.

4 Skjut in bryggruppen i bryggaren längs spåren på sidorna till dess att den låses fast i rätt position med ett klick. Tryck inte på PUSH-knappen.

5 Stäng underhållsluckan och sätt sen tillbaka droppbrickan med behållaren för malet kaffe.

Rengöring och underhåll

Regelbunden rengöring och underhåll håller din bryggare i toppskick och säkerställer att kaffet smakar gott under en lång tid, att kaffeflödet är jämt och att du får ett perfekt mjölkskum.

Se tabellen för när och hur du rengör bryggarens alla löstagbara delar. Du hittar mer detaljerad information och videoinstruktioner på www.saeco.com/care.

Rengöringstabell

Rengöringstabell

Beskrivning av del	När den ska rengöras	Hur den ska rengöras
Bryggrupp Varje vecka	Ta bort bryggruppen och rengör den under kranen.
	Beroende på typ av användning	Smörj bryggruppen.
	Varje månad Rengör bryggruppen med avfettningstabletter.
Mjölkkanna Efter varje användning När du har	bryggt en mjölkbaserad dryck ska du utföra proceduren QUICK CARAFE CLEAN (snabbrengöring av mjölkkannan).
	Varje dag Rengör mjölkkannan noggrant. Du kan även välja funktionen QUICK CLEAN via menyn om du inte utförde en snabbrengöring när du bryggt en mjölkbaserad dryck.
	Varje vecka Ta isär mjölkkannan och rengör alla delar under kranen.
	Varje månad Använd endast Saeco rengöringssats för mjölkkretsen CA6705 till den här rengöringscykeln.
Droppbricka När den röda indikatorn för full droppbricka blir synlig genom droppbrickans hölje.		Töm droppbrickan och rengör den under rinnande vatten.

Beskrivning av del När den ska rengöras
Hur den ska rengöras

Behållare för malet kaffe

Varje vecka Töm behållaren för malet kaffe och rengör den under kranen. Se till att bryggaren är påslagen medan du tömmer och rengör behållaren för malet kaffe.

Vattenbehållare Varje vecka Rengör den under kranen.

Facket för förmalet kaffe/utloppskana len för kaffe

Varje vecka Använd skaftet på en sked enligt bilden nedan för att rengöra den övre delen.

Regelbunden rengöring av bryggruppen förhindrar att kafferester täpper till de inre kretsarna. Besök www.saeco.com/care för instruktionsvideor om hur du tar ut, sätter in och rengör bryggruppen.

Rengör bryggruppen under kranen

1 Ta bort bryggruppen och behållaren för kafferester.
2 Skölj behållaren för kafferester och bryggruppen noggrant med vatten. Rengör bryggruppens övre filter (Bild 21) försiktigt.
3 Låt bryggruppen lufttorka innan du sätter tillbaka den. Torka inte bryggruppen med en handduk eftersom det kan leda till att tygfibrer samlas i bryggruppen.

Rengör bryggruppen med avfettningstabletter

Använd endast avfettningstabletter från Philips. Följ instruktionerna i användarhandboken som medföljer avfettningstabletterna. Besök www.saeco.com/care för detaljerade videoinstruktioner.

Smörjning av bryggruppen

Smörj bryggarens bryggrupp regelbundet för att säkerställa att de rörliga delarna kan röras utan motständ.

1 Applicera ett tunt lager fett runt axeln i botten av bryggruppen (Bild 22).
2 Applicera ett tunt lager fett på skenorna längs båda sidorna (Bild 23).

Tabellen nedan anger rekommenderade intervall för smörjning. Besök www.saeco.com/care för detaljerade videoinstruktioner.

Användningsfre kvens

Antal drycker som bryggs dagligen

Smörjningsintervall

Low (låg) 1-5 Var fjärde månad

Normal 6-10 Varannan månad

Heavy (hög) > 10 Varje månad

Rengöra mjölkkannan

När du har bryggt en mjölkbaserad dryck visas ikonen för rengöring av mjöllkkannan på skärmen.

1 Tryck på OK-knappen om du vill genomföra en rengöringscykel när symbolen för rengöring av mjölkkannan visas på skärmen. Du har 10 sekunder på dig att aktivera snabbrengöringen. Om du inte vill utföra snabbrengöringsproceduren trycker du på ESC-knappen.
2 Ta bort koppen med drycken och placera en tom kopp under munstycket (Bild 24) för mjölk.

Obs! Se till att munstycket för mjölk är utdraget.

3 Tryck på OK-knappen för att starta pumpningen av varmt vatten.

Noggrann rengöring av mjölkkannan

Gör regelbundet följande för att göra rent mjölkkannan noggrant:

1 Ta bort mjölkutmatningsenhetens lock (Bild 25).
2 Lyft ut mjölkmunstycket från mjölkutmatningsenheten och ta bort mjölkröret från munstycket (Bild 26).
3 Lossa mjölkröret från munstycket för skummad mjölk.
4 Skölj mjölkröret och mjölkmunstycket noggrant med ljummet vatten.

Veckovis rengöring av mjölkkannan

Munstycket för skummad mjölk består av fem delar. Ta isär alla delar och rengör dem en gång i veckan under kranen. Du kan även diska alla delar utom mjölkbehållaren i diskmaskinen.

1 Mjölkrör
2 Gummistöd
3 Mjölkskummare
4 Anslutning för mjölkskummare
5 Hölje på mjölkskummarens munstycke

Demontering av mjölkskummarens munstycke

1 Tryck samtidigt på låsknapparna på båda sidor av mjölkutmatningsenheten (1) och lyft av mjölkbehållarens överdel (Bild 27) (2).
2 Vänd mjölkutmatningsenheten upp och ned och håll den stadigt i ena handen. Dra loss mjölkröret från stödet (Bild 28).
3 Tryck på läsknapparna på mjölkskummaren och lossa mjölkskummaren från gummistödet (Bild 29).
4 Dra loss mjölkskummarens (Bild 30) anslutning.
5 Skölj alla delar under ljummet vatten.

Sätta ihop mjölkkannan

1 Sätt ihop mjölkmunstycket genom att följa stegen 2–4 i avsnittet "Ta isär mjölkmunstycket" i omvänd ordning.
2 Sätt tillbaka mjölkmunstycket på mjölkkannans överdel.

3 Sätt tillbaka mjölkkannans överdel på mjölkkannan.

Obs! Se till att tappen på överdelens insida är i rätt läge innan du sätter tillbaka mjölkmunstycket på mjölkkannans överdel. Om tappen inte är i rätt läge kan du inte sätta tillbaka mjölkmunstycket i mjölkkannans överdel (Bild 31).

Månatlig rengöring av mjölkkannan

Använd endast Philips rengöringsmedel för mjölkkrets för den här rengöringscykeln.

1 Häll innehållet i rengöringssatsen för mjölkkretsen i mjölkkannan. Fyll sedan mjölkkannan med vatten upp till MAX-nivån (Bild 32).
2 Sätt mjölkkannan på plats i bryggaren och placera en behållare under munstycket för skummad mjölk.
3 Tryck på MENU-knappen, välj DRINKS (drycker) och bläddra till MILK FROTH (skummad mjölk). Tryck på OK-knappen för att starta rengöringen.
4 Upprepa steg 3 tills mjölkkannan är tom.
5 När mjölkkannan är tom tar du bort behållaren och mjölkkannan från bryggaren.
6 Skölj mjölkkannan noggrant och fyll den med rent vatten upp till MAX-nivån.
7 Sätt i mjölkkannan i bryggaren.
8 Placera behållaren under munstycket för skummad mjölk.
9 Tryck på MENU-knappen och välj MILK FROTH (skummad mjölk) i menyn DRINKS (drycker) för att starta sköljningscykeln för mjölkkannan.
10 Upprepa steg 9 tills mjölkkannan är tom.
11 Upprepa steg 6–10.
12 När bryggaren slutar pumpa ut vatten har rengöringscykeln avslutats.
13 Ta isär alla delar och skölj dem under ljummet vatten.

Avkalkningsprocess

Använd endast Philips avkalkningsmedel. Du bör absolut inte använda ett avkalkningsmedel baserat på svavelsyra, saltsyra, sulfaminsyra eller ättiksyra (ättika) eftersom detta kan skada bryggarens vattenkrets och inte upplösa kalkavlagringarna ordentligt. Om du inte använder Philips avkalkningsmedel blir garantin ogiltig. Garantin blir också ogiltig om du inte avkalkar bryggaren. Du kan köpa avkalkningsprodukterna från Philips i onlinebutiken på www.saeco.com/care.

1 När ett meddelande om avkalkning (Bild 33) visas på bryggaren, tryck på OK-knappen för att starta. Om du vill starta avkalkningen innan ett meddelande har visats på bryggaren, tryck på knappen MENU (meny), bläddra till START CALC CLEAN (starta avkalkning) och tryck sedan på OK-knappen.
- Ett meddelande på skärmen påminner dig om att sätta mjölkkannan på plats. Fyll mjölkkannan med vatten upp till MIN-nivån. Sätt kannan på plats i bryggaren och öppna mjölkmunstycket.
- Ett meddelande på skärmen påminner dig om att öppna mjölkmunstycket.
- Ett meddelande på skärmen påminner dig om att ta bort AquaClean-filtret.

2 Ta bort droppbrickan och behållaren för malet kaffe, töm dem och sätt sedan tillbaka dem på plats.

3 Ta bort vattenbehållaren och töm den.

4 Placera en stor behållare (1,5 l) under kaffemunstycket.

5 Häll hela flaskan med avkalkningslösningen från Philips i vattenbehållaren och fyll på med rent vatten upp till CALC CLEAN (Bild 34) (avkalkning)-markeringen. Sätt tillbaka vattenbehållaren i bryggaren och tryck på OK-knappen för att bekräfta.

6 Avkalkningens första fas startar. Avkalkningsprocessen tar ca 30 minuter och består av en avkalkningscykel och en sköljningscykel.

Svenska

7 Vänta tills bryggaren har pumpat ut all avkalkningslösning och ett meddelande om att vattenbehållaren är tom visas på skärmen.
8 Töm vattenbehållaren, skölj den och fyll på med rent vatten upp till CALC CLEAN (avkalkning)-markeringen.
9 Ta bort och skölj ur mjöllkkannan. Fyll vattenbehållaren med rent vatten upp till MIN-markeringen. Sätt sedan tillbaka vattenbehållaren i bryggaren. Öppna sedan mjöllkmunstycket.
10 Töm behållaren och sätt tillbaka den under kaffemunstycket. Tryck på OK-knappen för att bekräfta.
11 Under avkalkningscykelns andra fas startar sköljningscykeln, som varar i 3 minuter. Sköljningssymbolen visas på skärmen tillsammans med tidsåtgången.
12 Vänta tills bryggaren har pumpat ut allt vatten. Avkalkningsproceduren har slutförts när en bockmarkering visas på skärmen.
13 Tryck på OK-knappen för att avsluta avkalkningscykeln. Bryggaren värms upp och genomför den automatiska sköljningscykeln.
14 Rengör mjölkkannan när avkalkningen (se 'Veckovis rengöring av mjölkkannan') är klar.
15 Rengör bryggruppen när avkalkningen (se 'Rengör bryggruppen under kranen') är klar.
16 Sätt in ett nytt AquaClean-filter i vattenbehållaren.

Tips! Användningen av AquaClean-filtret minskar behovet av avkalkning!

Vad gör jag om avkalkningsprocessen avbryts?

Om bryggaren hänger sig under avkalkningscykeln kan du avbryta processen genom att trycka på PÅ/AV-knappen. Om avkalkningen avbryts innan den är helt klar gör du följande:

1 Töm vattenbehållaren och skölj den grundligt.
2 Fyll vattenbehållaren med rent vatten upp till CALC CLEAN-markeringen och slå på bryggaren igen. Bryggaren värms upp och genomför en automatisk sköljningscykel.
3 Genomför en manuell sköljningscykel innan du brygger några drycker. Om du vill utföra en manuell sköljcykel pumpar du först ut en halv vattentank med varmt vatten och brygger sedan 2 koppar med förmalet kaffe utan att tillsätta malet kaffe.

Obs! Om avkalkningsproceduren inte slutfördes bör du genomföra en ny avkalkningsprocedur så snart som möjligt.

Varningssymboler och felkoder

Varningssymbolernas innebörd

Varningssymbolernas innebörd

Varningssignalerna visas i rött. Följande varningsikoner kan visas på skärmen. Varningarna har följande betydelser.

Fyll vattenbehållaren med rent vatten upp till MAX-markeringen.

Mjölkkannan är inte isatt i bryggaren. Sätt i mjölkkannan i bryggaren.

Bönbehållaren är tom. Fyll på nya kaffebönor i bönbehållaren.

Behållaren för malet kaffe är full. Kontrollera att bryggaren är påslagen. Ta bort sedan bort och töm behållaren för malet kaffe.

Bryggruppen är inte isatt i bryggaren eller är inte korrekt isatt. Sätt i bryggruppen i bryggaren.

Bryggruppen är tilltäppt av kaffepulver. Rengör bryggruppen.

Varmvattenmunstycket är inte installerat. Sätt varmvattenmunstycket på plats.

Sätt tillbaka droppbrickan och stäng serviceluckan.

Om en display visar en felkod kan du läsa mer i avsnittet Beskrivning av felkoder för att se vad den kod som visas innebär och vad du kan göra. Du kan inte använda bryggaren när den här ikonen visas på skärmen.

Sätt i varmvattenmunstycket och tryck på OK-knappen för att starta.

Beskrivning av felkoder

Nedan finner du en lista över felkoder för problem som du kan lösa själv. Besök www.saeco.com/care för detaljerade videoinstruktioner. Kontakta Philips kundtjänst i ditt land om någon annan felkod visas. Du hittar kontaktuppgifter i garantibroschyren.

Felkod Problem Möjlig lösning

01 Kaffetratten ärigentäppt.	Stäng av bryggaren och dra ur nätsladden. Ta ur bryggruppenur bryggaren. Öppna locket till behållaren för förmalet kaffeoch sätt in handtaget på kaffemättet. Flytta handtaget uppåtoch nedåt tills det tilltäppta malna kaffet faller ut (Bild 20).Besökwww.saeco.com/careför detaljeradevideoinstruktioner.
03 Bryggruppen är smutsigeller inte ordentligtinfettad.	Slå av bryggaren med huvudströmbrytaren. Skölj avbryggruppen med rent vatten, låt den lufttorka och smörj densedan. Läs i kapitlet "Rengöra bryggruppen" eller besökwww.saeco.com/careför detaljerade videoinstruktioner. Slåsedan på bryggaren igen.
04 Bryggruppen är inteisatt på rätt sätt.	Slå av bryggaren med huvudströmbrytaren. Ta bortbryggruppen och sätt tillbaka den igen. Kontrollera attbryggruppen är i rätt läge innan du sätter in den. Läs i kapitletHantering av bryggruppen eller besökwww.saeco.com/careför detaljerade videoinstruktioner. Slå sedan på bryggarenigen.
05 Det finns luft ivattenkretsen.	Starta om bryggaren genom att stänga av den och slå på denigen med huvudströmbrytaren. Om detta fungerar pumpar duut 2–3 koppar med varmt vatten. Avkalka bryggaren om du intehar gjort detta på länge.

Felkod Problem Möjlig lösning

	AquaClean-filtret förbereddes inte korrekt innan installationen eller är igensatt.	Ta ur AquaClean-filtret och försök brygga kaffe igen. Om detta fungerar, se till att AquaClean-filtret är förberett innan du sätter tillbaka det (se 'Förbereda och installera AquaClean-filtret för aktivering'). Sätt sedan tillbaka AquaClean-filtret i vattenbehållaren. Om det fortfarande inte fungerar är filtret igensatt och måste bytas ut.
14 Bryggaren är överhettad.		Stäng av bryggaren och slå sedan på den igen efter 30 minuter.

Beställa tillbehör

Använd endast underhållsprodukter från Philips för att rengöra och avkalka bryggaren. Du kan köpa dessa produkter från din lokala återförsäljare, från auktoriserade servicecenter eller online på www.saeco.com/care.

Underhållsprodukter och typnummer:

• Avkalkningslösning CA6700
• AquaClean-filter CA6903
• Fett för smörjning av bryggrupp HD5061
• Avfettningstabletter CA6704
• Rengöringssats för mjölkkrets CA6705
• Underhållssats CA6707

Felsökning

Det här kapitlet sammanfattar de vanligaste problemen som kan uppstå med bryggaren. Instruktionsvideor och en fullständig lista över vanliga frågor finns på www.saeco.com/care. Om du inte lyckas lösa problemet kontaktar du kundtjänsten i ditt land. Du hittar kontaktuppgifter i garantibroschyren.

Problem	Orsak Lösning
Droppbrickan fylls snabbt.	Det är normalt. Bryggaren använder vatten för att skölja ut den inre kretsen och bryggruppen. En del vatten rinner direkt från den inre kretsen till droppbrickan.	Töm droppbrickan när indikatorn för full droppbricka blir synlig genom droppbrickans hölje (Bild 19). Placera en kopp under munstycket för att samla upp sköljvatten.
Bryggaren befinner sig i DEMO-läge.	Du tryckte in standbyknappen under mer än 8 sekunder.	Stäng av och slå sedan på bryggaren igen med hjälp av huvudbrytaren på bryggarens baksida.
Symbolen som visar att behållaren för malet kaffe är full släcks inte.	Du tömde behållaren för malet kaffe när bryggaren var avstängd.	Töm alltid behållaren för malet kaffe när bryggaren är påslagen. Om du tömmer behållaren för malet kaffe när bryggaren var avstängd återställs inte räknaren för antalet bryggda koppar kaffe.

Problem Orsak Lösning

	Du satte tillbaka behållaren för malet kaffe i bryggaren för snabbt.	Sätt inte tillbaka behållaren för malet kaffe förrän ett meddelande på skärmen uppmanar dig att sätta tillbaka den.
Det visas ett meddelande på bryggaren om att jag ska tömma behållaren för malet kaffe trots att behållaren inte är full.	Bryggarens räknare återställdes inte sist du tömde behållaren för malet kaffe.	Vänta alltid cirka 5 sekunder innan du sätter tillbaka behållaren för malet kaffe. Det gör att räknaren för malet kaffe nollställs.
		Töm alltid behållaren för malet kaffe när bryggaren är påslagen. Om du tömmer behållaren för malet kaffe när bryggaren är avstängd återställs inte räknaren för antalet bryggda koppar kaffe.
Behållaren för malet kaffe är överfull och meddelandet "Töm behållaren för malet kaffe" har inte visats.	Du har tagit bort droppbrickan utan att tömma behållaren för malet kaffe.	Töm alltid behållaren för malet kaffe när du tar bort droppbrickan, även om du endast har malt kaffe för ett fåtal koppar. Det gör att räknaren för malet kaffe nollställs och startar om så att den räknar rätt i fortsättningen.
Jag kan inte ta bort bryggruppen.	Bryggruppen är inte korrekt isatt.	Återställ kaffebryggaren så här: Sätt tillbaka droppbrickan och behållaren för malet kaffe i bryggaren. Stäng sedan underhållsluckan, stäng av bryggaren och slå sedan på den igen. Försök att ta ut bryggruppen igen.
	Du har inte tagit ur behållaren för malet kaffe.	Ta ur behållaren för malet kaffe innan du tar ur bryggruppen.
Jag kan inte sätta in bryggruppen.	Bryggruppen är inte korrekt isatt.	Återställ kaffebryggaren så här: Sätt tillbaka droppbrickan och behållaren för malet kaffe i bryggaren. Sätt inte tillbaka bryggruppen i bryggaren. Stäng underhållsluckan, stäng av bryggaren och slå sedan på den igen. Placera sedan bryggruppen i rätt läge och sätt tillbaka den i bryggaren.
	Bryggaren har fastnat i avkalkningsläget.	Du kan inte ta ur bryggruppen när avkalkningsprocessen pågår. Slutför avkalkningsprocessen och ta sedan ur bryggruppen.
Kaffet är vattnigt. Kaffekvarnen är inställd på en för grov malningsgrad.		Ställ in kaffekvarnen på en finare malningsgrad (lägre).
	Utloppskanalen för kaffe är tilltäppt.	Använd skaftet på en sked för att rengöra utloppskanalen för kaffe. Stäng sedan av bryggaren och slå på den igen.

192 Svenska

Problem Orsak Lösning

	Bryggaren har inte slutfört den automatiska justeringen.	Brygg några koppar kaffe.
	Bryggruppen är smutsig eller behöver smörjas.	Rengör och smörj bryggruppen.
Kaffet är inte tillräckligt varmt.	Du har använt kalla kaffekoppar.	Prova att förvärma kopparna genom att skölja ur dem med varmt vatten.
	Den inställda temperaturen är för låg. Kontrollera menyinställningarna.	Välj temperaturinställningen "high" (hög) i menyn.
	Du har lagt till mjölk. Mjölken sänker alltid kaffets temperatur, oberoende av om den är varm eller kall.
Inget kaffe kommer ut eller det kommer ut långsamt.	AquaClean-filtret förbereddes inte korrekt innan installationen, eller det är igensatt.	Ta ur AquaClean-filtret och försök brygga kaffe igen. Om detta fungerar, se till att AquaClean-filtret är förberett innan du sätter tillbaka det. Sätt tillbaka det förberedda filtret. Om det fortfarande inte fungerar är filtret igensatt och måste bytas ut.
	Kaffekvarnen är inställd på en för fin malningsgrad.	Ställ in kaffekvarnen på en grövre malningsgrad (högre).
	Bryggruppen är smutsig. Rengör bryggruppen.
	Kaffemunstycket är smutsigt. Rengör kaffemunstycket och dess hål med en nål.
	Bryggarens krets blockeras av kalkavlagringar.	Kalka av bryggaren.
Mjölken skummas inte. Mjölkkannan är smutsig eller är inte korrekt placerad i bryggaren.		Rengör mjölkkannan och var noga med att placera den korrekt i bryggaren.
	Mjölkmunstycket är inte helt öppet.	Kontrollera att mjölkmunstycket är i rätt läge.
	Mjölkkannan är inte korrekt ihopsatt.	Kontrollera att alla delar (särskilt mjölkröret) har monterats korrekt.
	Den mjölksort som används är inte lämplig att skumma.	Olika mjölksorter ger både olika mängder skum och skum av olika kvalitet. Följande mjölksorter har gett ett bra mjölkskum i våra tester: mellanmjölk, standardmjölk, sojamjölk och laktosfri mjölk. Vi har inte testat några andra mjölksorter. Dessa kan ge en mindre mängd mjölkskum.
Mjölken skvätter. Mjölken som du använder är inte tillräckligt kall.		Se till att du alltid använder mjölk som kommer direkt från kylen.

Problem Orsak Lösning

Bryggaren verkar läcka. Bryggaren använder vatten för att skölja ut den inre kretsen och bryggruppen. En del vatten rinner direkt från den inre kretsen till droppbrickan. Det är normalt.	Töm droppbrickan när indikatorn för full droppbricka blir synlig genom droppbrickans hölje (Bild 19). Placera en kopp under munstycket för att samla upp sköljvatten.
	Droppbrickan är alltför full och har svämmat över vilket gör att det ser ut som att bryggaren läcker.	Töm droppbrickan när indikatorn för full droppbricka blir synlig genom droppbrickans hölje (Bild 19). Placera en kopp under munstycket för att samla upp sköljvatten.
	Bryggaren är inte placerad på en horisontell yta.	Placera bryggaren på en horisontell yta så att indikatorn för full droppbricka kan fungera korrekt.
Jag kan inte aktivera AquaClean-filtret och bryggaren uppmanar dig att genomföra en avkalkning.	Filtret har inte bytts ut i tid efter att ikonen för AquaClean-filtret börjat blinka och filterkapaciteten har minskat till 0 %.	Kalka av bryggaren först och installera sedan AquaClean-filtret.
	Du installerade inte AquaClean-filtret i samband med den första installationen utan först efter att cirka 25 koppar kaffe har bryggts (baserat på 100 ml-koppar). Bryggaren måste vara fullständigt fri från kalkavlagringar innan du kan installera AquaClean-filtret.	Kalka av bryggaren först och installera sedan ett nytt AquaClean-filter. När du har kalkat av bryggaren återställs filterräknaren till 0/8. Bekräfta alltid aktiveringen av filtret via bryggarens menyer. Gör även detta efter filterbyte.
Det nya vattenfiltret passar inte.	Det filter du försöker installera är inte ett AquaClean-filter.	AquaClean-filter är den enda filtertyp som kan användas i bryggaren.
Bryggaren avger ett ljud. Det är normalt att bryggaren avger ljud under användning.		Om bryggaren börjar avge en annan typ av ljud rengör du bryggruppen och smörjer den (se 'Smörjning av bryggruppen').
	Bryggaren avger ett pumpljud när den försöker hämta vatten ur vattenbehållaren.	AquaClean-filtret har inte förberetts korrekt. Förbered AquaClean-filtret enligt instruktionerna i kapitlet "AquaClean-filter" i avsnittet "Förbereda AquaClean-filtret för aktivering".
		Vattenbehållaren är inte ordentligt på plats. Ta ur vattenbehållaren, rensa bort kaffebönor och smuts som har hamnat under vattenbehållaren och sätt tillbaka den.

Περιεχόμενα
