Produkttyp	Kondenserande torktumlare
Modell	DV9EK6000CW
Varumärke	Samsung
Kapacitet (max torrlast)	9 kg

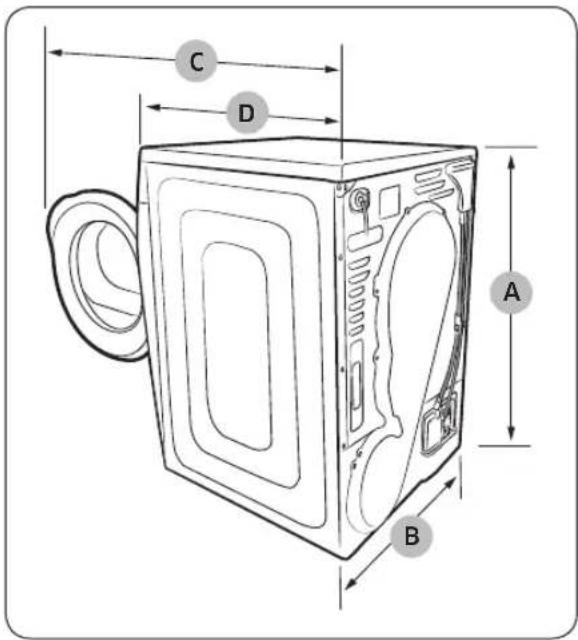

Mått (H x B x D)	85,0 cm x 60,0 cm x 60,0 cm
Djup med öppen dörr 90°	109,4 cm
Vikt	50 kg
Elektriska krav	220-240 V / 50 Hz
Energiförbrukning	950 - 1100 W
Energiklass	A++
Årlig energiförbrukning	258 kWh/år
Köldmediatyp	R-134a
Köldmediefyllning	0,4 kg
Ljudnivå (torkning vid full last)	65 dB(A)
Torkprogram	Bomull, Syntet, Ull, Ultrafint, Utomhus, Sportkläder, Snabbtorkning, Varmluft, Kalluft, Tidstorkning
Torknivåalternativ	Extratorrt, Skåptort, Stryktorrt (3 nivåer)
Specialfunktioner	Skrynkelskydd, Fördröjd sluttid, Barnlås, Smart Check, Signal för blandad tvätt, Trummlampa
Torkställ (tillbehör)	Ja (för DV9-serien, max 1,5 kg)
Installationsalternativ	Sida vid sida eller stapling (med kit SK-DH/SK-DA/SKK-DF)
Avstånd (alkov/skåp)	Sidor: 25 mm, Bak: 51 mm, Topp: 25 mm, Fram: 490 mm
Filterrengöring	Rengör filterhuset efter varje cykel; rengör värmeväxlarfiltret varannan cykel

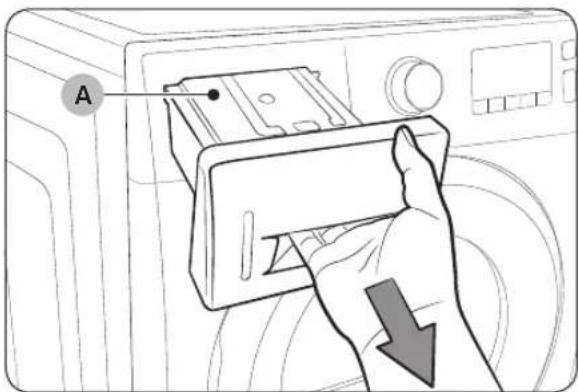

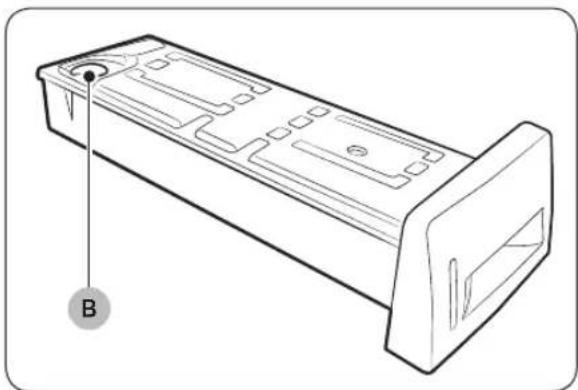

Avledning av kondensvatten	Töm vattentanken efter varje cykel eller anslut avloppsslang för direkt avrinning
Smart Check-funktion	Diagnostisera problem via smartphone-app (Samsung Smart Washer)
Barnlås	Ja (förhindrar oavsiktliga knapptryckningar)
Artikelkodreferens	DV9*K60****

Vanliga frågor - DV9EK6000CW SAMSUNG

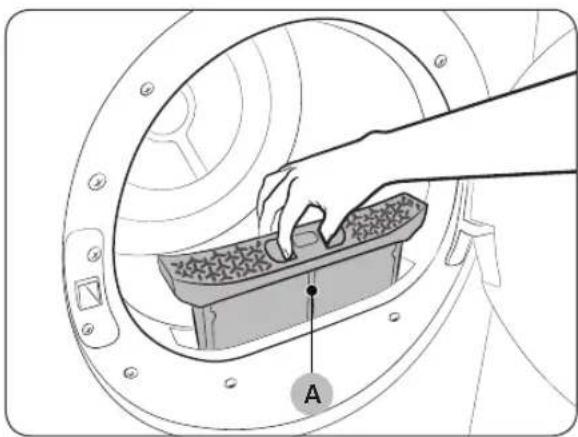

Hur rengör jag filterhuset på min Samsung DV9EK6000CW-tork?

Öppna dörren, dra upp filtret, öppna filterhuset och rengör det efter varje torkcykel. Se till att det är torrt innan du sätter tillbaka det.

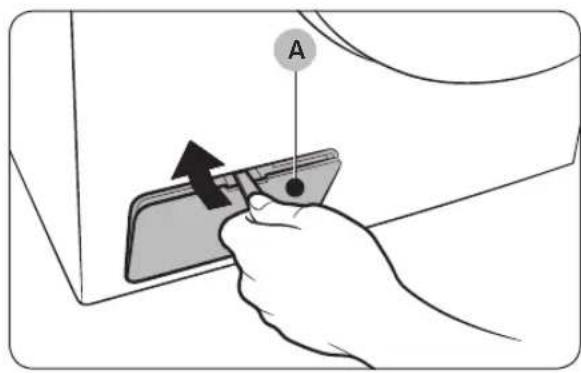

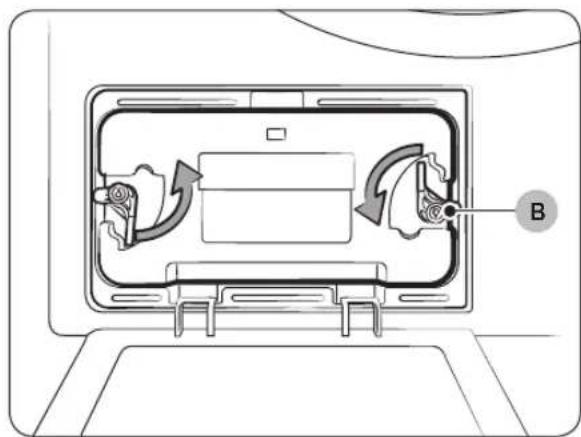

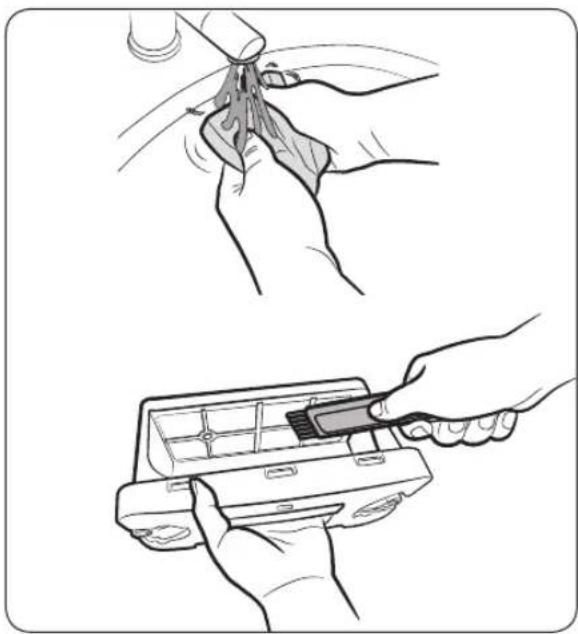

Hur ofta ska jag rengöra värmeväxlarfiltret?

Rengör värmeväxlarfiltret varannan torkcykel. Använd en mjuk borste eller dammsugare. Rör inte värmeväxlaren med händerna.

Kan jag installera torken i ett skåp?

Ja, men du måste hålla minsta avstånd: sidor 25 mm, bak 51 mm, topp 25 mm och fram 490 mm för korrekt ventilation.

Vad betyder felkoden 'HC'?

Koden 'HC' indikerar överhettad kompressor. Rengör filterhuset och värmeväxlarfiltret, starta sedan om torken. Om problemet kvarstår, kontakta Samsung service.

Kan jag torka ullartiklar i den här torken?

Ja, använd det dedikerade ULL-programmet. Endast maskintvättbara och torktumlingsbara ullartiklar bör torkas, upp till 2 kg.

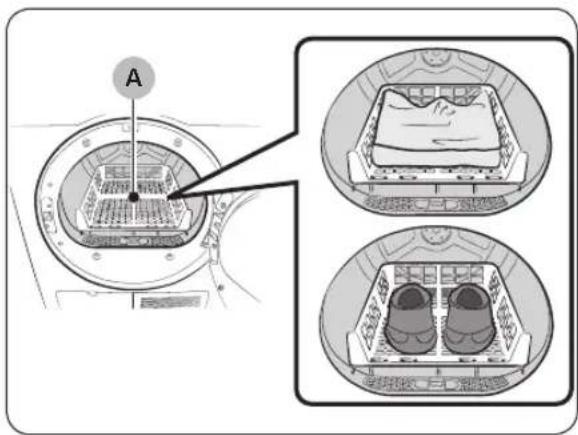

Hur använder jag torkställsfunktionen?

Installera torkstället genom att placera den främre kanten på ludd filterhuset och bakbenen i urtag. Välj programmet TIDTORKNING och ställ in tid upp till 150 minuter. Max last 1,5 kg.

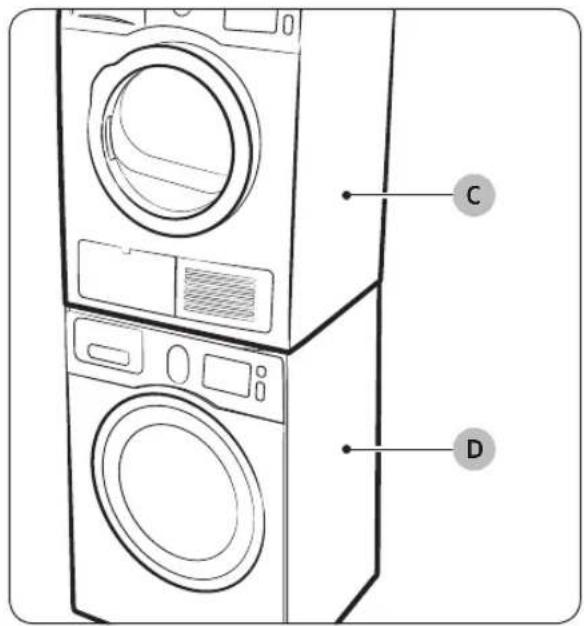

Kan jag stapla torken ovanpå min tvättmaskin?

Ja, men du behöver ett staplingssats (artikelnummer SK-DH/SK-DA/SKK-DF). Följ installationsinstruktionerna noggrant. Använd minst två personer för att lyfta torken.

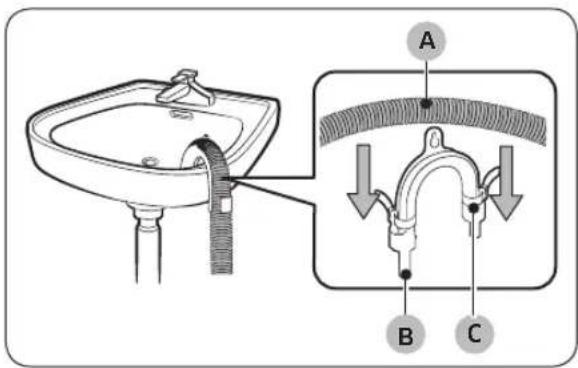

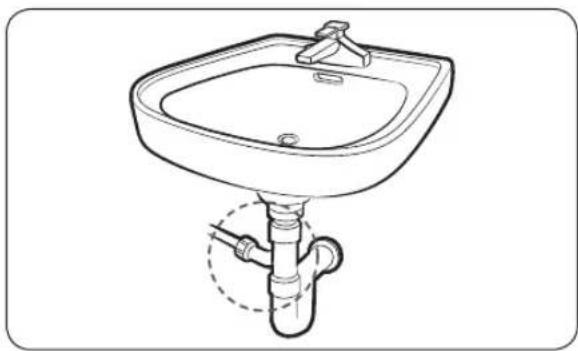

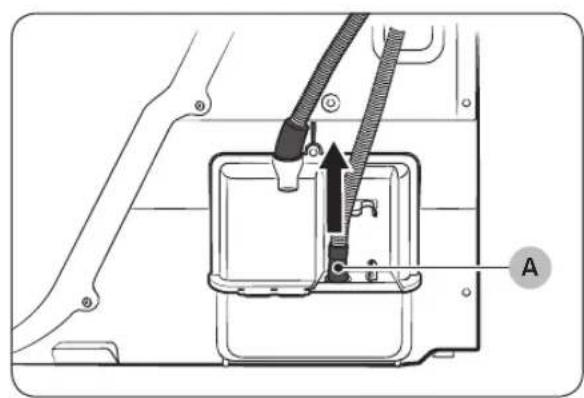

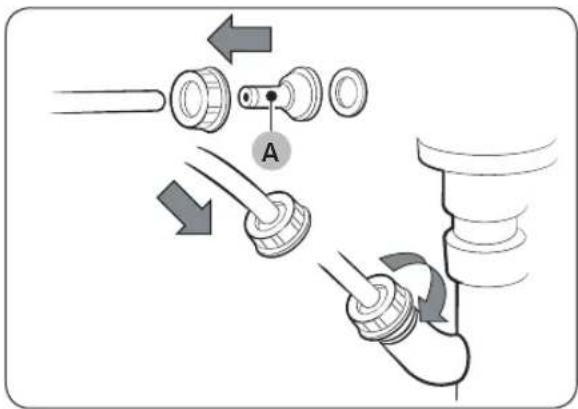

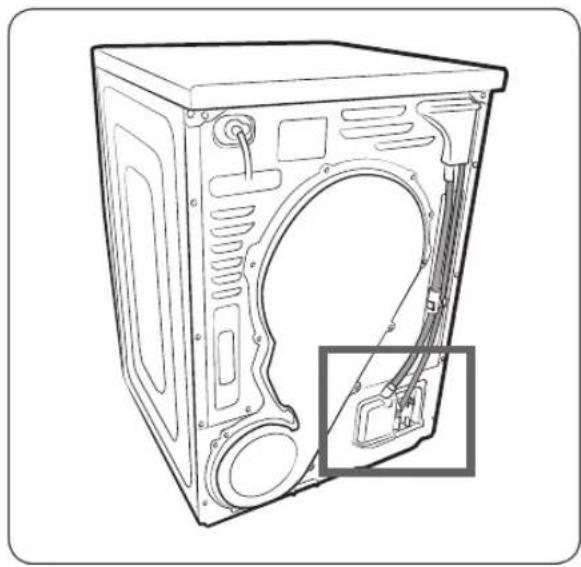

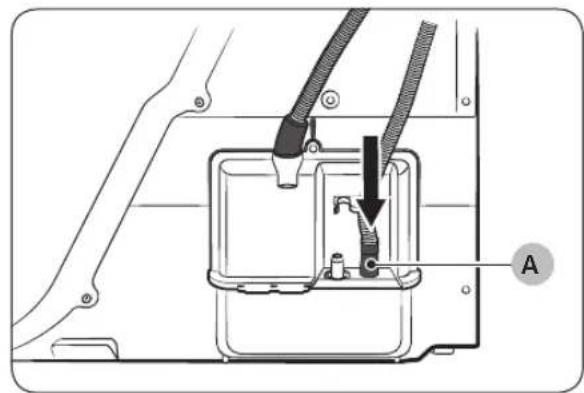

Hur ansluter jag avloppsslangen för direkt avrinning?

Koppla bort den interna avloppsslangen, anslut den långa avloppsslangen till det andra hålet och dra den till en avloppspunkt. Se till att avloppshöjden inte överstiger 90 cm.

Vad ska jag göra om torken inte startar?

Kontrollera att dörren är stängd, att nätsladden är ansluten, att säkringen är på, att vattentanken är tom, att filterhuset är rent, och tryck på Start/Paus igen om dörren öppnades.

Hur aktiverar jag barnlåset?

Tryck och håll ned båda knapparna för Skrynkelskydd och Torknivå samtidigt i 3 sekunder. Indikatorn för barnlås tänds. För att avaktivera, upprepa samma åtgärd.

BRUKSANVISNING DV9EK6000CW SAMSUNG

Information om säkerhet 4

Vad du behöver veta om säkerhetsanvisningarna 4

Viktiga säkerhetssymboler 4

Viktiga säkerhetsföreskrifter 5

Instruktioner för WEEE 12

Installation 13

Packa upp torktumlaren och installationsguide 13

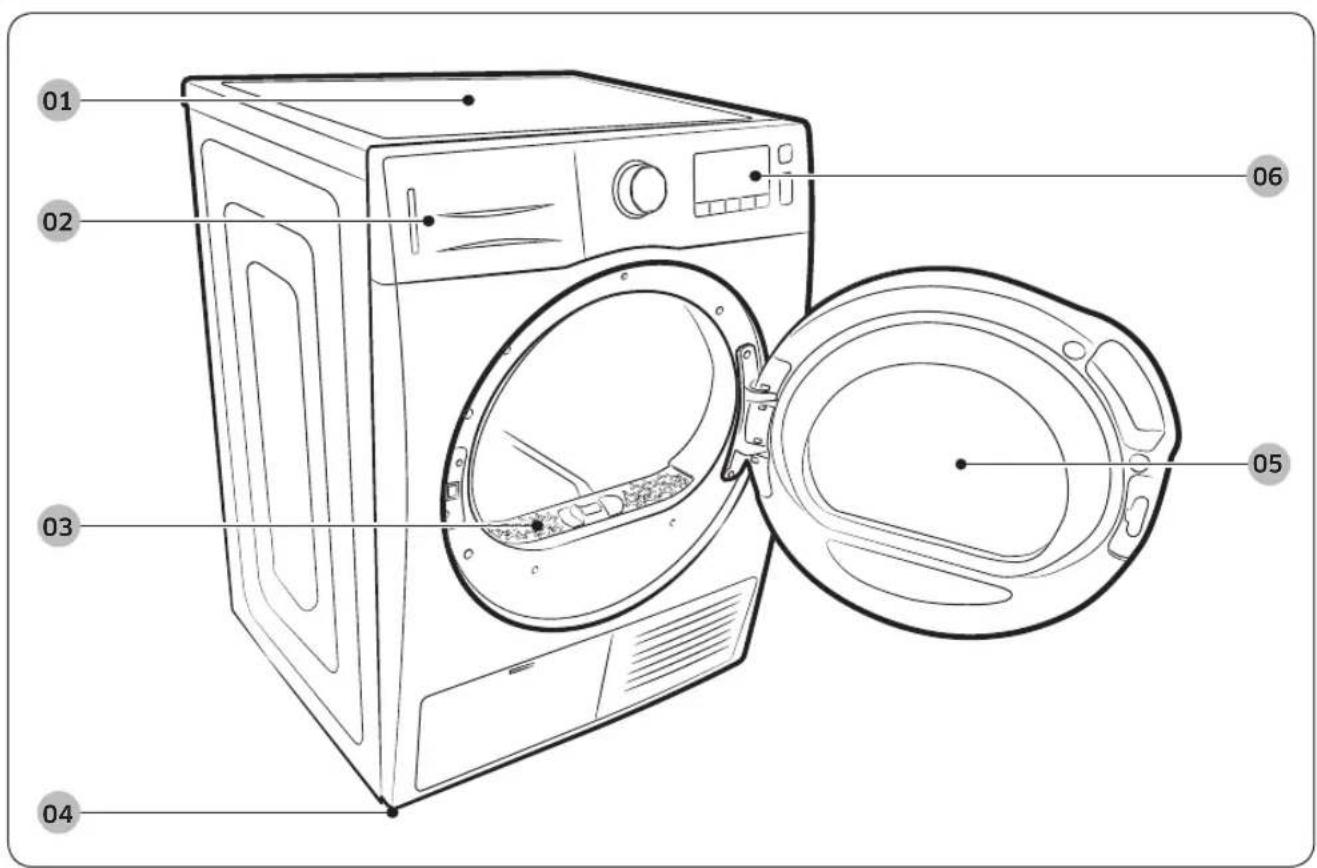

Se torktumlarens utsida 13

Kontrollera före installation 15

Innan du använder produkten 15

Viktigt för installatören 15

Att tänka på när det gäller placering 16

Installation i alkov eller skåp 16

Krav för elförsörjning 16

Jordning 17

Installation sida vid sida 17

Checklista för slutlig installation 18

Tömma vatten utan att använda vattenbehållaren 18

Ansluta tömningsslangen 19

Rengöra filterbehållaren 25

Ställtorkning (endast DV9-serien) 26

Fyll på torktumlaren ordentligt 27

Komma igång 28

Drift 29

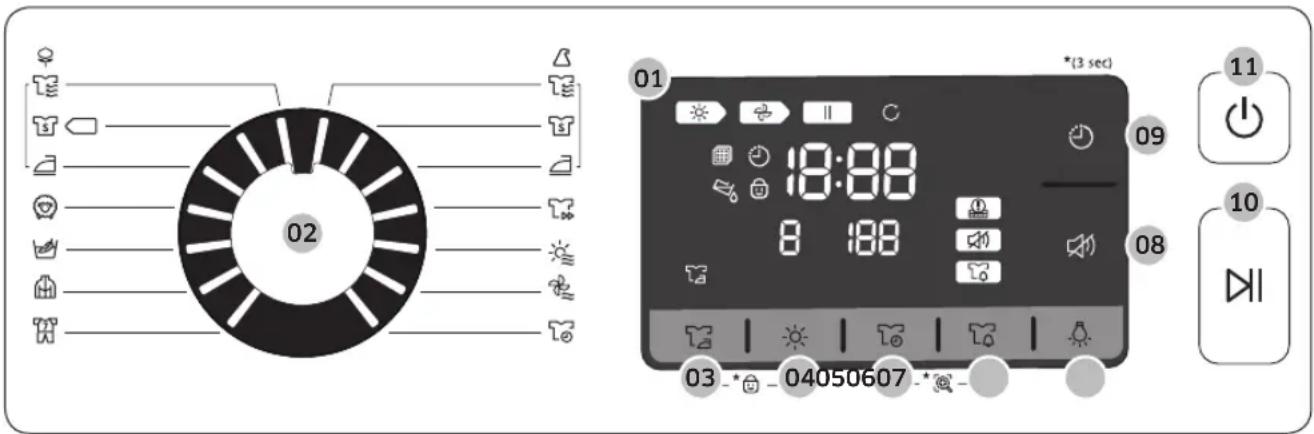

Översikt över kontrollpanelen 29

Enkla steg för att starta 32

Programöversikt 33

Torkningsvägledning 35

Rengöra värmeväxlaren 38

Kontrollpanel 38

Torktumlare i rostfritt stål 38

Torktumlarens utsida 38

Tömma ut kondenserat vatten 39

Rengöra filtret på värmeväxlaren 40

Felsökning 42

Kontrollera följande punkter om din torktumlare... 42

Informationskoder 44

Bilaga 45

Materialtabell 45

Skydda miljön 46

Specifikationer 47

Förbrukningsdata 48

Specifikationsblad över hushållstortumlare 49

Information om säkerhet

Grattis till din nya torktumlare från Samsung. I den här manualen finns viktig information om installation, användning och underhåll av din nya maskin. Ägna lite tid åt att läsa igenom den här manualen för att kunna utnyttja de många fördelarna och funktionerna i torktumlaren.

Vad du behöver veta om säkerhetsanvisningarna

Varningar och viktiga säkerhetsanvisningar i den här bruksanvisningen täcker inte alla möjliga förhållanden och situationer som kan uppstå. Använd ditt sunda förnuft och var noggrann vid installation, användning och med underhåll av torktumlaren.

Kontakta alltid tillverkaren angående problem eller förhållanden du inte förstår.

Viktiga säkerhetssymboler

Vad symbolerna och tecknen i handboken betyder:

WARNING!

Farlig och osäker hantering kan resultera i allvarliga personskador, dödsfall och/eller egendomsskador.

VAR FÖRSIKTIG!

Farlig och osäker hantering kan resultera i personskador, dödsfall och/eller skada på egendom.

OBS!

Anger att det finns en risk för personskador eller materiella skador.

Läs instruktionerna

Dessa varningstecken finns här för att förhindra att du och andra skadas.

Följ dem exakt.

Efter att du har läst den här användarhandboken ska du förvara den på ett säkert ställe för framtida referens.

Läs alla anvisningar innan du använder tvättmaskinen.

Liksom för annan utrustning som går på el och innehåller rörliga delar finns potentiella risker.

För att säkert kunna använda den här utrustningen ska du bekanta dig med dess funktioner och testa den före användning.

WARNING - brandrisk

• Torktumlarinstallationen måste göras av en behörig tekniker.
• Fyll på kläder enligt tillverkarens anvisningar och lokala regler.
• Följ alla installationsanvisningar för att minska risken för allvarlig skada eller dödsfall.

Viktiga säkerhetsföreskrifter

WARNING!

Följ säkerhetsföreskrifterna när du vill minska risken för eldsvåda, elektrisk stöt eller personskador när du använder maskinen, inklusive följande:

1. Den här maskinen ska inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, förutom om de övervakas och instrueras i hur apparaten används av en person som ansvarar för deras säkerhet.

2. För användning i Europa: Den här maskinen kan användas av barn från 8 år och personer med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap om de har fått tillräcklig övervakning eller instruktioner gällande användning av enheten på ett säkert sätt och om de förstår vilka faror som medförs. Barn får inte leka med enheten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

3. Barn ska övervakas av en vuxen så att de inte leker med apparaten.

4. Om strömkabeln skadas måste den bytas av tillverkaren, en servicetekniker eller liknande kvalificerad person för att undvika fara.

5. De nya slangarna som medföljer maskinen ska användas och gamla slangar får inte återanvändas.

6. För apparater med ventilationshål i botten är det viktigt att det inte finns några mattor som täcker för öppningarna.

7. För användning i Europa: Barn under 3 år ska inte använda apparaten om de inte övervakas.

8. VAR FÖRSIKTIG! För att undvika fara på grund av oavsiktlig återställning av termosäkringen får apparaten inte försörjas av en extern kopplingsenhet, t.ex. en timer, eller vara ansluten till en krets som regelbundet slås av och på av elförsörjningen.

9. Torktumlaren ska inte användas om industriella kemikalier har använts under tvättning.
10. Luddfiltret måste rengöras regelbundet, om tillämpligt.
11. Ludd får inte ansamlas runt torktumlaren (ej tillämpligt för enheter där ventilationen är riktad mot byggnadens utsida).
12. Tillräcklig ventilation måste tillhandahållas för att undvika att gaser förs tillbaka in i rummet från apparater som använder andra bränslen, inklusive öppen eld.
13. Torka inte otvättade plagg i torktumlaren.
14. Plagg som har smutsats ned med ämnen såsom matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel ska tvättas i varmt vatten med extra tvättmedel innan de torkas i torktumlaren.
15. Föremål såsom skumgummi (latexskum), duschmössor, vattentäta textilier, artiklar eller kläder med gummi eller kuddar med skumgummi får inte torkas i torktumlaren.
16. Mjukmedel, och liknande produkter, ska användas enligt anvisningarna för mjukmedlet.
17. Den sista delen av torktumlarcykeln sker utan värme (nedkylningscykel) för att säkerställa att plaggen får en temperatur som ser till att plaggen inte skadas.

18. Ta bort alla föremål, såsom tändare och tändstickor, från fickorna.

19. WARNING! Stoppa aldrig en torktumlare före slutet av torkprogrammet såvida inte alla plagg snabbt tas ut och sprids ut så att värmen skingras.

20. Frånluft får inte ledas till en rökkanal som används för att leda ut avgaser från apparater som använder gas eller andra bränslen.
21. Enheten får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärnen på motsatt sida av torktumlaren på ett sådant sätt att fullständigt öppnande av torktumlarluckan är begränsat.
22. WARNING! Apparaten får inte försörjas av en extern kopplingsenhet, t.ex. en timer, eller vara ansluten till en krets som regelbundet slås av och på av elförsörjningen.
    Endast för modellen med värmepump: Instruktionerna ska även inkludera innebörden av följande:
    WARNING! Se till att ventilationshålen inte är övertäckta runt maskinen och i den inbyggda strukturen.
    WARNING! Skada inte kylkretsen.

Kritiska installationsvarningar

! WARNING!

Installationen av den här maskinen måste utföras av en kvalificerad tekniker eller ett serviceföretag.

- Om så inte sker kan det resultera i elektrisk stöt, explosion, problem med produkten eller skador.

Koppla in strömsladden i ett vägguttag som uppfyller lokala elspecifikationer. Använd endast uttaget för den här apparaten och använd inte en förlängningssladd.

• Om du delar vägguttaget med andra enheter via ett grenuttag eller använder förlängningssladd kan det resultera i elektrisk stöt eller brand.
• Se till att spänning, frekvens och ström är samma som i produktspecifikationerna. Om detta inte följs kan det orsaka en elektrisk stöt eller brand. Sätt i kontakten ordentligt i vägguttaget.

Ta regelbundet bort alla främmande ämnen, såsom damm eller vatten, från kontaktens stift och kontaktpunkter med en torr trasa.

- Dra ur kontakten och rengör den med en torr trasa.

- Om detta inte följs kan det orsaka en elektrisk stöt eller brand.

Förvara allt förpackningsmaterial på avstånd från barn, eftersom förpackningsmaterial kan vara farliga för dem.

- Om ett barn sätter en påse över huvudet kan det resultera i kvävning.

Enheten måste jordas.

Jorda inte in enheten till en gasledning, ett vattenrör av plast eller en telefonlinje.

- Detta kan resultera i elektrisk stöt, brand, explosion eller problem med produkten.

- Koppla aldrig in strömsladden i ett uttag som inte är korrekt jordat och se till att den uppfyller lokala och nationella regler.

Installera eller förvara inte produkten så att den exponeras för utomhuselement.

Använd inte en skadad strömsladd, eller ett vägguttag som sitter löst.

- Detta kan resultera i elektrisk stöt eller brand.

Om kontakten (nätsladden) är skadad måste den bytas ut av tillverkaren eller dess servicepersonal eller kvalificerad tekniker för att undvika fara.

Den här enheten ska placeras så att strömkontakten är åtkomlig efter installationen.

Du får inte dra eller böja strömsladden överdrivet mycket.

Vrid inte och knyt inte strömsladden.

Haka inte strömsladden över ett metallföremål, placera inte ett tungt objekt på strömsladden, stick inte in strömsladden mellan föremål och tryck inte in strömsladden i området bakom enheten.

- Detta kan resultera i elektrisk stöt eller brand.

Dra inte i strömsladden när du kopplar ur den ur vägguttaget.

- Dra ur sladden genom att hålla i kontakten.

- Om detta inte följs kan det orsaka en elektrisk stöt eller brand.

Enheten måste jordas. Koppla aldrig in strömsladden i ett uttag som inte är korrekt jordat och agera i enlighet med lokala och nationella regler. Se installationsanvisningarna för jordning av den här enheten.

Installera enheten på en plats med ett stadigt, plant golv.

- Om du underlåter att göra detta kan det leda till onormalt stora vibrationer, buller eller problem med produkten.

Eftersom en komponent i hårsprej kan försämra vattenkvaliteten på värmeväxlaren så att fukt kan hamna på enhetens yttre ytor när kylningsperioden körs ska enheten inte installeras i en skönhetssalong.

Den här apparaten ska placeras så att det är lätt att komma åt elkontakten, vattentillförseln och utloppsrören.

Kritiska användningsvarningar

WARNING!

Låt inte barn eller djur vara på eller i produkten. Demontera alltid lucklåset (spaken) när du ska göra dig av med den.

• Detta kan resultera i att barn faller och skadar sig.
• Om barn blir inlåsta i produkten finns risk för kvävning.

Försök inte komma åt produktens insida när trumman roterar.

Sitt inte på produkten och luta dig inte mot luckan.

- Detta kan resultera i att produkten välter och orsaka skada.

Torka tvätten först efter att den har centrifugerats i en vanlig tvättmaskin.

Torka inte otvättade plagg i torktumlaren.

Drick inte det kondenserat vattnet.

Stoppa aldrig en torktumlare före slutet av torkprogrammet såvida inte alla plagg snabbt tas ut och sprids ut så att värmen skingras.

Torka inte tvätt som har kommit i kontakt med antändbara material, såsom bensin, fotogen, bensen, thinner, alkohol etc.

- Detta kan leda till elektrisk stöt, brand eller explosion.

Låt inte djur eller barn leka med torktumlaren.

- Detta kan leda till en elektrisk stöt eller skada.

Innan du gör dig av med produkten ska du plocka bort luckan och strömsladden.

- Om du inte gör det kan det resultera i skada på strömsladden eller personskada.

Rör inte vid strömkontakten med våta händer.

- Detta kan leda till en elektrisk stöt.

Om gas (stadsgas, propangas, gasol) läcker ska du inte röra enheten eller strömsladden. Ventilera omedelbart.

• Använd inte ventileringsfläkten för detta.
• En gnista kan orsaka en explosion eller brand.

Du får varken reparera, byta eller försöka utföra service på någon del av enheten om inte annat specifikt rekommenderas i anvisningarna. Du måste även ha nödvändiga erfarenheter för att utföra service på enheten.

Försök inte att reparera, demontera eller modifiera enheten själv.

• Använd inte någon säkring (exempelvis koppar, stältråd etc.) vid sidan om standardsäkringen.
• När reparation eller installation av enheten krävs ska du kontakta närmaste servicecenter.
• Om du inte gör detta kan det resultera i en elektrisk stöt, brand, problem med produkten eller skada.

Produkten du har köpt är endast till för användning i hemmet.

Användning i affärsverksamhet är att betrakta som vårdslöshet. I det här fallet täcks inte produkten av standardgarantin som erbjuds av Samsung och inget ansvar kan tas av Samsung för felfunktion eller skador till följd av felaktig användning.

Om produkten avger konstiga ljud eller rök eller om det luktar bränt ska du omedelbart stänga av strömmen och kontakta servicecentret.

- Annars kan det orsaka en elektrisk stöt eller brand.

Låt inte barn (eller djur) leka i eller på produkten. Luckan på produkten är svår att öppna från insidan och barn kan bli allvarligt skadade om de fastnar inne i den.

Försiktighetsåtgärder vid användning

VAR FÖRSIKTIG!

Stå inte på enhetens ovansida och placera inga föremål (exempelvis tvätt, tända ljus, tända cigaretter, kemikalier, metallföremål etc.) på enheten.

- Detta kan resultera i en elektrisk stöt, brand, problem med produkten eller skada.

Rör inte vid glasrutan eller inuti trumman under eller precis efter torkningen, eftersom den är het.

• Det kan resultera i brännskador.

Luckans glas blir varmt när disk- och torkprogrammen körs. Därför ska du inte vidröra luckans glas.

Låt inte heller barn leka i närheten av diskmaskinen eller vidröra luckans glas.

- Det kan resultera i brännskador.

Rör inte vid knapparna med vassa föremål, såsom stift, knivar, fingernaglar etc.

- Detta kan leda till en elektrisk stöt eller skada.

Torktumla inte tvätt innehållande gummi (latex) eller liknande gummimaterial.

- Om gummi hettas upp kan det orsaka brand.

Torka inte tvätt som innehåller vegetabilisk olja eller matolja, eftersom en stor mängd olja inte avlägsnas när du tvättar tvätten. Använd dessutom nedkylningsprogrammet så att tvätten inte blir het.

- Oljans oxideringsvärme kan starta en brand.

Se till att fickorna på alla kläder är tömda innan du torktumlar.

- Hårda, vassa föremål som mynt, säkerhetsnålar, spikar, skruvar eller stenar kan orsaka omfattande skador på apparaten.

Torka inte kläder med stora spännen, knappar eller andra tunga metalldelar (dragkedjor, hakar och öglor, knappskydd).

Vid behov kan du använda ett tvättnät för små och lätta plagg, såsom bälten, förklädesband och behå-bågar, som kan gå sönder under ett program.

Vi rekommenderar att du inte använder torktumlarark för att minska statisk elektricitet då detta kan leda till att tvätten skadas och även potentiellt att enheten skadas.

- Det kan resultera i skada på tvätten.

Använd inte torktumlaren nära pulvermaterial, såsom koldamm, vetemjöl etc.

- Detta kan leda till en elektrisk stöt, brand eller explosion.

Placera inte antändbara material nära produkten.

- Det kan resultera i att det tränger ut toxiska gaser ur produkten, skada på delar, en elektrisk stöt, brand eller en explosion.

- Enheten ska inte placeras bakom låsbara dörrar etc.

Vidrör inte baksidan på enheten under eller precis efter att torkningen är klar.

- Enheten är fortfarande varm och kan orsaka brännskador.

Innehåller fluoriderade växthusgaser.

Hermetiskt slutet system.

Ventilera inte gaser direkt i atmosfären.

Kritiska rengöringsvarningar

WARNING!

Rengör inte enheten genom att spruta vatten rakt på den.

Använd inte bensen, thinner eller alkohol för att rengöra enheten.

- Detta kan leda till missfärgning, deformation, skada, en elektrisk stöt eller brand.

Koppla ur enheten ur vägguttaget före rengöring eller underhåll.

- Om detta inte följs kan det orsaka en elektrisk stöt eller brand.

Rengör filterlådan före och efter användning av torktumlaren.

Rengör insidan på produkten regelbundet med hjälp av en auktoriserad servicetekniker.

Rengör värmeväxlaren med en mjuk borste eller dammsugare en gång i månaden. Rör inte värmeväxlaren med händerna. Detta kan orsaka skador.

Torktumlarens insida ska rengöras med jämna mellanrum av behörig servicepersonal.

Instruktioner för WEEE

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök vår sida om hållbarhet på www.samsung.com om du vill veta mer om Samsungs miljöengagemang och om produktregleringskrav, t.ex. REACH, WEEE eller batterier.

Packa upp torktumlaren och installationsguide

Anlita ett proffs för att installera den här torktumlaren ordentligt. Om ett servicesamtal utförs på grund av dålig installation, justering och anslutning betraktas det som installatörens ansvar. Vi rekommenderar att ett proffs installerar enheten, särskild vid komplicerade installationer som innefattar tömning till huvudvattenledningen eller vid stapling av produkter ovanpå varandra. Om problem uppstår till följd av installationen och som leder till ett servicebesök anses det vanligtvis vara installatörens ansvar.

Se till att du har allt som behövs för korrekt installation (AC 220-240 V / 50 Hz).

Ett jordat eluttag krävs. Se "Krav för elförsörjning" (sidan 16).

Se torktumlarens utsida

01 Lock 02 Vattenbehållare 03 Filterbehållare

04 Nivåreglerande fötter

05 Lucka

06 Kontrollpanel

Delar

Slanghållare Kabelvinda Slanganslutning Lång tömningsslang

(2 m)

Bruksanvisning Rengöringsborste Ställtorkning

(9-serien)

Kontrollera före installation

• Koppla inte in strömsladden i vägguttaget innan du har slutfört installationen av torktumlaren.
• Kontrollera utseendet på produkten så att det inte finns några skadade delar innan du påbörjar produktinstallationen.
• Om det finns några delar som verkar skadade ska du kontakta närmaste kundcenter för Samsung.
• När du flyttar produkten ska du inte göra det själv.
• Var försiktig med kanterna på torktumlaren, eftersom de kan vara vassa.
• Installera inte torktumlaren på en plats där den utsätts för frost. Kallt vatten kan skada produkten.
• Använd endast produkten inomhus.
• Placera inte torktumlaren på ena sidan när du lyfter i den och flytta inte torktumlaren på ett sätt så att de invändiga delarna skakar. Detta kan resultera i skada på produktens invändiga delar.

Innan du använder produkten

• Kontrollera om det finns kvar några tillbehör inuti trumman.
• Koppla in strömsladden precis innan produkten ska användas.
• Blockera inte luftinloppshålet på kylgrillen på torktumlarens framsida.
• Placera inte antändbara föremål nära torktumlaren och håll det rent runt den.
• Se till att torktumlaren står plant på marken.
• Ta inte bort de justerbara fötterna på torktumlaren. De krävs för att hålla produkten på jämn nivå med marken.

Viktigt för installatören

Läs följande instruktioner noggrant innan du installerar torktumlaren. Spara de här instruktionerna för framtida referens.

! WARNING!

Ta alltid bort luckan från alla enheter som ska kastas för att undvika risk för att barn kvävs i tumlaren.

Att tänka på när det gäller placering

Eftersom en typ av kondensering som kondenserar och bearbetar luft inuti torktumlaren används, krävs ingen yttre ventilation.

Därför kan torktumlaren installeras och användas på en plats där temperaturen ligger mellan 5 och 35 grader Celsius, till skillnad från en traditionell torktumlare som kräver ett externt utsläppssystem.

Installation i alkov eller skåp

För säker och korrekt användning krävs att det finns ett spel på följande mått:

Sidor - 25 mm Baksida - 51 mm

Ovansida - 25 mm Framsida - 490 mm

Om både tvättmaskin och torktumlare installeras tillsammans måste främre delen av alkoven eller skåpet ha en ohindrad öppning på minst 490 mm.

Krav för elförsörjning

OBS!

Kraven för elförsörjning är AC 220-240 V / 50 Hz.

WARNING!

- Felaktig anslutning av jordning kan resultera i risk för elektrisk stöt.

Kontrollera med en kvalificerad elektriker eller servicetekniker om du är osäker på om torktumlaren är ordentligt jordad. Modifiera inte kontakten som medföljde torktumlaren – om den inte passar i uttaget ska du se till att få ett korrekt uttag installerat av en behörig elektriker.

- För att förhindra onödig brandrisk, risk för elektrisk stöt eller personskada, måste alla kablar och jordning utföras i enlighet med lokala regler, och om lokala regler inte finns är ditt ansvar att ombesörja att de elektriska förhållandena för torktumlaren blir korrekta.

Jordning

Din torktumlare måste jordas. Om torktumlaren inte fungerar korrekt eller går sönder kan jordningen minska risken för elektrisk kortslutning genom att erbjuda en krets för minsta motständ för elströmmen.

Din torktumlare levereras med en strömsladd som har en trepolig jordad kontakt för användning i ett rätt installerat och jordat uttag.

OBS!

Anslut aldrig den jordade kabeln till plaströr, gasledningar eller varmvattenrör.

Felaktig anslutning av jordning kan resultera i en elektrisk stöt.

Kontrollera med en kvalificerad elektriker eller servicetekniker om du är osäker på om torktumlaren är ordentligt jordad. Modifiera inte kontakten som medföljer torktumlaren. Om den inte passar i uttaget ska du be att få ett korrekt uttag installerat av en behörig elektriker.

WARNING!

Om produkten inte är jordad finns det risk för brand eller elektrisk kortslutning.

Installation sida vid sida

För korrekt installation rekommenderar vi att du anlitar ett proffs. Installera så här:

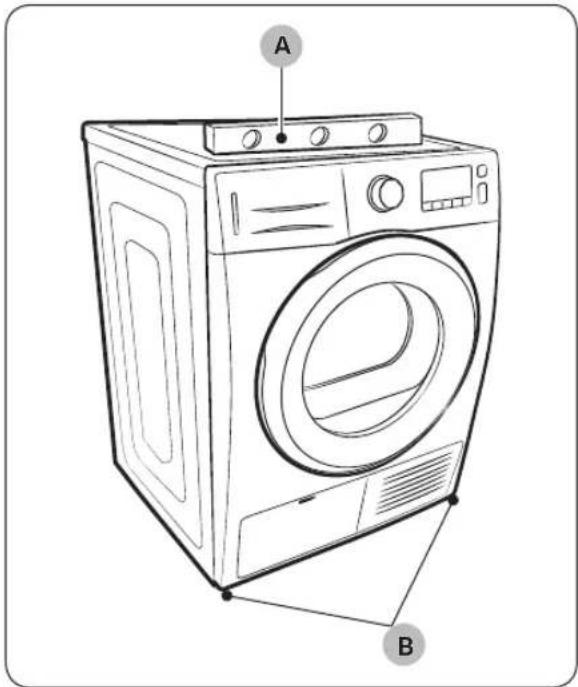

A. Vattenpass

B. Nivåreglerande fötter

1. Flytta din torktumlare till en lämplig plats för installation. Överväg att installera torktumlare och tvättmaskin jämte varandra. Lägg två dynor på golvet. Lägg ned torktumlare på sidan så att den ligger över de båda dynorna.
2. Ställ tillbaka torktumlaren i upprätt position.
3. Använd ett vattenpass (A) för att kontrollera att torktumlaren står jämnt. Om inte ska du justera nivåfötterna (B) på torktumlarens undersida. Upprepa denna justering tills torktumlaren står jämnt.

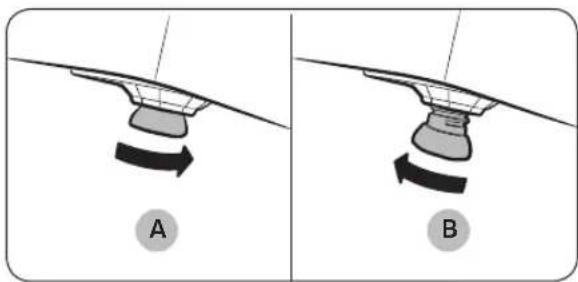

VAR FÖRSIKTIG!

• För att säkerställa optimal prestanda måste torktumlaren stå helt jämnt.
• För att minimera vibration, buller och oönskade rörelser av torktumlaren måste golvet vara en plan, fast yta.

- För att ställa in torktumlaren i samma höjd som tvättmaskinen ska du dra ut (A) de nivåreglerande fötterna helt genom att vrida dem moturs och sedan lossa (B) benen genom att vrida dem medurs.

- Justera inte de nivåreglerande fötterna mer än vad som behövs för att jämna ut torktumlaren. Om du för ut de nivåreglerande fötterna mer än nödvändigt kan det leda till att torktumlaren vibrerar.

1. Läs avsnittet "Krav för elförsörjning" (se sidan 16). Innan du använder eller testar.
2. Använd vattenpass för att kontrollera om torktumlaren står jämnt och nivåinrikta vid behov benen.
3. Koppla in torktumlaren och kontrollera funktionen genom att använda checklistan nedan.

Checklista för slutlig installation

- Torktumlaren är inkopplad i det elektriska uttaget och är korrekt jordad.

- Torktumlaren står helt plant och stabilt mot golvet.

- Starta torktumlaren för att kontrollera att den körs, värms upp och stängs av.

- Kontrollera slutligen om "HC"-kontrollen inträffar efter att du har kört programmet TIDSSTYRD TORKNING 20 minuter.

Tömma vatten utan att använda vattenbehållaren

Du kan använda torktumlaren utan att använda vattenbehållaren genom att följa anvisningarna nedan.

Installera tömningsslangen så att vattnet kan tömmas ordentligt.

- Annars kan vattnet svämma över och orsaka skador på egendomen.

Ansluta tömningsslangen

Torktumlarens pump kan pumpa kondenserat vatten ut ur torktumlaren direkt med hjälp av den dräneringsslang som följer med den. Du ansluter tömningsslangen enligt följande.

1. Koppla ur tömningsslangen (A).

1. Anslut tömningsslangen (A) till det andra hålet.

1. Anslut tillbehörsslangen (lång tömningsslang) till hålet bredvid det hål som är anslutet till tömningsslangen (B).

! VAR FÖRSIKTIG!

- Eftersom torktumlarens tömningspump bara kan pumpa upp vatten till 90 cm höjd ska du säkerställa att höjden på tömningspunkten inte överskrider 90 cm när du ansluter tömningsslangen (B) till tömningspunkten. En tömningskontroll kan inträffa om tömningspunkten överstiger 90 cm. Om en tömningskontroll inträffar visas en kontrollkod på kontrollpanelen.

- Efter att tömningsslangen har anslutits kan du rikta tömningen av det kondenserade vattnet via utloppet genom den anslutna tömningsslangen eller genom tvättstället eller utloppet på tvättstället.

Ansluta tömningsslangen

VAR FÖRSIKTIG!

Förläng inte dräneringsslangen.

- Eftersom vatten kan läcka ut från den anslutna delen ska du se till att ha en enda lång tömningsslang i stället för att koppla samman flera korta. Om du måste ansluta fler än en slang ska du se till att täta de anslutna delarna med silikontätning. (Använd inte eltejp för att täta.)

Änden på tömningsslangen kan placeras på tre sätt:

1. Över kanten på ett tvättställ: Tömningsslangen måste placeras lägre än 90 cm höjd. Om slutet av tömningsslangen behöver placeras ovanför marken rekommenderar vi en höjd på 60-90 cm (*). Använd den medföljande slanghållaren för att hålla tömningsslangens ände böjd. Fäst hållaren på väggen med en krok eller på kranen med ett snöre för att förhindra att slangen rör sig.

2. Montera tömningsslangen (A) och slanghällaren (B) och fixera dem med kabelvindan (C).

3. Du kan tömma ut kondenserat vatten genom att ansluta tillbehörsslangen (lång tömningsslang) direkt till utloppet.

Ansluta riktningsslangen

Du kan direkt tömma ut det kondenserade vatten som kommer ut under torkningen genom att ansluta tömningsslangen till kranen.

1. Montera slanganslutning (A) och slang.

VAR FÖRSIKTIG!

Eftersom det finns fara för att vatten läcker från slangkopplingen och tillbehörsslangen ska du se till att de ansluts ordentligt.

1. Anslut änden av slangen till kranen.

Vid köp av extra kombinationssats ska du kontakta Samsungs servicecenter eller den lokala återförsäljaren. (Artikelnr SK-DH / SK-DA / SKK-DF)

Kombinationssatserna är olika för olika modeller.

Använd produkten tidigast 1 timme efter att kombinationssatsen har installerats genom att lägga produkten på sidan, eftersom oljan i kompressorn måste stabiliseras först.

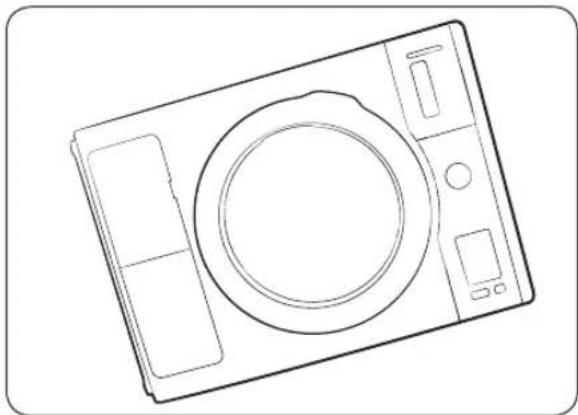

1. Lägg försiktigt torktumlaren på sidan. Använd förpackningsmaterialet som underlag så du inte repar torktumlarens yta.

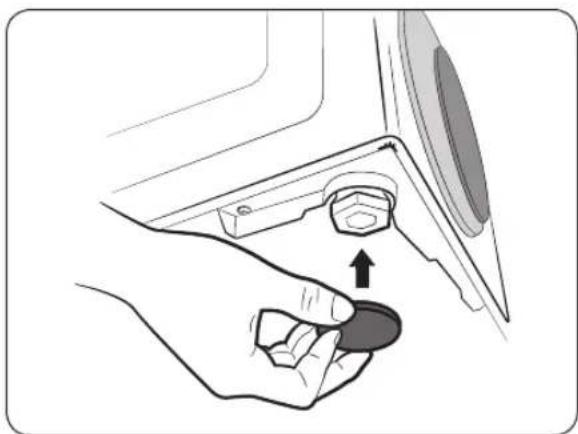

1. Installera gummidynor på torktumlarens bas.

2. Leta upp de 4 gummidynorna i förpackningen med delar. För in gummidynorna i hålen på undersidan på de nivåinriktande benen.

3. Köp förpackningen med kombinationssats som tillbehör.

4. Ställ torktumlaren upprätt.

! VAR FÖRSIKTIG!

Kombinationssatsen kan bara installeras på produkter i Samsung-familjen.

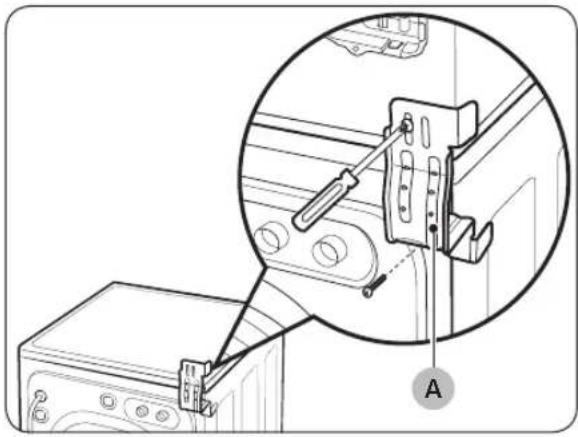

1. Installera konsolen i torktumlaren.

2. Ta bort den övre skruven från bakre vänstra delen på tvättmaskinen. Rikta in de vänstra konsolhålen mot det övre skruvhålet på enhetens vänstra baksida och byt skruven.

3. Upprepa stegen ovan för höger sida.

OBS!

Låt skruven vara lös så att det blir lättare att rikta in hålen på torktumlaren.

1. Installera torktumlaren och konsolen på tvättmaskinen

! WARNING!

- Lyft upp torktumlaren ovanpå tvättmaskinen. Skydda tvättmaskinens kontrollpanel med kartong eller annat skydd. Se till att lyfta torktumlaren tillräckligt så att tvättmaskinens kontrollpanel är fri. Personskada. Vi rekommenderar att mer än två personer lyfter torktumlaren på plats på grund av dess vikt och storlek. Om inte detta följs kan det leda till skador.

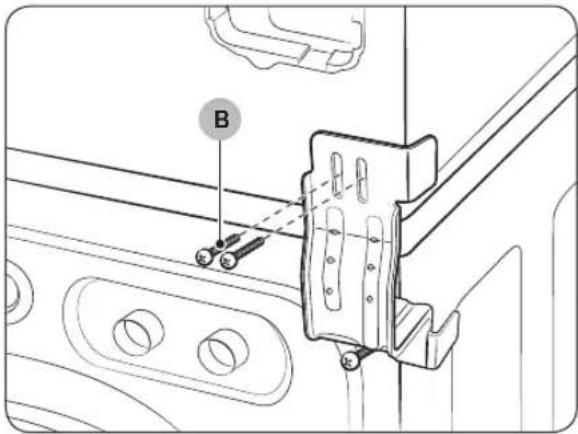

• Rikta in hålen i konsolen med hålen bak på torktumlaren. Använd en stjärnskruvmejsel och skruva i M4 x 12-skruvarna.
• Dra åt skruvarna på tvättmaskinen och dra sedan åt alla skruvar för kombinationssatsen.

1. Slutföra installationen

WARNING!

• Se anvisningarna för installation av tvättmaskinen för att slutföra installationen.
• Se anvisningarna för installation av tvättmaskinen för att slutföra installationen av torktumlaren.
• För in tvättmaskinen och torktumlaren på sin plats. Använd dynor eller något annat för att skydda golvet och underlätta förflyttningen.
• Tryck inte mot torktumlaren när den är installerad ovanpå tvättmaskinen. Om du trycker mot torktumlaren kan det leda till att du klämmer fingrarna.

Rengöra filterbehållaren

1. Öppna luckan och ta ut filtret (A) genom att dra det uppåt.

2. Öppna och rengör filterbehållaren.

- Rengör filterbehållaren efter att torkningen slutförts.

! VAR FÖRSIKTIG!

• Eftersom torkningsprestandan kan vara nedsatt och det finns risk för brand om du inte rengör filterbehållaren efter den angivna användningsperioden, ska du rengöra filterbehållaren vid angivna rengöringsintervall.
• Rengör filterbehållaren efter varje torkning.
• Rengör värmeväxlarfiltret efter varannan programcykel. För detaljerade information, se avsnittet "Rengöra filtret på värmeväxlaren 🔒" på sidan 40.

OBS!

- Om filterytan är våt ska du först låta filtret torka helt innan du använder det.

Ställtorkning (endast DV9-serien)

Installera torkstället

A. Ställtorkning

1. Öppna luckan.
2. Placera stället i tumlaren med främre läppen på luddfiltrets överdel.
3. Placera de bakre benen i de båda fördjupningarna i torktumlarens bakre del och tryck sedan nedåt i mitten av stället för att fixera.
4. Placera plaggen som ska torkas på stället och lämna ett utrymme mellan dem så att luften kan cirkulera.
5. Stäng torktumlarens lucka.
6. Tryck på knappen Strömbrytaren ⏻
7. Välj TIDSSTYRD TORKNING med hjälp av programväljaren och ställ in knappen Tid

OBS!

- Du kan ställa in en torkningstid på upp till 150 minuter. Välj tid enligt fukt och vikt på plaggen. Det kan vara nödvändigt att återställa timern om det behövs en längre torktid. (När du torkar tvätt med torkstället rekommenderar vi att programmet TIDSSTYRD TORKNING används.)

1. Tryck på knappen Start/Paus ▷I

Rekommendationer för torkning med torkställ

Artiklar Anmärkningar (Max. 1,5 kg)
Tvättbara tröjor(lägg ut helt plant på stället)	När du torkar tvätt med torkställ viker du ihop och placerar kläderna på stället för att förhindra att kläderna blir skrynkliga.
Leksaker(fiberfylld bomull eller polyester)
Leksaker(skumgummi- eller gummifyllda)
Skumgummikuddar
Gymnastikskor	Om du vill torka gymnastikskor placerar du skorna på stället så att skosulorna är riktade nedåt.

WARNING!

Torkning av skumgummi, plast och gummi med värmeinställning kan orsaka skada och leda till brandrisk.

VAR FÖRSIKTIG!

När du torkar skor ska du använda den medföljande torkställningen för att förhindra skador på torktumlaren.

Fyll på torktumlaren ordentligt

• Placera bara en maskin med kläder i torktumlaren åt gången.
• Blandad tvätt innehållande tunga och lätta textilier torkar olika snabbt, vilket kan resultera i att lätta textilier är torra medan tunga textilier fortfarande är fuktiga i slutet av torkningen.
• Lägg i ett eller flera liknande plagg i torktumlaren när bara ett eller två plagg behöver torkas. Då torkar plaggen effektivare.
• Om du lägger i för mycket hindras tumlingens effektivitet, vilket resulterar i ojämn torkning och vissa plagg kan bli mer skrynkliga.
• Se till att lägga i tvätt som har centrifugerats i lämplig tvättmaskin.
• Inga otvättade textilier ska torkas
• Textilier som har varit i kontakt med olja, alkohol, bensin etc. ska inte torkas.

Komma igång

1. Lägg i plaggen löst i torktumlaren - överbelasta INTE.
2. Stäng luckan.
3. Välj rätt program och alternativ för tvätten.
4. Tryck på knappen Start/Paus ▷
5. Torktumlarens indikator tänds.
6. Den uppskattade programtiden visas på skärmen.
   Tiden kan variera för att visa programmets återstående torktid.

OBS!

• När programmet är klart visas " End (Slut)" (eller "0") på skärmen.
• Genom att trycka på Strömbrytaren ⏻ avbryts programmet och torktumlaren stoppas.
• Indikatorerna för torkning, kylning och skrynklingseliminering tänds under de här delarna av programmet.

WARNING!

För att minska risken för brand, elektrisk stöt eller personskador ska du läsa säkerhetsanvisningarna innan du använder den här enheten.

Om alternativet skrynklingseliminering inte är valt tar du ut tvätten så fort den är tvättad och torkad. Om tvätten lämnas i maskinen kan den bli skrynklig.

Översikt över kontrollpanelen

01 Digital grafisk display	Visar återstående torktid, all programinformation och alla kontrollmeddelanden.Visningsfönstret visar förväntad återstående programtid om du trycker på knappen Start/Paus ▶Förväntad återstående programtid kan variera allteftersom programmet fortskrider.Torkningslampan tänds och förblir tänd tills programmet är klart.Medan torktumlaren kör programmet Skrynklingselimineringvisas en stor cirkel på tidskärmen. När programmet är slutfört visas "End (Slut)" eller "0" på tidskärmen. Tryck på knappen Start/Paus ▶I eller Strömbrytaren ⏻ för att stänga av torktumlaren och öppna sedan luckan.
02 Programväljare	När du slår på torktumlaren är programmet Bomull *(SKÅPTORRT ▶rvalt som standard.Vrid Programväljare för att välja önskat program.
03 Skrynklingseliminering	Med Skrynklingseliminering Tår du omkring 120 minuters oavbruten tumling i kall luft i slutet av programmet för att minska skrynklingsbildningen. Aktivera den hör funktionen genom att trycka på knappen Skrynklingseliminering Indikatorlampan tänds när Skrynklingseliminering väljs.Torr tvätt förhindras från att bli skrynlig genom att trumman roterar med jämna mellanrum efter slutförandet av torkningsprogrammet. Observera att medan torktumlaren kör programmet Skrynklingseliminering visas en stor cirkel på tidskärmen.
04 Torrhetsnivå	Om du vill välja torrhetsnivå i programmen Bomull eller Syntet trycker du på knappen TorrhetsnivåTryck flera gånger på knappen för att bläddra mellan nivå 1 och nivå 3. Större eller klumpigare tvättar kan kräva torrhetsnivå 3 - den starkaste nivån - för att torka helt. Torrhetsnivå 1 används för att deltorka plagg som ska torkas liggande eller hängande.
05 Tid	När programmen TIDSSTYRD TORKNING, VARM LUFT eller KALL LUFT kan tiden justeras genom att trycka på knappen Tid .30 min > 60 min > 90 min > 120 min > 150 min (tidsalternativen 120 min och 150 min är inte tillgångliga för programmen VARM LUFT och KALL LUFT Utom för programmen TIDSSTYRD TORKNING, SNABBTORK, VARM LUFT och KALL LUFT indikatorn för manuell av eftersom den exakta torkningstiden beror på ojämna fuktighetsnivåer.
06 Signal för blandad tvätt	Det här är ett alarm som meddelar användare när den genomsnittliga torkningsnivån är fuktig (80 % torkning) när tvätten innehåller olika typer av material och textilier.Om motsvarande förhållande uppfylls blinkar lysdioden för Signal för blandad tvättOBS!Detta är endast tillgångligt med programmet SKÄPTORRT eller EXTRA TORRT
07 Lampa	Tänder torktumlaren under tiden torktumlaren körs.OBS!Alternativet kan ställas in när din torktumlare inte körs, men även när den stoppas. Om du inte slår av Lampa anom 5 minuter från att du har slagit på den, slås den automatiskt av.
08 Ljud på/Av 📋	Funktionen Ljud på/Av 📋kan väljas under alla program. När den här funktionen är vald slås ljudet av under alla program. Även om strömmen slås på och av upprepade gånger bibehålls inställningen.
09 Senarelagt slut 😊	Tryck på knappen upprepade gånger för att bläddra igenom de tillgängliga alternativen förSenarelagt slut 😊(från 1 till 24 timmar i steg om en timme).Den timme som visas indikerar tiden när tvättprogrammet avslutas.Se sidan36för detaljer.
10 Start/Paus ⚠	Tryck för att starta ett torkningsprogram. Om torktumlaren körs ska du trycka på den en gång så pausas torktumlaren. Tryck igen för att starta om torkningen.
11 Strömbrytaren 🔒	Tryck en gång för att slå på torktumlaren och tryck igen för att slå av den. Om torktumlaren lämnas påslagen i över 10 minuter utan att några knappar aktiveras stängs den av automatiskt.

OBS!

Om du lägger in plagg i torktumlaren som har fastnat i varandra direkt efter att tvättmaskinen har avslutat ett tvättprogram eller centrifugering kan det försämra torkningseffektiviteten eller göra så att luckan öppnar sig.

Vi rekommenderar att du delar på tvätten innan du stoppar in den.

OBS!

Indikatorerna på den grafiska skärmen betyder:

	Torkning pågår Barnlås på/av
	Nedkylning pågår Skrynklingseliminering
	Stopp		Alarm för rengöring avvärmeväxlarfilter
	Skrynklingseliminering pågår Ljud på/av
	Filterkontroll Signal för blandad tvätt
	Senarelagt slut Smart Check
	Tömma ut kondenserat vatten

Enkla steg för att starta

1. Tryck på Strömbrytaren ⚙för att slå på tvättmaskinen.
2. Vrid på Programväljare för att välja ett program.
3. Ändra programinställningarna (Torrhetsnivå och Tid) efter behov.
4. Som tillval kan du aktivera tillgängliga alternativ genom att trycka på motsvarande knapp (Skrynklingseliminering Lampa, Signal för blandad tvätt och/eller Senarelagt slut
5. Håll Start/Paus Dll nedtryckt. Torktumlarens indikator slås på och den uppskattade programtiden visas på skärmen.

OBS!

Tillgång till alternativ och inställningsvärden varierar beroende på programmet.

För att ändra programmet under drift

1. Tryck på Start/Paus ▷för att stoppa driften.
2. Välj ett annat program.
3. Håll Start/Paus ⚠l nedtryckt för att starta ett nytt program.

Programöversikt

Program Beskrivning			Max. last (kg)
			DV9	DV8
Bomull ♀		För normalt till lätt nedsmutsad bomull, sängkläder, dukar, underkläder, handdukar och skjortor etc.	9	8
Bomull ♀	EXTRA TORRT	Används för kraftiga material eller plagg som ska bli helt torra.	9	8
	SKÅPTORRT	Använd det här programmet för att torka tvätt som bomull, underkläder och linne (passar INTE för jeans).	9	8
	STRYKTORRT	Avslutar torkningsprogrammet så att plaggen är lagom fuktiga för strykning.	9	8
Syntet		För normalt till lätt nedsmutsade blusar, skjortor etc. av polyester (diolen, trevira), polyamid (perlon, nylon) eller andra liknande blandningar.	4,5 4
Syntet	EXTRA TORRT	Används för kraftiga material eller plagg som ska bli helt torra.	4,5 4
	SKÅPTORRT	Använd det här programmet för att torka tvätt som skjortor och blusar, sängkläder och dukar (passar INTE för jeans).	4,5 4
	STRYKTORRT	Avslutar torkningsprogrammet så att plaggen är lagom fuktiga för strykning.	4,5 4
YLLE		Endast för maskintvättbar och torktumlingsbar ylle.	2	2
ÖMTÅLIGA TEXTILIER		Programmet ÖMTÅLIGA TEXTILIER utformat för underkläder.	1,5 1	5
YTTERKLÄDER		För vattentäta plagg, såsom klättringskläder, skidkläder och träningskläder. Textilierna innehåller speciella material med exempelvis fibrer, såsom spandex, stretch och mikrofiber. Vi rekommenderar att du använder det här torkningsprogrammet efter att du har tvättat med programmet YTTERKLÄDER tvättmaskinen.	2	2
TRÄNINGSKLÄDER 📌		Används för lätta träningskläder, t.ex.träningsoveraller.	2	2
SNABBTORK 📌		60 minuter ställs automatiskt in som torktid. 1 1
VARM LUFT 🌐		För små plagg, tvätt som är förtorkad och för normala material i 30 minuter.	-	-
KALL LUFT 🌐		För alla material som behöver tumling utan värme.	-	-
TIDSSTYRD TORKNING 📌		Med TIDSSTYRD TORKNING 📌 kan du välja önskad programtid.Vrid Programväljare dial till TIDSSTYRD TORKNING 📌 och ställ sedan in torktiden genom att trycka på knappen Tid 📌 Tryck flera gånger på knappen Tid 📌 for att bläddra igenom tidsinställningarna. Torkningstiden ökar i steg om 30 minuter upp till 150 minuter.Efter att du torkat tvätten kanske du vill torka den mer. För att förlänga torkningstiden ska du välja programmet TIDSSTYRD TORKNING 📌Programtiden varierar med tvättförhållandena.	-	-

OBS!

Vänd tvätten ut och in innan den torkas för att få det bästa torkningsresultatet.

Överbelastning av torktumlaren kanske inte ger samma resultat.

Torkningsvägledning

Följ tvättråden eller tillverkarens anvisningar för torkning av speciella plagg. Om det inte finns några instruktioner ska du använda följande information som vägledning.

Lakan och påslakan	Följ tvättinstruktionerna eller torka med programmetBomull (SKÅPTORRT) och hög temperatur.Se till att plagget är helt torrt före användning eller förvaring.Kan kräva ompositionering för att säkerställa jämntorkning.
Filtar	Använd programmet Bomull (SKÅPTORRT) ochtorka bara en filt i taget för optimal tumlingseffekt.Se till att plagget är helt torrt före användning ellerförvaring.
Tygblöjor	Använd programmet Bomull (SKÅPTORRT) ochhög temperatur för mjuka, luftiga blöjor.
Dunfyllda textilier (jackor,sovsäckar, kuddar etc.)	Använd programmet Bomull (SKÅPTORRT) och lågtemperaturinställning.Om du lägger i några torra handdukar förkortastorkningstiden och fukt absorberas.
Skumgummi (dynor,uppstoppade leksaker,axelvaddar etc.)	TORKA INTE med en värmeinställning. Använd programmetKALL LUFT (ingen värme).WARNING!Om du torkar ett plagg med gummi med värme kan detorsaka skador eller leda till brandrisk.
Kuddar	Använd programmet Bomull (SKÅPTORRT).Lägg i några torra handdukar för att ökatorktumlingseffekten och göra dem fluffigare.Torka INTE kapok- eller skumgummikuddar med värme.Använd programmet KALL LUFT
Plaster (duschdraperier,utomhusöverdrag etc.)	Använd programmet KALL LUFT eller TIDSSTYRD TORKNING Torkningsnivån sänks för att skyddatvätten.

SAKER ATT UNDVIKA:

• fiberglass (gardiner, draperier etc.)
- ylle, om det inte rekommenderas på etiketten
- plagg indränkta i vegetarisk olja eller matolja.

Specialfunktioner

Barnlås

En funktion för att förhindra att barn leker med torktumlaren.

Aktivering/avaktivering

Om du vill aktivera/avaktivera barnlåset trycker du samtidigt på knapparna Skrynklingseliminering och Torrhetsnivå i 3 sekunder.

Barnlås 📁änds när den här funktionen aktiveras.

OBS!

• När strömmen slås på är barnläsfunktionen tillgänglig.
• Så fort du ställer in barnlåsfunktionen fungerar inga knappar förutom Strömbrytaren fjörrän du avaktiverar barnlåsfunktionen.
• Om torktumlaren slås på igen förblir barnlåsfunktionen påslagen.
• När andra knappar, förutom Strömbrytaren inte svarar ska du kontrollera indikatorn Barnlås för att se om funktionen är påslagen.

Senarelagt slut 😊

Du kan ställa in så att torktumlaren avslutar torkningen automatiskt vid ett senare tillfälle. Du kan välja från 1 till 24 timmars förskjutning (i intervaller om 1 timme). Den timme som visas indikerar tiden när torkningen avslutas.

1. Ställ manuellt eller automatiskt in torktumlaren för den typ av kläder som du ska torka.
2. Tryck på knappen Senarelagt slut 📍 upprepade gånger tills önskad tid är inställd. Om senareläggningen ställs in blir funktionen Senarelagt slut ⚫försatt i läget ON (PÅ).
3. Tryck på knappen Start/Paus ▶l. Indikatorn Senarelagt slut ⚙blinkar och klockan börjar räkna ned tills den när den inställda tiden.
4. För att avbryta funktionen Senarelagt slut trycker du på knappen Strömbrytaren och slår sedan på torktumlaren igen.

Smart Check

Den här funktionen gör det möjligt för dig att kontrollera statusen på torktumlaren med en smarttelefon.

OBS!

Funktionen Smart Check har optimerats för: Galaxy- och iPhone-serien (stöds eventuellt inte för alla modeller)

Hämta Samsung Smart Washer-appen

Hämta appen Samsung Smart Washer till din mobiltelefon från Android market eller Apple App store och installera den. Du hittar den enkelt genom att söka efter "Samsung Smart Washer".

Använda Smart Check-funktionen

1. Håll knapparna Tid och Signal för blandad tvätt hedtryckta samtidigt i 3 sekunder när en kontroll inträffar för att köra funktionen Smart Check. Alternativt kan funktionen Smart Check köras om ingen knapp trycks in efter att torktumlaren slagits på.
2. LED-segmenten på bildskärmen roterar i 2 eller 3 sekunder och Smart Check-koden visas på torktumlarens panel.
3. Kör appen Samsung Smart Washer på din smarttelefon och tryck på knappen Smart Check.

OBS!

"Smart Check" kan ändras till "Smart Care" beroende på språkval.

1. Fokusera din smarttelefonkamera på Smart Check-koden som visas på torktumlarens panel.

OBS!

• Om ljuset från en glödlampa, ett lysrör eller en lampa reflekteras i panelen på torktumlaren kanske smarttelefonen inte kan identifiera Smart Check-koden.
• Om du håller smarttelefonen i för vid vinkel relaterat till panelens framsida kan det hända att den inte kan identifiera kontrollkoden. För bästa resultat ska du hålla i smarttelefonen så att panelens framsida och smarttelefonen är parallella eller nästintill parallella.
• Om den fokuseras korrekt identifieras Smart Check-koden automatiskt och den detaljerade informationen för torktumlarens status samt kontroll och åtgärder visas på smarttelefonen.
• Om smarttelefonen inte kan identifiera Smart Check-koden mer än två gånger ska du ange den Smart Check-kod som visas på torktumlarens panel i Samsung Smart Washer-appen manuellt.

WARNING!

Rengör inte torktumlaren genom att spruta vatten rakt på den. Rengör inte torktumlaren med bensen, thinner, alkohol eller aceton.

- Detta kan leda till missfärgning, deformation, skada, elektrisk stöt eller brand.

Innan du rengör produkten ska du koppla ur strömmen helt.

OBS!

Under torkprogrammet kan det samlas fukt på kontrollpanelen och dörren.

Rengöra värmeväxlaren

Eftersom ytan på värmeväxlaren är vass bör du rengöra den med en mjuk borste eller dammsugare. (Rengöring minst en gång i månaden rekommenderas.)

VAR FÖRSIKTIG!

Rör inte värmeväxlaren med händerna. Detta kan orsaka skador.

Kontrollpanel

Rengör med en mjuk, fuktig trasa. Använd inte medel med slipeffekt.

Spreja inte rengöringsmedel direkt på panelen.

Kontrollpanelens yta kan skadas av vissa förbehandlingsprodukter för avlägsnande av jord och smuts.

Applicera sådana produkter på avständ från torktumlaren och torka upp spill och rester direkt.

När du vill rengöra torktumlaren i rostfritt stål kan du använda en fuktig trasa med milt rengöringsmedel utan slipeffekt, som passar för rengöring av ytor i rostfritt stål.

Ta bort rester av rengöringsmedel och torka med en ren trasa.

Torktumlarens utsida

Hela torktumlaren har en glansig yta. Rengör med en mjuk, fuktig trasa. Använd inte medel med slipeffekt. Skydda ytan mot vassa föremål då dessa kan repa eller skada ytan.

Placera inte tunga eller vassa föremål eller tvättmedelspaket ovanpå torktumlaren. Förvara dem på den köpta hyllan eller i en separat förvaringslåda.

Tömma ut kondenserat vatten

A. Vattenbehållare

1. Dra vattenbehållaren framåt för att lossa den.

! VAR FÖRSIKTIG!

När du tar bort vattenbehållaren från produkten ska du hålla i vattenbehållaren (A) med båda händerna eftersom den är tung. Var försiktig så att du inte spiller något vatten inuti behållaren. Annars kan handledsskador uppstå.

1. Ta bort kondenserat vatten genom att tömma det genom tömningshålet (B) på vattenbehållaren.

• Ta bort det kondenserade vattnet i behållaren efter varje torkning.

! WARNING!

Eftersom det finns risk för vattenläckage om du inte tömmer ut vattnet efter att produkten har använts ska du se till att tömma ur vattnet.

OBS!

Om du tömmer vattentanken och trycker på knappen Start/Paus ▶läcks indikatorn Full vattentank ◆LED-panelen.

Rengöra filtret på värmeväxlaren

1. Använd en nyckel eller ett mynt för att öppna skyddet (A).

1. Ta bort värmeväxlarfiltret (C).

1. Om värmeväxlarfiltret inte rengörs regelbundet börjar en indikator på skärmen visas eller blinka som påminnelse. I så fall ska du kontrollera värmeväxlarfiltret och rengöra det för att se till att det inte har blockerats av ludd.

VAR FÖRSIKTIG!

- Ta bort svampen från filtersatsen och rengör den genom att gnugga den under rinnande vatten. Damma av nätdelen med en rengöringsborste. När du har rengjort med vatten ska du torka värmeväxlarfiltret ordentligt innan du sätter tillbaka det.

- Rengör värmeväxlarfiltret efter varannan programcykel.

- När indikatorn är på eller blinkar ska du kontrollera värmeväxlaren och rengöra den för att se till att filtret inte har blockerats av ludd.

1. Rengör det med en rengöringsborste eller en dammsugare. (Rengöring minst en gång i månaden rekommenderas.)

VAR FÖRSIKTIG!

Rör inte värmeväxlaren med händerna. Detta kan orsaka skador.

! VAR FÖRSIKTIG!

När du monterar värmeväxlarfiltret efter rengöringen ska du se till att läsenheten är inställd i låst position.

Kontrollera följande punkter om din torktumlare...

Problem Lösning
Inte går.	Se till att luckan är ordentligt stängd.Se till att strömsladden är inkopplad i ett eluttag.Kontrollera jordfelsbrytaren och säkringarna.Tryck på knappen Start/Paus glen om luckan öppnats under programmet.Töm det kondenserade vattnet inuti vattenbehållaren.Rengör filterbehållaren.
Inte värms.	Kontrollera jordfelsbrytaren och säkringarna.Välj en annan värmeinställning än KALL LUFT .Kontrollera filterbehållaren och värmeväxlarfiltret och rengör vid behov.Torktumlaren kan ha övergått i en nedkylningsfas i programmet.
Inte torkar.	Kontrollera allt ovan, plus...Överbelasta inte. 1 tvättmängd = 1 torktumlingsmängd.Separera tunga plagg från lätta.Stora, skrymmande textilier som filtar och täcken kan behövas ruskas om för att säkerställa jämn torkning.Kontrollera att torktumlaren tömmer ordentligt för att få bort rätt mängd vatten från maskinen.Mängden tvätt kan vara för liten för att tumlas korrekt.Lägg i ett par handdukar.Rengör filterbehållaren.Rengör värmeväxlarfiltret.
Är bullrig.	Kontrollera maskinen så att det inte ligger lösa mynt, knappar eller liknande i den. Ta i så fall bort dessa.Se till att torktumlaren är korrekt inställd enligt installationsanvisningarna.Det är normalt att torktumlaren låter på grund av den höga hastigheten luften rör sig med genom torktumlarens trumma och fläkt.
Torkar ojämnt.	Sömmar, fickor och andra liknande områden kanske inte torkar helt när resten av tvätten har uppnått den valda torrhetsnivån.Detta är normalt. Välj inställningenEXTRA TORRT om det behövs.Om ett tungt plagg torkar tillsammans med lätt tvätt, exempelvis en handduk med lakan, är det möjligt att det tunga plagget inte torkar helt när resten av maskinen har uppnått den valda torrhetsnivån. Separera tunga plagg från lätta för bästa torkningsresultat.
Luktar.	Olika odörer från målning, behandling, starka rengöringsmedel etc. kan tränga in i torktumlaren tillsammans med omgivande rumsluft. Detta är normalt, eftersom torktumlaren för ut luften ur rummet, värmer upp den och sedan för tillbaka den genom torktumlaren och släpper ut den.När de här lukterna ligger kvar i luften ska du vädra ur rummet helt innan du använder torktumlaren.
Stängs av innan tvätten är torr.	För liten tvättmängd. Lägg till fler plagg eller några handdukar och starta om programmet.För stor tvättmängd. Ta bort några plagg och starta om torktumlaren.
Ludd på kläderna.	Kontrollera att filterbehållaren är rengjord före varje torkning.Med vissa föremål som producerar mycket ludd kan det vara nödvändigt att rengöra filtret under programmet.Vissa material avger mycket ludd (exempelvis vissa bomullshanddukar) och de ska torkas separat från kläder som suger åt sig ludd (exempelvis ett par svarta linnebyxor).Dela upp stora maskiner i mindre maskiner för torkning.Kontrollera fickorna noggrant innan du torkar kläder.
Plaggen är fortfarande skrynkliga efter skrynklingseliminering.	Små maskiner med 1 till 4 plagg är optimalt.Fyll på färre plagg. Fyll med plagg av liknande typ.
Odörerna finns kvar efter programmet med kall luft.	Material som har stark lukt ska tvättas.

Informationskoder

Informationskoder kan visas för att hjälpa dig att bättre förstå vad som händer med torktumlaren.

Kod Innebörd Lösning
tC Lufttemperatursensorkontroll.		Rengör filterbehållaren eller värmeväxlarfiltret.Ring efter service om problemet kvarstår.
tC5 Kompressortemperatursensorkontroll.		Slå på strömmen efter 2-3 minuter och börja om från början igen.
dC Torktumlaren körs med luckan öppen.		Stäng luckan och starta om.Ring efter service om problemet kvarstår.
HC Kompressorn har överhettats.		Rengör filterkåpan eller värmeväxlarens filter och slå sedan på/av.Om problemet kvarstår, ska du kontakta servicecentret.
9C2 Inträffar när låg spänning upptäcks.		Kontrollera om strömsladden är isatt.Om problemet kvarstår ska du kontakta servicecentret.
5C	Vattenbehållaren är full med vatten.Tömningspumpen fungerar inte.	Töm vattenbehållaren, slå på strömmen igen och börja om från början.Ring efter service om problemet kvarstår.

För koder som inte finns angivna ovan, eller om föreslagen lösning inte åtgårdar problemet, ska du kontakta Samsungs kundtjänst eller din lokala återförsäljare för Samsung.

Låt inte en obehörig tekniker montera isär eller reparera produkten.

Materialtabell

Följande symboler erbjuder tvättanvisningar. Klädvårdsetiketterna omfattar symboler för torkning, blekning, torkning och strykning, eller för kemtvätt när det behövs. Användningen av symbolerna är konsekvent bland tillverkarna av hushållstextilier och importerade alternativ. Följ tvättetiketterna för att maximera textiliernas livslängd och minska tvättproblem.

Tvättprogram

	Normal
	Strykning/Skrynklingsresistent/Skrynklingskontroll
	Ömtålig/Fintvätt
	Handtvätt

Vattentemperatur**

** Punktsymbolerna representerar rätt tvättemperatur för olika plagg. Temperaturintervallet för Het är 41-52 °C, för Varm 29-41 °C och Kall 16-29 °C. (Tvättvattentemperaturen måste vara minst 16 °C för att tvättmedlet ska aktiveras och tvätten vara effektiv.)

Blekning

	Valfritt blekmedel (vid behov)
	Endast klorfritt (färgsäkert) Blekmedel (vid behov)
	Torktumlingsprogram

Normal

	Strykning/Skrynklingsresistent/Skrynklingskontroll
	Ömtålig/Fintvätt

Specialanvisningar

	Liggtorka/hängtorka
	Dropptorka
	Plantorka

Värmeinställning

	Hög
	Medium
	Låg
	Valfri värme
	Ingen Värme/Luft

Temperaturer för strykning eller ånga

	Hög
	Medium
	Låg

Varningssymboler för tvätt

	Tvätta inte
	Vrid ej
	Blek inte
	Torktumla inte
	Ingen ånga (vid sidan om strykning)
	Stryk inte

Kemtvätt

	Kemtvätt
	Kemtvätta inte
	Liggtorka/Hängtorka
	Droptorka
	Plantorka

Skydda miljön

Den här apparaten är tillverkad av återvinningsbara material. Om du bestämmer dig för att göra dig av med apparaten ska du observera lokala regler för avfall.

Kapa strömsladden så att enheten inte kan anslutas till en strömkälla. Ta bort luckan så att djur och småbarn inte kan fastna inne i apparaten.

Specifikationer

TYP FRONTMATAD TORKTUMLARE
MÄTT	A. Höjd 85,0 cm
	B. Bredd 60,0 cm
	C. Djup med öppen lucka 90° 109,4 cm
	D. Djup 60,0 cm
VIKT 50 kg
KRAV FÖR ELFÖRSÖRJNING 220-240 V / 50 Hz		950-1100 W
TILLÄTNA TEMPERATURER 5-35 °C

Förbrukningsdata

Modell Program Vikt (kg) Energi (kWh)				Max. längd (minuter)
DV9-serien	Bomull - Skåptorrt**	9 2,2 190
		4,5 1,12 120
	Bomull - Strykning 9 1,7 155
	Syntet - Skåptorrt 4,5 0,85 78
DV8-serien	Bomull - Skåptorrt**	8 1,98 170
		4 1,04 110
	Bomull - Strykning 8 1,54 140
	Syntet - Skåptorrt 4 0,78 72

1. * Torr tvättvikt

** EN 61121:2013 testprogram

1. Alla uppgifter utan en "stjärna" bredvid beräknades enligt EN 61121:2013

Förbrukningsdata kan variera från de nominella värden som anges ovan, beroende på tvättens storlek, typ av textilier, restfukten vid centrifugering, fluktuationer i eltillförseln och andra extra alternativ som väljs.

Specifikationsblad över hushållstortumlare

Datablad för hushållstortumlare

Enligt vad som finns angivet i EU-förordningen nr 392/2012

OBS!

" * " Asterisk(er) innebär en variant av en modell och kan vara olika: (0–9) eller (A–Z).

Samsung
Modellnamn DV9*K60**** DV8*K60****
Kapacitet kg 9,0 8,0
Typ Kondensor
Energieffektivitet
A+++ (högsta effektivitet) till D (lågsta effektivitet) A++
Energiförbrukning
Årlig energiförbrukning (AE_C)1)	kWh/år 258,0	235,0
Automatiskt styrd torktumlare Ja
Energiförbrukning (E_dry) standardbomullsprogram med full maskin	kWh 2,20 1,98
Energiförbrukning (E_dry.1/2) standardbomullsprogram med delvis fylld maskin	kWh 1,12 1,04
Avstängt läge och påslaget läge
Energiförbrukningen i avstängt läge (P_o) med fylld maskin W 0,50
Energiförbrukning i påslaget läge (P_I) med fylld maskin	W 5,00
Tid för påslaget läge	min 10
Program till vilket informationen på etiketten och specifikationerna hänvisar2)		Bomull ♀ + SKÄPTORRT ☑ + (Skrynklingseliminering ☑ av)
Programlängd för standardprogram
Genomsnittlig programtid för standardbomullsprogram med fylld och delvis fylld maskin	min	150	136
Programtid (T_dry) standardbomullsprogram med full maskin	min	190	170
Programtid (T_dry.1/2) standardbomullsprogram med delvis fylld maskin	min	120	110
Kondenseringseffektivitetsklass
A (mest effektiv) till G (minst effektiv)		B
Genomsnittlig kondenseringseffektivitet med fylld maskin	%	81
Genomsnittlig kondenseringseffektivitet med delvis fylld maskin	%	81
Genomsnittlig kondenseringseffektivitet	%	81
Luftburet buller
Torkning med fylld maskin	dB (A) re 1 pW	65
Inbyggd		Nej
Företagets namn		Samsung Electronics Co., Ltd.

1) Energiförbrukning mäts som 9 kg 258 kWh (8 kg 235 kWh) per år, baserat på 160 torkningar med standardbomullsprogrammet med fylld och delvis fylld maskin samt förbrukningen i lägeffektslägena. Faktisk energiförbrukning per program varierar beroende på hur enheten används.
2) "Standardbomullsprogrammet" som används med fylld och delvis fylld maskin är standardtorkningsprogrammet som informationen på etiketten och specifikationerna hänvisar till. Att det här programmet är lämpligt för att torka normalblöt bomullstvätt och att det är det mest effektiva programmet vad gäller energiförbrukning för bomull.

Förbrukningsdata kan variera från de nominella värden som anges ovan, beroende på tvättens storlek, typ av textilier, restfukten vid centrifugering, fluktuationer i eltillförseln och andra extra alternativ som väljs.

Anteckning

FRÅGOR ELLER KOMMENTARER?

LAND RING ELLER BESÖK OSS PÅ WEBBEN
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
NORWAY 21629099 www.samsung.com/no/support
SWEDEN 0771 726 786 www.samsung.com/se/support

Varmepumpetørker

Brukerhåndbok

DV9*K60**** / DV8*K60****

afledningsslange (2 m)

Installer afledningsslangen, så vandet kan afledes forsvarligt.

A. Stabling med beslag

B. Skrue
