17994 - Lövsug Grouw - Gratis bruksanvisning och manual

Märke	Grouw
Modell	17994
Produkttyp	Lövblås med sug- och sönderdelningsfunktion
Spänning / Frekvens	230-240 V ~ 50 Hz
Effekt	3000 W
Funktioner	Blåsa, suga, sönderdela
Tomgångsvarvtal	9.000 - 14.000 varv/min
Lufthastighet	160 - 270 km/h
Luftmängd	max. 13,2 m³/min
Uppsamlingspåsens volym	35 l
Sönderdelningsförhållande	10:1
Ljudtrycksnivå (L_pA)	84,1 dB(A) (K=3 dB(A))
Ljudeffektnivå (L_WA)	102 dB(A) (K=2,21 dB(A))
Vibration (a_h)	7,49 m/s² (K=1,5 m/s²)
Skyddsklass	II (dubbel isolerad)
Säkerhetsanvisningar	Hörselskydd, ögonskydd, dammask, arbetshandskar rekommenderas
Rengöring	Med fuktig trasa, låt ingen vätska komma in i motorn
Avfallshantering	Elektriska apparater slängs inte i hushållssoporna, använd kommunala insamlingsställen
Leveransomfattning	Lövblås, uppsamlingspåse, bärrem, hjul, insugningsrör

Vanliga frågor - 17994 Grouw

Hur monterar jag insugningsrören och hjulen?

Skjut in det nedre insugningsröret (1) i det övre (2) och dra åt skruvarna. Skjut sedan det övre röret in i öppningen på motordelen (6) och skruva fast. Montera hjulen (12) på det nedre insugningsröret.

Hur växlar jag mellan funktionerna blåsa, suga och sönderdela?

Använd funktionsväljaren (7) på motordelen. Ställ in den på 'b' för blåsning, 's' för sugning eller 'z' för sönderdelning. Vid sugning sönderdelas lövet automatiskt.

Vilken skyddsutrustning bör jag bära?

Bär skyddsglasögon, arbetshandskar, hörselskydd och en dammask för att undvika skador och bullerexponering.

Får jag använda apparaten i regn eller fuktig miljö?

Nej, använd inte apparaten i regn eller fuktig omgivning för att undvika elchock. Den är endast avsedd för torra förhållanden.

Hur rengör jag lövblåsen?

Rengör delarna med en fuktig trasa, eventuellt med lite rengöringsmedel. Se till att ingen vätska kommer in i motorn. Håll ventilationsöppningarna fria från gräs och smuts.

Vad gör jag om insugningsröret är blockerat?

Koppla bort apparaten från elnätet och avlägsna blockeringen försiktigt. Använd inte apparaten med blockerat insugningsrör eftersom skador kan uppstå.

Kan uppsamlingspåsen repareras?

Nej, en skadad uppsamlingspåse kan inte repareras och måste ersättas med en ny. Töm påsen regelbundet när den är ungefär 2/3 full.

Hur ställer jag in hastigheten?

Vrid varvtalsreglaget (9) på motordelen för att justera varvtalet mellan 9.000 och 14.000 varv/min. Därmed ändras lufthastigheten.

Hur gör jag mig av med apparaten vid slutet av dess livslängd?

Elektriska apparater hör inte hemma i hushållssoporna. Lämna apparaten på en kommunal insamlingsplats eller en återvinningscentral för att säkerställa miljövänlig avfallshantering.

Var hittar jag modellnumret?

Modellnumret (17994) finns på framsidan av bruksanvisningen och på typskylten på apparaten. Ha detta till hands vid förfrågningar till service.

BRUKSANVISNING 17994 Grouw

SE: Läs bruksanvisningen före användning!

SE: Använd hörselskydd!

SE: Använd ögonskydd!

SE: Använd munskydd!

SE: Använd arbetshandskar!

SE: Denna produkt är dubbelisolerad och tillhör skyddsklass II.

Luk lynlåsen, när opsamlerposen er tömt.

Lukk glidelåsen när oppsamlerposen er tömt.

Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets :ypeskilt.

Vår det gjelder:

Reklamasjoner

Reservedeler

Returvarer

Garantivarer

www.schou.com

Miljøinformasjon

För att du ska få så stor glädje som möjligt av din nya lövsug rekommenderar vi att du läser denna bruksanvisning innan du börjar använda apparaten.

Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spänning/frekvens: 230-240 V\~ 50 Hz

Effekt: 3 000 W

3 funktioner: suga, blåsa och mala

Varvtal: 9 000-14 000 v/min

Lufthastighet: 160-270 km/h

Luftmängd: max. 13,2 m ^3 /min

Uppsamlingspåsens kapacitet: 35 l

Kvarnens komprimeringsfaktor: 10:1

Ljudtryck, L_A : 84,1 dB(A), K _3A : 3 dB(A)

Ljudeff ekt, L_WA : 102 dB(A), K _NA : 2,21 dB(A)

Vibration: Ah 7,49 m/s ^2 K:1,5m/s

Tabellen nedan visar hur lång tid man dagligen får utsättas för vibrationer om vibrationsbelastningen på 2,5 m/ ^2 inte ska överskridas:

Vibration	Max. exponering
2,5 m/s ^2	8 timmar
3,5 m/s ^2	4 timmar
5 m/s ^2	2 timmar
7 m/s ^2	1 timme
10 m/s ^2	30 minuter

Säkerhetsföreskrifter

Lövsugen är avsedd för att blåsa bort, suga upp och mala torra nedfallna löv från träd och buskar. Lövsugen är inte avsedd för andra ändamål eller för kommersiellt bruk.

Använd skyddsglasögon, arbetshandskar och hörselskydd.

Använd inte lövsugen vid regn och ej heller i fuktig miljö.

Använd inte lövsugen om insugningsröret är blockerat. Koppla bort lövsugen från elnätet och avlägsna blockeringen innan du återupptar arbetet.

Använd inte lövsugen för sugning om uppsamlingspåsen inte är korrekt monterad, eller om den är full.

Håll sladden på avständ från insuget under användning.

Rikta inte lövsugen mot personer, djur eller ömtåliga föremål, t.ex. fönster.

Håll alltid i båda handtagen när du använder lövsugen.

Använd endast lövsugen för att suga upp löv, gräs och liknande. Stora eller hårda föremål, t.ex. stenar, kvistar och grenar, kan skada lövsugens delar.

Håll händer, stenar och stora föremål på avständ från insuget under användning.

Använd inte lövsugen för att blåsa på varm aska eller öppen eld.

Se till att motorns ventilationsöppningar inte täcks över under användning.

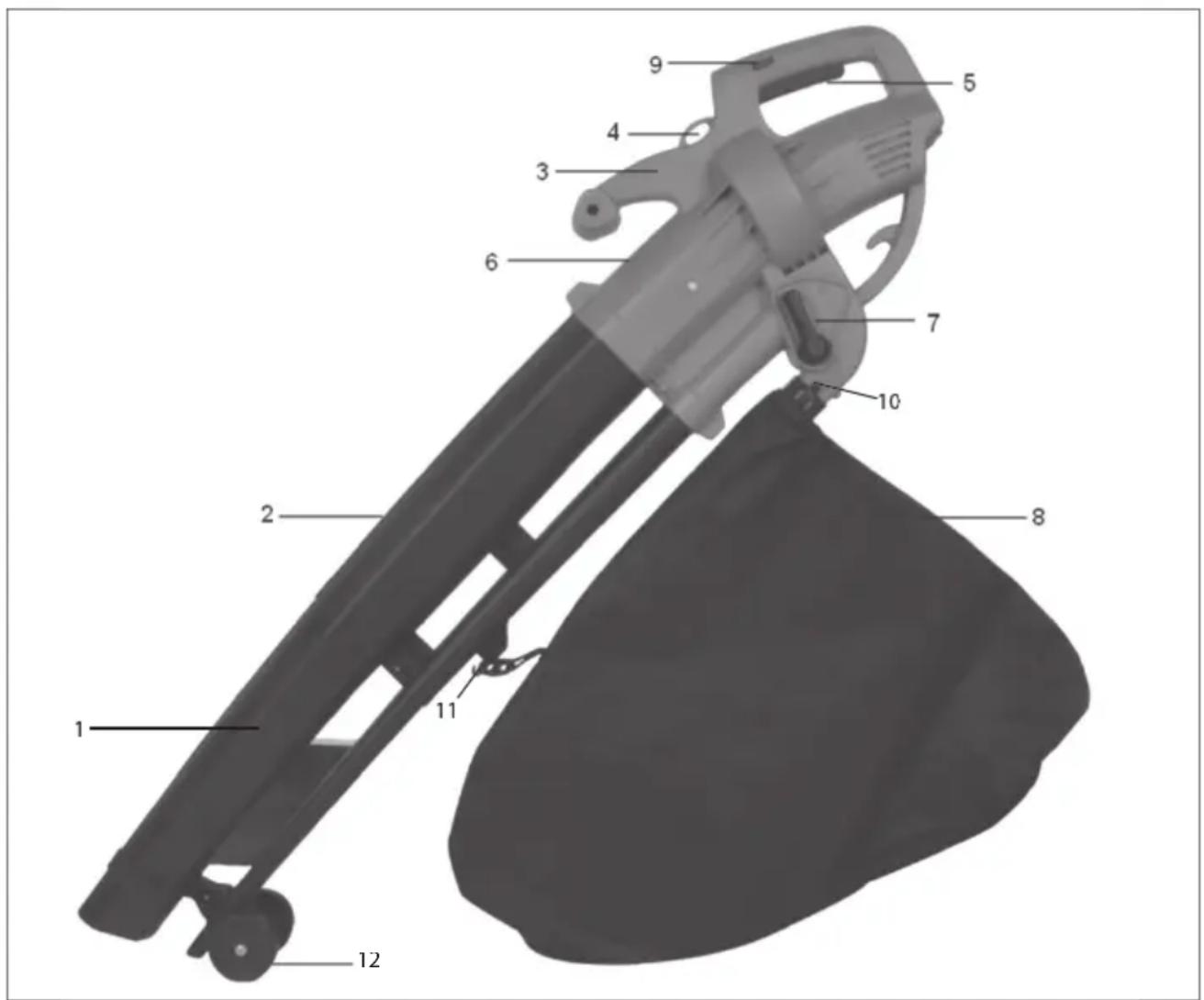

Lövsugens delar

1. Nedre insugningsrör
2. Övre insugningsrör
3. Stödhandtag
4. Ögla för bärrem
5. Strömbrytare
6. Motordel
7. Funktionsväljare
8. Uppsamlingspåse
9. Hastighetsväljare
10. Anslutningsrör
11. Krok
12. Hjul

Förberedelser

Montering av insugningsrör och hjul

škjut det nedre insugningsröret (1) så ångt in i det övre insugningsröret (2) som möjligt och dra åt skruvarna för att fästa nsugningsrören ordentligt till varandra.

Skjut in det övre insugningsröret (2) i öppningen på motordelen (6) och sätt fast det genom att dra åt skruvarna.

Montering av hjul

Montera hjulen (12) på den nedre nsugningsröret.

Vlontering av uppsamlingspåse

nnan uppsamlingspåsen (8) monteras ska du kontrollera funktionsväljaren (6) kan röra sig behindrat.

Montera uppsamlingspåsens öppning på anslutningsröret (10) på motordelen, så att den sluter tätt på fl änsen.

- laka fast uppsamlingspåsens ögla på kroken 11).

Montering av bärrem

Sätt fast clipsen på bärremmen i öglan (4) vid stödhandtaget (3) och justera den så att lövsugen hänger bekvämt i en bra arbetshöjd, medan dess framsida vilar på de vå hjulen (12).

Användning

Anslut lövsugen till en förlängningssladd. Sätt in stickproppen i natuttaget.

Förlängningssladden ska vara avsedd för utomhusbruk.

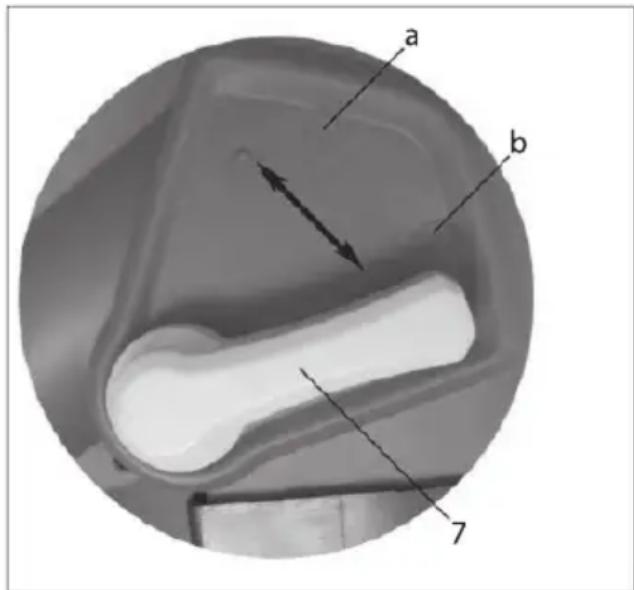

Använd funktionsväljaren (7) för att välja om övsugen ska blåsa (a) eller suga och mala (b). När lövsugen fungerar som en sug, mals de insugna löven sönder av impellern under insugningen och ansamlas i uppsamlingspåsen för enkel kompostering.

Uppsamlingspåsen ska tömmas när den är fylld till cirka 2/3, eftersom det ger bästa sugeff ekt och skonar uppsamlingspåsen En förstörd uppsamlingspåse kan inte repareras, utan ska bytas. Öppna blixtlåset på uppsamlingspåsen och töm innehållet i en kompost eller i en behållare för komposterbart avfall.

Stäng blixtlåset när uppsamlingspåsen är tömd.

När lövsugen ska fungera som en blås ska uppsamlingspåsen vara tömd, eftersom innehållet annars blåses ut!

Ställ in hastigheten genom att vrida på hastighetsväljaren (9).

Starta lövsugen genom att trycka in strömbrytaren (5).

Håll fast i båda handtagen och rör insugsmunstycket från sida till sida med jämna, glidande rörelser.

Släpp strömbrytaren för att stänga av lövsugen.

Rengöring och underhåll

Rengör lövsugens yttre delar med en fuktig trasa och eventuellt lite rengöringsmedel. Det får inte tränga in vatten i motorn!

Var noga med att ta bort gräs och liknande från ventilationsöppningarna.

Använd inte starka, frätande eller slipande rengöringsmedel, eftersom dessa kan skada lövsugens plastdelar.

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• www.schou.com

Miljöinformation

Elektriska och elektroniska produkter (EEE) innehåller material, komponenter och ämnen som kan vara farliga och skadliga för människors hälsa och för miljön om avfallet av elektriska och elektroniska produkter (WEEE) inte bortskaff as korrekt. Produkter som är markerade med en "överkryssad sophink" är elektriska och elektroniska produkter. Den överkryssade sophinken symboliserar att avfall av elektriska och elektroniska produkter inte får bortskaff as tillsammans med osorterat hushållsavfall, utan de ska samlas in separat.

Tillverkad i Folkrepubliken Kina (PRC)

Alla rättigheter förbehälles. Innehället i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från Schou Company A/S.

EG-försäkran om överensstämmelse

Tillverkare: Schou Company A/S, Nordager 31, 6000 Kolding, Danmark, förklarar härmed att

LÖVSUG MED KVARN

17994

230-240 V\~ 50 Hz - 3000 W

ir framställd i överensstämmelse med öljande standarder eller normativa dokument:

EN 50636-2-100:2014

EN 60335-1:2012+A11

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

enligt bestämmelserna i direktiven

2006/42/EG Maskindirektivet

2014/30/EU EMC-direktivet

Kirsten Vibeke Jensen
