Produkttyp	Inbyggd elektrisk ugn
Märke	Samsung
Modell	NV70K1340BS/EE, NV70K1340BW, NV70K1340BB, NV70K1310BS, NV70K1310BB
Ugnens totala mått (H x B x D)	595 x 595 x 550 mm
Inbyggnadsskåpets mått (min)	Bredd: 560 mm, Höjd: 590-600 mm, Djup: 550 mm
Nettovikt	32,6 kg
Ugnsvolym	70 L
Energieffektivitetsklass	A
Energiförbrukning (konventionell)	0,99 kWh/cykel
Energiförbrukning (varmluft)	0,87 kWh/cykel
Värmekälla	Elektricitet
Antal ugnsutrymmen	1
Tillagningslägen	Varmluft, Konventionell, Värme uppifrån + varmluft, Värme nerifrån + varmluft, Stor grill, Snabb förvärmning
Temperaturområde	50 °C till 250 °C (grill: effektnivåer 1-3)
Ugnsbelysning	Ja (manuell aktivering)
Barnlås	Ja
Timer	Upp till 23 h 59 min
Snabb förvärmning	Ja
Dörrtyp	Treglas, löstagbar för rengöring
Rengöring	Katalytisk emalj (vissa modeller); manuell rengöring med milt rengöringsmedel
Medföljande tillbehör	Galler, bakplåt, universalplåt, extra djup plåt (modellberoende), utdragbara skenor (modellberoende)
Mekaniskt lås	Ja
Elanslutning	220-240 V, kabel H05RR-F eller H05VV-F, min. 1,5-2,5 mm²
Garanti och support	Se manual för landspecifik kontakt

Vanliga frågor - NV70K1340BS/EE SAMSUNG

Hur ställer jag in tiden på ugnen?

Tryck och håll inne Klocka-knappen i 3 sekunder. Använd upp/ner-knapparna för att ställa in timme och minut, tryck sedan på klockknappen igen.

Hur aktiverar jag barnlåset?

I läget Av eller Ugnsbelysning, tryck och håll inne upp- och ner-knapparna samtidigt i 3 sekunder. Displayen visar 'L'. Upprepa för att avaktivera.

Vad ska jag göra om ugnen inte värms?

Se till att dörren är stängd, ugnen är korrekt inställd på ett tillagningsläge och att husets säkring inte har löst ut. Om problemet kvarstår, kontakta Samsungs support.

Hur rengör jag ugnens insida?

Låt ugnen svalna. Använd ett milt rengöringsmedel och en mjuk trasa. För envis smuts, använd ett speciellt ugnsrengöringsmedel. Använd inte slipande rengöringsmedel eller metallskrapor.

Hur tar jag bort ugnsdörren för rengöring?

Öppna dörren helt, vänd klämmorna på båda gångjärnen. Stäng dörren till cirka 70°, lyft och dra sedan dörren uppåt. Återmontera genom att utföra stegen i omvänd ordning och se till att klämmorna är stängda.

Hur byter jag ugnens glödlampa?

Stäng av ugnen och koppla bort strömmen. Ta bort glaskåpan genom att vrida moturs. Byt till en 25-40 W, 230-240 V, 300 °C värmebeständig glödlampa. Använd en torr trasa för att hantera glödlampan.

Vad är funktionen 'Snabb förvärmning' och hur använder jag den?

Snabb förvärmning värmer snabbt upp ugnen till en inställd temperatur. Vrid lägesväljaren till symbolen för snabb förvärmning, ställ in temperaturen med värdereglaget, och växla sedan efter förvärmning till önskat tillagningsläge.

Varför kommer det ånga från dörren under tillagning?

Lite ånga är normalt, särskilt med livsmedel med hög fukthalt. Se till att dörrtätningen är ren. Om det är överdrivet, kontrollera korrekt installation eller kontakta service.

Hur ställer jag in timern utan att starta tillagning?

Tryck på Timer-knappen, använd upp/ner för att ställa in tiden (max 23:59), tryck sedan på timer-knappen igen. Ugnen piper när tiden är slut.

Vilka tillbehör medföljer min ugn?

Din ugn levereras med ett galler, en bakplåt och en universalplåt. Vissa modeller inkluderar även en extra djup plåt, gallerinsats och utdragbara skenor. Se manualen för din specifika modell.

BRUKSANVISNING NV70K1340BS/EE SAMSUNG

Användar- och installationsmanual

Använda denna manual 3

Följande symboler används i cenna bruksanvisning: 3

Säkerhetsinstruktioner 3

Viktiga sakerhetsföreskrifter 3

Korrekl avfallshantering av produkten (elektriska och elektroniska produkter) 6

Autofunktion för energibesparing. 6

Installation 6

Vad som medföljer 6

Strömanslutning

Montering i skåp 8

7

Innan du börjar 9

Första inställningarna 9

Lukt av ny ugn 9

Tillbehör

Mekaniskt läs 11

10

Användning 11

Manöverpanel	11
Snabb förvärmning	12
Tillagningstid	12
Tillagningslägen	13
Avbryta tillagningen	14
Bekvämlighet	14

Smart tillagning 15

Manuell tillagning 15

Testrätter 18

Underhåll 19

Rengöring 19

Byte 21

Felsökning 22

Kontrollpunkter 22

Informationskoder 24

Bilaga 24

Produktdatablad 24

2 Svenska

Använda denna manual

Tack för att du valde en inbyggnadsugn från SAMSUNG.

Denna bruksanvisning innehåller viktig information om säkerhet och instruktioner avsedda att vägleda dig vid användning och underhåll av apparaten. yhnn Ta god tid på dig att läsa denna bruksanvisning innan du använder ugnen och behåll denna bok för framtida referens.

Följande symboler används i denna bruksanvisning:

▲ WARNING!

Farlig och osåker hantering kan resultera i allvarliga personskador, dödsfall och/eller skada på egendom.

⚠️ VAR FÖRSIKTIG!

Farliga eller osakra åtgårder som kan leda till personskada och/eller skada på egendom.

OBS!

Användbara tips, rekommendationer eller information som hjälper användare att hantera produkten.

Säkerhetsinstruktioner

Installationen av denna ugn måste utföras av en behörig elektriker. Installatören ansvarar för anslutning av apparaten till strömförsorjningen med beaktande av tillampliga såkerhetsrekommendationer.

Viktiga säkerhetsföreskrifter

▲ VARNING!

Den här enheten är inte avsedd att användas av några personer (inklusive barn) med nedsatt fysisk, psykisk eller mental förmåga, eller avsaknad av erfarenhet och kunskap, om personen eller personerna inte har någon som övervakar och instruerar angående enhetsanvändningen av en person som ansvarar för deras säkerhet.

Barn ska övervakas av en vuxen så att de inte leker med apparaten.

Om nätsladden är defekt ska den bytas ut mot en specialsladd eller en enhet som är tillgänglig hos tillverkaren eller en auktoriserad servicetekniker. (Endast fast kabeltyp)

Om strömkabeln skadas måste den bytas ut av tillverkaren, en servicetekniker eller liknande kvalificerad person för att undvika fara. (Endast montering med strömsladd)

Det ska gå att koppla bort enheten från strömförsörjningen efter installationen. Urkoppling blir enkel genom att ha kontakten åtkomlig eller genom att integrera en strömbrytare i det fasta kablaget i enlighet med kablagereglerna.

Svenska 3

SäkerhetsinstruktionerSäkerhetsinstruktioner

Fästmetoden ska inte vara lim då detta inte anses vara en tillförlitlig fästmetod.

Apparaten blir varm under användning. Omsorg bör vidtas för att undvika att röra värmeelementen inuti ugnen.

Delar som är lättåtkomliga kan bli heta under användning. Små barn ska hållas på avständ.

Om enheten har ång- eller självrengöringsfunktion, måste spill avlägsnas före rengöring och inga verktyg får lämnas i ugnen under ång- eller självrengöring. Rengöringsfunktionen beror på modellen.

Om den här enheten har självrengörande funktioner kan ytorna bli hetare än vanligt under självrengöringsprocessen och barn ska hållas på avständ. Rengöringsfunktionen beror på modellen.

Använd bara rekommenderad termometer för den här ugnen. (Endast modeller med termometer)

Ångrengörare får inte användas.

Utrustningen ska vara helt avstängd vid byte av lampa för att undvika risk för elektriska stötar.

Använd inte slipmedel eller vassa metallskrapor för att rengöra ugnens glas eftersom det kan repa ytorna, vilket kan leda till att glaset spricker.

Enheten och dess åtkomliga delar kan bli heta under användning.

Omsorg bör vidtas för att undvika att röra värmeelementen. Barn under 8 år ska inte använda apparaten utan ständig övervakning.

Denna apparat kan användas av barn från 8 år och äldre och personer med nedsatt fysisk, sensorisk eller mental förmåga eller utan erfarenhet och kunskap om de har övervakats eller instruerats i att använda apparaten på ett säkert sätt och förstår riskerna i samband med att använda apparaten. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning. Temperaturen på yttre ytor kan vara hög när enheten används.

Luckan eller den yttre ytan kan bli varm när enheten används.

Förvara apparaten och dess sladd utom räckhåll för barn som är yngre än 8 år.

Apparaterna är inte avsedda att användas med en extern timer eller separat fjärrstyrning.

Placera den uppbända ramsidan i den bakre delen som stöd för vilopositionen vid tillagning av stora mängder. (Modellberoende)

⚠️ VAR FÖRSIKTIG!

Om ugnen har skadats under transport får den inte anslutas.

Denna apparat får endast anslutas till strömförsörjningen av en särskilt behörig elektriker.

Vid problem med eller skada på apparaten ska du inte forsoka använda den.

Reparationer får endast utföras av en behörig elektriker. En felaktigt utförd reparation kan leda till allvarliga skador på dig själy och andra. Om din ugn behöver repareras ska du kontakta ett SAMSUNG-servicecenter eller din återförsäljare.

Elektriska ledningar och kablar får inte komma i kontakt med ugnen.

Ugnen ska anslutas till strömförsörjningen med en godkänd kretsbrytare eller säkring. Använd aldrig grenuttag eller förlängningssladdar.

Apparatens strömförsörjning ska kopplas från vid reparation eller rengöring.

Var försiktig vid anslutning av elektrisk utrustning till uttag i närheten av ugnen.

Om apparaten har en ång - eller varmluftstillagningsfunktion ska du inte använda den när vattentillförselenheten är skadad. (Endast för modeller med ång- eller varmluftsfunktion) om enheten är skadad eller har sprickor ska du inte använda den utan kontakta närmaste servicecenter. (Endast för modeller med ång- eller varmluftsfunktion)

Denna ugn är endast avsedd för tillagning av mat för hushållsanvändning.

Under användning blir ugnens inre ytor tillräckligt heta för att orsaka brännskador. Rör inte vid värmeelementen eller ugnens inre ytor förrän de har svalnat.

Förvara aldrig antändbara material i ugnen.

Ugnens ytor blir heta när apparaten används vid hög temperatur under en längre tid. Vid tillagning ska du vara försiktig då du öppnar ugnsluckan, eftersom het luft och ånga snabbt strömmar ut.

Vid tillagning av rätter som innehåller alkohol kan alkoholen dunsta vid höga

temperaturer och ångan kan fatta eld om den kommer i kontakt med ugnens heta delar.

För din säkerhet ska du inte använda ång- eller högtrycksapparater för rengöring.

Barn ska hållas på säkert avständ när ugnen används.

Frysta livsmedel, tex. pizza, ska tillagas på det stora gallret. Om bakplåten används kan den deformeras på grund av de stora temperaturskillnaderna.

Hall inte vatten i ugnens botten när den är het. Detta kan orsaka skada på den emaljerade ytan.

Ugnsluckan ska vara stängd under tillagning.

Lågg inte aluminiumfolie i botten av ugnen och placera inte bakplåtar eller formar på den. Aluminiumfolie blockerar värmen, vilket kan orsaka skador på den emaljerade ytan och därmed leda till dåliga tillagningsresultat.

Fruktjuicer efterlämnar flackar som kan bli permanenta på ugnens emailerade ytor.

Vid tillagning av mycket mjuka kakor ska ett djupt karl användas.

Ställ inte eldfasta lergods på den öppna ugnslucken.

Håll barn borta från luckan när du öppnar eller stänger den, eftersom de kan slå sig på luckan eller fastna med fingrarna i den.

Du ska inte kliva på, sitta på eller placera tunga föremål på luckan.

Oppna inte luckan med onödigt mycket kraft.

VARNING!: Koppla inte ur apparaten från strömmen efter att tillagningsprocessen är klar.

VARNING!: Låt inte luckan stå öppen när ugnen är på.

Säkerhetsinstruktioner

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. Iadcare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för åndamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanyändare bör kontakta återförsäljaren som sält produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html om du vill veta mer om Samsungs miljöengagemang och om produktspecifika lagenliga skyldigheter (t.ex. REACH).

Autofunktion för energibesparing

- Om ingen användarinmatning görs under en viss tid medan apparaten är på slutar apparaten att fungera och försätts i standby-läge.

Installation

▲ WARNING!

Den här ugnen får endast anslutas av en kvalificerad tekniker. Installatören ansvarar för att ansluta ugnen till strömkällan och att följa de säkerhetsregler som gåller i ditt område.

Vad som medföljer

Kontrollera att alla delar och tillbehör medföljer i produktens förpackning. Om du har problem med ugnen eller tillbehör ska du kontakta ett lokalt Samsung-kundcenter eller återförsäljaren.

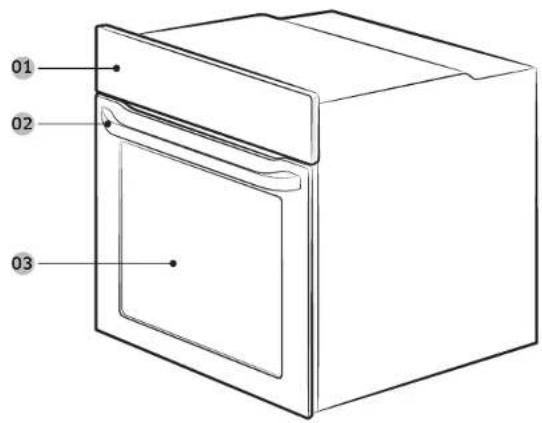

En överblick över ugnen

01 Manöverpanel 02 Luckhandtag 03 Lucka

Tillbehör

Med ugnen medföljer flera tillbehör som hjälper dig att förbereda olika typer av mat.

Caller Gallerinlägg ^ Bakplát ^

Universalplåt* Extra djup plåt* Teleskopiska falsar*

OBS!

Tillgånglighet för tillbehör markerade med en asterisk (*) beror på ugnsmodell.

Strömanslutning

Anslut ugnen till ett eluttag. Om inget vägguttag är tillgängligt på grund av gränser för tilläten spänning ska du använda en flerpolig brytare (med minst 3 mm utrymme mellan) för att uppfylla säkerhetskraven. Använd en tillräckligt lång strömkabel som stöder specifikationen H05 RR-F eller H05 VV-F, min. 1,5-2,5 mm ^2 .

01 BRUN eller SVART
02 BLA eller VIT
03 GUL och GRÖN

Märkström (A) Minsta tvärsnitsyta
10 < A ≤ 16 1.5 mm	2
16 < A ≤ 25 2.5 mm	2

Kontrollera utgångsspecifikationerna på dekalen som sitter på ugnen. Öppna den bakre luckan på ugnen med en skruvmejsel och skruva bort skruvarna på slangklämman. Anslut sedan strömkablarna till rätt anslutningspol.
(Äpolen är avsedd för jord. Anslut först den gulgröna kabeln (jord), som måste vara längre än de andra. Om ou använder en stickkontakt måste stickkontakten vara åtkomlig efter att ugnen har installerats. Samsung är inte ansvarigt för olyckor på grund av avsaknad av eller foklaktig jord.

▲ WARNING!

Kliv inte på och vrid inte på kablarna under installation och håll dem borta från de värmeavgivande delarna på ugnen.

Svenska 7

Installation

Montering i skāp

Öm ugnen installeras inbyggol i ett skåp måste skåpets plastytor och adhesiva delar tåla upp till 90 °C och möblerna bredvid upp till 75 °C. Samsung är inte ansvarigt för skada på möbler på grund av ugnens värmeavgivning.

Ugnen måste vara ordentligt ventilerad. Utrymmet för ventilation bör vara 50 mm mellan det nedre hyllplanet och bärande vägg. Om du installerar ugnen under en håll ska du följa hållens installationsinstruktioner.

Måttkrav för installation

Det inbyggda skåpet måste ha ventiler (E) för att ventilera varme och cirkulera luften.

Under diskho (mm)

A Minst 550
B Minst 560
C Minst 600
D	Minst 460 x Minst 50

OBS!

Det inbyggda skåpet måste ha ventiler (D) för att ventilera värme och cirkulera luften.

8 Svenska

Montering av ugnen

Se till att lämna ett utrymme (A) på åtminstone 5 mm mellan ugnen och varje sida av skåpet.

För in ugnen helt och hålet i skåpet och fixera den på báda sidorna med hjälp av de två skruvarna.

När installationen är klar ska du ta bort skydosfilmen, tejpen och annat förpackningsmaterial samt ta ut medföljande tillbehör ur ugnen. För att ta ur ugnen ur skåpet ska du först koopla bort strömtörsörjningen till ugnen och sedan skruva bort två skruvar på båda sidorna om ugnen.

▲ WARNING!

Ugnen måste ha ventilation för att fungera normalt. Blockera under inga omständigheter ventilationen.

OBS!

Ugnens verkliga utseende kan variera mellan olika modeller.

Innan du börjar

Första inställningarna

Når du slår på ugnen för första gången visas standardtiden "12:00" på skärmen och timsymbolen ("12") blinkar. Cör följande för att ställa in aktuell tid.

1. Använd knaoparna ∥ for att ange timme. Tryck sedan på Ⓞ Minutsiffran blinkar.

1. Använd knapparna ⚠ för att ange minut. Tryck secan på Ⓔ

Om du vill andra aktuell tid efter den här initiala installningen håller du 📊tryckt i 3 sekunder och följer stegen ovan.

Lukt av ny ugn

Innen ugnen används första gången ska den rengöras invändigt för att avlägsna lukten av ny ugn.

1. Ta bort alla tillbehör ur ugnen.
2. Kör ugnen med varmluft på 200 °C eller traditionellt på 200 °C under en timmes tid. Det förbränner eventuella rester från tillverkningen.
3. Når du är klar ska du stänga av ugnen.

Svenska 9

Innan du börjar

Tillbehör

Första gången du använder ugnen ska alla tillbehör rengöras med varmt vatten, diskmedel och en mjuk, ren trasa.

01 Nivà 1 02 Nivà 2

03 Nivà 3 04 Nivà 4

05 Nivà 5

• Sätt i tillbehören i rätt position inuti ugnen.
• Tillåt minst 1 cm utrymme från tillbehöret och ugnens botten och från något annat tillbehör.
• Var försiktig när du tar ut matkärl eller tillbehör ur ugnen. Varma maträtter kan orsaka brännskador.
• Tillbehören kan deformeras när de värms upp. När de har svalnat återfår de sin ursprungliga form och sitt ursprungliga utseende och prestanda.

Grundläggande användning

For battre matlagningsuppleve se bör du bekanta dig med hur varje till behor används.

Galler Gallret är till för	att grilla och steka. Sätt in gallret på platsmed de utskjutande delarna (stopp på báda sidor) framåt
Gallerinlägg* Gallerinlägget används i kombination med plåten för attförhindra att vätskä droppar ned på ugnens botten.
Bakplåt* Bakplåten (ojup: 20 mm) används för att baka bakelscr. kakoroch andra bakverk. Sätt in den med den lutande delen framåt.
Universalplåt* Universaliplåten (ojup: 30 mm) används för tillagning ochstekning. Använd gallerinlägget för att undvika att vätskadropar på ugnens botten.Sätt in den med den lutande delen framåt.

Extra djup plåt* Extra djupa plåten (djup: 50 mm) används för att steka med eller utan grillinlägget. Sätt in den med den lutande delen framåt.

Teleskopiska falsar* Använd brickan med teleskopiska falsar för att föra in plåten på följande satt:1. Dra ut brickan med falsar ur ugnen.2. Lägg plåten på brickan med falsar och skjut in brickan i ugnen.3. Stäng ugnsluckan.

OBS!

Tillgånglighet för till behör markerade med en asterisk (*) beror på ugnsmodell.

10 Svenska

Mekaniskt läs

Installation

1. Sätt den tunna delen (A) av det mekaniska låset i motsvarande plats på låsets handtag så som visas på bilden.
2. Dra åt skruven på låsets handtag.

Avinstallation

- Lossa och ta bort skruven från läsets handtag.

Lås/lås upp

• För att oppna dörren ska du försiktigt lyfta upp läsets handtag för att läsa upp dörren. Oppna sedan dörren.
• För att låsa dörren är det bara att stänga den. Det mekaniska läset läser dörren automatiskt.

Användning

Manöverpanel

Frontpanelen går att få i flera olika material och färger. Ugnens verkliga utseende kan andras utan föregående meddelance för att förbättra ugnens kvalitet.

01 Lägesväljaren	Vrid för att välje ett tillagningsläge eller en funktion.
02 Skårm	Visar tidsinformationen eller en kort beskrivning av valt läge.
03 Tillagningstid/klocka	Tryck för att ställa in tillagningstiden.Håll intryckt i 3 sekunder för att ställa in aktuell tid.
04 Upp/ned	Använd för att justera inställningsvärdet på klockan eller timerinstallningarna.
05 Timer Med timern	kan du kontrollera tiden eller tid kvar under tillagning.
06 Inställningsratt	Använd inställningsratten för att ställa in temperaturen eller effektnivå för grillning.

OBS!

Om du trycker på displayen med plasthandskar eller grytlappar fungerar den eventuellt inte korrekt.

Användning

Lägesväljaren
01 Av
02 Snabb förvärmning
03 Tillagningslägen
04 Ugnslampa

Inställningsratt
01 Effektnivå för grillning
02 Temperaturinterval

Snabb förvärmning

Om du vill kan du använda Snabb förvärmning. Detta minskar väntetiden tills förvärmningen är klar avsevärt. Om du vill göra det ska du följa stegen nedan.

1. vrid på lägesväljaren för att välja 📁

2. Vrid inställningsratten för att ställa in önskad temperatur inom temperaturintervallet.

Ugnen börjar att förvärmas tills innertemperaturen när den önskade temperaturen. När förvärmningen är klar ska du byta tillbaka till valt lage.
OBS!
Förvärmning är inte nödvändigt för grillåget.

Tillagningstid

1. Tryck på Ⓕ
2. Använd knapparna ↗ for att ställa in tillagningstiden och tryck sedan på ☐ Du kan ställa in tiden till max 23 timmar och 59 minuter.
OBS!
Om du vill rensa tillagningstiden trycker du på och ställer sedan in tiden på 0:00.

Tillagningslägen

01 Grilläge

02 Tillagningslägen förutom för grilläget

Vi rekommenderar att sätta in mat i ugnen efter att förvärmningen är klar. Detta hjälper till för att få båsta resultat.

1. Vrid lägesväljaren för att välja ett tillagningsläge.
2. Vrid inställningsratten för att ställa in önskad temperatur inom temperaturintervallet. För grilläget ska du i stallet valja en effektnivå.

OBS!

Om du väljer grillfunktionen och ställer in temperaturen på mellan 50 °C och 250 °C, eller om du väljer normalt tillagningsläge och ställer in temperaturen mellan Grill 1 och 3, ombeds

du återställa temperaturen med ett meddeland (såsom visas till vänster) och en signal.

Den exakta temperaturen inuti ugnen kan matas med en godkänd termometer och enligt en auktoriserad institutions definition. Om du använder andra termometrar kan det leda till ett mätfel.

Läge		Föreslagen temperatur (°C)	Instruktioner
	Varmluft 170		Det bakre värmesystemet genererar värme som fördelas jämnt med fåkten för varmluft. Använd cet här läget för att baka och steka på flera nivåer samtidigt.
	Traditionell 200		Värmen kommer genom de övre och nedre värmesystemen. Den här funktionen ska användas för vanlig bakning och stekning av nästan alla typer av maträtter.
	Övervärme + Varmluft	190	Det övre värmesystemet genererar värme som fördelas jämnt med fåkten för varmluft. Använd cet här läget för stekning med en krispig yta (lex. krispig yta eller lasagne).
	Undervärme + Varmluft	190	Det nedre värmesystemet genererar värme som fördelas jämnt med fåkten för varmluft. Använd cet här läget för pizza, bröd eller kakor.
	Stor grill Nivå 2		Den stora grillen genererar värme. Använd det här läget för att bryna matens yta (lex. kött, lasagne eller gratänger).

Användning

Avbryta tillagningen

När tillagningen pågår vrider du lägesväljaren för att välja

OBS!

Om ugnens insida är varm:

Även efter att ugnen har stängts av körs kylfläkten automatiskt och ugnslampan är tänd tills ugnen har svalnat.

Bekvämlighet

Ugnslampa

Ugnslampan tänds automatiskt när uçnen startas.

Om du vill tända ugnslampan utan att aktivera ugnsfunktionerna vrider du lägesväljaren till

OBS!

Kylflåkten körs automatiskt när du tänder ugnslampan.

Barnlås

Barnlås inaktiverar alla kontroller för att undvika olyckor. Barnlås är endast tillgångligt i lägen Av eller Ugnslampa.

Håll knapparne 📄h intryckta samtidigt i 3 sekunder för att aktivera. Håll dem intryckta i 3 sekunder igen för att inaktivera låset på kontrollpanelen.

OBS!

Når barnlåset är aktiverat visas "L" på skärmen.

Timer

Med timern kan du kontrollera tiden eller tid kvar under tillagning.

1. Tryck på 8

2. Använd knapparna ⚠ för akt ställa in tiden och tryck sedan på 8 Du kan ställa in tiden till max 23 timmar och 59 minuter.

OBS!

Om du vill avbryta timerfunktionen trycker du på och ställer sedan in tiden 0:00.

14 Svenska

Smart tillagning

Manuell tillagning

▲ WARNING gällande akrylamid

Akrylamid produceras när mat med stärkelse tillagas, tex. chips, pommes frites och bröd och kan orsaka hålsoproblem. Det rekommenderas att denna typ av mat tillagas i låg temperatur för att undvika övertillagning, att de steks för mycket eller att de brånns.

OBS!

- Förvärmning rekommenderas för alla tillagningslägen förutom om annat anges i matlagningsguiden.

- Når du använder Eko-grill ska du placera maten i tillbehörsplåtens mitt.

Tillbehörsråd

Ugnen levereras med ett annat antal eller typ av tillbehör. Du kanske tycker att vissa tillbehör seknas i tabellen nedan. Även om du inte har tillgång till de exakta tillbehören som anges i denna matlagningsguide kan du dock fölija receptet med vad du redan har och uopnå samma resultat.

- Bakplåten och universalplåten är utbytbara.

- Vid tillagning av fet mat rekommenderar vi att sätta en plåt under gallret för att samla upp oljerester. Om gallerinsatsen följde med din ugn kan du använda den tillsammans med plåten.

- Om universalplåten eller den extra djupa plåten, eller båda, följde med din ugn år det bättre att använda den som år djupast för tillagning av fet mat.

Bakning

Vi rekommenderar att du förvarmer ugnen för bästa resultat,

Mat Tillbehör Nivå Uppvärmningstyp			Temp. (°C)	Tid (min.)
Sockerkaka Galler, ∅ 25-26 cm form		2 160-170 3	175-185	50-60
Tigerkaka Galler, Gugclhupf plåtform		3
Bakelse Galler, ∅ 20 cm plåtform för tårta		3		190-200 50-60
Jäst kaka på plåt med smulpaj	Universalplåt 2			160-180 40-50
Smulpaj Galler, 22-24 cm ugnform		3		170-180 25-30
Scones Universalplåt 3				180-190 30-35
Lasagne	Galler, 22-24 cm ugnform	3		190-200 25-30
Maränger Universalplåt 3				80-100 100-150
Sufflé	Galler, suffléformar	3 170 180 2	150-170	60-70
Äppelkaka	Universalplåt 3			190-210 10-15
Hembakad pizza, 1-1,2 kg	Universalplåt 2			180-200 20-25
Frysta, fyllda snacks	Universalplåt 2			180-190 25-35
Ostpaj Galler, 22-24 cm ugnform		2		160-170 65-75
Äppelpaj	Galler, ∅ 20 cm plåtform	2		180-200 5-10
Kyld pizza	Universalplåt 3

Svenska 15

Smart tillagning

Stekning

Mat Tillbehör Nivå Uppvärmningstyp			Temp. (°C)	Tid (min.)
Kött (nöt/gris/lamm)
Ryggbiff, 1 kg Galler + universalplåt	31		160-180	50-70
Benfri kalvfransyska, 1,5 kg	31		160-180	90-120
Fläskstek, 1 kg Galler + universalplåt	31		200-210	50-60
Fläsklägg, 1 kg Galler + universalplåt	31		160-180	100-120
Lammben med benet kvar, 1 kg	31		170-180	100-120
Fågel (kyckling/anka/kalkon)
Hel kyckling, 1,2 kg*	31		205-80	100
Kycklingdelar Galler + universalplåt	31		200-220	25-35
Ankbröst Galler + universalplåt	31		180-200	20-30
Liten kalkon, hel, 5 kg	31		180-200	120-150

Mat Tillbehör Nivå Uppvärmningstyp			Temp. (°C)	Tid (min.)
Grönsaker
Grönsaker, 0,5 kg	galler +universalplåt	31	220-230	15-20
Bakade potatishalvor, 0,5 kg	Galler +universalplåt	31	200	45-50
Fisk
Fiskfilé, bakad	Galler +universalplåt	31	200-230	10-15
Ugnsstekt fisk	Galler +universalplåt	31	180-200	30-40

* vånd efter halva tiden.

Grillning
Forvarm den tomma ugnen i 5 minuter med hjalp av den stora grillfunktionen.

Mat Tillbehör Nivå Uppvärmningstyp Temp.					Tid(min.)
Bröd
Rostat bröd Galler 5				[IMAGE]	3 2 - 4
Varma smörgåsar	Universalplåt 4			[IMAGE]	1 4 - 8
Nötkött
Stek* Galler+	universalplåt	41		[IMAGE]	3 15 - 20
Burgare* Galler+	universalplåt	41		[IMAGE]	3 15 - 20
Criskött
Fläskkotletter Galler+	universalplåt	41		[IMAGE]	3 20 - 25
Korv Galler+	universalplåt	41		[IMAGE]	3 10 - 15
Fågel
Kycklingbröst Galler+	universalplåt	41		[IMAGE]	3 30 - 35
Kycklingklubbor	Galler+universalplåt	41		[IMAGE]	3 25 - 30

* Vänd efter 2/3 av tillagningstiden.

Fryst färdig rätt

Mat	Tillbehör	Nivå Uppvärmningstyp	Temp. (°C)	Tid (min.)
Fryst pizza Galier	3		200-220	15-25
Fryst lasagne	Galler	3	180-200	45-50
Frysta pommes frites	Universalplåt	3	220-225	20-25
Frysta kroketter	Universalplåt	3	220-230	25-30

Svenska 17

Smart tillagning

Testrätter

Enligt standard EN 60350-1

1. Bakning

Rekommendationerna för bakning gäller för en föruppvarmd ugn. Använd inte funktionen Snabb förvarmning. Sätt in plåtarna med den lutande delen framåt.

Typ av livsmedel	Tillbehör Nivå Uppvärmningstyp			Temp. (°C)	Tid (min.)
Små mjuka kakor	Universalplåt 3			170	25-30
		2		165	28-33
		1+4		155	35-40
Mördegskakor Universalplåt 1+4				140	30-35
Fettfri sockerkaka	Galler + kakform med löstagbar botten (mörk beläggning, ø 26 cm)	2	160	35-40
		2		160	35-40
		1+4		155	45-50
Äppelpaj Galler + 2 kakformar med löstagbar botten * (mörk beläggning, ø 20 cm)		1 placerad diagonalt		160	70-80
		Universal plåt + galler + 2 kakformar med löstagbar botten ** (mörk beläggning, ø 20 cm)	1+3	160	80-90

* Två kakor kan läggas på gallret längst bak till vänster och längst fram till höger.
** Två kakor kan läggas i mitten ovanpå varandra.

2. Grillning

Förvärm den tomma ugnen i 5 minuter med hjälp av den stora grill funktionen.

Typ av livsmedel	Tillbehör Nivå Uppvärmningstyp Temp. Tid (min.)
Varma smörgåsar på vitt bröd	Galler	5		3	1-2
Hamburgare* (12 st.)	Galler + universalplåt (för uppsamling av dropp)	41		3	1:a 18-222:a 7-10

* Vånd efter 2/3 av tillagningstiden.

3. Stekning

Typ av livsmedel	Tillbehör Nivå	Uppvärmningstyp		Temp. (°C)	Tid (min.)
Hel kyckling* Gøller + universalplåt (för uppsamling av dropp)		31		205	80-100

* Vand efter halva tiden.

18 Svenska

Underhåll

Rengöring

▲ WARNING!

• Kontrollera att ugnen och tillbehören är svala före rengöring.
• Använd inte frätande rengöringsmedel, hårda borslar, kökssvampar eller trasor, stålull, knivar eller andra frätande material.

Ugnens insida

• Rengör ugnens insida med en trasa och ett milt rengöringsmedel eller varmt tvålvatten.
  • Rengör inte tätningslisterna för hand.
• För att undvika skada på de emailjerade ugnsytorna ska du endast använda vanliga ugnsrengöringsmedel.
• För att avlägsna envis smuts ska du använda ett särskilt ugnsrengöringsmedel.

Ugnens utsida

Rengör ugnens utsida, till exempel luckan, handtages och skärmen med en trasa och ett mitt rengoringsmedel eller varmt tvålvatten. Torka med handduk eller hushållspapper. Fett och smuts kan bli kvar, sårskilt runt handtagen på grund av den varma luften från insidan. Vi rekommenderer att handtaget görs rent efter varje användning.

Tillbehör

Tvätta tillbehören efter varje användning och torka med en kokshandiduk. För att avlägsna envis smuts kan du lägga tillbehöret i varmt tvålvatten i ca 30 minuter innan du tvättar det.

De borttagbara delarna är belagcia med en mörkgrå katalytisk emalj. De kan vara fulla med olja och fett från den cirkulerande luften under tillagning med varmluft. Denna smuts bränns dock bort i ugnstemperaturer på 200 °C eller högre.

1. Avlagsna alla tillbehör från ugnen.

2. Cor rent ugnens insida.

3. välj läget Varmluft med högsta temperatur och kör cykeln i en timme.

Ugnsluckan bör inte avlägsnas vid normal användning, men om den måste tas bort för t.ex. rengöring, skall dessa instruktioner följas.

VAR FÖRSIKTIG!

Ugnsluckan är tung.

1. Oppna luckan och vrid upp clipsen på de båda gångjarnen helt.

1. Stäng igen luckan till en vinkel på omkring 70°. Greppa i båda handtagen av ugnsluckan i mitten och dra tills gångjärnen kan tas ut.

1. För att satta tillbaka luckan efter rengöringen upprepar du steg 1 och 2 i omvånd ordning. Clipset på gångjärnet ska vara stängt på båda sidor.

Underhåll

Avlägsnande av rutan

Ugnsluckan är försedd med tre glasrutor som är placerade mot varandra. Dessa rutor kan avlägsnas för rengöring.

1. Tryck på båda knapparna på vänster och höger sida om luckan.

1. Demontera kápan och avlägsna ruta 1 och 2 från luckan.

01 Glasruta 1

1. Efter att du har rengjort glasrutorna upprepar du steg 1 och 2 i omvänd ordning för att sätta ihop luckan. Kontrollera rätt plats för glasruta 1 och 2 med hjälp av bilden.

01 Glasruta 1

02 Glasruta 2

OBS!

Vid montering av innerglas 1, skriv ut enligt riktningen nedan.

Vattensamlare

Vattenuppsamlaren samlar inte bara in överbliven fukt från tillagningen, utan även matrester. Töm och rengör vattenuppsamlaren regelbundet.

01 Vattensamlare
Göra rent upptill i ugnen (beror på modell)

1. Du kan fälla ned värmeelementet, vilket underlättar rengöringen av den övre delen av ugnons insida. Ta bort den runda muttern genom att vrida den moturs medan du håller i värmeelementet.

1. Framsidan av värmeelementet lutar neråt och kan inte avlägsnas ur ugnen. Tryck inte ner värmeelementet, det kan då deformeras.

01 Cirka 12°

1. Når rengöringen är klar ska du lyfta den övre delen av värmeelementet tillbaka till den ursprungliga nivån och vrida läsmekanismen medurs

20 Svenska

Ta loss skenorna (Beroende på modell)

1. Tryck på mittdelen av sidoskenans övre del.

1. Dra i och ta bort sidoskenan från de báda nedre hålen.

Byte

Glödlampor

1. Avlagsna glashöljet på baksidan genom att vrida moturs.
2. Byt ut ugnslampan.
3. Gör rent glashöljet.
4. Når du år klar ska du följa steg 1 ovan i omvånd ordning för att montera glashöljet.

▲ VARNING!

• Innan du byter en glödlampa ska du slå av ugnen och koppla bort strömkabeln.
• Använd endast 25.40 W / 220.240 V, 300 °C varmetäliga glödlampor. Du kan köpa gockända glödlampor på ett lokalt Samsung-servicecenter.
• Använd alltid en torr trasa när du hanterar en hallogenlampa. Detta är för att undvika att få fingeravtryck eller svett på glödlampan, vilket resulterar i en kortare livscykel.

Felsökning

Kontrollpunkter

Öm du stöter på ett problem med ugnen ska du först kontrollera tabellen nedan och prova förslagen i den. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.

Problem Orsak Åtgård
Det går inte att trycka in knapparna ordentligt.	• Det finns främmande material mellan knapparna.	• Ta bort det främmande materialet och försök igen.
	• Pekmodeller, det finns fukt på utsidan.	• Avlagsna fukten och försok igen.
	• Låsfunktionen är aktiverad.	• Kontrollera om låsfunktionen är aktiverad.
Tiden visas inte. • Om det inte finns någon strömförsörjning.		• Kontrollera om det finns någon strömförsörjning.
Ugnen fungerar inte. • Om det inte finns någon strömförsörjning.		• Kontrollera om det finns någon strömförsörjning.
Ugnen stoppar medan den används.	• Om den är bortkopplad från vägguttaget.	• Återanslut strömmen.
Strömmen slås av medan ugnen är på.	• Om kontinuerlig tillagning tar lång tid.	• Efter tillagning under lång tid måste du låta ugnen svalna.
	• Om kyifläkten inte fungerar.	• Lyssna efter ljudet från kyifläkten.
	• Om ugnen är installerad på en plats utan bra ventilation.	• Häll mellanrummen som anges i produktens installationsmanual.
	• Om flera kontakter ansluts i samma uttag.	• Använd en enda kontakt.
Det finns ingen ström i ugnen.	• Om det inte finns någon strömförsörjning.	• Kontrollera om det finns någon strömförsörjning.

Problem Orsak Åtgård
Ugnens exteriör är för varm när den fungerar.	• Om ugnen är installerad på en plats utan bra ventilation.	• Håll mellanrummen som anges i produktens installationsmanual.
Det går inte att öppna luckan på rätt sätt.	• Om det finns matrester mellan luckan och produktens insida.	• Gör rent ugnen ordentligt och öppna sedan luckan igen.
Lampan på insidan är svag eller tänds inte.	• Om lampan tänds och sedan slocknar.	• Lampan slås av automatiskt efter en viss tid för att spara energi. Du kan tända den igen genom att trycka på lampknappen.
	• Om lampan täcks med främmande material under tillagning.	• Gör rent på ugnens insida och kontrollera sedan.
Elektrisk stöt uppstår på ugnen.	• Om stromforsörjningen inte är ordentligt jordad.• Om du använder en kontakt utan jord.	• Kontrollera om stromforsörjningen är ordentligt jordad.
Det droppar vatten.	• Det kan finnas vatten eller ånga i vissa fall beroende på typ av mat. Det är inte ett problem med produkten.	• Låt ugnen svalna och torka sedan av den med en torr kokshanoduk.
Det kommer ånga genom en spricka i luckan.
Det finns vatten kvar i ugnen.
Ljusstyrkan inuti ugnen varierar.	• Ljusstyrkan ändras med effektvariationer.	• Effektvariationer under tillagning är inte ett problem med produkten, så det finns ingen anledning att oroa sig.
Problem Orsak Atgård
Tillagningen är klar, men kylfläkten körs fortfarande.	Fläkten körs automatiskt under en viss tid för att ventilcra ugnen.	Detta är inte ett problem med produkten, så det finns ingen anlocning att oroa sig.
Ugnen blir inte varm.	Om luckan är öppen.	Stäng luckan och starta om.
	Om ugnens kontroller inte är korrekt installda.	Se kapitlet om ugnens funktioner och återstall ugnen.
	Om en säkring har gått eller om brytaren har aktiverats.	Byt ut säkringarna eller återställ kretsen. Om detta inträffar flera gånger ska en auktoriserad elektriker tillkallas.
Rök kommer ur ugnen när den används.	Under första användningen.	Rok kan komma från värmesystemet när du använder ugnen första gången. Detta är inte ett problem med produkten och om du kör ugnen 2-3 gånger bör det sluta hånda.
	Om det finns mat på värmesystemen.	Låt ugnen svalna tillräckligt och ta bort maten från värmesystemet.
Det luktar bränt eller av plast när ugnen används.	Om du använder plastbchällare eller andra behällare som inte är värmetälga.	Använd glasbehållare lämpliga för varma temperaturer.

Problem Orsak Åtgård
Ugnen lagar inte maten på rätt sätt.	• Om luckan öppnes ofta under tillagning.	• Öppna inte luckan ofta om du inte tillagar mat som måste vändas. Om du öppnar luckan ofta sjunker den invändiga temperaturen och det kan påverka resultatet av din tillagning.

Felsökning

Informationskoder

Om ugnen inte fungerar visas eventuellt en informationskod på skärmen. Kontrollera tabellen nedan och prova med förslagen i den.

Kod Betycelsse Åtgård
C-20	Sensorfel	Stäng av ugnen och starta den igen. Om problemet kvarstår ska du slå av all ström under 30 sekunder eller mer och sedan ansluta igen.Om problemet inte åtgårdas ska du kontakta ett servicecenter.
C-21
C-22
C-d0	KnapproblemInträffar när en knapp hålls intryckt under en tidsperiod.	Rengör knapparna och se till att det inte finns något vatten på/ runt dem. Slå av ugnen och försök igen. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
S-01	SäkerhetsbrytareUgnen har varit i drift vid inställd temperatur under en längre tid.Under 105 °C - 16 timmarMellan 105 °C och 240 °C - 8 timmarFrån 245 °C till max. - 4 timmar	Det är inte ctt systemfel. Slå av ugnen och ta bort maten. Försök sedan igen som vanligt.

Bilaga

Produktdatablad

SAMSUNG SAMSUNG
Modellidentifiering	NV70K1340BS / NV70K1340BW / NV70K1340BB / NV70K1310BS / NV70K1310BB
Energieffektivitetsindex per utrymme (EEI utrymme)	103,6
Energieffektivitetsklass per utrymme A
Energiförbrukning som krävs för att värma en standardiserad mångd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i traditionellt läge per utrymme (elektrisk slutlig energi) (EC elektrisk utrymme)	0,99 kWh/cykel
Energiförbrukning som krävs för att värma en standardiserad mångd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i fläktläge per utrymme (elektrisk slutlig energi) (EC elektrisk utrymme)	0,87 kWh/cykel
Antal utrymmen 1
Värmekälla per utrymme (elektricitet eller gas) elektricitet
Volym per utrymme (V) 70 L
Typ av ugn Inöyggd
Apparatens massa (M) 32,6 kg

Data har fastställts i enlighet med standard EN 60350-1 och Kommissionens förordningar (EU) Nr 65/2014 och (EU) 66/2014.

PM

Energispartips

• Vid tillagning ska ugnsluckan vara stängd förutom när något behöver göras med maten. Öppna inte luckan för ofta under tillagning. På så sätt bibehålls ugnstemperaturen och du sparar energi.
• Planera användningen av ugnen för att undvika att stänga av ugnen mellan tillagningen av två rätter. Då sparar du energi och minskar tiden det tar att värma upp ugnen igen.
• Om tillagningstiden är längre än 30 minuter kan du stänga av ugnen 5-10 minuter innan slutet på tillagningstiden för att spara energi. Den kvarvarande värmen slutför tillagningsprocessen.
• När så är möjligt ska du tillaga mer än en rätt åt gången.

Svenska 25

PM

PM

SAMSUNG

FRAGOR ELLER KOMMENTARER?

LAND RING ELLER BESÖK OSS PÅ WEBBEN
AUSTRIA	0800-SAMSUNG (0800-7267864) [Only for Premium HA] 0800-366661 [Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
DENMARK 70 70 19	70 www.samsung.com/dk/support
FINLAND 030-6227	515 www.samsung.com/ft/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw. 0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz. aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
ITALIA 800-SAMSUNG (800 7267864) www.samsung.com/it/support
CYPRUS 8009 4000	only from landline, toll free	www.samsung.com/gr/support
CREECE	80111 SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LUXEMBURG 261 03 710	www.samsung.com/bc_fr/support
NETHERLANDS 088 90 80 100	www.samsung.com/nl/support
NORWAY 815 56480	www.samsung.com/no/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
SPAIN	0034902172678 www.samsung.com/es/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800 SAMSUNG)	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
UK 0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100 www.samsung.com/e/support

DC68-00768A-01

Innebygd ovn

Tilberedningsmoduser

Stoppe tilberedningen 14

Lett og praktisk 14

Smart matlaging 15

Manuell matlaging 15

Testretter 18

Vedlikehold 19

Rengjoring 19

Utskiftning 21

Feilsøking 22

Kontrollpunkter 22

Døren eller den ytre overflaten kan bli varm när apparatet er i bruk.

Denne stekeovnen er konstruert utelukkende for tilberedning av mat i husholdninger.

Ikke hell vann på bunnen av ovnen när den er varm. Dette kan forårsake skade på den emaljerte overflaten.

Tilberedningsmoduser

01 Grillmodus
02 Tilberedningsmoduser (unntatt grill)

Ovnslampen slås automatisk på när ovnen starter operasjonen.

• Abn lågen ved at løfte håndtagslåsen let, så lågen läses op. Abn derefter lågen.
• Lås lågen ved blot at lukke lågen. Den mekaniske lås låser automatisk lågen.

Brug

Betjeningspanel
