Produkttyp	Bärbar gasvärmare (Propan-Butan)
Märke	TecLime
Modell	TGH-4204
Gastyp	Propan-Butan
Gastryck	28-30 mbar
Max gasflaskstorlek	15 kg
Tändning	Piezoelektrisk tändning
Säkerhetssystem	Syreavkänningssystem (ODS)
Värmekapacitet (Max)	4100 W
Värmekapacitet (Medel)	2700 W
Värmekapacitet (Min)	1300 W
Elvärmare	Nej (Endast på TGH-6204)
Fläkt	Nej
Spänning	Ej tillämplig (endast gas)
Minsta rumsstorlek (Vardagsrum)	85 m³
Minsta rumsstorlek (Andra rum)	45 m³
Obligatorisk ventilationsarea	100 cm² utifrån
Minsta avstånd från brandfarliga material (Framsida)	2,0 m
Minsta avstånd från andra värmekällor	1,0 m
Mått (Ca)	60 x 40 x 70 cm
Vikt (Ca)	15 kg
Rengöringsmetod	Mjuk trasa med vatten och flytande rengöringsmedel
Förvaring	Koppla bort gasflaskan; förvara på torr, välventilerad plats
Garanti	24 månader från inköpsdatum

Vanliga frågor - TGH-4204 TecLime

Hur tänder jag TGH-4204 gasvärmaren?

Slå på gasflaskan. Tryck och håll ned reglagevredet i läge 1, tryck sedan på den piezoelektriska tändknappen. Håll vredet intryckt i 20 sekunder efter tändning, släpp sedan och justera till önskad värmenivå (1=min, 2=medel, 3=max).

Vilken typ av gas och regulator ska jag använda?

Använd propan-butangas i en flaska upp till 15 kg. Regulatorn måste vara av lågtryckstyp med fast kalibrering på 30 mbar, i enlighet med EN 12864:2002. Använd en slang som uppfyller nationella standarder.

Vilka är kraven på minsta rumsstorlek och ventilation?

För vardagsrum är minsta rumsstorlek 85 m³; för andra rum 45 m³ men aldrig mindre än 15 m³. Rummet måste ha en ventilationsöppning på minst 100 cm² utifrån.

Hur långt avstånd ska värmaren ha från brandfarliga material?

Framsidan (strålningsdelen) måste vara minst 2,0 meter från brandfarliga material som gardiner eller soffor. Håll minst 1,0 meter från andra värmekällor.

Hur rengör och underhåller jag värmaren?

Stäng av och låt svalna helt. Rengör utsidan med en mjuk trasa fuktad med vatten och milt rengöringsmedel. Använd inte slipande rengöringsmedel eller vatten på brännaren. Inspektera regelbundet ODS för damm eller ludd.

Vad ska jag göra om jag misstänker gasläcka?

Stäng gasflaskan. Släck alla lågor, öppna fönster och stäng av elektriska apparater. Förbered såpvatten och pensla på alla gasanslutningar. Om bubblor uppstår, stäng flaskan, dra åt anslutningarna och testa igen. Om läckan kvarstår, ring en kvalificerad tekniker.

Hur ska jag förvara värmaren när den inte används?

Koppla bort gasflaskan. Förvara flaskan på en välventilerad plats borta från brandfarliga material, helst inte i hemmet. Förvara värmaren på en torr, dammfri plats, helst i originalförpackningen.

Har denna modell en elvärmarfunktion?

Nej, TGH-4204 är endast gas. Elvärmaren och fläkten finns endast på modell TGH-6204.

Hur byter jag gasflaskan?

Se till att flaskventilen är stängd och värmaren är kall. Koppla bort regulatorn försiktigt. Kontrollera slangen och packningarna för skador. Anslut den nya flaskan enligt regulatorns anvisningar, testa sedan för gasläckor.

Vad är garantin och vad täcker den?

Värmaren levereras med 24 månaders garanti från inköpsdatumet. Den täcker material- eller tillverkningsfel. Garantin gäller inte om den modifieras, repareras av obehöriga personer eller används med felaktig gas. Spara originalkvittot med datum.

BRUKSANVISNING TGH-4204 TecLime

A. Vad du behöver veta i förväg....8

B. Varningar 8

C. Montera gasvärmaren....9

D. Installation 10

E. Användning 11

F. Gasläckage 11

G. Elektrisk värmare (enbart TGH-6204) 11

H. Rengöring och underhåll 12

I. Förvaringsanvisningar....12

J. Garantivillkor 13

BRUKSANVISNING (NO)....14

SE Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

A. Vad du behöver veta i förväg

För denna gasvärmare krävs en minsta storlek på utrymme och ventilation där du kan använda gasvärmaren på ett säkert sätt (se avsnitt D). Du bör dessutom alltid låta ett fönster eller en dörr stå på glänt (± 2,5 cm). Vi rekommenderar även att du gör detta i välisolerade eller dragfria rum och/eller på höjder över 1 500 meter.

Denna gasvärmare kräver en slang och en tryckregulator. Om du undrar över något kan du be gasleverantören om information.

Värmaren måste installeras på det sätt som beskrivs i stycket "Installation" och du bör även ta hänsyn till efterföljande varning som beskrivs i stycket "Varning".

Egenskaper: TGH-4200

Gasvärmare	TGH-4204	TGH-6204
Gas typ:	Propane-Butane	Propane-Butane
Tryck:	28-30 mbar	28-30 mbar
För gasbehållare	15 Kg max	15 Kg max
Piezoelektrisk tändning	Yes	Yes
Säkerhetssystem: Syrgastömningssystem (Oxygen Depletion System, ODS)	Yes	Yes
Uppvärmningskapacitet max	4100 W	4100W
Uppvärmningskapacitet medel	2700 W	2700 W
Uppvärmningskapacitet min	1300 W	1300 W
Elektrisk Värmare	Nej	Ja
Fläkt	Nej	Ja
Spänning	Nej	230V/50Hz
Effekt	Nej	1800 W (900+900 W)

Denna värmare är utformad i enlighet med standarden EN 449:2002 och det gällande direktivet om gasapparater (GAD) 90/396/EEC, som senast ändrades av direktivet 93/68/EEC.

B. Varningar

• Läs bruksanvisningen innan du använder värmaren.
• Installera endast värmaren när den uppfyller föreskrifterna i lokala regelverk, lagar och standarder.
• Installera värmaren i enlighet med anvisningarna i bruksanvisningens installationsparagraf.
• Den här värmaren tillverkas enligt CE-säkerhetsstandarder. Trots detta bör du ändå vara försiktig, precis som med alla värmeenheter.
• Värmaren är avsedd att tillhandahålla tilläggsvärme. Den ska därför inte anses som en centralvärmare.
• Värmaren är endast lämplig för bruk på torra, ej dammiga, platser och får inte användas i fritidsfordon.
• Se till att rätt gas används och att gasbehållarna inte utsätts för värme eller extrema temperaturförändringar. Förvara alltid gasbehållarna på en sval, torr och mörk plats.
• Använd alltid ett lämpligt och godkänt lågtrycksreglage. Kontakta din återförsäljare om du undrar över något.
• Använd endast värmaren i välventilerade rum. På så vis för frisk luft bort gaserna som bildas vid förbränning.
• Använd inte värmaren på ställen där det kan innas skadliga gaser eller ångor (t.ex. avgaser eller färgångor).

• Om värmaren placeras för nära eldfarliga material inns det risk för brand.

• Värmaren blir mycket varm under drift. Täck inte över enheten (brandrisk). Undvik kontakt med gallret.

• Flytta inte värmaren när den är på eller när den fortfarande är varm.
• Byt inte ut gasbehållaren och utför inte service på värmaren när den är på eller när den fortfarande är varm.
• För inte in händer, ingrar eller några föremål i värmarens öppningar.
• Se till att människor och djur håller ett säkert avständ från utstrålningsdelen för att undvika skada eller brandrisk.
• Av säkerhetsskäl bör du vara uppmärksam när barn eller djur är i närheten av värmaren, precis som med alla värmeenheter.
• Se till att alltid informera barn om det finns en påslagen värmare i rummet.
• Värmaren är utrustad med ett galler på framsidan för att undvika brand- eller skaderisk. Detta galler skyddar brännaren och får aldrig tas bort.
• Stäng gasbehållaren efter avslutad användning.
• Stäng av värmaren när ni går och lägger er.
• Låt endast en kvaliicerad servicetekniker utföra reparationer och/eller underhåll.
• Följ anvisningarna för användning och underhåll i värmarens bruksanvisning.
• Följ anvisningarna för att hitta gasläckage som ges i denna bruksanvisning.

C. Montera gasvärmaren

Obs! En gastrycksregulator med bruksanvisning medföljer i en separat förpackning.

1. Ta försiktigt ut värmaren ur kartongen och kontrollera innehållet. Spara kartongen och förpackningsmaterialet för förvaring och/eller transport. Utöver själva värmaren ska det även innas:

a. en bruksanvisning för gasvärmaren.
b. ett lågtrycksreglage, med slang och bruksanvisning.

1. Ta bort allt annat förpackningsmaterial och kontrollera så att inte värmaren är skadad. Om du undrar över något angående värmaren kontaktar du kvaliicerad servicepersonal. Förvara allt förpackningsmaterial utom räckhåll från små barn.

2. Lossa fästskruvarna på gasvärmarens baksida. Ta bort det bakre skyddet från värmaren.

3. Innan lågtrycksreglaget ansluts kontrollerar du och läser följande: Gasvärmaren får endast drivas med gasol (Liqueied Petroleum Gas, LPG) i en behållare med en max vikt på 15 kg. Anslut lågtrycksreglaget med en fast kalibrering på högst 30 mbar som är i enlighet med SS-EN 12864:2002. Slangen ska vara i enlighet med nationella standarder. För korrekt anslutning ska slangen anslutas med slangklämma i lämplig storlek. För korrekt anslutning ska anvisningarna som medföljer lågtrycksreglaget följas.

4. Skjut de två metallringarna runt slangen. Anslut slangen till slangkopplingen på lågtrycksreglaget och knappen. Tillslut metallringarna ordentligt med en skruv, men se till så att inte kopplingen eller någon komponent skadas.

5. Innan lågtrycksreglaget ansluts till gasbehållaren ser du till att gasbehållaren är stängd och att det inte inns några öppna lågor (t.ex. en tänd ugn) på den plats där du arbetar. Anslut lågtrycksreglaget i enlighet med bruksanvisningarna som medföljer lågtrycksreglaget.

6. Effektreglering gas

7. Huvudkran gas
8. Gasslang
9. Tryckregulator
10. Skyddsplåt för gasbehållare
11. Gasbehållare

Kontrollera om det finns gasläckor: se avsnitt "Gasläckage".

1. Placera gasbehållaren i det avsedda utrymmet. Var försiktig så att inte slangen är vriden eller klämd och så att den inte kan vidröra några av värmarens varma delar.

2. Haka på det bakre cylinderskyddet för att stänga utrymmet för gasbehållaren, genom att sätta in de två hakarna i motsvarande hål på skåpet. Fäst skruvarna igen på värmarens baksida.

3. Vid byte av gasbehållaren ser du till att gasbehållaren är stängd (följ bruksanvisningen som medföljer lågtrycksreglaget). Låt först gasvärmaren svalna och se till att det inte inns några öppna lågor eller andra värmekällor i det område där du arbetar.

4. Vi rekommenderar även att skicket hos tätningarna på reglaget och den lexibla gummislangen kontrolleras. Om du tvivlar på slangens eller tätningarnas skick byter du ut dem.

5. Se till att aldrig skada anslutningen eller några andra komponenter.

6. Vänd aldrig gasbehållaren upp och ned för att tömma den helt. Det kan frigöra vätskerester som inns kvar i behållaren och som kan skada värmaren så att den inte kan repareras.

7. Vid bortkoppling eller anslutning av lågtrycksreglaget följer du alltid bruksanvisningen som medföljer reglaget.

8. Tillverkaren ansvarar inte för eventuella skador som uppstår om punkterna ovan inte följs.

D. Installaon

1. Använd endast gasvärmaren i välventilerade rum. En minsta rumsstorlek på 85 m ^3 rekommenderas för vardagsrum och 45 m ^3 för andra rum, men rummet bör aldrig vara mindre än 15 m ^3 . För ventilation rekommenderas en vta mellan 12.5 m ^2 och 25 m ^2 .

2. Rummet där gasvärmaren används bör ha tillräcklig luftcirkulation för normal förbränning. Det är därför att rekommendera att rummet drar minst 100 cm² från utsidan för att ersätta luften.

3. Placera alltid värmaren på en plan och stabil yta. Installera och använd aldrig värmaren i ett badrum eller ett sovrum, i källaren, på överväningen i en byggnad eller i fritidsboende.

4. Placera aldrig gasvärmaren för nära andra värmekällor (minst 1 meters avständ mellan gasvärmaren och andra värmekällor) eller eldfarligt eller explosivt material. När gasvärmaren används ska den inte vara vänd mot föremål som kan skadas eller brännas.

5. Placera värmaren så att värmen riktas mot rummets mitt eller åtminstone mot en öppen yta. Dessutom bör den främre, utstrålande, delen vara minst 2,0 meter från eventuella eldfarliga material, tex, gardiner eller soffor.

6. Använd aldrig gasvärmaren om gasbehållaren är utanför det avsedda utrymmet.

E. Användning

Vreden för att sätta PÅ gasvärmaren sitter på värmarens övre del.

1. Tändläge och minimum värmeinställning
2. Medelvärme
3. Maximal värme
4. Piezoelektrisk tändanordning

1. Öppna gasbehållaren (följ bruksanvisningen som medföljer lågtrycksreglaget).
2. Vrid reglagevredet till läge 1 (se bild). Tryck ned det helt och tryck samtidigt på den piezoelektriska knappen några gånger. För att hålla lågan tänd är det nödvändigt att hålla vredet intryckt i 20 sekunder efter tändning.
3. Släpp upp handtaget och vrid det till läget för önskad värme:
4. När du ska stänga av enheten stänger du huvudkranen på gasbehållaren (följ anvisningarna som medföljer lågtrycksreglaget).
5. Håll inte reglagevredet intryckt i mer än 40 sekunder.
6. Flytta aldrig värmaren när den är varm och/eller i drift.

F. Gasläckage

Om du misstänker gasläckage följer du dessa anvisningar:

1. Stäng gasbehållaren (följ bruksanvisningen till reglaget).
2. Släck alla öppna lågor, exempelvis spisar.
3. Öppna fönster för att öka luftcirkulationen.
4. Stäng av alla elektriska enheter, exempelvis lampor.
5. Förbered en hink såpvatten.
6. Öppna gasbehållaren (följ bruksanvisningen till reglaget).
7. Stryk såpvattnet på alla fästen och anslutningar i gaskretsen.
8. Om det läcker gas någonstans uppstår bubblor på den plats där läckaget är.
9. Om du hittar ett läckage nära gasbehållaren följer du bruksanvisningen till reglaget.
10. Dra åt anslutningarnas fästen och metallringar.
11. Öppna gasbehållaren (följ bruksanvisningen till reglaget) och upprepa proceduren.

Om det fortfarande förekommer gasläckage kontaktar du en kvaliicerad yrkestekniker för att få hjälp.

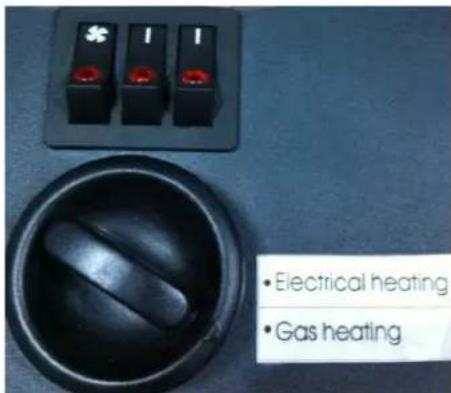

G. Elektrisk värmare (enbart TGH-6204)

Det elektriska värmesystemet är utformat med infraröd strålnings teknik. Även om den används i ett stort rum blir effektiviteten perfekt. Med ett vred väljer man elektrisk värmare eller gasvärmare.

Värmaren har två elektriska värmeelement, som kan användas var för sig eller tillsammans, beroende på behov.

Användning:

a. Sätt kontakten i ett jordat uttag.
b. Välj elektrisk värmare.
c. Tryck på strömställaren "Fläkt" för att starta läkten och göra det möjligt att sätta på el-värmen.
d. Tryck på strömställaren "l" att sätta på elvärme med halv effekt
e. Tryck på den andra omkopplaren "l" för att sätta på full effekt om det behövs.
f. Stäng av alla strömbrytare efter användning. Dra också ut kontakten ur vägguttaget

a. Placera alltid värmaren riktad mot mitten av rummet.
b. Flytta inte värmaren stående framför den. Flytta inte brinnande aggregatet från ett rum till ett annat.
c. Förhindra människor, särskilt unga barn och äldre från att röra värmarens mycket heta ytor.
d. Torka aldrig kläder på toppen av värmaren eller på metall gallret
e. Håll alla lättantändliga material minst en meter ifrån värmaren.
f. Använd aldrig gasvärmaren i ett badrum, sovrum eller husvagn. Giftiga gaser kan orsaka allvarliga hälsoproblem i dessa situationer.
g. Använd aldrig eller förvara lösningsmedel och sprayburkar nära en gasvärmare även om värmaren är avstängd.
h. Släng aldrig skräp som cigarettimpar el dyl. i gasvärmaren. Detta kan påverka förbränningen och producera farliga föroreningar.
i. Se till rum som innehåller gasvärmeelement väl ventilerade.
j. Håll områden runt värmaren fria från papper, skräp och alla andra brännbara föremål
k. Placera värmaren på ett plantn, hårt, icke brännbart underlag, inte på mattor, eller. nära sängkläder, gardiner, eller på bord eller bänkskivor.
1. Stäng av värmaren om du lämnar rummet, och lämna aldrig ett aggregat på när du sover eller om du lämnar hemmet.
m. Använd alltid godkänd och speciicerad nätkabel, stickpropp och uttag, skydda dem alltid från fukt eller vatten.
n. Stäng alltid av gasventilen (huvudkranen) och dra ut kontakten efter användning.

H. Rengöring och underhåll

Före rengöring stänger du AV gasvärmaren och väntar tills den har svalnat helt. Rengör värmarens utsida med en mjuk trasa fuktad med vatten och lytande rengöringsmedel. Använd aldrig skursvampar eller slipande produkter. Använd inte vatten, eldfarliga eller slipande rengöringsmedel.

• Inspektera regelbundet syrgas tömningssystem. Om det förekommer damm eller ludd tar du bort det utan att skada brännaren eller slangarna.
• Kontrollera regelbundet den lexibla gummislangen.
  Kontrollera även skicket hos tätningen på tryckreglaget varje gång du byter gasbehållare.
• Var försiktig så att du inte slår i eller skadar brännarens yta, som är ömtålig, fästen och gasslangar, reglaget och andra komponenter i gaskretsen.
• Vi rekommenderar att gasvärmaren inspekteras en gång om året av en yrkesman.
• Följ förvaringsanvisningarna om gasvärmaren inte ska användas under en längre tid.

I. Förvaringsanvisningar

• Koppla bort gasbehållaren från gasvärmaren.
• Förvara gasbehållaren i ett välventilerat rum. Placera den på avständ från lättantändliga, explosiva eller varma material och gärna utanför hemmet. Dessutom bör den aldrig förvaras i källaren eller på vinden.
• Gasvärmaren bör förvaras på en torr plats och bör skyddas mot damm (gärna i ursprungsförpackningen).

Om du bestämmer dig för att inte använda gasvärmaren mer rekommenderar vi att värmaren kopplas bort från gasbehållaren. Klipp även av gummislangen och se till att farliga delar tas bort om barn leker med värmaren.

Kasta aldrig ej nedbrytningsbara produkter i naturen, utan kassera dem i enlighet med gällande lagar. Vid slutet av produktens livstid får den inte kasseras som hushållsavfall. Den måste föras till en särskilt utsedd avfallsuppsamlingsplats eller till en återförsäljare som tillhandahåller denna tjänst. Separat kassering av hushållsapparater förhindrar möjliga negativa effekter på

miljö och hälsa till följd av felaktig kassering och det gör det möjligt att återvinna materialen för att uppnå avsevärda energi- och resursbesparingar. Som en påminnelse om att kassera hushållsapparater separat är produkten märkt med en överkorsad soptunna.

Tänk på att gasvärmaren består av följande material:

• Järn, t.ex. värmarens hölje och brännarkroppen.
• Aluminium, gasrör.
• Mässing, t.ex. kranen och atmosfäranalysatorn.
• Plast, t.ex. hjulen och den piezoelektriska tändaren.
• Gummitäckt koppar, t.ex. piezoelektrisk tändare och termoomkopplaren.
• Keramik, brännarplatta.

J. Garanvillkor

Garantitiden för värmaren är 2 år från och med inköpsdatum. Under denna period repareras alla defekter i material eller utförande kostnadsfritt. Följande villkor gäller rörande denna garanti:

1. Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador.
2. Garantin förlängs inte i samband med reparationer eller byten av delar som sker inom garantiperioden.
3. Om värmaren modiieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre.
4. Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar.
5. Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med bruksanvisningen, försummelse och användning av felaktig gastyp eller gas vars bäst före-datum har passerats. Användning av fel gas kan vara farligt.
6. Köparen står för transportkostnader och ansvarar för eventuella risker i samband med att värmaren eller värmarens delar förlyttas.

För att undvika onödiga kostnader rekommenderar vi att du alltid först läser igenom bruksanvisningen noga. Om denna inte erbjuder någon lösning bör du ta med värmaren till återförsäljaren för reparation.

BRUKSANVISNING (NO)

A. Før du begynner

När apparaten inte längre fungerar måste den kasseras på ett sådant sätt att den skadar miljön i minsta möjliga mån och i enlighet med de regler som gäller i din kommun.

GB
