S 5225 - Luftkonditionering QLIMA - Gratis bruksanvisning och manual

Typ av produkt	Split luftkonditionering (inomhus- och utomhusenhet)
Märke	Qlima
Modell	S 5225
Strömförsörjning	220-240 V~ / 50 Hz
Rekommenderad säkring	16A trög (för modeller upp till 6,0 kW)
Storlek på strömkabel	2,5 mm² (typ H07RN-F)
Jordning	Jordfelsbrytare krävs; enheten måste vara jordad
Monteringshöjd för inomhusenhet	Minst 2,3 m från golv
Avstånd runt inomhusenhet	15 cm från tak, 12 cm vänster/höger; inga hinder
Avstånd runt utomhusenhet	Baksida: >30 cm, Vänster: >30 cm, Fram: >200 cm, Höger (anslutningssida): >60 cm
Maximal rörlängd (S-modeller)	Upp till 20 m (enheter ≤6,0 kW) eller 30 m (>6,0 kW)
Maximal höjdskillnad	Upp till 8 m (enheter ≤6,0 kW) eller 20 m (>6,0 kW)
Kondensavlopp	Slangen måste luta nedåt kontinuerligt; får inte sluta i vatten
Köldmediumanslutning	Flare-anslutningar (S42xx/S52xx-modeller)
Funktioner	Kylning och uppvärmning (reversibel)
Medföljande tillbehör	Monteringsplatta, skruvar, fjärrkontroll, avloppsanslutning, trådlös smartkit*
Installationskrav	Måste utföras av auktoriserad personal endast
Säkerhetsåtgärder	Använd skyddsutrustning; evakuera systemet efter installation; kontrollera läckor
Underhåll	Årlig inspektion av auktoriserad luftkonditioneringsingenjör
Testkörning	Minst 30 minuter efter installation

Vanliga frågor - S 5225 QLIMA

Kan jag installera Qlima S 5225 luftkonditioneringen själv?

Nej, installation måste utföras av auktoriserad personal endast. Felaktig installation kan orsaka vattenläckage, elektrisk stöt, köldmedieläckage eller brand. Konsultera en auktoriserad återförsäljare eller en specialiserad luftkonditioneringsingenjör.

Vilka är strömkraven för S 5225?

Enheten kräver ett jordat uttag på 220-240 V~ / 50 Hz. Den ska anslutas till en dedikerad krets med en 16A trög säkring (för modeller upp till 6,0 kW) och en jordfelsbrytare. Strömkabeln måste vara av typ 2,5 mm² H07RN-F.

Vad är maximal rörlängd mellan inomhus- och utomhusenhet?

För S42xx och S52xx(B)-modeller (inklusive S 5225) är maximal rörlängd 20 meter för enheter med kapacitet upp till 6,0 kW, och 30 meter för enheter över 6,0 kW. Den maximala höjdskillnaden är 8 meter (≤6,0 kW) eller 20 meter (>6,0 kW).

Hur rengör jag Qlima S 5225 luftkonditioneringen?

Rengör luftfiltret regelbundet (varannan vecka vid normal användning). Stäng av enheten, öppna frontpanelen, ta bort filtret, tvätta med ljummet vatten och milt rengöringsmedel, torka noggrant och sätt tillbaka. Kör inte utan filtret. För utomhusenheten, se till att gallret är fritt från skräp.

Kommer S 5225 med en fjärrkontroll?

Ja, en fjärrkontroll medföljer enheten. Det medföljer också en fjärrkontrollshållare och, för de flesta modeller (exklusive SJA2519 - S5225B), en trådlös smartkit för anslutning.

Kan S 5225 användas för både uppvärmning och kylning?

Ja, S 5225 är en reversibel luftkonditionering som ger både kylning och uppvärmning. Installationsmanualen nämner värmeläge och kondensavlopp vid uppvärmning behandlas.

Vilka säkerhetsåtgärder bör jag vidta innan jag använder luftkonditioneringen?

Se till att enheten är ordentligt jordad och ansluten till en jordfelsbrytare. Använd inte förlängningskablar. Kontrollera att köldmediet inte läcker. Enheten måste inspekteras årligen av en auktoriserad ingenjör. Håll området runt utomhusenheten fritt och blockera inte luftflödet.

Hur kontrollerar jag köldmedieläckage?

Använd tvåltestmetoden: applicera en tvållösning eller neutralt rengöringsmedel på röranslutningarna. Om bubblor uppstår finns det ett läckage. Alternativt kan du använda en dedikerad läckagedetektor. Läckagekontroll bör utföras av en certifierad montör.

Vad ingår i förpackningen för Qlima S 5225?

Förpackningen innehåller: monteringsplatta (1), klip-ankare (8), självgängande skruvar (8 typ A, 2 typ B), tätning (1), avloppsanslutning (1), fjärrkontroll (1), fjärrkontrollshållare (1) och en trådlös smartkit (förutom för SJA2519 - S5225B modeller). Obs: anslutningsrörset ingår inte för S42xx/S52xx-modeller.

Vad ska jag göra om luftkonditioneringen inte kyler ordentligt?

Kontrollera först att luftfiltret är rent och inte blockerat. Se till att termostaten är rätt inställd. Kontrollera att utomhusenheten har tillräckligt fritt utrymme och inte är blockerad. Om problemet kvarstår kan det finnas ett köldmedieläckage eller ett kompressorproblem. Kontakta en auktoriserad servicetekniker.

BRUKSANVISNING S 5225 QLIMA

Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som luftkonditionering i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Kontrollera elnätets spänning och frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningsspänning 220-240 V\~/ 50 Hz.

Denna installationshandbok är avsedd för personer som har tillräcklig kunskap och erfarenhet inom områdena: elektriska och mekaniska apparater, elektronik och kylning. Försök att installera eller reparera denna apparat kan leda till allvarliga personskador och materiella skador. Tillverkaren eller försäljaren tar inte ansvar för tolkningen av denna information och skall ej hållas ansvarig för felaktig användning av denna information.

Informationen, specifikationerna och parametrarna kan komma ändras utan förvarning på grund av tekniska ändringar eller förbättringar. De rätta specifikationerna framgår på märkskylten.

• Vänligen läs igenom denna installationshandbok innan installation av produkten.
• Om nätsladden är skadad ska den endast bytas av behörig personal.
• Installationsarbetet ska endast utföras i enlighet med relevanta lokala, nationella och europeiska förskrifter kring kabelstandarder och det ska endast utföras av behörig personal.. Garantin gäller inte i händelse av skador som inträffat på grund av åtgärder som avviker från de som anges i användarhandboken eller till följd av försummelse.
• Använd alltid lämplig skyddsutrustning såsom skyddsglasögon, ansiktsmask, öronkåpor, handskar, etc.

Internet:

Du kan även ladda ner den senaste versionen av användarhandboken, installationshandboken och/eller underhållshandboken på www.qlima.com

WARNING!

Installera inte, ta inte bort och/eller återinstallera inte apparaten själv om du inte besitter erforderlig erfarenhet och kompetens inom el, elektronik, kylning och/eller mekanik.

• Felaktig installation kan leda till vattenläckage, elchock, kylmedelsläckage eller brand. Uppsök en behörig handlare eller specialist inom området luftkonditionering för installation. Notera: fel som orsakats av felaktig installation täcks inte av garanti.
• Apparaten måste installeras på en lätt tillgänglig plats. Alla extrakostnader för hyra av specialutrustning vid underhåll ska bekostas av kunden.

INNEHÅLL

1. Säkerhet
2. Medföljande delar
   2.1 Medföljande delar (gäller SC42xx & SC52xx modeller)
   2.2 Medföljande delar (gäller S42xx & S52xx(B) & SJA2519 modeller)
3. Åtgärder innan installation av luftkonditioneringen (gäller SC42xx & SC52xx modeller)
4. Åtgärder innan installation av luftkonditioneringen (gäller S42xx & S52xx(B) & SJA2519 modeller)
5. Placering av inom- och utomhusdelen
   5.1 Placering av inomhusdelen (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)
   5.2 Placering av utomhusdelen (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)
6. Hur slangarna mellan inomhusdelen och utomhusdelen kan installeras.
7. Montering av upphängningsanordningen och rörgenomföring.
   7.1 Montering av upphängningsanordningen för inomhusdelen.
   7.2 Borra hålen för slangar, kondensvattenslangen och strömkablar.
8. Anslutning av kylningsrör
   8.1 Anslutning och urkoppling av köldmediumslangar (gäller SC-JA 2519 & SC-JA 4818 modeller)
   8.2. Anslutning av köldmediumslang (gäller S42xx & S52xx(B) & SJA2519 modeller)
9. Anslutning av utloppet för kondensationsvatten (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)
   9.1 Anslutning av kondensationsutlopp till inomhusdelen.
   9.2 Anslutning av kondensationsutlopp till utomhusdelen.
10. Elektrisk installation
11. Anslutning av strömkablarna
    11.1 Anslutning av strömkabel (gäller SC42xx & SC52xx modeller)
    11.2 Anslutning av strömkabel (gäller S42xx & S52xx(B) & SJA2519 modeller)
12. Vakumsättning av köldmedium (gäller S42xx & S52xx(B) & SJA2519 modeller)
13. Kontrollera läckage på köldmedelsystemet (gäller S42xx & S52xx(B) & SC42xx & SC52xx modeller)
14. Påfyllnad av köldmedium vid slanglängd över 5 meter.
15. Provkörning efter installation (gäller SS42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)

1. SÄKERHET

Följ alltid följande riktlinjer gällande säkerhet:

• Läs texten WARNING noggrant innan installation av luftkonditioneringen.
• Observera varningarna som står med här då de innehåller viktig information gällande säkerheten.
• Bevara dessa instruktioner och handboken på en lämplig plats för framtida bruk efter dessa har lästs.

Luftkonditioneringen innehåller ett kylmedel och kan därför klassas som tryckutrustning. Konsultera därför alltid en behörig tekniker för luftkonditionering för installation och underhåll av luftkonditioneringen. Luftkonditioneringen bör inspekteras årligen och underhållas av en kvalificerad tekniker för luftkonditionering.

WARNING!

- En felaktig installation kan orsaka brand, elchock, fall eller vattenläckage samt orsaka personskada eller materiell skada. Rådgör med försäljaren där du köpte apparaten eller med en behörig tekniker.

Installera apparaten på en plats som med säkerhet kan uppbära apparatens vikt.

- När apparaten är installerad på en plats som inte är tillräcklig bärkraftig kan den falla och orsaka skada.

Använd det föreskrivna elkablaget för inomhus- och utomhusapparaten på ett säkert sätt och anslut kablarna ordentligt till anslutningsdelarna på terminalkortet.

- En inkorrekt anslutning kan leda till brand.

Använd de levererade eller föreskrivna delarna för installationen.

- Användning av defekta delar kan orsaka skada på grund av brand, elchock, fall, etc.

Kör Inställning i säkert läge genom att använda installationsinstruktionerna.

- En felaktig installation kan orsaka personskador på grund av brand, elchock, fall eller vattenläckage.

Utför alltid arbeten på elektriska installationer i enlighet med installationshandboken och använd en separat kraftförsörjningskrets.

- Om kraftförsörjningskretsens kapacitet är otillräcklig eller om elsystemet inte är komplett kan detta orsaka brand eller elchock.

Kontrollera att kylmedelsgasen inte läcker under eller efter installationen.

- Läckande kylmedel är skadligt för miljön och kan bidra till global uppvärmning.

Montera tillbaka täckkåporna för de elektriska kopplingarna på både inomhus- och utomhusdelen efter montering av strömkablarna.

- Om täckkåporna på de elektriska kablarnas kopplingsdosor inte monteras kan detta leda till brand eller elektriska stötar vid kontakt med vatten, damm och avsiktlig vidrörande osv.

WARNING!

• Denna installation måste vara jordad. Om jordningen inte är bra kan det leda till elchocker. Använd inte förlängningssladdar. Detta kan ge upphov till brand eller elchocker.
• Byggnadens elcentral måste vara försedd med jordfelsbrytare. Om denna inte är försedd med ett jordat uttag kan detta leda till elektriska stötar och brand.

Led bort kondensationsvattnet enligt installationsanvisningarna

- I händelse av en defekt på dräneringen/rörsystemet kan vatten läcka ut från enheten vilket kan orsaka skada på inredningen.

2. MEDFÖLJANDE DELAR

2.1 Medföljande delar (gäller SC42xx & SC52xx modeller)

Nummer Indikation för tillbehör Antal
1	Monteringsplatta	1
2	Pluggar	8
3	Plåtskruv ‘A’ ST 3.9 x 25	8
4	Tätningsring	1
5	Avloppsanslutning	1
6	Anslutningskabel	1
7	Fjärrkontroll	1
8	Själgängande skruv “B” ST 2.9 x 10	2
9	Fjärrkontrollshållare	1
10	Wireless smart kit (*utom SJA2519 - S5225B)	1

2.2 Medföljande delar (gäller S42xx & S52xx(B) & SJA2519 modeller)

Nummer Indikation för tillbehör Antall
1	Monteringsplatta			1
2	Pluggar			8
3	Plåtskruv ‘A’ ST 3.9 x 25			8
4	Tätningsring			1
5	Avloppsanslutning			1
6	Anslutningskabel	vätskesida	∅ 6,35 (< 6,0 kW-uitvoering)∅ 9,53 (> 6,0 kW-uitvoering)	ingår ej
		gassida	∅ 9,53 (< 3,5 kW-uitvoering)
			∅ 12,7 (≥ 3,5 kW-uitvoering)∅ 16,0 (≥ 6,0 kW-uitvoering)
7	Fjärrkontroll			1
8	Själgängande skruv “B” ST 2.9 x 10			2
9	Fjärrkontrollshållare			1
10	Wireless smart kit (*utom SJA2519 - S5225B)			1

OBSERVERA!

Utöver ovanstående komponenter måste alla andra nödvändiga delar köpas separat.

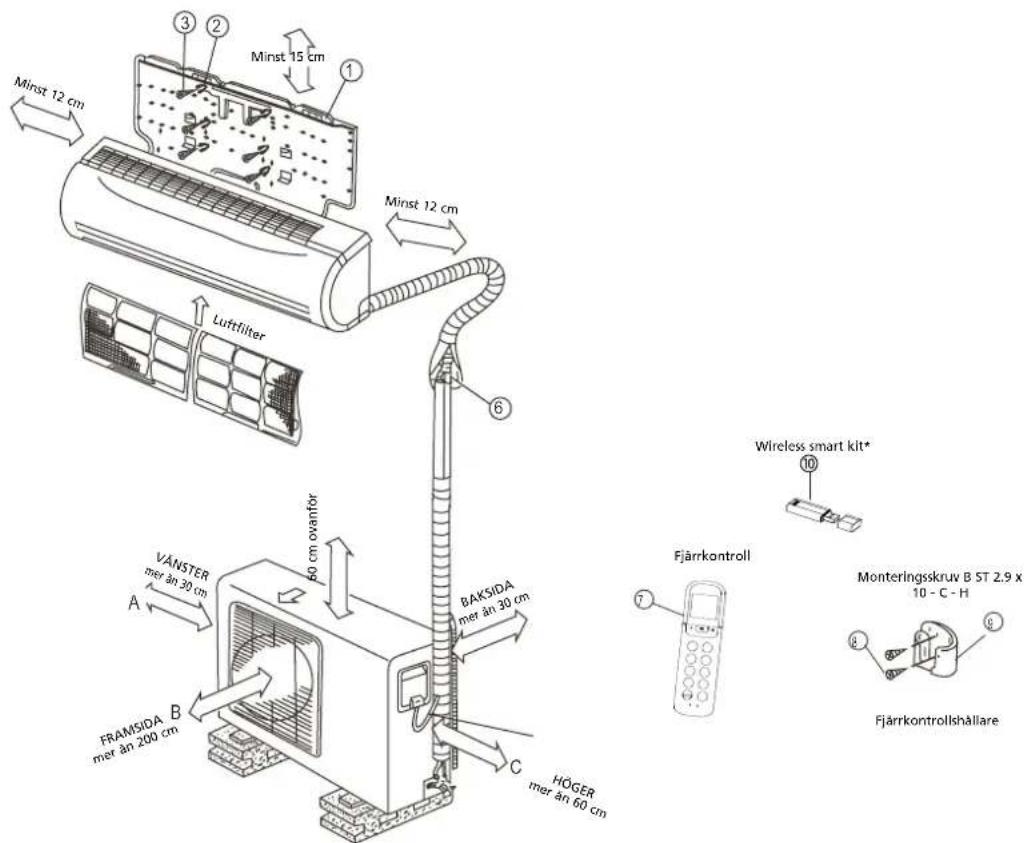

Figur 1

OBSERVERA!

Denna bild används endast som illustrering. Bilderna kan skilja beroende på vilket luftkonditionering som du köper.

3. ÅTGÄRDER INNAN INSTALLATION AV LUFTKONDITIONERINGEN Gäller SC42xx & SC52xx modeller

a. Fastställ var inomhusdelen och utomhusdelen kan installeras. Se huvudstycke 5 och 6.

OBSERVERA

• Tänk på tillgång till plats där kondensationsvattnet kan ledas ut.
• Avständ mellan inomhusdel och utomhusdel får vara högst 4 meter.

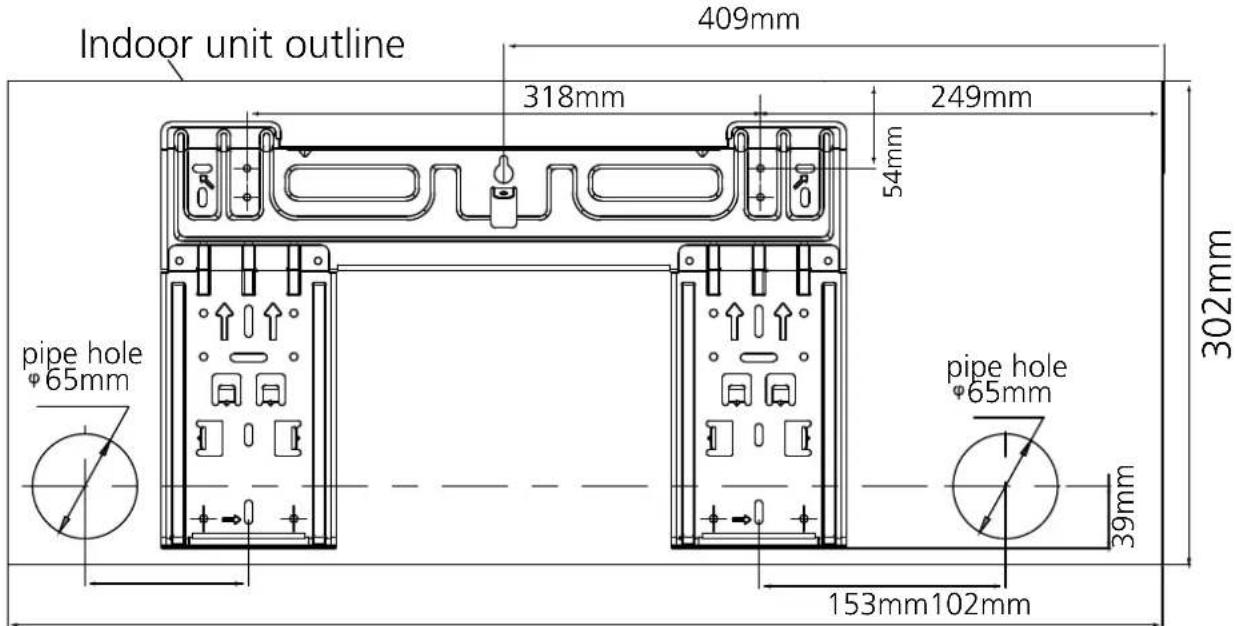

b. Montera upphängningsanordningen för inomhusdelen. Se huvudstycke 7.1.

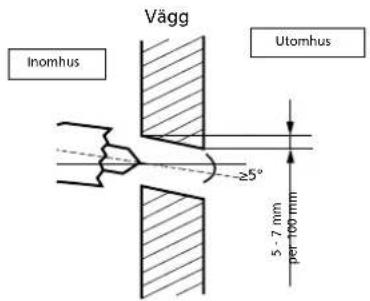

c. Borra ett hål genom väggen där slangen kan föras ut. Se huvudstycke 7.2
d. För slangen för inomhusdelen genom hålet och häng upp inomhusdelen på väggen med baksidan på de avsedda hakarna, på de översta hakarna på upphängningsanordningen, och kontrollera att den sitter fast ordentligt. Klicka inte fast de nedre hakarna än.

Kopplingsdelen som inomhusdelen är ansluten till är tung. Låt aldrig kopplingsdelen hänga löst på upphängningsdelen. Stötta alltid hela slangpaketet under montering av inomhusdelen. På grund av slangpaketets vikt kan någon av inomhusdelens slangar som sitter i paketet lätt komma att böjas eller till och med gå sönder. Skadade slangar på inomhusdelen och slangpaketet som uppstått vid installation av icke auktoriserad personal ersätts inte av garantin.

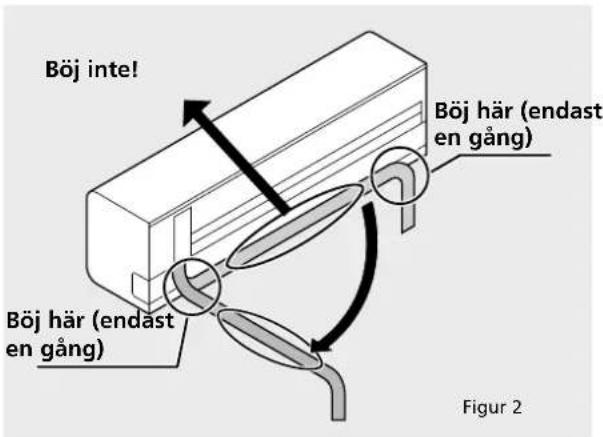

Böjning av kylningsrören på baksidan av enheten måste genomföras med extrem försiktighet! Rören är tillverkade av koppar. Om den markerade delen böjs upprepade gånger kommer kopparn spricka på grund av fysisk stress. Dessa sprickor kan ge upphov till läckage av kylmedel vilket inte omfattas av garantin. Se figur 2.

e. För kondensationslangen genom hålet i väggen och anslut denna till slangen som sitter på inomhusdelen. Se huvudstycke 9.1.

TIPS

Kondensationsslangen kan lättare anslutas till inomhusdelen om den nedre inre delen lyft ungefär 5 cm från väggen och mellanrummet samtidigt fylls med fyllnadsmaterial så att enheten inte faller tillbaka mot väggen. Se figur 3.

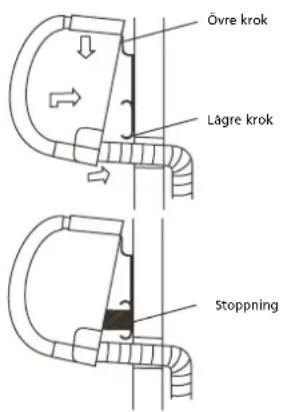

f. Klicka nu fast inomhusdelen på de nedre hakarna på upphängningsanordningen.

g. Montera utomhusdelen Se huvudstycke 5.2

h. Anslut "snabbkopplingen" med kopplingen på utomhusdelen. Anslut sedan den jordade strömkabeln mellan inomhus- och utomhusdelen. Se huvudstycke 8.

i. Kontrollera luftkonditioneringen efter eventuella köldmediumläckage. Se huvudstycke 13.

j. Kontrollera att luftkonditioneringen har installerats korrekt.

k. Anslut strömkabeln till uttaget (på modell S3748 - SC3748 kopplas strömkabeln direkt i anslutningsdon utan stickkontakt) och kontrollera att luftkonditioneringen fungerar ordentligt. Se huvudstycke 11.1

4. ÅTGÄRDER INNAN INSTALLATION AV LUFTKONDITIONERINGEN Gäller S42xx & S52xx(B) & SJA2519 modeller

a. Fastställ var inomhusdelen och utomhusdelen ska installeras. Se huvudstycke 5 och 6.

b. Montera upphängningsanordningen för inomhusdelen. Se huvudstycke 7.1.

c. Borra ett hål genom väggen där slangen kan föras ut. Se huvudstycke 7.2.

d. Häng upp inomhusdelen med baksidan på de översta, avsedda hakarna på upphängningsanordningen och kontrollera att enheten sitter fast ordentligt. Klicka inte fast de nedre krokarna än.

OBSERVERA

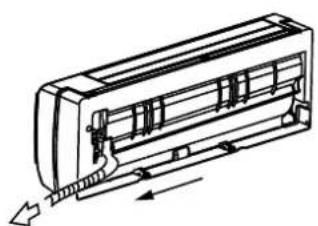

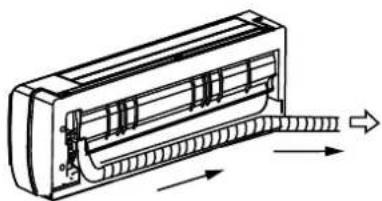

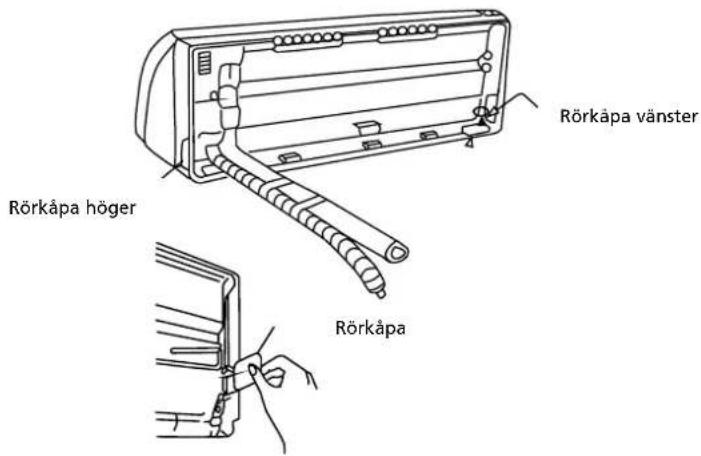

För utlopp av slangen in till höger måste slangen föras genom det borrade hålet samtidigt som inomhusdelen hängs upp.

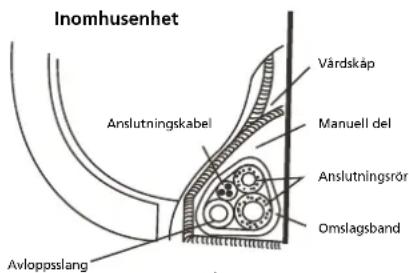

e. För slangen, strömkabeln och kondensationslangen genom hålet i väggen.

TIPS

Slangarna, strömkabeln och kondensationsslangen kan lättare anslutas till inomhusdelen om den nedre inre delen lyft ungefär 5 cm från väggen och mellanrummet samtidigt fylls med fyllnadsmaterial så att enheten inte faller tillbaka mot väggen. Se figur 3.

f. Anslut köldmediumslangarna, anslutningskablarna och kondenseringsslangen till inomhusdelen. Se huvudstycke 8.2, 9, 10 och 11.2.

g. Montera utomhusdelen. Se huvudstycke 5.2.

h. Anslut slangarna och strömkabeln till utomhusdelen. Se huvudstycke 11.2.

i. Vakumsätt köldkretsen Se huvudstycke 12.

j. Kontrollera eventuella läckage på kylkretsen. Se huvudstycke 13.

k. Kontrollera att hela anordningen har installerats korrekt.

I. Anslut strömkabeln till uttaget (på modell S(C)3748 kopplas strömkabeln direkt i anslutningsdon utan stickkontakt) och kontrollera att luftkonditioneringen fungerar ordentligt. Se huvudstycke 15.

Figur 3

5. PLACERING AV INOM- OCH UTOMHUSDELEN

5.1 Placering av inomhusdelen (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)

• Inomhusenheten får inte utsättas för värme eller ånga.
• Välj en plats där det inte finns några hinder i vägen för eller runt apparaten.
• Försäkra dig om att kondensvatten konstant kan rinna nedåt.
• Placera inte apparaten nära en dörröppning.
• Försäkra dig om att mellanrummet till vänster och höger om apparaten är större än 12 cm. Se figur 4.
• Använd en manuell kabel- och rörlokalisator för att hitta rör och/eller elkablar för att på så sätt undvika onödig skada på väggar.
• Inomhusenheten måste installeras på en vägg, minst 2,3 meter upp från golvet. Se figur 4.
• Inomhusenheten ska installeras så att det finns ett minsta mellanrum om 15 cm från taket. Se figur 4.
• Inomhusdelen måste hängas upp med vattenpass.
• Glöm inte att placera inom-/utomhusdelen på så sätt att det finns utrymme för utomhusdelen. Inom- och utomhusdelen måste kopplas samman med slangar och kablar.

OBSERVERA

För SC42xx & SC52xx-modeller: Slanglängden är 4 meter.

För S42xx & S52xx(B) & SJA2519-modeller: Längsta slanglängd mellan inom- och utomhusdel är 20 meter för modeller med en kapacitet på upp till 6,0 kW. Längsta slanglängd mellan inomhus- och utomhusdel är 30 meter för modeller med en kapacitet på > 6,0 kW. Största höjdskillnad mellan inomhus- och utomhusdel är 8 meter för modeller med en kapacitet på upp till 6,0 kW. Största höjdskillnad mellan inomhus- och utomhusdel är 20 meter för modeller med en kapacitet på > 6,0 kW.

Figur 4

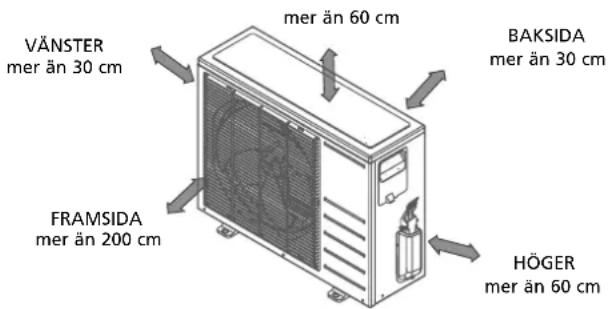

5.2 Placering av utomhusdelen (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)

- Installera utomhusenheten på en fast yta för att minska oönskat buller och vibrationer i så stor utsträckning som möjligt.

OBS

Utomhusenheten låter när den är igång. Detta kan gå emot lokala förordningar. Det är användarens ansvar att kontrollera och försäkra sig om att utrustning uppfyller lokal lagstiftning.

• Rikta luftutloppet så att den utgående luften inte blockeras.
• Kom ihåg att luftkonditioneringens vikt
• Om ett överbyggnadstak byggs över utomhusenheten för att skydda den från direkt solljus eller regn måste tas i aktning att kondensatorn inte blockeras.

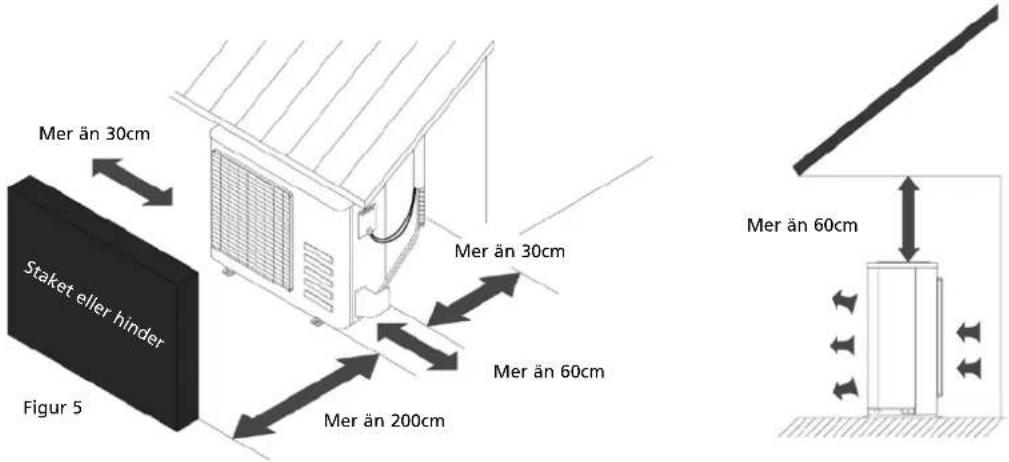

• Försäkra dig om att mellanrummet på baksidan och till vänster om apparaten är större än 30 cm. Framför apparaten ska det finns ett utrymme som är minst 200 cm medan högersidan måste ha ett fritt utrymme om minst 60 cm. (se bild 5)
• Utomhusdelen måste hängas upp med vattenpass.

- Glöm inte att placera utomhusdelen på så sätt att det finns utrymme för utomhusdelen. Utomhusdelen måste kopplas samman med slangar och kablar.

OBSERVERA

För SC42xx & SC52xx-modeller: Slanglängden är 4 meter.

För S42xx & S52xx(B) & SJA2519-modeller: Längsta slanglängd mellan inom- och utomhusdel är 20

meter för modeller med en kapacitet på 6,0 kW. Längsta slanglängd mellan inomhus- och utomhusdel är 30 meter för modeller med en kapacitet på > 6,0 kW.

Största höjdskillnad mellan inomhus- och utomhusdel är 8 meter för modeller med en kapacitet på 6,0 kW. Största höjdskillnad mellan inomhus- och utomhusdel är 20 meter för modeller med en kapacitet på > 6,0 kW.

• Placera in djur och plantor eller andra hinder framför luftintaget eller -utloppet.
• Installera alltid luftkonditioneringen på en lätt tillgänglig plats.
• Rådgör med och följ lokala föreskrifter vid förberedande och installation av luftkonditionering- sutrustningen.
• Om installationsplatsen utsätts för stark vind från t.ex. havet måste det säkerställas att fläkten fungerar ordentligt genom att placera enheten längs med väggen eller genom att sätta upp damm- och vindavledare. Se figur 6.

Figur 6

• Om utomhusenheten installeras på takstrukturer eller externa väggar kan detta ge upphov till störande ljud och vibrationer.
• Se till att utomhusdelen kan fästas på ett stabilt underlag.

WARNING

Om installationen (utomhusenheten) är hängande måste monteringskonsolen uppfylla alla tekniska krav. Monteringsväggen är tillräckligt stark. Vid tvivel eller osäkerhet ska enheten inte installeras och stödet måste beräknas och byggas av en experttekniker.

6. HUR SLANGARNA MELLAN INOMHUSDELEN OCH UTOMHUSDELEN KAN INSTALLERAS

• Slangarna kan anslutas med ett utlopp till vänster eller höger sida av inomhusdelen. Avlägsna skyddsplattan till höger eller vänster för detta. Se bild 7.
• Slangarna kan anslutas med ett utlopp till vänster eller höger sida av inomhusdelen. Se bild 7.

7.1 Montering av upphängningsanordningen för inomhusdelen.

WARNING

Använd spänningsdetektor för att hitta strömkablar och elledningar i väggen innan hålen i väggen borras så att inga onödiga skador eller farliga situationer uppstår.

a. Placera upphängningsdelen horisontalt på en stadig vägg och se till att utrymmet runt om är fritt. Se figur 8.
b. Om väggen är tillverkad av tegel, beting eller liknande material måste åtta hål med en diameter om 5 mm borras in i väggen. Sätt in ankarklämmor ② i varje monteringsskruv ③.
c. Montera installationsplattan ① på väggen med åtta skruvar av typen "A" ③.

OBS

Montera installationsplattan och borra hålen i väggen i enlighet med väggens struktur och så de passar respektive monteringspunkt på installationsplattan. ( dimensionerna är i millimeter såvida inget annat anges).

Korrekt installation av installationsplattan

Figur 8

S(C)5225(B)/S(C)4225

7.2 Borra hålen för slangar, kondensvattenslangen och strömkablar.

a. Fastställ hålens position med hjälp av diagrammet i Fig 9. Borra ett hål (≥85 mm gäller SC42xx & SC52xx/≥65 mm gäller S42xx & S52xx(B) & SJA2519) lätt uppåt på utsidan. Detta kommer motverka att vatten rinner in (fig. 10).
b. Använd alltid en borrstyrning vid borrning i metallgaller, metallplattor eller liknande material.

Figur 10

8. ANSLUTNING AV KYLNINGSRÖR

8.1 Anslutning och urkoppling av köldmediumslangar (gäller SC42xx & SC52xx modeller)

OBS

Anslutning av köldmediumslangar till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Inkoppling av köldmediumslangar får endast utföras av auktoriserad personal.

OBS

Kopplingsdelen som inomhusdelen är ansluten till är tung. Låt aldrig kopplingsdelen hänga löst på upphängningsdelen. Stötta alltid hela slangpaketet under montering av inomhusdelen. På grund av slangpaketets vikt kan någon av inomhusdelens slangar som sitter i paketet lätt komma att böjas eller till och med gå sönder. Skadade slangar på inomhusdelen och slangpaketet som uppstått vid installation av icke auktoriserad personal ersätts inte av garantin.

WARNING

För din egen säkerhet ska skyddsglasögon och arbetshandskar alltid bäras när du fäster rören. Slangarna är redan inkopplade innan de lämnar fabriken. Se "guide för snabbinstallation" för instruktioner om hur slangarna och strömkablarna ska kopplas till utomhusdelen.

De sista 20 cm av kylningsröret i närhet till anslutningen måste vara rak. Om denna del böjs kan det leda till läckage som inte innefattas av garantin.

Figur 12

OBS

Urkoppling av köldmediumslangar till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Anslutning av köldmediumslangar får endast utföras av auktoriserad personal.

Urkoppling av anslutningarna

Steg 1: Stäng av luftkonditioneringen och dra ut sladden ur eluttaget.

Steg 2: Vänta fem minuter tills dess att trycket i slangen mellan inomhus- och utomhusdelen har jämnats ut.

Steg 3: Dra upp spaken på hankontakten, så längt bakåt som det går.

Steg 4: Dra i frigöraren på honkontakten för att koppla ur båda kontakter.

Steg 5: Sätt på höljet och knäpp på den för att skydda från damm.

8.2 Anslutning av köldmediumslang (gäller S42xx & S52xx(B) & SJA2519 modell-ler)

a. Förse änden av slangen med en så kallad expanderkoppling med invändig gånga eller en liknande gångad koppling.

b. Inomhusdel: Fäst först kopplingen för hand i inomhusdelen och dra sedan åt kopplingen med en skiftnyckel och ringskruvnyckel. Se figur 13.

c. Utomhusdel: Skruva fast anslutningen till kranen på utomhusdelen för hand och dra sedan åt kopplingen med en skiftnyckel och ringskruvnyckel. Se figur 13.

d. Dra dem med rätt åtdragningsmoment (se tabell 1) för att undvika att rören, anslutningsdelarna och muttrarna skadas.

Diameter utsida	Moment (N.cm)	Extramoment (N.cm)
∅ 6.35	1500(153kgf.cm)	1600(163kgf.cm)
∅ 9.53	2500(255kgf.cm)	2600(265kgf.cm)
∅ 12.7	3500(357kgf.cm).	3600(367kgf.cm)
∅ 16.0	4500(459kgf.cm).	4700(479kgf.cm)

Tabell 1

e. Isolera inomhusdelens anslutning med isolerande material för att undvika kondensering.
f. Förbind rör, anslutningskablar och utloppsslangar på baksidan av inomhusdelen med tejp så att de bildar en stadig bunt. Detta förenklar monteringen av inomhusdelen på upphängningsanordningen.

Figur 14

OBSERVERA!

Kopparrör ska isoleras separat.

BEVARAT

Var försiktig när röret böjs. Säkerställ alltid att röret alltid böjs och inte knäcks. Om röret knäcks: ersätt hela slangen eller böjda delar då dessa kan göra att köldmedium läcker ut och förstöra luftkonditioneringen.

9. ANSLUTNING AV UTLOPPET FÖR KONDENSATIONSVATTEN (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)

9.1 Anslutning av kondensationsutlopp till inomhusdelen.

Anslut den medföljande kondensationsslangen till anslutningen på inomhusdelen genom att skjuta in slangen över nippeln på inomhusenheten. Se till att kondensationsslangen hänger fritt och att mynningen inte befinner sig under vattennivån. Se figur 15.

Se till att kondensationsslangen alltid befinner sig under köldmedelsslangen för att förekomma att kondensationsvattnets behållare rinner över.

WARNING

• Säkerställ att avloppsslangen är placerad på undersidan av bunten. När slangen hamnar på ovansidan kan avtappningskärlet översvämmas.
• Lämna avloppsslangen i lätt lutning så att kondens lätt kan rinna undan.

Placera änden på slangen i vattnet.

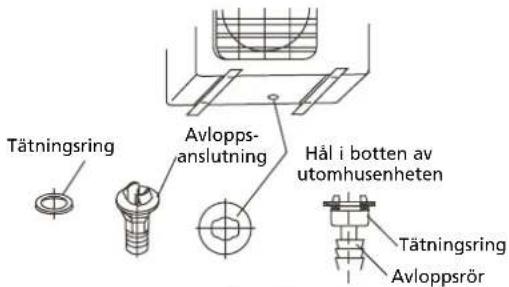

9.2 Anslutning av kondensationsutlopp till utomhusdelen.

Sätt dit packningen på utloppsslangen, i hålet på underdelen av utomhusenheten och rotera den 90 ° för att montera dem säkert. Anslut avloppsanslutningen med en förlängning av avloppsslangen (medföljer ej). På så sätt kan den kondens som bildas vid uppvärmning ledas undan. Se figur 16.

Figur 16

10. ELEKTRISK INSTALLATION

• Anslut luftkonditioneringen till en separat fas. Se till att denna fas är säkrad med rätt säkring. Se nedanstående schema.
• Strömförsörjningen måste hållas inom 95%\~105% av den nominella spänningen som anges på den angivna etiketten.
• Kraftförsörjningskretsen ska anslutas med en jordfelsbrytare.
• Kontrollera att luftkonditioneringen är jordad korrekt.
• Anslut kablarna i enlighet med det bifogade elanslutningsdiagrammet. Se huvudstycke 11.
• Alla kablar måste uppfylla nationella och lokala elstandarder och -krav och de måste anslutas av kvalificerade fackmän.

Modell Strömkälla		Märkinström (strömbry-tare/säkringar)	Diameter elsladd
≤ 3,5 kW 230V~50	Hz 16A 2,5 mm		^2
> 3,5 kW 230V~50	Hz 16A slow 2,5 mm		^2

Tabell 2

WARNING

Matningsspänningen måste vara den samma som den angivna spänningen för luftkonditioneringen.

11. ANSLUTNING AV STRÖMKABLARNA

11.1 Anslutning av strömkabel (gäller SC42xx & SC52xx modeller)

a. En 4,5 meter lång kabel för den elektriska anslutningen mellan inomhus- och utomhusenheten ingår och finns i paketet med kylmedelsrören (inomhusenheten).
b. Elkabeln levereras med en elektrisk genväg.
c. Utomhusenheten är även utrustad med en elektrisk genväg.

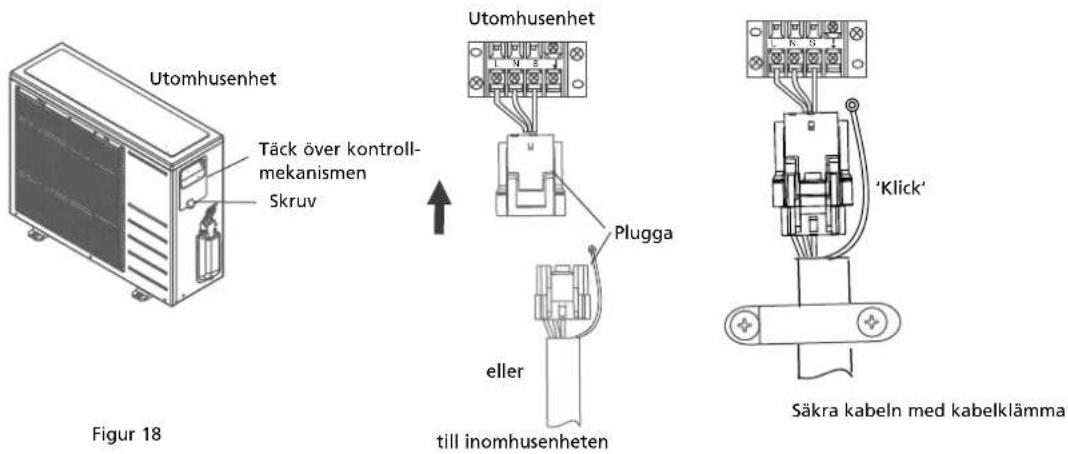

d. Ta bort skyddet på terminalkortet på utomhusenheten genom att skruva av skruven.
e. Klicka fast inomhusdelen i anslutningen till utomhusdelen och fäst kablarna i dosan med de förmonterade kabelklämmorna.

f. Den jordade kabeln måste fästas direkt mot metallplåtarna där kabelskorna är monterade. Platsen är markerad med symbolen

g. Anslut strömförsörjningskabeln först när hela installationen av luftkonditioneringen är klar.

OBSERVERA

Sätt in stickkontakten i uttaget för modeller med kapacitet < 4.5 kW.

Koppla in den strömförsörjande kabeln direkt i kopplingsdosa för modeller > 4.5 kW. Använd inte stickkontakt med vägguttag då den höga strömstyrkan kan skada polerna på både stickkontakten och uttaget vilket kan orsaka skador och till och med brand.

11.2 Anslutning av strömkabel (gäller S42xx & S52xx(B) & SJA2519-modeller)

a. Anslut först kabeln till inomhusdelen.

b. Anslutning för inomhus-/utomhusenheten måste vara av typen H07RN-F, 2,5 mm².

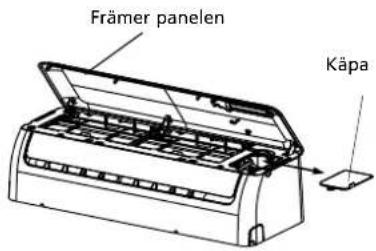

c. För montering av kabeln till inomhusdelens kopplingsdosa: Avlägsna den främre panelen och kopplingsdosans käpa vilken befinner sig till höger inne i inomhusdelen. Se figur 20.

Figur 19

d. Kabeln kan föras in genom inomhusdelens bakstycke till kopplingsdosan.

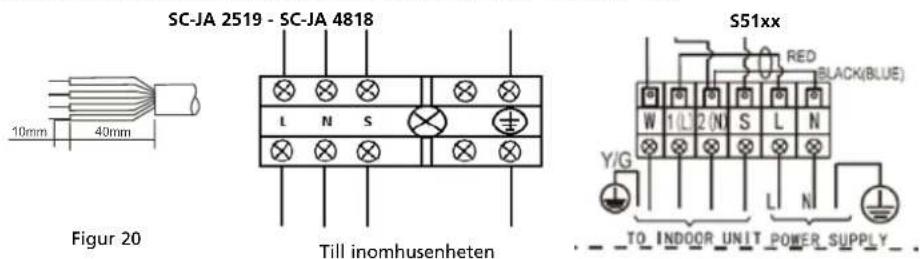

e. Fäst strömkablarna med klämskorna på rätt plats. Se figur 20.

f. Anslut sedan kabeln till inomhusdelen. För detta måste man avlägsna täckkåpan på utomhusdelens kopplingsdosa.

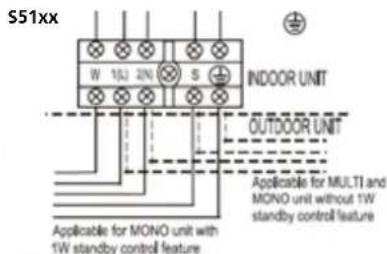

g. Anslut kopplingskabeln i kabelskon. Se figur 21. Anslut kablarna så att placeringen av kablarna överensstämmer med anslutningen av inomhusdelen (bokstäverna L N S, jordningskabeln och för modellerna med en kapacitet på >6,0 kW siffrorna 1+2).

h. Den jordade kabeln måste fästas direkt mot metallplåtarna där kabelskorna är monterade. Platsen är markerad med symbolen ⏻.

i. För modeller med en kapacitet på upp till 6,0 kW är den strömförsörjande kabeln redan monterad på inomhusdelen. För modeller med en kapacitet på > 6,0 kW ska den strömförsörjande kabeln monteras på utomhusdelen (kabel ingår inte).

j. Anslut strömförsörjningskabeln först när hela installationen av luftkonditioneringen är klar.

OBSERVERA

Sätt in stickkontakten i uttaget för modeller med kapacitet < 4.5 kW.

Koppla in den strömförsörjande kabeln direkt i kopplingsdosa för modeller > 4.5 kW. Använd inte stickkontakt med vägguttag då den höga strömstyrkan kan skada polerna på både stickkontakten och uttaget vilket kan orsaka skador och till och med brand.

till utomhusenhet

Om det finns luft eller fukt, till exempel efter installationen som stannar kvar i kylsystemet, kan det orsaka oönskade effekter eller ge upphov till skador, som anges nedan:

• Trycket i systemet stiger.
  • Arbetsflödet ökar.
• Kylnings- eller uppvärmningseffekten minskar.
• Fukt i kylmedelskretsen kan frysa och blockera de kapillärrör.
  • Vatten kan orsaka rost på delar i kylsystemet.
• Skador på kompressorn.

Utomhusdelen och kopplingarna mellan inomhus- och utomhusdelen måste alltid vakumsättas för att avlägsna fukt och luft ur systemet.

OBS

Vakumsättning av köldmediumslangar och inomhusdelen av en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Vakumsättningen av köldmediumslangar får endast utföras av montör certifierad gällande luftkonditioneringar.

13. KONTROLLERA LÄCKAGE PÅ KÖLDMEDELSYSTEMET (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)

OBS

Läckage av köldmediumslangar och inomhusdelen av en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Kontrolla av läckage på köldmediumslangar får endast utföras av montör certifierad gällande luftkonditioneringar.

Möjlighet att kontrollera läckage på en luftkonditionering

• Såpvattensmetoden: Borsta på såpvatten eller ett neutralt rengöringsmedel med en mjuk pensel för att ansluta inomhus- till utomhusenheten eller dess anslutningar och kontrollera efter läckage vid anslutningen till rören. Om bubblor uppstår beror det på att rören läcker.
• Särskild detektor för läckage: Använd en detektor för läckage för att leta efter läckage.

14. PÄFYLLNAD AV KÖLDMEDIUM VID SLANGLÄNGD ÖVER 5 METER

OBS

Påfyllning av köldmedium till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Påfyllning av köldmedium får endast utföras av auktoriserad personal.

Luftkonditioneringen har fyllts på med köldmedium i fabriken till en nivå som är lämplig för en slanglängd av högst 5 meter.

Om köldmediumslangen är längre än 5 meter måste luftkonditioneringen fyllas på med mer köldmedium. För en översikt av mängden av tillsatt köldmedium

Modell	Vid slanglängd över 5 meter Extra tillsättning per meter i gram
2.5 – 2.6 kW 20
3.1 – 3.6 kW 20
4.8 – 5.4 kW 20

Tabell 3

Använd endast köldmedium av samma sort som angivet på etiketten.

15. PROVKÖRNING EFTER INSTALLATION (gäller S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller)

Låt apparaten testköra när det är fastställt att det inte är några fel på elinstallationen och att gasen är säker. Testkörningen ska vara längre än 30 minuter.

Kontrollera att alla funktioner fungerar som de ska under testkörningen. Kontrollera särskilt att avrinningen fran inomhusenheten fungerar som den ska.
