BRUKSANVISNING WTEI901SX Witt

Bruksanvisning Fläktkåpa (s. 39 – 57)

Transportförpackning 40

Hantering av uttjänad fläkt....40

Säkerhetsanvisningar och varningar 40

Beskrivning av fläktkåpan 45

Måttskisser....46

Komponenter 47

Installation 48

Betjäning 51

Rengöring 53

Garanti 56

Service....57

Transportförpackning

Emballaget skyddar mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall.

Ditt försäljningsställe kan återta transportförpackning för återvinning.

Förpackningsdelar (t ex folie och frigolit) kan vara farliga för barn. Risk för kvävning! Förvara förpackningsdelar utom räckhåll för barn och kasta dem snarast möjligt.

Hantering av uttjänad fläkt

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade fläkten i hushållsavfallet. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Se till att den uttjänade fläkten förvaras barnsäkert tills den lämnas in för omhändertagande.

Säkerhetsanvisningar och varningar

Läs bruksanvisningen noga innan fläkten tas i bruk. Den innehåller viktig information om fläktens inbyggnad, säkerhet, användning och skötsel. Därigenom förhindras olyckor samt skador på fläkten.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Fläkten är uteslutande avsedd för användning i hushåll. Alla annan användning är otillåten och kan eventuellt innebära fara. Tillverkaren ansvarar inte för skador som har uppstått pga. otillåten eller felaktig användning.

Personer, särskilt barn som inte kan använda fläkten på ett säkert sätt, får endast använda den under uppsikt av en vuxen person.

Håll uppsikt över barn som befinner sig i närheten av fläkten. Låt inte barn leka med fläkten. Se till att de inte får sina fingrar under panelen när denna åker ned. Fingrarna kan klämmas under panelen. Risk för personskada. Barn får endast använda fläkten utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna förstå riskerna med att använda den på ett felaktigt sätt om de ska använda den.

Kontrollera fläkten med avseende på synliga yttre skador innan den monteras. En skadad fläkt får inte tas i drift. En defekt fläkt kan vara en säkerhetsrisk!

Innan fläkten ansluts måste uppgifterna om anslutning (spänning och frekvens) på fläktens typskylt jämföras med dem som gäller för elnätet på uppställningsplatsen. Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå på fläkten. Låt i tveksamma fall en elinstallatör kontrollera installationen.

Fläktens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen. Tillverkaren/importören ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (t ex elektriska stötar).

Använd endast fläkten när den är monterad. På så vis garanteras säker funktion.

Öppna höljet endast så mycket som beskrivs inom ramen för montering och rengöring. Öppna under inga omständigheter fler delar av höljet. Kontakt med strömförande anslutningar och ändringar av den elektriska och mekaniska konstruktionen kan leda till personskador och funktionsstörningar.

Installations-, underhålls- och reparationsarbeten får endast utföras av en fackman. Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren, för vilka tillverkaren inte ansvarar.

Defekta delar får endast bytas ut mot originalreservdelar. Endast vid användning av originalreservdelar garanterar tillverkaren/importören att alla säkerhetskrav uppfylls.

Vid installation, underhållsarbeten och reparationer måste fläkten vara spänningsfri. Fläkten är endast spänningsfri i något av följande fall:

- När huvudströmmen är avstängd.

• När säkringarna är urskruvade.

- När stickproppen är utdragen ur vägguttaget.

Vid anslutning med stickpropp: Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till fläkten.

Fläktens elanslutning får inte ske via grenuttag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns t ex risk för överhettning).

Inbyggnad och montering av fläkten på uppställningsplatser som inte är fasta (t ex båtar) får endast utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av den.

Samtidig användning av exempelvis gas- eller koleldad värmekälla

Risk för förgiftning!

Om fläkten används samtidigt som t ex gas- eller koleldade värmekällor bör man vara försiktig. Värmekällor som är beroende av rumsluften är t ex gas- eller koleldade värmekällor, varmvattenberedare,

genomströmningsapparater, hällar och ugnar, vilka tar luft från rummet där de är installerade och sedan släpper ut avgaserna

i det fria, t ex genom en kamin. Vid frånluftsdrift tar fläkten rumsluft från köket och de närliggande rummen. Utan tillräckligt med tilluft uppstår ett undertryck. Värmekällorna får för lite förbränningsluft. Förbränningen påverkas.

Giftiga förbränningsgaser kan sugas tillbaka in i rummen från värmekällorna. Livsfara!

Säker drift vid samtidig användning av fläkten och exempelvis en gas- eller koleldad värmekälla är möjlig om undertrycket inte överstiger 4 Pa (0,04 mbar) vilket förhindrar en återsugning av avgaserna.

Detta kan uppnås om förbränningsluften kan passera genom icke förslutbara springor i t ex dörrar och fönster. Se till att öppningen är tillräckligt stor. Endast en tillufts-/ventilationskanal garanterar normalt inte tillräcklig luftförsörjning.

Utgå i bedömningen alltid från bostadens ventilation i sin helhet.

Råder tveksamhet bör du vända dig till sotaren.

För att garantera en säker användning av fläkten kan det vara nödvändigt att:

• kombinera fläkten med en fönsterkontaktbrytare som endast gör det möjligt att använda fläkten när fönstret är tillräckligt öppet
• automatiskt koppla in en tilluftsfläkt eller öppna en motordriven tilluftsventil när fläkten kopplas in
• automatiskt koppla från värmekällor som är beroende av rumsluften när fläkten kopplas in.

Råder tveksamhet bör du vända dig till sotaren.

På grund av brandrisken är det förbjudet att laga mat med öppen låga t ex att flambera eller grilla under fläkten. När fläkten är inkopplad sugs lågorna in i filtret. Köksfett som har sugits upp utgör en brandrisk.

Koppla alltid in fläkten när spisen/ hällen används. Om fläkten inte kopplas in kan det bildas kondensvatten. Detta kan orsaka korrosionsskador på fläkten.

Lämna aldrig kastruller, stekpannor och fritöser obevakade vid matlagning med olja och fett. Även grillning över en elektrisk grill måste utföras under ständig uppsikt. Olja och fett kan självantända vid överhettning och därmed antända fläkten.

Använd aldrig fläkten utan fettfilter. Därigenom undviker du fett- och smutsavlagringar i fläkten. Sådana avlagringar kan leda till försämrad fläktfunktion.

Rengör eller byt ut filtren regelbundet. Ett överfettat filter innebär brandrisk.

Använd inte ångrengörare för att rengöra fläkten. Ångan kan komma åt strömförande delar och orsaka kortslutning.

Beakta alltid tillverkarens anvisningar för den kokutrustning som ska användas, om det över huvud taget är möjligt att använda en fläkt ovanför.

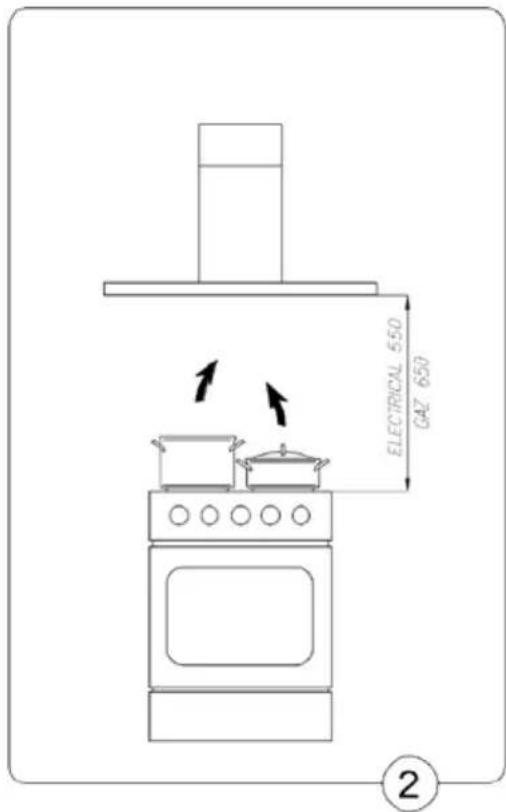

Avständ mellan spis/häll och fläkt

Fläkten kan installeras med ett avständ på mindre än 65cm från hållar på basis av standard EN60335-2-31:1997.

Det är inte tillåtet att montera fläkten över eldstäder för trä, kol eller annat bränsle i fast form.

Använd endast rör och slangar av ej brännbart material till frånluftskanalen. Sådana kan köpas i fackhandeln.

Frånluften får varken föras ut i rök- eller imkanal eller i en skorsten som är upptagen för annat bruk.

Om frånluften ska föras ut i rök- eller imkanal som inte längre är i bruk måste du ha tillstånd av sotaren.

Tillverkaren/importören tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Beskrivning av fläktkåpan

Fläkten används till avlägsning av matos från köket. Den behöver en installation med en frånluftskanal som sänder ut luften. Kanalen (ett rör med ∅150mm) får inte vara längre än 4-5m. Det bästa resultatet får man om man använder slät plast eller ett stålrör – om möjligt utan böjningar.

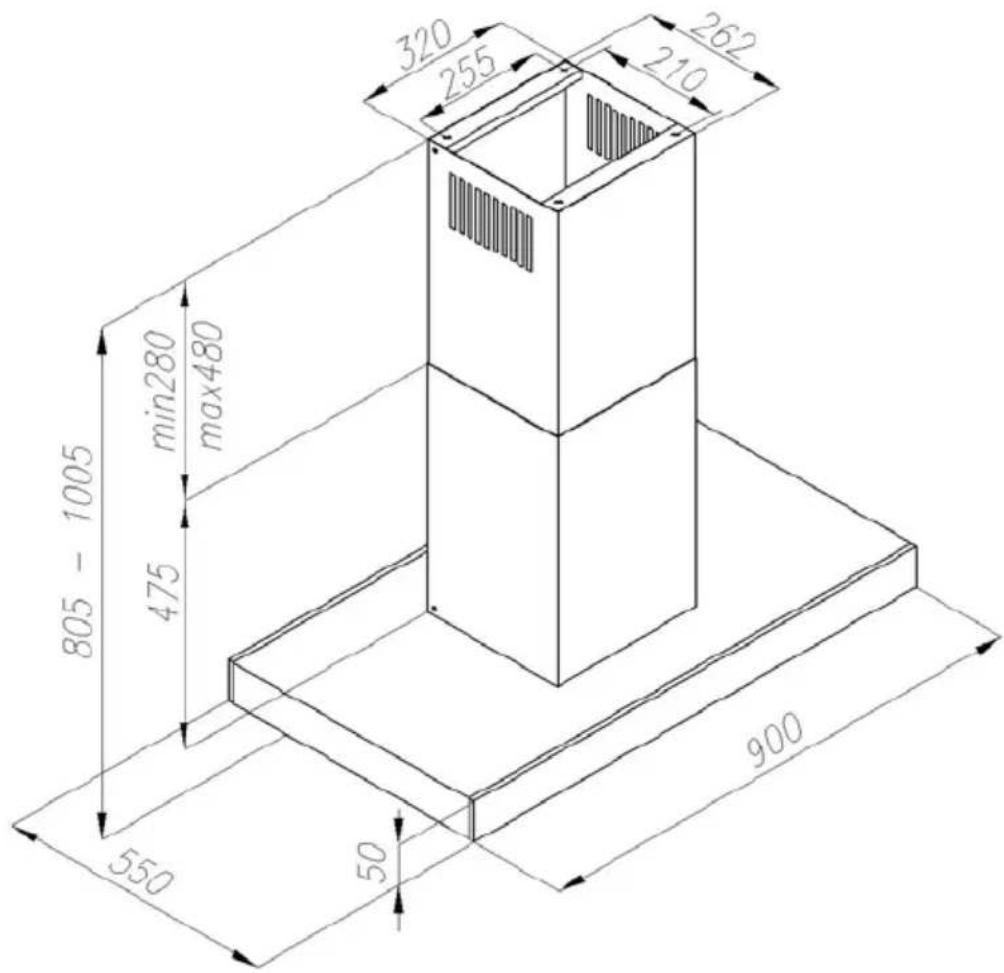

Måttskisser

Komponenter

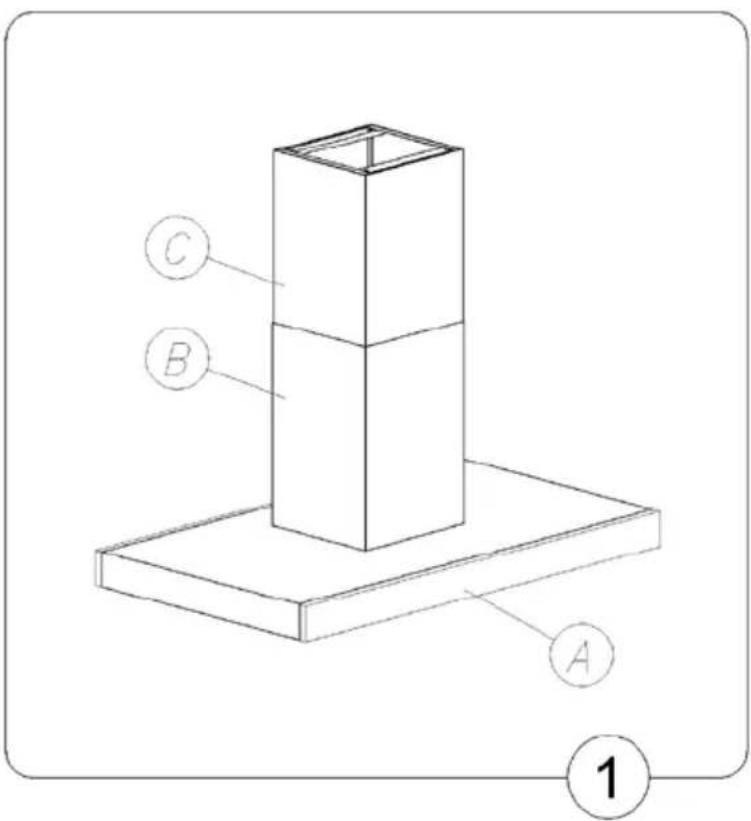

Fläktkåpan består av följande komponenter, Fig. 1:

1. Ångskärm (A) med ljus
2. Skorsten (B), nedre del
3. Fastgöringsbeslag till fläkt och skorsten (C)
4. Extern motor
5. Monteringsskruvar

Installation

Installera fläktkåpan efter nedanstående ordning:

1. Markera hällens mitt i taket

2. Markera fläktkåpans borrhål

3. Borra hålen och isätt pluggar

4. Montera övre och nedre skorstenen

5. Anslut frånluft

6. Placera den externa motorn (M) på önskad placering (t.ex. på taket över fläktkåpan).

7. Anslut ångskärmen till motorn (M) med ∅ 150 ventilationsröret.

8. Koppla ihop strömförsörjningen och nätkabeln

9. Anslut motorn [M] till ventilationskanalen.

10. Förläng den översta delen av skorstenen till en passande höjd.

11. Markera max. höjd på väggen.

12. Fästa skorstenen.

1. Markera hällens mitt i taket

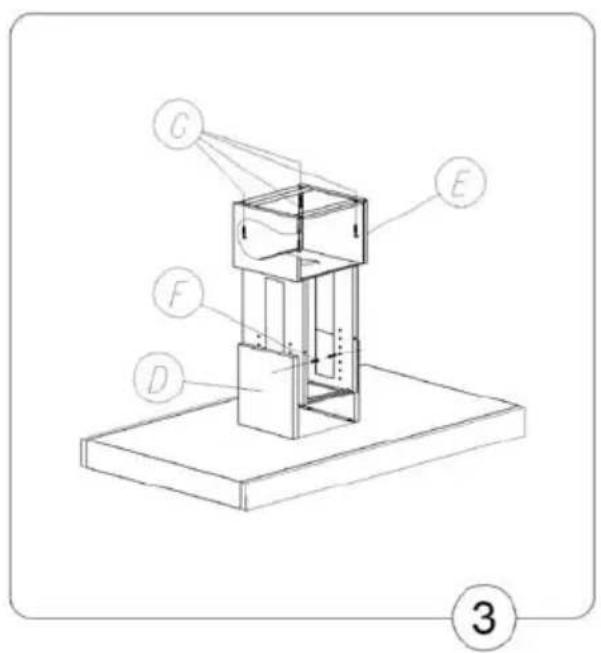

2. Avlägsna fastgöringsmodulen från skorstenens övre del (E), se fig. 3. Markera hålens placering i taket.
3. Borra monteringshålen i taket. Använd en borr som passar med storleken på de skruvar/pluggar du har köpt.
4. Montera fastgöringsmodulen i taket med skruvarna (E) som på fig. 3.

Efter anslutningen måste det kontrolleras att ljuset och motorn fungerar korrekt.

Se till att vägguttaget är lättåtkomligt efter installationen.

Betjäning

Fläktkåpan sätts på / stängs av

I/O - På/Av

SLIDER-betjäning till val av hastighet

T - Timer

- Indikerar att fläktkåpan automatiskt stängs av L – Ljus – På/Av

Välj önskad hastighet genom att dra fingret över SLIDER-panelen eller använd Direct Access och tryck på SLIDER-panelen på önskad hastighet.

Belysning

1. Tryck på knappen "L" för att sätta på ljuset.
2. Tryck på knappen "L" för att stänga av ljuset.

Obs: ljuset arbetar oberoende av om fläktkåpan är koppad in. Kom ihåg att stänga av ljuset efter användande.

Fläktkåpan är utrustad med LED lampor på vardera 3 W. Obs: LED-lamporna är inte inkluderade i garantin eftersom dessa är slitdelar. Byt lamporna som illustrerat på bilden.

Obs: Se till att dina fingrar aldrig kommer i direkt kontakt med lamporna.

Det är möjligt att programmera fläktkåpan till att automatiskt stängas av efter 15 minuter.

Koppla in fläktkåpan på önskad hastighet. Tryck på "T" för att aktivera timerfunktionen. Ljuset i timerindikatorn lyser som indikation för aktivering av timerfunktionen.

Önskar Du att stoppa timerfunktionen innan de 15 minuterna trycker Du igen på knappen "T" eller på På-/Av-knappen.

Efter 15 minuter stängs fläktkåpan automatiskt av.

Under kortvariga spänningsfall kan det uppstå en nollställning eller et fall i mikroprocessorsystemen och systemen reagerar inte längre på de kommandon som görs på panelen. I detta fall bryts strömmen till fläktkåpan och ansluts igen.

Renöring och underhåll

Stäng alltid av strömmen före rengöring och skötsel genom att

• dra ut fläktens anslutningskabel ur eluttaget eller
  • stänga av huvudströmbrytaren eller
  • ta ut säkringen helt

Regelbunden rengöring av fläkten säkrar en bra och felfri drift. Se att fettfilter rengörs efter tillverkarens/importörens anvisningar. Om fläkten arbetar i cirkulationsdrift og använder kolfilter måste dessa bytas efter tillverkarens/importörens rekommendationer.

Metallfettfilter

De återanvändbara fettfiltren av metall fångar upp alla fasta partiklar i matoset (fett, damm etc.) och förhindrar att fläkten blir smutsig.

Rengöra fettfilter för hand

Rengör fettfiltren med en diskborste i varmt vatten med milt handdiskmedel i. Använd inte koncentrerat handdiskmedel.

Använd inte

• Kalklösande rengöringsmedel
• Skurmedel i pulver eller flytande form eller aggressiva allrengöringsmedel
• Ugnsspray

Rengöra fettfiltret in diskmaskin

Ställ fettfiltret lodrätt i den undre korgen och diska i 50°-program med ett milt maskindiskmedel. Kontrollera att spolarmen kan röra sig fritt.

Beroende på vilket diskmedel som används vid rengöring av fettfiltret kan dess insida få bestående missfärgningar när det diskas i maskin.

Detta inverkar inte på filtrets funktion.

Lägg filtren på tork på fuktsugande underlag innan de sätts in igen.

Medan filtren är nedmonterade skall man noggrant rengöra tillgängliga delar av höljets insida. Därmed undviker man brandrisk på grund av fettavlagringar.

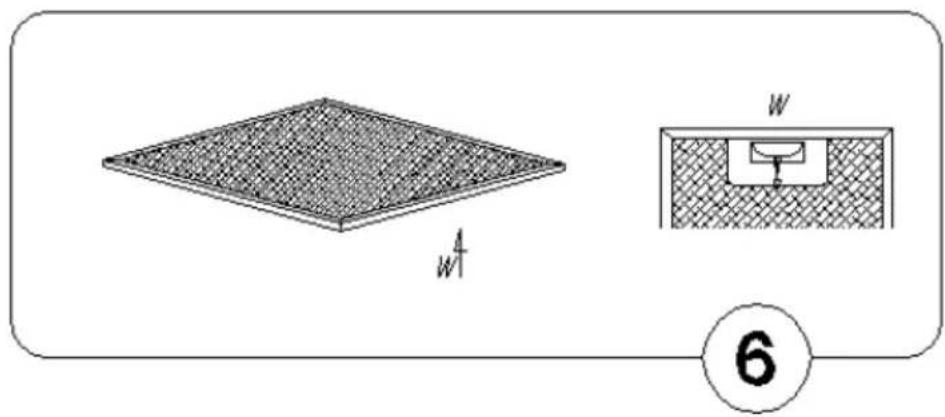

Vid avmontering av fettfiltren måste låset till filtren öppnas. Tippa filtren ca 45°, hake av baktill och avlägsna filtren.

Se till att hålla ordentligt fast i filtren för att undvika filtren eller hällen skadas.

Rengöring av fläktkåpan

Ytor och betjäningspanelen är mottagliga för repor. Följ nedanstående råd.

Rengör endast ytor och betjäningspanel med en mjuk trasa, PH-neutralt diskmedel och varmt vatten.

Torka av ytorna med en mjuk trasa.

Använd endast lite vatten på betjäningspanelen. På så sätt undviker man att vatten tränger in i elektroniken.

Undvik nedanstående – dessa rengöringsmedel kan skada ytorna

• Rengöringsmedel som innehåller soda, syra, klorid eller lösningsmedel,
- Skurmedel, hårda disksvampar eller gamla disksvampar som innehåller rester av skurmedel.

Särskilda anvisningar för fläktar med rostfritt hölje

(gäller ej för betjäningspanel!)

För rostfria ytor lämpar sig ett rengöringsmedel för rostfritt stål som inte repar. För att förhindra att ytan snabbt blir smutsig rekommenderas vårdande medel för rostfritt stål. Använd en mjuk trasa och sparsamt med medel.

Garanti

Vi ger 2 års reklamationsrätt på fabrikations- och materialfel. Detta gäller från den dokumenterade köpsdatum. Garantin inkluderar reparation och försändelse.

Vid reparation skickas produkten till Garant Gruppen. Köpsfaktura eller annan dokumentation från köpsdatum måsta bifogas.

Garantin gäller inte vid:

• Fel och skador, som inte beror på fabrikations- eller materialfel.
• Om en ej yrkesutbildad har reparerat maskinen.
• När säkerhetsanvisningarna inte har följts.

Transportskador

Eventuella transportskador måsta anmälas omedelbart, och senast 24 timmar efter att varan är levererat. Annars kan kundens krav avvisas. En transportskada som fastställas vid återförsjälarens leverans vid kunden, är en sak mellan kund och återförsjälare. Om kunden själv arrangerar transporten, förpliktar leverantören sig inte vid ev. transportskador.

Omotiverade servicebesök

Om du tillkallar en servicetekniker, och det visar sig att du själv kunde ha rättat till felet genom att t.ex. följa anvisningarna i bruksanvisningen eller genom att byta en trasig säkring i säkringsskåpet, kommer du att betala för besöket, eftersom garantin ENDAST täcker tillverkningsfel.

Företagsköp

Företagsköp, är köp av produkter, som inte används i privat hushåll, men används till företag eller företagsliknande syfte (restaurang, lunchrum etc.), eller används till uthyrning eller annan användning, som inkluderar flera personer. I samband med företagsköp ges INGEN garanti, då produkten enbart är avsedd för vanligt hushållsbruk.

Service

GarantGruppen AB

Bangårdsgatan 6

582 77 Linköping

Tlf.: 013 15 45 10

Fax: [phone]
