Produkttyp	Köksfläkt
Märke	Electrolux
Modell	EFCR942
Bredd	90 cm
Djup	50 cm
Höjd (Skorsten)	60 - 110 cm (justerbar)
Vikt	16 kg
Strömförsörjning	220-240 V, 50/60 Hz
Motoreffekt	260 W
Maximal utsugningshastighet	720 m³/h
Ljudnivå (Max hastighet)	65 dB(A)
Antal hastigheter	3
Energiklass	A
Årlig energiförbrukning	85 kWh
Fettfilter	Aluminium (tvättbart)
Kolfilter	Valfritt (för recirkulationsläge)
Belysning	2 x 3W LED
Kontrolltyp	Elektroniska tryckknappar
Material	Rostfritt stål
Installationstyp	Väggmonterad

Vanliga frågor - EFCR942 ELECTROLUX

Vilken är rekommenderad installationshöjd?

För elektriska hällar, installera fläkten mellan 65-75 cm ovanför kokytan; för gashällar, använd 75-85 cm.

Hur rengör jag fettfiltret?

Ta bort aluminiumfettfiltret och tvätta det i diskmaskinen eller för hand med varmt tvålvatten. Låt det torka helt innan du sätter tillbaka det.

Kan fläkten användas i recirkulationsläge?

Ja, du kan använda recirkulationsläge genom att installera valfria kolfilter (säljs separat).

Hur ofta bör jag byta kolfilter?

Byt kolfilter var 6:e till 12:e månad beroende på matlagningsfrekvens och intensitet.

Vad ska jag göra om fläkten är bullrig?

Först, se till att fettfiltret är rent och korrekt installerat. Kontrollera att kanalsystemet inte är blockerat. Om bullret kvarstår, kontakta service.

Hur byter jag LED-lamporna?

LED-lamporna är integrerade och kan inte bytas av användaren. Vänligen kontakta en auktoriserad tekniker för byte.

Medföljer en fjärrkontroll till fläkten?

Nej, denna modell använder integrerade elektroniska tryckknappar för kontroll.

Är fläkten kompatibel med en induktionshäll?

Ja, fläkten är kompatibel. Följ rekommenderad installationshöjd på 65-75 cm ovanför induktionshällen.

Vad är garantiperioden för denna fläkt?

Vanligtvis erbjuder Electrolux en 2-årsgaranti på delar och arbete. Se dina lokala garantivillkor för detaljer.

Kan jag montera fläkten på ett undertak?

Fläkten är designad för väggmontering. För undertak kan du behöva extra stöd; rådfråga en professionell installatör.

BRUKSANVISNING EFCR942 ELECTROLUX

Innehållsförteckning

Säkerhetsinformation 3
Beskrivning av köksfläkten 4
Så här använder du din fläkt 5
Skötsel och rengöring 6
Om fläkten inte fungerar 7
Extra tillbehör: 7
Tekniska data 8
Installation 8

Säkerhetsinformation

Fläkten får endast användas i enskilt hushåll och för normal hushållsanvändning. Den uppfyller internationella säkerhetsföreskrifter och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo eliminera alla olycksrisker.

Läs därför noga igenom anvisningar, råd och varningstexter innan du installerar och börjar använda fläkten. Ge speciellt akt på texter med en varningstriangel för att undvika skador på person eller egendom. Tänk på att spara bruksanvisningen, som måste finnas om fläkten säljs eller överlåts på annan person.

Vid installation och service

• All eventuell elektrisk installation skall utföras av behörig fackman och installationen av fläkten bör utföras av kunnig person. Arbete utfört av person utan tillräcklig kunskap kan försämra fläktens funktion samt leda till skada på person och/eller egendom.
• Minsta tillåtna avständ från fläktens underkant till elektrisk spis eller håll är 50 cm och till gasspis eller gashäll är 65 cm.
• Respektera det eventuella större avständ som gasspisens installationsinstruktioner anger.
• Kontrollera att fläktens anslutningssladd inte kommer i kläm vid installation.
• Fläkten är endast elektriskt avstängd när stickkontakten eller säkringen (proppen) är borttagen.
• Observera att utbläsningsluften inte får ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi än elenergi, som t ex oljcpanna eller vedspis.

Vid användning

• Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid en eventuell brand: Stäng omedelbart av köksfläkten och spisen. OBS! Kväv elden med lock. Använd aldrig vatten.
• Flambering bör inte ske under fläkten. Det kan orsaka brand. Tänk också på att stekfett tar eld om det blir överhettat. Lämna aldrig stekpannan utan uppsikt.
• Fläktens fettfilter skall regelbundet rengöras för att undvika att fett kan droppa ner på kokzonen och orsaka brand. Se vidare under rubriken "Skötsel och rengöring" i instruktionsboken.

Skrotning och återvinning

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att ta reda på närmaste inlämningsställe.

När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda var du kan lämna in produkten för skrotning och återvinning.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall.

Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Beskrivning av köksfläkten

Funktioner

Två system är möjliga:

• Utblås via trumsats (extra tillbehör) och evakueringskanal.
• Återcirkulation genom kolfilter (extra tillbehör).

Varning! Modell EFCR 942 har utformats för att fungera endast som utsugningsversion och skall anslutas till ett fristående utsugningssystem.

Evakueringsslangen får inte ledas till en rökkanal som används för avledning av rökgaser från oljepanna, vedspis el.dyl.

Tillbehör

Detta medföljer köksfläkten:

• 1 fläkthuv komplett med kontroller, belysning och fläktmotor (modell EFCR 942 saknar motor och skall anslutas till ett fristående utsugningssystem).
• 1 teleskopisk skorsten bestående av: U-formad övre del och U-formad nedre del.
  • 1 Borrmall.
• 1 Luftriktare (Gäller endast modell EFC 9426-6426).
• 1 plastpåse innehållande: Monteringsmaterial och dokumentation.
  • 2 fettfilter (EFC 6426: 1 fettfilter)
  Följande beställs genom återförsäljaren:
• Kolfilter, Type 160. Kolfilter skall användas då fläkten ansluts till systemet “återcirkulation”.

Utblåsversion

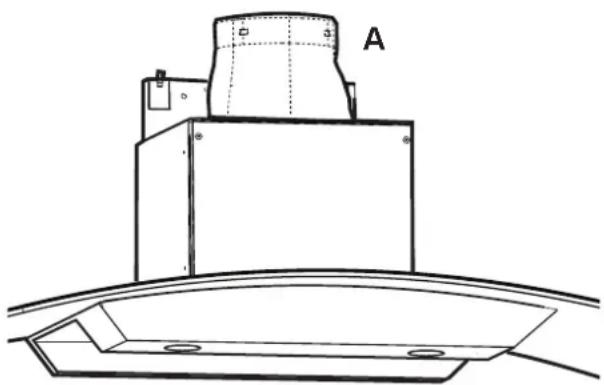

• Luften leds ut av ett rör som skall sitta på anslutningsflänsen A. Fig. 1.
• För att erhålla det bästa resultatet skall hålet ha samma diameter som utloppsröret.

Återcirkulationversion

Varning! Modell EFCR 942 är inte utformad för att fungera som filterversion och skall därför användas som utsugningsversion och anslutas till ett fristående utsugningssystem.

• Luften filtreras genom det aktiva kolfiltret och leds ut i köket igen genom det övre gallret på utloppröret.
• För filtreringsfunktionen behöver Du ett originalkolfilter Electrolux Type 160.

Så här använder du din fläkt

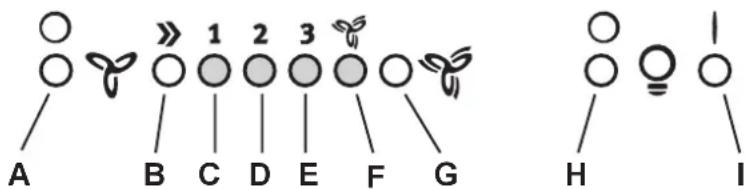

Fig. 2

- De bästa resultatet erhålls om man använder en låg hastighet vid normala förhållanden och en hög hastighet när oset är mera koncentrerat. Slå på fläkten några minuter innan ni börjar laga mat, på detta sätt skapas ett undertryck i köket. Låt fläkten stå på efter avslutad matlagning i cirka 15 minuter eller till dess matoset har försvunnit. Styrknapparna sitter på fläktens frontpanel.

A - Avstängning av fläktmotor
B - Start av fläkt och val av hastighet 1-2-3-1-2....
C - Indikerar hastighet 1 (Lysdiod)
D - Indikerar hastighet 2 (Lysdiod) och fettfiltrets mättning
E - Indikerar hastighet 3 (Lysdiod) och kolfiltrets mättning
F - Indikerar Intensivläge (Lysdiod)
G - Knapp för hastighet i Intensivläge. Intensivläget går i 5 minuter:
Om fläkten var påslagen när Intensivläget startades, återgår fläkten till tidigare vald hastighet när tiden (5 minuter) gått ut.
Var fläkten avstängd när Intensivläget startades, så stängs fläkten automatiskt av när tiden (5 minuter) gått ut.
Använd gärna Intensivläget som efterevakuering.
Om du vill avbryta Intensivläget innan tiden gått ut, tryck på knapp A eller B.

H - Belysning av.

I - Belysning på

Om kåpan eller någon av kontrollknapparna inte fungerar skall den elektriska anslutningen kopplas ur under minst 5 sekunder; sätt därefter kåpan i funktion igen.

Kontrollanordning för fett- och kolfilter

Köksfläkten är utrustad med en anordning som signalerar när det är dags att rengöra fettfiltret eller byta ut kolfiltret (fläktversion med återcirkulation och kolfilter).

Fläkten levereras från fabriken utan kolfilter. P.g.a. detta är lysdioden som signalerar filtrets mättning deaktiverad.

Aktivera lysdioden för filtrets mättning på följande sätt om fläkten ska användas med kolfilter: Tryck samtidigt ned knapparna B och G och håll dem nedtryckta under 3 sekunder. Först tänds lysdioden för fettfiltret D och därefter tänds lysdioden för kolfiltret E. Nu är lysdioden som signalerar filtrets mättning aktiverad.

Deaktivering: Tryck samtidigt ned knapparna B och G och håll dem nedtryckta under 3 sekunder tills lysdioden för kolfiltret E släcks.

Lysdiod för fettfilter (D)

Lysdioden D blinkar när det är dags att rengöra fettfiltret. Fettfiltret ska rengöras efter cirka 40 drifttimmar.

Läs igenom fettfiltrets underhållsanvisning.

Lysdiod för kolfilter (E)

Lysdioden E blinkar när det är dags att byta ut kolfiltret.

Kolfiltret ska bytas ut efter cirka 160 drifttimmar. Läs igenom anvisningarna för byte av kolfilter.

Återställning av Filtrets indikator

När filtren rengjorts eller ersatts, skall knapp A tryckas in i 3 sekunder tills fettfiltrets lysdiod D eller kolfiltrets lysdiod E upphör att blinka.

Varning! Återställningen av mättningsindikatorerna MÅSTE göras med fläkten i stand by-läge, koppla aldrig från fläkten från strömtillförseln.

Ventilera på rätt sätt

För att fläkten skall fungera oklanderligt måste det skapas ett undertryck i köket. Håll därför köksfönstren stängda när fläkten är igång. Öppna gärna ett fönster i ett angränsande rum när fläkten används.

Viktigt att veta

Används fläkten samtidigt med t ex en öppen eldstad som tar luften inifrån huset, kan detta orsaka baksug och rök i rummet. Åtgärda genom att öppna ett fönster. Gäller ej då fläkten är försedd med kolfilter.

Skötsel och rengöring

Gör alltid fläkten strömlös genom att dra ur stickkontakten eller skruva ur säkringen (proppen) innan rengöring.

Rengör filtret ofta. Fettbeläggningen i filter och imkanal utgör brandrisk om man t ex skulle glömma att stänga av en spisplatta (eller vid överhettning av annat slag).

Rengöring av kåpan

Fläktens utsida rengörs med en fuktig tvättduk och rengöringsmedel

avsett för rostfritt. Använd inte frätande, repande eller brandfarliga medel vid rengöring.

Rengöring bör ske var eller varannan månad beroende på användning. Ju renare fettfiltret är, desto bättre kan detta ta upp fett.

Tag bort filtren så här - Fig. 3:

• Tryck först clipset på metallfettfiltret bakät, och avlägsna filtret nedåt.
  Fettfiltret består av aluminiumtrådar, där fettet fångas upp. Filtret rengöres i hett vatten med hand-diskmedel eller i diskmaskin. Låt filtret torka innan det sätts tillbaka. OBS! I diskmaskin kan filtret få en viss missfärgning.

Aktivt kolfilter

Ett aktivt kolfilter skall endast användas om fläkten skall användas med återcirkulationsfunktionen.

• För att göra detta krävs ett ELECTROLUX original kolfilter (kan beställas från ert lokala Electrolux Servicekontor).
• Detta filter kan inte rengöras eller återanvändas.
• Som regel skall det aktiva kolfiltret bytas ut var fjärde månad.
• Montering- Fig. 4. Avlägsna fettfiltren. Avlägsna kolfiltret genom att skruva ur de två skruvar som fixerar filtret och dra det nedåt. OBS! Glöm inte att rengöra fettfiltret regelbundet.
• Följ instruktionerna i motsatt ordning för att avlägsna filtret.
• Ange alltid fläktmodell, kodnummer och serienummer i samband med beställningar av nya filter. Denna information anges på märkpläten som sitter inne i enheten.
• Aktiva kolfilter kan beställas från ert lokala Återförsäljare.

Gör fläkten strömlös innan byte av lampa. Byt lampan så här (Fig. 5):

• Öppna på lamphöljet med hjälp av en skruvmejsel.
• Ersätt den trasiga lampan mot en likvärdig.
• Återställ lamphöljet.

Om fläkten inte fungerar

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.electrolux.se

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel [phone] eller via vår hemsida på www.electrolux.sc. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.electrolux.se eller Gula Sidorna under rubrik Hushållsutrustning, vitvaror – service

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

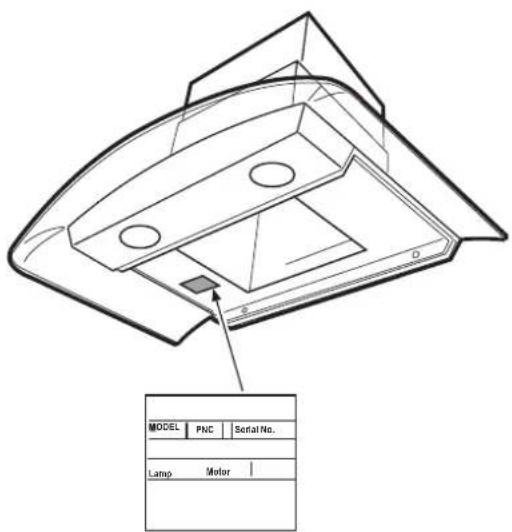

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ...... Produktnummer ...... Serienummer ...... Inköpsdatum....

Hur och när uppträder felet ?

Utvändig motor (för utvändig installation) 942 121 135

Utvändig motor (för invändig installation) 942 121 182

Tekniska data

EFCR 942 EFC 9426 EFC 6426
Yttermått (cm) Höjd 64 - 92 64 - 92 62 - 91
Bredd 89.8 89.8 59.8

	Djup 50	50	50
Belysning	2 x 20 W	2 x 20 W	2 x 20 W
Fettfilter	2	2	1
Spanning	220-240 V	220-240 V	220-240 V
Total effekt	230 W**	200 W	200 W

** Utvändig motor (för utvändig installation) 942 121 135
Utvändig motor (för invändig installation) 942 121 182

Installation

Uppackning

OBS! Kontrollera att fläkten inte är skadad.

Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten.

Skador, felaktigheter och cv saknade delar skall omedelbart annälas till säljaren. Lämna inte förpackningsmaterialet så att små barn kan leka med det.

Placering

- Minsta tillätna avständ från fläktens underkant till elektrisk spis eller håll är 50 cm och till gasspis eller gashäll är 65 cm. Fig. 6.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi, som t ex oljepanna eller vedspis.

Elanslutning

Eluttaget bör placeras inuti skorstenen. Fläkten är försedd med sladd och jordad stickpropp, och skall anslutas till 220-240 V.

Min 50 cm Min 65 cm

Fig. 6

Installation

Montering av kåpan på vägg

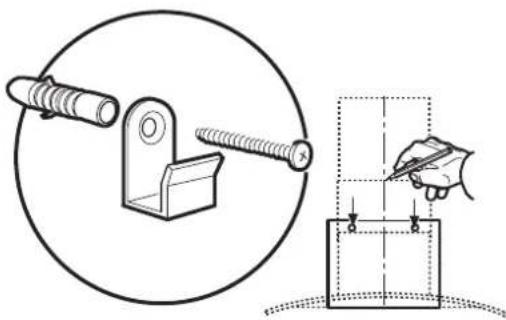

• Positionera borrmallen på väggen i lämplig höjd (fig. 7). Mallens under hörn motsvarar fläktens under hörn.
• På borrmallen finns en linje som motsvarar apparatens mittlinje. Rita med en blyertspenna en linje upp till taket i syftet att underlätta installationen av fläkten (fig. 7).
• Borra ett hål enligt anvisningarna på mallen och sätt i två väggpluggar, två hakar och skruvar (fig. 7).
• Häng upp kåpan. Justera placeringen med skruvarna på fläkten hakar (Fig. 8).
• Märk från fläktens insida ut hålen för den definitiva fixeringen av fläkten. (Fig. 9).
• Avlägsna fläkten.
• Borra två hål (∅ 8mm) och sätt i två väggpluggar (Fig. 9).
  • Häng upp fläkten igen på hakarna.
• Sätt i två skruvar från fläktens insida för den definitiva fixeringen (Fig. 9).

• Montera bort hållaren från den teleskopiska skorstenen genom att skruva ur de två fixeringsskruvarna (en på varje sida – spar skruvarna – Fig. 10).

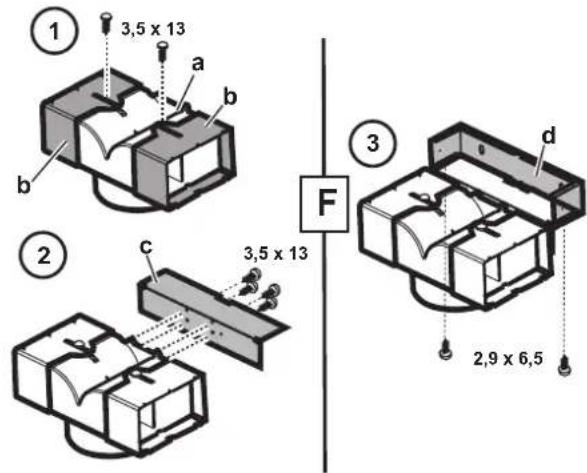

• Montera bort luftriktaren F från hållaren genom att skruva ur de 4 fixeringsskruvarna (spar skruvarna – Fig. 10).
• Fixera den teleskopiska skorstenens stöd vid taket. Stödet referensmarkering skall sammanfalla med linjen på väggen (Fig. 10).
• Märk ut var stödets fixeringshål skall sitta och borra hålen (Ø 8 mm).
• Sätt i två väggpluggar och fixera skorstensstödet med 2 st. 5x45 skruvar (Fig. 10).

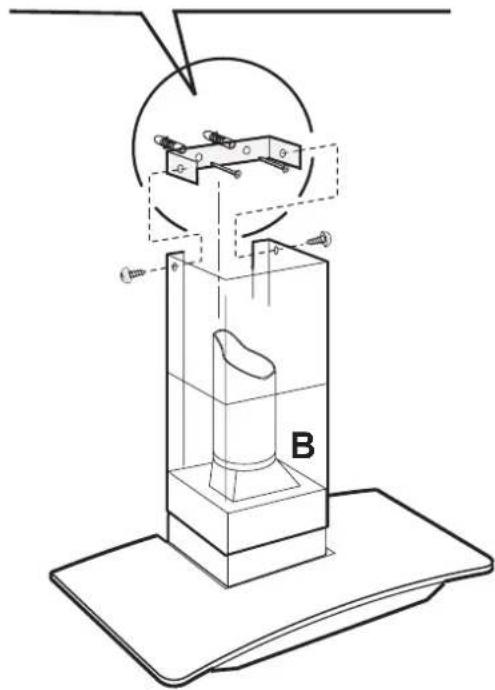

• Anslut den cna änden av avledningsröret till anslutningsringen B och den andra änden till rökkanalen (version med utblås) eller till anslutningsringen på ventilationsskärmen F (version med återcirkulation).

Varning! Gäller endast modell EFCR 942: Avledningsröret skall anslutas till ett fristående utsugningssystem (se följande paragraf "Anslutning med fristående motor").

- Förbered elanslutningen.

Varning! Gäller endast modell EFCR 942:

En elektrisk anslutning med ett fristående utsugningssystem är dessutom nödvändig (se följande paragraf " Anslutning med fristående motor").

• I det fall ett kallrasspjäll används skall man kontrollera att detta fungerar korrekt och inte blockeras av röret.
• Fixera fläktens övre del på hållaren med två skruvar (Fig. 10).
• Dra ner skorstenens undre del och för in den i det härför avsedda sätet på fläktens överdel.

Placera filtret i fläktens bakkant och för handtaget uppåt tills filtret läses fast.

1 3,5 x 13 a b b 2 c 3,5 x 13 F 3 d 2,9 x 6,5

Anslutning med fristående motor

Gäller endast modell EFCR 942

Fläkten saknar invändig motor och skall därför anslutas med en fristående motor (skall införskaffas separat).

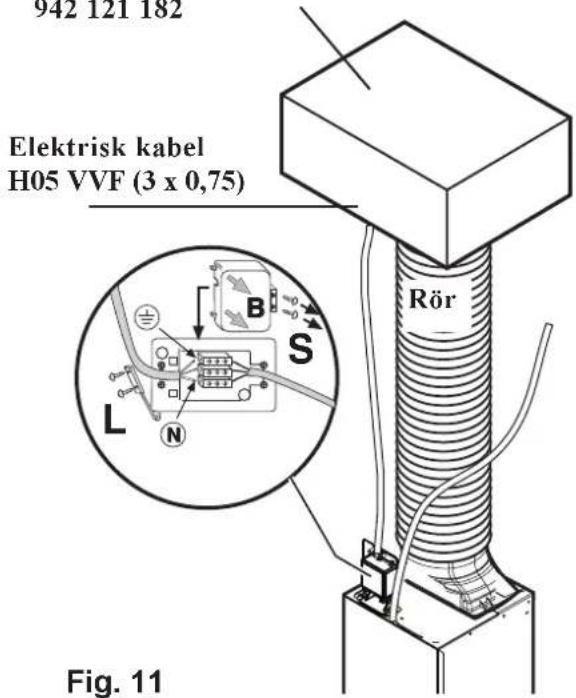

Den elektriska anslutningen skall göras med hjälp av härför avsedda kontakter.

Varning: Använd endast den fristående motor som samma tillverkare tillhandahåller

Anslutning av avledningsröret till den fristående motorn.

Installera den fristående motorn på en tillräckligt rymlig plats, i enlighet med gällande bestämmelser.

Den fristående motorn skall anslutas med fläkten med hjälp av ett avledningsrör med lämplig diameter (min. 150 mm).

Observera att desto längre avledningsröret är, desto sämre är utsugningseffekten.

Avledningsrörets längd får under alla händelser inte överskrida 7 meter.

Allt material som krävs för att ansluta fläkten med den utvändiga motorn (rör, elektriska kablar etc.) medlevereras icke och skall införskaffas separat.

Elektrisk anslutning av den fristående motorn

• Kontrollera positionen för den elektriska anslutningsboxen B som är placerad ovanpå fläkten.
• Avlägsna skruvarna S och öppna boxens lock B.
• Öppna kabelklämman genom att avlägsna skruvarna L.
• Använd en elektrisk kabel av typen H05 VVF (3 x 0,75) för att ansluta fläkten.
• Anslut motorkabelns kabelskor på kabelplinten som sitter i boxen B på fläkten.
• Stäng kabelklämman med skruvarna L.
  • Stäng locket B och fixera skruvarna S.
• Anslut fläkten till elnätet.

Utvändig motor (för utvändig installation) 942 121 135

Utvändig motor (för invändig installation) 942 121 182

942 121 182 Elektrisk kabel H05 VVF (3 x 0,75) L N Rör Fig. 11

S Innehållsförteckning 2

Hvis du vil avbryte intensivmodus för tiden er gått, trykker du på knapp A eller B.

H- Belysning av

I- Belysning på

Slå av strommen til viften för pæren skiftes. Slik skiftes pæren - Fig. 5:

S Innehållsförteckning 2

S Innehållsförteckning 2
