LUF55W18E - Frys Logik - Gratis bruksanvisning och manual

Produkttyp	Frysbox
Mått (H x B x D)	850 x 550 x 600 mm
Nettovikt	30 kg
Fryskapacitet	180 L
Energiklass	F
Årlig energiförbrukning	250 kWh
Ljudnivå	42 dB
Strömförsörjning	220-240 V, 50 Hz
Frysningskapacitet (per 24h)	10 kg
Förvaringstid vid strömavbrott	12 timmar
Temperaturreglering	Mekanisk termostat
Avfrostningstyp	Manuell
Klimatklass	N-ST
Lucktyp	Kläpplock med handtag
Invändig belysning	Nej
Snabbinfrysningsfunktion	Nej
Lås	Nej
Rekommenderad rengöring	Milt rengöringsmedel och vatten
Reservdelstillgång	Från tillverkarens support
Köldmedium	R600a

Vanliga frågor - LUF55W18E Logik

Hur avfrostar jag min Logik LUF55W18E-frys på rätt sätt?

Koppla ur frysen och låt isen smälta naturligt. Placera handdukar för att absorbera vatten. Använd inte vassa föremål för att skrapa bort is. Rengör och torka innan du startar om.

Vilken är den idealiska temperaturinställningen för denna frys?

Den rekommenderade temperaturen för förvaring av fryst mat är -18°C. Använd termostatratten för att justera; vanligtvis fungerar ett medelinställning bäst.

Hur mycket mat rymmer LUF55W18E?

Frysen har en nettokapacitet på 180 liter, lämplig för ett litet hushåll. Undvik överbelastning och säkerställ luftcirkulation.

Har denna frys en snabbinfrysningsfunktion?

Nej, Logik LUF55W18E har ingen snabbinfrysningsfunktion. För snabbare infrysning, placera mindre portioner och håll luckan stängd.

Vad betyder indikatorlampan?

Den gröna strömlampan indikerar att frysen får el. Den röda alarmlampan kan indikera ett temperaturproblem; se manualen.

Hur rengör jag frysen?

Koppla ur, ta bort mat och avfrosta. Rengör insidan med ett milt rengöringsmedel och mjuk trasa. Skölj och torka noggrant innan du startar om.

Vilka mått har LUF55W18E?

Måtten är cirka 850 mm höga, 550 mm breda och 600 mm djupa. Se till att det finns tillräckligt utrymme för ventilation och lucköppning.

Är denna frys energieffektiv?

Energiklassen är F, vilket är mindre effektivt än moderna standarder. Överväg att placera den på en sval plats för att minska förbrukningen.

Kan jag installera denna frys i ett ouppvärmt garage?

Klimatklassen är N-ST, lämplig för omgivningstemperaturer mellan 16°C och 38°C. Undvik temperaturer under 10°C eftersom frysen kanske inte fungerar korrekt.

Vilka reservdelar finns till LUF55W18E?

Vanliga reservdelar inkluderar dörrtätningar, termostat och hyllor. Kontakta Logiks kundsupport eller auktoriserade servicecenter för tillgänglighet.

BRUKSANVISNING LUF55W18E Logik

Säkerhetsvarningar....10

Packa upp 40

Installation 41

Plats 41

Ställa enheten vägrätt 41

Luftcirkulationsbehov....41

Ändra dörrens gångjärn....42

Montera dörrhandtaget....46

Rengöring före användning 46

Innan du använder enheten....46

Produktöversikt 47

Hantering 48

Slå på din enhet 48

Inställning av temperaturen....48

Snabbinfrysning 48

Oväsen inuti enheten! 48

Förberedelser för infrysning....49

Tina upp fryst mat....49

Rengöring 50

Avfrostning 50

Rengöring av insidan och utsidan av enheten....50

Underhåll 51

Försiktighet vid hantering....51

Service....51

Stänga av under längre perioder....51

Kondens....51

Avyttring 51

Specifikationer....52

Produktblad 52

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:
  – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;
• t.ex. bed and breakfast;
• catering och liknande icke-återförsäljarändamål.

• Se till att kontakten är lätt att nå ifall enheten behöver kopplas från elnätet.
- Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.
- Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.

- Enheten måste flyttas av minst 2 personer.

- Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn bör hållas under uppsikt så att de inte leker med enheten.

- Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.

• Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.
• Förvara inte flaskor eller glas i frysen. Innehåll kan expandera vid frysning vilket kan spräcka flaskan och skada frysen. (i förekommande fall)

WARNING

• Täck inte över ventilationsöppningar på enhetens hölje eller den inbyggda strukturen.
• Använd inte mekaniska verktyg eller andra föremål för att snabba på avfrostningsprocessen, andra än dem som rekommenderas av tillverkaren.
• Använd inte elektriska apparater inuti enhetens utrymme för livsmedelsförvaring, om de inte är av en typ som rekommenderas av tillverkaren.
• Skada inte kylmedelskretsen (kylmedlet är en mycket miljövänlig gas men är även antändlig. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter.)
• Kontrollera att nätkabeln inte sitter fast eller är skadad när du placerar apparaten.
• Använd inte flera portabla uttag eller bärbara nätaggregat på baksidan av apparaten.

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du köpt ditt nya Logik frys.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Lock x 2 Skruvhålsskydd x 2

Handtag

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Undvik att placera enheten i närheten av värmekällor som spis, varmvattenberedare eller element. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Den här enheten kan användas i ett garage eller i ett förråd. Täck inte över enheten med något material.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vågrätt kommer dörrarna och den magnetiska förseglingarna inte att skydda korrekt.

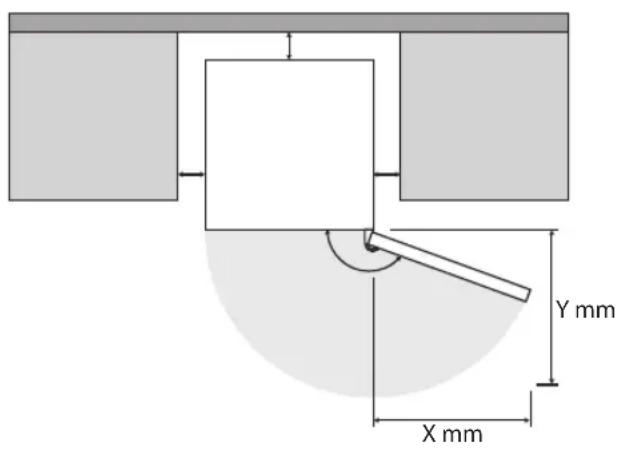

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras.

Säkerställ att det finns ett dubbelt avständ och djup för enheten för att öppna dörrens maximala vinkel.

Om produkten placeras under en heltäckande bänk, ska produktens lock (i förekommande fall) tas bort och ett ventilationsgaller på minst 200 cm ^2 (kan erhållas från DIY-butiker eller specialiståterförsäljare) monteras på arbetsbänken ovanför produktens baksida, för att förbättra ventilationen.

Fördelar med ökad ventilation:

• Lägre strömförbrukning

• Förbättrad kylprestanda

• Lägre driftkostnader

• Längre livslängd

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
- För att ta av dörren är det nödvändigt att luta skåpet bakåt. Du bör luta enheten mot något hårt, t.ex en stol så att den inte glider undan under installationsprocessen.
- Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
- Lägg inte enheten plant ned eftersom det kan skada kylsystemet.
• Vi rekommenderar att två personer hanterar enheten under monteringen.
- Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

INSTALLATION

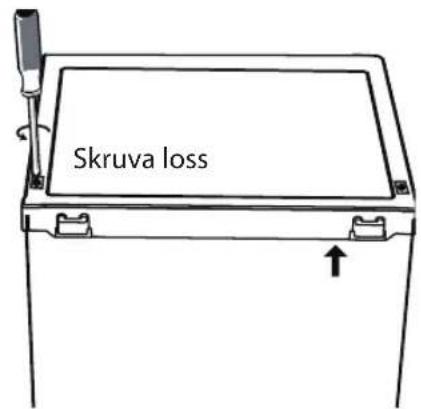

1. Ta bort de två skruvarna.
2. Lyft sedan försiktigt bort övre skivan från kylskåp.
3. Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.
4. Ta bort skruvarna och nedre gångärnet. Ta sedan bort de justerbara fötterna från båda sidorna.

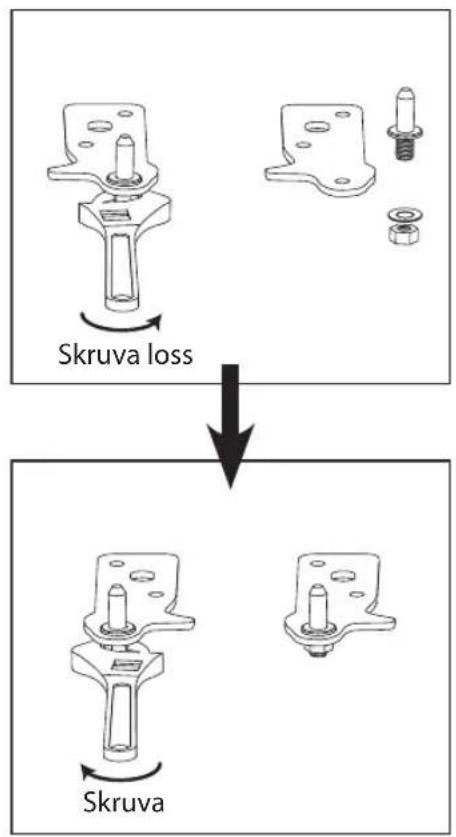

1. Skruva loss och ta bort den nedre gångjärnspinnen, vänd på konsolen och sätt tillbaka den.

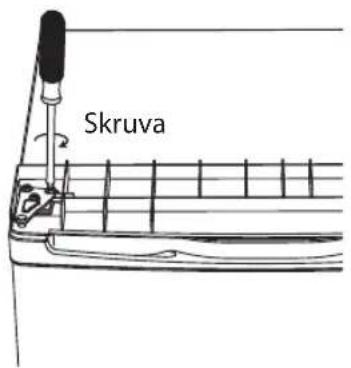

1. Fäst den nedre gångjärns. Sätt tillbaka de justerbara fötterna.

Skruva

1. Sätt tillbaka dörren. Se till att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.

Skruva

INSTALLATION

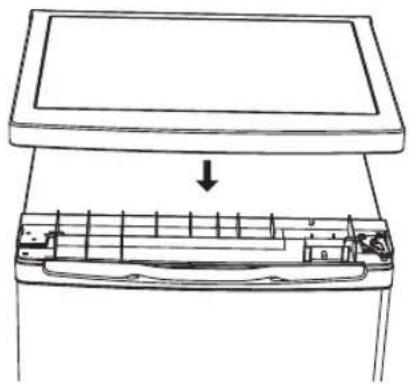

1. Sätt tillbaka övre skivan.

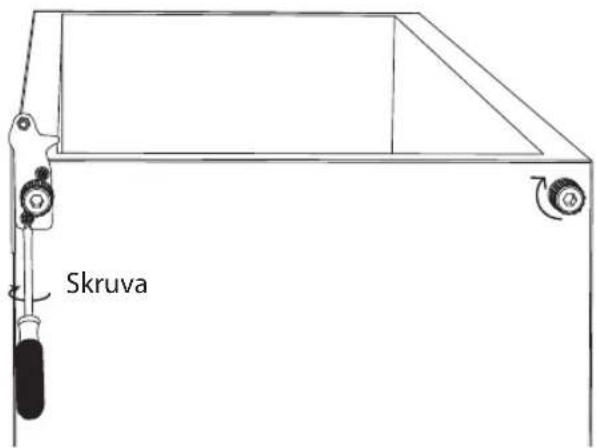

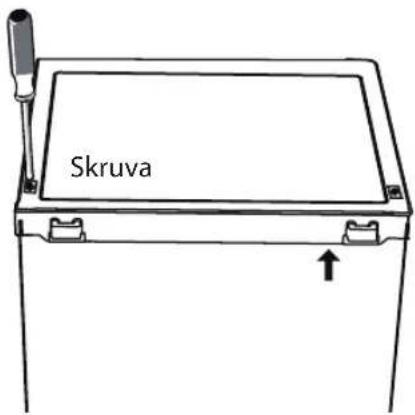

1. Skruva fast de två skruvarna.

Skruva

1. När dörren är stängd kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

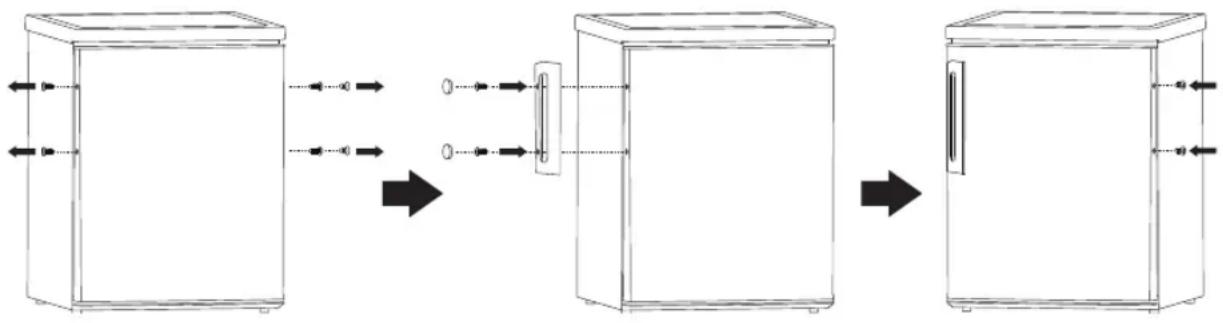

Montera dörrhandtaget

Kontrollera att handtaget monterats på den sida av dörren som öppnas, dvs. sidan mitt emot sidan med gångjärnen.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en svamp eller trasa. Rengör hyllorna och salladslådan i varmt tvålblandat vatten och torka helt torrt innan du sätter tillbaka dem. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU
Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
- Innan påslagning!
Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

SE

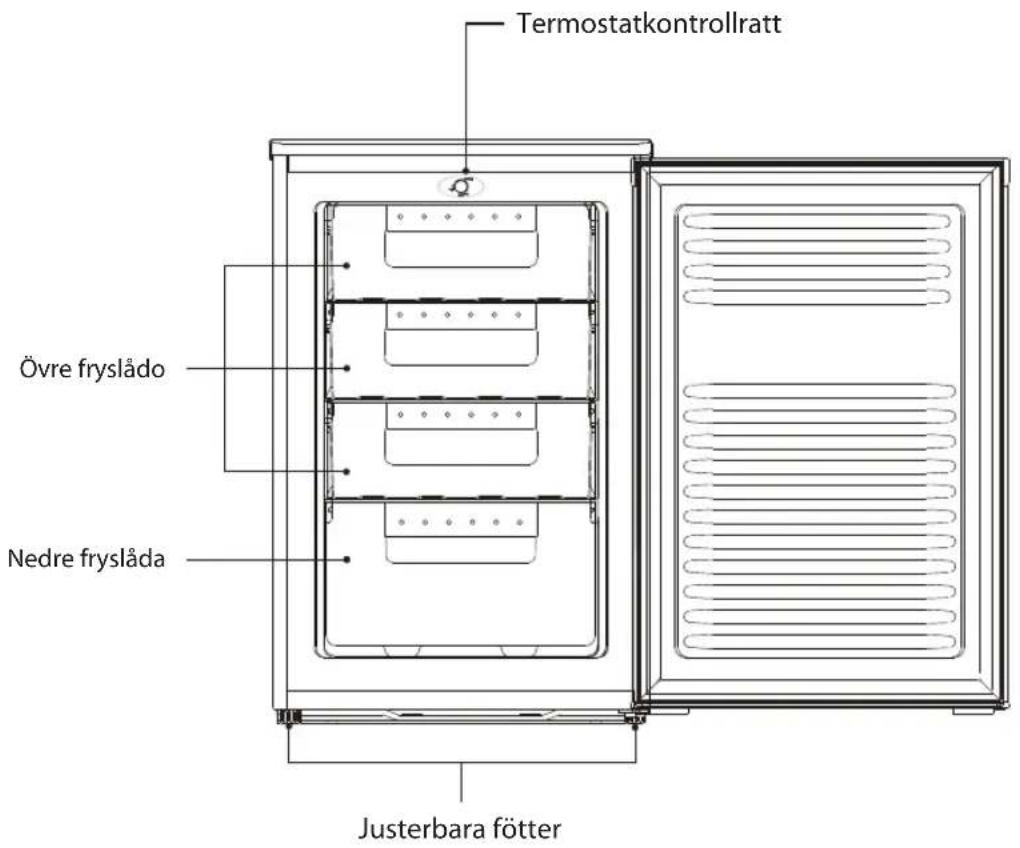

Termostatkontrollratt Övre fryslådo Nedre fryslåda Justerbara fötter

Slå på din enhet

1. Anslut nätsladden till eluttaget. Temperaturen inuti enheten kontrolleras av en termostat. Det fins 3 inställningar MIN, NORMAL och MAX.
2. Efter att enheten varit påslagen i 20 minuter ställ in termostatkontrollratten på NORMAL. Detta är den rekommenderade inställningen vid användning i normal rumstemperatur (mellan 16 °C och 38 °C).
3. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.
4. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.
5. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.
   Placera termometern i mitten av enheten där den är lätt att avläsa. Låt den ligga över natten, temperaturen i enheten bör vara -18 °C eller lägre.

FRIDGE/FREEZER THEMOMETER °C FREEZER FRIDGE -30° -20° -10° 0° +10° +20° +30° +40°

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. MAX-positionen är den kallaste inställningen och används för snabb infrysning. Den rekommenderade positionen är mellan MIN och MAX, men bör justeras enligt den omgivande miljön.

Snabbinfrysning

Färsk mat bör frysas så fort som möjligt. Inställning MAX gör att din enhet arbetar med dess kallaste temperaturer (ungefär -28 °C) continuously. Den kommer därför att frysa in snabbare och bibehålla mera av det goda i maten. Infrysning kommer att vara fullbordad efter 24 timmar. Efter infrysningen av maten vrid tillbaka termostatkontrollratten till NORMAL (-18 °C). Frys aldrig in stora kvantiteter av färsk mat vid ett tillfälle.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Förberedelser för infrysning

• Använd mat av bra kvalitet och handla så lite som möjligt. Frys mat i små kvantiteter då det fryser snabbare, ta mindre tid att tina och gör att du kan kontrollera den kvantitet du behöver lättare.
• Lämna lagad mat att svalna ordentligt. Kyl mat innan infrysning om så är möjligt.
• Fundera över hur du ska laga maten innan du fryser den.
• Frys inte in mat i metallbehållare om du vill kunna laga den i mikrovågsugn direkt från frysen.
• Använd särskilda fryspåsar, tillgängliga i matvarubutiker, frysfolie, polyetenpåsar, plastlådor, aluminiumfolie (endast extra kraftig kvalitet). Om du tvekar, lagra maten med dubbla lager folie. Använd inte aluminiumfolie för syrlig mat t.ex. citrusfrukter. Använd inte tunn plastfilm eller glas, använd heller inte matbehållare utan de rengjorts.
• Pressa ut så mycket luft som möjligt från förpackningen. Du kan köpa en särskild vakuumpump som suger ut överflödig luft ut från förpackningen.
• Lämna ett litet luftutrymme när du fryser vätskor, för att tillåta maten att expandera.
• Du kan använda utrymmet i frysen på det mest effektiva sättet om du fryser vätska (eller

bundna vätskor, såsom grytor) i kvadratiska block. Det här är känt som "Förformning". Häll vätskan i polyetenpåsen som är placerad inuti en kvadratisk förpackning. Frys den så här, ta sedan bort förpackningen och försegla påsen.

- Sätt etikett på din frysta mat eftersom de ser likadana ut i fruset tillstånd. Använd en särskild frystejp, etiketter och pennor med olika färger. Detta gör att du enkelt kan organisera och effektivt använda frysen. Skriv innehåll och datum, i annat fall kan den frysta maten överskrida lagringstiden och detta kan orsaka matförgiftning. Se ditt livsmedels förpackning för rekommenderad lagringstid.

- Du kan också lägg till vikt och noteringar om matlagningen som t.ex. "ska tinas först" eller "laga från frysen" och håll en separat "loggbok" om vad som är i varje låda. Det här kommer att bespara dig från att öppna dörren och söka runt i frysen i onödan.

1. Ta ut den frysta maten från enheten och avtäck den frysta maten. Låt den tina i rumstemperatur. Glöm inte bort att upptining på ett varmt ställer kan stimulera bakterietillväxt och tillagning vid låga temperaturer kanske inte förintar de farliga bakterierna.
2. Töm bort vattnet och släng bort den vätska som förloras under upptiningen.
3. Se alltid till att det inte finns iskristaller i maten innan du tillagar den, särskilt kött. De här kristallerna indikerar att maten inte är tillräckligt tinad.
4. Laga maten så snart som möjligt efter upptining.
5. Många mikrovågsugnar och ugnar har upptiningsfunktion. För att undvika att bakterier byggs upp, använd endast den här funktionen om du planerar att laga maten direkt efteråt.

Frys inte om någon mat som har tinats upp om du inte lagar den igen, för att döda skadliga bakterier. Frys aldrig om upptinade skaldjur. Förslut förpackningarna ordentligt efter att du har tagit ut det du ska tina. På det sättet förebygger du torkning eller frysskador och uppbyggandet av frost på kvarvarande mat.

Avfrostning

När enheten har använts ett tag kommer frost att byggas upp inuti frysen. Skrapa bort frosten med en plastskrapa (medföljer inte).

Använd inte ett instrument i metall eller ett skarpt instrument och använd inte någon elektrisk apparat för att hjälpa till vid avfrostningen.

Vi rekommenderar att avfrostning sker när frostlagret byggts upp till 10mm (\~0.39"). Gör detta när det finns lite varor i frysen och följ dessa procedurer:

1. Ta ut maten, stäng av enheten med huvudströmbrytaren och lämna dörren öppen. I bästa fall bör den frysta maten placeras in en annan frys. Om det inte är möjligt, paketera maten först i flera lager av tidningspapper eller i stora handdukar och sedan i en filt för att hålla den kall.

2. Lägg en torr handduk på kanten av hyllan. Skrapa bort frosten med en plastskrapa. Genom att påskynda upptining av resten av frosten kan du placera skålar med hett vatten inuti frysavdelningen och stänga dörren. När den fasta frosten lossnar, skrapa på den med en plastskrapa.

3. När avfrostningen är klar, gör ren enhetens inre och yttre ytor.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och lädor.
- Torka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och lådan.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörrarna är stängda, så att polermedlet inte hamnar på den magnetiska dörrtätningen eller på insidan av skåpet.
- Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Försiktighet vid hantering

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

När enheten inte används under en längre period, koppla ifrån den från elnätet, ta ut all mat och rengör apparaten, lämna dörren på glänt för att förhindra obehaglig lukt.

Kondens

Kondens kan uppstå på kylskåpets utsida. Detta kan bero på ändrad rumstemperatur. Torka av fukten. Om problemet kvarstår, se till att kontakta en kvalificerad tekniker för assistans.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen.

Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor.

Om en gammal apparat kastas bryt då bort alla lås eller låshakar som en säkerhetsåtgärd.

Specifikationer

Märkspänning	220-240V~, 50 Hz
Märkström	0,55 A
Nominell effekt	80 W
Yttermått (H x B x D)	850 x 550 x 570 mm

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Produktblad

Märke	Logik
Modell	LUF55W18E
Kategori, hushållsapparat	8
Energiklass	A++
Energiförbrukning 135 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Kylförvaringsvolym	-
Frysförvaringsvolym	83 L [IMAGE]
Manuell avfrostning
Temperaturökningstid	16 tim
Fryskapacitet	4 kg / 24 hr
Klimatklass	N, STDenna apparat är avsedd att användas i en rumstemperatur mellan 16°C och 38°C.
Luftburet akustiskt buller	42 dB(A) re 1 pW

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.
