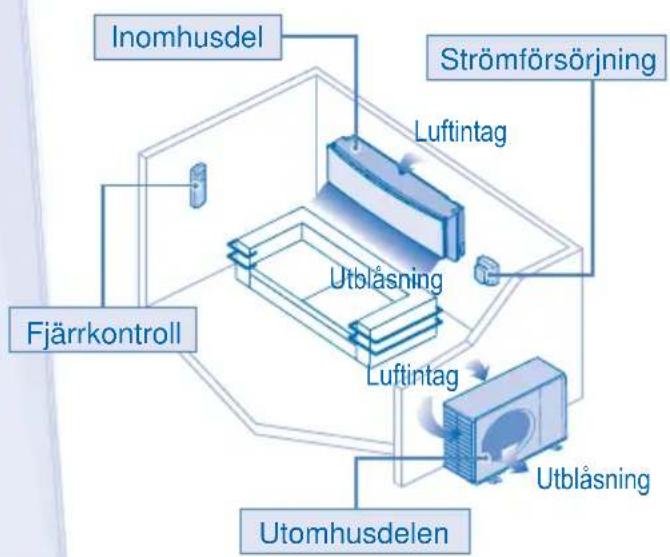

Tack för att du har köpt Panasonic Värmepump

TILLÅTNA DRIFTSFÖRHÅLLANDEN
Värmepumpen får användas vid följande temperaturer

Temperatur (°C)		Inomhus Utomhus
		*DBT *WBT *DBT *WBT
KYLA	Max. 32	23 43 26
	Min. 16	11 -15 -
VÄRME	Max. 30	- 24 18
	Min. 16	- -15 -
+8/10°C HEAT	Max. 10	- - -
	Min. 8	-15 -

* DBT: Torr temperatur * WBT: Våt temperatur
- Apparaten kan fortfarande fungera som ett kylaggregat vid utomhustemperatur på -15°C i ett obebott rum, t. ex. ett datorrum, med en rumstemperatur av 16°C eller högre och med en relativ fuktighet upp till 80%.
- Vid KYL-drift (COOL), då utomhustemperaturen sjunker till under -15°C, stängs kompressorn av och driften återupptas igen då temperaturen stigit till över -15°C.

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande. Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

WARNING

Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS.

OBS : Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

WARNING

INOMHUS- OCH UTOMHUSENHET

	Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.
	Var god konsultera auktoriserad återförsäljare eller specialist för att rengöra de inre delarna, reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elchock eller eldsvåda.
	Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.
	För inte in dina fi ngrar eller andra föremål i luftkonditionerarens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada.
	Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.
	Utsätt dig inte för direkt kalluft under en längre tid för att undvika för kraftig nedkylning.
	Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.
FJÄRRKONTROLL
	Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd, förgreningssladd, förlängningssladd ellerospecifi cerad sladd för attundvika överhettning ocheldsvåda.
	För att förhindra överhettning, eldsvåda eller elchock:Dela inte det använda uttaget med annan utrustning.Manövrera inte enheten med våta händer.Böj inte elsladden för mycket.Manövrera inte enheten genom att dra ut eller sätta i elkontakten.
WARNING
STRÖMFÖRSÖRJNING
	Om elkabeln är skadad måste den bytas av tillverkaren eller auktoriserad serviceverkstad eller motsvarande behörig person för att undvika skador.
	Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device) för att undvika elstöt eller eldsvåda.
	För att förhindra överhettning, eldsvåda eller elchock:• Sätt i elkontakten på rätt sätt.• Damm på elkontakten skall torkas av med jämna mellanrum med en torr trasa.
	Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren.(Risk för rök/eld/elstöt)Exempel på vad som är onormalt/fel• Jordfelsbrytaren (ELCB:n) löser ofta ut.• Det luktar bränt.• Onormala störljud eller vibrationer hos enheten.• Vatten läcker från inomhusenheten.• Strömsladden eller -kontakten blir onormalt het.• Fläkthastigheten kan inte kontrolleras.• Enheten stoppar direkt även om den satts på för drift.• Fläkten stoppar inte även om driften stoppas. Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.
	Denna utrustning måste jordas för att undvika elstöt eller eldsvåda.
	Undvik elchock genom att stänga av strömförsörjningen och koppla ur när:- Före rengöring eller service.- Längre tid utan användning.- Onormalt starkt blixtoväder.

FÖRSIKTIGHET
INOMHUS- OCH UTOMHUSENHET
	Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver för att undvika skada eller korrosion på enheten.
	Använd inte för förvaring av fi nkänslig utrustning, mat, djur, växter, konstverk eller andra föremål.Detta kan orsaka kvalitetsförsämring, etc.
	Använd inte antändbar utrustning framför luftfl ödesutgången för att undvika spridning av eldsvåda.
	Utsätt inte växter eller husdjur för direkt luftfl öde för att undvika skador på dem, etc.
	Rör inte den vassa aluminiumfl änsen,eftersom vassa delar kan orsaka personskada.[IMAGE]
	Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.
	Installera inte enheten på oljiga eller rökiga platser för att förhindra skador på enheten.
	Montera inte isär enheten för rengöring för att undvika personskador.
	Stå inte på en ostadig bänk när du rengör för att undvika personskador.
	Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock.
	Ha inte dörr eller fönster öppna för länge under drift i läget KALLT/TORRT.
	Se till så att dräneringsröret är riktigt anslutet och håll dräneringsutloppet fritt från vattenrännor, behållare och se till så att det inte sänks i vatten för att förhindra vattenläckage.
	Efter en längre tids användning eller användning med någon bränsledriven utrustning, lufta rummet regelbundet.
	Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.
FJÄRRKONTROLL
	Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen.Det kan skada fjärrkontrollen.
	För att förhindra tekniska fel eller skador på fjärrkontrollen:Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.Nya batterier av samma sort måste sättas i enligt polaritetsmarkeringen.
STRÖMFÖRSÖRJNING
	Dra inte i sladden för att dra ut kontakten ur eluttaget för att förhindra elchock.

FJÄRRKONTROLL

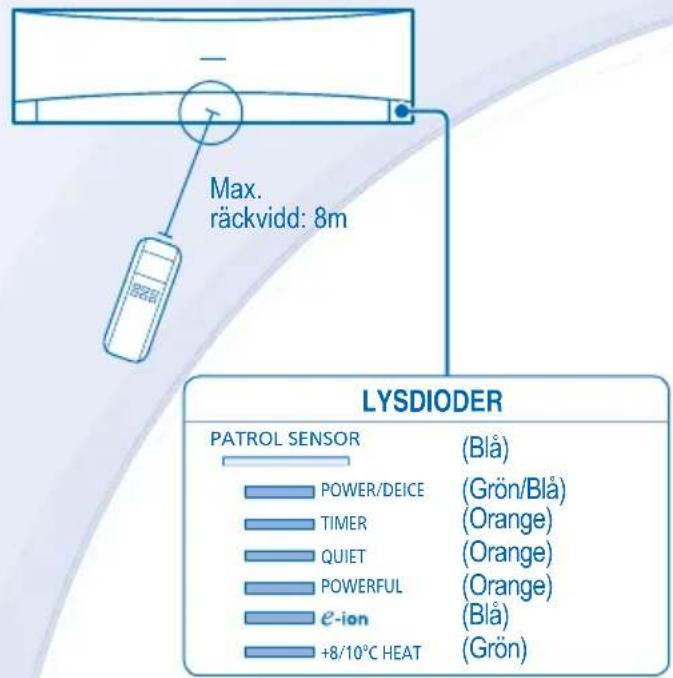

Max. räckvidd: 8m LYSDIODER PATROL SENSOR (Blå) POWER/DEICE (Grön/Blå) TIMER (Orange) QUIET (Orange) POWERFUL (Orange) e-ion (Blå) +8/10°C HEAT (Grön)

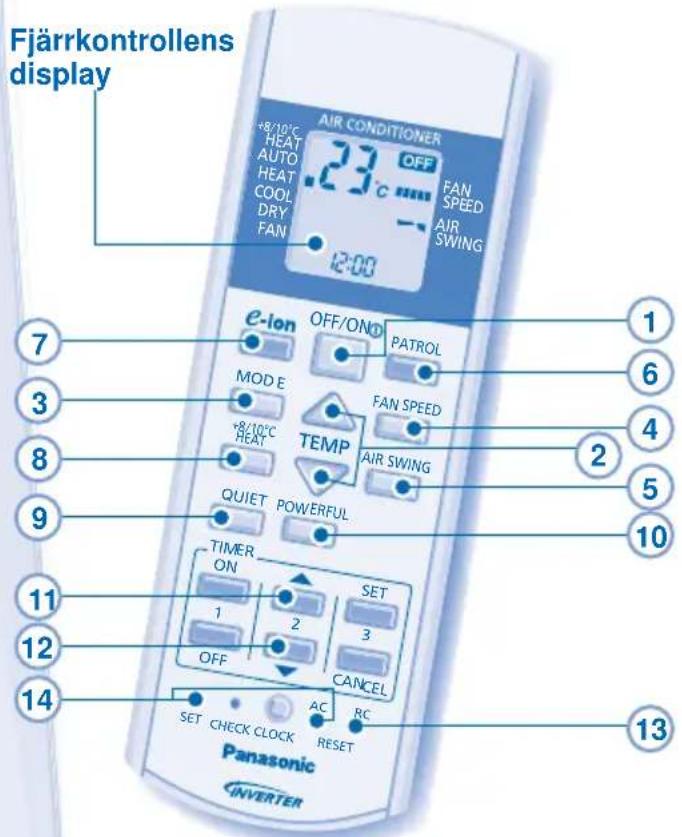

Fjärrkontrollens display AIR CONDITIONER +8/10°C HEAT AUTO HEAT COOL DRY FAN 23°C OFF FAN SPEED AIR SWING 2:00 e-ion OFF/OND PATROL MODE FAN SPEED +8/10°C HEAT TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET Panasonic INVERTER 1 6 4 2 5 10 11 12 13

Tryck på fjärrkontrollens knapp

1

- Var god håll koll på indikationen OFF på fjärrkontrollens display för att förhindra att enheten startas/stoppas på fel sätt.

2

STÄLLA IN TEMPERATUR

• Valområde: 16°C \~ 30°C (Ej tillgängligt i läget FAN).
• Användning av enheten inom det rekommenderade temperaturområdet kan göra att energi sparas.

LÄGET VARMT : 20°C \~ 24°C.

LÄGET KALLT : 26°C \~ 28°C.

LÄGET TORRT : 1°C \~ 2°C lägre än rumstemperatur.

3

VÄLJA FUNKTIONSLÄGE

LÄGET VARMT - För att få varm luft

• Det tar en stund för enheten att värmas upp. Driftsindikatorn blinkar under tiden.
• Enheten kanske stoppar varmluftstillförseln för avisningen. Avisningsindikatorn är PÅ under denna funktion.

LÄGET KALLT - För att få kall luft

- Använd gardiner för att avskärma från solljus och värme från utomhus för att minska strömförbrukningen vid kylning.

LÄGET TORRT - För att avfukta din omgivning

- Enheten arbetar med låg fl äkthastighet för att ge en mild nedkylning.

LÄGET FAN - För att få luften att cirkulera i rummet

AUTOMATISKT LÄGE - För enklare användning

• Då val av användarläge sker blinkar driftslampan.
• Enheten väljer på nytt funktionsläge efter 30 minuter hela tiden enligt temperaturinställning, utomhus- och rumstemperatur.

4

VÄLJA FLÄKTHASTIGHET (5 VAL)

FAN SPEED

- För AUTO, justeras inomhusfl äkthastigheten automatiskt enligt användarläge.

5

JUSTERA DET VERTIKALA LUFTFLÖDETS RIKTNING (5 VAL)

AIR SWING

• Håller rummet ventilerat.
- I läget COOL/DRY, om AUTO är inställt, vrids spjället upp/ner automatiskt.
- I läget HEAT, om AUTO är inställt, stannar det horisontella spjället i en förbestämd position.

6

FÖR ATT FÅ REN & FRISK LUFT

PATROL - Kontrollera luftkvalitén

• Känner av luftkvaliteten; E-ion-användning aktiveras då luftkvaliteten är på nivån smutsig.
• Kan aktiveras även då enheten är avstängd.
• Patrullen startar automatiskt med att enheten sätts på

med

7

FÖR ATT FRÄSCHA TILL OCH RENA LUFTEN

• Genererar negativa joner för att producera friskluft-effekt och dra till sig damm som sedan fångas in vid de positivt laddade e-ion-fi Itren.
• Kan aktiveras även då enheten är avstängd. I detta tillstånd, kan fl äkthastigheten och luftloppet inte justeras.

8

UNDERHÅLLSVÄRME

• Bibehåll inomhustemperaturen vid 8/10°C. Fläkten växlar till hög fl äkthastighet automatiskt.
  • Denna funktion ändrar användarläget
  och kan raderas genom att trycks ner.

- Avfrostning vid utomhusenheten kan resultera i plötslig kall luft från inomhusenheten. Eliminera kall luft med uppvärmningsläget.

9

• Denna funktion stoppar automatiskt efter 20 minuter.

11

Tryck och håll nere i 5 sekunder för att göra ljusheten hos enhetens indikator svagare eller för att återställa den.

12

Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.

13

Tryck ner för att återställa fjärrkontrollens standardinställning.

14

Används ej i normal drift.

OBSERVERA

PATROL

e-ion

QUIET

PO WERFUL

- Kan aktiveras i alla lägen och kan stängas av genom att motsvarande knapp trycks ned en gång till.

-drift kan startas självständigt.

QUIET

POWERFUL

PATROL

- Kan inte väljas samtidigt.

STÄLLA IN TIMERN

- För att sätta på enheten till ON eller stänga av till OFF vid en förinställd tid.

Välj ON eller OFF timer

Ställa in tiden Bekräfta

• För att radera endera ON eller OFF timern, tryck på ON eller OFF, och därefter på CANCEL.
• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.
• Timerfunktionen baseras på klockan som är inställd i fjärrkontrollen och upprepas dagligen när den väl ställts in. För inställning av klockan, var god se Förberedelse Av Fjärrkontroll på omslagets baksida.
• Om timern raderas manuellt eller till följd av strömavbrott, kan du återställa den tidigare inställningen (så fort strömmen återkommit) genom att trycka ner SET.

FÖRSIKTIGHET

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.
• Rör ej aluminiumfl änsen, den vassa delen kan orsaka skada.

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål (pH7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

RÅD

- För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden "H99". Var god rådfråga auktoriserad återförsäljare.

- Vidrör ej under användning.

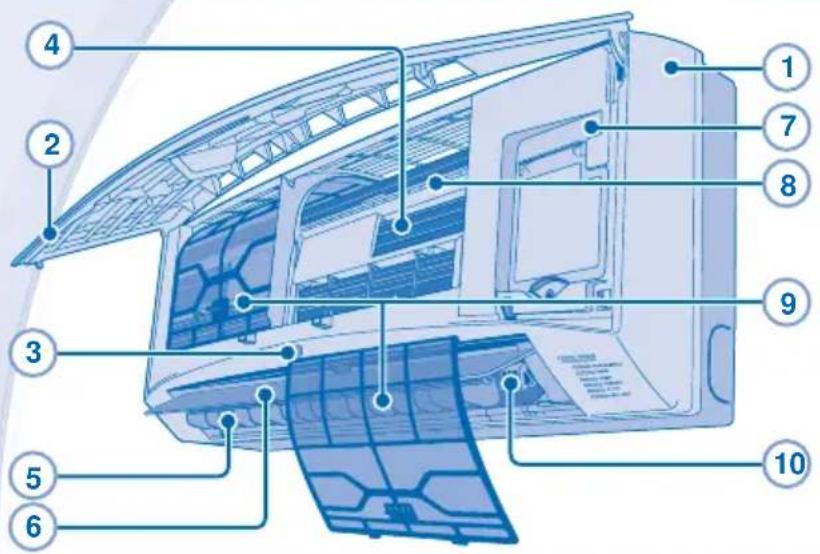

1 INOMHUSDEL

- Torka försiktigt med en torr, mjuk trasa.

2 FRONTPANEL

Avlägsna Frontpanelen

• Lyft och dra för att avlägsna frontpanelen.
  • Rengör varsamt och låt torka.

Stänga Frontpanelen

- Tryck ner båda ändarna på frontpanelen för att stänga den säkert.

3 FJÄRRKONTROLLMOTTAGARE

4 ALUMINIUMFLÄNS

5 SPJÄLL FÖR HORIZONTELL LUFTFLÖDESRIKTNING

- Manuellt justerbar.

6 SPJÄLL FOR VERTIKAL LUFTFLÖDESRIKTNING

- Justera ej för hand.

7 AUTO-KNAPP OFF/ON

- Används då fjärrkontrollen tappats bort eller fungerar felaktigt.

Steg Åtgård Funktionssätt
1 Tryck på knappen en gång. Automatdrift
2 Tryck tills du hör ett bip-ljud. Låst kyldrift
3	Upprepa steg 2. Tryck på knappen igen tills du hör två bip-ljud och släpp knappen.	Normal kyldrift
4	Upprepa steg 3. Tryck tills du hör tre bip-ljud och släpp upp knappen.	Låst värmedrift
Tryck ner knappen för att stänga av.

8 e-jon-LADDNINGSKABEL

9 e-ion-FILTER

• Rengör fi Itren regelbundet.
- Tvätta/skölj fi Itren försiktigt med vatten för att undvika skada på fi lterytan.
- Torka fi Itren noggrant i skuggan, borta från eld eller direkt solljus.
- Byt ut fi İtret om det är skadat.

10 AKTIV e-ion-GENERATOR

Rengör med torr bomullspinne.

- Rengöring av aktiva e-ion-generatorn rekommenderas var 6:e månad.

PROBLEMLÖSNING

Följande yttringar är ej tecken på tekniska fel.

YTTRING		ORSAK
Dimma kommer ur inomhusdelen. ▶ Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift. ▶ Flöde av kylmedel inuti enheten.
Onormal lukt i rummet. ▶ Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	▶	Hjälper till att avlägsna lukt från inomhusdelen.
Luftflödet fortsätter även efter att användningen stoppats.	▶	Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).
Driften fördröjs några minuter efter återstart.	▶	Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ▶ Kondensering eller avdunstning sker på rören.
Timerlampan är tänd konstant.	▶	Den inställda timertiden upprepas dagligen när den är inställd.
Under avisningsfunktionen, är spjället stängt. ▶ LUFTRIKTNING är inställd på AUTO.
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	▶	För att undvika kallras under avfrostning.
Driftslampan blinkar innan apparaten slås På.	▶	Detta utgör ett förberedande funktionssteg när ON timer har ställts in.
Knakande ljud vid drift. ▶ Temperaturförändringar orsakar utvidgningen/sammandragningen hos enheten.

Kontrollera följande innan du ringer för att få hjälp.

YTTRING		KONTROLLERA
Uppvärmningen/Nedkylningen fungerar inte tillräckligt effektivt.	►	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi Itren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift. ► Kolla ifall enheten installerats med en lutning.		Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.(Displayen är svag eller sändningssignalen är svag.)	►	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte.	►	Kolla ifall strömbrytaren är frånslagen.Kolla ifall timern har ställts in.
Enheten tar ej emot signal från fjärrkontrollen.	►	Se till så att mottagaren ej är är skymd bakom något.Vissa fluorescerande ljus kan störa signalen. Var god rådfråga auktoriserad återförsäljare.
Patrol-avkännaren eller e-ion-indikatorn på inomhusenheten blinkar.	►	Stoppa Patrol- eller i-ion-funktionen och återstarta sedan. Om patrol-avkännaren eller e-jon-indikatorn fortfarande blinkar, var god vänd dig till en auktoriserad återförsäljare.
Driften PATROL (PATRULL) fungerar inte.	►	Tryck och håll nere [IMAGE] i 15 sekunder tills ett pipljud hörs, och tryck sedan på [IMAGE] igen.

Enheten stoppar och timerindikatorn blinkar.

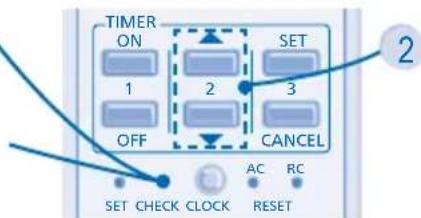

Använd fjärrkontrollen för att få fram felkoden.

3 Tryck i 5 sekunder för att avsluta felkontrollen.

4 Stäng av enheten och meddela felkoden till auktoriserad återförsäljare.

TIMER ON 1 2 3 SET OFF CANCEL AC RC SET CHECK CLOCK RESET 2

Tryck tills du hör ett bipljud och anteckna sedan felkoden.

Obs:

- För vissa fel, kan du behöva starta om enheten med begränsad användning med 4 pipljud under användningsstarten.

SIKKERHETSFORANSTALTNINGER

• Registrerer luftkvaliteten; E-ion-operasjon aktiveres när luftkvaliteten er for lav.
• Kan aktiveres selv när enheten er slått av.
• Patruljeringen starter automatisk när enheten slåes på

med

7 FOR A OPPFRISKE OG RENSE LUFTEN

- Indstillingen på timeren gentages dagligt, när den först er foretaget.

• Kontrollera fjärrkontrollens batterier.
• Se till att öppningarna för luftintag och luftutgång inte hindras av något.
• Använd knappen Auto OFF/ON för att välja Nedkylnings-/Uppvärmningsdriften, och efter 15 minuters drift är det normalt med följande temperaturskillnad mellan öppningarna för luftintag och luftutgång:
  Kylning: ≥ 8°C Värme: ≥ 14°C

• Aktivera läget Uppvärmning i 2-3 timmar som ett alternativ för att ordentligt avlägsna fukt som fi nns kvar i de inre delarna för att undvika mögelbildning.
• Slå ifrån strömmen och dra ur kontakten.
  • Ta ur batterierna ur fjärrkontrollen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN OCH DRA UR SLADDEN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i fjärkontrollen.
  • Vattenläcka från inomhusenheten.
• Strömbrytaren stängs ofta av.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

PERIODISK INSPEKSJON AV ENHETEN ETTER LANG TIDS STANS

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.
