Produkttyp	Inbyggnadsdiskmaskin
Märke	Cylinda
Modell	PD 651B RF

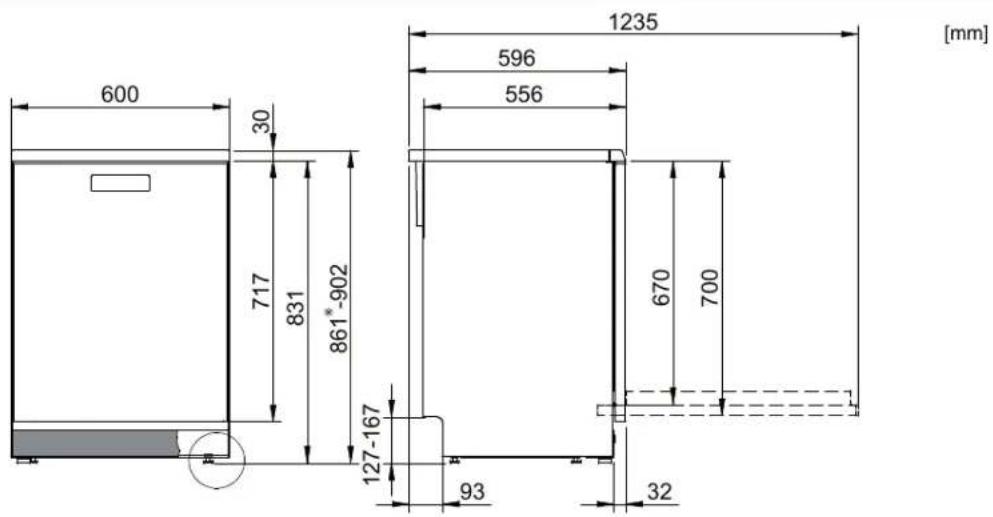

Bredd	60 cm
Djup	60 cm
Höjd	85 cm
Nettovikt	45 kg
Strömförsörjning	230 V, 50 Hz, 10 A
Antal kuvert	14
Energiklass	A+
Vattenförbrukning per cykel	9.5 L
Ljudnivå	46 dB(A)
Program	Eco, Normal, Intensiv, Snabb, Glasvård
Nyckelfunktioner	Fördröjd start, Halv last, Vattenavhärdare
Underhåll	Rengör filter månadsvis, kontrollera spolarmar, avkalka regelbundet
Säkerhetsfunktioner	Barnlås, Anti-översvämning, Överfyllnadsskydd
Reservdelstillgång	Filter, spolarmar, bestickkorg, sköljmedelsbehållare
Installationstyp	Inbyggd under bänkskiva

Vanliga frågor - PD 651B RF Cylinda

Hur installerar jag diskmaskinen Cylinda PD 651B RF?

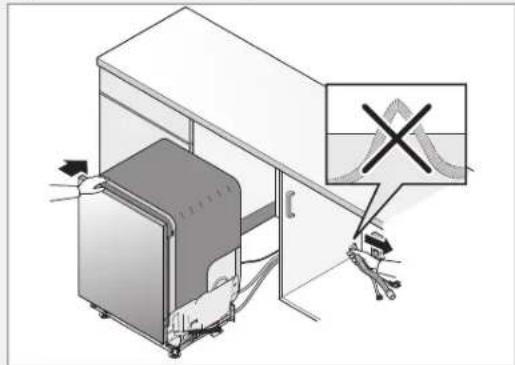

Se till att diskmaskinen är i våg och säkrad under en bänkskiva. Anslut vatteninloppet till en kallvattenkälla (max 60°C). Anslut avloppsslangen säkert till en vattenlås. Anslut till ett jordat uttag. Se installationsmanualen för detaljerade steg.

Vilket rengöringsmedel ska jag använda?

Använd ett kvalitetsrengöringsmedel för diskmaskin i tablett-, pulver- eller gelform. För bättre resultat, använd sköljmedel och salt om vattnet är hårt. Följ doseringsinstruktionerna. Använd aldrig vanligt diskmedel eftersom det orsakar överdrivet skum.

Varför diskar inte min diskmaskin ordentligt?

Kontrollera att spolarmarna roterar fritt och att filtren är rena. Se till att diskgodset är korrekt placerat så att vatten når alla föremål. Använd rätt program och se till att det finns tillräckligt med rengöringsmedel. Kontrollera även att vattentemperaturen är tillräcklig (minst 50°C på normalprogram).

Hur rengör jag filtren?

Ta bort den nedre korgen, skruva sedan loss filterenheten under spolarmen. Skölj under rinnande vatten och skrubba försiktigt med en mjuk borste. Sätt tillbaka noggrant. Rengör filtren varje månad för att förhindra igensättning. Se manualen för filterunderhåll.

Vad betyder indikatorn för 'Sköljmedel'?

Det betyder att sköljmedelsbehållaren är låg. Öppna locket på doseraren och fyll på sköljmedel upp till maxlinjen. Stäng locket. Sköljmedel hjälper till med torkning och förhindrar fläckar. Justera doseringen efter vattenhårdhet om möjligt.

Hur kan jag minska ljudet från diskmaskinen?

Se till att maskinen är i våg och inte vidrör skåp. Kontrollera om det finns lösa föremål inuti. Använd tyst program (om tillgängligt) eller kör under lågtrafik. Korrekt lastning minskar skrammel. Den normala ljudnivån är 46 dB, vilket är acceptabelt.

Varför rinner inte vattnet ut?

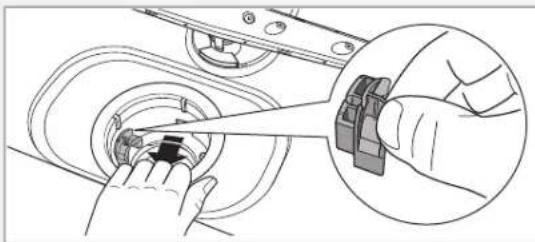

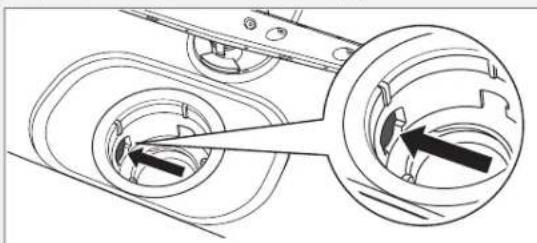

Kontrollera om avloppsslangen är vikt eller blockerad. Rengör avloppspumpens filter (placerat längst ner fram, åtkomligt efter att nedre panelen tagits bort). Se även till att vattenlåsanslutningen inte är igensatt. Om problemet kvarstår, kontakta en tekniker.

Kan jag öppna diskmaskinen mitt i cykeln?

Ja, men var försiktig med het ånga. Öppna luckan försiktigt först för att släppa ut tryck. Maskinen pausar. Stäng luckan och tryck på start för att fortsätta. Undvik att öppna under högtemperaturfaser (t.ex. torkning) för att förhindra skador.

Vad betyder indikatorn för 'Salt'?

Den indikerar låg saltnivå i vattenavhärdaren. Öppna saltlocket (vanligtvis längst ner i behållaren), fyll med diskmaskinssalt (använd tratt om det behövs). Tillsätt vatten om det behövs (endast första fyllningen). Stäng locket ordentligt. Salt förhindrar kalkavlagringar.

Hur återställer jag diskmaskinen?

Tryck och håll in knappen Start/Återställ i 3 sekunder för att avbryta en cykel. För fullständig återställning, dra ur kontakten i 1 minut. Om en felkod visas, se manualen eller kontakta Cylinda support.

BRUKSANVISNING PD 651B RF Cylinda

Kontrollera att diskkorgarna i plast placeras innanför kanterna på korgbärarna.

2.

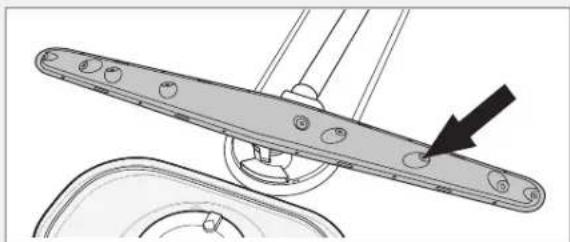

Kontrolleraattspolarmarnakanroterafritt

3.

Kontrollera/Doseradiskmedelochspolglansmedel

Kontrollera/Dosera diskmedel och spolglansmedel för att få ett bra disk- och torkresultat.

4.

Kontrollera/Doserasalt

Fyll på salt för att få ett bra disk- och torkresultat.

Indikering för påfyllning av salt.

5.

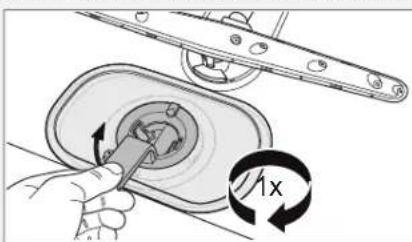

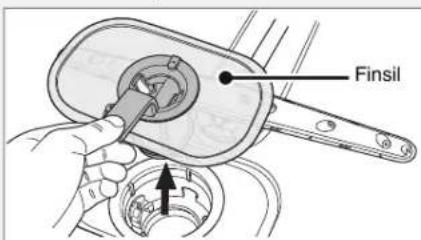

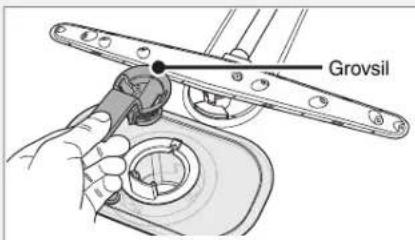

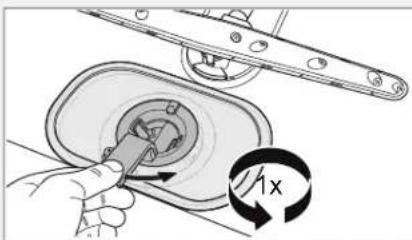

Töm grovsilen och rengör finsilen vid behov.

Lås fast silen genom att vrida handtaget medurs till stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

6.

Innehåll

SV

Innan du diskar första gången

3Panelen

19Teknisk inform

8Använda diskmaskinen

25Programtabell

10Inställningar

26Egna notering:

13Skötsel och rengöring

15Felsökning

Bäste Cylinda kund!

Välkommen till familjen av Cylinda kunder.

Vi hoppas att ni får många års nytta av er nya maskin.

Maskinen har många finesser. För att få största möjliga nytta av dess funktioner rekommenderar vi att ni läser bruksanvisningen innan ni använder maskinen. Information om hur man undviker följder för miljön lämnas i bruksanvisningen.

Panelen

För att starta maskinen tryck och håll in Huvudströmbrytaren tills displayen tänds.

1 Programknapp 1*

2 Programknapp 2*

3 Programknapp 3*

4 Display

5 Indikator för spolglansmedel (ej aktiv om ett automatiskt doseringssystem är anslutet)

6 Indikator för salt

7 Start/Stopp

*Valbart program. (För att programmera programknapparna se Välj program i kapitel Inställningar på sidan 10.)

Panelen har sensorknappar med ljudsignal för bekräftelse (se kapitel Inställningar).

OBS!

- 60 minuter efter senaste knapptryckning stängs maskinen av för att spara energi.

Originalinstruktion

• Läs och spara bruksanvisningen!
- Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
- Belasta inte diskmaskinsluckan, korgbärarna samt diskkorgarna med något utöver diskgods.
- Lämna inte diskmaskinsluckan i öppet läge eftersom den kan utgöra en snubbelrisk.

- Använd endast pulver- eller flytande maskindiskmedel i diskmaskinens diskmedelsfack. (Om ett automatiskt doseringssystem är anslutet ska diskmaskinens diskmedelsfack ej användas.)

- Använd endast professionellt diskmedel och spolglansmedel i externa behållare om ett automatiskt doseringssystem är anslutet. (Professionellt maskindiskmedel anpassat för automatiskt doseringssystem får ej användas i diskmaskinens doseringsbehållare för diskmedel. Professionellt spolglansmedel anpassat för automatiskt doseringssystem får ej användas i diskmaskinens doseringsbehållare för spolglans.)

- Följ leverantörens säkerhetsföreskrifter gällande hantering och lagring av diskmedel samt spolglansmedel.

- Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen.

- Diskmaskinens insida uppnår en hög temperatur under pågående program. Vidta försiktighet när luckan öppnas. Låt disklasten svalna innan den tas ut.

- Rör inte värmeelementen i diskmaskinens botten, de är mycket varma under och precis efter ett avslutat diskprogram.

- Denna maskin får användas av barn från 8 år och personer med nedsatt fysisk förmåga, nedsatt mental förmåga, sinnefrånvaro eller brist på erfarenhet och kunskap. Dessa personer måste ha tillsyn vid användning av maskinen eller få anvisningar om hur maskinen ska användas och förstå de risker som kan förekomma. Rengöring av maskinen får inte utföras av barn utan tillsyn.

- Barn måste övervakas så att de inte leker med diskmaskinen.

- Skadad nätkabel får endast bytas av behörig fackman.

- Den här diskmaskinen ska användas i hushåll eller liknande såsom:

• personalkök i butiker, på kontor eller andra arbetsmiljöer.
• bondgårdar.
• av gäster på hotell, motell och andra typer av inkvarteringsmiljöer.
• bed & breakfast-hotell.

Diskmaskinen kan även användas i professionell arbetsmiljö såsom; restaurang, kafé/bistro, bar, bed & breakfast-hotell, campingplats samt marina.

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

- Vid Reparation och underhåll ska originalreservdelar användas.

! WARNING!

Fastighetens huvudströmställare måste vara avslagen eller eluttaget spänningslöst vid rengöring, underhåll och byte av delar!

Installation

Läs säkerhetsanvisningarna för installation. Se kapitel Installation.

Barnsäkerhet

• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

WARNING!

Akta barnen - maskindiskmedel är frätande! Följ leverantörens säkerhetsföreskrifter gällande hantering och lagring av diskmedel samt spolglansmedel.

Förvara disk- och spolglansmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läka-re! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 minuter) i rikligt med vatten.

Aktiverabarnspärr(knapplås)

För att förhindra att barn startar diskmaskinen kan man aktivera en barnspärr (knapplås), se kapitel Inställningar på sidan 10.

Vinterförvaring/transporter

• Förvara diskmaskinen frostfritt.
- Undvik långa transporter vid stark kyla.
- Transportera diskmaskinen upprätt.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och avslutar eventuellt pågående program om diskmaskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Rengöring

När du gör rent kanten runt luckan ska du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

• När diskmaskinen tjänat ut och ska skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.
• Diskmaskinen är tillverkad och märkt för återvinning.
• Kontakta din kommun för information om var och hur din diskmaskin skall återvinnas på rätt sätt.

Innan du diskar första gången

SV

Automatiskt doseringssystem

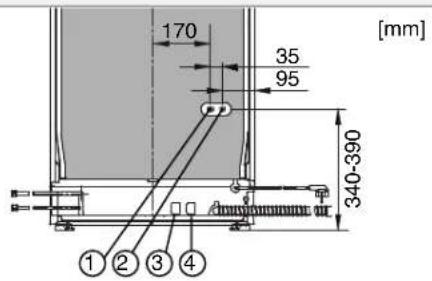

Diskmaskinen kan anslutas till ett automatiskt doseringssystem för professionellt diskmedel och spolglansmedel vilket förenklar det dagliga användandet och minskar risken för överdosering.

I kapitel Installation på sidan 20 och i kapitel Inställningar på sidan 10 beskrivs hur du ansluter och aktiverar ett automatiskt doseringssystem.

Fyll på professionellt diskmedel och spolglansmedel anpassat för automatiskt doseringssystem i respektive extern behållare i god tid för att förhindra luft i systemet. Vid hårt vatten (vatten med hög kalkhalt) rekommenderas surt spolglansmedel.

WARNING!

Var uppmärksam på de risker som finns vid hantering av professionellt disk- och spolglansmedel. Skyddshandskar och skyddsglasögon bör användas vid hantering.

Följ leverantörens säkerhetsföreskrifter gällande hantering och lagring av diskmedel samt spolglansmedel.

Avhärdaren

För att uppnå ett bra diskresultat behöver diskmaskinen mjukt vatten (vatten med låg kalkhalt). Hårt vatten orsakar vita beläggningar på diskgodset och i diskmaskinen.

Vattnets hårdhet anges i följande skalor: Tyska hårdhetsgrader (°dH) och franska hårdhetsgrader (°fH). Inkommande vatten med en hårdhetsgrad över 6°dH (9°fH) måste avhärdas. Delta görs automatiskt med hjälp av den inbyggda avhärdaren. För att avhärdaren ska fungera optimalt måste inställningen av den anpassas till det inkommande vattnets hårdhetsgrad. Om vattnets hårdhetsgrad överstiger 20°dH (36°fH) rekommenderas att en extern avhärdare ansluts.

Kontakta vattenverket i din kommun, alternativt mät vattenhårdheten med hjälp av medföljande testremsa för att få reda på vilken hårdhetsgrad vattnet har. Efter att du har ställt in avhärdaren, dosera disk- och spolglansmedel som om du har mjukt vatten.

Såhäranvänderdutestremsan:

1 Vrid på vattenkranen och låt vattnet rinna i någon minut.
2 Fyll ett glas med kallvatten.
3 Ta testremsan ur sin förpackning.
4 Doppa testremsan i vattnet i cirka en sekund.
5 Vänta en minut. Jämför sedan fyrkanternas färger med vattenhårdhetstabellen.

		°fH°dHTestremsa
□□□□		<5<34 gröna
■□□□		>7>41 röd
■■□□		>15>82 röda
■■■□		>25>143 röda
■■■■		>38>214 röda

Ställa in avhärdaren

I kapitel Inställningar på sidan 10 beskrivs hur du ställer in avhärdaren. Glöm inte att fylla på salt i saltbehållaren efter att du ställt in avhärdaren.

Fylla på salt

Innan du använder en diskmaskin med avhärdare måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

WARNING!

Fyll på salt precis innan du ska diska. För att inte riskera rostfläckar måste diskmaskinen sköljas ur direkt efter påfyllningen.

Häll aldrig maskindiskmedel i saltbehållaren. Detta leder till att avhärdaren förstörs!

Görsåhärförstagången:

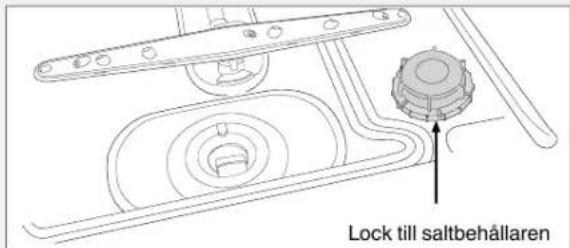

1 Skruva först bort locket enligt bilden
2 Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 l vatten.
3 Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full.
4 Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.
5 Kör ett program så att eventuellt salt i diskmaskinen sköljs bort.

Indikeringförpåfyllningavsalt

När saltet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett program så att eventuellt salt i diskmaskinen sköljs bort.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Lasta diskmaskinen

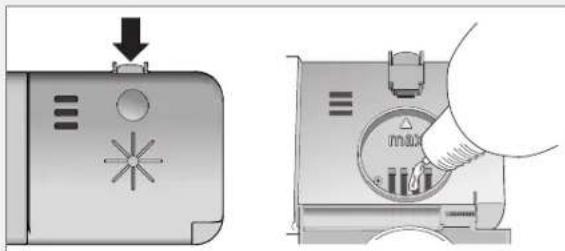

Fylla på spolglansmedel

Dosera spolglansmedel i behållaren för spolglansmedel om diskmaskinen inte är ansluten till ett automatiskt doseringssystem för professionellt spolglansmedel.

Torkningen går snabbare och får ett bättre resultat om man använder spolglansmedel. Du får också ett finare diskresultat med klart och fläckfritt diskgods. Vid hårt vatten (vatten med hög kalkhalt) rekommenderas surt spolglansmedel.

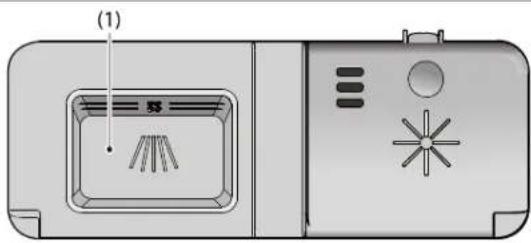

1 Öppna locket för spolglansmedel.
2 Fyll försiktigt på spolglansmedel. Fyll endast på så mycket spolglansmedel tills det när nivån markerad med max.
3 Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.
4 Stäng locket ordentligt.

Professionellt spolglansmedel anpassat för automatiskt doseringssystem får ej användas i diskmaskinens doseringsbehållare för spolglans.

Indikeringförpäfyllningavspolglansmedel

När diskmaskinens behållare för spolglansmedel behöver fyllas på lyser ovanstående symbol i displayen.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Ställa in dosering av spolglansmedel

I kapitel Inställningar beskrivs hur du ställer in doseringen av spolglansmedel. Doseringen av spolglansmedel kan ställas till På eller Av.

Aktiveradoseringenavspolglansmedel:

• Om diskgodset har vattenfläckar.
• Fläckar eller slöja på diskgodset.

Inaktiveradoseringenavspolglansmedel:

• Om diskgodset har en vit/blå kladdig film.
• Om diskgodset har ränder.
• Vid skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtåligdekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/glas

Placera föremålen så att de inte stöter samman under diskningen. Använd ett kort program med lågsta möjliga disktemperatur. Antika och mycket ömtåliga föremål bör inte diskas i diskmaskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen i låg temperatur och med låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestickmedklistradehandtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plastföremål

Undvik att diska plastföremål som inte tål höga temperaturer.

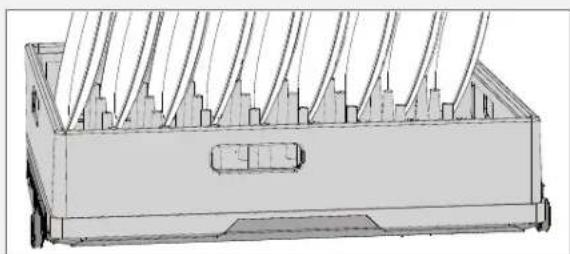

Diskkorgar och korgbärare

I diskmaskinen finns plats för två diskkorgar i plast med standardmättet 500 x 500 mm. Diskkorgarna placeras på diskmaskinens anpassade korgbärare.

Kontrollera att diskkorgarna i plast placeras innanför kanterna på korgbärarna.

SV

Övre korgbärare

Placera disken i en diskkorg av plast med smutsiga ytor inåt och nedåt. Diskkorgen placeras på diskmaskinens övre korgbärare.

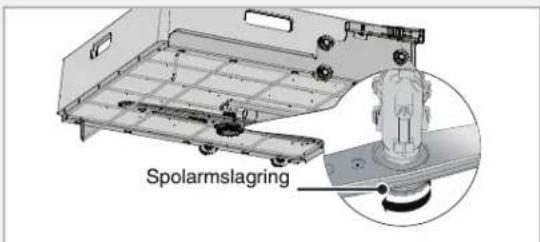

Kontrollera att spolarmarna kan rotera fritt.

Övre korgbäraren levereras i nedre läget, men kan flyttas upp för att skapa större utrymme för undre diskkorgen om stora föremål ska diskas.

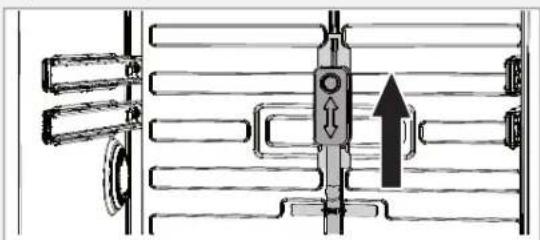

Höjningavövrekorgbäraren

1 Dra ut korgbäraren. (Lyft ur ev. diskkorg i plast.)
2 Vrid korgstoppet utåt längst ut på de båda skenorna.
3 Ta tag i korgbäraren med båda händerna, dra ut och flytta upp korgbäraren till det övre läget.
4 Skjut upp spolrörs-anslutningen till övre läget för att koppla ihop med övre spolarmen.

5 Vrid tillbaka korgsloppel längst ut på de båda skenorna.

OBS!

Kontrollera att spolrörs-anslutningen är ihopkopplad med övre spolarmen.

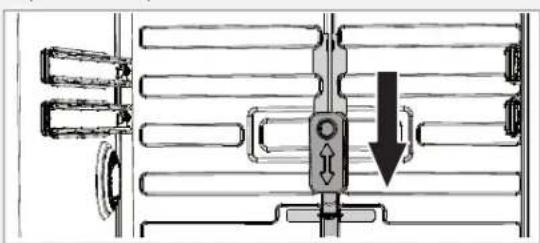

Sänkningavövrekorgbäraren

1 Dra ut korgbäraren. (Lyft ur ev. diskkorg i plast.)
2 Vrid korgstoppet utåt längst ut på de båda skenorna.
3 Ta tag i korgbäraren med båda händerna, dra ut och flytta ned korgbäraren till det lägre läget.
4 Skjut ned spolrörs-anslutningen till nedre läget för att koppla ihop med övre spolarmen.

5 Vrid tillbaka korgstoppet längst ut på de båda skenorna.

OBS!

Kontrollera att spolrörs-anslutningen är ihopkopplad med övre spolarmen.

Undre korgbärare

Placera disken i en diskkorg av plast med smutsiga ytor inåt och nedåt. Diskkorgen placeras på diskmaskinens undre korgbärare. Kontrollera att spolarmarna kan rotera fritt.

Bestick

Använd anpassade bestickkorgar. Ställ besticken med skaften nedåt, förutom vassa knivar, och så spridda som möjligt. Se till att skedar inte ligger i varandra. Alternativt lägg besticken horisontellt i en diskkorg.

WARNING!

Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i en anpassad bestickskorg eller läggas horisontellt i en diskkorg.

OBS!

Placera inte bestick av olika material, till exempel silver och rostfritt, i samma fack (risk för fläckar).

OBS!

Kontrollera att spolarmarna kan rotera fritt.

Använda diskmaskinen

Automatiskt doseringssystem

Diskmaskinen kan anslutas till ett automatiskt doseringssystem för professionellt diskmedel och spolglansmedel vilket förenklar det dagliga användandet och minskar risken för överdosering.

I kapitel Installation på sidan 20 och i kapitel Inställningar på sidan 10 beskrivs hur du ansluter och aktiverar ett automatiskt doseringssystem.

Fyll på professionellt diskmedel och spolglansmedel anpassat för automatiskt doseringssystem i respektive extern behållare i god tid för att förhindra luft i systemet.

WARNING!

Var uppmärksam på de risker som finns vid hantering av professionellt disk- och spolglansmedel. Skyddshandskar och skyddsglasögon bör användas vid hantering.

Följ leverantörens säkerhetsföreskrifter gällande hantering och lagring av diskmedel samt spolglansmedel.

OBS!

Pulver- eller flytande maskindiskmedel ska ej användas i diskmaskinens diskmedelsfack om diskmaskinen är ansluten till ett automatiskt doseringssystem.

Dosera diskmedel

Dosera diskmedel i diskmedelsfacket om diskmaskinen inte är ansluten till ett automatiskt doseringssystem för professionellt diskmedel.

1 Fack för huvuddiskmedel

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Diskmaskinen är utrustad med en avhärdare, dosera därför som om du har mjukt vatten.

Överdosering av diskmedel kan försämra diskresultatet och medför dessutom en extra belastning för miljön.

Häll diskmedlet i diskmedelsfacket. Kontakta diskmedelstillverka- ren om du har frågor rörande diskmedel.

WARNING!

Akta barnen - maskindiskmedel är frätande!

OBS!

Använd endast pulver- eller flytande maskindiskmedel i diskmaskinens diskmedelsfack. Diskmedelstabletter rekommenderas inte. Handdiskmedel får inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Professionellt maskindiskmedel anpassat för automatiskt doseringssystem får ej användas i diskmaskinens doseringsbehållare för diskmedel.

Diskmedelmedhögtenzyminnehåll

Om diskmedel med högt enzyminnehåll ska användas rekommenderas ett program med låg temperatur i huvuddisken och hög temperatur i slutsköljningen. Program A, Program B och Program C kan utformas efter verksamhetens specifika behov. Skapa ett program med fördisk, lång huvuddisk i låg temperatur (40 °C) samt slutsköljning i hög temperatur (60 °C eller 70 °C). Se "Skapa program" i kapitel Inställningar på sidan 10.

Huvudströmbrytaren

Tryck och håll in Huvudströmbrytaren tills displayen tänds. Meddelandet "Öppna lucka för funktion" visas i displayen. Öppna luckan för att aktivera panelen.

Välja program

Tryck på en av programknapparna 1, 2 och 3. (För att programmera programknapparna se Välj program i kapitel Inställningar på sidan 10.)

Snabbdisk

Kort program för lätt smutsig/avspolad disk till exempel glas och kaffekoppar.

Snabbdiskuniversal

Kort program för avspolad disk. (Ej intorkade matrester.)

Universal

Standardprogram för normalt smutsig/avskrapad disk. (Ej intorkade matrester.)

UniversalPlus 1)

Effektivt program för mycket smutsig disk med lätt intorkade malresler. (Ej inbränd mat som till exempel gratängformar.)

Intensiv ^1)

Kraftfullt program för hårt smutsad disk.

Vinglas

Skonsamt program för ömtålig disk som finare glas.

Ölglas

Program anpassat speciellt för robusta ölglas. Vid slutsköljningen doseras inget sköljmedel. Slutsköljningen sker automatiskt i kallvatten om det finns anslutet.

Avspolning

Program för att skölja av diskgodset.

Urpumpning

Program för att pumpa ur vatten, till exempel vid avbrutet program.

ProgramA/ProgramB/ProgramC 1)

Program som kan anpassas efter specifika behov. Se "Skapa program" i kapitel Inställningar på sidan 10.

SV

Starta diskmaskinen

Tryck och håll in Start/Stopp tills displayen visar 'Programmet startat'. Detta indikerar att diskmaskinen är klar att starta. Stäng luckan ordentligt, annars startar inte diskmaskinen.

OBS!

Om maskinen inte startas inom 2 minuter efter senaste knapptryckning återgår den till att visa senast körda program.

Information i frontdisplayen

I frontdisplayen visas Visa kvarvarande tid, Visa temperatur och/eller Visa disksekvens. Välj själv önskad information som ska visas på frontdisplayen. Se "Driftinformation" i kapitel Inställningar på sidan 10.

Visatid

När du valt program visas hur lång tid programmet tog förra gången det kördes. När du startat diskmaskinen visar displayen hur lång tid som återstår av programmet.

Tiden kan variera något från gång till gång beroende på temperatur på inkommande vatten, diskmängden, omgivningens temperatur med mera.

Under tiden som programmet körs, räknas tiden ner, och den tid som återstår av programmet visas i displayen. Återstående tid visas till exempel som 1:15, vilket alltså innebär att 1 timma och 15 minuter återstår av programmet.

OBS!

Återstående tidvisning kan i den första körningen av varje program vara något missvisande, eftersom diskmaskinen gör en uppskattning av tiden. Vid andra körningen av respektive program utgår diskmaskinen från den tid programmet tog vid före gående körning.

Visatemperatur

I displayen visas diskvattnets aktuella temperatur.

Visadisksekvens

I displayen visas aktuell disksekvens.

Om du vill avbryta eller byta program

Ett program bör enbart avbrytas om det är absolut nödvändigt.

Öppna luckan, tryck och håll in Start/Stopp i tre sekunder, om du vill byta program sedan du startat diskmaskinen. Fyll på nytt diskmedel (detta sker automatiskt om ett automatiskt doserings-system är anslutet). Välj därefter ett nytt program, tryck på Start/Stopp och stång luckan.

WARNING!

Risk för brännskada om diskmaskinens lucka öppnas under pågående program. Notera att diskmaskinens insida uppnår en hög temperatur särskilt under slutsköljningen.

Om diskmaskinen stängs av med Huvudströmbrytaren eller vid strömavbrott

Om diskprogrammet inte är avslutat fortsätter det avbrutna programmet när diskmaskinen får ström igen.

Efter avslutat program

När programmet avslutats visas 'END' i displayen.

Programslut indikeras även genom en ljudsignal. I kapitel Inställningar beskrivs hur du ändrar denna funktion.

Diskmaskinen stängs automatiskt av 60 minuter efter avslutat program. Stäng av vattenkranen när diskmaskinen inte används för en längre tid.

WARNING!

Diskmaskinens insida uppnår en hög temperatur under pågående program. Vidta försiktighet när luckan öppnas. Låt korgarna svalna innan de tas ut.

Rör inte värmeelementen i diskmaskinens botten, de är mycket varma under och precis efter ett avslutat diskprogram.

Inställningar

1

2

3

1. Funktionsmeny

Start Stopp

Öppna Funktionsmenyn:

		BeskrivningKnapptryck
1.		Stäng av maskinen.Öppna luckan.Tryck och håll in Huvudströmbrytaren tills displayen tänds.
2.		Inom 20 sekunder;- tryck på programknapp 2, 5 gånger.- tryck på programknapp 3, 5 gånger.
3.		Displayen visar Funktionsmeny. Bekräfta valet genom att trycka på Start/Stopp.(Låmna menyn genom att trycka på knappen PROG tills Tillbaka? visas i displayen. Bekräfta valet genom att trycka på Start/Stopp.)

Navigera i Funktionsmenyn:

		BeskrivningKnapptryck
		Tryck på programknapp 1 för att scrolla mellan inställningarna.
		Tryck på Start/Stopp för att lagra inställningen och komma vidare till nästa menysteg.(Lämna menyn genom att trycka på knappen PROG tills Tillbaka? visas i displayen. Bekräfta valet genom att trycka på Start/Stopp.)

TIPS!

För att underlätta en eventuell framtida service notera valda inställningar i Funktionsmenyn.

Du kan göra följande inställningar i Funktionsmenyn:

	AlternativInställningar
1.Språk	English/Svenska/Dansk/Norsk/Suomi/Français/Deutsch/Italiano/Espanol/Nederlands/Rysckii	Du kan välja vilket språk som visas i displayen.
2.Temp.isenasteprogram		I displayen visas diskvattnets högsta temperatur i senast körda program.
stem	Dosera diskmedel3.Automatisktdoseringssy-det automatiska doseringssystemet genom att aktivera Dosera spolglansmedel	Dosera diskmedel och Dosera spolglansmedel.
	Diskmedel: På/Av	Aktivera Diskmedel om diskmaskinen ansluts till ett automatiskt doseringssystem. Diskmedelkommerdoserasi30sekunderunderhuvuddisken.
	Spolglansmedel: På/Av	Aktivera Spolglansmedel om diskmaskinen ansluts till ett automatiskt doseringssystem. Spolglansmedelkommerdoserasi30sekunderunderslut-sköljningen.
	Spoltryck: Hög/Normal	Välj Hög enbart om diskmaskinen ansluts till ett automatiskt doseringssystem.
	Barnspärr: På/Av4.Barnspärr	För att förhindra att barn startar diskmaskinen kan en barnspärr (knapplås) aktiveras. För att tillfälligt inaktivera och aktivera barnspårren tryck och håll in knappen ovanför symbolen i 5 sekunder. (Barnspårren aktiveras automatiskt igen efter 2 minuter.)
	Celsius/Fahrenheit5.Temperaturenhet	Temperatur i displayen kan visas i °C (Celcius) eller i °F (Fah-renheit).
6. DriftInformation	Visa kvarvarande tid: På/Av	Välj vilken information som ska visas i frontdisplayen under pågående program. (Om Av väljs på alla kommer återstående tid att visas.)
	Visa temperatur: På/Av
	Visa disksekvens: På/Av
	Av/Låg/Medel/Hög7.Volymljudsignal	Diskmaskinen talar via en ljudsignal om när programmet är klart eller om ett fel har uppstätt.
8. Volym knappljud	Av/Låg/Medel/Hög	Signalen ger bekräftelse på en knapptryckning.
9. LCD kontrast	LCD kontrast: 1/2/3/4	Justering av kontrasten i displayerna.
	Spolglansmedel: På/Av10.Spolglansmedelställning för dosering av spolglansmedel. (Enbart aktivt om Automatiskt doseringssystem för Spolglansmedel är inställt på Av.)
	Vattenhärdhet: 0-911.Vattenhärdhet	Inställning av avhärdaren. Hämta inställningsvärdet från vattenhärdhetstabellen nedan.

°dH	°fH	°dH	°fH
0-3	0-5	15-19	26-34
4-5	6-9	20-24	35-43
6-8	10-14	25-29	44-52
9-11	15-20	30-39	53-70
12-14	21-25	40+	71+

Höjinställningsvärdetföravhärdarenvidproblemmedvita beläggningarpådiskgodsetochidiskmaskinen.

	AlternativInställningar
	Vattenanslutning: Enkel/Mix12.Vattenans	Vatteningsel om diskmaskinen är ansluten till kallt eller varmt vatten. Välj Mix om diskmaskinen är ansluten till både kallt och varmt vatten.
13.Skapaprogram	Utforma egna diskprogram (Program A, Program B och Program C) efter verksamhetens specifika behov.
	OBS!
	Om ett automatiskt doseringssystem ansluts eller kopplas bort kontrollera följande inställningar för respektive program: Spoltryck, Fördisk 1, Fördisk 2.
-Skapa program A	Förprogrammerat:Fördisk1:Av,Fördisk2:Av,Huvuddisktemp.:45°C,Huvuddisktid:5min.,Spoltryck: Normal,Sköljning1:Kall,Sköljning2:Av,Sköljning3:Av,Slutsköljningtemp.:45°C,Slutsköljning hålltid:1min.
-Skapa program B	Förprogrammerat:Fördisk1:Varm,Fördisk2:Av,Huvuddisktemp.:60°C,Huvuddisktid:20min., Spoltryck:Normal,Sköljning1:Varm,Sköljning2:Kall,Sköljning3:Av,Slutsköljningtemp.:65°C, Slutsköljninghålltid:5min.
-Skapa program C	Förprogrammerat:Fördisk1:Kall,Fördisk2:Varm,Huvuddisktemp.:70°C,Huvuddisktid:45min., Spoltryck:Normal,Sköljning1:Varm,Sköljning2:Kall,Sköljning3:Av,Slutsköljningtemp.:75°C, Slutsköljninghålltid:15min.
	1. Fördisk 11)	Av/Kall/Varm (50 °C)AktiveraFördiskenbartomdiskmaskinenanslutstillettautomatisktdoseringssystem.
	2. Fördisk 21)	Av/Kall/Varm (50 °C)AktiveraFördiskenbartomdiskmaskinenanslutstillettautomatisktdoseringssystem.
	3. Huvuddisk temp.	Välj temperatur i huvuddisk (20 °C-70 °C).
	4. Huvuddisk tid	Välj tid för huvuddisk (5-45 min.).
		Hög/Normal5. SpoltryckVäljHögenbartomdiskmaskinenanslutstillettautomatisktdoseringssystem.
	6. Sköljning 1	Av/Kall/Varm (50 °C)
	7. Sköljning 2	Av/Kall/Varm (50 °C)
	8. Sköljning 3	Av/Kall/Varm (50 °C)
	9. Slutsköljning temp.	Välj temperatur i slutsköljning (40 °C- 85 °C).Denmaximalatemperaturenkanstiganågot(2°C)föratt garanteraattslutsköljningenhållerutsatttemperaturhela hålltiden.
	10. Slutsköljning hålltid	Välj hålltid för vald temperatur i slutsköljning (1-15 min.).
	-Spara program	Bekräfta inställningarna genom att trycka på Start/Stopp.
14.Väljprogram	Snabbdisk, Snabbdisk universal, Universal, Universal Plus, Intensiv, Vinglas, Öl-glas, Avspolning, Urpumpning, Program A, Program B, Program C	Välj vilka program som ska vara aktiva på programknapparna 1, 2 och 3.

1) Ett automatiskt doseringssystem för diskmedel måste vara anslutet och i Funktionsmenyn måste Automatiskt doseringssystem vara inställtpåDiskmedel:På,iannatfallinaktiverasprogrammetsFördisk1ochFördisk2.

Skötsel och rengöring

WARNING!

Fastighetens huvudströmställare måste vara avslagen eller eluttaget spänningslöst under arbetet!

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Töm grovsilen vid behov.

1 Lyft grovsilen rakt upp med hjälp av handtaget.
2 Töm grovsilen. Glöm inte att sätta tillbaka den!

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Rengör finsilen vid behov.

1 Vrid handtaget moturs ett varv.

2 Lyft silen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra finsilen.

3 Återmontera i omvänd ordning. Kontrollera att kanterna lätar ordentligt när du sätter tillbaka finsilen.
4 Lås fast silen genom att vrida handtaget medurs till stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

Diskmaskinen får inte användas utan att silarna är monterade! Diskresultatet kan påverkas om grovsilen inte är rätt monterad

Avloppspumpen

Om vattnet inte har pumpats ut ur diskmaskinen efter avslutat diskprogram kan det bero på att avloppspumpen blockeras av ett främmande föremål. Pumpen kan nås inifrån diskmaskinen.

1 Gör diskmaskinen strömlös genom att slå av fastighetens huvudströmställare.
2 Ta bort grovsilen och finsilen.
3 Ta bort den lilla gula passbiten till vänster i bottenbrunnen genom att trycka in spärren i pilens riktning (se bild nedan).

4 Genom all sticka in fingret i hålet kommer du åt att snurra pumpvingen och ta bort eventuella stopp.

5 Montera tillbaka passbiten och därefter silarna.
6 Slå på fastighetens huvudströmställare.

Om diskmaskinen ändå inte går att starta och ett surrande ljud hörs har överfyllnadsskyddet aktiverats.

•Stäng av vattnet.
- Slå av fastighetens huvudströmställare.
•Ring service.

OBS!

Glöm inte montera tillbaka passbiten.

Spolarmarna

Hål och lagringar kan ibland bli igensatta. Peta bort skräpet med en nål eller liknande. Spolarmarna har även hål på undersidan.

För att underlätta rengöringen kan du lossa spolarmarna. Glöm inte att sätta tillbaka dem igen.

- Dra den undre spolarmen rakt upp för att lossa den.

Övrespolarm

1 Dra ut korgbäraren.
2 Skruva spolarmslagringen enligt bilden för att lossa spolarmen från övre korgbäraren.

Rengör utsidan och programpanelen med milt rengöringsmedel. Använd inga lösningsmedel, de kan skada maskinen.

OBS!

Duscha inte maskinen med vattenstråle!

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

WARNING!

Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

Diskmaskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom normal användning. Om du har kalkhaltigt (härt) vatten kan det dock bildas kalkavlagringar i diskmaskinen. Kör i så fall ett program med två matskedar citronsyra i diskmedelsfacket (utan disk i maskinen). (År ett automatiskt doseringssystem anslutet bör det inaktiveras vid rengöring med citronsyra för att uppnå önskad effekt.)

Panelen

Håll sensorknapparna rena och fria från fett. Torka av dem med torr eller lätt fuktad trasa. Använd aldrig rengöringsmedel – det kan repa ytan. Stäng av diskmaskinen med Huvudströmbrytaren vid rengöring av sensorknapparna för att undvika ofrivilliga knapptryckningar.

Felsökning

		ÅtgårdTypavfelldisplayFrontdisplay
	Överfyllnad 1F10	Rensa avloppspumpen. Se kapitel Skötsel och rengöring. Om problemet kvarstår ring service.
	UttömningsfelIF11	Se "Vatten kvar i diskmaskinen" i tabellen "Problem" nedan. Om problemet kvarstår ring service.
	VattenintagsfelIF12	Kontrollera att vattenkranen är öppen. Kontrollera att yttre silen på inloppsslangen inte är blockerad. Om problemet kvarstår ring service.
F40	Ventilläckage	Stäng av vattenkranen och ring service.
	Temp. stoppfel 3F41	Kontrollera proppar/säkringar. Om problemet kvarstår bryt strömmen med fastighetens huvudströmställaren och ring service.
		Ring service.Termistorfel 1F42
		Ring service.Trycksensorfel 1F43
		Ring service.Trycksensorfel 2F47
		Ring service.Termistorfel 2F48
F49	Temp. stoppfel 1	Ring service.
F50	Temp. stoppfel 2	Ring service.
	Temp. stoppfel 4F51	Kontrollera proppar/säkringar. Om problemet kvarstår bryt strömmen med fastighetens huvudströmställaren och ring service.
	VattennivåfelIF52	Kontrollera att yttre silen på inloppsslangen inte år blockerad. Om problemet kvarstår ring service.
	CirkulationsfelIF53	Avbryt programmet genom att öppna luckan, tryck och håll in Start/Stopp i tre sekunder. Starta diskmaskinen på nytt. Om problemet kvarstår ring service.
F54	Överfyllnad 2	Stäng av vattenkranen och ring service.
F55	Kommunikationsfel MCU	(MCU är en förkortning för "Motor Control Unit"). Ring service.
		Ring service.CirkulationsfelIF56
F57	Fel version MCU	(MCU är en förkortning för "Motor Control Unit"). Ring service.
F58	Kommunikationsfel UIC	(UIC är en förkortning för "User Interface Control"). Ring service.
F59	Fel version UIC	(UIC är en förkortning för "User Interface Control"). Ring service.
F60	Okänt fel	Ring service.

Tryck på valfri knapp för att ta bort felmeddelandet.

SV

		ÅtgärderTänkbaraorsakerProblem
Disken är inte ren.	Spolarmarna går inte runt.	Lyft av armarna och gör rent.
		Kontrollera att diskgods inte hindrar spolar-marna.
		Undvik storförpackningar.Gammalt diskmede
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad. Kraftig över- eller underdosering medför försåmrat diskresultat.
	För svagt diskprogram.	Byt till ett kraftigare program.
	Felaktig lastning av diskmaskinen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna. Undvik att placera stora föremål, I ex stora tallrikar och grytor, så att vattnet inte kan passera inifrån och ul mot diskmaskinsluc-kan.
	Glas och koppar har vält under diskningen.	Ställ diskgodset stadigt.
	Silen är inte i rätt position.	Skruva fast silen. Se kapitel Skötsel och rengöring.
Fläckar eller slöja på diskgodset.	Avhärdaren läcker salt.	Kontrollera att saltlocket är ordentligt åtskru- val. Annars ring service.
	Felaktigt inställd avhärdare.	Se "Vattenhärdhet" i kapitel Inställningar.
	Felaktigt inställd dosering för spolglansme- del.	Se kapitel Innan du diskar första gången och 'Spolglansmedel' i kapitel Inställningar.
	Saltbehållaren är tom.	Fyll på salt. Se kapitel Innan du diskar första gången.
	Kalkavlagringar på grund av för hårt vatten (vatten med hög kalkhalt).	Byt till ett surt spolglansmedel.
		Se avsnittet Kalkavlagringar i kapitel Skötsel och rengöring.
	För hög temperatur och/eller för mycket diskmedel kan orsaka så kallad etsning på kristallglas. Detta kan tyvärr inte åtgärdas, bara förebyggas.	Diska kristallglas i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskme- delstillverkaren.
Diskgodset har en vit/blå kladdig film.	För hög dosering av spolglansmedel.	Sänk doseringen. Se under kapitel Innan du diskar första gången och 'Spolglansmedel' i kapitel Inställningar. Om vattnet är mycket mjukt kan du eventuellt spåda ut spolglans- medlet med hälften vatten.
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, majonnäs, ci- tron, vinäger, salt och dressing kan orsaka fläckar på rostfritt stål om det lämnas kvar en längre tid.	Skölj bort den här sortens matrester om du inte ska starta diskmaskinen på en gång. Använd gärna programmet Avspolning.
	Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Även aluminium kan orsaka fläckar på diskgodset.	Föremål av silver och rostfritt bör inte komma i beröring med varann under diskningen.
Fläckar som är kvar efter diskningen.	Läppslift och le kan vara svårt all diska bort.	Byt till ett diskmedel med blekmedel.

SV

		ÅtgärderTänkbaraorsakerProblem
Skum från diskmedel kvar i diskmaskinen.	Funktionsmenyn är felaktigt inställd.	Kontrollera att inställningen Spoltryck under Automatiskt doseringssystem är rätt inställd.
		Kontrollera att inställningen Spoltryck under Program A, Program B och Program C är rätt inställd.
Oljud vid diskning.	Funktionsmenyn är felaktigt inställd.	Kontrollera att inställningen Spoltryck under Automatiskt doseringssystem är rätt inställd.
		Kontrollera att inställningen Spoltryck under Program A, Program B och Program C är rätt inställd.
Slamrande ljud vid diskning.	Disken är inte rätt placerad eller spolarmarna går inte runt.	Kontrollera att diskgodset står stadigt. Snurra på spolarmarna för att se att de går runt.
Diskmaskinen startar inte.	Knappen Start/Stopp har tryckts in för kort stund.	Tryck och håll in Start/Stopp tills "Programmet startat" visas i displayen. Delta indikerar att diskmaskinen är klar att starta.
	Luckan är inte ordentligt stängd.	Kontrollera.
	En propp/ säkring har löst ut.	Kontrollera.
		Kontrollera.Fastighetens huvudströmställare är
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) hörs från diskmaskinen, som ej upphör när strömmen bryts med Huvudströmbrytaren.	Stång av vattenkranen. Slå av fastighetens huvudströmställare och ring därefter service.
1 minut visas i displayen.	Programmet tar längre tid än beräknat.	Ingen, näsla gång programmet körs visas den korrigerade tiden.
	Regenerering av avhärdaren sker vilket förlänger programtiden.
Vatten kvar i diskmaskinen.	Stopp i avloppsslangen.	Lossa avloppsslangen där den är ansluten till diskbänkens vattenlås. Kontrollera att inget skräp har fastnat. Är den konformiga delen av röret kapad så att innerdiametern är minst 14 mm?
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
	Silarna är igensatta.	Rensa grovsilen och finsilen.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapitel Skötsel och rengöring.
Dålig lukt i diskmaskinen.	Smuts kring lister och hörn.	Gör rent med en diskborste och låglöddrande rengöringsmedel.
	Program med låg temperatur är vall under en längre tid.	Kör elt program med en högre temperatur cirka 1 gång i månaden.
Diskgodset blir inte tillräckligt torrt.	Diskmaskinen är inte fullastad.	Lasta diskmaskinen full.
	Spolglansmedlet är slut eller inställt på för låg dosering.	Fyll på eller öka doseringen av spolglansmedel. Se under kapitel Innan du diskar första gången och "Spolglansmedel" i kapitel Inställningar.
		Välj ett program med högre temperatur i slutsköljningen.
		Öppna dörren på glänt efter avslutat program.
Luckan går inte att stänga.	Korgarna sitter inte i rätt läge.	Kontrollera att diskkorgarna i plast är place-rade innanför kanterna på korgbärarna samt att dessa är i rätt horisontellt läge.
		Kontrollera att diskgods inte hindrar korgbärarna med diskkorgar från att skjutas in i rätt läge.
Sensorknapparna reagerar inte på tryck.	Du har tryckt på sensorknapparna för snabbt efter du öppnat luckan.	Vänta en slund och prova igen.
	Smuts på sensorknapparna.	Rengör med torr eller lätt fuktad trasa.
	Luckan är inte tillräckligt öppen.	Öppna luckan för att aktivera panelen.

Teknisk information

SV

Tekniska uppgifter

CylindaVarumärke:

847-902 mmHöjd:

600 mmBredd:

596 mmDjup:

Vikt: 67 kg ^1)

0,03–1,0 MPaVattentryck:

0.3–10 kp/cm²

3-100 N/cm²

Se typskyltElektrisk anslutning:

Se typskyltAnslutningseffekt:

51 dB(A) re 1 pWLjudnivă:

1) Viktenkanvarierapågrundavolikaspecifikationer.

Installation

*Ta bort gummifötter och låsmuttrar för en installationshöjd på 850-861 mm.

• Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.
• Följ alltid gällande bestämmelser för vatten, avlopp och el.
• En felaktig eller bristfällig installation kan leda till högre förbrukning av energi, vatten och diskmedel, vilket kan leda till ökade kostnader och sämre diskresultat. För att minimera oljud är det viktigt att anvisningarna följs.
• Var försiktig vid installationen! Använd skyddshandskar! Var alltid två stycken!
• Placera ett vattentätt skyddstråg på golvet under diskmaskinen för att förebygga eventuella vattenläckage.
• Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Avspolning. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningar.

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

WARNING!

Fastighetens huvudströmställare måste vara avslagen eller eluttaget spänningslöst under arbetet!

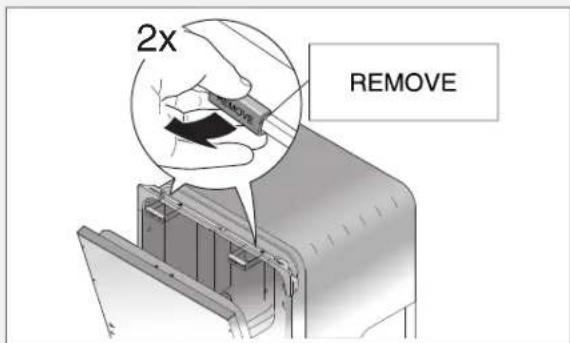

Transportskydd för luckan

Glöm inte all ta bort transportskydden för luckan då du packar upp diskmaskinen.

Förslag hur diskmaskinen kan placeras

Diskmaskinen är avsedd att placeras som fristående men kan även byggas in under en bänkskiva. Vid inbyggnad kontrollera att det är en luftspalt på 10 mm mellan arbetsbänkens undersida och diskmaskinens överkant samt bakom diskmaskinen.

Evakueringshål för sladdar/kablar behöver inte vara större än 38 mm i diameter. Öka evakueringshålet till 50 mm i diameter om diskmaskinen även ska anslutas till ett automatiskt doseringssystem. Se till att evakueringshålets kanter är jämna och inte skadar avlopp- och inloppsslangen samt elsladden.

Inredningen runt om diskmaskinen bör vara anpassad för professionellt bruk för att klara det varma kondensvattnet.

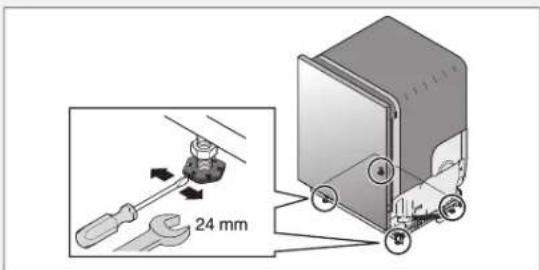

Justera höjden och skjut diskmaskinen på plats

Fristående

1 Se till att underlaget är stadigt. Justera diskmaskinens höjd med de fyra stålföttterna så att diskmaskinen står vågrätt. Diskmaskinen får luta högst 5 mm.

2 Lås stålfötterna med muttrarna.

3 Efter att stålfötterna är justerade, skruva ner de två gummifötterna tätt mot golvet. Gummifötterna fungerar nu som tippskydd.

1 Börja med att mäta höjden från golvet till underkanten av arbetsbänken.
2 Mät höjden från golvet till diskmaskinens överkant.
3 Justera samtliga fötter genom att skruva dem medurs för att höja eller moturs för att sänka.

4 Kontrollera att det är en luftspalt på 10 mm mellan arbetsbänkens undersida och diskmaskinens överkant samt bakom diskmaskinen.
5 Dra åt låsmuttrarna (låsmuttern) på de bakre fötterna.
6 Skjut diskmaskinen på plats.

- Dra i avloppslangen och anslutningsröret när diskmaskinen skjuts på plats. Dra även i slangar samt kablage till det automatiska doseringssystemet om det är anslutet.

- Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

7 Finjustera de främre fötterna (diskmaskinen får luta högst 5 mm) och dra åt låsmuttrarna.
8 Efter att stålfötterna är justerade, skruva ner de två gummifötterna tätt mot golvet. Gummifötterna fungerar nu som tippskydd.

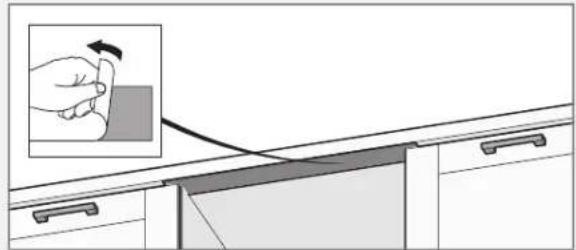

Montera Ijusavskärmningsfilmen

Montera ljusavskärmningsfilmen (bifogas dokumentsats) ovanför sensorknapparna under bänkskivan. Ljusavskärmningsfilmens funktion är att få sensorknapparna att fungera optimalt, samt att skydda bänkskivan från fukt.

OBS!

Ytan där ljusavskärmningsfilmen ska sitta ska vara ren och torr.

Anslutning till avlopp

Diskmaskinen kan pumpa ut upp till 20 l avloppsvatten per minut, vilket avloppet måste kunna ta emot.

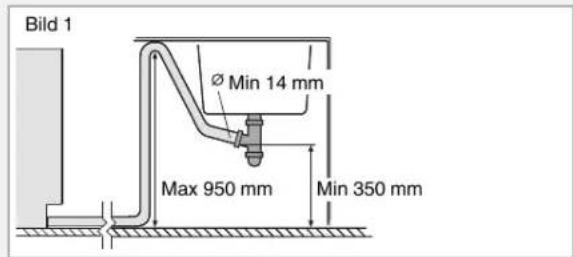

När avloppsslangen leds till en anslutningsnippel vid diskbänkens vattenlås, se bild 1, observera då att slangen måste fästas i höjd med diskbänkens undersida, i annat fall kan diskvatten från diskhon rinna ner i diskmaskinen. Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 14 mm. För fler alternativa anslutningar se bild 2 och 3.

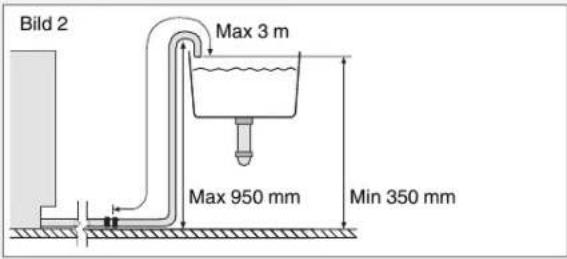

Avloppsslangen får förlängas med högst 3 m (den totala längden på avloppsslangen får ej översliga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

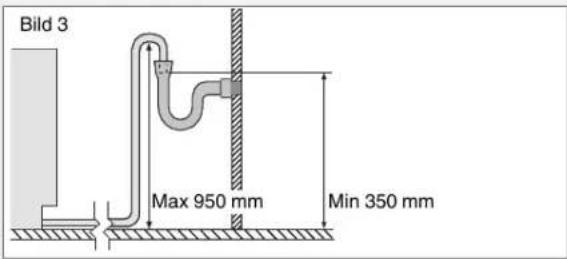

Ingen del av avloppsslangen får ligga högre än 950 mm över diskmaskinens botten. Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer diskmaskinen.

Slangen måste alltid mynna ut minst 350 mm över diskmaskinens botten.

Se till att avloppsslangen inte veckar sig.

OBS!

Slangen måste fästas i höjd med diskbänkens undersida.

Anslutning till vatten

Diskmaskinen kan anslutas till varmt och/eller kallt vatten. Diskmaskinen anpassar sig automatiskt till det anslutna vattnet för att få bästa diskresultat. För att uppnå optimal kort disktid ska diskmaskinen vara ansluten till varmt vatten.

Vattentrycket måste vara mellan 0,03–1,0 MPa. För att uppnå optimal kort disktid ska vattentrycket vara minst 0,3 MPa.

1 Anslutningförvarmtellerkalltvatten(Vattenanslutning:Enkel).
2 Anslutningförkalltvattenvidinstallationavbådevarmtoch kalltvatten(Vattenanslutning:Mix).Anslutningenskavara igensattmedenpluggnärdenejanvänds.

Installation skall utföras av behörig fackman.

Det måste finnas en avstängningskran på tilloppsledningen. Avstängningskranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.

Använd endast de tilloppslangar som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa tilloppslangar.

När installationen är klar, öppna avstängningskranen och låt trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslutning till el

Information om den elektriska anslutningen hittar du på typskylten. Dessa uppgifter måste stämma överens med elnätets data.

Anslutning till el vid installation ska utföras av tillverkarens service agent eller någon med liknande fackmässiga behörighet.

Diskmaskin måste anslutas till jordfelsbrytare enligt gällande säkerhetsföreskrifter.

Fastighetens huvudströmställare ska vara allpolig och placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Grenuttag, förlängningssladd eller timer får ej användas.

Potentialutjämning ska vid behov utföras när maskinen installeras. På maskinens baksida finns en potentialutjämnare som ska anslutats med en fjäderbricka eller en ringkabelsko.

Tillverkaren rekommenderar att diskmaskinen ansluts i befintligt utförande vid leverans. Vid eventuellt byte av elkabel ska ändhylsor, motsvarande de som levereras med maskinen, användas. Se omkopplingsschemat som följer med maskinen. Vid ett eventuellt byte av elkabel till 1-fas ska H05V5V2-F 3x1,0 mm² användas.

Byte av elkabel samt reparation och underhåll som berör säkerhet eller prestanda ska utföras av tillverkarens service agent eller någon med liknande fackmässiga behörighet.

OBS!

Tillverkaren ansvarar ej för skador som uppstått på grund av brister i eller felaktig elinstallation.

Anslutning till automatiskt doseringssystem

Diskmaskinen kan anslutas till ett automatiskt doseringssystem för professionellt diskmedel och spolglansmedel vilket förenklar det dagliga användandet och minskar risken för överdosering.

Anslutning till ett automatiskt doseringssystem ska utföras av leverantören av systemet eller någon med liknande fackmässiga behörighet.

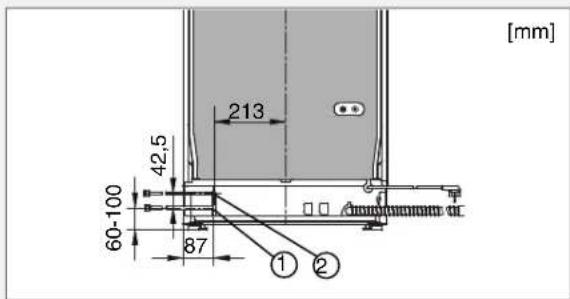

Anslut doseringssystemet på diskmaskinens baksida. Montera alltid tillbaka skydd och pluggar om doseringssystemet kopplas bort.

1 Anslutningfördiskmedel(slangdiameter6mm). Tagbort pluggochanslutslang.
2 Anslutningförspolglansmedel(slangdiameter4mm). Tag bortpluggochanslutslang.
3 Anslutningtillkabelförimpulsavdiskmedel(230V).
4 Anslutningtillkabelförimpulsavspolglansmedel(230V).
I kapitel Inställningar på sidan 10 beskrivs hur man aktiverar ett automatiskt doseringssystem samt hur man luftar systemet.

WARNING!

Risk för kontakt med högspänning! Medföljande skydd ska vara monterade på diskmaskinens kablageanslutningar/kablage för automatiskt doseringssystem under installation samt om doseringssystemet kopplas bort. Skydden förhindrar kontakt med högspänning samt även risk för vatten och smuts i kablage.

! WARNING!

Var uppmärksam på de risker som finns vid hantering av professionellt disk- och spolglansmedel. Skyddshandskar och skyddsglasögon bör användas vid hantering.

Följ leverantörens säkerhetsföreskrifter gällande hantering och lagring av diskmedel samt spolglansmedel.

Service

Läs kapitel Felsökning innan du kontaktar service. Anteckna uppgifterna på typskylten som sitter på höger insida av diskmaskinen. Notera typ (1) och serienummer (2).

1) Elt automatiskt doseringssystem för diskmedel måste vara anslutet för att programmet ska fungera optimall med både fördisk och huvuddisk (i annat fall inaktiveras programmets fördisk). 2) Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd, valda tilläggsfunktioner med mera.
3) Anslutningtillkallvattenca15°C.
4) Anslutningtillyarmvattenca65°C
5) Disktidenförlängsnågotomdiskmaskinenbehöveravhärdavattnet, vilketfrämstmärkspåkortareprogram.

Egna noteringar

Quick guide Cylinda

PD651B

1.

Placethedishwasherbasketsonthebasketcarriers
