BRUKSANVISNING CDX-S22S SONY

För att avbryta demonstrationsvisning (DEMO), se sida 7.

CDX-S22S

Velkommen! Velkommen!

Disktyper Etiket på disken
CD-DA
MP3ATRAC CD

- Radiomodtagelse

Indstillingsområde: 87,5 – 108,0 MHz

Antennestik: Ekstern antennestikforbindelse

Mellemfrekvens: 10,7 MHz/450 kHz

Indstillingsområde: 531 – 1.602 kHz

Antennestik: Ekstern antennestikforbindelse

Mellemfrekvens: 10,7 MHz/450 kHz

Følsomhed: 30 μV

Effektforstærker

Välkommen! Välkommen!

Tack för att du köpt denna Sony cd-spelare. Du kan använda följande funktioner på spelaren.

• Uppspelning av cd-skivor

Du kan spela upp cd-da-skivor (som även innehåller cd-text*), cd-r-/cd-rw-skivor (mp3-filer som även innehåller multi-session (sidan 9)) samt ATRAC-cd-skivor (ATRAC3-och ATRAC3plus-format (sidan 10)).

Skivtyper Skivans etikett
CD-DA
MP3ATRAC CD

- Radiomottagning

• Enheten kan lagra upp till sex stationer per band (FM1, FM2, FM3, AM1 och AM2).
• BTM (Best Tuning Memory): enheten väljer stationer med stark signal och lagrar dem.

• Ljudinställningar

EQ3: Du kan välja equalizerkurvor för sju olika musiktyper.

* En cd-text-skiva är en cd-da-skiva som innehåller information om skiv-, artist- och spårnamn.

Vi hänvisar till det medföljande häftet angående installation/anslutningar.

Varning om din bils tändningslås inte har något ACC-läge

När du har stängs av tändningen, måste du trycka och hålla kvar OFF på enheten tills teckenfönstret släcks. I annat fall släcks inte teckenfönstret vilket kan leda till att batteriet laddas ur.

Denna etikett finns på undersidan av höljet.

SonicStage och dess logotyp är varumärken som tillhör Sony Corporation. ATRAC, ATRAC3 och ATRAC3plus är varumärken som tillhör Sony Corporation.

Komma igång

Återställa enheten 4

Ställa klockan 4

Ta bort frontpanelen 4

Sätta fast frontpanelen 4

Kontrollernas placering och grundläggande funktioner

Huvudenheten 5

CD

Visningsalternativ 6

Upprepad och blandad uppspelning ..... 6

Radio

Lagra och ta emot stationer .... 6

Lagra automatiskt — BTM ..... 6

Lagra manuellt 6

Ställa in automatiskt 6

Övriga funktioner

Ändra ljudinställningarna 7

Justera ljudegenskaperna — BAL/FAD/SUB 7

Anpassa equalizerkurvan — EQ3 7

Justera inställningsalternativ — SET ..... 7

Använda extrautrustning. 8

Fjärrkontroll RM -X114 8

Ytterligare information

Säkerhetsföreskrifter....9

Om skivor 9

Om mp3-filer 9

Om ATRAC-cd 10

Underhåll 10

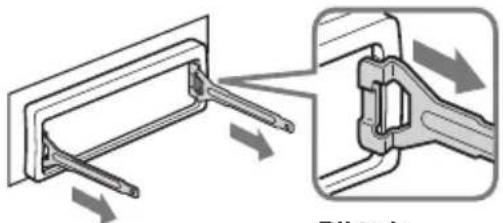

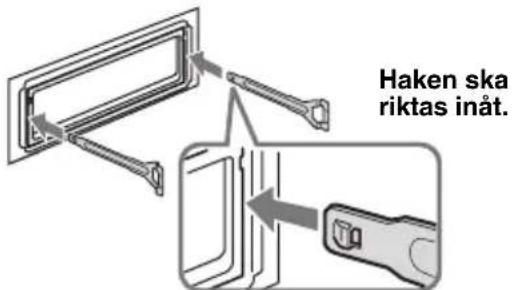

Ta bort enheten 11

Tekniska data 11

Felsökning.... 12

Felmeddelanden 13

Komma igång

Återställa enhetenÅterställa enhete

Innan du använder enheten första gången eller om du har bytt bilbatteri eller kopplat om anslutningarna, måste enheten återställas. Ta bort frontpanelen och tryck på återställningsknappen (RESET) med ett spetsigt föremål, till exempel en kulspetspenna.

Observera!

Om man trycker på återställningsknappen kommer klockans inställning och viss lagrad information att raderas.

Ställa klockan Ställa klockan

Klockan använder en 12-timmars digital tidsangivelse.

1 Tryck och håll nere SEL.
Rätt menysida öppnas.
2 Tryck upprepade gånger på SEL tills CLOCK-ADJ visas.
3 Tryck på DSPL.
Siffrorna för timmar blinkar.
4 Tryck på volymknappen +/- för att ställa in timmar och minuter.
Tryck på DSPL för att flytta markören.
5 Tryck på SEL.
Inställningen är klar och klockan startar.

För att visa klockan trycker du på DSPL. Tryck på DSPL igen för att återgå till föregående visning.

Med fjärrkontrollen

För att välja timmar och minuter trycker du på ↑ eller ↓ i steg 4.

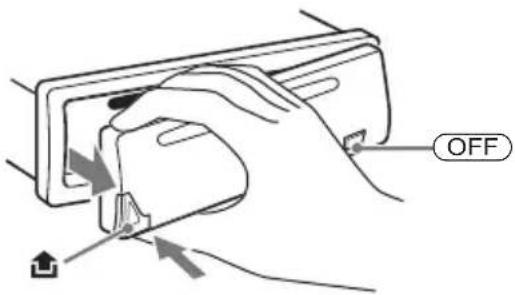

Ta bort frontpanelenTa bort frontp

För att undvika stöld kan du ta av frontpanelen från enheten.

Varningssignal

Om du ställer tändningen på OFF utan att ta bort frontpanelen kommer varningssignalen att ljuda under några sekunder.

Ljudsignalen hörs endast om den inbyggda förstärkaren används.

1 Tryck på OFF.

Enheten är avstängd.

2 Tryck på ⬆ och dra den emot dig.

Observera!

• Tappa inte frontpanelen och använd inte för mycket tryck på panelen och teckenfönstret.
• Utsätt inte panelen för höga temperaturer eller fukt. Lämna den inte i en parkerad bil eller på instrumentbrädan/i bakrutan.

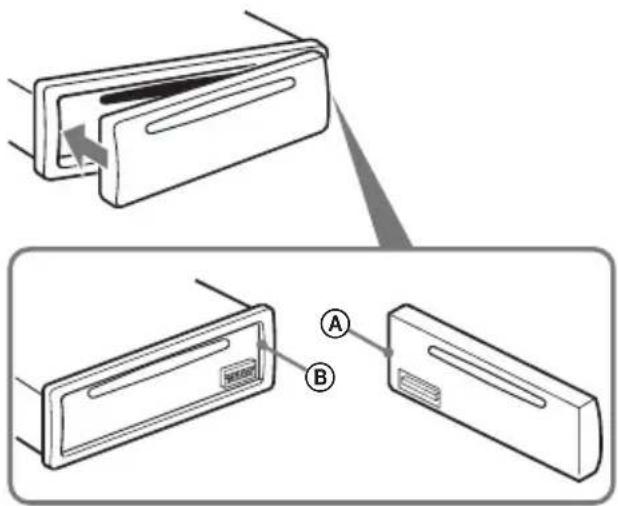

Sätta fast frontpanelen

Anslut frontpanelens del Ⓐ mot del Ⓑ på enheten som visas i bilden och tryck tills du hör ett klick.

Fäst ingenting på insidan av frontpanelen.

Kontrollernas placering och grundläggande funktioner

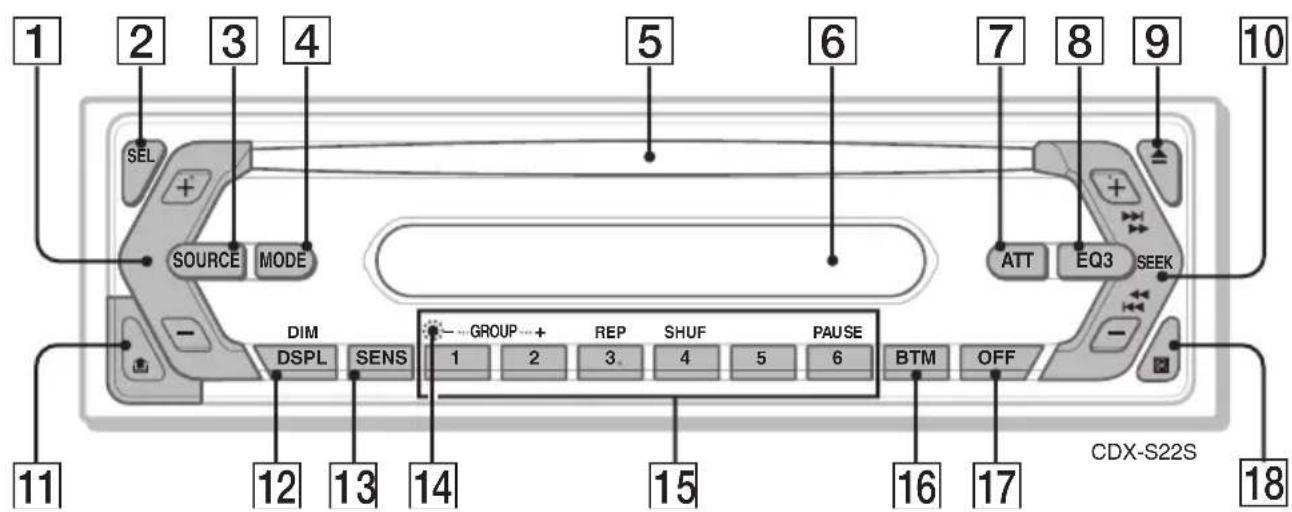

Huvudenheten

På angivna sidor finns mer information.

1 VOLUME +/- -knapp

Används för att justera volymen.

Används för att välja alternativ.

3 SOURCE-knapp

Sätt på/växla signalkälla (Radio/cd).

4 MODE-knapp 6

För att välja radioband (FM/AM).

5 Skivplats

Sätt i skivan (med etiketten vänd uppåt), uppspelningen startar.

6 Teckenfönster

7 ATT-knapp (Ijuddämpning)

Används för att dämpa ljudet. Tryck igen för att avbryta.

8 EQ3-knapp (equalizer) 7

Används för att välj en equalizertyp (XPLOD, VOCAL, CLUB, JAZZ, NEWAGE, ROCK, CUSTOM eller OFF).

9▲-knapp (eject)

Används för att mata ut kassetten.

10 SEEK +/- knapp

Cd-skiva:

Används för att hoppa över spår (tryck); kontinuerligt hoppa över spår (tryck, tryck därefter igen inom cirka 1 sekund och håll); snabbspola framåt/bakåt ett spår (tryck och håll).

Radio:

Används för att ställa in stationer automatiskt (tryck); söka efter en station manuellt (tryck och håll).

Används för att ändra visningsalternativ (tryck); ändra teckenfönstrets ljusstyrka (tryck och håll).

13SENS-knapp

Förbättra svag mottagning: LOCAL/MONO.

14 RESET-knapp (placerad bakom frontpanelen) 4

15 Sifferknappar

Cd-skiva:

①/②: GROUP* -/+
Används för att hoppa över grupper (tryck); kontinuerligt hoppa över grupper (tryck och håll).
③: REP 6
④: SHUF 6
⑥: PAUSE

För att pausa under uppspelning. För att avbryta, tryck igen.

Radio:

Används för att ta emot lagrade stationer (tryck); lagra stationer (tryck och håll).

16 BTM-knapp 6

Starta BTM-funktionen (tryck och håll).

17 OFF-knapp

Används för att slå av strömmen eller som stoppknapp.

18 Sensor för fjärrkontrollen 8

* När en cd-skiva med mp3- eller ATRAC-format spelas.

Visningsalternativ

A Källa
B Spårnummer/förfluten speltid, skiva/artistnamn, gruppnummer* 1, gruppnamn, spårnamn, textinformation* 2, klocka
*1 Gruppnummer visas endast när gruppen ändras.
*2 Om du spelar en mp3-fil, visas id3 tag och om du spelar en ATRAC-cd, visas textinformation som skrivits med SonicStage, etc.

För att ändra visningsalternativ Ⓑ trycker du på DSPL; för att rulla visningsalternativen Ⓑ, ställ in A.SCRL-ON (sidan 7).

Tips!

Visningsalternativ är olika beroende på skivtyp och inspelat format. För mer information om mp3, se sidan 9, och för mer information om ATRAC-cd, se sidan 10.

Upprepad och blandad uppspelning

1 Tryck flera gånger på ③ (REP) eller på ④ (SHUF) under uppspelning, tills önskad inställning visas i teckenfönstret.

Välj	För att spela upp
REP-TRACK	spår flera gånger.
REP-GP*	grupper flera gånger.
SHUF-GP*	grupper i slumpvis ordning.
SHUF-DISC	skivor i slumpvis ordning.

* När en cd-skiva med mp3- eller ATRAC-format spelas.

För att återgå till normal uppspelning, välj REP-OFF eller SHUF-OFF.

Radio

Lagra och ta emot stationerLagra d

Varning!

För att undvika att trafikfarliga situationer uppstår när du kör bör du ställa in stationer med BTM-funktionen (Best Tuning Memory).

Lagra automatiskt — BTM

1 Tryck på SOURCE flera gånger tills TUNER visas.

För att ändra band, trycker du på MODE flera gånger. Du kan välja FM1, FM2, FM3, AM1 eller AM2.

2 Tryck och håll BTM tills BTM blinkar.

Enheten lagrar stationer i frekvensordning på sifferknapparna.

En ljudsignal hörs när inställningen är lagrad.

Lagra manuellt

1 Medan du tar emot en station som du vill lagra, tryck och håll nere en sifferknapp (① till ⑥) tills MEM visas.

Sifferknappens nummer visas i teckenfönstret.

Observera!

Om du försöker lagra en annan station på samma förinställda sifferknapp raderas den tidigare lagrade stationen.

1 Välj band och tryck på en sifferknapp (① till ⑥).

Med fjärrkontrollen

Tryck på ↑ eller ↓ för att välja en förinställd station.

Ställa in automatiskt

1 Välj band, tryck därefter på 📊SEEK +/− för att söka efter stationen.

Sökningen avbryts när en radiostation tas emot. Upprepa detta tills den önskade stationen tas emot.

Tips!

Om du vet vilken frekvens som stationen du vill lyssna på har, tryck och håll nere (SEEK) +/- för att lokalisera den ungefärliga frekvensen, tryck därefter flera gånger på (SEEK) +/- för finjustering av önskad frekvens (manuell inställning).

Övriga funktioner

Ändra ljudinställningarnaÄndra ljud

Justera Ijudegenskaperna — BAL/FAD/SUB

Du kan justera balans, balans fram-bak samt volym för subwoofer.

1 Tryck upprepade gånger på SEL tills BAL, FAD eller SUB visas.

Alternativet växlar enligt följande:

$$ \mathsf {L O W} ^ { 1} \rightarrow \mathsf {M I D} ^ { 1} \rightarrow \mathsf {H I} ^ {* 1} \rightarrow $$

$$ \begin{array}{l} \text { BAL (vänster - höger) } \longrightarrow \text { FAD (fram - bak) } \longrightarrow \ \text { SUB (subwoofervolym) } ^ {* 2} \end{array} $$

*1 Om EQ3 aktiveras (sidan 7).

*2 När ljudutgången ställs in på SUB (sidan 7). Visas ATT vid den lägsta inställningen, och den kan justeras upp till 20 steg.

2 Tryck flera gånger på volymknappen +/- för att justera valt alternativ.

Efter tre sekunder är inställningen klar och teckenfönstret återgår till att visa normalt uppspelnings-/mottagningsläge.

Med fjärrkontrollen

Tryck på ←, ↑, → eller ↓ i steg 2 för att justera det valda alternativet.

Anpassa equalizerkurvan — EQ3

Med CUSTOM i EQ3 kan du göra egna equalizerinställningar.

1 Välj en källa och tryck sedan flera gånger på EQ3 för att välja CUSTOM.

2 Tryck på SEL flera gånger tills LOW, MID eller HI visas.

3 Tryck flera gånger på volymknappen +/- för att justera valt alternativ.

Volymnivån kan justeras i steg om 1 dB, från -10 dB till +10 dB.

LOW

+

6d8

EQ3

Upprepa stegen 2 och 3 för att ställa in equalizerkurvan.

Återgå till fabriksinställd equalizerkurva genom att trycka och hålla SEL intryckt innan inställningen är klar.

Efter tre sekunder är inställningen klar och teckenfönstret återgår till att visa normalt uppspelnings-/mottagningsläge.

Tips!

Det går även att justera andra equalizertyper.

Med fjärrkontrollen

Tryck på ←, ↑, → eller ↓ i steg 3 för att justera det valda alternativet.

Justera Inställningsalternativ Juste — SET— SET

1 Tryck och håll nere SEL. Rätt menysida öppnas.
2 Tryck flera gånger på SEL tills önskat alternativ visas.
3 Tryck på volymknappen +/- för att välja inställningen (exempel ON eller OFF).
4 Tryck och håll nere SEL. Inställningen är klar och teckenfönstret återgår till att visa normalt uppspelnings-/mottagningsläge.

Observera!

Visade alternativ är olika beroende på källa och inställning.

Med fjärrkontrollen

I steg 3 för att välj inställning och tryck på ← eller →.

Följande alternativ kan ställas in (mer information finns på angivna sidor):

- anger standardinställning.

För att ställa in BEEP-ON (●) eller BEEP-OFF.

SUB/REAR\*1

För att byta ljudutgång.

• SUB (●): utsignal till en subwoofer.
• REAR: utsignal till en effektförstärkare.

DIM (dimmer)

För att justera ljusstyrkan i teckenfönstret.

– DIM-ON: för att dämpa teckenfönstrets belysning.
- DIM-OFF (●): för att inaktivera dimmern.

För att ställa in DEMO-ON (●) eller DEMO-OFF.

För att automatiskt rulla långa alternativ som visas när grupp/spår ändras.

– A.SCRL-ON: för att rulla information.
- A.SCRL-OFF (●): för att inte rulla information.

LPF\* 2 (lågpassfilter)

För att välja brytfrekvensen för subwoofer 78 Hz, 125 Hz eller OFF (●).

*1 När enheten är avstängd.
*2 När ljudutgången ställs in på SUB.

Använda extrautrustningAnvända e

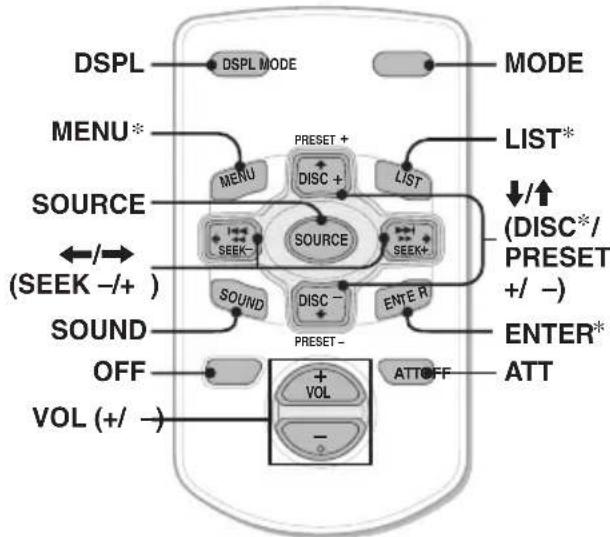

Fjärrkontroll RM -X114

Kontrollernas placering

Knapparna på fjärrkontrollen har samma funktioner som motsvarande knappar på enheten.

Följande knappar på fjärrkontrollen har ytterligare funktioner jämfört med motsvarande knappar på enheten.

• ←/→ (SEEK -/+)-knappar

För att kontrollera radio/cd, samma som SEEK

+/- på enheten. (Mer information om andra funktioner finns under "Med fjärrkontrollen" på varje sida.)

- SOUND-knapp

För att kontrollera cd, samma som ①/② -/+ på enheten. (Mer information om andra funktioner finns under "Med fjärrkontrollen" på varje sida.)

* Inte på den här enheten.

Observera!

Om enheten stängs av och teckenfönstret släcks, kan den inte styras med fjärrkontrollen om du inte trycker på SOURCE på enheten eller sätter i en skiva.

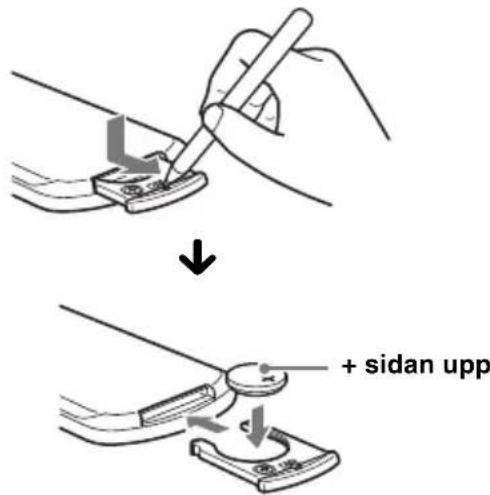

Byta ut litiumbatteriet

Under normala förhållanden varar batterier cirka 1 år. (Beroende på användningsförhållandena kan batterierna dock ibland laddas ur snabbare.) Efter hand som batteriet laddas ur förkortas fjärrkontrollens räckvidd. Byt till ett nytt CR2025-litiumbatteri. Att använda en annan batterityp kan innebära risk för brand eller explosion.

• Förvara litiumbatteriet utom räckhåll för barn. Kontakta omedelbart läkare om batteriet nedsväljs.
• Du kan öka kontaktförmågan genom att torka av batteriet med en torr trasa.
• Kontrollera att polerna är vända åt rätt håll när du sätter i batteriet.
• Håll inte i batteriet med en pincett av metall, det kan orsaka kortslutning.

WARNING

Vid felaktig hantering kan batteriet explodera. Du får inte ladda det, ta isär det eller försöka elda upp det.

Ytterligare information

SäkerhetsföreskrifterSäkerhetsföre

• Om bilen har varit parkerad i direkt solljus, låt enheten svalna innan du använder den.
• Motorantennen fälls ut automatiskt när du använder enheten.

Kondens

Om det regnar eller är fuktigt kan kondens bildas inuti linser och bildskärm. När detta inträffar fungerar inte enheten som den ska. Ta i så fall ur skivan och vänta någon timme tills fukten har dunstat.

För att bibehålla en hög ljudkvalitet

Spill inte ut juice eller söta drycker över själva enheten eller över skivorna.

Om skivor

• För att behålla skivorna rena, vidrör inte ytan. Håll skivorna i kanterna.
• Förvara skivorna i fodralen eller i cd-magasin när de inte används.
• Utsätt inte skivorna för värme eller hög temperatur. Undvik att lämna dem i en parkerad bil, på instrumentpanelen eller i bakfönstret.
• Fäst inte etiketter på skivorna och använd inte skivor med rester av kladdigt bläck. Sådana skivor kan stanna när de används och förorsaka funktionsfel, eller också kan skivan gå sönder.

- Använd inte skivor med etiketter eller klistermärken på. Följande fel kan uppstå om du använder sådana skivor:

• Skivan kan inte matas ut (etikett eller klistermärke har lossnat och fastnat i utmatningsmekanismen).
  – Skivans ljuddata kan inte läsas (vissa spår hoppas över vid uppspelning eller uppspelningen fungerar inte alls) eftersom skivan har blivit sned när en etikett eller ett klistermärke har krympt av värme.
• Skivor med ovanliga former (till exempel hjärtformade, fyrkantiga, stjärnformade) kan inte spelas i enheten. Gör man det kan det skada enheten. Använd inte den typen av skivor.
• Det går inte att använda 8 cm cd-skivor.

- Innan du spelar, rengör skivorna med en rengöringsduk som finns att köpa i handeln. Torka varje skiva från mitten och utåt. Använd inga lösningsmedel som tvättbensin, tinner, andra rengöringsmedel eller antistatisk sprej avsedd för analoga skivor.

Om cd-r/cd-rw-skivor

• Vissa cd-r/cd-rw (beroende på inspelningsutrustning eller skivans skick) kan inte spelas upp med den här utrustningen.
• Det går inte att spela en cd-r eller cd-rw som inte har stängts.

Musikskivor kodade med teknik för copyrightskydd

Denna produkt är utformad för att spela upp skivor som följer cd-standarden (Compact Disc).

Nyligen har musikskivor med kodat copyrightskydd börjat marknadsföras av några skivbolag. Du bör vara medveten om att bland dessa skivor finns det några skivtyper som inte följer cd-standarden och kanske inte går att använda i denna produkt.

Obs! DualDiscs

En dubbelskiva (DualDisc) är en dubbelsidig produkt som parar ihop dvd-inspelat material på en sida med digitalt ljudmaterial på den andra sidan. Eftersom ljudsidan emellertid inte stödjer cd- standarden så garanteras inte möjlighet till uppspelning på denna produkt.

Om mp3-filer

MP3, en förkortning för MPEG-1 Audio Layer-3, är ett standardformat för komprimering av musikfiler. Det komprimerar information på ljud-cd-skivor till cirka en tiondel av dess ursprungliga storlek.

• Enheten är kompatibel med ISO 9660 nivå 1-/nivå 2-formatet, Joliet/Romeo i expansionsformatet och Multi Session.
• Maximala antalet:

- mappar (grupper): 150 (inklusive rotmapp och tomma mappar).

– Mp3-filer (spår) och mappar på en skiva: 300 (om ett fil-/mappnamn innehåller många tecken kan antalet bli lägre än 300).

– tecken som kan visas för ett mapp-/filnamn är 32 (Joliet) eller 64 (Romeo).

• ID3-tag version 1,0, 1,1, 2,2, 2,3 och 2,4 gäller endast för mp3. ID-tag kan ha 15/30 tecken (1,0 och 1,1) eller 63/126 tecken (2,2, 2,3 och 2,4).

fortsätter på nästa sida →

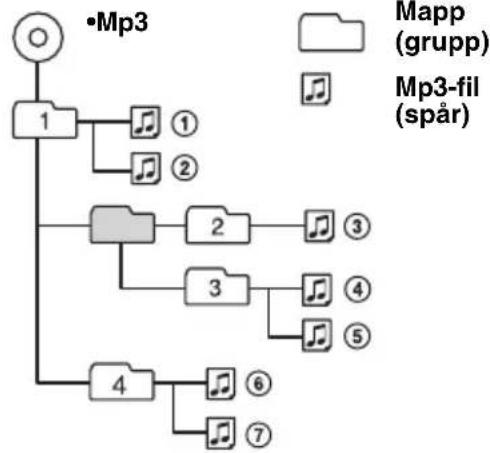

Uppspelningsordning för mp3-filer

Observera!

• Kontrollera att du avslutat skivan innan du använder den i enheten.
• Kontrollera att du lagt till filnamnstillägget .mp3 efter filnamnet när du namnger en mp3-fil.
• Om du spelar upp en mp3-fil med hög överföringshastighet, till exempel 320 kbit/s, kan ljudet bli hackigt.
• När du spelar upp en mp3-fil med VBR (variable bit rate) eller snabbspolar framåt/bakåt, visas eventuellt inte rätt uppspelad tid.
• Om skivan har spelats in i multi-session, hittas och spelas endast det första spåret i den första sessionen (alla övriga format hoppas över). Prioriteten för format är cd-da, ATRAC-cd och mp3.
• Endast formatet cd-da i första sessionen spelas upp om det första spåret är i cd-da-format.
• Om det första spåret inte är i cd-da-format, spelas en session i formatet ATRAC-cd eller mp3 upp. Om skivan inte har någon information i något av dessa format visas NO MUSIC.

Om ATRAC-cd

ATRAC3plus-format

ATRAC3, en förkortning av Adaptive Transform Acoustic Coding3, är en ljudkomprimeringsteknik. Det komprimerar information på ljud-cd-skivor till cirka en tiondel av dess ursprungliga storlek. ATRAC3plus, som är ett utökat format från ATRAC3, komprimerar ljud-cd-information till cirka 1/20 av ursprunglig storleken. Enheten kan spela upp både ATRAC3- och ATRAC3plus-formatet.

ATRAC-cd

ATRAC-cd är inspelad ljud-cd-information som komprimerats till ATRAC3- eller ATRAC3plus-format med ett auktoriserat program, till exempel SonicStage 2.0 eller senare, eller SonicStage Simple Burner.

• Maximala antalet:
• mappar (grupper): 255
• filer (spår): 999
• Tecknen för ett mapp-/filnamn och textinformation som skrivits med SonicStage visas.

För mer information om ATRAC-ed, se handboken för SonicStage eller SonicStage Simple Burner.

Observera!

Se till att skapa ATRAC-cd-skivan med auktoriserad programvara, till exempel SonicStage 2.0 eller senare, eller SonicStage Simple Burner 1.0 eller 1.1.

Om du har några frågor eller problem som rör enheten och som inte tas upp i bruksanvisningen, kontaktar du närmaste Sony-återförsäljare.

UnderhållUnderhåll

Byta säkring

När du byter säkring, kontrollera att du använder en säkring med samma strömstyrka som originalsäkringen. Om säkringen går, kontrollera elanslutningen och byt säkringen. Om säkringen går igen efter bytet kan det finnas ett internt fel. Kontakta i så fall närmaste Sonyåterförsäljare.

Rengöra anslutningarna

Enheten kommer eventuellt inte att fungera på rätt sätt om anslutningarna mellan enheten och frontpanelen inte är rena. För att undvika detta, ta bort frontpanelen (sidan 4) och rengör anslutningarna med en bomullstopp doppad i alkohol. Använd inte för mycket kraft. Det kan leda till att kontakterna skadas.

• För säkerhetsskull, slå av tändningen och ta bort nyckeln innan du rengör anslutningarna.
• Rör aldrig anslutningarna direkt med fingrarna eller något metallföremål.

1 Ta bort skyddskragen.

①Ta bort frontpanelen (sidan 4).
② Fäst frigöringsnycklarna i skyddskragen.

③ Dra nycklarna utåt, så följer skyddskragen med.

① För in båda frigöringsnycklarna samtidigt tills de fäster med ett klickljud.

② Dra i nycklarna så att enheten lossnar.

③ Låt enheten glida ut från fästet.

Tekniska dataTekniska data

Cd-spelare

Signalbrusförhållande: 120 dB
Frekvensåtergivning: 10 – 20 000 Hz
Svaj och vibrationer: Under mätbar nivå

Radiodel

FM

Inställningsområde: 87,5 – 108,0 MHz
Antennkontakt: Extern antennanslutning
Mellanfrekvens: 10,7 MHz/450 kHz
Känslighet: 9 dBf
Selektivitet: 75 dB vid 400 kHz
Signalbrusförhållande: 67 dB (stereo), 69 dB (mono)
Harmonisk distorsion vid 1 kHz: 0,5 % (stereo), 0,3 % (mono)
Separation: 35 dB vid 1 kHz
Frekvensåtergivning: 30 – 15 000 Hz

AM

Inställningsområde: 531 – 1,602 kHz
Antennkontakt: Extern antennanslutning
Mellanfrekvens: 10,7 MHz/450 kHz
Känslighet: 30 μV

Effektförstärkardel

Utgångar: Högtalarutgångar (sure seal-kontakter)
Högtalarimpedans: 4 – 8 ohm
Max uteffekt: 45 W × 4 (vid 4 ohm)

Allmänt

Utgångar:
Ljudutgångar (under/bak växlingsbar)
Styrning av relä för motorantenn
Styrning av effektförstärkare

Ingångar:

Antenningång

Tonkontroller:

Low: ±10 dB vid 60 Hz (XPLOD)

Mid: ±10 dB vid 1 kHz (XPLOD)

High: ±10 dB vid 10 kHz (XPLOD)

Strömförsörjning: 12 V likströms bilbatteri (negativ jord)

Dimensioner: Cirka 178 × 50 × 178 mm (b/h/d)

Monteringsdimensioner: Cirka 182 × 53 × 161 mm (b/h/d)

Vikt: Cirka 1,2 kg

Medföljande tillbehör

Delar för installation och anslutningar (1 uppsättning)

Valfria tillbehör:

Fjärrkontroll: RM-X114

Din återförsäljare har eventuellt inte alla tillbehör som visas ovan. Begär detaljerad information från återförsäljaren.

fortsätter på nästa sida →

Amerikanska och utländska patent på licens från Dolby Laboratories.

MPEG Layer-3 ljudkodningsteknik och patent p å licens från Fraunhofer IIS och Thomson.

Rätt till ändringar utan föregående meddelande förbehålles.

• Blyfritt lod används för att löda vissa delar. (mer än 80 %)
• Flamhämmande medel av halogen används inte på p å kretskortet.
• Flamhämmande medel av halogen används inte på h öljet.
• VOC-fritt (Volatile Organic Compound) vegetabiliskt oljebaserat bläck har använts för att trycka kartongen.
• Förpackningen innehåller inte skum av styrenplast.

Felsökning Felsökning

Nedanstående checklista används för att åtgärda problem som kan uppstå.

Innan du går igenom checklistan, kontrollera anvisningarna för hur man ansluter och använder enheten.

Allmänt

Enheten får ingen ström.

• Kontrollera anslutningarna. Om allting är som det ska, kontrollera säkringen.
• Om enheten är avstängd och teckenfönstret är släckt kan den inte styras med fjärrkontrollen.
  →Starta enheten.

Det går inte att mata ut motorantennen.

Motorantennen har ingen relälåda.

Inget ljud.

• Volymen är för låg.
• ATT-funktionen är aktiverad.
• Faderkontrollen (FAD) är inte inställd för ett system med två högtalare.

Ingen ljudsignal.

• Tonsignalen är inaktiverad (sidan 7).
• Extra effektförstärkare har anslutits och du använder inte den inbyggda förstärkaren.

Innehållet i minnet har raderats.

• Du har tryckt på RESET-knappen.
  →Gör om inmatningarna i minnet.
• Strömkabeln eller batteriet har kopplats ur.
• Strömkabeln är inte ordentligt ansluten.

Förinställda stationer och tidsindikeringen har raderats.

Säkringen har gått.

Brus hörs när startnyckeln vrids.

Ledningarna har inte kopplats på rätt sätt till bilens kontakt för strömförsörjning av extrautrustning.

Texten försvinner från/syns inte i teckenfönstret.

• Dimmerfunktionen är inställd på "DIM-ON" (sidan 7).
• Teckenfönstret stängs av om du håller OFF intryckt.
  → Tryck och håll nere OFF på enheten tills displayen tänds.
• Kontakterna är smutsiga (sidan 10).

Uppspelning av cd-skivor

Skivan kan inte laddas.

• Det finns redan en skiva i skivfacket.
• En skiva har matats in felvänd eller på fel sätt.

Det går inte att spela upp skivan.

• Trasiga eller smutsiga skivor.
• Cd-r-/cd-rw-skivorna är inte avsedda för ljud (sidan 9).

Det går inte att spela upp mp3-filer.

Skivan överensstämmer inte med mp3-formatet och versionen (sidan 9).

Det tar längre tid att spela upp mp3-filer jämfört med andra filer.

Följande skivtyper tar längre tid att starta.
– en skiva inspelad med en komplicerad trädstruktur.
– en skiva som spelats in i Multi Session.
– en skiva med möjlighet att lägga till data.

ATRAC-cd-skivan kan inte spelas upp.

• Skivan har inte skapats med ett auktoriserat program, till exempel SonicStage eller SonicStage Simple Burner.
• Spår som inte har inkluderats i gruppen kan inte spelas upp.

Visningsalternativen rullar inte.

• De rullas eventuellt inte för skivor med väldigt många tecken.
  • A.SCRL är inställt på OFF.
  →Ställ in A.SCRL-ON (sidan 7).

Ljudet hoppar.

• Installationen är inte riktig.
  →Installera enheten i en vinkel som är mindre än 45°i en stabil del av bilen.
• Trasiga eller smutsiga skivor.

Funktionsknapparna fungerar inte.

Det går inte att mata ut skivan.

Tryck på RESET-knappen (sidan 4).

Radiomottagning

Stationerna kan inte tas emot.

Ljudet störs av brus.

• Anslut en styrkabel för motorantenn (blå) eller kabel för strömförsörjning av tillbehör (röd) till nätkabeln för bilens antennförstärkare (om bilen har inbyggd FM/AM-antenn i bak/sidrutan).
• Kontrollera bilantennens anslutning.
• Bilantennen matas inte ut.
  → Kontrollera anslutningen för motorantennens styrkabel.
• Kontrollera frekvensen.

Det går inte att ställa in förinställda kanaler.

• Lagra rätt frekvens i minnet.
• Den mottagna signalen är för svag.

Den automatiska sökningen fungerar inte.

• Inställningen för det lokala sökläget är inte riktig.
  →Inställningen avbryts för ofta: Tryck på (SENS) tills LOCAL-ON visas.
  →Inställningen stoppar inte på en station: Tryck på SENS flera gånger tills MONO-ON eller MONO-OFF (FM) eller LOCAL-OFF (AM) visas.
• Den mottagna signalen är för svag.
  →Ställ in station manuellt.

ST blinkar under FM-mottagning.

• Ställ in frekvensen exakt.
- Den mottagna signalen är för svag.
→Tryck på (SENS) för att ställa in monomottagningsläget på MONO-ON.

En FM-programsändning avlyssnas i mono.

Enheten är i läget för monomottagning.
→Tryck på (SENS) tills MONO-OFF visas.

Felmeddelanden

ERROR

• Skivan är smutsig eller felvänd.
  →Rengör skivan eller sätt i den på rätt sätt.
• En tom skiva har förts in i enheten.
• Det går inte att spela upp en skiva på grund av något fel.
  →Sätt i en annan skiva.

FAILURE

Högtalar-/förstärkaranslutningen är felaktig.
→ Se den medföljande installations-/anslutningshandboken för att kontrollera anslutningarna.

L.SEEK +/-

Lokalt sökläge är aktiverat vid automatisk inställning.

NO ID3

Det finns ingen id3 tag-information i mp3-filen.

NO INFO

Det finns ingen textinformation i ATRAC3/ATRAC3plus-filen.

NO MUSIC

Skivan innehåller inte musikfiler.
→Sätt i en musik-cd.

NO NAME

Namnet för ett spår, en grupp eller en skiva finns inte på spåret.

OFFSET

Det kan finnas ett internt fel.
→Kontrollera anslutningen. Om felmeddelandet kvarstår i fönstret, kontakta din närmaste Sonyåterförsäljare.

READ

Enheten läser all spår- och gruppinformation på skivan.

→Vänta tills den läst klart och uppspelningen startar automatiskt. Beroende på skivans struktur kan det ta längre än en minut.

RESET

Enheten kan inte användas på grund av något problem. → Tryck på RESET-knappen (sidan 4).

"LLLL" 7e77 I I e

Du har nätt början eller slutet av skivan under snabbspolning framåt eller bakåt och kan inte komma längre.

"-"

Tecknet kan inte visas med enheten.

Om dessa åtgärder inte löser problemet, kontakta närmaste Sonyåterförsäljare.

Ta med skivan som användes då problemet började, om du vill få enheten reparerad på grund av problem med uppspelning av en cd-skiva.
