BRUKSANVISNING Bravia KDL-32P2520 SONY

⚠ Lås avsnittet "Säkerhetsinformation" i denna bruksanvisning innan TV:n används. Spara bruksanvisningen för framlida referens

DK

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Anmärkning om digital TV

• Funktioner avseende digital TV (Dvserar endast i länder eller områden där DVB-T (MPEG2) digitala marksignaler sänds. Hör med din återförsäljare om du kan ta emot en DVB-T-signal där du bor.
• Även om denna TV följer gällande DVB-T-specifikationer kan vi inte garantera kompatibilitet med framtida DVB-T digitala marksändningar.
• Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder.

Information om varumärken

• är of registrerat varumärke tillhörande DVB Project.
• Tillverkas på licens från BBE Sound, Inc. Licensierad av BBE Sound Inc. under ett eller flera av följande USA-patent: 5510752, 5736897. BBE och BBE-symbolen är registrerade varumärken tillhörande BBE Sound, Inc.
• Tillverkas på licens från Dolby Laboratories. "Dolby" och den dubbla D-symbolen varumärken tillhörande Dolby Laboratories.
• HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken tillhörande HDMI Licensing, LLC.
• Illustrationerna i denna bruksanvisning avser KDL-32P2520 om inget annat anges.
• "xx" i modellnamnet hänvisar till två siffror, som beror på modellseriens färgvarianter.

Innehållsförteckning

Startguide 4

Säkerhetsinformation 7

Säkerhetsföreskrifter 10

Översikt över fjärrkontrollen....11

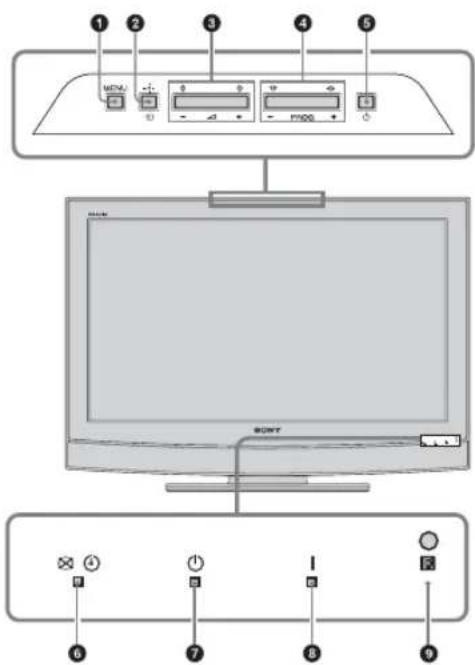

Översikt över TV:ns knappar och indikatorer 12

Se på TV

Se på TV 12

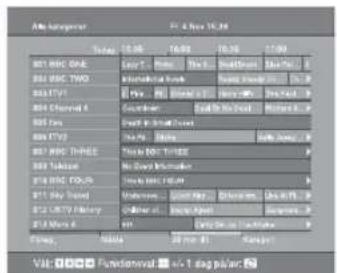

Kontrollera den digitala, elektroniska programguiden (EPG) DVB 14

Använda Favoritlistan DVB 15

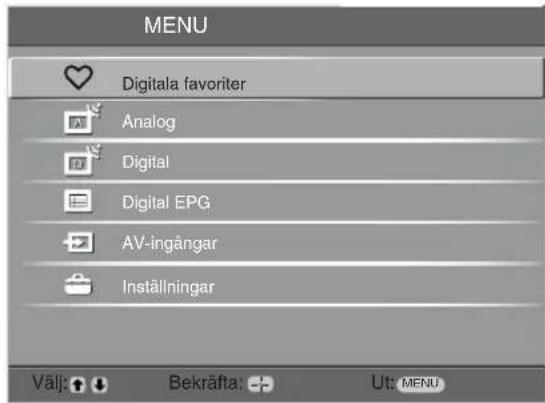

Använda MENU-funktioner

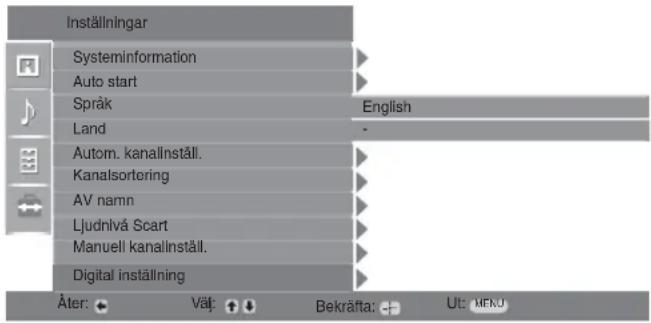

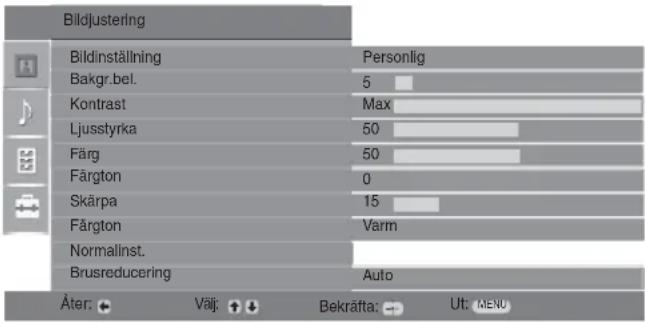

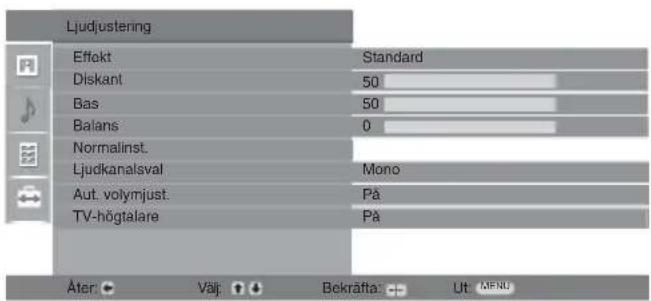

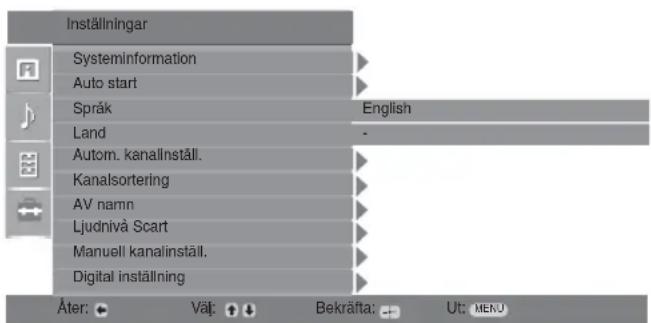

Menyn Inställningar 20

Menyn Digital inställning DV3 22

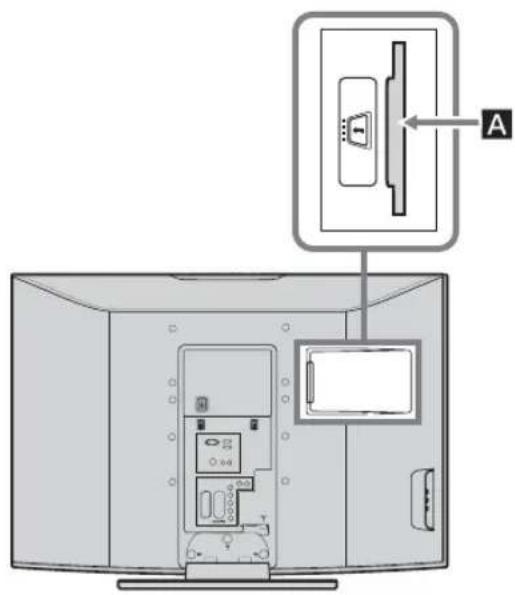

Använda extra utrustning

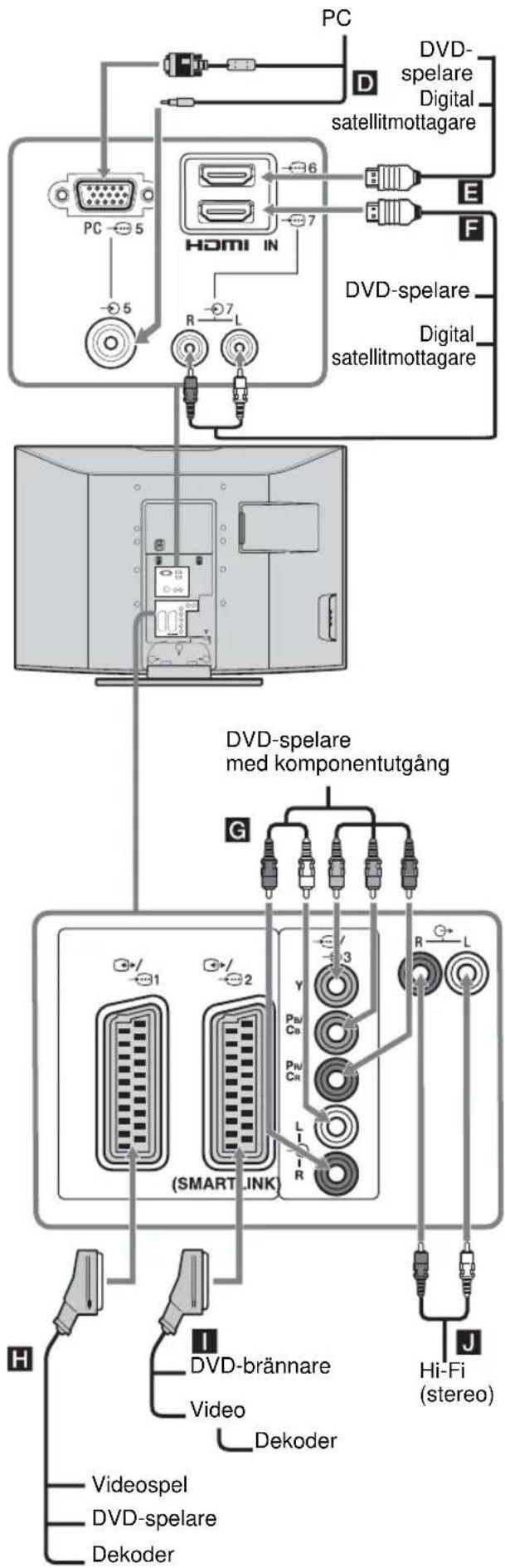

Ansluta extra utrustning 23

Visa bilder från ansluten utrustning....25

Övrig information

Specifikationer....26

Felsökning....27

DV3 : endast för digitala kanaler

1: Kontrollera tillbehör

Fjärrkontroll RM-ED007 (1)

AA-batterier (typ R6) (2)

Kabelhållare (1) (endast för KDL-40P25xx)

Stödrem (1) och skruvar (2)

Antennadapter (1) (endast för KDL-26P25xx)

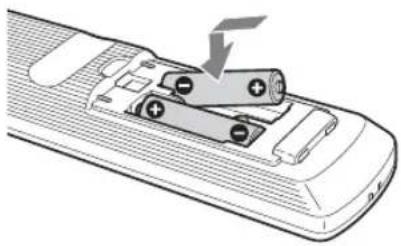

Sätta i batterier i fjärrkontrollen

• Var noga med att sätta i batterierna åt rätt håll (+ / -).
• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

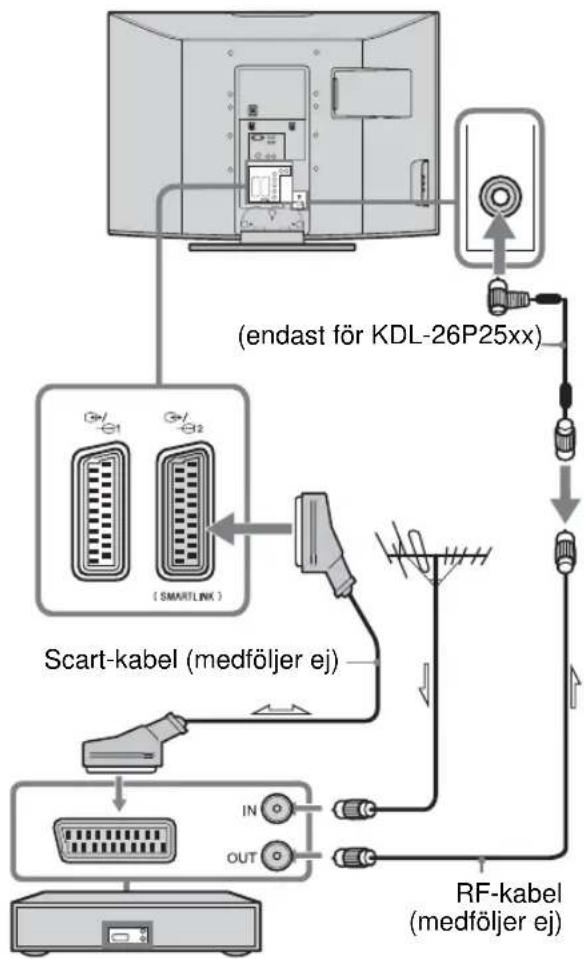

2: Ansluta en antenn/ videobandspelare

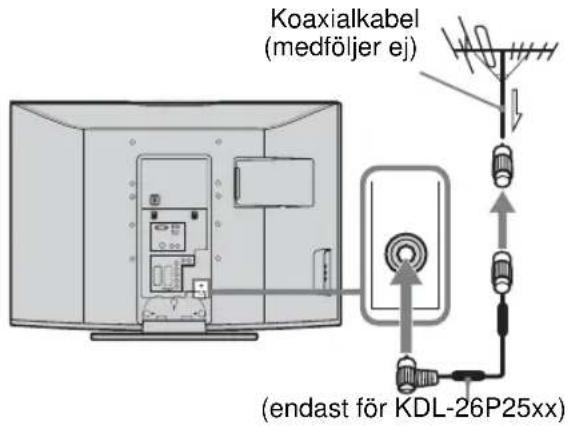

Ansluta endast antenn

Ansluta antenn och video

Video

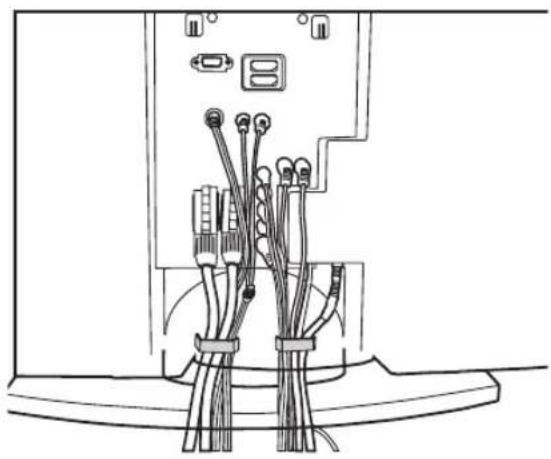

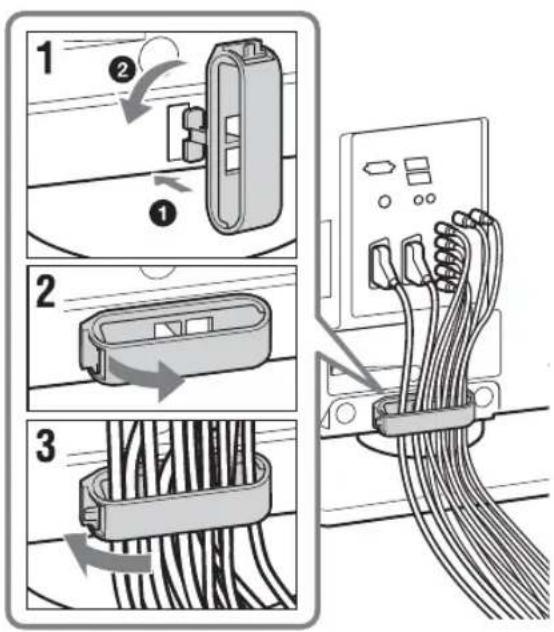

3: Binda ihop kablar 4: Förhindra att din TV välter

(endast för KDL-40P25xx)

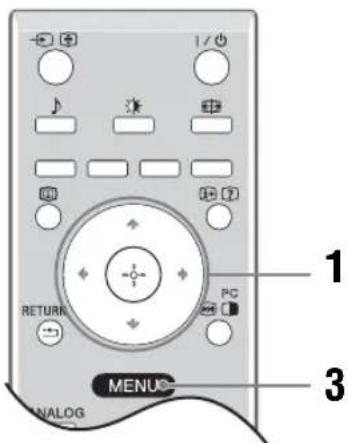

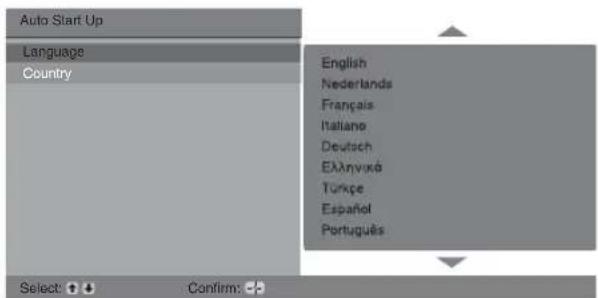

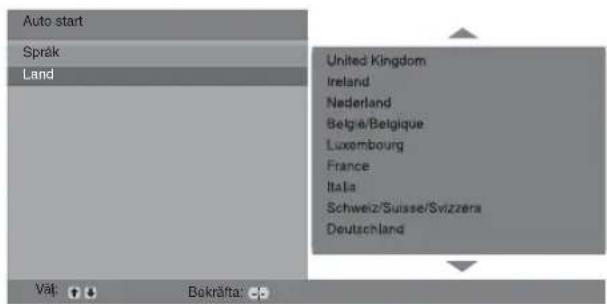

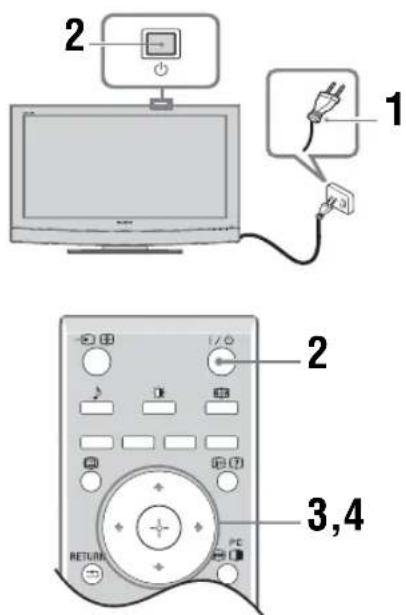

5: Välja språk och land/region

1 Anslut TV:n till eluttaget (220-240 volt AC, 50 Hz).

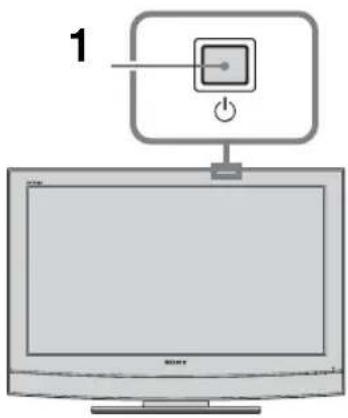

2 Tryck på strömbrytaren ⏻ upptill på TV:ns front. När du slår på TV:n första gången visas Språkmenyn på skärmen. När TV:n är i standby-läge (standby-indikatorn ⏻ på TV:ns front lyser med rött sken), tryck på I/ ⏻ på fjärrkontrollen för att slå på TV:n.

3 Tryck på ♠/♣ för att välja önskat språk på menyn och tryck sedan på

4 Tryck på ♣/∅ för att välja landet/regionen där du skall använda TV:n och tryck sedan på ⊕.

Om landet/regionen där du använder TV:n inte visas i listan väljer du ”-” i stället för land/region. Meddelandet som bekräftar automatisk inställning av TV:n visas på skärmen. Fortsätt sedan till “6: Automatisk inställning av TV:n”.

6: Automatisk inställning av TV:n

När du har valt språk och land/region visas på skärmen ett meddelande som bekräftar automatisk inställning av TV:n.

TV:n kommer nu att söka efter alla tillgängliga kanaler och lagra dessa.

1 Tryck på ⊕

TV:n börjar söka efter alla tillgängliga digitala kanaler och sedan efter alla tillgängliga analoga kanaler. Detta kan ta en stund, så ha tålamod och tryck inte på någon knapp på TV:n eller fjärrkontrollen under tiden.

Om ett meddelande uppmanar dig att bekräfta antennanslutningarna

Inga digitala eller analoga kanaler har hittats. Kontrollera alla antennanslutningar och tryck på för att starta den automatiska inställningen på nytt.

2 När menyn Kanalsortering visas på skärmen, följ anvisningarna under "Kanalsortering" (sida 20).

Om du inte vill ändra ordningen i vilken de analoga kanalerna är lagrade i TV:n fortsätter du till steg 3.

3 Tryck på MENU för att avsluta.

TV:n tar nu emot alla tillgängliga kanaler.

Säkerhetsinformation

Nätkabel

- Observera följande för att inte skada nätkabeln. Om nätkabeln skadas kan det leda till brand eller elektriska stötar.

– Koppla bort nätkabeln innan du flyttar TV:n.
- När du skall koppla loss nätkabeln, lossa den först från eluttaget.
- Ta tag i stickkontakten för att lossa nätkabeln från eluttaget. Dra inte i själva kabeln.
- Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
- Modifiera inte nätkabeln.
- Ställ inga tunga föremål på nätkabeln.
- Håll nätkabeln på avständ från värmekällor.

• Använd aldrig en skadad nätkabel. Kontakta din återförsäljare eller ett Sony servicecenter för att få kabeln utbytt.
• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Använd endast en originalnätkabel från Sony och inga andra märken.

Eluttag

Använd inte eluttag som inte passar till stickkontakten. För in stickkontakten hela vägen i eluttaget. Om kontakten sitter löst kan det leda till överslag med brand som följd.

Kontakta en elektriker om eluttaget behöver bytas ut.

Rengör stickkontakten

Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten är smutsig och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Överbelastning

Denna TV-apparat är konstruerad för att endast anslutas till 220–240 V växelström (AC). Anslut inte alltför många apparater till ett och samma uttag då detta kan leda till brand eller elektriska stötar.

När TV:n inte används

- Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.

- TV-apparaten är fortfarande ansluten till nätpänningen även om du stänger av den. Vill du koppla bort strömförsörjningen helt måste du dra ut stickkontakten från eluttaget. Vissa TV-apparater kan dock ha funktioner som kräver att TV:n lämnas i standby-läge för att den skall fungera korrekt.

Förflyttning

• Lossa alla kablar från TV:n innan du lyfter eller flyttar den.
• Det krävs två eller fler personer för att bära stora TV-apparater.

- När du bär TV:n för hand, håll den såsom visas till höger. Håll TV:n i ett fast grepp undertill när du lyfter TV:n eller flyttar skärmen. Om du inte följer dessa anvisningar kan TV:n falla ned och orsaka allvarliga personskador.

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras. TV:n kan välta och skadas eller orsaka allvarliga personskador.
• Om du har tappat eller skadat TV:n bör du genast låta en behörig servicetekniker undersöka den.
• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
- Placera TV:n på en stabil och jämn yta. Häng inga föremål på TV:n. TV-apparaten kan annars falla ned från stativet och orsaka allvarliga personskador och annan skada.
- Installera inte TV:n där det är mycket varmt, t.ex. i direkt solljus eller nära ett värmeelement eller en varmluftskanal. Om TV:n utsätts för extrema temperaturer kan den överhettas och orsaka deformering av höljet eller leda till att TV:n inte fungerar.
- Installera inte TV:n där den direkt exponeras för luftkonditionering. Om TV:n installeras på en sådan plats kan fukt kondenseras inuti apparaten och orsaka felfunktion.
- Placera aldrig TV:n i en varm, oljig, fuktig eller mycket dammig miljö.
- Installera inte TV:n där insekter kan ta sig in i den.
- Installera inte TV:n där den kan utsättas för mekaniska vibrationer.
- Installera inte TV:n på en plats där den sticker ut, till exempel på eller bakom en pelare, eller där det finns risk att du slår huvudet i den. Det kan annars resultera i personskador.
- Se till att inte barn klättrar på TV:n.
- Om du använder TV:n nära havet kan salt skada TV:ns metalldelar och orsaka inre skador och brandtillbud.

Fortsättning

Ventilation

- Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål. Det kan leda till överhettning med brand som följd.

- Vid bristfällig ventilation kan TV:n dra åt sig damm och bli smutsig. För korrekt ventilation, observera följande:

• Installera inte TV:n bakvänd eller vänd sidledes.
• Installera inte TV:n liggande eller upp-och-ned.
• Installera inte TV:n på en hylla eller i ett skåp.
• Placera inte TV:n på en matta eller i en säng.
• Täck inte över TV:n med tyg (t.ex. gardiner) och lägg inte tidningar och liknande på den.

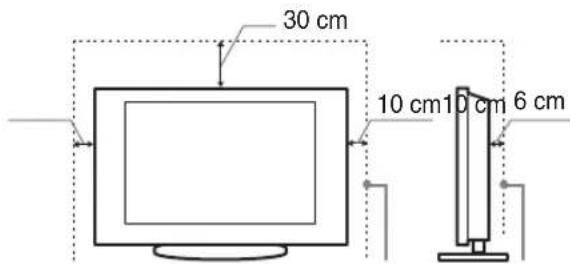

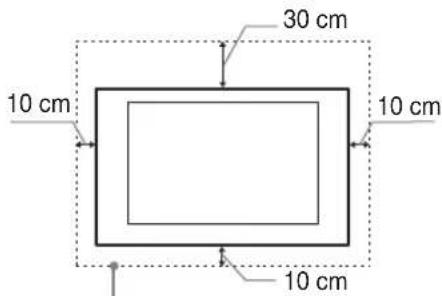

- Lämna fritt utrymme runt TV:n enligt nedanstående figur. Annars kan luftcirkulationen blockeras, vilket kan leda till överhettning med brand eller skador på TV:n som följd.

Monterad på väggen

Lämna minst så här mycket fritt utrymme runt TV:n.

Monterad på stativ

Lämna minst så här mycket fritt utrymme runt TV:n.

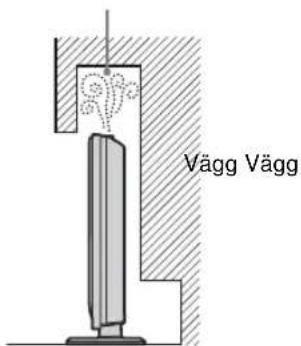

- Så här får du inte installera TV-enheten:

Luften kan inte cirkulera fritt.

Luften kan inte cirkulera fritt.

Observera följande när TV:n installeras på ett stativ eller i ett väggfäste. Om du inte följer dessa anvisningar kan TV:n falla ned och orsaka allvarliga personskador.

- Av säkerhetsskäl rekmommenderar vi bestämt att du endast använder tillbehör från Sony:

- KDL-40P25xx:

Väggfäste SU-WL51.

- KDL-32P25xx/KDL-26P25xx:

Väggfäste SU-WL31.

• Vi rekommenderar bestämt att du använder Sonys officiella väggfäste för att säkerställa tillräcklig luftcirkulation och för att undvika ansamling av damm på TV:n.
• Om TV:n skall väggmonteras, överlåt installationen till en behörig servicetekniker. Felaktig installation kan göra TV:n osäker.
• Säkra TV:n ordentligt enligt instruktionerna som medföljer stativet när du installerar TV:n.
• Använd alla fästen som medföljer stativet.

Kabeldragning

• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning.
• Se till att du inte snavar på kablarna. Detta kan annars skada TV:n.

Sjukvårdsinrättningar

Placera inte TV:n i närheten av medicinsk utrustning som är i bruk. Det kan orsaka felfunktion hos sådan utrustning.

• Installera inte TV:n utomhus. Om TV:n utsätts för regn kan följden bli brandtillbud och elektriska stötar.
• Om TV:n exponeras för direkt solljus kan den överhettas och skadas.

Fordon, båtar och liknande

- Installera inte TV:n i något fordon. Fordonets rörelser kan få TV:n att falla ned och orsaka personskador.

- Installera inte TV:n i en båt eller någon annan typ av fartyg. Om TV:n utsätts för havsvatten kan den skadas och/eller orsaka brandtillbud.

- Använd inte TV:n i närheten av vatten, t.ex. ett badkar eller en dusch. Utsätt den inte heller för regn, fukt eller rök. Det kan leda till brand och elektriska stötar.

- Ta inte i nätkabeln och TV:n med våta händer. Det kan leda till elektriska stötar eller skador på TV:n.

Fukt och brandfarliga föremål

- Placera inga föremål på TV:n. TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

- För att förhindra brand, placera inte brandfarliga föremål eller öppen eld (t.ex. stearinljus) nära TV:n.

- Använd inte TV:n om vätska eller något föremål råkar hamna i höljets öppningar. Det kan orsaka elektriska stötar och TV:n kan skadas. Låt genast en behörig servicetekniker undersöka TV:n.

Åskväder

När åskan går bör du se till att du inte kommer i kontakt med vare sig TV:n, nätkabeln eller antennen.

Trasiga delar

- Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.

- Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar.

Service

Inne i TV:n finns farliga högspänningar. Öppna inte TV-apparatens hölje. Överlåt service och reparationer av TV:n till behörig servicepersonal.

Små tillbehör

Håll små tillbehör utom räckhåll för barn.

Säkerhetsföreskrifter

Se på TV

• För bekvämt TV-tittande är det rekommenderade avständet till TV:n mellan fyra och sju gånger bildskärmens storlek i vertikalled.
• För att ge en klar bild bör inte bildskärmen vara belyst eller utsatt för direkt solljus. Använd gärna nedåtriktade spotlights monterade i taket.
• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.

Volyminställning

• Justera ljudvolymen så att du inte stör dina grannar. Ljud fortplantas mycket lätt särskilt på natten.
  Vi rekommenderar därför att du stänger fönstren eller att du använder hörlurar.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.
• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller och kvicksilver. Lysröret som används i TV:n innehåller också kvicksilver. Kassera TV:n enligt lokala lagar och bestämmelser.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring.

Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Tryck eller skrapa inte med hårda föremål mot skärmen och kasta inte heller något mot den. Bildskärmen kan skadas.
• Vidrör inte bildskärmen när den har använts en längre tid eftersom den blir varm.
• Du bör så långt möjligt undvika att ta i bildskärmens yta.
• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid

långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.

• Ventilationshålen kan med tiden dra till sig damm. Du kan säkerställa korrekt ventilation genom att regelbundet (en gång per månad) suga upp dammet med en dammsugare.
• Om TV:ns vinkel skall justeras, håll i stativets bas med handen för att förhindra att TV:n separeras från stativet. Var försiktig så att du inte klämmer fingrarna mellan TV:n och stativet.

Extra utrustning

• Installera inte extra tillbehör och komponenter alltför nära TV:n. Se till att avständet till andra enheter är minst 30 cm. Om en videobandspelare placeras framför eller vid sidan av TV:n kan bilden bli förvängd.
• Bildstörningar och/eller akustiskt brus kan uppstå om TV:n placeras nära utrustning som utsänder elektromagnetisk strålning.

Kassering av TV-apparaten

Kassering av gamla elektriska och elektroniska produkter (tillämpligt inom EU och andra europeiska länder med separata insamlingssystem)

Symbolen på produkten eller dess förpackning anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning

av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För mer information om återvinning av denna produkt, kontakta de lokala myndigheterna, ortens sophämtningstjänst eller affären där du köpte produkten.

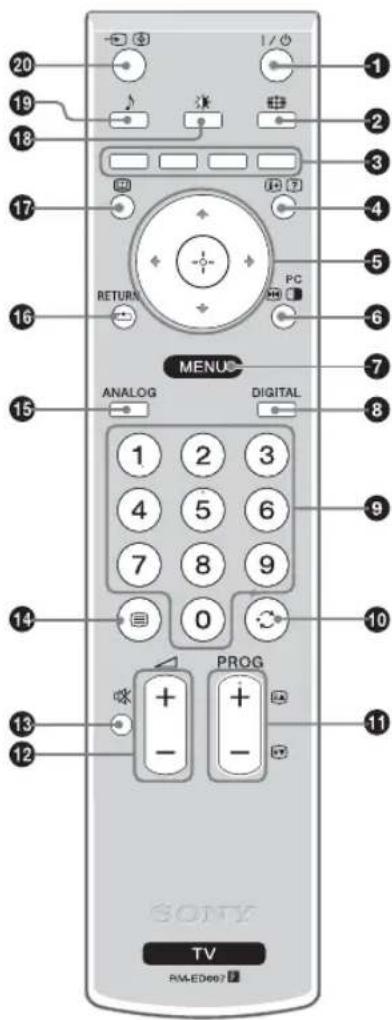

Översikt över fjärrkontrollen

①I/⏻ - TV standby

Ställer TV:n på och av från standby-läge.

Anmärkning

För att stänga av och frånkoppla TV:n helt måste du lossa stickkontakten från eluttaget.

② - Skärmläge (sida 13)

③Färgade knappar

• I digitalt läge (sida 14, 15): Väljer alternativen längst ned på de digitala Favorit- och EPG-menyerna.
  • I Text-läge (sida 13): Används för Fastext.

4/Info/Visa text

• I digitalt läge: Visar snabbinformation om programmet som visas på TV:n.
• I analogt läge: Visar information såsom aktuellt kanalnummer och skärmläge.
• I Text-läge (sida 13): Visar dold information (t.ex. svar på frågor).

⑤ ↗/↓/↔/→/⊕ (sida 16)

6 Frys bild (sida 13)/ PC PIP i PC-läge (sida 13)

• I TV-läge: Fryser TV-bilden.
• I PC-läge: Visar en liten bild (PIP).

⑦MENU (sida 16)

⑧ DIGITAL – Digitalt läge (sida 12)

9 Sifferknappar

• I TV-läge: Väljer kanaler. För att välja två- och tresiffriga kanalnummer med sifferknapparna matar man in den andra och tredje siffran inom två sekunder.
• I Text-läge: Ange det tresiffriga sidnumret för att välja sidan.

⑩ –Föregående kanal

Återgår till den kanal du tittade på senast (under mer än fem sekunder).

⑪PROG +/- (sida 12)

• I TV-läge: Väljer nästa (+) eller föregående (-) kanal.
• I Text-läge: Väljer nästa (+) eller föregående (-) sida.

12 △ +/- - Volym

13 ^□ - Stäng av ljud

14 - Text (sida 13)

⑮ANALOG – Analogt läge (sida 12)

16 / RETURN

Återgår till föregående fönster i visad meny.

17 - EPG (digital elektronisk programguide) (sida 14)

18 – Bildinställning (sida 17)

19 ♪ – Ljudeffekt (sida 18)

20 -Ingångsväljare / Text håll kvar

• I TV-läge (sida 23): Väljer ingångskälla från utrustning ansluten till TV-uttagen.
  • I Text-läge (sida 13): Fryser aktuell sida.

Tips

Knapparna PROG + samt knapp nummer 5 har upphöjda små punkter. Använd dessa punkter som referenser när du styr TV-apparaten.

Översikt över TV:ns knappar och indikatorer

②/ -Ingångsväljare/OK

• I TV-läge (sida 23): Väljer ingångskälla från utrustning ansluten till TV-uttagen.
• I TV-meny: Väljer meny eller alternativ och bekräftar inställningen.

③ ∠+/-/↔/↔

• Ökar (+) eller minskar (-) ljudvolymen.
• I TV-meny: Flyttar genom alternativen åt vänster (⇐) eller höger (⇨).

④ PROG +/-/↑/↓

• I TV-läge: Väljer nästa (+) eller föregående (-) kanal.
• I TV-meny: Flyttar genom alternativen uppåt ( ⇧) eller nedåt (↓).

5 ⏻ - Strömbrytare

Slår på och stänger av TV-apparaten.

Anmärkning

För att helt koppla bort TV:n från nätspänningen måste du lossa nätkabeln från eluttaget.

6 Indikator för Släckt bild/Timer

• Lyser med grönt sken när bilden är avstängd (sida 19).
• Lyser med orangefärgat sken när timern har ställts in (sida 20).
• Lyser med rött sken när en digital inspelning startar i standby-läge.

⑦ ⏻ - Standby-indikator

Lyser med rött sken när TV:n är i standby-läge.

8 I - Nätindikator

Lyser med grönt sken när TV:n slås på och används.

⑨Fjärrkontrollsensor

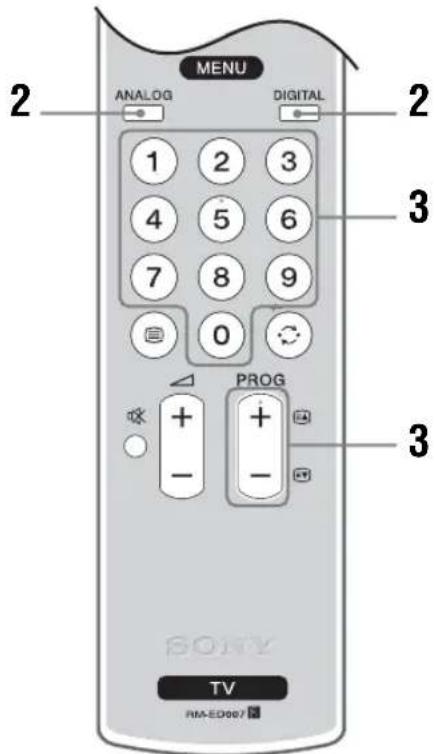

Se på TV

Se på TV

1 Tryck på ⏻ upptill på TV:ns front för att slå på TV:n.

När TV:n är i standby-läge (standby-indikatorn ⏻ på TV:ns front lyser med rött sken), tryck på ⚠/ ⏻ på fjärrkontrollen för att slå på TV:n.

2 Tryck på DIGITAL för att växla till digitalt läge eller på ANALOG för att växla till analogt läge.

Vilka kanaler som är tillgängliga beror på det valda läget.

3 Tryck på sifferknapparna eller PROG +/- för att välja en TV-kanal.

I digitalt läge

Ett informationsfält visas kortvarigt. Följande ikoner kan visas i fältet:

: Radiotjänst

: Kodad/abonnerad tjänst

: Flera ljudspråk tillgängliga

: Undertitlar tillgängliga

: Undertitlar tillgängliga för hörselskadade

⑱ : Rekommenderad minimiålder för aktuellt program (från 4 till 18 år)

: Barnlås

Ta framProgramregistret(endast i analogtläge).

Tryck på ⊕ . För att välja enanalog kanal, tryck på ⇌/ ⇌ ochsedan på ⊕ .

Visa text-TV

Tryck på ☐. Varje gång du trycker på ☐ ändras skärmen i en cykel på följande sätt: Text → Text över TV-bilden (blandat läge) → Ingen Text (avsluta text-TV-tjänsten) För att välja en sida, tryck på sifferknapparna eller PROG +/-. Tryck på /-för att frysa en sida. Tryck på /+för att visa dold information.

Frysa TV-bilden

Fryser TV-bilden (t.ex. för att anteckna ett telefonnummer eller recept).

1 Tryck på pä fjärrkontrollen.

2 Tryck på ♠/♣/♦/♦ for att justera fönstrets position.

3 Tryck på för att ta bort fönstret.

4 Tryck på engång till för att återgå till normalt TV-läge.

Tips

Ej tillgänglig för → AV3, → AV5, → AV6 och → AV7.

I PC-läge visas en liten bild av den senast valda kanalen.

1 Tryck på pä fjärrkontrollen.

2 Tryck på ♠/▽/↔/⇒ för att justera fönstrets position.

3 Tryck på för att avbryta.

Tips

Ljudet kommer från den lilla bilden.

För att ändra skärmläge manuellt för att passa sändningen

Tryck flera gånger på för att välja SmartZoom, 4:3, Wide, Zoom eller 14:9.

SmartZoom\*

Visar sändningar i det vanliga förhållandet 4:3 med en imiterande bredbildseffekt. 4:3-bilden dras ut för att fylla hela skärmen.

4:3

Visar vanliga 4:3-sändningar (t.ex. ej TV med bredbild) i korrekta proportioner.

Wide

Visar sändningar i bredbild (16:9) i korrekta proportioner.

Zoom\*

Visar 14:9-sändningar i korrekta proportioner. Som ett resultat av detta syns svarta områden i skärmens kanter.

* Delar av bilden kan klippas av upptill och nedtill.

Tips

• Alternativt kan du ställa in "Autoformat" till "På". TV:n väljer automatiskt det bästa läget som passar sändningen (sida 19).
• Du kan justera bildens position när du väljer SmartZoom, 14:9 eller Zoom. Tryck på ⬆/∅ för att flytta upp eller ned (t.ex. för att läsa textningen).

Kontrollera den digitala, elektroniska programguiden (EPG) DVB

Digital elektronisk programguide (EPG)

1 I digitalt läge, tryck på 📄 att ta fram den digitala, elektroniska programguiden (EPG).
2 Utför önskad åtgård enligt följande tabell.

Anmärkning

Programinformation visas endast om TV-stationen sänder denna information.

För att Gör detta

Titta på ett aktuellt program. Tryck på medan det aktuella programmet väljs.
Sortera programinformationen efter kategori – Kategorilista.	1 Tryck på den blå knappen.2 Tryck på ⇧/⇨/⇨/⇨ för att välja en kategori. Kategorins namn visas på sidan.3 Tryck på .⊕Den digitala, elektroniska programguiden (EPG) visar nu endast de aktuella programmen från den valda kategorin.
Ställa in ett program för inspelning – Timerinspelning	1 Tryck på ⇧/⇨/⇨/⇨ för att välja programmet du vill spela in.2 Tryck på .⊕3 Tryck på ⇧/⇨ för att välja “Timerinspelning”.4 Tryck på för att ställa in TV:ns och videos timerfunktioner.Symbolen visas vid programmets information. Standby-indikatorn tänds på TV:ns front.
Ställa in ett program för automatisk visning på skärmen när det startar– Påminnelse	1 Tryck på ⇧/⇨/⇨/⇨ för att välja programmet du vill visa.2 Tryck på .⊕3 Tryck på ⇧/⇨ för att välja “Påminnelse”.4 Tryck på för att automatiskt visa det valda programmet när det startar.Symbolen visas vid programmets information.AnmärkningOm du ställer TV:n i standby-läge slås TV:n på automatiskt när programmet skall starta.
Ställa in tid och datum för inspelning av ett program – Manuell timerinspelning	1 Tryck på .⊕2 Tryck på ⇧/⇨ för att välja “Manuell timerinspelning” och sedan på⊕.3 Tryck på ⇧/⇨ för att välja datum och tryck sedan på⇨.4 Ställ in start- och stopptid på samma sätt som i steg 3.5 Tryck på ⇧/⇨ för att välja program och tryck sedan på ⏻för att ställa in TV:ns och videos timerfunktioner.Symbolen visas vid programmets information. Standby-indikatorn tänds på TV:ns front.

För att Gör detta

Avbryta en inspelning/påminnelse – Timerlista

1 Tryck på . ⚙️2 Tryck på ⚗/▽ för att välja “Timerlista”.3 Tryck på ⚗/▽ för att välja programmet du vill avbryta och tryck sedan på ⚙️Ett fönster visas där du skall bekräfta att du vill avbryta programmet.4 Tryck på ➔ för att välja “Ja” och sedan på ⚗️ för att bekräfta.

Tips

Du kan också visa EPG:n genom att välja "Digital EPG" på "MENU".

Anmärkningar

• Du kan ställa in automatisk videotimerinspelning på TV:n endast för SMARTLINK-kompatibla videobandspelare. Om din video inte är SMARTLINK-kompatibel visas ett meddelande som påminner dig om att också ställa in videos timer.
• När du programmerat klart kan du ställa TV:n i standby-läge, men stäng inte av TV:n helt (då avbryts inspelningen).
• Om en åldersgräns har ställts in för programvisning visas ett meddelande på skärmen där du skall mata in PIN-koden. För mer information, se "Barnlås" på sida 22.

Använda Favoritlistan DVB

Med Favoritlistan kan du välja program på en lista med upp till 8 kanaler som du själv placerar på listan.

För att Gör detta

Skapa din Favoritlista första gången. Ett meddelande visas och frågar dig om du vill lägga till kanaler på Favoritlistan när du väljer “Digitala favoriter” på “MENU” första gången.1 Tryck på ⏻ att välja “Ja”.2 Tryck på ⏻/⇨ för att välja den kanal du vill lägga till.3 Tryck på .⊕ Kanaler som är lagrade på Favoritlistan markeras med symbolen ♥
Lägga till eller ta bort kanaler från Favoritlistan.	1 Tryck på den blå knappen.Kanaler som är lagrade på Favoritlistan markeras med symbolen ♥2 Tryck på ⏻/⇨ för att välja den kanal du vill lägga till eller ta bort.3 Tryck på .⊕4 Tryck på den blå knappen för att återgå till Favoritlistan.
Ta bort alla kanaler från Favoritlistan.	1 Tryck på den blå knappen.2 Tryck på den gula knappen.Ett fönster visas där du skall bekräfta att du vill radera alla kanaler från Favoritlistan.3 Tryck på ⇔ för att välja “Ja” och sedan på ⊕ för att bekräfta.

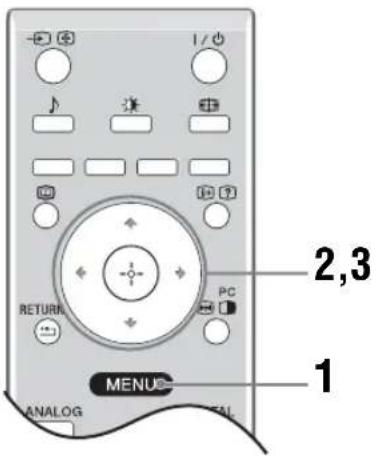

Använda MENU-funktioner

Med hjälp av "MENU" kan du använda de olika praktiska funktionerna hos denna TV. Du kan enkelt välja kanaler eller AV-ingångar med fjärrkontrollen. Det är också enkelt att ändra TV:ns inställningar med "MENU".

1 Tryck på MENU för att visa menyn.

2 Tryck på ♠/▽ för att välja ett alternativ.

3 Tryck på för att bekräfta det valda alternativet.

Tryck på MENU för att gå ur menyn.

Meny Beskrivning

	Digitala favoriter(endast i digitalt läge)	Tar fram Favoritlistan. För information om inställningar, se sidan 15.
	TV-lista(endast i analogt läge)	Här kan du välja TV-program på en lista med kanalnamn.För att titta på en kanal, välj önskad kanal och tryck sedan på ⊕För att namnge ett program, se sidan 21.
	Analog(endast i digitalt läge)	Återgår till senast visade analoga kanal.
	Digital(endast i digitalt läge)	Återgår till senast visade digitala kanal.
	Digital EPG(endast i digitalt läge)	Tar fram den digitala, elektroniska programguiden (EPG).För information om inställningar, se sidan 14.
	AV-ingångar	Väljer utrustning som är ansluten till TV:n.För att titta på önskad AV-ingång, välj ingångskälla och tryck sedan på ⊕.·För att namnge en AV-ingång, se sidan 20.
	Inställningar	Öppnar menyn Inställningar där de flesta avancerade inställningar och justeringar utförs. Välj en menyikon, välj ett alternativ och utför önskad ändring eller justering med ⇌/ ⇌/ ⇌/ ⇌.För information om inställningar, se sidan 17 till 22.

Menyn Bildjustering

Du kan välja nedanstående alternativ på menyn Bildjustering. För att välja alternativ under “Inställningar”, se “Navigering i menyerna” (sidan 16).

Bildinställning

Väljer bildinställning.

• “Dagsljus”: För förbättrad bildskärpa och kontrast.
• “Standard”: För standardbild. Rekommenderas för hemunderhållning.
• "Personlig": Här kan du lagra dina egna inställningar.

Bakgr.bel.

Justerar bakgrundsbelysningens ljusstyrka.

Kontrast

Ökar eller minskar bildkontrasten.

Ljusstyrka

Gör bilden ljusare eller mörkare.

Färg

Ökar eller minskar färgintensiteten.

Färgton

Ökar eller minskar de gröna färgtonerna.

Tips

“Färgton” kan endast justeras för NTSC-färgsignaler (t.ex. videoband från USA).

Skärpa

Gör bilden skarpare eller mjukare.

Färgton

Justerar bildens vithet.

• “Kall”: Ger vita färger en blå nyans.
• “Neutral”: Ger vita färger en neutral nyans.
• “Varm”: Ger vita färger en röd nyans.

Tips

“Varm” kan endast väljas när “Bildinställning ” är inställd på “Personlig”.

Normalinst.

Återställer alla bildinställningar utom "Bildinställning" till fabriksinställningarna.

Brusreducing

Minskar bildstörningen (snöig bild) vid svaga sändningssignaler.

• “Auto”: Reducerar automatiskt bildstörningar.
• “Hög/Mellan/Låg”: Modifierar brusreduceringens effekt.

Menyn Ljudjustering

Du kan välja nedanstående alternativ på menyn Ljudjustering. För att välja alternativ under "Inställningar", se "Navigering i menyerna" (sidan 16).

Effekt

Väljer ljudinställning.

• "Standard": Ger en tydligare och detaljrikare ljudåtergivning med hjälp av "BBE High definition Sound System".
• "Dynamisk": Ger ett klarare och detaljrikare ljud med förstärkt närvarokänsla för bättre återgivning och musikalisk realism med "BBE High definition Sound System".
• "BBE ViVA": BBE ViVA Sound ger en musikaliskt noggrann och naturlig 3D-bild med Hi-Fi-ljud. Ljudets klarhet förbättras av BBE medan ljudbildens bredd, djup och höjd expanderas genom BBE-teknikens patenterade 3D-ljudprocess. BBE ViVA Sound är kompatibel med alla TV-program, inklusive nyheter, musik, drama, film, sport och elektroniska spel.
• "Dolby Virtual": Använder TV:ns högtalare för att simulera surround-effekten från ett flerkanaligt system.
• "Av": Ingen speciell ljudeffekt tillämpas.

Tips

• Du kan ändra ljudeffekt genom att trycka flera gånger på ♪.
• Om du ställer "Aut. volymjust." till "På" ändras "Dolby Virtual" till "Standard".

Diskant

Justerar högfrekventa ljud.

Bas

Justerar lågfrekventa ljud.

Balans

Betonar vänster eller höger högtalarbalans.

Normalinst.

Återställer alla ljudinställningar till fabriksinställningarna.

Ljudkanalsval

Väljer ljudet från högtalaren för sändning i stereo eller på flera språk.

• "Stereo", "Mono": För sändning i stereo.
• “A”/“B”/“Mono”: För flerspråkiga sändningar, välj “A” för ljudkanal 1, “B” för ljudkanal 2, eller “Mono” för en monokanal om sådan finns.

Tips

Om du väljer någon annan utrustning som är ansluten till TV:n, ställ in "Ljudkanalsval" på "Stereo", "A" eller "B".

Aut. volymjust.

Behåller en konstant ljudvolym även när skillnader i volymen uppstår (t.ex. tenderar reklam att vara högre än programmen).

TV-högtalare

Kopplar bort TV:ns interna högtalare, t.ex. för att lyssna på ljudet via extern ljudutrustning som är ansluten till TV:n.

• "På": Ljudet kommer från TV:ns högtalare.
• "En gång Av": TV-högtalarna stängs tillfälligt av så att du kan lyssna på ljudet från extern ljudutrustning.
• "Permanent Av": TV-högtalarna stängs av permanent så att du kan lyssna på ljudet från extern ljudutrustning.

Tips

• För att aktivera TV-högtalarna igen ändrar du inställningen till "På".
• Alternativet “En gång Av” återgår automatiskt till “På” när TV:n stängs av.
• Alternativ under "Ljudjustering" är inte tillgängliga om "En Gång Av" eller "Permanent Av" har valts.

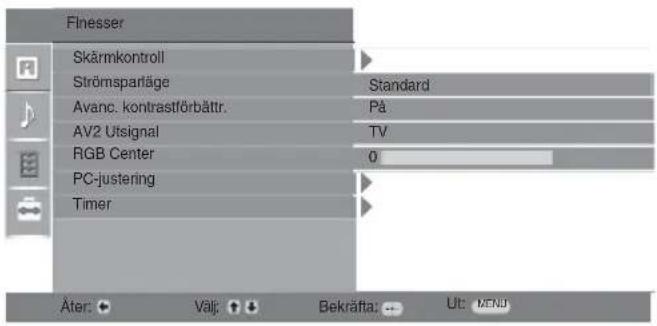

Menyn Finesser

Du kan välja de alternativ som finns uppställda nedan på menyn Finesser. För att välja alternativ under "Inställningar", se "Navigering i menyerna" (sidan 16).

Skärmkontroll

Ändrar skärmformatet.

• "Autoformat": Ändrar automatiskt skärmformatet enligt sändningssignalen.
• "Skärmformat": Se sidan 13.
• "V storlek": Justerar bildens vertikala storlek när skärmformatet är inställt på SmartZoom.

Tips

• Oavsett om du valt "På" eller "Av" för "Autoformat" kan du alltid ändra skärmformatet genom att trycka flera gånger på
• "Autoformat" kan endast användas för PAL- och SECAM-signaler.

Strömsparläge

Väljer strömsparläget för att reducera TV:ns elförbrukning.

• "Standard": Standardinställningar.
• "Minska": Reducerar TV:ns elförbrukning.
• "Släckt bild": Stänger av bilden. Du kan lyssna på ljudet med bilden släckt.

Avanc. kontrastförbättr.

Justerar automatiskt "Bakgr.bel." till den lämpligaste inställningen i förhållande till bildens ljusstyrka. Detta ökar kontrastskillnaden i bilden.

AV2 Utsignal

Ställer in en signal som skall matas ut via kontakten märkt 12 på TV:ns baksida. Om du ansluter en videobandspelare till 12-kontakten kan du spela in från utrustningen som är ansluten till andra kontakter på TV:n.

• "TV": Matar ut en sändning.
• "Auto": Det som visas på skärmen matas ut (utom signaler som matas in via ingångarna +3: HDMI IN 6, HDMI IN 7 och PC)

RGB Center

Justerar bildens horisontella position så att bilden är i mitten av skärmen.

Tips

Detta alternativ är endast tillgångligt när en RGB-källa är ansluten till Scart-kontakterna 1/—1 eller 2/2 på-baksidan av TV:n.

PC-justering

Anpassar TV-skärmen som en PC-monitor.

Tips

Detta alternativ är endast tillgängligt i PC-läge.
- "Fas": Justerar skärmen om en del av den visade texten eller bilden inte är tydlig.
- "Pixelstorlek": Ökar eller minskar bildstorleken horisontellt.
- "H center": Flyttar bilden åt vänster eller höger.
- "V linjer": Korrigerar bildlinjerna vid visning av en RGB-signal från PC-kontakten ⚫.
- "Strömsparläge": Ställer TV:n i standby-läge om ingen PC-signal tas emot.
- "Normalinst.": Återställer fabriksinställningarna.

Timer

Ställer in timern för att slå på/stänga av TV:n.

- Avstängn.timer

Ställer in en tidsperiod efter vilken TV:n automatiskt går in i standby-läge.

När Avstängn. timer aktiveras tänds timerindikatorn Ⓞ på TV:s front med orangefärgat sken.

Tips

- Om du stänger av TV:n och sedan slår på den igen återställs "Avstängn.timer" till "Av".

- Meddelandet “Sleep timer slår snart av apparaten” visas på skärmen 1 minut innan TV:n ställs i standby-läge.

- Klockinställning

Med denna funktion kan du ställa in klockan manuellt. När TV:n tar emot digitala kanaler kan inte klockan justeras manuellt eftersom den ställs in enligt den utsända signalens tidskod.

- Timer

Ställer in timern för att slå på/stänga av TV:n.

"Timerläge": Väljer önskad period.

"Starttid": Ställer in timern för att slå på TV:n.

“Stopptid”: Ställer in timern för att stänga av TV:n.

Menyn Inställningar

Du kan välja nedanstående alternativ på menyn Inställningar. För att välja alternativ under "Inställningar", se "Navigering i menyerna" (sidan 16).

Systeminformation

Visar aktuell programvaruversion och signalnivå.

Auto start

Startar menyn "Första gången du använder TV:n" för att välja språk och land/region och för att ställa in alla tillgängliga digitala och analoga kanaler.

Språk

Väljer det språk som menyerna ska visas på.

Land

Väljer i vilket land/region du använder TV:n.

Tips

Om landet/regionen där du använder TV:n inte visas i listan väljer du “-” i stället för land/region.

Autom. kanalinställ.

Ställer in alla analoga kanaler som är tillgängliga.

Kanalsortering

Ändrar den ordning i vilken de analoga kanalerna är lagrade i TV:n.

1 Tryck på ⇧/✓ för att välja den kanal du vill flytta till en ny plats och tryck sedan på ⇔.

2 Tryck på ⏻/√ för att välja den nya platsen för kanalen och tryck sedan på ⊕.

AV namn

Tilldelar ett namn till den utrustning som är ansluten till uttagen på sidan och baktill.

1 Tryck på ♠/▽ för att välja önskad ingångskälla och tryck sedan på ⊕.

2 Tryck på ⬆/∅ för att välja det alternativ som önskas nedan och tryck sedan på ⭕

- AV1 (eller AV2/ AV3/ AV4/ PC/ HDMI 1/ HDMI 2), VIDEO, DVD, CABLE, GAME, CAM, SAT: Använder ett av de förinställda namnen för att namnge ansluten utrustning.

- “Ändra”: Skapar dina egna namn.

- “Hoppa”: Hoppar över en ingångskälla som inte är ansluten till någon utrustning när du trycker på ♠/♀ för att välja ingångskälla.

Ljudnivå Scart

Manuell kanalinställ.

Ställer in en oberoende ljudvolym för varje utrustning som är ansluten till TV:n.

Innan du väljer “Namn”/“AFT”/“Ljudfilter”/“Hoppa”/“Dekoder”, tryck på ♠/∅ för att välja det programnummer du vill ändra. Tryck sedan på ⏻

System

1 Tryck på ↗/↓ för att välja "System" och sedan på ⊕

2 Tryck på ♠/♥ för att välja ett av följande TV-sändningssystem. Tryck sedan på ⇔.

B/G: för länder/regioner i Västeuropa

D/K: för länder/regioner i Östeuropa

L: för Frankrike

I: för Storbritannien

Anmärkning

Beroende på vilket land/region som valts för “Land” (sidan 5) kanske detta alternativ inte är tillgängligt.

Kanal

1 Tryck på ♠/♣ för att välja "Kanal" och sedan på

2 Tryck på ♠/∅ för att välja "S" (för kabelkanaler) eller "C" (för markbundna kanaler). Tryck sedan på ⇔.

3 Ställ in kanalerna enligt följande:

Om du inte vet kanalnummer (frekvens)

Tryck på ♠/∅ för att söka efter nästa tillgängliga kanal. Sökningen avslutas när kanalen hittats. Tryck på ♠/∅ för att fortsätta sökningen.

Tryck på sifferknapparna för att ange kanalnummer för den sändning du önskar eller din videobandspelares kanalnummer.

4 Tryck på för att hoppa till "Bekräfta" och tryck sedan på.

5 Tryck på ↓ för att välja "OK" och tryck sedan på

Upprepa ovanstående procedur för att ställa in andra kanaler manuellt.

Namn

Tilldelar den valda kanalen ett namn, efter eget önskemål, på upp till fem bokstäver eller siffror.

AFT

Med denna funktion kan du finjustera valt programnummer manuellt om du tycker att en finjustering kan förbättra bildkvaliteten.

Ljudfilter

Förbättrar ljudet för individuella kanaler vid förvängning i monosändningar. Ibland kan en icke standardiserad TV-signal orsaka ljuddistorsion eller intermittent stänga av ljudet när du tittar på monoprogram.

Om du inte har några problem med ljuddistorsion rekommenderar vi att du låter detta alternativ vara inställt enligt fabriksinställningen “Av”.

Anmärkningar

- Du kan inte ta emot stereo- eller "dual sound"-signaler när "Låg" eller "Hög" har valts.

- “Ljudfilter” är ej tillgängligt när “System” är inställt på “L”.

Hoppa

Hoppar över analoga kanaler när du trycker på PROG +/- för att välja kanaler. (Du kan fortfarande välja en kanal du hoppat över med hjälp av sifferknapparna.)

Dekoder

Visar och spelar in en kodad kanal när en dekoder är ansluten direkt till Scart-kontakten / 1 eller till Scart-kontakten / 2 via en videobandspelare.

Anmärkning

Beroende på vilket land/region som valts för “Land” (sidan 5) kanske detta alternativ inte är tillgångligt.

Menyn Digital inställning DVB

Du kan ändra/ställa in de digitala inställningarna på menyn Digital inställning. För att välja alternativ under “Inställningar”, se “Navigering i menyerna” (sidan 16).

Digital sökning

Visar menyn “Digital sökning”.

Digital auto.kanalinst.

Ställer in alla digitala kanaler som är tillgängliga.

Redigera programlista

Tar bort oönskade digitala kanaler som är lagrade i TV:n och ändrar den ordning de digitala kanalerna är lagrade i TV:n.

Digital man.kanalinst.

Manuell inställning av de digitala kanalerna.

Digital inställning

Visar menyn “Digital inställning”.

Inställning av textning

Visar digitala undertitlar på skärmen.

Textspråk

Väljer det språk som undertitlarna ska visas på.

Audiospråk

Väljer språket för ett program.

Audiotyp

Ökar ljudnivån när “Nedsatt hörsel” väljs.

Barnlås

Ställer in en åldersgräns för program.

PIN-kod

Ställer in en PIN-kod första gången eller för att ändra din PIN-kod.

Tips

PIN-kod 9999 accepteras alltid.

Teknisk inställning

Visar menyn "Teknisk inställning".

“Autom. uppdatering”: Med detta alternativ kan TV:n detektera och lagra nya digitala tjänster när sådana blir tillgängliga.

“Hämta programvara”: Med detta alternativ kan TV:n automatiskt ta emot uppdateringar av programvara, kostnadsfritt via din befintliga antenn. Sony rekommenderar att detta alternativ alltid är ställt till “På”. Om du inte vill att din programvara skall uppdateras ställer du in detta alternativ på “Av”.

“Systeminformation”: Visar aktuell programvaruversion och signalnivå.

“Tidszon”: För inställning av rätt tidzon för aktuellt land.

CA-modulinställningar

Med detta alternativ får du tillgång till en PPV-tjänst (Pay Per View) när du har erhållit en CAM-modul (Conditional Access Module = villkorlig åtkomstmodul) och ett visningskort. Se sidan 23 för information om var (PCMCIA)-kontakten sitter.

Använda extra utrustning

Ansluta extra utrustning

Du kan ansluta ett stort utbud av extra utrustning till din TV. Anslutningskablar medföljer inte.

Anslutning till TV:ns sida

För att ansluta Gör detta

CAM (villkorlig åtkomstmodul) A

För PPV-tjänster (Pay Per View). Mer information finns i bruksanvisningen till din CAM-modul. För att använda CAM-modulen, ta loss gummiskyddet från CAM-öppningen. Stäng av TV:n innan du sätter i CAM-modulen i CAM-öppningen. När du inte använder CAM-modulen rekommenderar vi att du sätter tillbaka gummiskyddet i CAM-öppningen.

Videokamera, typ S	Anslut till S video-kontakten
VHS/Hi 8/DVC B	S-4 eller videokontaktenoch ljudkontakterna 4För attundvika bildstörningar, anslut intevideokameran till videokontakten4 och S video-kontaktenS-4 samtidigt. Om du anslutermonoutrustning, anslut till L-kontakten 4och ställ in“Ljudkanalsval” på “A” (sida 18).

Hörlurar C

Anslut till ⚡-kontakten för att lyssna på TV-ljudet i hörlurar.

Ytterligare funktioner

För att Gör detta

Ta framInsignalregistret.

Tryck på ⚫ för att ta framInsignalregistret. (Därefter, endasti analogt läge, tryck på ➔.) För attvälja en ingångskälla, tryck på ⇌/⇨ och sedan på ⚫

Anslutning till TV:ns baksida

För att ansluta Gör detta

PC D Anslut till PC-kontakterna /→. Vi rekommenderar att du använder en PC-kabel med ferritkärna.
Digital satellit-mottagare eller DVD-spelare E, F	Anslut till HDMI IN 6- eller 7-ingången om apparaten har ett HDMI-uttag. Digitala videosignaler och ljudsignaler matas in från apparaten. Om apparaten har ett DVI-uttag men inte något HDMI-uttag, kopplar man ihop DVI-uttaget och HDMI IN 7-uttaget via en DVI - HDMI adapter (medföljer ej). Anslut därefter apparatens ljudutgångar till HDMI IN 7-ingångarna för ljudet.Anmärkningar• HDMI-uttagen kan bara hantera följande sorters videoinsignaler: 480i, 480p, 576i, 576p, 720p och 1080i. Använd PC -ingången för att ansluta en dator.• Var noga med att bara använda en HDMI-kabel som är märkt med HDMI-logon.
DVD-spelare med komponentutgång G	Anslut till komponentkontakterna och ljudkontakterna +3→
Utrustning för videospel, DVD-spelare eller dekoder H	Anslut till Scart-kontakten →1. När du ansluter dekodern matas den kodade signalen tillbaka från TV-mottagaren till dekodern. Sedan matas den avkodade signalen ut från dekodern.
DVD-brännare eller videobandspelare som stöder SMARTLINK I	Anslut till Scart-kontakten →2. SMARTLINK är en direkt förbindelse mellan TV-apparaten och en videobandspelare/DVD-brännare.
Hi-Fi-utrustning J	Anslut till ljudutgångarna för att lyssna på ljudet från TV:n på Hi-Fi-utrustning.

Visa bilder från ansluten utrustning

Slå på ansluten utrustning och utför sedan en av följande åtgärder.

För utrustning ansluten till Scart-kontakterna via en komplett 21-polig Scart-kabel

Starta uppspelning av ansluten utrustning.

Bilden från den anslutna utrustningen visas på skärmen.

För en automatiskt inställd videobandspelare VCR (sida 4)

I analogt läge, tryck på PROG +/- eller använd sifferknapparna för att välja videokanal.

För övrig ansluten utrustning

Tryck flera gånger på /Hills Eutt ingångssymbol (se nedan) visas på skärmen.

→AV1/→AV1, →AV2/→AV2: Ljud/video- eller RGB-signal via Scart-kontakt ↗ →1 eller 2. →visas endast om en RGB-källa är ansluten.

AV3: Komponentsignal via kontakterna Y, Pb/CB, PR/CR 3 och ljudsignal via kontakterna L, R

AV4/AV4 Videosignal via videokontakt - och ljudsignal via kontakterna L (MONO), R 45 visasendast om utrustningen är ansluten till S-videokontakten 3 i... stället för videokontakten - och S-videosignalen matas in via S-videokontakten 3.

5: RGB-signal via PC-kontakterna -5 och ljudsignal via kontakten -5

AV6/AV7 Digital ljud/videosignal matas in via kontakten HDMI IN 6, 7. Ingående ljudsignal är analog endast om utrustningen är ansluten till DVI-kontakten och ljudutgången.

Ytterligare funktioner

För att Gör detta

Ätergå till normalt TV-läge.

Tryck på DIGITAL eller ANALOG.

För att Gör detta

Ta framInsignalregistret.

Tryck på ⚠ för att ta framInsignalregistret. (Därefter, endasti analogt läge, tryck på ➔.) För attvälja en ingångskälla, tryck på ⇌/⇨ och sedan på ⊕

Övrig information

Specifikationer

Displayenhet

Nätspänning:

Effektförbrukning i viloläge (standby)*:

KDL-40P25xx: 0.8 W eller mindre

KDL-32P25xx: 1 W eller mindre

KDL-26P25xx: 1 W eller mindre

* Angiven effekt i standby-läge nås när TV:n är klar med vissa nödvändiga interna processer.

Mått (b × h × d):

KDL-40P25xx:

Cirka 988 × 687 × 270 mm (med stativ)

Cirka 988 × 653 × 128 mm (utan stativ)

KDL-32P25xx:

Cirka 797 × 580 × 220 mm (med stativ)

Cirka 797 × 548 × 125 mm (utan stativ)

KDL-26P25xx:

Cirka 663 × 503 × 220 mm (med stativ)

Cirka 663 × 472 × 128 mm (utan stativ)

Vikt:

KDL-40P25xx:

Cirka 24 kg (med stativ)

Cirka 21 kg (utan stativ)

KDL-32P25xx:

Cirka 15 kg (med stativ)

Cirka 13 kg (utan stativ)

KDL-26P25xx:

Cirka 12 kg (med stativ)

Cirka 10 kg (utan stativ)

Skärmsystem

LCD-skärm (bildskärm med flytande kristaller)

TV-system

Analogt: Beroende på ditt val av land/region:

B/G/H, D/K, L. I

Digitalt: DVB-T

Färg/videosystem

Analogt: PAL, SECAM

NTSC 3.58, 4.43 (endast videoingång)

Digitalt: MPEG-2 MP@ML

Antenn

75 ohms extern anslutning för VHF/UHF

Kanaltäckning

Analog: VHF: E2–E12

UHF: E21-E69

CATV: S1–S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

21-polig Scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/videooutgång.

21-polig Scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång, valbar ljud/videoutgång och SMARTLINK-gränssnitt.

Understödda format: 1080i, 720p, 576p, 576i, 480p, 480i

Y: 1 Vp-p, 75 ohm, 0,3 V negativ synk

Ljudingång (phonokontakt)

500 mVrms

Impedans: 47 kohm

Audio: Linjär PCM med två kanaler

32, 44,1 och 48 kHz, 16, 20 och 24 bitar

Analoga ljudsignaler (phono-kontakter):

500 mVrms, Impedans 47 kohm

(endast HDMI IN 7)

ΩUtgång för hörlurar

CAM-plats (villkorlig åtkomstmodul)

Ljudutgång

KDL-40P25xx: 10 W + 10 W (RMS)

KDL-32P25xx: 10 W + 10 W (RMS)

KDL-26P25xx: 10 W + 10 W (RMS)

Medföljande tillbehör

Se "1: Kontrollera tillbehör" på sidan 4.

Extra tillbehör

• Väggfäste

SU-WL51 (för KDL-40P25xx)

SU-WL31 (för KDL-32P25xx / KDL-26P25xx)

Vi förbehåller oss rätten att ändra design och specifikationer utan föregående meddelande.

Referenstabell över PC-insignaler

Signaler	Horisontellt (bildpunkter)	Vertikalt (linjer)	Horisontell frekvens (kHz)	Vertikal frekvens (Hz)	Standard
VGA 640 480 31,5 60 VGA
SVGA 800 600 37,9 60 VESA riktlinjer
XGA 1024 768 48,4 60 VESA riktlinjer
WXGA 1280 768 47,4 60 VESA
	1280 768 47,8 60 VESA

- PC-ingången på denna TV stöder ej "Synk på Grön" eller "KompositSynk".

- PC-ingången på denna TV stöder ej sammanflätade signaler.

- PC-ingången på denna TV stöder signaler i ovanstående tabell med en vertikal frekvens på 60 Hz. För övriga signaler visas meddelandet "INGEN SYNK".

Felsökning

Kontrollera om standby-indikatorn ⏻ blinkar med rött sken.

Om den blinkar

Den självdiagnostiska funktionen är aktiverad.

1 Mät varaktigheten hos standby-indikatorns ⏻ blinkningar och hur lång tid det är mellan blinkningarna. Indikatorn kan exempelvis blinka under två sekunder, sluta blinka under en sekund och sedan blinka i två sekunder.

2 Stäng av TV:n genom att trycka på ⏻ upptill på TV:n, koppla loss nätkabeln från eluttaget och informera din återförsäljare eller ditt Sony servicecenter om blinkningarna (varaktighet och intervall).

Om den inte blinkar

1 Kontrollera punkterna i nedanstående tabell.
2 Om problemet kvarstår, kontakta en auktoriserad servicetekniker.


Problem	Orsak / Åtgård
Ingen bild (skärmen är mörk) och inget ljud.	Kontrollera antennanslutningen.Anslut TV:n till eluttaget och tryck på strömbrytaren ♦ upptill på TV:ns front.Om standby-indikatorn ⏻ lyser med rött sken, tryck på I/∅.
Ingen bild eller ingen menyinformation från utrustning ansluten till Scart- eller HDMI IN-kontakten.	Kontrollera att den externa utrustningen är påslagen och tryck på →/∅flera gånger tills rätt ingångssymbol visas på skärmen.Kontrollera anslutningen mellan den externa utrustningen och TV:n.När utrustning ansluts till HDMI IN 6, 7-kontakten eller när upplösningen ändras kan en del blinkande punkter framträda på skärmen under några sekunder.HDMI-signalavkodning pågår och detta indikerar ej någon felfunktion.
Dubbla bilder eller spökbilder.	Kontrollera antenn/kabelanslutningarna.Kontrollera antennens placering och inriktning.
På skärmen syns bara snö och brus.	Kontrollera om antennen är av eller böjd.Kontrollera om antennens livslängd har löpt ut (3-5 år vid normal användning, 1-2 år vid havet).
Förvängd bild (prickade linjer eller band).	Håll TV:n borta från elektriska störningskällor såsom bilar, motorcyklar, hårtorkar eller optisk utrustning.När extra utrustning installeras, se till att det finns lite fritt utrymme mellan utrustningen och TV:n.Kontrollera att antennen är ansluten med en koaxialkabel av bra kvalitet.Håll antennkabeln på avständ från andra anslutningskablar.
Problem Orsak / Åtgärd
Bildstörningar när du tittar på en TV-kanal.	Välj “Manuell kanalinställ.” på menyn “Inställningar” och justera Fininställningsfunktionen “AFT” för att erhålla en bättre bildmottagning (sida 21).
En del små svarta punkter och/eller ljuspunkter syns på skärmen.	Bilden på skärmenheten är uppbyggd av bildpunkter (pixels). Små svarta punkter och/eller ljuspunkter (pixels) på bildskärmen indikerar inte en felfunktion.
Ingen färg på färgprogram.	Välj “Normalinställning” på menyn “Bildjustering” för att återgå till fabriksinställningarna (sida 17).
Inga eller ojämna färger när du tittar på en signal från kontakterna Y, P_B/C_B , P_R/C_R på3	Kontrollera anslutningarna till kontakterna Y, P_B/C_B , P_R/C_R på3.Kontrollera att kontakterna Y, P_B/C_B , P_R/C_R på3 sitter ordentligt i sina uttag.
Ojämn bild när du tittar på en signal från en PC.	Kontrollera anslutningen till PC-ingången.Anslut till PC-ingången i stället för HDMI IN 6, 7-kontakten.Om anslutningen endast är tillgänglig via HDMI-kontakten, ändra bildskärmens upplösning till 720 punkter och justera inställningarna av datorns horisontella och vertikala skärmstorlek.

Ljud

Problem Orsak / Åtgärd
Inget ljud, men bra bild.	Tryck på +/ - eller ‰ (Mute).Kontrollera att “TV-Högtalare” är “På” på menyn “Ljudjustering” (sida 18).
Ljudstörningar	Se Orsak / Åtgärd under “Bildstörningar” på sida 27.

Kanaler

Problem Orsak / Åtgärd
Önskad kanal kan inte väljas.	Växla mellan digitalt och analogt läge och välj önskad digital/analog kanal.
Vissa kanaler är tomma.	Kanal avsedd endast för kodade/abonnerade tjänster. Abonnera på PPV-tjänsten (Pay Per View).Kanal används endast för data (ingen bild eller inget ljud).Kontakta TV-stationen för sändningsinformation.
Digital kanal visas inte.	Kontrollera att antennen är ansluten direkt till TV:n (inte via någon annan utrustning).Hör efter hos en lokal anstallatör om digitala sändningar är tillgängliga i ditt område.Byt till en kraftigare antenn (bättre förstärkning).

Allmänt

Problem Orsak / Åtgärd
TV:n stängs av automatiskt (TV:n ställs i standby-läge).	Kontrollera om “Avstängningstimer” är aktiverad, eller bekräfta inställningen av “Stopptid” (sida 20).Om ingen signal tas emot, och TV:ns inställning inte ändras på något sätt, under 10 minuter ställs TV:n automatiskt i standby-läge.
TV:n slås på automatiskt.	Kontrollera om “Starttid” är aktiverad (sida 20).
Vissa ingångskällor kan inte väljas.	Välj “AV namn” på menyn “Inställningar” och avbryt “Hoppa”-funktionen för ingångskällan (sida 20).
Fjärrkontrollen fungerar inte.	Byt ut batterierna.

Indledning

1.366 dots (vandret) × 768 linjer (lodret)

Effektforbrug:

KDL-40P25xx: 190 W eller mindre

KDL-32P25xx: 115 W eller mindre

KDL-26P25xx: 100 W eller mindre

* Den angivne standby-strømforsyning kommer, när

Ca. 21 kg (uden stander)

KDL-32P25xx:

Ca. 15 kg (med stander)

Ca. 13 kg (uden stander)

KDL-26P25xx:

Ca. 12 kg (med stander)

Ca. 10 kg (uden stander)

Panelsystem:

LCD (flydende krystaldisplay)-skærm.

TV System:

Avfallsbehandling av TV-apparatet

Slår TV-en på eller av.

Merknad

Lyser grønt när TV-en er på.

⑨Fjernkontrollsensor

Se TV

Se TV

Justerer lysstyrke på bakgrunnsbelysningen.

Kontrast

∅ker eller reduserer bildekontrasten.

Lysstyrke

NTSC 3.58, 4.43 (kun Bilde Inn)

Digital: MPEG-2 MP@ML

Antenne

75 ohm ekstern terminal for VHF/UHF

Kanaldekning

Analog: VHF: E2–E12

UHF: E21–E69

CATV: S1–S20

HYPER: S21–S41

D/K: R1–R12, R21–R69
