364012 - Luftkonditionering Retro - Gratis bruksanvisning och manual

Typ av produkt	Bärbar luftkonditionering
Varumärke	Retro
Modell	364012
Färg	Svart och silver
Lägen	Kyla, Värme, Avfuktning, Fläkt
Fläkthastigheter	Hög, Medel, Låg
Timer	På/av-timer
Temperaturdisplay	Digitalt Nixie-rör
Fjärrkontroll	Ingår
Säkring	250V, 3.15A
Luftfilter	Tvättbart, rengör varannan vecka
Aktivt kolfilter	Byt var 2-3 vecka
Självavdunstningsfunktion	Ja, återvinner kondensat
Vattentankens kapacitet	Cirka 0,7 L när full
Dränering	Manuell via dräneringsrör
Skyddsfunktioner	Överhettningsskydd, vattenfull larm
Installation	Fönstersats med avluftningsslang
Energibesparing	Vattenkylningssystem förbättrar effektiviteten

Vanliga frågor - 364012 Retro

Vad betyder indikatorn "Vatten full"?

Indikatorn vatten full lyser när den interna vattentanken är full (ca 0,7 L). Kompressorn stannar och en summer låter var 5:e minut. Du måste dränera vattnet via dräneringsröret för att återuppta normal drift.

Hur dränerar jag vatten från enheten?

Stäng av och dra ur kontakten. Placera en behållare under dräneringshålet på baksidan. Dra ut vattenblockeringspluggen och gummiproppen för att låta vattnet rinna ut. Efter dränering, sätt tillbaka propparna, sätt i kontakten och starta om. En längre slang (13 mm innerdiameter) kan anslutas för kontinuerlig dränering.

Hur ofta ska jag rengöra luftfiltret?

Rengör luftfiltret varannan vecka. Dra det uppåt och utåt, tvätta med varmt vatten (ca 40°C) och neutralt rengöringsmedel, skölj och torka noggrant i skugga innan återmontering. Ett igensatt filter minskar effektiviteten.

Kan jag använda denna luftkonditionering i värmeläge?

Ja, enheten har värmeläge. För att växla mellan kyla och värme kan du behöva byta luftutloppsgallren (blå för kallt, röd för varmt). Kontrollpanelen visar rotationsriktning för lägesbyte.

Varför kyler inte enheten ordentligt?

Möjliga orsaker: öppna dörrar/fönster, direkt solljus, smutsigt filter, blockerade luftintag/utlopp, eller rumstemperatur inställd för hög. Se till att gardiner är dragna, stäng fönster, rengör filter och kontrollera temperaturinställningen. Om många personer eller värmekällor finns minskar effektiviteten.

Varför fungerar inte kompressorn?

Kompressorn kan stanna på grund av överhettningsskydd. Vänta 3 minuter efter att temperaturen sjunkit innan omstart. Kontrollera även om vattentanken är full (vatten full-indikator). Om problemet kvarstår, kontakta en servicerepresentant.

Hur ställer jag in timern?

Tryck på Timer-knappen på kontrollpanelen för att gå in i justeringsläge. Använd ▲ och ▼ knapparna för att ställa in på/av-tid. Den digitala displayen visar tiden. Om strömmen bryts måste du återställa timern.

Vad gör jag om fjärrkontrollen inte fungerar?

Se till att fjärrkontrollen är inom räckhåll och riktad mot luftutloppsgallret. Byt batterier om de är slut. Om kontrollpanelen inte tar emot signaler, rengör sensorn. Om problemen kvarstår, kontakta support.

Vad ska jag göra om enheten är bullrig?

Placera enheten på en plan och hård yta för att minska vibrationsbuller. Om ljudet kommer från lösa delar, kontrollera om det finns hinder i fläkten eller kompressorn. Normal drift inkluderar visst ljud från kompressor och fläkt.

Hur rengör jag det aktiva kolfiltret?

Ta bort filterramen först, ta sedan ut den aktiva kolduken. Den bör bytas var 2-3 vecka beroende på miljö. Tvätta den inte; kasta och installera en ny.

BRUKSANVISNING 364012 Retro

Tack för att du har valt den här nya modellen portable luftkonditionering. Läs noggrant igenom denna manual före användning, spara manualen för senare bruk.

INNEHÅLL

VIKTIGA SÄKERHETSFÖRESKRIFTER.... 3

Viktiga säkerhetsföreskrifter

• Läs alla instruktioner
• Koppla ur nätkontakten innan demontering, montering eller före rengöring.
• Undvik att vidröra rörliga delar av aggregatet.
• Stoppa aldrig in fingrar eller andra föremål i aggregatet när stickkontakten är ansluten.
• Aggregatet är inte avsett att användas av småbarn eller personer som inte läst bruksanvisningen.
• Små barn bör övervakas så att de inte leker med aggregatet.
• Använd inte aggregatet för något annat ändamål än det avsedda.
• Aggregatet får inte användas om delarna inte är fastsatta enligt instruktionerna.
• Om strömkabeln är skadad måste denna bytas ut av en behörig service tekniker.
• Använd inte aggregatet med en förlängningssladd om det inte har kontrollerats och testats av en elektriker.
• Gå till auktoriserad servicetekniker om service krävs.

Förvara och transportera alltid din luftkonditionering upprätt, annars kan du orsaka skador på kompressorn, i tveksamma fall föreslår vi att vänta i 24 timmar innan du använder din AC.

• Undvik att starta om aggregatet direkt efter avstängning, låt stå i 4 minuter innan omstart så att kompressorn inte skadas.
• Använd aldrig stickkontakten som en strömbrytare för att starta/stänga av enheten. Använd ON/OFF knappen på kontrollpanelen.
• Placera alltid din AC på en torr och stabil plats.
• Aggregatet får inte installeras i tvättstugan.
• Aggregatet ska placeras så at kontaken är tillgänglig, och bör installeras enligt nationella regler för kabeldragning

Energirådgivning

• Täck inte över eller begränsa luftflödet på in och ut suget.
• Minimum avståndet mellan möbler och vägg bör vara 50 cm.
• Håll filtren rena. Under normal förhållanden bör filtren rengöras ungefär var 30:e dag. Eftersom filtren tar bort luftburna partiklar kan tätare rengöring vara nödvändig, beroende på inomhusluftens kvalitet.
• När du startar din AC sätt fläkt nivån på "high cool" och termostaten på lägsta graderna, byt sedan fläkt nivån till "low cool" och höj graderna till en behaglig temperatur.

Förslag:

Använd inte aggregatet på kylning effekt när det är mer än 40 ^0 C eller på värme effekt när det är lägre än 7 ^0 C

Denna portabla AC har fyra funktioner; kyla, värme, avfuktning och fläkt. Fläkten har tre hastigheter; hög, mellan och låg hastighet. Temperaturen ställs mellan 15-30°C, 24 timmars timer, det finns ett vattennivå sensor som gör att vatten inte rinner över. Ni hittar de tekniska parametrarna för varje funktion I formuläret nedan:

parameter\modell	YPJ2-09H	YPJ2-12H	YPJ2-15H
kylning(BTU)	9000	12000	15000
värme(BTU)	10000	13000	15000
fläkt( M^3/H )	420	480	500
avfuktning(L/H)	1.1	1.4	1.6
Strömstyrning (A)	3.9	5.5	6.8
Kapacitet(W)	900	1270	1570
Arbetsyta ( M^2 )	15	20	28
Köldmedia	R410A	R410A	R410A

- Det finns ingen ytterligare information om ändringar i parametrarna ovan, dessa är baserade på typskylten.

- Ström försörjning: 220-240V/50Hz.

Funktioner:

• Helt nytt utseende, komprimerad konstruktion som gör aggregatet mindre och mer symmetriskt.
• En luftkonditionering med värmefunktion.
• Kontrollpanel med LED belysning, inställning av kyla och värme.
• Fjärrkontroll för enklare användning.
• Aggregatets adapter är ansluten i ett relativt högre läge än normalt, detta är praktiskt för Installationen och tillåter luften att strömma ut smidigt.
• Kondens vatten som uppstår återvins för att öka effektiviteten genom kylaggregatet.
  • Låg ljudnivå
• Luftrenare och en antibaktrielt funktion.
• Vatten dränerings hålet sitter högt för att underlätta vatten utsläppen.
• Alla tillbehör kan sättas i aggregatet.
• On/off timer funktion,
• Vid start, tre minuter dröjsmål funktion.

VIKTIGA KOMPONENTER

4

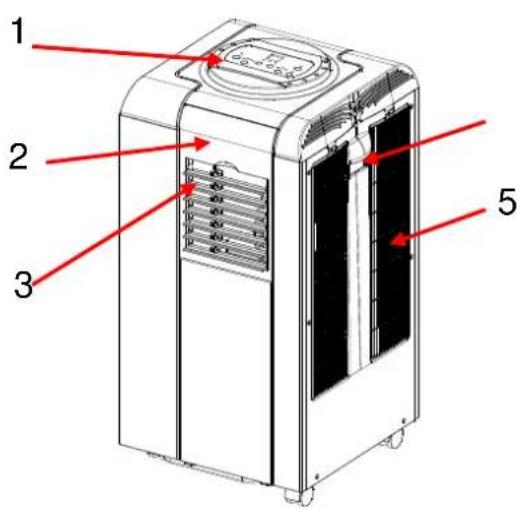

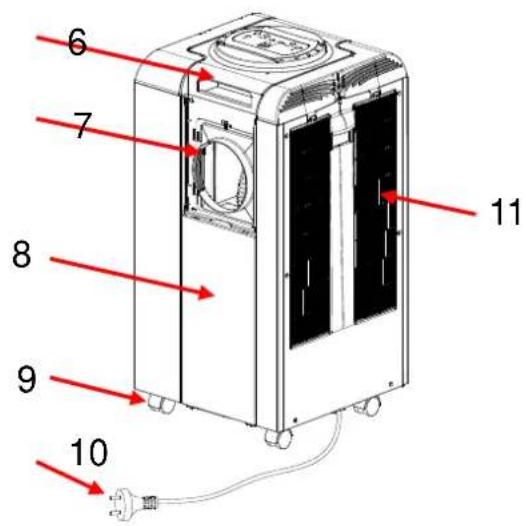

Delar:

1. Kontrollpanel
2. Utloppsklaff
3. Fjärrkontrolls mottagare
4. Handtag
5. Filterram
6. Hållare för fjärrkontroll
7. Luftutlopp för värme

8. Tillbehör dörr

9. Hjul

10. Strömsladd
11. Filterram för värme
12. Luftutblässlang
13. Fjärrkontroll
14. Fönster anslutning
15. Skumgummisektion för tätning

Installation och justering

1. Installation

Varning: Se till att hålla aggregatet i stående position 2 timmar innan användning.

Aggregatet är bärbart och kan lätt flyttas mellan ett rum till ett annat, men vänligen notera följande:

1) Se till att enheten är placerad upprätt och på en plan yta.

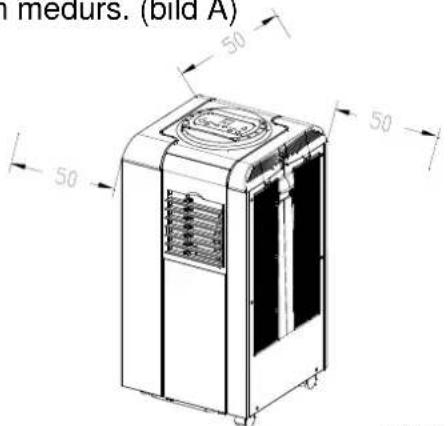

Se till att det finns ett avständ på 50 cm mellan enheten och väggen eller andra objekt för att garantera ordentlig luftcirkulation. (bild A)

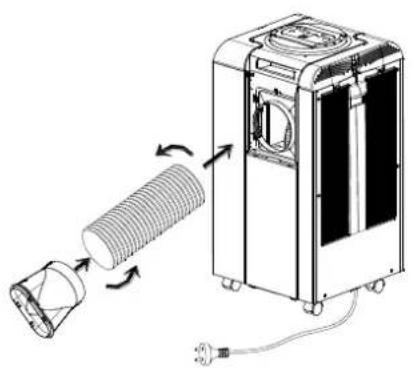

2) Fäst slangen på aggregatets baksida från vänster till höger, dra åt anslutningen genom att vrida slangen medurs. Anslut fönsteranslutningen till slangen och vrid även den medurs. (bild A)

Bild A

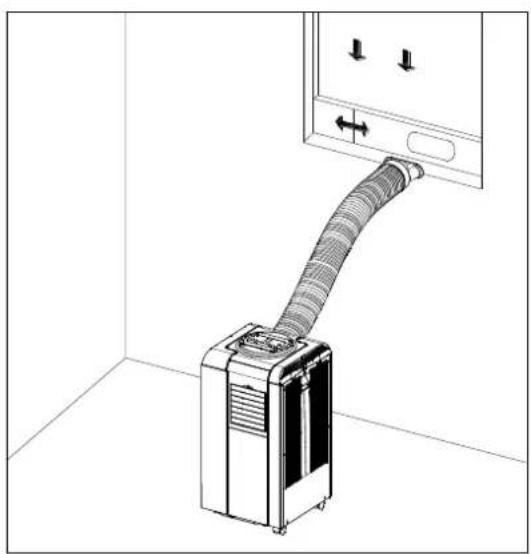

3) Tryck ut fönstergenomföringen genom ett öppet fönster och täta mellanrummet med de medföljande skumgummisektionerna.(bild B, C nedan) Fönsterförseglingen kan bli monterad i det flesta normala fönster, dem är justerbara.

4) Justera fönstergenomföringen enligt bilderna nedan.

• Använd inte aggregatet i ett badrum eller annan fuktig miljö.
• Skruva den mjuka slangen medurs på aggregatet. (mins fem varv)
• Anslut även fönsteranslutningen till den mjuka slangen.
• Om möjligt, stäng alla dörrar och fönster för att undvika luftgenomströmning.

Viktiga säkerhetsanvisningar

Den flexibla utloppsslangen är mellan 270-1500mm, vilken är framtagen särskilt efter denna modell. Använd ingen förlängning eller byt till en annan slang eftersom det kan leda till att enheten slutar att fungera. Utloppsluften måste kunna flöda fritt, eventuella blockeringar kan leda till att aggregatet överhettas. Se till att det inte finns några knutar eller böjar på utloppsslangen.

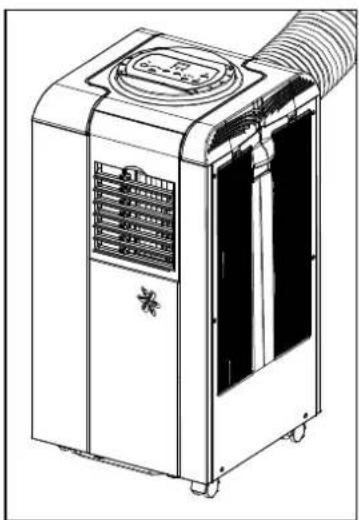

2. Justering

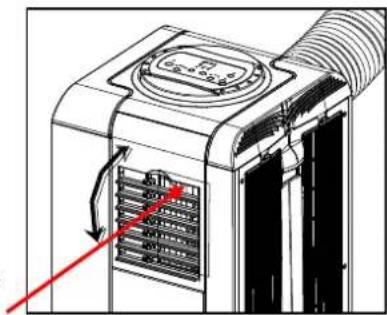

Utblåset justeras genom den vertikala lamellen, flytta upp eller ner. (bild E) För att undvika damm i maskinen rekommenderas att flytta lamellerna uppåt, när aggregatet slutat arbeta.

Observera:

När lamellerna nätt sin position, går dem inte att dra längre ner. skydd

2) Justering för kyl och värme utblås

För att man ska kunna byta mellan kylning och uppvärmning måste några justeringar göras. Stegen är följande:

1. Ta tag i slangen och dra ut den från vänster.
2. Dra upp utsugs gallret rakt upp från skyddsramen, flytta sedan gallret till den andra sidan och fäst det i spåren. (Bild G2,G3)
3. Vänd aggregatet 180° för att byta utsuget för kyla och värme. Fäst sedan slangen i det fyrkantiga hålet, börja med den högra sidan. (Bild G4).
4. Put hands on the sidewall of the control panel to swivel it 180°. For anticlockwise direction, rotate the unit to convert the cooling mode into heating mode, whilst for clockwise, rotate the unit to convert the heating mode into cooling mode. The control panel can only be turned around with a scale within 180°. Don't turn it around exceeding 180°.

Observera:

POWER: ON/OFF knapp. Med denna knapp startar du aggregatet, den är förinställd på 24°C, hög fläkt och kylning effekt. LED belysningen visar grönt och man hör en startton.

MODE: Funktionsknapp. Aggregatet har fyra funktioner: KYLA, VÄRME, AVFUKTNING och FLÄKT

▲ : Justeringsknappar för timer och termostat. UPP
▼: Justeringsknappar för timer och termostat. NER

FAN : Knapp för fläkthastighet (hög, medel, låg).

TIMER ON: Timerknapp ON, mellan 0-24 timmar

TIMER OFF: Timerknapp OFF, mellan 0-24 hours.

LED DISPLAY: Displayen visat temperaturen mellan 15-30°C. °C indikatorn lyser när den nätt rätt grad. Om °F Indikatorn lyser visar den graderna i Fahrenheit.

2. Indikator ljus

POWER: ON/OFF indikatorn lyser

HEAT: v ärmefunktions indikatorn lyser

COOL: kylningsfunktions indikatorn lyser

DRY: avfuktinigsfunktions indikatorn lyser

FAN: fläktfunktions indikatorn lyser

WATER FULL: vattentanken full idikatorn lyser

H: hög fläkt indikatorn lyser

M: medel fläkt indikatorn lyser

L: låg fläkt indikatorn lyser

TIMER ON: timer ON indikatorn lyser

TIMER OFF: timer OFF indikatorn lyser

3. Detaljerad inställning:

A. Funktions inställning

A1.Kylningsfunktion

Under kylningfunktionen går temperaturen att ställa mellan 15-30°C, fläkten går att köra i hög medel eller låg hastighet. ON-Timer och OFF-Timer går att ställa. Det måste göras justeringar för att byta mellan värmefunktionen eller kylningsfunktionen.

A2. Värmefunktion

Under värmefunktionen går temperaturen att ställa mellan 15-30°C, fläkten går att köra i hög medel eller låg hastighet. ON-Timer och OFF-Timer går att ställa. Det måste göras justeringar för att byta mellan värmefunktionen eller kylningsfunktionen.

Under avfuktningsfunktionen är temperatur inställningen ineffektiv och den visande rumstemperaturen är mellan 7-35°C.

A4. Fläktfunktion

Det går att ställa in låg, medel eller hög hastighet. Under denna funktion går det även att ställa in ON-timer och OFF-timer.

B. Fläkthastighet inställning

Tryck på denna knapp för att ställa in fläkthastigheten, låg, medel eller hög hastighet.

C. Temperatur display

C1.För att byta från °C till °F måste du trycka in UP och Down knappen samtidigt och det kommer visa sig i displayen.
C2 Displayen visar den inställda temperaturen under kylläge och värmedrift. Under avfuktning och luftintags funktionen visar displayen den faktiska temperaturen.
C3. Temperaturen som visas är mellan 7-35°C, om rums temperaturen är lägre än 7°C; kommer enheten visa 7°C. Om rumstemperaturen är högre än 35°C, kommer enheten visa 35°C.
C4. Om enheten visar temperaturen i °C, kommer en LED lampa att lysa °C, och °F lampan att slås av. Om enheten visar temperaturen i °F kommer en LED lampa att lysa °F och °C lampan kommer att slås av.
C5. Det går att ställa in temperaturen mellan 15-30°C eller 59-86°F.
C6 Fjärrkontrollen och enhetens display visar samma temperatur.

D. Temperatur inställning

Temperaturen går att ställa under kylläge och värmedrift. Tryck “▲” och “▼” för att höja och sänka temperaturen. Varje tryck ökar/sänker med 1°C. Om du håller in knapparna “▲” eller “▼”, kommer temperaturen kontinuerligt öka/sänka.

E. Timer inställning

E1.Tryck "TIMER ON" eller "TIMER OFF" knappen för att sätta på respective stänga av timern. Om inställd tid inte är noll kommer motsvarande lampa att lysa Timer-ON eller Timer-OFF.
E2. Tryck på Timer knappen för att komma till timer inställningar (Timer-ON /Timer-OFF). Tryck på “▲” eller “▼” för att ställa in tiden, och inställningstiden kommer ändras enligt följande mönster:

Den justerade tiden på Timerfunktionen är relativ tid.

E3.Efter du har ställt in Timer-ON är enheten på, och LED lampan Timer-ON kommer sluta lysa.

E4. Efter du har ställt in Timer-OFF är enheten avstängd, och LED lampan Timer-OFF kommer sluta lysa.

E5.När du ställer in Timer-OFF, kommer inte enhetens på status att bli ändrad.

E6. Det är bara den sista timer inställningen som gäller och den gäller endast vid ett tillfälle.
E7. Genom att trycka på ON/OFF på fjärrkontrollen eller enheten kommer all timerinställning att avbrytas.
E8. Timerinställningens funktion kommer inte att påverkas av något fel.

F. Skyddsfunktion

F1. Full vattentank skydd/ vattennivå skyddet sköts av en brytare. Brytaren är alltid stängd och kommer att öppnas när vattennivån är nädd.

a). För att undersöka vattennivå skyddet måste kompressorn arbeta. Efter 10 sekunder kommer vatten brytaren att stabilisera sig och det är det som är vattennivå skyddet.
b) När vattennivån är högre än vattennivå skyddet kommer When the water-level is higher than the protective water-level, the water-level switch will move (compressor is at work), the tube displays "P2", and sparks at 2Hz Frequency, power LED shows red and other LEDs go out, the unit stops, the buzzer plays short-note music five times, every 2 seconds once and will not be recovered till the power is cut.

F2. Kompressor försenings skydd

Med undantag för den första power-on, kommer kompressorn fungera på en gång, i andra fall, kommer kompressorn att gå igång efter 3 minuters försening, för att skydda.

G. Fjärrkontrollens funktioner

G1. Fjärrkontrollen har följande funktioner:

a). Inställning av kyla, värme, fläkt, och avfuktnings funktion.
b). Aggregat-ON/ aggregat-OFF. Timer-ON/Timer-OFF.
c). Inställning av fläkt hastighet
d). Inställning av temperatur

G2. Räckvidd för fjärrkontrollen är ≤8m.

• Enheten kan svara på alla fjärrkontrollens signaler, efter den mottagit en signal kommer ett litet ljud låta: "toot"
• Dem två signal mottagarna sitter på vänster fram sida respektive vid luftutblåset på enhetens baksidan.

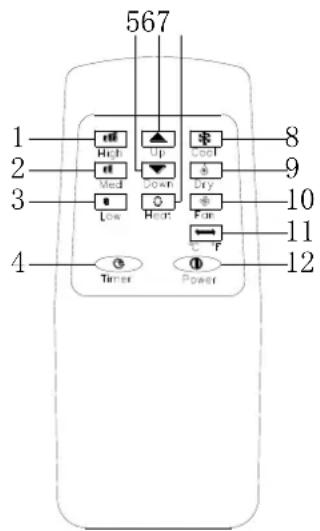

Grov skiss av fjärrkontrollen

1. Hög fläkt hastighet
2. Mellan fläkt hastighet
3. Låg fläkt hastighet
4. Timer
5. NER
6. UPP
7. Värme
8. Kyla
9. Avfuktning
10. Fläkt
11. Ställ om från Celsius till Fahrenheit
    12.Power

图1

H. Display
