BRUKSANVISNING 360010 Retro

Innehållsförteckning

Säkerhetsföreskrifter 2,3

Delar 4

Placering 5,6

Kontrollpanelen ....7

Fjärrkontroll 8

Användning 9

Tömning av vattenbehållaren 10

Rengöring 11

Felsökning 12

Säkerhetsföreskrifter

VIKTIGT!

√ Enheten är byggd för inomhusbruk.
√ Enheten är inte gjord för kylning av serverrum eller andra rum med konstant hög värmetillförsel.
√ Denna enhet måste kopplas till en 220-240V/50Hz jordad stickkontakt.
√ Installationen måste överensstämma med de regler som finns i det land där enheten ska användas.

Om du är det minsta osäker på den elektriska installationen, måste du få den kontrollerad och om nödvändigt justerad av en yrkesutbildad elektriker.

√ Enheten få aldrig kopplas till ett vägguttag med hjälp av en förlängningssladd. Om inget vägguttag finns tillgänglig, bör en auktoriserad elektriker installera ett.
√ Klimatanläggningen är säker. Men som alltid när det gäller elektriska apparater, bör den självklart användas med försiktighet.
√ Placeras utom räckhåll för barn.
√ Enheten får inte rengöras genom att man sprutar vatten på den eller doppar den i vatten.
√ Inget främmande objekt får stoppas in i enhetens öppningar.
√ Enheten måste kopplas från elnätet när du rengör den eller någon av komponenterna.

WARNING!

√ Apparaten får aldrig användas om den har en trasig sladd eller kontakt. Lägg inte sladden över vassa kanter.
√ För att undvika olyckor, bör en trasig försörjningskabel bytas ut av fabrikantens servicepersonal eller en yrkesutbildad person.
√ All service utöver vanlig rengöring eller byte av filter bör utföras av auktoriserad servicepersonal. Om man inte gör detta är garantin ogiltig.

VIKTIGT!

Första gången du använder enheten måste du försäkra dig om att den har stått i upprätt läge minst två timmar innan den ska sättas på. Enheten fungerar i temperaturer mellan 18 °C och 32 °C.

Kom ihåg: Enheten innehåller R410A. Förbrukade elektriska produkter får inte kastas ihop med det vanliga hushållsavfallet. Denna enhet ska tas med till en återvinningscentral för säker hantering.

Säkerhetsföreskrifter

Använd inte din luftkonditionering:

fransar sig eller blivit uppskuren

När små barn lämnats

obevakade

underlag

I lutning eller på ojämnt

värmekälla

produkt på egen hand

I ständigt fuktiga omgivningar

När en förlängnings- sladden kan

överbelastas

När strömkabeln kan förstöras av

När främmande objekt riskerar att

Delar

Framsidan

1. Handtag
2. Kontrollpanel
3. Luftutsläpp
4. Fläkt
5. Hjul

Baksidan

1. Övre luftintag med filter
2. Fäste för luftutsläpp
3. Fästenhet för strömkabel
4. Nedre luftintag med filter
5. Dräneringsslang/avloppsslang
6. Propp till dräneringsslang
7. Nätsladd

Fjärrkontroll

Justerbart fönsterfäste

Vädringsslang

Adapter till fönsterfäste

Placering

Denna enhet kan lätt flyttas från ett rum till ett annat. När du gör detta bör du tänka på följande:

√ Klimatanläggningen måste stå upprätt och på ett jämnt underlag.
√ Den får inte placeras i närheten av badkar, dusch eller annan plats som är ständigt fuktig.
√ För att säkra luftcirkulationen måste alla hinder eller förhängen placeras minst 50 cm bort.

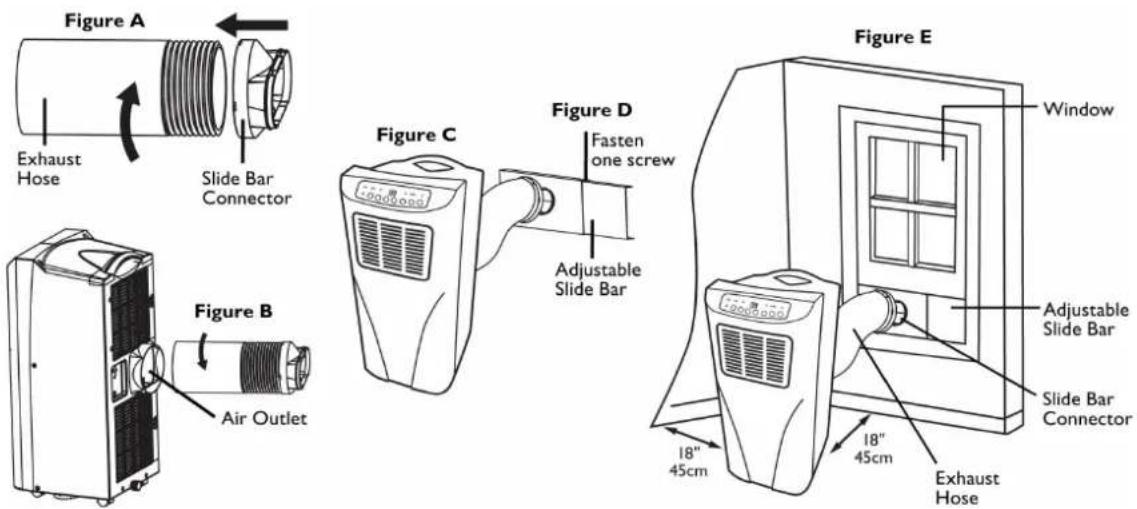

Mät upp storleken på fönstret och det medföljande fönsterfästet. Ifall det justerbara fönsterfästet är större än vad som passar fönstrets mått, kan det justerbara fönsterfästet justeras till en passande storlek men hjälp av en såg eller något liknande verktyg.

Steg 2:

Skruva ihop "Adapter till fönsterfästet" med "Vädringsslang" (figur A). Skruva sedan fast andra änden av vädringsslangen i luftutsläppet på baksidan av din luftkonditionering (vrid vädringsslangen moturs för att fästa den) (figur B).

Steg 3:

Sätt sedan den änden av vädringsslangen som inte sitter fast i din luftkonditionering men i "adaptern till fönsterfästet" in i det justerbara fönsterfästet (figur C). Justera fönsterfästet på så sätt att det täcker hela öppningen i fönstret (horisontellt eller vertikalt), skruva sedan till skruven för att hålla kvar fönsterfästet i rätt längd. (figur D). Kontrollera så att fönsterfästet sitter tätt och ordentligt fast i fönsteröppningen och att det sitter kvar på sin plats. Stäng sedan fönstret vid det monterade fönsterfästet för att försäkra att det håller tätt och att fönsterfästet sitter kvar på sin plats (figur E).

Placering

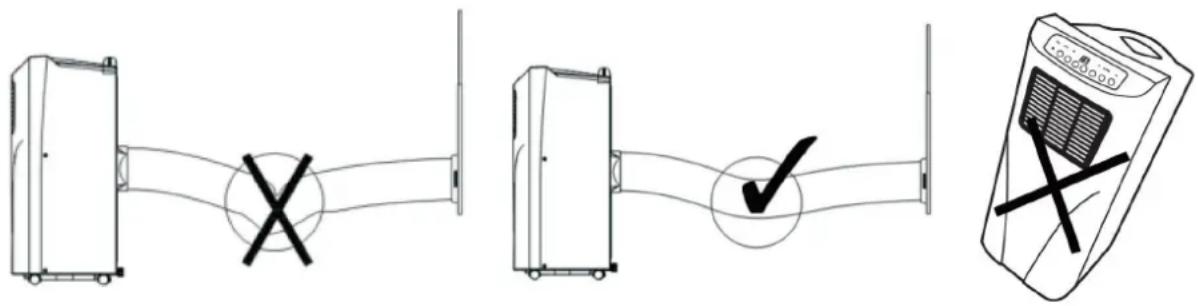

VIKTIGT!

√ Den böjliga vädringsslangen kan dras ut från 300 till 1500 mm när den ska monteras. Denna längd är speciellt konstruerad enligt specifikationerna för klimatanläggningen.
√ Använd inte förlängningsslang och byt inte heller ut slangen då detta kan leda till funktions fel.
√ Luftutsläppet måste vara fritt från hinder, alla blockeringar kan medföra att klimatanläggningen blir överhettad.
√ Vädringsslangen får inte trassla sig eller böjas.

Kontrollpanelen

1. "Power"-knappen
2. "Mode"-knappen
3. "Sleep"-knappen
4. "Down"-knappen
5. "Up"-knappen
6. "Timer"-knappen
7. "Fan"-knappen
8. Mottagare för fjärrkontrollen
9. Indikator för full vattenbehållaren

10. Kompressor indikator

11. Indikator för hög fläkthastighet

12. Indikator för låg fläkthastighet
13. Indikator för timerinställning
14. Display/skärm
15. Indikator för sovfunktion
16. Indikator för kylfunktion
17. Indikator för torkfunktion
18. Indikator för fläktfunktion
19. Maskin på indikator

OBS: Punkt 3 (Sleep" knappen) och punkt 15 ("Indikator för sovfunktion") gäller inte modeller utan sovfunktion (360008 och 360010)

1. "POWER": Tryck på denna knapp för att sätta på eller stänga av maskinen. När maskinen sätts på kommer den att köras i kylfunktion med låg fläkthastighet.
2. "MODE": När maskinen är påslagen, tryck på denna knapp för att välja mellan kylfunktion, torkfunktion eller fläktfunktion.
3. "SLEEP": Denna knapp kan inte användas på modeller utan sovfunktion (modell 360008 och 360010)
4. "DOWN": I kylfunktion trycker du på den här knappen för att justera ner temperaturen gradvis mellan 16 °C och 31 °C.
5. "UP": I kylfunktion trycker du på den här knappen för att justera upp temperaturen gradvis mellan 16°C och 31 °C.
6. "TIMER": I påslaget/avslaget tillstånd tryck på denna knapp för att ställa in på/av tid från 1-24 timmar.
7. "FAN": När maskinen är påslagen, tryck på denna knapp för att välja fläkthastighet (hög eller låg).

Fjärrkontroll

Knapparnas namn:

1. "POWER":
2. "TIMER":
3. "DOWN":
4. "MODE":
5. "UP":
6. "FAN":
7. "SLEEP": (denna knapp han inte användas på modellerna 360008 och 360010)

Om fjärrkontrollen:

√ Klimatanläggningen svarar på alla signaler som sänds ut av fjärrkontrollen. För att kunna använda fjärrkontrollen, behöver du två AAA-batterier.
√ Rikta fjärrkontrollen mot enhetens kontrollpanel och tryck på motsvarande knapp.

Användning

Kylfunktion

När maskinen sätts på startar den alltid i kylfunktion på 22 °C och med låg fläkthastighet

√ Tryck på "MODE" för att välja kylfunktion, indikatorljustet för kylfunktion kommer då att tändas
√ Tryck på "UP" eller "DOWN" för att ställa in önskad temperatur (från 16 °C till 31 °C).
√ Tryck på "FAN" för att välja mellan hög eller låg fläkthastighet.

Fläktfunktion

√ Tryck på "MODE" för att välja fläktfunktion, indikatorljus för fläktfunktion kommer då att tändas
√ Tryck på "FAN" för att välja fläkthastighet (välj mellan hög eller låg).
Temperaturen kan inte ställas in med denna funktion.

Tidsinställning

√ Tryck på "TIMER" när maskinen är avslagen för att välja önskad tid för när maskinen ska slås på.
√ Tryck på "TIMER" när maskinen är påslagen för att välja önskad tid för när maskinen ska slås av.
Med tidsinställningen kan du välja en tid från 1 till 24 timmar. Indikatorljus för tidsinställning slås automatiskt på när funktionen är aktiverad.

Torkfunktion

√ Tryck på "MODE" för att välja torkläge, indikatorljus för torkläge kommer då att tändas I torkläge är fläkthastigheten automatiskt låg.

Skyddsfunktion för kompressorn.

Det tar ungefär 3 minuter från det att maskinen slås på eller startas om till det att kompressorn startar (fläkten startar tidigare).

Detta hjälper till att förlänga kompressorns livslängd.

Tömning av vattenbehållaren

Ifall indikatorljuset för att vattenbehållaren är full lyser, måste vattenbehållaren tömmas innan du kan starta klimatanläggningen igen. I slutet av säsongen är det också mycket viktigt att vattenbehållaren töms och produkten får torka helt innan den ställs undan för förvaring. Tömning av vattenbehållaren ska alltid göras på följande sätt:

√ Slå ifrån enheten och dra ut kontakten. √ Ställ en platt behållare på golvet under dräneringshålet. Du får inte låta vattnet rinna okontrollerat ned i behållaren, det kan då rinna över.

√ Ta bort dräneringslocket.

√ Ta bort gummiproppen, så att vattnet rinner ner i behållaren. När den nästan är full sätter du tillbaka proppen för att stoppa vattenflödet och tömmer behållaren. Upprepa proceduren tills allt vatten är borta.

Sätt tillbaka gummiproppen ordentligt i hålet igen. Nu bör indikatorljustet för vattenbehållaren ha slagits av.

√ Sätt tillbaka dräneringslocket.

Tömning av vattenbehållaren för förvaring av enheten:

Det är viktigt att maskinen är helt torr innan den förvaras. Innan klimatanläggningen ska förvaras en längre tid ska den köras i fläktfunktion i ett par timmar på en varm och torr dag, för att insidan av maskinen ska torka fullständigt. Vi rekommenderar att du låter enheten lufttorka i 24 timmar med propp och dräneringslock borttagna så att maskinen luftas.

NB:

Om maskinen inte får torka i fläktfunktionen ett par timmar innan ett längre avbrott kan funktionen för utsläpp av kondensvatten sluta att fungera. Detta leder till att vattentanken fylls snabbare och måste tömmas oftare. Detta beror på att munstycket som gör att kondensvattnet kan försvinna ut tillsammans med luften, sätts igen om enheten står oanvänd och fuktig under en längre tid.

För att reparera detta fel måste munstycket som släpper ut kondensvattnet bytas ut. Eftersom detta fel orsakats av felaktig användning/dålig renhållning täcks det inte av garantin. Munstycket måste bytas på en auktoriserad serviceverkstad.

Övrigt underhåll, saker som ska göras innan förvaring:

√ Rensa eller byt filter.
√ Förvara strömkabeln på anvisat sätt.
√ Enheten ska skyddas mot damm genom att packas i sin originalförpackning.
√ Förvara maskinen på en torr plats och utom räckhåll för barn.
√ Ställ inte några tunga föremål ovanpå klimatanläggningen.

Rengöring

Enhetens kontakt måste alltid kopplas från strömföringen (vägguttaget) innan du påbörjar rengöringen.

Maskinens utsida

Använd en mjuk, fuktig trasa för att rengöra huvuddelen. Använd aldrig starka kemikalier, oljebaserade produkter, syntetiska skurmedel, tyg som behandlats med kemikalier eller andra rengöringsmedel. Detta kan nämligen förstöra ytterhöljet.

Filter

Använd en dammsugare eller knacka försiktigt på filtret för att ta bort löst sittande damm och smuts. Sedan sköljer du det noga under rinnande vatten (inte varmare än 40°C). Torka filtret noga innan du sätter tillbaka det.

Observera! Sätt aldrig på klimatanläggningen utan filter.

Felsökning

Försök aldrig att reparera eller montera isär klimatanläggningen på egen hand. Reparationer utförda av icke-behöriga personer leder till att garantin inte gäller och kan innebära fara för användaren och egendomen.
Problem	Möjlig orsak	Lösning
Klimatanläggningen startar inte.	Den är avslagen	Sätt på den
	Indikatorn för full vattenbehållaren lyser	Töm vattenbehållaren
	Ingen strömtillförsel	Koppla enheten till ett fungerande vägguttag
Klimatanläggningen fungerar inte som den ska	Enheten står i direkt solljus	Dra för gardinerna
	Fönster eller dörrar står öppna, det finns många människor eller en värmekälla i rummet	Stäng dörrar och fönster, sätt eventuellt in en extra klimatanläggning
	Filtret är smutsigt	Rensa eller byt filter.
	Luftintag eller luftutsläpp är blockerat	Ta bort blockeringen
Enheten bullrar	Enheten står på ett ojämnt underlag	Placera den på ett jämnt, fast underlag (detta skapar mindre vibrationer)
Kompressorn fungerar inte	Skydd mot överhettning är aktiverat	Vänta i 3 minuter tills temperaturen har sjunkit, och slå sedan på enheten igen
Fjärrkontrollen fungerar inte	Avståndet är för stort	Se till att fjärrkontrollen är riktad mot kontrollpanelen på rätt sätt och rätt avständ
	Kontrollpanelen fångar inte upp signalen från fjärrkontrollen
	Batterierna är slut	Byt till nya batterier

Observera!

När onormala situationer uppstår måste maskinen stängas av och kontakten dras ut.

Ta sedan kontakt med en professionell elektriker för hjälp.
