LIWC18B1C17E - Vinkällare Logik - Gratis bruksanvisning och manual

Produkttyp	Vinkyl / Vinskåp
Märke	Logik
Modell	LIWC18B1C17E
Kapacitet	18 flaskor (0,75L var, 56L totalt)
Mått (H x B x D)	820-870 mm (justerbar) x 295 mm x 570 mm
Vikt	Ej specificerad (uppskattning ~25 kg)
Strömförsörjning	220-240 V~ 50 Hz
Ström	0,4 A
Energiförbrukning	140 kWh/år
Energiklass	A
Köldmedium	R600a (20g)
Ljudnivå	39 dB(A) re 1 pW
Klimatklass	N, ST (omgivning 16°C - 38°C)
Temperaturområde	5°C - 18°C
Avfrostningstyp	Frostfri (automatisk)
Installationstyp	Fristående eller inbyggd (kräver 25 mm på sidorna, 50 mm bak, 25 mm takhöjd)
Dörromvändning	Ja, omvändbar dörröppning (vänster eller höger)
Invändig belysning	Ja, med på/av-knapp
Kontrolltyp	Elektronisk touch (temperaturjustering +/-, ström, ljus)
Ingående hyllor	6 trådhyllor
Fuktighetsintervall	50% - 80% RF
Justerbara fötter	2 justerbara framfötter
Säkerhetsfunktioner	Barnlås (nyckel), tippskydd, ventilationsöppningar
Rengöring	Invändigt: fuktig trasa med bikarbonat; utvändigt: fuktig trasa; dörr: glasrengöringsmedel

Vanliga frågor - LIWC18B1C17E Logik

Hur justerar jag temperaturen på min Logik LIWC18B1C17E vinkyl?

Tryck på temperaturökningsknappen (+) eller minskningsknappen (-) på kontrollpanelen för att justera temperaturen. Den inställda temperaturen visas. Enheten håller ett intervall på 5°C till 18°C.

Kan jag installera denna vinkyl som en inbyggd enhet?

Ja, vinkylen kan installeras antingen fristående eller inbyggd. För inbyggnad, se till att det finns minst 25 mm utrymme på sidorna, 50 mm bak och 25 mm upptill. Följ måtten i manualen för utskärningen i skåpet.

Hur vänder jag dörröppningen?

Koppla ur enheten och töm den. Luta den bakåt mot ett stabilt underlag. Ta bort det nedre högra gångjärnet och dörren, ta sedan bort det övre högra gångjärnet. Flytta skruvhålskåporna från vänster till höger. Montera det övre vänstra gångjärnet. Vrid dörren 180° och återmontera den, fäst sedan det nedre vänstra gångjärnet. Använd en stjärnskruvmejsel, platt skruvmejsel och sexkantnyckel. Två personer rekommenderas.

Varför visar min vinkyl en annan temperatur än den faktiska?

Vid första användning eller efter en lång avstängning kan det finnas en liten avvikelse (några grader). Detta är normalt och stabiliseras efter några timmars drift. Om du är orolig, använd en separat kyl/frys-termometer placerad på mitthyllan för att kontrollera. Fuktigheten bör vara mellan 50%-80% RF.

Hur många flaskor rymmer LIWC18B1C17E?

Enheten har en maximal kapacitet på 18 standard flaskor (0,75L var). Flaskorna ska placeras så att de inte vidrör den bakre innerytan.

Vilken ljudnivå har denna vinkyl?

Den luftburna akustiska ljudemissionen är 39 dB(A) re 1 pW, vilket är relativt tyst för en vinkyl.

Hur rengör jag insidan och utsidan?

För insidan, koppla ur enheten, ta bort hyllorna, tvätta dem i varmt såpvatten, skölj och torka. Torka insidan med en fuktig trasa med en svag bikarbonatlösning, skölj sedan och torka. För utsidan, använd en fuktig trasa. Dörren kan rengöras med glasrengöringsmedel, håll den stängd för att undvika att vätska kommer in.

Vad ska jag göra om kondens uppstår på utsidan?

Kondens kan uppstå på grund av förändringar i rumstemperaturen. Torka bort fukt med en torr trasa. Om problemet kvarstår, kontakta en kvalificerad serviceagent.

Vad är energiförbrukningen för Logik LIWC18B1C17E?

Den årliga energiförbrukningen är 140 kWh/år, baserat på standardtestresultat för 24 timmar. Verklig förbrukning beror på användning och placering.

Kan insidans ljus bytas av användaren?

Nej, insidans ljus är inte användarservicebart. Kontakta en kvalificerad tekniker för att byta lampan om det behövs.

BRUKSANVISNING LIWC18B1C17E Logik

Säkerhetsvarningar....10

Uppackning....39

Installation 40

Placering 40

Ställa enheten vågrätt 40

Fritt utrymme som krävs....40

Vänd upp och ned på gångjärnen 42

Rengöring innan användning....44

Innan du använder enheten 44

Produktöversikt 45

Kontrollpanel 45

Användning 46

Slå på eller stänga av din vinkylare 46

Justera temperaturen 46

Slå på eller stänga av den interna belysningen 46

Fyll på med vinflaskor 46

Förvara vin i din vinkylare....47

Fyll upp din vinkylare 47

Se till att hålla dörren stängd....47

Rengöring....48

Rengör insidan av vinkylaren 48

Rengör utsidan av vinkylaren 48

Underhåll 49

Byta den interna lampan 49

Vidta försiktighet när du använder den 49

Installation 49

Service 49

Stäng av vinkylaren under en längre tidsperiod....49

Kondensation....49

Kasta bort....49

Specifikationer....50

Produktblad 50

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:
  – personalkök i butiker, på kontor och arbetsplatser,
  – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;
• t.ex. bed and breakfast;
• catering och liknande icke-återförsäljarändamål.
• Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.
• Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.
• Barn bör hållas under uppsikt så att de inte leker med enheten.
• Enheten måste flyttas av minst 2 personer.

• Vinkylaren är avsedd för att endast användas till att förvara vin. Förvara inte mat i denna vinkylare.

• Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

• Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.
• Förvara produkten och sladden utom räckhåll för barn.
• Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.

• Täck inte över ventilationsöppningar på enhetens hölje eller den inbyggda strukturen.
• Använd inte elektriska apparater inuti enheten, såtillvida de är av typen som har rekommenderats av tillverkaren.
• Skada inte kylmedelskretsen (gäller endast för apparater med avkylnings strömbanor som är åtkomliga för användaren. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter).
• Kontrollera att nätkabeln inte sitter fast eller är skadad när du placerar apparaten.
• Använd inte flera portabla uttag eller bärbara nätaggregat på baksidan av apparaten.

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du köpt din nya Vinkylare.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla erbjudna funktioner. Det finns även en del råd och tips som hjälper dig att lösa problem. Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Uppackning

SE

Avlägsna all paketering från enheten. Behåll all paketering. Om du vill slänga bort den, var vänlig att då göra detta i enlighet med de lokala föreskrifterna.

Följande artiklar medföljer:

Vänster övre gångjärn

Dörrhandtag

Skruvar x 2

Instruktionsbok

Övre fäste skruvar x 2

Placering

När du väljer en placering för din enhet försäkra dig om att golvet är plant och fast, och att rummet är väl ventilerat med en medeltemperatur mellan 16°C till 38°C. Undvik att placera din enhet i närheten av en värmekälla som t ex en spis, kokare eller ett element. Undvik direkt solljus. Om du placerar din enhet i en uthusbyggnad som i t ex ett garage eller i ett annex försäkra dig om att enheten är placerad ovanför fuktspärren, annars kan kondensation uppkomma i kabinetten. Placera aldrig enheten i en väggingjutning eller in i en anpassad kabinett eller i en möbel.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vågrätt kommer dörrarna och den magnetiska förseglingarna inte att skydda korrekt.

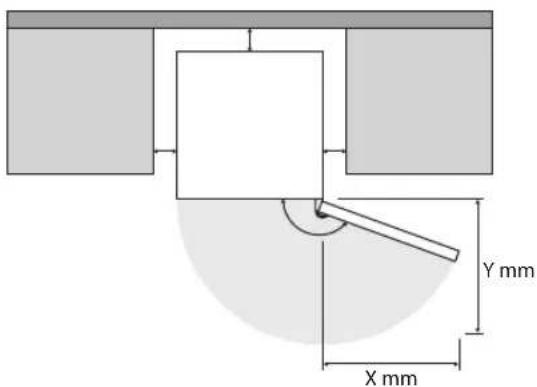

Fritt utrymme som krävs

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras. Säkerställ att det finns ett dubbelt avständ och djup för enheten för att öppna dörrens maximala vinkel.

Din vinkyl kan användas fristående eller som en inbyggd enhet.

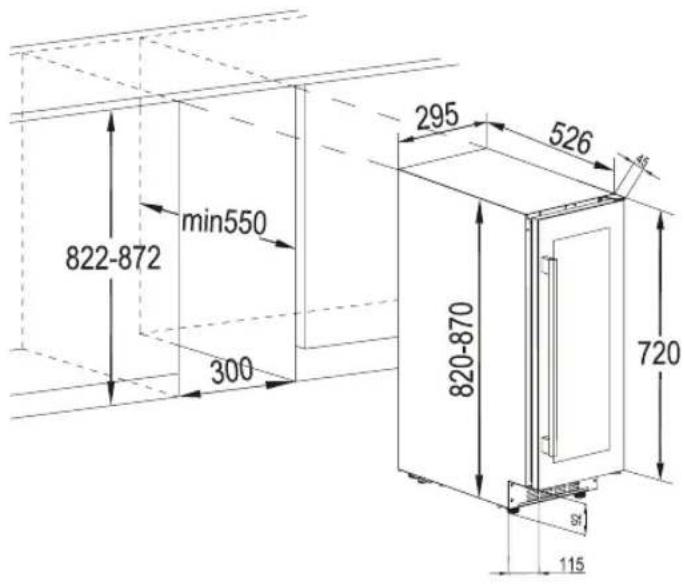

För att användas som en inbyggd enhet:

1. Följ måtten.

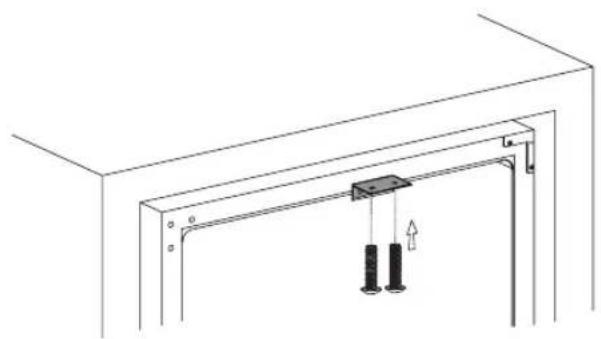

1. Tryck in vinkylaren i skåpet. Öppna luckan. Skruva därefter fast den övre fästet på skåpet.

Vänd upp och ned på gångjärnen

Verktyg som krävs: Philips skruvmejsel / enkelspårig skruvmejsel / Hexagonal nyckel.

• Försäkra dig om att enheten är urdragen och vinkylaren är tom.
• Anpassa de två nivåfötterna till den högsta positionen.
• Om du vill plocka bort dörren måste du vippa enheten bakåt. Du måste låta enheten vila på någonting fast, som t ex en stol precis under den övre panelen.
• Samtliga delar som plockas bort måste sparas för att dörren ska kunna återinstalleras.

• Lägg inte enheten plant pga. att detta kan orsaka skada på avkylningssystemet.
  • Vi rekommenderar att 2 personer hanterar enheten under tiden som enheten sätts ihop.

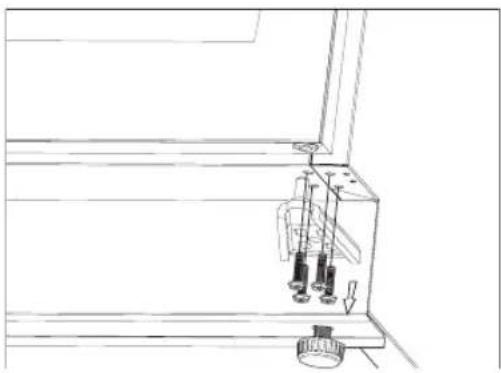

• Ta bort det nedre högra gångjärnet. Se till att stödja dörren med båda händerna för att förhindra att den ramlar ned efter att skruvarna tagits bort.

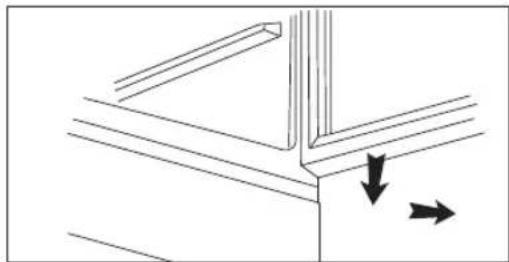

1. Ta bort dörren och placera den på en vadderad yta för att förhindra att den repas.

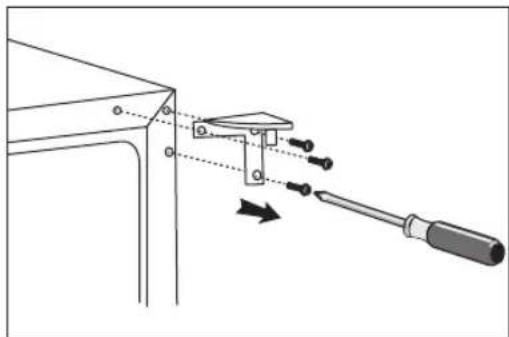

1. Ta bort det övre högra gångjärnet.

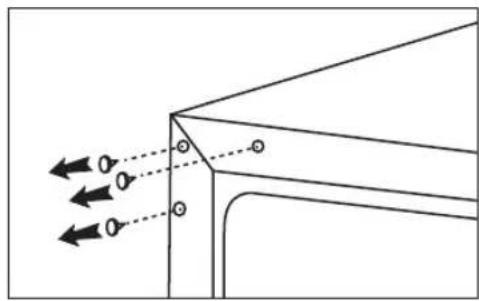

1. Ta bort skruvhålsskydden på enhetens vänstra sida, och flytta dem till den högra sidan.

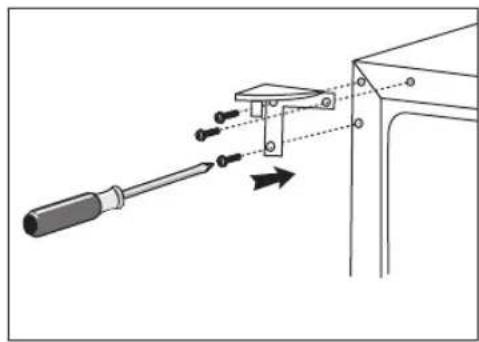

1. Sätt på det vänstra övre gångjärnet på enheten.

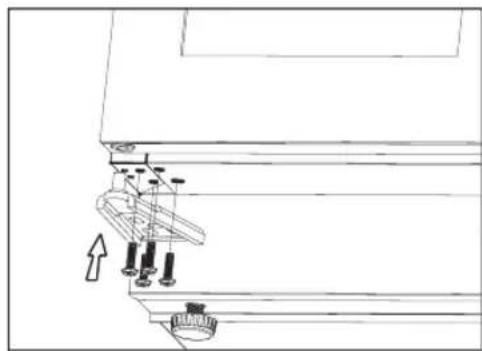

1. Vrid dörren 180° och sätt tillbaka den på enheten. Kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningarna är stängda på alla sidorna innan det vänstra nedre gångjärnet slutligen dras åt.

Rengöring innan användning

Torka insidan med an svag bikarbonatslösning. Skölj därefter ur med varmt vatten och använd en urvriden tvättsvamp eller en trasa. Torka enheten så den blir fullständigt torr innan du återinför hyllorna och flaskhyllplanen. Rengör enhetens yttersida med en fuktad duk. Om du vill ha mer information hänvisas du till sektionen för Rengöring.

• Innan inkoppling MÅSTE DU
Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
- Innan påslagning!
Slå inte på den förrän efter två timmer efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan du placerar något vin i enheten, sätt på den och vänta i 24 timmar, för att försäkra dig om att den fungerar korrekt och för att möjliggöra för att den ska inta den rätta temperaturen. Din enhet får inte överfyllas.

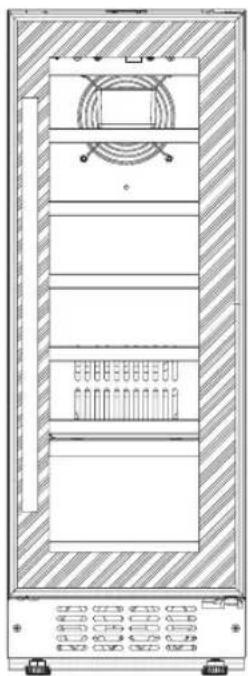

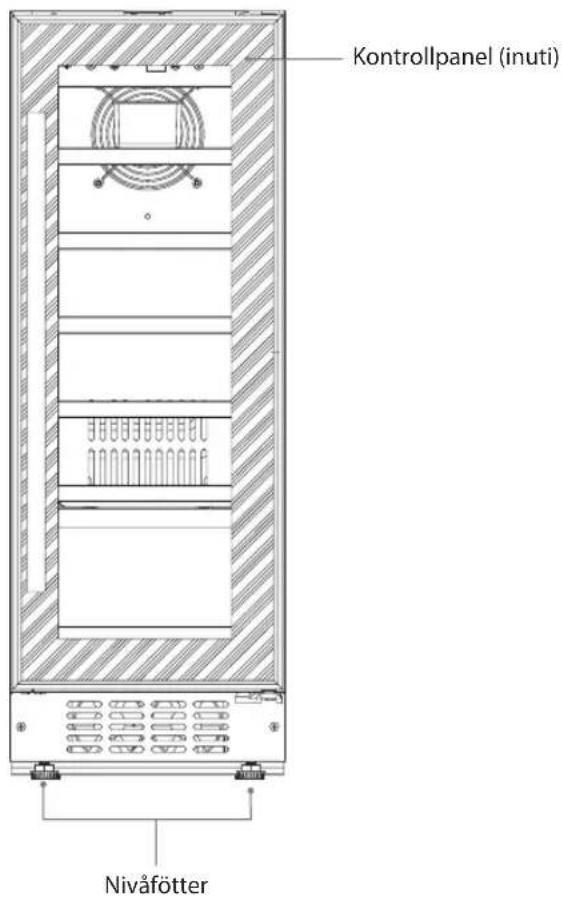

Produktöversikt

SE

Kontrollpanel

1. Strömknapp
2. Ljuskontrollknapp
3. Display

Slå på eller stänga av din vinkylare

Tryck på och håll kvar för att slå på eller stänga av vinkylaren.

Justera temperaturen

Tryck på ∅föratt justera temperaturen.

Slå på eller stänga av den interna belysningen

Tryck på för att slå på eller stänga av den interna belysningen.

När du använder vinkylaren första gången eller när du startar om vinkylaren efter att den varit avstängd under en längre tid, kommer det att vara några graders skillnad mellan den temperatur som du väljer och den som visas på displayen. Detta är normalt och orsakas pga. längden för aktiveringstiden. Då vinkylaren är igångsatt under några timmar kommer allt att återgå till det normala.

Om du är orolig att temperaturdisplayen för vinkylaren inte anger korrekt och vill kontrollera temperaturen kommer du att behöva en särskild kylskåps/frys termometer. Du kan också behöva en hygrometer för att kontrollera luftfuktigheten för din vinkylare. Dessa finns att köpa på de flesta stormmarknader eller i en detaljhandel.

Placera termometern och hygrometern i mitten av hyllan för vinkylaren där den lätt kan läsas av. Lämna den där över natten och jämför temperaturen för termometern med den som visas I vinkylaren. Luftfuktigheten i vinkylaren ska vara mellan 50%-80% RH beroende på typen av vin.

Fyll på med vinflaskor

När du placerar flaskorna i vinkylaren försäkra dig om att det inte föreligger någon kontakt med den inre och bakre delen av vinkylaren.

Maxkapacitet : 18 flaskor

Förvara vin i din vinkylare

En fördel med din nya vinkylare är att du kan simulera de olika villkoren för din vinkylare.

Genom att använda en vinkylartermometer kan du försäkra dig om att det föreligger en konstant temperatur runt 5-18°C, som är idealisk för att förvara vin. Försäkra dig om att flaskorna ligger ner i sidled. Detta försäkra om att vinet inuti flaskorna kommer I kontakt med korkarna vilket hindrar korkarna från att torka ut, förminskas, möjliggöra för luft att komma in och spoliera vinet. Efter att en flaska har öppnats kommer vinet att komma i kontakt med luft, vilket kommer leda till att vinet kommer börja oxidera. Detta sker normalt sett på vinets yta och lämnar det återstående vinet i gott skick. Genom att du lämnar din flaska stående minimerar du vinets yta från att komma i kontakt med luft.

Om du serverar vitt vin, rosé eller mousserande vin, avkyl det något under minst två timmar I vinkylaren innan servering. De flesta röda viner ska serveras i rumstemperatur eller om du har lättare röda viner som t ex Beaujolais, kan du servera det bara lite avkylt.

Öppnade viner kommer att behållas i got skick i upp till två dagar (för delikata vita viner), eller tre dagar (för fruktiga röda viner) så länge som flaskan försluts tät och förvaras i din vinkylare. Speciella förslutare som ser till att hålla mousserande viner och champagne i got skick under en eller två dagar efter att du har öppnat en flaska kan köpas i de flesta vinbutiker. När du vill förvara överblivet vin, försök då att minimera oxideringsprocessen för vinet. Du kan använda ett 'vakum' som pumpar ut luften i flaskan och som lämnar kvar ett halv-vakum. Vinet kommer att vara i gott skick under ca. två veckor.

Om du dock har ett kvalitetsvin och du avser att göra slut på vinet inom en vecka, allt du då kommer att behöva är att byta ut korken och låta vinet stå i din vinkylare.

Olika viner förvaras bäst utifrån olika temperaturer.

Servingstemperatur

Vintyp °F °C

Rosévin 48-54 9-12

Vitt vin 48-58 9-14

Sherry (Lätt) 48-58 9-14

Rött vin 57-64 13-18

Förstärkt vin 57-64 13-18

Sherry (Dark) 57-64 13-18

Fyll upp din vinkylare

När du fyller på din vinkylare, desto fler vinflaskor som placeras inuti vinkylaren och som har rumstemperatur desto längre tid kommer det ta att kyla dessa till önskad temperatur. Du kan temporärt ställa in temperaturen för att skynda på avkylningsprocessen. Om du gör detta kom då ihåg att återinsätta den till den tidigare inställningen då drinkarna har nätt önskad temperatur för att kunna konservera energi

Se till att hålla dörren stängd

För att förhindra kall luft att komma ut minska antalet gånger som du öppnar dörren.

Rengöring

Rengör insidan av vinkylaren

Det finns vanligtvis inget behov av att frosta av vinkylaren då all is som deponeras på den bakre väggen kommer att automatiskt att frostas av.

1. Dra alltid ut strömkabeln före rengöring av vinkylaren.
2. Avlägsna samtliga hyllor och löstagbara tillbehör och rengör enheten i varmt såpat vatten, skölj och torka ordentligt ur.
3. Rengör insidan av vinkylen med en fuktig trasa.
4. Kontrollera att dräneringsutloppet för facket på vinkylarens baksidesvägg är fri från rester då detta kan påverka den automatiska avfrostningen.
5. Töm uppsamlingstråget på vatten på baksidan av enheten. Skölj och torka träget ordentligt innan det sätts tillbaka.
6. Utsätt inte kontrollerna eller lampan för vätska.
7. Det kan vara nödvändigt att periodvis torka den nedre delen av lagringsutrymmet.
8. Rengör aldrig apparaten delar med brandfarliga vätskor. Ångorna kan skapa brand- eller explosionsrisk.
9. Förvara eller använd inte bensin eller andra lättantändliga ångor och vätskor i närheten av denna eller någon annan apparat. Ångorna kan skapa brand eller explosion.

Rengör utsidan av vinkylaren

Använd en fuktig trasa för att rengöra vinkylarens exteriör och en glasrengöringsvätska på dörren. Försäkra dig o m att dörren är försluten för att förhindra att rengöringsmedel vidrör den magnetiska förslutningen på dörren eller insidan.

Underhåll

Byta den interna lampan

Denna apparat kan inte repareras av användaren. Kontakta en kvalificerad tekniker för att byta ut LED-lampan.

Vidta försiktighet när du använder den

Se till att enheten är tom och att alla lösa föremål är säkrade innan du flyttar den. Håll I vinkylaren runt dess sidor eller i dess bas när du flyttar den. Den får under inga omständigheter inte lyftas upp genom att du håller i kanterna för den övre ytan.

Installation

Täck inte over eller blockera sidorna för vinkylaren. - Håll borta från direkt solljus och värmekällor.

Service

Denna vinkyl skall servas av en kvalificerad servicetekniker och endast originaldelar bör användas. Under inga omständigheter ska du på egen hand försöka att utföra en reparation för vinkylaren. Reparationer som utförs av personer med brist på erfarenhet kan leda till personskada eller orsaka att enheten fungerar felaktigt.

Stäng av vinkylaren under en längre tidsperiod

När vinkylaren inte används under en längre tidsperiod, dra då ur kontakten från huvudströmuttaget, töm ur allt vin och rengör vinkylaren och lämna dörren på glänt för att förhindra att obehaglig lukt uppkommer.

Kondensation

Kondensation kan uppkomma på utsidan av vinkylaren. Detta kan bero på en förändring i rumstemperatur. Torka bort alla rester av fukt. Om problemet kvarstår, kontakta en kvalificerad servicetekniker för hjälp.

Kasta bort

Gamla enheter har fortfarande ett kvarvarande värde. En miljövänlig metod av att kasta bort kommer att försäkra att det värdefulla råmaterialet kan återvinnas och användas pånytt. Avkylningen och isoleringsmaterialet som använts i enheten kräver speciella bortkastningsprocedurer. Försäkra dig om att ingen av piporna på baksidan av enheten är skadade innan de kastas bort.

Uppdaterad information gällande alternativ för att kasta bort din gamla enhet och dess paketering kan inhämtas vid ditt lokala styrelsekontor.

Om din enhet är anpassad med ett lock för att förhindra barn från att fastna i vinkylaren, se till att hålla nyckeln på avständ och inte i närheten av enheten.

När du kastar bort en gammal enhet, bryt då av gamla lås och reglar och ta bort dörren som en säkerhetsgaranti.

Specifikationer

Klassificerad spänning 220-240V~ 50Hz
Klassificerad spänning 0,4 A
Vinlagringskapacitet 18 flaskor x 0,75L (56L)
Fuktighet vid förvaring 50 - 80%
Kylmedium R600a (20g)
Övergripande dimensioner (Höjd x Vidd x Djup)	820-870 mm (H) x 295 mm (V) x 570 mm (D)

Egenskaper och specifikationer kan komma till att ändras utan tidigare förvarning.

Produktblad

Märke: Logik

Modell: LIWC18B1C17E

Kategori hushållsmaskiner: Kategori 2 (vinlagrings kylar)

Energieffektivitetsklass: Klass A

Energiförbrukning: 140 kWh/år, baserat på normala testresultat under 24 timmar. Faktisk energiförbrukning beror på hur vinkylaren används och var den är placerad.

Förvaringstemperatur: 5°C – 18°C

Avfrostningstyp: Frostfri

Temperaturökningstid: N/A

Fryskapacitet: N/A

Klimatklass: N, ST. Denna produkt är avsedd att användas i en rumstemperatur mellan 16°C och 38°C.

Luftburet akustiskt buller: 39 dB(A) re 1 pW

Denna produkt är uteslutande avsedd att användas för lagring av vin.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.
