Produkttyp	Fläkt
Märke	Matsui
Modell	MSF13SSRE
Fläktstorlek	13 tum (33 cm)
Mått (H x B x D)	Ungefär 40 x 30 x 25 cm
Vikt	Ungefär 2,5 kg
Strömförsörjning	220-240 V, 50 Hz
Effektförbrukning	45 W
Hastighetsinställningar	3 hastigheter (låg, medel, hög)
Svängning	Ja, bred vinkel
Lutningsjustering	Ja, manuell lutning
Kontrolltyp	Manuella vred
Säkerhetsfunktioner	Överhettningsskydd, stabil bas
Rengöringsinstruktioner	Torka av med en fuktig trasa; doppa inte i vatten
Reservdelstillgång	Reservblad och skruvar finns
Reparerbarhet	Användaren kan byta säkring och bladenhet
Ljudnivå	Ungefär 50 dB (A) vid hög hastighet
Garanti	1 år (se manualen)

Vanliga frågor - MSF13SSRE MATSUI

Hur rengör jag Matsui MSF13SSRE-fläkten?

Dra ur kontakten och använd en fuktig trasa för att torka av galler och blad. Doppa inte någon del i vatten och använd inte slipande rengöringsmedel.

Kan jag använda fläkten i badrummet?

Nej, denna fläkt är inte vattentät och bör endast användas i torra inomhusområden för att undvika elektriska faror.

Hur många hastighetsinställningar har fläkten?

Fläkten har 3 hastighetsinställningar: låg, medel och hög, styrd via ett vred.

Svänger fläkten?

Ja, fläkten har svängfunktion för bredare luftdistribution. Svängningen kan slås på eller av via en tryckknapp.

Kan jag luta fläkthuvudet?

Ja, fläkthuvudet kan lutats manuellt för att justera luftflödets riktning.

Vad gör jag om fläkten slutar fungera?

Kontrollera först strömkabeln och uttaget. Om den fortfarande inte fungerar kan termosäkringen ha löst ut. Se manualen för instruktioner om byte av säkring.

Är fläkten bullrig?

Fläkten fungerar på cirka 50 dB vid hög hastighet, vilket är jämförbart med normal konversation.

Kan jag byta fläktbladen?

Ja, reservblad finns. Skruva loss frontgallret, ta bort bladmutter och sätt fast den nya bladenheten enligt manualen.

Vad är spänningskravet?

Fläkten kräver 220-240 V AC vid 50 Hz. Använd inte med annan spänning utan omvandlare.

Hur förvarar jag fläkten när den inte används?

Rengör fläkten, låt den torka helt och förvara den på en sval, torr plats borta från direkt solljus och damm.

BRUKSANVISNING MSF13SSRE MATSUI

Innehållsförteckning

SE

Säkerhetsvarningar....4

Uppackning....21

Produktöversikt....22

Huvudenhet....22

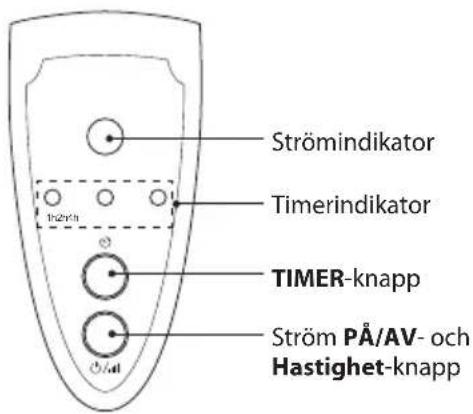

Kontrollpanel....23

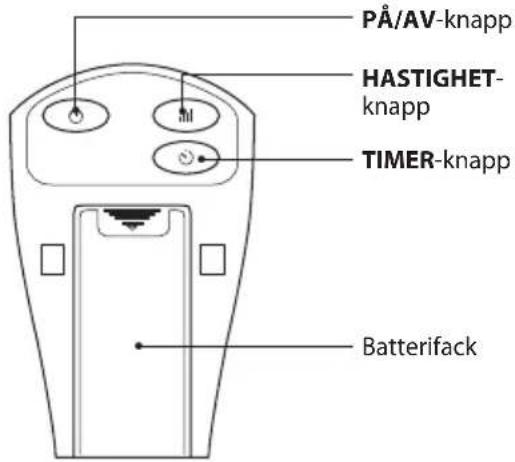

Fjärrkontroll....23

Montera din fläkt 23

Installera batterier i fjärrkontrollen 25

Hur fläkten används....26

Rengöring 26

Tips och råd....26

Specifikationer 27

Obsah

CZ

• Fläkten ska användas på ett sådant sätt att den skyddas från fukt, som t.ex. kondensation och vattenstärk. Ställ eller förvara inte fläkten på en plats där den kan falla eller dras ned i vatten eller någon annan vätska. Dra omedelbart ut nätkabeln.
• Lägg inga föremål ovanpå fläkten. Ställ fläkten på en stabil, plan yta när den ska användas. Låt inte fläkten stå på nätkabeln.
• Ta inte bort några fasta skydd. Använd aldrig den här apparaten om den inte fungerar som den ska eller om den har tappats eller skadats. Vänd dig alltid till en kvalificerad tekniker om apparaten behöver repareras. Om strömförsörjningskabeln är skadad måste den ersättas av tillverkaren, dess service klient eller liknande kvalificerade personer för att undvika fara.
• Tryck inte på knapparna på kontrollpanelen med något annat än fingrarna.
• Om fläkten välter under användningen, stäng omedelbart av enheten och koppla bort den från eluttaget.
  • Använd inte fläkten i badrum.
• Använd inte skadliga kemikalier för att rengöra fläkten och låt dem inte heller komma i kontakt med fläkten. Använd aldrig fläkten om inte fotdelarna har monterats, och använd den inte heller i ett vågrätt läge.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nersatta fysiska, sensoriska eller mentala förmågor, eller bristfällig erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående hur apparaten ska användas av en person som ansvarar för deras säkerhet.
• Barn måste övervakas för att säkerställa att de inte leker med apparaten.
• Om medföljande sladd är skadad måste den bytas av tillverkaren eller dess serviceagent eller liknande kvalificerad person för att undvika faror.
• Kontrollera att fläkten är avstängd och helt frånkopplad från elnätet innan gallren tas bort.

Sikkerhetsadvarsler

NO

Tack för att du köpt ditt nya Matsui-fläkt.

Vi rekommenderar att du läser den här instruktionsmanualen för att bli införstådd med fläktens alla funktioner.

Läs alla säkerhetsvarningar noggrant innan användning och behåll den här manualen för framtida referens.

Uppackning

Avlägsna allt förpackningsmaterial. Behåll förpackningen. Om du gör dig av med den, gör så i enlighet med lokala regler.

Följande delar medföljer:

Motorenhet med fästskruv för galler

Ställning

Framgaller Bakre galler

Fläktblad

Bas

Fjäder Skruv och mutter för fastlåsning av galler

Kontrollpanel Fjärrkontroll

Montera din fläkt

• Undvik att använda fläkten i farliga områden.
• Använd inte fläkten om den inte har monterats fullständigt. Se till att skruvarna som håller basdelarna och huvudenheten samman är ordentligt åtdragna.

• Anslut inte enheten till elnätet innan monteringen är avslutad.

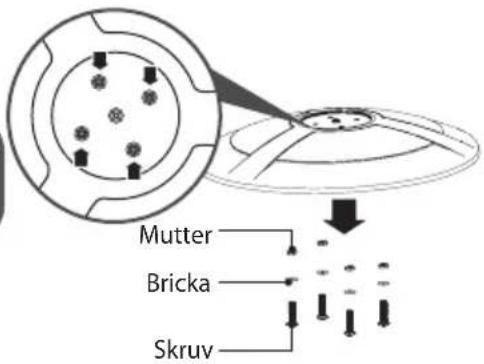

• Skruva loss och ta bort de 4 skruvarna, brickorna och muttrarna från basen.

Skruva inte loss mittskruven, brickan och muttern.

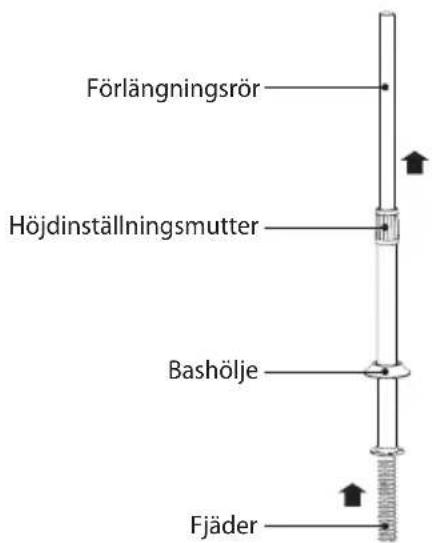

1. Dra ut förlängningsröret helt och lås det med höjdinställningsmuttern. Placera fjädern längst ner på ställningen.

Höjdinställningsmuttern måste vara helt åtdragen innan motorsektionen monteras på ställningen.

1. Fäst basen på ställningem med de 4 skruvarna, brickorna och muttrarna. För ner bashöljet så att det vilar på basen.

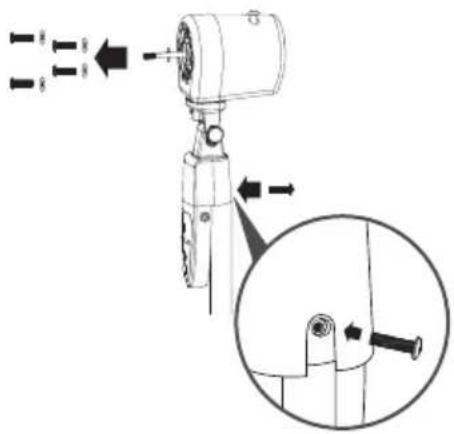

1. Passa ihop motorenheten med förlängningsröret och dra åt med skruven. Skruven måste vara helt åtdragen innan fläkten kan användas. Skruva loss och ta bort de 4 skruvarna och brickorna från motorenheten.

1. Passa ihop det bakre gallret riktigt (med handtaget överst) och dra åt de 4 skruvarna och brickorna ordentligt.

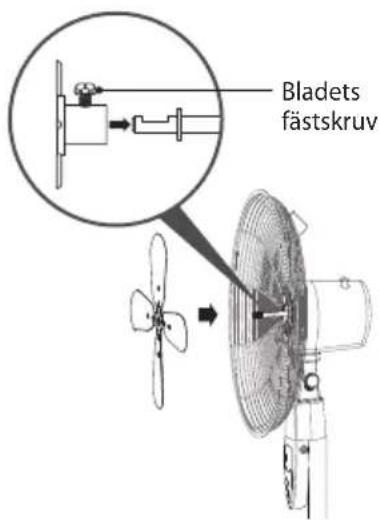

1. Sätt fast fläktbladet på axeln och dra åt bladets fästskruv.

Fläktbladet är mycket vasst.

Testa fläktbladet genom att rotera manuellt. Kontrollera att fläktbladet roterar smidigt och säkert med axeln.

1. Öppna klämman på det främre gallret och passa in det främre gallret på det bakre gallret (passa ihop skruvhålen) och stäng klämmorna.

2. Fäst båda gallren ordentligt genom att passa ihop gallrets stoppring riktigt och dra åt skruven och muttern.

1. Skjut upp luckan till batterifacket på fjärrkontrollen.

2. Lägg i två AAA-batterier (medföljer ej). Se till att lägga in batteriet så att dess (+) och (-) motsvarar markeringarna (+) och (-) i batterifacket.

3. Stäng batterilocket.

• Olämplig eller felaktig användning av batterierna kan orsaka korrosion eller batteriläckage vilket kan orsaka brand, personskador eller skador på egendom.
• Använd endast den batterityp som anges i denna bruksanvisning.
• När batterierna är förbrukade kommer inte fjärrkontrollen att fungera. Byt ut båda batterierna mot nya samtidigt.
  • Installera inte nya batterier med använda och blanda inte olika batterisorter.
• Kasta inte förbrukade batterier i den vanliga hushållssoporna. Lämna dem till batteriinsamlingen.

Hantering av fjärrkontrollen

• Tappa inte fjärrkontrollen och utsätt den inte för slag eller stötar.
• Spill inte vatten och andra vätskor på fjärrkontrollen.
• Placera inte fjärrkontrollen på en våt plats.
• Placera inte fjärrkontrollen i direkt solljus eller nära värmekällor.
• Ta ur batterierna när fjärrkontrollen inte används under en längre tid eftersom det kan innebära korrosion eller batteriläckage vilket kan leda till fysisk skada och/eller skada på egendom, inklusive brand.

Hur fläkten används

1. Anslut elkontakten till ett eluttag.
2. Tryck på 📋/ɪl-knappen på enheten eller 📋knappen på fjärrkontrollen för att stänga av fläkten. Strömindikatorn börjar att lysa. Fläkten är förinställd att starta på låg hastighet.
3. Tryck på 📋/all-knappen på enheten eller knappen på fjärrkontrollen för att ställa in hastigheten (Låg, Medium, Hög).
4. Tryck på ⚙-knappen för att ställa in tiden (1 timma, 2 timmar, 4 timmar). Timerindikatorn börjar att lysa.
5. För att fläkthuvudet ska kunna vrida åt vänster och höger, tryck ner svängkontrollen. För att stoppa fläkthuvudet från att vrida åt vänster och höger, dra upp svängkontrollen.
6. Tryck på 📋/all-knappen på enheten eller 📋knappen på fjärrkontrollen för att stänga av fläkten.
7. För att ställa in fläkthuvudets lutningsvinkel, lossa på inställningsvredet, håll i handtaget och vrid fläkthuvudet till önskad lutningsvinkel. Dra åt inställningsvredet igen.

Rengöring

Var noga med att dra ur nätsladden ur nätuttaget före rengöring. Använd en mjuk och lite fuktig trasa för att torka av den yttre delen av enheten. Täck aldrig enheten helt med vatten eller använd kemikalier eller rengöringsmedel som kan skada enheten.

Tips och råd

Problem Lösning
Luftflödet som kommer från enheten är svagt.	Välj en högre hastighetsinställning.
Enheten fungerar inte. Kontrollera att nätkontakten är ansluten korrekt och att enheten är påslagen vid strömförsörjningen.

Specifikationer

Modell MSF13SSRE
Märkspänning 220-240 V
Märkfrekvens 50 Hz
Ineffekt 55 W
Fläktens maximala luftflöde (F) 74,45 m	^3 /min
Fläktens ineffekt (P) 36,70 W
Servicevärde (SV) 2,03 (m	^3 /min)/W
Effektförbrukningen i STANDBYLÄGE (PSB)	N/A
Effektförbrukningen i Avstängtläge (POFF) 0,47 W
Säsongsbunden elförbrukning (Q) 12,27 kWh/a
Fläktens ljudeffektnivå (LWA) 66,41 dB(A)
Maximal lufthastighet (c) 3.03 meter/sek
Mättstandard för servicevärde	Kommissionens förordning (EU) Nr 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7: 1998EN 60704-1: 1997

Funktioner och specifikationer är tillbörliga att ändras utan förbehåll.

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre.

Inom EU finns separata återvinningssystem för avfall.

Kontakta lokala myndigheter eller din återförsäljare för mer information.
