Produkttyp	Färg-LCD-TV (digital färg-LCD-TV)
Skärmdiagonal	52 tum (ca 132,2 cm)
Skärmupplösning	1920 × 1080 pixlar (Full HD)
TV-system	Analog: B/G/H, D/K, L, I; Digital: DVB-T/DVB-C (DVB-T2 i vissa modeller)
Färgsystem	PAL, SECAM, NTSC 3.58/4.43 (endast videoingång)
Högtalareffekt	10 W + 10 W
Strömförbrukning (standardläge)	136 W
Strömförbrukning (standby)	0,2 W (14 W med Snabbstart aktiverad)
Mått med stativ (bredd × höjd × djup)	126,3 × 80,7 × 40,0 cm
Mått utan stativ (bredd × höjd × djup)	126,3 × 77,5 × 6,7 cm
Vikt med stativ	42,9 kg
Vikt utan stativ	36,9 kg
Strömförsörjning	220–240 V AC, 50 Hz
Ingångar/utgångar	HDMI (4 st), SCART (2 st), komponent, PC IN, USB, LAN, digital optisk ljudutgång, hörlursuttag, CAM (CI+)
Specialfunktioner	BRAVIA Sync, i-Manual (inbyggd manual), 3D (med valfri sändare och glasögon), ekoläge
Väggmonteringsmöjlighet	Ja, väggfäste SU-WL500 (säljs separat)
Lutningsvinkeljustering	Ja, upp till 20° (för modellerna KDL-52/46HX90x)
Rengöring och underhåll	Koppla ur strömmen, torka med mjuk trasa, undvik lösningsmedel
Garantiperiod	Minst 2 år, reservdelar tillgängliga i 7 år

Vanliga frågor - Bravia KDL-52HX900 SONY

Hur ansluter jag anten eller STB-enhet?

Anslut antenkabeln till ANT IN-uttaget på TV:ns baksida eller använd SCART/HDMI-kontakt för STB. Detaljerade instruktioner finns i avsnittet 'Ansluta antenn/STB-enhet/inspelare' i manualen.

Hur använder jag den inbyggda manualen i-Manual?

Tryck på knappen i-MANUAL på fjärrkontrollen. En interaktiv manual visas på skärmen. Du kan navigera med pilarna och välja alternativ med knappen ⊕.

Vad gör jag om jag glömmer lösenordet till föräldralåset?

Ange koden 9999 – den accepteras alltid som PIN-kod.

Hur rengör jag TV-skärmen på rätt sätt?

Koppla ur strömkabeln. Använd en mjuk, torr trasa. Fukta den vid behov lätt med utspätt rengöringsmedel. Spraya inte vätska direkt på skärmen och undvik lösningsmedel, alkohol eller bensin.

Kan jag montera TV:n på väggen?

Ja, TV:n är kompatibel med väggfästet SU-WL500 (säljs separat). Installationen bör utföras av en kvalificerad installatör för att säkerställa säkerheten.

Hur ställer jag in digitala kanaler?

Under den första installationen väljer du alternativet 'Kabel' och 'Snabb sökning'. Om inga kanaler hittas, använd 'Full sökning'. Du kan också ladda ner operatörslista från webbplatsen http://support.sony-europe.com/TV/DVBC/.

Varför stängs TV:n av automatiskt?

Kontrollera timerinställningarna: 'Avstängningstimer' eller 'Varaktighet' under 'Påslagningstimer'. Funktionen 'Standby efter inaktivitet' kan också vara aktiv. Inaktivera dessa alternativ i menyn om du vill att TV:n ska vara påslagen.

Hur använder jag 3D-funktionen?

För att titta på 3D behövs en synkroniseringssändare (TMR-BR100) och glasögon (TDG-BR100/TDG-BR50) – båda säljs separat. Anslut sändaren till 3D SYNC-uttaget på TV:n, ta på glasögonen och starta 3D-innehåll.

Vad gör jag om det visas svarta eller ljusa punkter på skärmen?

Små fläckar (pixlar) är normalt för LCD-skärmar och indikerar inte ett fel. Om punkterna är mycket talrika eller bildar stora områden, kontakta service.

Hur kasserar jag en uttjänad TV på rätt sätt?

Kasta inte TV:n i hushållsavfallet. Lämna den till en återvinningsstation för uttjänt elektrisk och elektronisk utrustning. Batterier ska också kasseras enligt lokala föreskrifter.

BRUKSANVISNING Bravia KDL-52HX900 SONY

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Tillverkare av denna produkt är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service- och garantiärenden, var vänlig se separat service- och garantidokument.

Anmärkningar om digital TV

• Funktioner avseende digital TV (DVB fungerar endast i länder eller områden där DVB-T (MPEG-2 och H.264/MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TV-apparat.
• Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.
• Denna TV följer gällande specifikationer för DVB-T och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T digitala marksändningar och DVB-C digitala kabelsändningar.
• Vissa digitala TV-funktioner kanske inte är tillgångliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer.

För en lista på kompatibla kabeloperatörer, var god besök vår supportsida:

• Bruksanvisningen till denna TV innehåller instruktioner för att "Montera väggfästet".
• Bilderna på fjärrkontrollen som används i denna bruksanvisning är för RM-ED034 om inget annat anges.
• Bilderna i denna bruksanvisning kan variera beroende TV-modellen.
• Det "x" som visas i modellnamnet motsvarar ett siffervärde som är relaterat till design, färg eller TV-system.

Information om varumärken

DV3 är ett registrerat varumärke tillhörande DVB Project.

HDMI, HDMI-logon och High-Definition Multimedia Interface är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder.

DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance.

DivX® är en videokomprimeringsteknik som är utvecklad av DivX, Inc.

DivX, DivX Certified, och tillhörande logotyper är varumärken som ägs av DivX, Inc. och används under licens.

OM DIVX VIDEO: DivX® är ett digitalt videoformat som är skapat av DivX, Inc. Detta är en officiell DivX-certifierad enhet som spelar upp DivX-video. Besök www.divx.com för mer information och programverktyg för att konvertera dina filer till DivX-video.

OM DIVX VIDEO-ON-DEMAND: Denna DivX Certified®-enhet måste registreras för att det ska gå att spela upp innehåll enligt DivX Video-on-Demand (VOD). För att generera registreringskoden, sök upp avsnittet DivX VOD i inställningsmenyn för enhet. Gå till vod.divx.com med denna kod för att fullfölja registreringsprocessen och lära dig mer om DivX VOD.

Tillverkas på licens från Dolby Laboratories. Dolby och den dubbla D-symbolen är varumärken tillhörande Dolby Laboratories.

"BRAVIA" och BÄRAVIA varumärken tillhörande Sony Corporation.

"XMB _TM " och "XrossMediaBar" är varumärken tillhörande Sony Corporation och Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

dlna

CERTIFIED

Identifieringsetikettens placering

Etiketter med modellnr. och strömförsörjningsklass (i enlighet med tillämpliga säkerhetsbestämmelser) finns på baksidan av TV:n.

Innehållsförteckning

Sätta i batterier i fjärrkontrollen....3

Installation

Montering av bordsstativet....4

Ansluta en antenn/digitalbox/inspelare (t ex en DVD-inspelare)....5

Förhindra att din TV välter 6

Binda ihop kablarna 6

Utföra startinställningar....7

Demontera bordsstativet från TV:n....7

Se på TV

Använda TV:ns funktioner....8

Använda i-Manual....9

Övrig information

Felsökning....10

Specifikationer 11

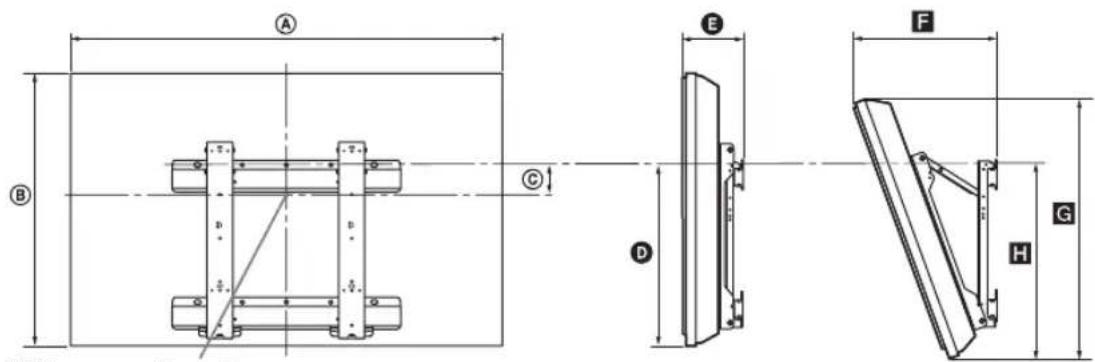

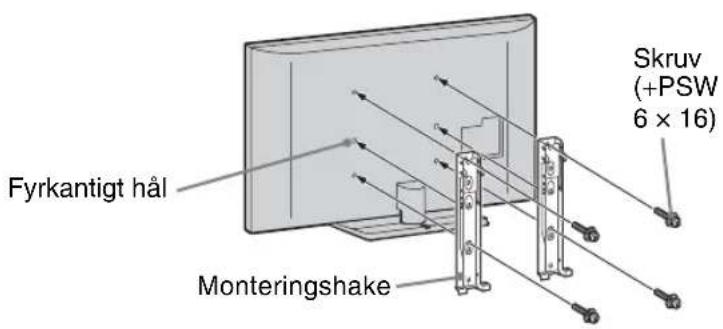

Installera tillbehören (väggfäste)....13

Säkerhetsinformation....16

Säkerhetsföreskrifter....17

• Bruksanvisning finns inbyggd i din BRAVIA TV. Se "Använda i-Manual" för anvisningar om hur du använder den (sidan 9).
• Läs "Säkerhetsinformation" (sidan 16) i denna bruksanvisning innan du använder TV:n. Spara denna handbok för framtida bruk.

Fästskruvar för bordsstativ

(M5 × 16) (4)

Monteringsskruvar för bordsstativ

(M5 × 16) (4)

(endast KDL-40HX80x)

Bakre skydd för stativ (1)*2

^*1 Montera bordsstativet för KDL-40HX80x med de medföljande skruvarna.

Se monteringsanvisningarna för bordsstativet för att montera det.

*2 Stativets bakre skydd för KDL-46HX80x är monterat på bordsstativet vid fabriken.

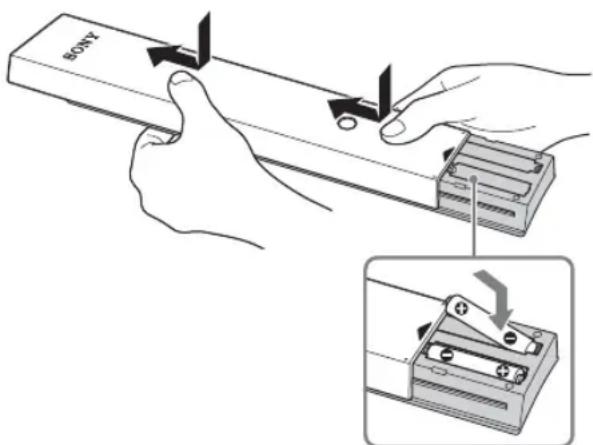

Sätta i batterier i fjärrkontrollen

①Ta bort skyddsarket.
②Tryck och skjut locket uppåt.

Montering av bordsstativet

A

• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Om TV:n flyttas direkt från en kall plats till en varm plats eller om den placeras i ett väldigt fuktigt rum eller i ett rum där värmen precis slagits på kan det hända att fukt kondenserar på ytan eller inuti TV:n. Om detta inträffar stänger du av TV:n och låter den vara avstängd tills fukten försvinner. Därefter kan TV:n användas. Om du upptäcker fukt mellan glaspanelen och LCD-skärmen, starta TV:n så försvinner fukten när TV:n värmts upp.

1 Se bifogad broschyr om bordsstativet för rätt montering på vissa TV-modeller.

2 Placera TV-apparaten på bordsstativet.

3 Förankra TV-apparaten på bordsstativet efter de pilmarkeringar som markerar skruvhålen för de medföljande skruvarna.

- Om du använder en elektrisk skruvdragare, ställ in åtdragningsmomentet på cirka 1,5 Nm {15 kgf·cm}.

4 För KDL-52/46HX90x och KDL-40HX80x fäster du det medföljande stativets bakre skydd på bordsstativet efter att alla skruvarna har dragits åt.

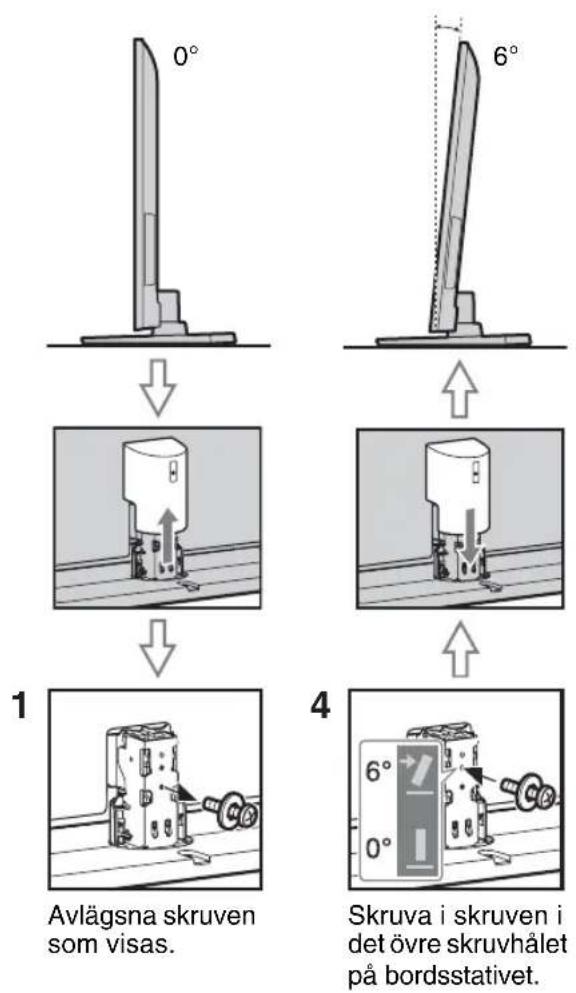

Denna TV kan justeras inom de vinklar som visas nedan.

Skruva i skruven i det övre skruvhålet på bordsstativet.

Skjut in.Lyft upp och luta.
[NO TEXT]
- Gör på omvänt sätt för att återgå till 0°.

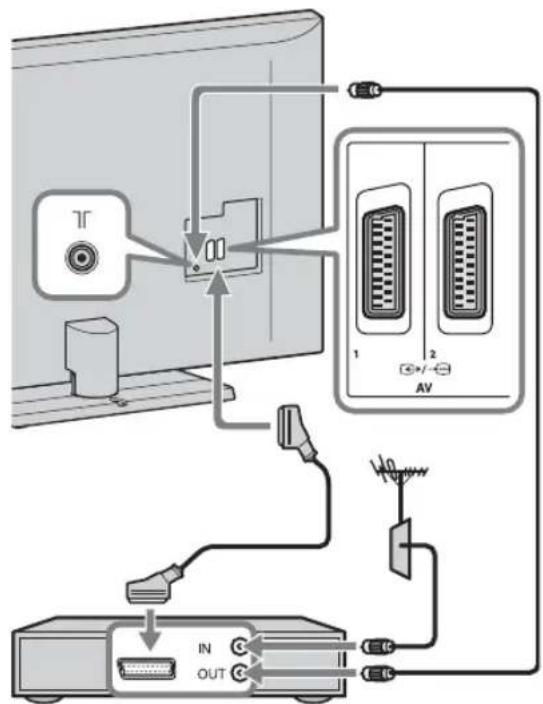

Ansluta en antenn/ digitalbox/inspelare (t ex en DVD-inspelare)

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med SCART

Digitalbox/inspelare (t ex DVD-inspelare)

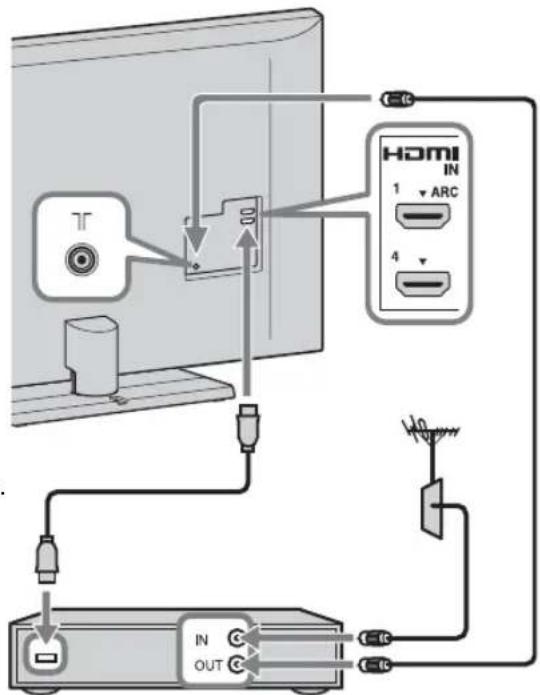

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med HDMI

Digitalbox/inspelare (t ex DVD-inspelare)

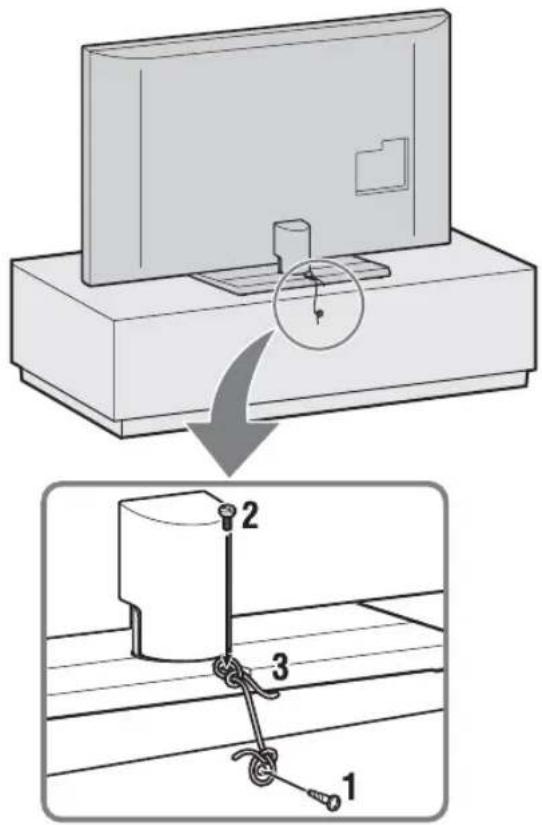

Förhindra att din TV välter

1 Dra fast en träskruv (4 mm diameter, medföljer ej) i TV-bänken.
2 Dra fast en maskinskruv (M4 × 16, medföljer ej) i skruvhålet på TV:n.
3 Förbind träskruven och maskinskruven med ett kraftigt band (medföljer ej).

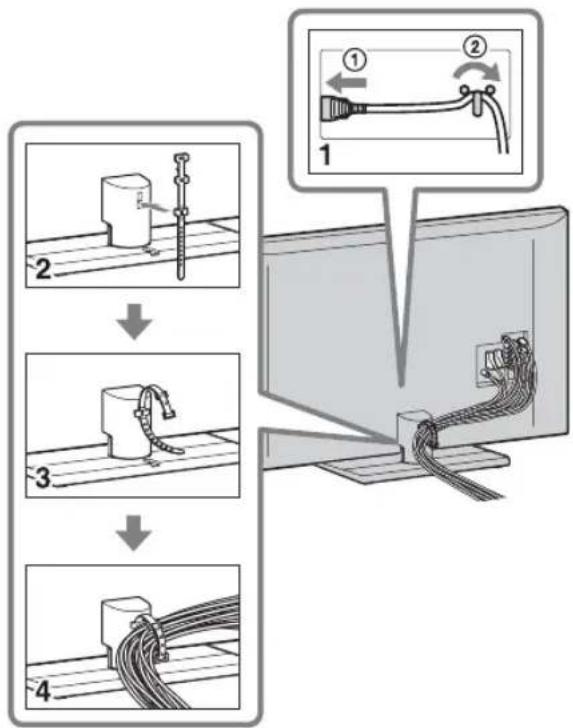

Binda ihop kablarna

[NO TEXT]
- Bind inte ihop nätkabeln tillsammans med andra kablar.

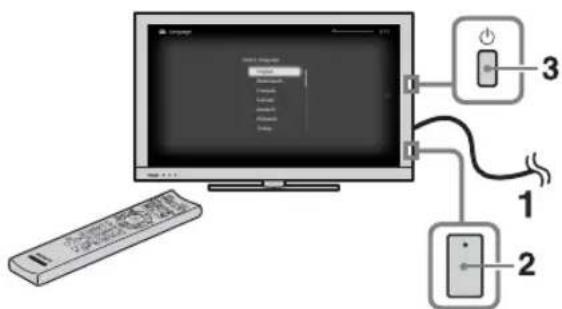

Utföra startinställningar

1 Anslut TV:n till eluttaget.
2 Kontrollera att inställningen ENERGY SAVING SWITCH är på (●).
3 Tryck på ⏻ på TV:n.

När du slår på TV:n första gången visas språkmenyn på skärmen.

4

Följ instruktionerna på skärmen.

Digital auto.kanalinst.: När du väljer "Kabel-TV", rekommenderar vi att du väljer "Snabb sökning" för snabb inställning. Ställ in "Frekvens" och "Nätverks-ID" efter den information som du fick från din kabeloperatör. Om ingen kanal hittas med "Snabb sökning", försök med "Fullständig sökning" (även om det kan ta lite tid).

[NO TEXT]

- "Fullständig sökning" kanske inte är tillgänglig i vissa länder/regioner.

För mer information om kompatibla kabeloperatörer, var god besök vår supportsida:

Kanalsortering: Ändrar den ordning i vilken de analoga kanalerna är lagrade i TV:n.

1 Tryck på ♗/▽ för att välja den kanal du vill flytta till en ny plats och tryck sedan på ⊕.
2 Tryck på ♗/▽ för att välja den nya platsen för kanalen och tryck sedan på ⊕.
[NO TEXT]
- Du kan också ställa in kanaler manuellt.

Demontera bordsstativet från TV:n

[NO TEXT]

• För KDL-52/46HX90x och KDL-40HX80x ska man ta bort stativets bakre skydd innan man tar bort bordsstativet.
• Ta bort skruvarna enligt pilmarkeringarna ♠å TV:n.
• Ta inte bort bordsstativet av någon annan anledning än att montera motsvarande tillbehör på TV:n.

- För att undvika att du tappar stativet vilket kan orsaka personskada eller egendomsskada ska du inte hålla i stativets bakre skydd när du bär bordsstativet.

- Knapparna 5, ▶, PROG + och AUDIO har upphöjda små punkter. Använd dessa punkter som en referens när du styr TV-apparaten.

1 Slå på TV:n.

① Ställ in ENERGY SAVING SWITCH på (●).
② Tryck på ⏻ på TV:n för att slå på TV:n.

2 Välj ett läge.

3 Välj en TV-kanal.

PROG

Använda den digitala programguiden (EPG)

Tryck på GUIDE i digitalt läge för att se programguiden.

Använda TV:ns funktioner

HOME-knapp

Tryck för att visa olika skärmar för hantering och inställning.

OPTIONS-knapp

Tryck för att se bekväma funktioner baserat på aktuell inmatning eller innehåll.

Använda i-Manual

Bruksanvisningar finns inbyggda i din BRAVIA TV och de kan läsas på skärmen.

Du kan ta fram i-Manual med en knapptryckning för att lära dig mer om TV:ns funktioner.

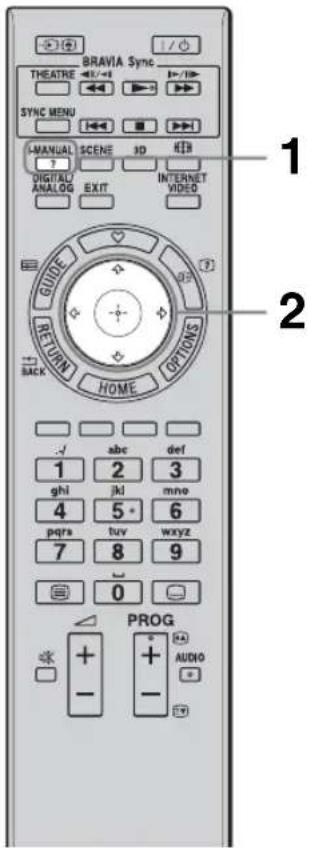

1 Tryck på i-MANUAL.

2 Tryck på ⇔/⇒/♠/♣/⊕ för att välja.

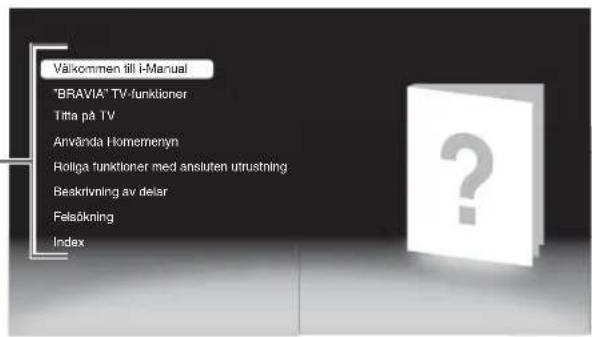

Välkommen till i-Manual

■ "BRAVIA" TV-funktioner

Titta på TV

Introducerar bekväma funktioner som EPG-guide, favoriter, etc.

Använda Homemenyn

Anpassa dina TV-inställningar, etc.

■ Roliga funktioner med ansluten utrustning

Introducerar hur man ansluter tillvalsutrustning.

Beskrivning av delar

Felsökning

Finn lösningen på ditt problem.

Index

4

- Bilder och figurer kan skilja sig från vad som visas på skärmen.

Felsökning

Kontrollera om indikatorn ⏻ (standby) blinkar med rött sken.

När indikatorn ⏻ (standby) blinkar

Den självdiagnostiska funktionen är aktiverad.

1 Räkna hur många gånger indikatorn ⏻ (standby) blinkar mellan varje paus på tre sekunder.
Indikatorn kan exempelvis blinka tre gånger, följt av en paus på två sekunder, och därefter blinka ytterligare tre gånger.
2 Stäng av TV:n genom att trycka på ⏻, koppla loss nätkabeln från eluttaget och informera din återförsäljare eller ditt Sony servicecenter om antalet blinkningar.

När indikatorn ⏻ (standby) inte blinkar

1 Kontrollera punkterna i nedanstående tabell. (Se även "Felsökning" i i-Manualen.)
2 Om problemet kvarstår, kontakta en auktoriserad servicetekniker.

Tillstånd Förklaring/åtgärd

Ingen bild (skärmen är mörk) och inget ljud.	Kontrollera antenn/kabelanslutningen.Anslut TV:n till eluttaget och tryck på ⏻ på TV:n.Om indikatorn ⏻ (standby) lyser med rött sken, tryck på I/ ⏻eller TV I/ ⏻ (knappnamn kan skilja sig beroende på fjärrkontroll).
Små svarta punkter och/eller ljuspunkter syns på skärmen.	Skärmen består av pixlar. Små svarta punkter och/eller ljuspunkter (pixlar) på bildskärmen indikerar inte en felfunktion.

Allmänt

Det går inte att slå på TV:n.	• Kontrollera om ENERGY SAVING SWITCH är på (●).
TV:n stängs av automatiskt (TV:n ställs i standby-läge).	• Kontrollera om "Avstängn.timer" är aktiverad, eller bekräfta inställningen "Varaktighet" för "På-timer".• Kontrollera om "Vilande TV-standby" är aktiverad.
Fjärrkontrollen fungerar inte.	• Byt ut batterierna.• Det kan hända att din TV befinner sig i SYNC-läget.Tryck påSYNC MENU, välj "TV-styrning" och välj sedan "Home (Meny)" eller "Alternativ" för att styra TV:n.
Lösenordet för "Barnlås" har glömts bort.	• Mata in PIN-koden 9999. (PIN-kod 9999 accepteras alltid.)
Det blir varmt runt TV:n.	• När TV:n används under en längre tid blir det varmt runt den. Det kan kännas varmt när du vidrör den med handen.

Specifikationer

System
Skärmsystem	LCD-skärm (bildskärm med flytande kristaller)
TV-system	Analogt: Beroende på val av land/område: B/G/H, D/K, L, IDigitalt: DVB-T2 (endast KDL-52HX903/46HX903/46HX803/40HX803)DVB-T/DVB-C
Färg/videosystem	Analogt: PAL, PAL60 (endast videoingång), SECAM, NTSC3.58, NTSC4.43 (endast videoingång)Digitalt: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanaltäckning	Analogt: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digitalt: VHF/UHF
Ljudutgång	10 W + 10 W
Uttag för ingångar/utgångar
Antennkabel	75 ohms extern anslutning för VHF/UHF
→/→M1, 2	21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/videoutgång.
→COMPONENT IN	Understödda format: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
→COMPONENT IN	Ljudingång (phonokontakter)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iLjud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby DigitalAnalog ljudingång (minijack) (endast HDMI IN4)PC-ingång
→AV3	Videoingång (phonokontakt)
→AV3	Ljudingång (phonokontakter)
→DIGITAL AUDIO OUT(OPTICAL)	Digitalt optiskt uttag (tvåkanalig linjär PCM, Dolby Digital)
→(VAR/FIX)	Ljudutgång (phonokontakter)
→PC IN	PC-ingång (Mini D-sub 15-polig)→PC-ljudingång (minijack)
ψ	USB-port
Ω	Hörlursuttag
	CAM-plats (villkorlig åtkomstmodul)
→LAN	10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.)* För LAN-anslutningar, använd en kabel av typen Kat 7 10BASE-T/100BASE-TX (medföljer ej).
3D SYNC	3D Sync-anslutning för extra sändare

Modellnamn KDL- 52HX90x 46HX90x 46HX80x 40HX80x
Strömförsörjning och övrigt
Nätspänning		220 V – 240 V AC, 50 Hz
Skärmstorlek (diagonalt uppmätt)		Cirka 132,2 cm/52 tum	Cirka 116,8 cm/46 tum Cirka 101,6 cm/	40 tum
Bildupplösning		1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Effektför-brukning	i "Hemma"/"Standard"-läge	136 W 130 W 102 W 88,0 W
	i "Butik"/"Dagsljus"-läge	201 W 184 W 149 W 132 W
Effektförbrukning i viloläge*1 (standby)		0,2 W (14 W när "Snabbstart" är inställt på "På")
Genomsnittlig årlig energiförbrukning*2		199 kWh 190 kWh 149 kWh 128 kWh
Mått (cirka) (b × h × d)
med bordsstativ		126,3 × 80,7 × 40,0 cm 112,4 × 72,7 × 40,0 cm 108	5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm
utan bordsstativ		126,3 × 77,5 × 6,7 cm 112,4 × 69,5 × 6,7 cm 108,5	× 65,6 × 7,4 cm 95,2 × 58,1 × 7,4 cm
Vikt (cirka)
med bordsstativ		42,9 kg 36,2 kg 19,2 kg 16,4 kg
utan bordsstativ		36,9 kg 30,2 kg 16,9 kg 14,2 kg
Medföljande tillbehör		Se "Kontrollera tillbehören" (sidan 3).
Extra tillbehör		Väggfäste: SU-WL500TV-stativ: SU-52HX1 (KDL-52HX90x)SU-46HX1 (KDL-46HX90x)3D-glasögon: TDG-BR100/TDG-BR503D synk.-sändare: TMR-BR100

*1 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.
^*2 4 timmar per dag och 365 dagar om året

[NO TEXT]

• För att minska strömförbrukningen
• strömförbrukningen minskar om du minskar bakgrundsbelysningen (bildskärmens ljusstyrka).
• inställningarna "Ekoläge" (t.ex. "Energisparläge", "Vilande TV-standby") bidrar till att minska strömförbrukningen och sparar därigenom pengar genom att hålla nere elräkningen.
  – när du stänger av TV:n med ENERGY SAVING SWITCH kommer strömförbrukningen att vara nära noll. Design och specifikationer kan ändras utan föregående meddelande.

Installera tillbehören (väggfäste)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-handlare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-handlare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Din TV kan installeras med hjälp av väggfästet SU-WL500 (säljs separat).

- Se anvisningarna som medföljer väggfästet för att installera på rätt sätt.

- Se "Demontera bordsstativet från TV:n" (sidan 7).

[NO TEXT]

- Placera TV:n på bordsstativet när du låser monteringsshaken.

Expertkunskap är nödvändig för att kunna installera den här produkten, i synnerhet för att kunna bedöma om väggen är tillräckligt stark för att bära upp TV-apparatens vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-handlare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av materiella skador eller personskador som beror på felaktig hantering eller felaktig installation.

Tabell över TV:ns installationsmått

Värdena i ovanstående tabell kan variera något beroende på installationen.

WARNING

Väggen där TV:n ska hängas upp måste vara tillräckligt stark för att kunna bära upp en vikt på åtminstone fyra gånger TV-apparatens vikt. Se "Specifikationer" (sidan 12) angående dess vikt.

Figurer och tabeller över skruvarnas och hakens placering

Modellnamn Skruvarnas placering	Hakens placering
KDL-52HX90xKDL-46HX90x/46HX80xKDL-40HX80x	e, j b

Skruvarnas placering

När du monterar monteringshaken på TV:n.

Hakens placering

När du monterar TV:n på stativfästet.

* Plats "a" och "c" för haken kan inte användas för modellerna.

Säkerhetsinformation

Installation

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
• Placera TV:n på en stabil och plan yta.
• Endast en behörig servicetekniker får utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:

- Väggfäste SU-WL500

- TV-stativ: SU-52HX1

(KDL-52HX90x)

SU-46HX1

(KDL-46HX90x)

- Var noga med att använda skruvarna som medföljer väggfästet när du fäster monteringshakarna på TV:n. De medföljande skruvarna är utformade så att de mäter 8 mm - 12 mm i längd, mätt från monteringshakens fästyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell.

Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

8 mm - 12 mm

Skruv (medföljer väggfästet)

Monteringsshake

Hakfäste på TV:ns baksida

Transport

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller tre personer för att bära en stor TV-apparat.
• När du transporterar TV:n för hand, håll den såsom visas till höger. Tryck inte på LCD-panclen eller ramen runt bildskärmen.
• Håll TV:n i ett fast grepp undertill när du lyfter eller flyttar den.
• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du

För KDL-52/46HX90x

För KDL-46/40HX80x

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.

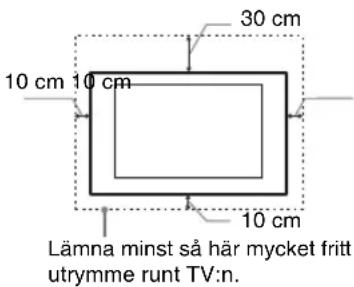

• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

Monterad på stativ

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

– Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
- Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.
- Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.

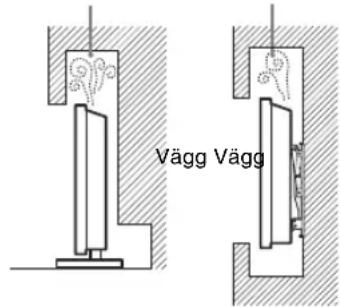

- Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.
• För in stickkontakten hela vägen i eluttaget.
• Anslut TV:n till ett eluttag som levererar 220-240 volt AC.
• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
• Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.

– Håll nätkabeln på avständ från värmekällor.
- Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Anmärkningar

• Använd inte medföljande nätkabel tillsammans med annan utrustning
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

Förbjuden användning

Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.

Trasiga delar:

• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.
• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar.

När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.
• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.
• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.

Barnens säkerhet

• Se till att barn inte klättrar på TV:n.
• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag.

Om följande problem uppstår...

Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.

Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker.

Om:

– Nätkabeln skadas.
– Eluttaget inte passar till stickkontakten.
– TV-apparaten skadas genom att den tappas, utsätts för härda stötar eller genom att föremål kastas på den.
- Vätska eller något föremål råkar hamna i höljets öppningar.

Varning!

För att förhindra eldsvådor, ska stearinljus eller andra öppna lägor alltid förvaras på avständ från produkten.

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra brandfara.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Säkerhetsföreskrifter

Se på TV

• Vissa människor kan uppleva obehag (t.ex. ansträngda ögon, trötthet eller illamående) när man tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel. Sony rekommenderar att alla som tittar på 3D-vidcobilder eller spelar stereoskopiska 3D-spel tar regelbundna pauser medan de gör det. Längden eller frekvensen av nödvändiga pauser varierar från person till person. Du måste själv avgöra vad som fungerar bäst. Om du upplever något obehag, ska du sluta titta på 3D-vidcobilder eller spela stereoskopiska 3D-spel tills obehaget upphör och kontakta en läkare om du tycker att det är nödvändigt. Du bör även granska (i) bruksanvisningen för alla andra enheter eller media som används med TV-apparaten och gå till (ii) vår webbplats (http://www.sonycurope.com/myproduct) för den senaste informationen. Synen hos barn (speciellt under sex års ålder) utvecklas fortfarande. Kontakta en läkare (t.ex. en barn- eller ögonläkare) innan du låter barn titta på 3D-videobilder eller spela stereoskopiska 3D-spel. Vuxna ska övervaka barn och säkerställa att de följer rekommendationerna ovan.

• Vid användning av funktionen för simulerad 3D görs en bildomvandling av denna TV från 2D till 3D. Funktionen innebär att den visade bilden då har ändrats från originalbilden.

• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.

• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.
• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller. Vissa lysrör som används i TV:n innehåller också kvicksilver. Kassera TV:n enligt lokala lagar och bestämmelser.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring.

Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja inte vatten eller rengöringsmedel direkt på TV-apparaten. Vätskan kan droppa ned på botten av bildskärmen eller utvändiga delar och orsaka felfunktion.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.
• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter.

Batterier

• Var noga med att sätta i batterierna åt rätt håll (+ / -).

• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.

• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.

• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Kassering av TV-apparaten

Kassering av gamla elektriska och elektroniska produkter (tillämpligt inom EU och andra europeiska

länder med separata insamlingssystem)

Denna symbol på produkten eller dess förpackning anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För mer information om återvinning av denna produkt, kontakta de lokala myndigheterna, ortens sophämtningstjänst eller affären där du köpte produkten.

Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder med separata

insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. Med att sörja för att dessa batterier blir kastade på ett riktigt sätt kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

Indledning

2 Anbring tv'et på tv-foden.

Sony ger minst 2 års garanti på denna LCD-TV och erbjuder tillgänglighet på elektroniska komponenter i 7 år.
