BRUKSANVISNING ST 11001 Biltema

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

Risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Biltema art nr:....17-368

Modellbeteckning: .....Snöslunga ST 11001

Max effekt: 8,1 kW / 11,0 hp

Varvtal vid maxeffekt: . . . . . . . 3600 rpm

Antal cylindrar: ....1

Cylindervolym:....337 cm³

Bränsle:....Blyfri 95 oktan

Tankvolym: 6,5 liter

Bränsleförbrukning: . . . . . . . . . 0,38 liter/h

Tändstift:....F7RTC

Motorolja: .....SAE 5W-40

Oljevolym:....1,1 liter

Startsystem:....AC 230V/Snörstart

Kylsystem: ....Luft:

Växlar:....6 framåt / 2 bakåt

Hastighet:....0,5-5,0 km/h

Typ av snöslunga:....2 stegs

Arbetsbredd:....71 cm

Max arbetshöjd: .....51 cm

Utkast, rotationsvinkel: .....180°

Däck dimension: .....15"

Lufttryck i däck: .....1,5–2,0 bar

Ljudnivå LWA (EN 836 / EN ISO 11686-1:1998)

Uppmätt ljudnivå:....103 dB

Osäkerhet K: 1,5 dB

Garanterad ljudnivå: .....104,5 dB

Vibrationer (EN 836):

Vänster handtag: 6,28 m/s²

17-368 Snöslunga ST 11001 är en tvåstegs snöslunga med inmatningsskruv och fläktutkast. Den är konstruerad för att röja snö enligt instruktionerna i denna manual. Maskinen är utrustad med tvåhandsgrepp, ett handtag för drivning och ett för inmatning. Släpps ett handtag stannar funktionen, sk "död mans grepp". Snöslungan får ej byggas om eller användas till något annat ändamål.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområdet

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.

- Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och fungerar.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med attavstängaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Förhindra oavsiktligt start genom att bryta strömmen eller lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

4.4 Hantering av bränsle

• Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.
• Fyll alltid på bränsle i en välventilerad miljö.
• Spill inte bränsle på maskinen. Om detta händer måste du torka av noggrant och låta ångor avdunsta före start.
• Undvik inandning av bensinångor och avgaser.
• Rök, eld och brandfarliga ämnen får ej finnas i närheten vid påfyllning av bränsle.
• Använd en påfyllningstratt och fyll aldrig på bränsle medan motorn är igång.
• Säkerställ att bränslet inte kan läcka ut på marken.
• Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

5. ÖVERSIKTSBILD

Operatörens plats är definierad till att stå precis bakom snöslungan, tittande mot snöslungan.

1. Deflektorreglage
2. Spak, drivning
3. Växelreglage
4. Spak, inmatningsskruv
5. Vevhandtag, utkast
6. Deflektor
7. Utkast
8. Utkastskydd
9. Rensningsverktyg
10. Med
11. Inmatningsskruv
12. Drivremsskydd
13. Hjul
14. Oljesticka
15. Startknapp
16. Starthandtag

17. Ratt

18. Strömbrytare, belysning

19. Tändningslås

1. Gasreglage
2. Chokereglage
3. Bränslekran
4. Luftfilter
5. Primerknapp
6. Elintag
7. Startmotor
8. Tanklock

• Packa upp all lösa delar från kartongen.
• Skär därefter ned all fyra hörnen och lägg sidorna ned mot marken.
• Avlägsna packningsmaterialet.
• Flytta snöslungan från kartongen och kontrollera att där inte finns några lösa delar kvar.

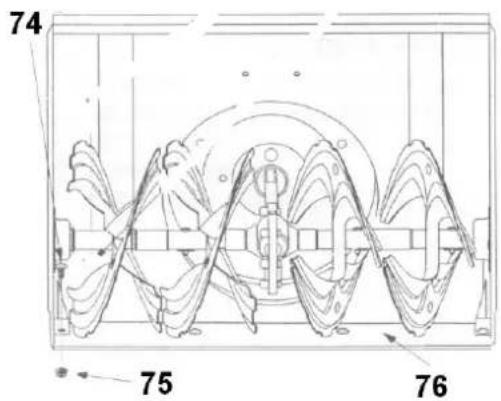

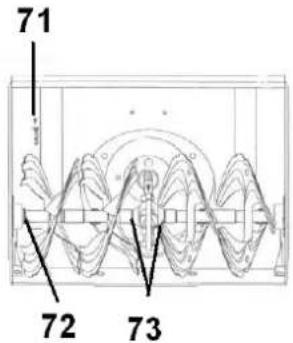

Inmatningsskruven är säkrad med två stycken brytpinnar. Om det kommer in något främmande föremål så skall en eller båda brytpinnarna gå sönder för att förhindra allvarliga skador. Det medföljer två stycken extra brytpinnar.

6.2 Montering av handtag

Avlägsna de 4 rattarna (17) och bulten från det nedre handtaget. Res upp det övre handtaget (22) och skruva fast det i det nedre med hjälp av rattarna och bulten.

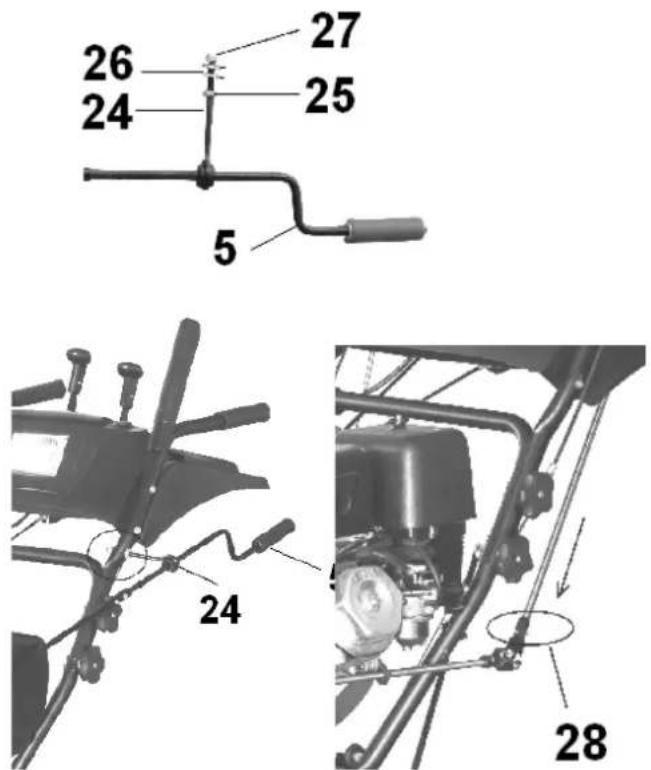

6.3 Montering av vevhandtag, utkast

Lossa låsmuttern (27) och en bricka från konsolen (24) från handtaget. Trä in konsolen i handtaget och trä på brickan och skruva fast konsolen med låsmuttern. Avlägsna låsclipset från sprinten(28) längst ned på vevhandtagsaxeln och dra ut sprinten. Trä in vevhandtagsaxeln i konsolen (24) lås fast den med sprinten (28) och låsclipset.

Lossa låsbulten (29) och brickan från utblåsets fäste. För på utblåset och säkra med låsbulten (29).

Snöslungan levereras utan motorolja. Placera snöslungan på ett plant underlag, lossa de två oljestickorna och fyll på motorolja i det ena hålet. Fyll på så att det är några millimeter under kanten men klart över markeringen på oljestickan.

Förvara extra nyckeln på ett säkert ställe, där den är oåtkomlig för barn och inte försvinner. Förvara inte båda nycklarna i samma nyckelknippa.

7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER

Trots att snöslungan tillverkats enligt gällande säkerhetsnormer så går det ej att eliminera alla skaderisker. Använd alltid skyddsutrustning såsom:

• halksäkra skor
  • varma kläder och handskar
• hörselskydd
• ögonskydd.

7. 1 Risker med att använda en snöslunga

Ta alltid hänsyn till följande risker:

Risk för hörselskador

- Använd hörselskydd

Risk för ögonskador

- Använd skyddsglasögon eller godkänt visir.

Risk för köld- och förfrysningsskador

- Använd varma kläder och handskar.

Risk för kringflygande föremål

• Då inmatningsskruven snurrar får inga personer, djur, fordon, fönster mm befinna sig närmre än 15 meter framför snöslungan eller i utkastets riktning.
• Var extremt försiktig vid arbete på sandade ytor, stigar eller vägar.
• Använd skyddsglasögon eller godkänt visir.

Risk för indragning och klämskador

- Ha aldrig händer, fötter eller någon annan kroppssdel eller kläder i närheten av rörliga delar. Var särskilt uppmärksam på inmatningsskruven.

Risk för halkskada

• Använd halksäkra skor.
• Undvik röjning i hala sluttningar.
• Var extra försiktig på isigt underlag.

Risk för andningsskador, brand och explosion

• Bensin, ångor och avgaser är giftiga och brandfarliga. Läs och respektera alla allmänna och lokala säkerhetsföreskrifter som gäller för hantering av bränsle och bensinmotorer.
• Fyll inte på bränsle då motorn är igång.
• Fyll inte på bränsle i närheten av glöd eller öppen låga.

Risk för brännskada

- Vid drift blir vissa komponenter, exempelvis ljuddämparen, på motorn varma. Rör dem ej och avvakta med service och underhåll tills de har svalnat.

Risk för vibrationer

- Om personer med störningar i blodomloppet för ofta utsätts för vibrationer, kan skador på nervsystemet eller blodkärlen uppträda. Du kan minska vibrationerna genom att använda varma och kraftiga arbetshandskar och förkorta arbetstiden (lägga in flera långa pauser). Uppsök läkare om fingrarna svullnar, om du känner dig dålig eller tappar känseln i fingrarna.

7.2 Symboler på snöslungan

Varning! Var medveten om riskerna vid användning av en snöslunga. Kontrollera innan start att snöslungan är hel. Vid rengöring, service och underhåll skall alltid tändhatten vara avlägsnad från tändstiftet. Använd skyddsutrustning såsom skyddshandskar, hörselskydd och skyddsglasögon.

Varning! Läs igenom hela instruktionsboken, särskilt avsnitten om säkerhet.

Varning! Risk för kringflygande föremål.

Varning! Rörliga delar, stoppa ej ned handen i utkastet!

Varning! Rörliga delar, håll fötter, händer och kläder borta från inmatningsskruven. Risk för indragning och klämskador.

STOP

Varning! Rörliga delar. Vid rengöring, service och underhåll skall alltid tändhatten vara avlägsnad från tändstiftet

Varning! Risk för allvarlig skada, stoppa aldrig ned handen i utkastet!

Fara! Undvik att skadas av den roterande inmatningsskruven. Håll händer, fötter och kläder borta från riskområdet.

Fara! Rör aldrig roterande delar. Stäng av motorn innan rensning och rengöring av utkastet påbörjas.

• Undvik roterande inmatningsskruv och fläkthjul i utblås. Kontakt kan resultera i amputation av hand eller fot.
• Använd rensningsverktyget vid rengöring av utblås.
• Släpp alla reglage och stäng av motorn. Stanna på operatörsplatsen tills alla rörliga delar stannat innan rensning av utblås eller reparation av maskinen.
• För att undvika kringflygande objekt, rikta aldrig utblåset mot åskådare.
• Använd extra försiktighet på grusigt underlag.
• Läs manualen.

• Läs igenom manualen noggrant före användning!
• Varning för brandfara. Kontrollera bränsleläckage och spill. Stäng av motorn vid påfyllning av bränsle. Förbjudet att elda eller röka vid påfyllning av bränsle eller i närheten av en bränsledunk.
• Fara. Avgaser är giftiga. Låt inte motorn gå inomhus!

Utsätt inte startmotorn för rinnande vatten eller väta. Risk föreligger för elstöt om motorn startas med en blöt start-motor eller i regn.

7.3 Säkerhetsanordningar

Snöslungan får ej användas om säkerhetsanordningarna ej fungerar eller saknas.

Tändningslås (19)

Nyckeln måste vara helt instucken för att kunna vridas om i tändläge. Avlägsna nyckeln då snöslungan ej används. Detta förhindrar att barn och obehöriga kan starta motorn.

OBS! Tändningslåset fungerar som nödstopp.

Växelspak (3)

Växelspaken reglerar hastigheten på drivhjulen. Det fi nns 6 växlar framåt (för spaken uppåt) och 2 bakåt (spaken nedåt). Välj låg växel för röjning i djup- eller blötsnö.

Utkastet (7) och utkastskyddet (8)

Utkastet riktning regleras av vevhandtaget (5). Utkastskyddet (8) förhindrar att snön kastas ut okontrollerat från utkastaren och skall vara fjädrande. Skyddet förhindrar också beröring av det rörliga fl äkthjulet.

Utkast åt höger: Veva motsols. Utkast åt vänster: Veva medsols.

Defl ektorn (6)

Reglerar snöutkastets längd och höjd, genom att föra spaken (1) framåt eller bakåt regleras defl ektorn (6).

Spak - drivning (2)

Det högra handtaget reglerar hjuldriften.

• Drift läge: Tryck ned handtaget.
• Stopp: Släpp upp handtaget.

OBS!

• Kontrollera och justera eventuellt spänningen på wiren vid start.
• Spaken reglerar bara drivningen om en växel är ilagd.

Spak - inmatningsskruv/fl äktutkast (4)

Det vänstra handtaget reglerar inmatningsskruv/fl äktutkast.

• Start av inmatningsskruv och fl äktut-kast: Tryck ned vänster handtag.
• Stopp av inmatningsskruv och fl äktutkast: Släpp upp handtaget.

8. HANDHAVANDE

Läs igenom manualen och lär känna reglagen innan snöslungan används till snöröjning för första gången. Lär dig sedan hur den startas och stannas, samt hur du snabbt hanterar reglagen. Övningskör både framåt och bakåt. Lär dig hålla balansen, vilket är särskilt viktigt vid körning bakåt. Observera att operatören är ansvarig gentemot tredje parts säkerhet.

Motorn får ej vara igång då någon justering utförs!

8.1 Reglage

Gasreglage

Reglerar motorns varvtal. Vid snöröjning skall reglaget vara fört till fullt varvtal.

Bränslekran (93)

Reglerar bränsletillförseln. För spaken mot ON-läge för att öppna den.

Chokereglage (92)

Chokespjället reglerar lufttillförseln till förgasaren och styrs av chokereglaget.

• Chokespjället är öppet då chokereglaget är fört så långt det går åt höger: läge RUN.
• Chokespjället är stängt då chokereglaget är fört så långt det går åt vänster: startläge av kall motor.

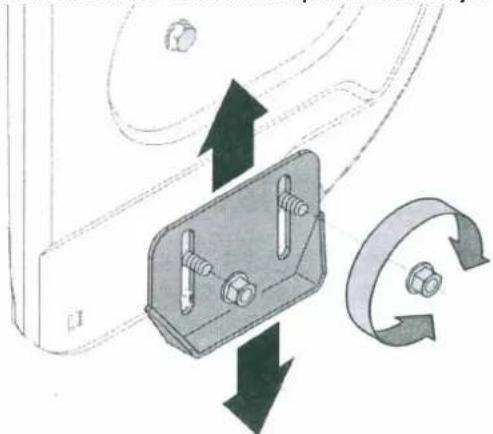

8.2 Justering av frigångshöjd

Justera frigångshöjden efter underlaget, normalt ska medarna vara ca 1 cm lägre än skrapan. Vid ojämnt underlag ska frigångshöjden vara högre. Lossa de två muttrarna, sänk därefter ned meden (10) till önskad höjd. Utför samma justering på den andra sidan, var noga med att de två medarna är inställda på samma höjd.

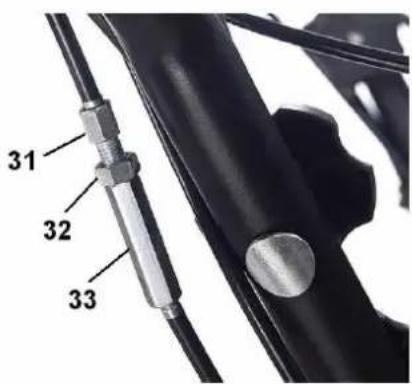

8.3 Justering av wire för inmatningsskruv.

Lossa låsmuttern (32) och vrid hylsan (33) tills önskad wirespänning erhålls. Drag åt låsmuttern (32). Starta snö-

slungan och kontrollera att drivningen respektive inmatningsskruven regleras med spaken (4). Den är lagom hårt spänd om wiren är lite slak då spaken (4) är släppt och inte spänd.

Om drivningen på inmatningsskruven ej stängs av då handtagen (4) släpps, skall motorn omedelbart stängas av och wirespänningen justeras.

8.4 Rensningsverktyget (9)

Under vissa förhållanden kan snö och is fastna i utkastet.

• Stanna motorn och avlägsna tändhatten från tändstiftet.
• Veva tills utkastet pekar framåt och luta det fjädrande skyddet på insidan framåt.
• Lossa rensningsverktyget och ta ett ordentligt tag i det. Tryck och vrid det i utkastet för att avlägsna den blockerande snön.
• Då snön är avlägsnad, kontrollera att skyddet återgår till sitt ursprungliga läge.
• Montera rensningsverktyget i sitt fäste och anslut tändhatten.
• Snurra veven tills utkastet är i rätt läge så att inga personer, djur eller objekt som kan skadas är i utkastets riktning.
• Starta motorn och fortsätt med snöröjningen.

8.5 Förberedelser inför användning

a. Inspektera arbetsområdet och avlägsna främmande föremål såsom dörrmattor, kablar, rep, stenar, nedfallna grenar med mera.
b. Planera röjningen så att materialet inte slungas ut i gatan, mot åskådare, djur, fordon, fönster med mera.
c. Försätt växelspaken i friläge.
d. Fyll på bränsle. Använd enbart blyfri bensin som är färsk, dvs ej äldre än 30 dagar. Fyll ej på mer än till nedre delen av silen, annars föreligger risk för att bränslet rinner över när det värmts upp av motorn. Torka upp eventuell utspilld bensin.

OBS! Använd ej E85 bränsle som kan medföra motorproblem, exempelvis att den blir svårstartad med mera.

e. Placera snöslungan på ett plant underlag. Kontrollera motorns oljenivå. Skruva av och lyft upp oljestickan (14) och torka av den, sätt i oljestickan igen och skruva fast den. Avvakta några sekunder, lossa den och läs av oljenivån. Fyll på olja vid behov, men överfyll inte. Torka upp eventuell utspilld olja.
f. Torka ren ljuddämparen.
g. Kontrollera klädseln. Använd inte utrustningen utan varma vinterkläder, halkfria skor, hörsel- och ögonskydd.
h. Justera frigångshöjden efter underlaget så att det går att det går att röja sandade ytor.
i. Kontrollera att snöslungan är hel, särskilt säkerhetsanordningen och skovlarna.
j. Låt snöslungan anpassa sig till utomhustemperaturen en stund innan den startas.

8.7 Start av motor

Vid elstart skall både eluttag och förlängningskabel vara jordade.

Elstart - kall motor

a. För chokereglaget (92) åt vänster så att spjället är stängt.
b. För bränslekranen (93) åt höger.
c. För gasreglaget (91) åt åt höger i till fullt gaspådrag.
d. Anslut förlängningskabelns elkontakt i startmotorns elintag (96) och därefter den andra änden av förlängningskabeln i eluttaget.
e. Håll för ventilationshålet på primerknappen (95) och tryck in den 3–5 gånger.

OBS! Överflödning kan orsaka för stor bränsletillförsel varvid motorn inte startar.

f. Sätt i och vrid tändningsnyckeln medurs till tändläge.
g. Tryck in startknappen (15) på startmotorn. Släpp knappen omedelbart då motorn startar.

OBS! Om motorn inte startar inom fem sekunder, släpp startknappen (15) och avvakta 10 sekunder innan nästa startförsök utförs.

h. För chokereglaget (92) långsamt åt höger då motorn börjar bli varm.

Elstart - varm motor

a. För chokereglaget (92) åt höger så att spjället är öppet.
b. För bränslekranen (93) åt höger.
c. För gasreglaget (91) åt höger till fullt gaspådrag.
d. Sätt i och vrid tändningsnyckeln medurs till driftläge.
e. Tryck in startknappen (15) på startmotorn. Släpp knappen omedelbart då motorn startar.

OBS! Om motorn inte startar inom fem sekunder, släpp knappen (15) och avvakta i 10 sekunder innan nästa startförsök utförs.

Manuell start - kall motor

a. För chokereglaget (92) åt vänster så att spjället är stängt.
b. För bränslekranen (93) åt höger.
c. För gasreglaget (91) åt höger till fullt gaspådrag.
d. Sätt i och vrid tändningsnyckeln medurs till driftläge.
e. Håll för ventilationshålet på primerknappen (95) och tryck in den 3–5 gånger.

OBS! Överflödning kan orsaka för stor bränsletillförsel varvid motorn inte startar.

f. Dra snabbt i starchandtaget, låt därefter snöret gå tillbaka sakta utan att släppa handtaget. Gör ett nytt försök om motorn inte startar.

OBS! Om starchandtaget släpps okontrollerat kan motorn skadas.

g. För chokereglaget långsamt åt höger mot öppet läge.

Manuell start - varm motor

a. För chokereglaget (92) åt höger så att spjället är öppet.
b. För bränslekranen (93) åt höger.
c. För gasreglaget (91) åt höger till fullt gaspådrag.
d. Sätt i och vrid tändningsnyckeln medurs till driftläge.
e. Dra snabbt i starchandtaget, låt därefter snöret gå tillbaka sakta utan att släppa handtaget. Gör ett nytt försök om motorn inte startar.

OBS!

• Prima max 1 gång, annars kan motorn överflödas.
• Om starchandtaget släpps okontrollerat kan motorn skadas.

f. För chokereglaget långsamt mot öppet läge.

Starta aldrig motorn inomhus, såvida det inte är för att transportera ut snöslungan från byggnaden. Avgaser är giftiga! Vädra ut avgaserna.

8.8 Användning - snöröjning

Den bästa tidpunkten för snöröjning är direkt efter ett snöfall och tidigt på morgonen. Då är oftast snön torrare och har inte värmts upp av solen. Kontrollera vindriktningen, försök att röja i medvind om det är möjligt.

a. Då motorn startat, för chokereglaget (92) sakta åt höger. Låt motorn gå i några minuter så att den blir varm och eventuell fukt försvinner.
b. Rikta utkastet åt lämpligt håll. Kontrollera att ingen person, husdjur, glasruta eller annat ömtåligt föremål finns inom 15 meter framför snöslungan eller i utkas- tets riktning.
c. Tryck ned handtaget (4) på vänster sida och kontrollera att det reglerar inmatningsskruven som drar in snön till fläktutkastet. Efter kontroll, släpp handtaget. Justera vid behov wirren.
d. Lägg i växel 2 framåt, tryck ned drifthandtaget (2) på höger sida och kontrollera driften. Efter kontroll, släpp handtaget. Justera vid behov wirren.
e. Tänd strålkastaren med strömbrytaren (18) på panelen.
f. Lägg i lämplig växel med växelspaken (3) beroende önskad snöröjningshastighet. Tung snö och halt underlag ska ha en låg hastighet.
OBS! Använd aldrig gasreglaget (91) till att reglera hastigheten.
g. Tryck ned handtagen som reglerar inmatningsskruven och driften och starta snöröjningen.
h. Överlappa körbanorna för att vara säker på att all snö försvinner. Ha större överlappning vid tung snö.
i. Håll motorn ren och fri från snö, det förlänger motorns livslängd.

- Operatören måste ha full uppsikt över arbetsområdet och dess omgivning med trafik och människor som närmar sig. Använd därför inte snöslungan vid dålig sikt.

- Undvik att röja snö i eller i närheten av sluttningar. Om detta ej kan undvikas, iakttag största försiktighet och var säker på att däcken har bra grepp så att de ej slirar, exempelvis genom att använda snökedjor. Röj aldrig i en sluttning överstigande 20°.

- Använd inte snöslungan på ojämnt underlag.

- Använd snökedjor på hjulen och brodd på skorna vid halt och isigt underlag.

- Var extra försiktig vid arbete på sandat underlag.

- Gör inga justeringar under arbetets gång.

- Överskrid inte snöslungans kapacitet.

- Fyll inte på bränsle på en varm motor. Eventuellt spill kan förorsaka brand.

- Stäng alltid av motorn om du lämnar operatörsplatsen, exempelvis för inspektion, justering eller bortplockning av främmande föremål på arbetsområdet.

- Om du kört på ett främmande föremål, om snöslungan vibrerar kraftigt eller om utkastet behöver rensas: Stäng av motorn och avlägsna tändhatten från tändstiftet innan inspektion, rensning eller reparation påbörjas.

8.9 Efter avslutad röjning

a. Låt motorn vara igång några minuter för att smälta snö och is på motorn.
b. Stäng av motorn genom att föra gasreglaget åt vänster mot minus, vrid tillbaka och avlägsna tändningsnyckeln från tändningslåset.
c. För bränslekranen till OFF-läge.
d. Rengör hela snöslungan och torka därefter av den.

OBS! Eventuell kvarlämnad snö fryser lätt till is var- vid vissa funktioner lätt blir fastfrusna. Spola inte av maskinen med rinnande vatten. Bland annat elsys- tem och ljuddämpare är känsliga för rinnande vatten.

9. FÖRVARING

Efter säsongen eller då snöslungan inte skall användas på 30 dagar, skall den försättas i förvaringsläge.

a. Rengör den grundligt och avlägsna all smuts och fett.
b. Kontrollera drivremmens spänning och skick. Spänn eller byt vid behov.
c. Kontrollera att alla bultar och muttrar är åtdragna samt att alla sprintar är ordentligt fastsatta.
d. Kontrollera alla skydd och rörliga delar för skador och förslitning. Vid behov byt eller reparera.
e. Slipa alla slitna och rostiga ytor och därefter måla dem.
f. Töm bränsletanken, starta motorn och låt den gå tills bensinen i bränsleslangen och förgasaren är slut.

OBS! Spara inte bensinen till nästa säsong – använd enbart färsk bensin.

g. Byt motorolja.

h. Avlägsna tändstiftet och håll i ca 30 ml olja i hålet. Dra långsamt några gånger i starchandtaget så att oljan fördelas jämnt i cylindern. Skruva på ett nytt tändstift. Anslut inte tändhatten.

i. Torka snöslungan med en trasa, lätt indränkt i olja, för att förhindra rost.

j. Förvara snöslungan i ett torrt och välventilerat utrymme fri från damm och smuts.

OBS!

• Täck aldrig över snöslungan då motorn är varm.
• Täck aldrig över snöslungan med ett skydd av plast eller liknande material som ej kan andas. Sådant skydd riskerar kondensbildning vilket förorsakar rost.
• Ta bort nyckeln från tändningslåset vid förvaring, så att barn inte kan starta maskinen.
• Förvara aldrig snöslungan med bensin kvar i tanken.

10. SERVICE OCH UNDERHÅLL

Avlägsna alltid tändhatten från tändstiftet och avlägsna tändningsnyckeln innan service eller underhåll påbörjas!

10.1 Kontroll och serviceschema

För att kunna arbeta säkert och optimera livslängden på snöslungan bör följande kontroll och service utföras.

OBS! Växellådan är smord på fabrik och behöver inte kontrolleras eller ytterligare smörjning.

För en ny snöslunga då den används i 5 timmar

- Byte av motorolja.

Dagligen innan start eller var 5:e driftstimme.

• Kontroll av motoroljenivå.
• Kontroll av skydd och säkerhetsanordningar.
  • Rengöring av avgasrör.
• Kontroll av reglage.
• Kontroll av däcktryck. Trycket skall vara 1,5 - 2,0 bar.
• Kontrollera skrapan och medarna (10) är förbrukningsmaterial.
• Kontroll av drivspak (2), växelspak och dess wirar.
• Kontroll av spak för inmatningsskruv.
• Kontrollera medarna (10) och skrapan. Detta är förbrukningsmaterial och skall bytas vid behov.

Var 50:e driftstimme, eller en gång per år om snöslungan inte används mer än 50 driftstimmar.

• Kontroll och rengöring av tändstift.
• Byte av motorolja.
• Smörj utkastets snäckväxel med universalfett.
• Lossa bakre käpan och smörj kuggdrev, axlar och växelmekanism med motorolja eller smörjspray.
  OBS! Var noga med att ej få någon smörjolja på friktionshjul i gummi eller aluminiumdrivplattan.

Var 100:e driftstimme eller en gång per år

• Byte av tändstift.
• Dra ut och smörj inmatningsskruvens brytpinnar (71) och lagerna (72 & 73) med en tunn smörjolja.

Vid behov

- Kontroll av kilremmarna.

10.2 Reparation och service

Byte av motorolja

Motoroljan skall bytas efter de första 5 driftstimmarna, därefter var 50:e driftstimme eller en gång per år om snöslungan inte används så mycket. Välj en 4-takts motorolja av bra kvalitet 5W–30 eller 5W–40.

OBS!

- Snöslungan skall stå plant vid kontroll och byte av motorolja.

a. Placera snöslungan på ett plant underlag.
b. Starta motorn och låt den gå i någon minut så att motorn blir varm. Stäng därefter bränslekranen och låt motorn gå tills den stannar.
c. Placera ett uppsamlingsfat under dräneringspluggen.
d. Skruva av dräneringspluggen och oljestickan. Då oljeflödet avtar, luta snöslungan så kvarvarande olja rinner mot avtappningshålet.
e. Skruva tillbaka dräneringspluggen och drag åt.
f. Fyll på med ny motorolja

Om du kommer i kontakt med använd motorolja, tvätta av dig så snabbt som möjligt med tvål och vatten.

Kontroll av tändstift

För att motorn skall fungera optimalt med lång livslängd ska tändstiftet rengöras och kontrolleras regelbundet.

a. Avlägsna tändhatten och skruva av tändstiftet.
b. Inspektera tändstiftet, byt ut tändstiftet om det är utslitet eller isoleringen är skadad eller sprucken.
c. Rengör tändstiftet med en stålborste.
d. Kontrollmät gapet mellan elektroderna med ett bladmätt. Det skall vara 0,6 - 0,8 mm.
e. Kontrollera att brickan och gängan ej är skadade.
f. Skruva på tändstiftet för hand för att ej skada gän-gorna. Drag åt lagom hårt med tändstiftsnyckel så att brickan trycks ihop - spänn därefter 1/8 - 1/4 varv om det är ett använt tändstift och 1/2 varv om det är ett nytt tändstift.

Kontroll av växelspak och drivspak.

För att kontrollera wirespänningen, utför enligt följande instruktioner.

a. Med avstängd motor, för växelspaken (3) framåt till högsta växeln.
b. För/putta snöslungan framåt, hjulen skall då rulla framåt utan att bromsas.
c. Tryck ned drivspaken (2). Drivningen ska då aktiveras och hjulen bromsas.
d. Släpp handtaget och snöslungan skall då rulla igen.
e. För ned växelspaken (3) till backläge nr 2 och därefter hela vägen fram igen. Det skall inte finnas något motständ i växelspaken och hjulen skall rulla lätt.
f. Om det är motständ då växelspaken förs eller om hjul- len stannar, skall drivspakens (2) wire justeras. Lossa låsmutter (32) och vrid ut hylsan (33) ett varv. Skruva fast låsmuttern (32) igen.
g. Om hjulen inte stannar då drivspaken (2) trycks ned, lossa låsmutter (32) och vrid in hylsan (33) ett varv. Skruva fast låsmuttern (32) igen.
h. Utför ny kontroll och omjustera om nödvändigt.

Byte av skrapa (76)

Lossa muttrarna (75) och dra ut vagsbulten (74) på var- dera sidan och skrapan (76). Avlägsna skrapan. Skruva fast den nya skrapan med vagsbultens (74) huvud inåt.

10.3 Felsökning

PROBLEM: ORSAK: ÅTGÄRD:

Startar ej 1. Gasreglaget är fört åt fel håll.2. Bränslet är gammalt eller innehåller vatten.3. Inget bränsle.4. Tändstiftet är smutsigt.5. Motorn är sur efter att ha flödats för mycket.6. Motorn har flödats för lite.7. Tändstiftet är defekt.8. Tändstiftskabeln är defekt.9. Oljenivåvakten har löst ut.10. Tändningsnyckel i OFF läge.	1. För det åt höger.2. Töm tanken och förgasaren och fyll på med färsk bensin.3. Fyll på bränsle.4. Lossa tändstiftet, kontrollera och rengör det. Kontrollera gnistan.5. Vänta några minuter och försök igen med chokereglaget i läge RUN.6. Stäng chokespjället och prima några gånger.7. Byt tändstift.8. Kontrollera tändningskabeln.9. Kontrollera oljenivån och fyll på vid behov.10. Vrid tändningsnyckeln till ON.
Motorn går ojämnt 1. Chokespjället	1. För chokereglaget i läge RUN.2. Byt bensinen.3. Rensa ventilationshålet i tanklocket.
Mycket vibrationer. 1. En brytpinne	1. Stäng av motorn och kontrollera brytpinnen.2. Stäng av motorn och inspektera.
Starthandtaget har fastnat.	1. Dra försiktigt ut så mycket snöre som går. Släpp handtaget försiktigt och låt snöret gå tillbaka. Upprepa proceduren några gånger.
Inmatningsskruven roterar inte. 1. En brytpinne har gått sönder.2. Främmande föremål blockerar inmat- ningsskruven.3. Drivremmen slirar eller är defekt.4. Wiren feljusterad.	1. Stäng av motorn och byt brytpinne.2. Stäng av motorn och inspektera.3. Spänn eller byt ut drivremmen.4. Justera wiren.
Inmatningsskruven stannar inte då spaken är frisläppt.	1. Justera wiren.2. Justera drivremmen.
Snöslungan drar åt sidan. 1. Lufttrycket i däcken är ej detsamma.2. Enbart ett hjul driver.3. Medarna ej inställda på samma höjd.	1. Kontrollera att däcktrycket är detsamma i båda däcken.2. Kontrollera att båda hjulen är korrekt fastsatta.3. Justera medarna.
Det kastas ej ut någon snö. 1. Utkastet blockerat.2. Inmatningsskruven snurrar inte.	1. Stäng av motorn och rensa utkastet.2. Justera wiren.

11. MILJÖSKYDD

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt.

SN∅FRESER ST 11001

INNHOLD

1. INNLEDNING
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. INSTALLASJON OG MONTERING
7. SPESIELLE SIKKERHETSFORSKRIFTER
8. HÅNDTERING
9. OPPBEVARING
10. SERVICE OG VEDLIKEHOLD

1. INNLEDNING

4.4 Händtering av bensin

En ny snelynge efter 5 timers brug
