Produkttyp	Inbyggnads induktionshäll
Varumärke	AEG
Modell	HK634200FB
Mått (bredd × djup × höjd)	590 × 520 × 52 mm
Utskärningsmått (bredd × djup)	560 × 490 mm
Antal värmezoner	4
Maximal effekt	7,4 kW
Strömanslutning	220-240 V / 50-60 Hz
Styrning	Peksliderstyrning
Effektnivåer	17 nivåer
Värmeteknik	Induktion
Barnlås	Ja
Restvärmeindikator	Ja (H-indikering)
Automatisk avstängning	Ja
Kärldetektering	Ja
Boosterfunktion	Ja
Timer	Ja (separat timer)
Stopp & fortsätt funktion	Ja
Ytmaterial	Svart glaskeramik
Rengöringsmetod	Använd fuktig trasa och specialrengöringsmedel
Säkerhetscertifiering	CE, VDE
Vikt (nettovikt)	Cirka 12,5 kg
Installationssätt	Inbyggnad
Medföljande tillbehör	Installationsmall, strömkabel, bruksanvisning

Vanliga frågor - HK634200FB AEG

Hur installerar jag AEG HK634200FB induktionshällen?

Installationen måste utföras av en behörig elektriker. Se till att bänkskivans utskärning är 560×490 mm och att tillräcklig ventilation finns. Strömanslutningen måste följa lokala elföreskrifter (220–240 V, rekommenderas 32 A brytare).

Induktionshällen värmer inte, vad gör jag?

Kontrollera att kärlet är lämpligt för induktion (magnetisk botten). Se till att kärldiametern är större än minsta krav för värmezonen (vanligtvis 12 cm). Om det fortfarande inte fungerar, försök återställa strömmen eller kontakta service.

Hur rengör jag induktionshällens yta?

Använd en mjuk fuktig trasa och neutralt rengöringsmedel. För envisa fläckar, använd en speciell keramikhällskrapa. Använd aldrig slipande rengöringsmedel eller stålull.

Vad betyder felkoden 'F' på displayen?

Felkoden 'F' indikerar systemfel. Vanliga orsaker: överhettad värmezon, olämpligt kärl eller elektronikproblem. Koppla bort strömmen i 30 minuter och återanslut. Om det fortfarande visas, kontakta kundtjänst.

Hur aktiverar jag barnlåset?

När hällen är avstängd, tryck på 'Lås'-knappen (vanligtvis barnlåsikonen) i några sekunder tills indikatorn tänds. Alla knappar är då låsta. Upprepa för att låsa upp.

Hur lång är garantitiden för induktionshällen?

AEG standardgaranti är 2 år (från inköpsdatum). I vissa länder kan den förlängas till 5 år. Spara kvittot och registrera produkten för att aktivera garantin.

Kan jag använda aluminium- eller rostfria kärl?

Endast kärl med ferromagnetisk botten fungerar på induktion. Aluminium-, koppar- eller glaskärl är vanligtvis inte lämpliga. Använd en magnet för att testa om botten är magnetisk.

Hur justerar jag effektnivån?

Tryck på reglaget (slider) eller '+' och '-' knapparna för motsvarande värmezon. HK634200FB har 17 effektnivåer (0–9 samt boostnivåer).

Hur använder jag boosterfunktionen?

Välj värmezon och tryck på 'Booster'-knappen. Funktionen ökar effekten tillfälligt till max (cirka 5 minuter), lämplig för snabbkokning eller wokning. Observera: boosterfunktionen kan orsaka ljud från hällen.

Kan jag placera föremål ovanpå induktionshällen?

Det rekommenderas inte att placera några föremål (särskilt metall) på hällen för att undvika oavsiktlig uppvärmning eller störning av styrningen. Låt hällen svalna innan du placerar föremål.

BRUKSANVISNING HK634200FB AEG

- Børn på under 3 år skal holdes på afstand, med mindre de overvåges konstant.

Sådan deaktiveres funktionen: Tryk på POWER eller √

4.6 Timer

Nedtællingstimer

Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten. Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

Registrera din produkt för bättre service:

www.registeraeg.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.aeg.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

⚠ Varningar/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Låt inte barn leka med produkten.

- Håll allt förpackningsmaterial utom räckhåll för barn.

- Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.

- Om produkten har ett barnlås rekommenderar vi att du aktiverar det.

- Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.

1.2 Allmän säkerhet

- Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.

- Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

- Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• Förvara inte saker på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de blir varma.
• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Om glaskeramikytan / glasytan är sprucken, stäng av produkten för att undvika risken för elektriska stötar.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Minsta avständ till andra produkter ska beaktas.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Om produkten är installerad ovanför lädor måste utrymmet mellan produktens botten och den övre

lådan var tillräckligt så att luft kan cirkulera

• Produktens undersida kan bli het. Se till att en icke-brännbar separationspanel monteras under produkten så att man inte kommer åt undersidan.
• Säkerställ att ett luftcirkulationsutrymme på 2 mm mellan bänkskivan och enhetens framsida upprätthålls. Garantin täcker inte skador som orsakats av brist på tillräckligt ventilationsutrymme.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i

förekommande fall) kan orsaka överhettning i kopplingsplinten.

- Använd rätt nätkabel.

- Låt inte elektriska ledningar trassla in sig.

- Kontrollera att ett skydd mot elektriska stötar är installerat.

- Dragavlasta kabeln.

- Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag

- Använd inte grenuttag eller förlängningssladdar.

- Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta en skadad nätkabel.

- Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

- Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

- Anslut inte stickkontakten om vägguttaget sitter löst.

- Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

- Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

- Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

- Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.

- Använd denna produkt för hushållsbruk.

- Ändra inte produktens specifikationer.

- Se till att ventilationsöppningarna inte är blockerade.

- Lämna inte produkten utan tillsyn under användning.

- Stäng av kokzonen efter varje användningstillfälle.

- Lita inte på kastrullvarnaren.

- Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.

- Använd inte produkten med våta händer eller när den är i kontakt med vatten.

- Använd inte produkten som arbetseller avlastningsyta.

- Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.

- Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.

- Det kan stänka när du lägger livsmedel i het olja.

WARNING!

Risk för brand och explosion

- Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.

- Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.

- Använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.

- Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

- Placera inga heta kokkärl på kontrollpanelen.

- Låt inte kokkärl torrkoka.

- Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

- Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

2.4 Skötsel och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av ugnen och låt den kallna före rengöring.

• Koppla från produkten från elnätet före underhåll.

• Spruta inte vatten eller ånga för att rengöra produkten.

• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.

3. PRODUKTBESKRIVNING

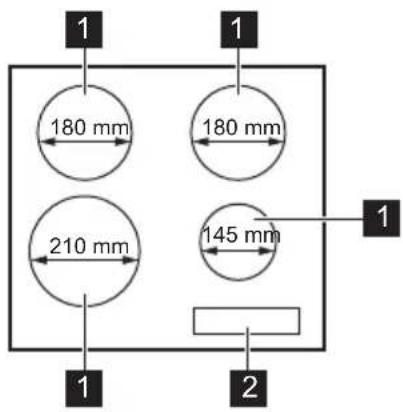

3.1 Beskrivning av hällen

1 Induktionskokzon
2 Kontrollpanel

3.2 Beskrivning av kontrollpanelen

Använd touch-kontrollerna för att betjäna produkten. Displayerna, indikatorerna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Kommentar
1	➊	PÅ/AV För att aktivera och avaktivera hällen.
2	➌	Lås / Barnlås För att låsa/låsa upp kontrollpanelen.
3	STOP+GO	STOP+GO För att aktivera och avaktivera funktionen.
4	- Värmelägesdisplay För att visa det inställda värmeläget.
5	- Timerindikatorer för kokzo-nerna	För att visa för vilken kokzon tiden är in-ställd.
6	- Timerdisplay För att visa tiden i minuter.
7	➌	- För att välja kokzon.
8	+/—	- För att öka eller minska tiden.
9	/	- För inställning av värmeläge.
10	POWER	Effektfunktion För att aktivera och avaktivera funktionen.

3.3 Visningar av värmelägen

Display Beskrivning
0	Kokzonen är avstängd.
1 - 9 - 2. 6.	Kokzonen är på.
u	STOP+GO-funktionen är igång.
A	Automax-funktionen är igång.
P	Effektfunktion är på.
E + siffra	Ett fel har uppstått.
H	En kokzon är fortfarande varm (restvärme).
L	Lås /Barnlås-funktionen är igång.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
-	Automatisk avstängning-funktionen är igång.

3.4 Restvärmeindikator

WARNING!

H Risk för brännskador från restvärme.

4. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

4.1 Aktivera och avaktivera

Tryck på Ⓤ1 sekund för att sätta på eller stänga av hällen.

4.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avaktiverade.
• du inte ställer in värmeläge efter hällen har aktiverats.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hållen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen fänds och kokzonen stängs av automatiskt efter 2 minuter.
• du avaktiverar inte en kokzon eller ändrar värmeläget. Efter en stund tänds - och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeläge Hällen stängs av efter
u, 1 - 2	6 timmar
3 - 4 5 timmar
5 4 timmar
6 - 9 1,5 timme

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

4.3 Värmeläge

Tryck på för att öka värmeläget. Användning för att minska värmeläget. Tryck på och samtidigt för att inaktivera kokzonen.

4.4 Automax

Du kan uppnå önskat värmeläge snabbare om du aktiverar den här funktionen. Funktionen ställer in högsta värmeläget under en under en viss tid och sänker sedan till rätt värmeläge.

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en kokzon: tryck på (tänds). Tryck omedelbart på ∧ (tänds). Tryck omedelbart på tills rätt värmeläge tänds. Efter 3 sekunder tänds Ⓗ.

Avaktivera funktionen: tryck på ∧.

4.5 Effektfunktion

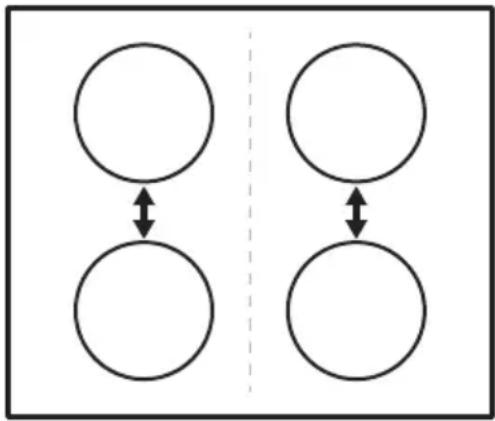

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk information".

För att aktivera funktionen för en kokzon: tryck på 📄 tands.

Avaktivera funktionen: tryck på POWER eller V.

4.6 Timer

Nedräkningstimer

Du kan använda den här funktionen för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ först in kokzonen och sedan

funktionen. Du kan ställa in värmeläget innan eller efter att du har ställt in funktionen.

Ställa in kokzonen: tryck på ⚠

upprepade gånger tills indikatorn för önskad kokzon tänds.

För att aktivera eller ändra tiden: tryck på + eller för timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka långsammare räknas tiden ned.

För att se återstående tid: välj

kokzonen med ⚠️. Kokzonens indikator börjar blinka snabbt. På displayen visas den återstående tiden.

med och tryck på . Den kvarvarande tiden räknas ner till 00. Kokzonens indikator slocknar.

När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen inaktiveras.

För att stänga av ljudet: tryck på

Signalur

Du kan använda den här funktionen som Signalur när hällen är på och kokzonerna inte används (värmelägesdisplayen visar 0).

Aktivera funktionen: tryck på 🟢 Tryck på + eller — på timern för att ställa in tiden. När tiden gått ut ljuder en signa och 00 blinkar.

För att stänga av ljudet: tryck på ⏻

Denna funktion påverkar inte ugnens funktioner i övrigt.

4.7 STOP+GO

Funktionen ställer in alla påslagna kokzoner på det lägsta värmeläget.

När funktionen är igång kan du inte ändra värmeläget.

Funktionen stoppar inte timerfunktionerna.

Aktivera funktionen: tryck på STOP + GO. tänds.

Avaktivera funktionen: tryck på STOP + GO Föregående värmeläge aktiveras.

4.8 Lås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på tänds i 4 sekunder. Timern förblir på.

Avaktivera funktionen: tryck på Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

4.9 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med 1ställ inte in värmeläget. Tryck på 14 sekunder. tands. Inaktivera hällen med 1.

Avaktivera funktionen: aktivera hällen med 1 Ställ inte in värmeläget. Tryck på 14 sekunder. tänds. Inaktivera hällen med 1.

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med Ⓙ tänds. Tryck på i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med Ⓙ aktiveras funktionen igen.

• Kokzonerna är grupperade enligt plats och nummer på faserna i hällen. Se bilden.
• Varje fas har en maximal elektricitetsbelastning på 3700 W.
• Funktionen delar strömmen mellan de kokzoner som är anslutna till samma fas.
• Funktionen aktiveras när den totala elektricitetsbelastningen på kokzonerna som anslutits till en fas har överskridit 3700 W.
• Funktionen minskar strömmen till de andra kokzonerna som är anslutna till samma fas.

- Värmeläget för de reducerade kokzonerna ändras mellan två nivåer.

Se säkerhetsavsnitten.

5.1 Kokkärl

För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med korrekt kokkärl.

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• lite vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet fastnar på kokkärlets botten.

Kokkärlens botten skall vara så tjock och så plan som möjligt.

Kokkärlets mått

Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns.

Hur effektiv kokzonen är beror på kokkärlets diameter. Kokkärl med en mindre diameter får bara en del av effekten som kokzonen genererar.

Se avsnittet "Teknisk information".

5.2 Ljud under användning

Om du hör:

• knackande ljud: är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: använder du kokzonen med hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: använder du hög effektnivå.
• klickande: beror detta på elektriska omkopplingar.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

5.3 Exempel på olika typer av tillagning

Relationen mellan värmelägets och kokzonens förbrukning är inte linjär. När du ökar värmeläget är det inte

proportionellt mot att öka kokzonens effektförbrukning. Det betyder att kokzonen med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeläge Använd för: Tid		Tips(min)
	- 1 Varmhållning av tillagad mat. efter behov	Lägg ett lock på ett kokkärl.
1 - 2. Hollandaisesås, smältning av:smör, choklad, gelatin.		5 - 25 Rör om med jämna mellan-rum.
1 - 2. Stanning: fluffiga omeletter,äggstanning.		10 - 40 Tillaga med lock.
2. - 3. Småkoka ris och mjölkrätter,värma färdiglagade rätter.		25 - 50 Minst dubbelt så mycket väts-ka som ris, rör om mjölkbase-rade rätter under tillagningen.
3. - 4. Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar väts-ka.
4. - 5. Kokning av potatis. 20 - 60 Använd max. 1⁄4 liter vatten till750 g potatis.
4. - 5. Tillaga större mängder mat,stuvningar och soppor.		60 - 150 Upp till 3 l vätska plus ingredi-enser.
5. - 7 Lätt stekning: schnitzel, cordonbleu, kotletter, kroketter, korv,lever, ägg, pannkakor, munkar.		efterVänd efter halva tiden.behov
7 - 8 Kraftig stekning, potatiskroket-ter, njurstek, fransyska.		5 - 15 Vänd efter halva tiden.
9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes fri-tes.
	Koka stora mängder vatten. Effektfunktionen är aktiverad.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckor på ytan har ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel för hållens yta.

- Använd en speciell skrapa för glaset.

6.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie och mat med socker. I annat fall kan denna typ av smuts skada hällen. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska

missfärgningar. Rengör hällen med en fuktig duk och lite rengöringsmedel.

Efter rengöring, torka hällen med en mjuk duk.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Om produkten inte fungerar...

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda hällen.	Hällen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att hällen är korrekt ansluten till strömför-sörjningen. Se kopplings-schemat.
En säkring har utlösts. Kontrollera om säkringen är		orsaken till felet. Om säkri-ngen går gång på gång, tala med en behörig elektriker.
Sätt på hällen igen och ställ		in värmeläget inom 10 se-kunder.
Du har tryckt på 2 eller flera touch-kontroller samtidigt.		Tryck bara på en touch-kon-troll.
STOP+GO-funktionen är igång.		Se avsnittet "Daglig använd-ning".
Det finns vatten eller fett-stänk på kontrollpanelen.		Rengör kontrollpanelen.
En ljudsignal ljuder och häl-len stängs av.En ljudsignal ljuder när häl-len slår ifrån.	Du har satt något på en eller flera touch-kontroller.	Ta bort föremålet från touch-kontrollerna.
Hällen stängs av. Du satte något på touch-kontrollen ➀		Ta bort föremålet från touch-kontrollen.
Restvärmeindikator går inte att tända.	Zonen är inte varm eftersom den bara har varit påslagen en kort stund.	Kontakta en auktoriserad serviceverkstad om kokzo-nen varit på tillräckligt länge för att vara varm.
Automax-funktionen funge-rar inte.	Zonen är het. Låt zonen bli tillräckligt sval.
Det högsta värmeläget är in-ställt.		Det högsta värmeläget har samma effekt som funktionen.
Värmeläget ändras mellan två nivåer.	Effektreglering-funktionen är igång.	Se avsnittet "Daglig användning".
Touch-kontrollerna blir varma.	Kokkärlet är för stort eller står för nära kontrollerna.	Placera stora kokkärl på de bakre zonerna om möjligt.
- tänds.	Automatisk avstängning är på.	Avaktivera hällen och aktive-ra den igen.
L tänds.	Barnlås- eller Lås-funktionen fungerar.	Se avsnittet "Daglig användning".
F tänds.	Det står inget kokkärl på zonen.	Ställ ett kokkärl på zonen.
Fel kokkärl. Använd rätt typ av kokkärl.		Se avsnittet "Råd och tips".
Diametern på kokkärlets	botten är för liten för zonen.	Använd kokkärl med rätt mått.Se avsnittet "Teknisk information".
E och en siffra tänds.	Det har uppstått ett fel på hällen.	Koppla loss hällen från eluttaget en stund. Ta ur eller koppla från säkringen i hu-sets/lägenhetens säkrings-skåp. Anslut igen. Om E tänds igen ber vi dig kontak-ta en auktoriserad service-verkstad.
E4 tänds.	Det är fel på hällen eftersom ett kokkärl kokat torrt. Automatisk avstängning och överhettningsskyddet för zo-nerna är igång.	Stäng av hällen. Ta bort det heta kokkärlet. Slå på zonenigen efter ca 30 sekunder.Om kokkärlet var probleme släcks felmeddelandet. Re-stvärmeindikator kan fortsät-ta lysa. Låt kokkärlet bli till-räckligt svalt. Kontrollera om kokkärlet är kompatibelt med hällen.Se avsnittet "Råd och tips".

7.2 Om du inte finner en lösning...

Kontakta försäljaren eller Electrolux Service om du inte kan avhjälpa felet. Uppge uppgifterna på typskylten. Meddela även den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hällen) och felmeddelande

som visas. Kontrollera att du använde hällen på rätt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

8. INSTALLATION

WARNING! Se säkerhetsavsnitten.

8.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

8.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga

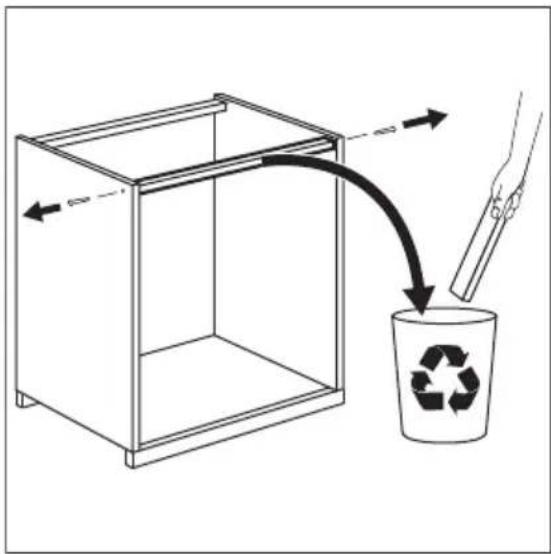

8.4 Montering

inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

8.3 Nätkabel

• Hällen är försedd med en nätkabel.
• Byta ut en skadad nätkabel mot följande (eller högre) nätkabeltyp: H05BB-F Tmax 90°C. Kontakta det lokala servicecentret.

Om du har en skyddslåda (extra tillbehör) behövs inte det främre luftflödesutrymmet på 2 mm och skyddsgolvet direkt under hällen. Skyddslådan (tillbehör) finns inte i alla länder. Kontakta din lokala återförsäljare.

Du kan inte använda skyddslådan om du installerar hällen ovanför en ugn.

9. TEKNISK INFORMATION

9.1 Typskylt

Modell HK634200FB PNC 949 595 101 01 Typ 58 GAD D5 AU 220 - 240 V 50 - 60 Hz Induktion 7.4 kW Tillverkad i Tyskland Serienr .... 7.4 kW AEG

9.2 Specifikation för kokzonerna

Kokzon Nominell effekt (max värmeläge) [W]	Effektfunktion [W]	Effektfunktion maximal varaktighet [min]	Kokkärlets diameter [mm]
Vänster fram 2300 3700 10 180 - 210
Vänster bak 1800 2800 10 145 - 180
Höger fram 1400 2500 4 125 - 145
Höger bak 1800 2800 10 145 - 180

Kokzonernas effekt kan skilja sig en aning från uppgifterna i tabellen. Den ändras efter kokkärlets material och mått.

För optimalt matlagningsresultat får inte kokkärl större än diametern i tabellen användas.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation enligt EU 66/2014

Modellbeskrivning HK634200FB
Typ av häll Häll för inbygg-		nad
Antal kokzoner	4
Uppvärmningsteknik	Induktion
Diameter på runda kokzoner (∅)	Vänster fram	21,0 cm
	Vänster bak	18,0 cm
	Höger fram	14,5 cm
	Höger bak	18,0 cm
Energiförbrukning per kokzon (ECelectric-matlagning)	Vänster fram	167,2 Wh/kg
	Vänster bak	170,5 Wh/kg
	Höger fram	178,1 Wh/kg
	Höger bak	169,2 Wh/kg
Energiförbrukning för hällen (ECelectric-matlagning)	171,2 Wh/kg

EN 60350-2 - Elektriska matlagningsprodukter - Del 2: Hällar – Metoder för mätning av prestanda

10.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

- Ställ kokkärlet på kokzonen innan den slås på.

11. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet direkt i mitten av kokzonen.
• Värm endast upp den mängd vatten du behöver.
• Sätt om möjligt lock på kokkärlet.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.aeg.com/shop

CE
