UPSY 1721 F J - Fryser Hotpoint Ariston - Gratis bruksanvisning och manual

BRUKSANVISNING UPSY 1721 F J Hotpoint Ariston

Innehållsförteckning

Bruksanvisning, 1

Kundservice, 3

Beskrivning av apparaten,6

Beskrivning av apparaten,9

Omhängning av dörrar,14

Installation, 18

Tillbehör, 18

Start och användning, 19

Underhåll och skötsel, 19

Säkerhetsföreskrifter och råd, 20

Fel och åtgärder, 20

Български

• Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).
• Om apparaten inte fungerar och felet inte kan åtgärdas trots alla kontroller kan du ringa till närmaste servicecenter.

Uppge:

• typ av fel
• maskinmodell (Mod.)
  • serienummer (S/N)

Denna information anges på märkskylten som sitter i kylutrymmet nedan till vänster.

Vänd dig aldrig till ej auktoriserade tekniker och tillåt inte att reservdelar som inte är original monteras.

NO

Teknisk assistanse

Før du kontakter Teknisk assistanse:

Beskrivning av apparaten

Kontrollpanel

1. ON/OFF

Hela produkten (både kyl- och frysutrymmet) kan sättas på genom att trycka ned denna knapp 2 sekunder. Senast inställda värden visas på skärmarna. Når denna knapp trycks ned stängs produkten av. En signal bekräftar att produkten stängs av.

2. SUPER FREEZE

Aktivera eller inaktivera SUPERFRYS-funktionen (snabbfrysning) och 'SF' visas på frysens display.

3. Frys temperatur justering

Temperaturreglering FRYS - och +.Modifierar inställningen av frysens temperatur och bekräftar den inställda temperaturen på displayen.

4. visa FRYS

Display för FRYS. Visar temperaturen som har ställts in för frysdelen.

NO

1. Pakastimen lämpötilan säätö ja Temperaturreglering FRYS - och +. Modifierar inställningen av frysens temperatur och bekräftar den inställda temperaturen på displayen.

4. Näytön PAKASTIN

Display för FRYS. Visar temperaturen som har ställts in för frysdelen.

SI

Opis aparata

Stikalna plošča

1. ON/OFF

Beskrivning av apparaten

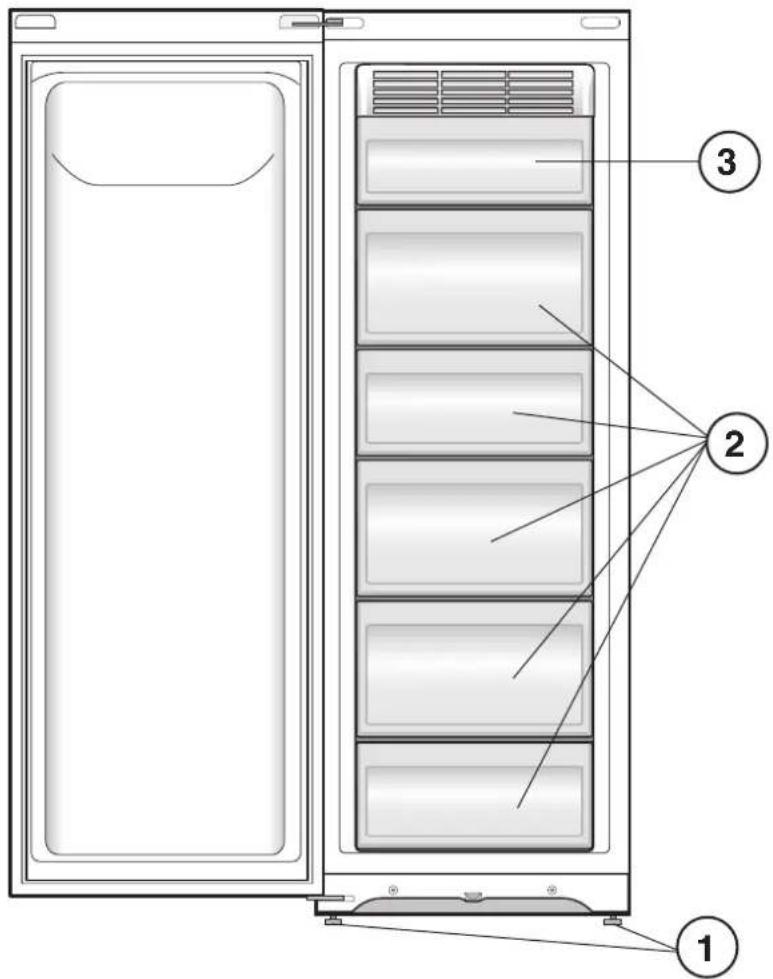

÷versiktsvy

Anvisningarna angående användning gäller för flera olika modeller och därför kan delar i figuren skilja sig åt i förhållande till din inköpta apparat. Beskrivning av mer komplicerade delar finns på följande sidor.

1 JUSTERFOT
2 Utrymme för FÖRVARING
3 Utrymme för INFRYSNING och FÖRVARING

* Variabler för nummer och/eller position, finns endast på vissa modeller.

Om det är nödvändigt ändra öppningsriktning för dörrarna hänvisas till serviceverkstaden.

NO

I Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.

! Läs noggrant anvisningarna: Viktig information angåen installation, användning och säkerhet anges.

Placering och anslutning

Placering

1. Placera apparaten i en välventilerad och ej fuktig omgivning.
2. Sätt inte igen de bakre ventilationsgallren: Kompressorn och kondensatorn avger värme och kräver en god ventilation för att fungera på ett korrekt sätt och med låg elförbrukning.
3. Lämna ett avständ på minst 10 cm mellan apparatens övre del och eventuella ovanstående möbler och minst 5 cm sidostycken och sidostående möbler eller väggar.
4. Apparaten ska stå på ett långt avständ från värmekällor (direkt solljus, elspis).
5. Se till att det upprätthålls ett optimalt avständ mellan apparaten och den bakomliggande väggen genom att montera d'distanser som finns i installationssatsen. Följ anvisningarna i instruktionsbladet.

Nivellering

1. Installera apparaten på ett plant och stabilt golv.
2. Om golvet inte är fullständigt horisontellt kan du kompensera genom att skruva på de främre stödfötterna.

Elanslutning

Placera apparaten vertikalt efter transporten och vänta minst timmar innan den ansluts till elsystemet. Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

• Vägguttaget är jordanslutet och i enlighet med gäl standard.
• Vägguttaget tål maskinens max. effektbelastning som anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex. 150 W).
• Matningsspänningen är inom de värden som anges på märkskylten som sitter nedan till vänster (t.ex. 220 - 240 V).
• Vägguttaget är kompatibelt med apparatens stickkontakt. I annat fall ska du läta en auktoriserad tekniker stickkontakten (se Kundservice). Använd inte förlängningssladdar och grenuttag.

! När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

! Kabeln ska inte böjas eller pressas samman.

! Kabeln ska kontrolleras regelbundet och får endast bylas ut av auktoriserade tekniker(se Kundservice).

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Start och användning

Start av apparaten

! Innan apparaten startas ska installationsanvisningarna följas (se Installation).
! Innan apparaten ansluts ska utrymmena och tillbehören rengöras med ljummet vatten och bikarbonat.
! Apparaten är försedd med en motorskyddskontroll som att motorn endast startar cirka 8 minuter efter att apparaten har satts på. Detta sker även efter varje avsiktligt eller oavsiktligt strömavbrott.

Frysutrymme.

Första gången som produkten sätts på rekommenderas att aktivera funktionen SUPER FREEZE (efter att önskad temperatur har ställts in) för att kyla ned frysdelen så snabbt som möjligt. Det rekommenderas att ställa in livsmedel i frysdelen först efter att funktionen SUPER FREEZE har avslutats.

d Hur du förflyttar dig på displayen Inställning av temperaturer:

Om apparaten är på, visar kylens och frysens display de temperaturer som är inställda för tillfället. För att ändra dessa trycker du bara på knapparna + och – för det utrymme där du vill ändra temperaturen. Varje nedtryckning av knapparna höjer eller sänker temperaturen och därmed även mängden kyla som genereras i respektive utrymme. De temperaturer som kan väljas för kylutrymmet är +8°, +7°, +6°, +5°, +4°, +3° och +2°, och för frysutrymmet -18°, -19°, -20°, -21°, -22°, -23°, -24°, -25° och 28°. Om SUPERFRYS-funktionen är aktiverad, kan inte frysens temperatur ändras.

Använd frysen på bästa sätt

• Reglera temperaturen på kontrollpanelen.
  Färska livsmedel ska inte placeras så att de kommer i kontakt med redan infrysta livsmedel. Färska livsmedel ska placeras i det övre utrymmet för INFRYSNING och FÖRVARING där temperaturen sjunker under -18 °C och garanterar en snabb infrysning.
• För att frysa in mat på ett korrekt och säkert sätt ska funktionen SUPER FREEZE aktiveras 24 timmar innan maten sätts in. Efter att maten har salts in måste funktionen SUPER FREEZE aktiveras igen. Sedan stängs funktionen av automatiskt efter 24 timmar.
  Frys inte in livsmedel som håller på att tina eller har tinat. Sådana livsmedel måste konsumeras inom 24 timmar eller frysas om efter tillagning.
• Lägg aldrig in igenkorkade eller hermetiskt tillslutna glasflaskor ande. Frysen. De kan gå sönder.
• Max. mängd livsmedel som kan frysas in dagligen anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex.: 4 kg/24h).

! Undvik att öppna dörren under infrysningen.

! Vid strömavbrott eller vid fel ska dörren för frysen inte öppnas: På detta sätt kan kylda och frysta livsmedel förvaras utan problem ut under cirka 9 - 14 timmar.

! För att få större utrymme i frysdelen kan du ta ur lådorna (utom den längst ner och eventuellt lådan för COOL CARE ZONE med varierbar temperatur), och ordna matvarorna direktpå frysplattorna.

Koppla från strömmen

Vid rengöring och underhåll ska apparaten kopplas från elnätet:

1. Håll knappen ON/OFF nedtryckt för att stänga av apparaten.
2. Dra ut stickkontakten ur vägguttaget.

! Om du inte följer denna procedur kan larmet lösa ut: Larmet beror inte på någon felfunktion. För att återställa den normala funktionen är det bara att hålla knappen ON/OFF intryckt i mer än två sekunder. Följ punkterna 1 och 2 för att koppla från apparaten från elnätet.

gör

* Variabler för nummer och/eller position. Finns endast på vissa modeller.

Rengör apparaten

• De yttre och inre delarna samt tätningslisten av gummi kan rengöras med en svamp indränkt med ljummet vatten natriumbikarbonat eller mild tvål. Använd inte lösningsmedel, slipmedel, blekmedel eller ammoniak.
• De utdragbara tillbehören kan blötläggas i varmt vatten och tvål eller handdiskmedel. Skölj och torka dem försiktigt.
• Apparatens baksida har en benägenhet bli dammig. Dammet kan tas bort försiktig med hjälp av dammsugarröret efter att apparaten har stängts av och stickkontakten har dragits ut. Ställ in dammsugaren på medeleffekt.

Undvik mögel och dålig lukt

• Apparaten är tillverkad av hygieniska material som inte överför lukt. För att bibehålla denna effekt är det nödvändigt maten alltid täcks över och försluts ordentligt. Detta förhindra dessutom att fläckar bildas.
• Om du vill stänga av apparaten under en längre tid ska den rengöras invändigt. Lämna sedan dörrarna öppna.

Säkerhetsföreskrifter och råd

! Apparaten är framtagen och konstruerad i enlighet internationella säkerhetsföreskrifter. Dessa föreskrifter ingår • i bruksanvisningen av säkerhetsskäl och ska läsas med sto uppmärksamhet.

Denna apparat är i enlighet med följande EU-direktiv:

• 73/23/CEE från 19/02/73 (Lågspänningsdirektiv) och följande ändringar.
• 89/336/CEE från 03/05/89 (Elektromagnetisk kompatibilitet) och följande ändringar.
• 2002/96/CE.

Säkerhet i allmänhet

- Apparaten är avsedd för en ej yrkesmässig användn hemmet.

- Apparaten ska användas för att förvara och frysa i Apparaten ska endast användas av vuxna personer och enlighet med anvisningarna i denna bruksanvisning.

- Apparaten får inte installeras utomhus (ej heller om utrymmet är skyddat) eftersom det är mycket farligt att låta den utsättas för väder och vind.

- Ta inte i apparaten med bara fötter eller med våta eller fuktiga händer eller fötter.

- Ta inte på de inre kyldelarna: Det finns risk för köldskador och andra skador.

- Ta tag i stickkontakten när du ska dra ut den ur väggultaget. Dra inte i sladden.

- Stickkontakten ska dras ut innan rengö underhållsmoment utförs. Det räcker inte med att trycka ned ON/OFF-knappen på displayen minst två sekunder för eliminera all typ av elektrisk kontakt.

- Ingrip aldrig på inre mekanismer för att försöka re apparaten vid funktionsfel.

- Använd inga vassa verktyg eller elektriska apparater inuti utrymmen för fryst mat, såvida dessa inte har rekommenderats av tillverkaren.

- Stoppa inte in iskuber i munnen som precis har tagits ut ur frysen.

- Denna utrustning ska inte användas av barn, personer psykiska eller fysiska handikapp eller som saknar erfarenhet av utrustningen. Undantag kan göras om utrustningen används under översikt av en vuxen eller om erforderliga anvisningar har getts angående användningen av utrustningen av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt för att försäkra dig om att de inte leker med utrustningen.

- Emballagematerialet ska inte användas som leksaker för barn.

Kassering

• Kassering av emballagematerialet: Respektera lokala föreskrifter, och att emballaget kan återanvändas.
• Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat.
  Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad atlektronisk utrustning.

Spara energi och värna om miljön

• Installera apparaten i en sval och välventilerad omgivning. Skydda apparaten mot direkt solljus och undvik att placera den i närheten av värmekällor.

• Öppna dörrarna så lite som möjligt när du ställer in eller tar ut livsmedel ur apparaten.
  Varje gång som dörrarna öppnas förbrukas en stor mängd energi

• Fyll inte apparaten med för mycket livsmedel: För en goc storförvaring ska den kalla luften kunna cirkulera fritt. Om cirkuleringen förhindras arbetar kompressorn oavbrutet.

• Ställ inte in varma livsmedel: En höjning av den inre temperaturen tvingar kompressorn att arbete hårt och mycket energi slösas bort.
• Frosta av apparaten när is bildas (se Underhåll). Ett tjocktislager gör det svårare för kylan att sprida sig till livsmedlen och detta gör att energiförbrukningen ökar.

Fel och åtgärder

Det kan inträffa att apparaten inte fungerar. Innan du ringer til Kundservice (se Kundservice) ska du kontrollera att det inte rör sig om ett problem som kan åtgårdas på ett enkelt sätt med hjälp av följande lista.

mat. Displayen är släckt.

- Stickkontakten är inte ordentligt instucken i vägguttaget eller inte tillräckligt instucken för att ge kontakt. I annat fall kan det saknas ström i huset.

Motorn startar inte.

- Apparaten är försedd med en motorskyddskontroll (se Start och användning).

Displayen lyser svagt.

- Dra ut stickkontakten, vrid den ett varv runt sig själv och stick sedan åter in den i vägguttaget. gs- och

Larmet ljuder, på displayen blinkar LARM ÖPPEN DÖRR (i ståflet för KYLENS temperatur visas "dr").

- Kylens dörr har varit öppen mer än två minuter. Ljudsignalen reparerä tystnar när dörren stängs eller genom att stänga av och sedan sätta på produkten.

Larmet ljuder, på displayen blinkar TEMPERATURLARM (i stället för FRYSENS temperatur visas "A1").

Med Apparaten signalerar att temperaturen i friesen är för hög. För att inte maten ska friesas in igen håller friesen en temperatur på runt 0 °C, så att du kan konsumera livsmedlen inom 24 timmar eller friesa in dem på nytt efter tillagning. För att stänga av ljudsignalen, öppna och stäng dörren eller tryck en gång

på knapparna + och - för reglering av frysens temperatur. Tryck en gång till på dessa knappar för att visa inställt värde på frysens display, släcka lysdioden TEMPERATURLARM och återställa normal funktion.

Larmet ljuder, på displayen blinkar temperaturlarmet (i stället för FRYSENS temperatur visas "A2").

- Apparaten signalerar att temperaturen i frysen är farligt hög. Livsmedlen ska inte konsumeras. Frysen upprätthåller en temperatur på runt -18 °C. För att stänga av ljudsignalen, öppna och stäng dörren eller tryck en gång på knapparna + och - för reglering av frysens temperatur. Tryck en gång till på för att visa inställt värde på frysens display, släcka lysdioden TEMPERATURLARM och återställa normal funktion.

Kylen och frysen kyler dåligt.

• Dörrarna stänger inte ordentligt eller så är packningarna skadade.
  • Dörrarna öppnas väldigt ofta.
• En för hög temperatur har ställts in (se Start och användning).
  • Kylskåpet eller frysen har fyllts för mycket.

Livsmedlen fryser i kylen.

- En för låg temperatur har ställts in (se Start och användning).

Motorn är kontinuerligt i drift.

• Funktionen SUPERFRYS har aktiverats
• Dörren är inte ordentligt stängd eller har öppnats ideligen.
- Omgivningstemperaturen är mycket hög.

Apparaten ger ifrån sig mycket buller.

• Apparaten står inte fullständigt plant (se Installation).
• Apparaten har installerats mellan möbler eller föremål som vibrerar och avger buller.
• Den inre kylgasen avger ett lätt buller även när kompressorn är stillastående: Detta är normalt.

Funktionerna avslutas i förtid.

- Elektriska störningar på elnätet eller kortare strömavbrott.

Det finns vatten på kylens botten.

- Dräneringshålet för vattnet är igensatt (se Underhåll).

Installasjon
