BRUKSANVISNING F77402W0P AEG

Afslutning på opvaskeprogrammet

Slå på oppvaskmaskinen. Oppvaskmaskinen er i innstillingsmodus när:

• Alle programindikatorene tennes.
• Displayet viser to horizontale statuslinjer.

Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

TILLBEHÖR OCH RESERVDELAR

I AEG:s webbutik finner du allting som du behöver för att hålla dina AEG-produkter snygga och i perfekt skick. Du hittar ett brett sortiment av tillbehör som utformats och tillverkats med de högsta kvalitetskrav man kan förvänta sig: från köksredskap för specialister till bestickkorgar, från flaskställ till tvättpåsar för ömtåliga plagg...

Besök webbshopen på www.aeg.com/shop

INNEHÅLL

76 Säkerhetsinformation

79 Produktbeskrivning

80 Kontrollpanel

82 Användning av produkten

83 Att ställa in vattenavhärdaren

84 Användning av avhärdningssalt

85 Användning av diskmedel och sköljmedel

86 Multitab funktion

86 Att ladda bestick och porslin

87 Diskprogram

88 Att välja och starta ett diskprogram

90 Underhåll och rengöring

91 Om maskinen inte fungerar

93 Tekniska data

94 Miljöskydd

94 Installation

Följande symboler används i denna bruksanvisning:

!

Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten.

i

Allmän information och tips

Miljöinformation

Med reservation för ändringar

SÄKERHETSINFORMATION

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din egen och dina tillhörigheters säkerhet.
• För att skydda miljön.
• För att du ska använda produkten på rätt sätt.

Förvara alltid dessa instruktioner tillsammans med produkten, även om du flyttar den eller ger bort den.

Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Låt inte personer (och det gäller även barn) med nedsatt fysisk förmåga, förståndshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Barn måste övervakas så att de inte leker med produkten.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.
• Förvara allt rengöringsmedel på en säker plats. Låt inte barn röra diskmedlet.
• Håll barn och husdjur borta från produkten när luckan är öppen.

Allmän säkerhet

• Ändra inte diskmaskinens specifikationer. Det finns risk för personskador eller skador på diskmaskinen.
• Följ diskmedelstillverkarens säkerhetsanvisningar för att undvika brännskador på ögon, mun och hals.
• Drick inte vattnet från diskmaskinen. Rester av diskmedel kan finnas kvar i diskmaskinen.
• Lämna inte diskmaskinens lucka öppen utan uppsikt. Detta för att undvika skador och att någon ramlar över luckan.
• Sitt eller stå inte på luckan när den är öppen.

Användning

• Denna diskmaskin är konstruerad för användning i hemmet. Använd inte produkten för andra ändamål, för att undvika skador på personer eller egendom.
• Använd endast produkten till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen. Det finns risk för explosion eller eldsvåda.
• Placera knivar och andra vassa föremål i bestickkorgen med de spetsiga delarna vända nedåt. Om inte, lägg dem horisontellt i överkorgen eller knivkorgen. (Alla modeller har inte en knivkorg.)
• Använd endast produkter som är avsedda för diskmaskiner (diskmedel, salt, sköljmedel).
• Salt som inte är lämpligt för diskmaskiner kan skada vattenavhärdaren.
• Fyll på salt i diskmaskinen innan du startar ett diskprogram. Salt som lämnas kvar i produkten kan orsaka korrosion eller göra ett hål i botten av maskinen.
• Fyll aldrig sköljmedelsfacket med andra medel än sköljmedel (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada produkten.
• Kontrollera att spolarmarna kan röra sig fritt innan diskmaskinen startas.
• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett diskprogram är igång. Risk för brännskador föreligger.
• Ta inte ur disken ur maskinen förrän diskprogrammet är klart.

Underhåll och rengöring

• Innan du rengör produkten ska du stänga av den och dra ur nätsladden från eluttaget.
• Använd inte lättantändliga produkter eller produkter som kan orsaka korrosion.
• Använd inte diskmaskinen utan filter. Kontrollera att filtren är rätt monterade. Felaktig montering medför otillfredsställande diskresultat och kan skada diskmaskinen.
• Spruta inte vatten eller ånga för att rengöra diskmaskinen. Det finns då risk för elchock och skador på produkten.

Installation

• Se till att produkten inte är skadad. Installera eller anslut inte en skadad produkt, utan kontakta leverantören.
• Avlägsna allt förpackningsmaterial innan du installerar och använder diskmaskinen.
• Endast en kvalificerad person får utföra el- och vattenanslutningar och installation av produkten. Detta förhindrar risken för skador på diskmaskinen eller personer.
• Se till att diskmaskinen inte är ansluten till eluttaget under installationen.
• Borra inte på maskinens sidor. Det kan orsaka skador på hydraulik och elektriska komponenter.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen på en plats där temperaturen understiger 0 °C.
• Tillverkaren ansvarar inte för skador orsakade av frost.

Anslutning av vatten

• Använd nya slangar för anslutning av maskinen till vattentillförseln. Använd inte gamla ledningar.
• Anslut inte diskmaskinen till helt nya rör eller till rör som inte har använts på lång tid. Låt vattnet rinna några minuter, anslut sedan tilloppsslangen.
• Se till att vattenslangarna inte kläms ihop eller skadas vid installation av maskinen.
• Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.
• Första gången du använder maskinen ska du kontrollera att slangarna inte läcker.
• Tilloppsslangen har dubbla väggar och en kabel inuti samt en säkerhetsventil. Tilloppsslangen står bara under tryck då vattnet flödar igenom den. Om det är en läcka i tilloppsslangen stänger säkerhetsventilen av vattentillförseln.

- Var försiktig när du ansluter tilloppsslangen:

• Lägg inte tilloppsslangen eller säkerhetsventilen i vatten.
• Koppla omedelbart loss maskinen från eluttaget om tilloppsslangen eller säkerhetsventilen är skadad.
• Kontakta din servicestation för byte av tilloppsslang med säkerhetsventil.

VARNING

Farlig spänning.

• Hushållsapparaten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte flera kontakter eller förlängningssladdar. Risk för brand.
• Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.
• Se till att du inte klämmer eller orsakar skada på stickkontakten och strömkabeln bakom diskmaskinen.
• Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Servicecenter

• Endast kvalificerade personer får reparera eller utföra arbeten på diskmaskinen. Kontakta servicecentret.
• Använd endast originaldelar vid reparationer och utbyten.

För att kassera maskinen

- För att förhindra risk för personskador:

• Koppla bort produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Avlägsna lucklåset. Detta hindrar barn eller djur från att bli instängda i produkten. Risk för kvävning föreligger.
• Kassera produkten på din lokala sophanteringsstation.

VARNING

Diskmedel är farligt och kan orsaka korrosion!

• Om en olycka inträffar med diskmedlet, kontakta en läkare omedelbart.
• Om någon får diskmedel i munnen, kontakta genast en läkare.
• Om någon får diskmedel i ögonen, kontakta genast en läkare och tvätta ögonen med vatten.
• Förvara diskmedel på en säker plats utom räckhåll för barn.
• Låt inte diskmaskinens lucka stå öppen när det finns diskmedel i behållaren.
• Fyll på diskmedel först innan du startar ett diskprogram.

PRODUKTBESKRIVNING

1 Överkorg 2 Reglage för inställning av vattenhärdhet 3 Saltbehållare 4 Sköljmedelsfack 5 Spolglansfack 6 Typskylt 7 Filter 8 Nedre spolarm 9 Övre spolarm

KONTROLLPANEL

1 Strömbrytare 2 Programguide 3 Programknapp 4 Kontrollampor för program 5 Display 6 Delay-knapp 7 Start-knapp 8 Kontrollampor 9 Option-knapp

Kontrollampor
	Kontrollampa för Multitab. Tänds när du aktiverar funktionen.
ÖKO PLUS	Kontrollampa för ÖKO PLUS. Tänds när du aktiverar funktionen.
	Kontrollampa för diskfas. Tänds när diskfasen pågår.
	Kontrollampa för sköljfas. Tänds när sköljfasen pågår.
	Kontrollampa för torkfas. Tänds när torkfasen pågår.
→|	Kontrollampa för slut. Tänds när diskprogrammet är klart.
	Kontrollampa för polglans. Tänds när spolglans behöver fyllas på. 1)
	Kontrollampa för salt. Tänds när saltbehållaren behöver fyllas på. 1)När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta inverkar dock inte negativt på produktens funktion.
	Kontrollampa för Delay. Tänds när du startar funktionen.
	Kontrollampa för lucka. Tänds när luckan är öppen eller inte riktigt stängd.

1) När saltbehållaren och/eller spolglansfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Strömbrytare

Tryck på knappen för att aktivera och avaktivera produkten.

Tio minuter efter att diskprogrammet avslutats, avaktiverar Auto Off-funktionen maskinen.

Detta minskar energiförbrukningen.

Programguide

Denna guide hjälper dig att välja diskprogram.

Programknapp

Tryck på knappen flera gånger tills indikatorlampan för diskprogrammet tänds. Se avsnittet "Diskprogram".

Display

Displayen visar:

• Den elektroniska inställningen av vattenhärdhet.
• Aktivering och inaktivering av sköljmedelsdoseringen (endast med aktiverad multitabfunktion).
• Diskprogrammets tid
• Återstående tid tills diskprogrammet är klart
• Att ett diskprogram är klart (en nolla visas på den digitala displayen)
• Den fördröjda starttiden • Larmkoder

Delay-knapp

Tryck flera gånger på knappen för att fördröja starten av diskprogrammet från 1 till 24 timmar.

Start-knapp

Tryck på knappen för att starta:

• Diskprogrammet
• Nedräkningen av en fördröjd start,

Option-knapp

tryck på knappen för att ställa in funktionerna.

När funktionen är aktiverad, tänds motsvarande kontrollampa.

Option-knapp Multitab ÖKO PLUS
Tryck en gång PÅ AV

Option-knapp Multitab ÖKO PLUS
Tryck två gånger AV PÅ
Tryck tre gånger PÅ PÅ
Tryck fyra gånger AV AV

Funktioner

Multitab

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.) ska du använda multitabfunktionen. Se avsnittet "Multitabfunktion".

ÖKO PLUS

Denna funktion sänker temperaturen i torkfasen. Energiförbrukningen sjunker med 25 %. Disken kan bli våt vid slutet av programmet, när luckan öppnas. Vi rekommenderar att du lämnar luckan på glänt medan disken torkar.

Inställningsläge

Produkten måste vara i inställningsläge för att du ska kunna göra följande:

• Välja och starta ett diskprogram. - Ställa in och sätta igång en fördröjd start. - Elektroniskt justera avhärdarens nivå. - Aktivera eller inaktivera sköljmedelsdoseringen (endast med aktiverad multitabfunktion).

Aktivera produkten. Produkten är i inställningsläge när:

• Alla programlampor lyser.
• Displayen visar två vägräta streck.

Aktivera produkten. Produkten är inte i inställningsläge när:

• Endast en programlampa tänds. - Displayen visar tiden för ett diskprogram eller en fördröjd start.

- Programmet eller startfördröjningen måste avbrytas för att återgå till inställningsläge. Se avsnittet "Att välja och starta ett diskprogram".

ANVÄNDNING AV PRODUKTEN

1. Säkerställ att den inställda nivån för vattenavhärdaren överensstämmer med hårdheten på vattnet där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på avhärdningssalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.
4. Ladda produkten med bestick, porslin och övrig disk.
5. Ställ in rätt diskprogram för typ av disk och smutsgrad.
6. Fyll på rätt mängd diskmedel i diskmedelsfacket.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.), använd då multitabfunktionen (se "Multitabfunktion").

ATT STÄLLA IN VATTENAVHÄRDAREN

Vattenavhärdaren avlägsnar mineraler och salter från vattnet. Dessa mineraler och salter kan skada produkten.

Justera nivån på vattenavhärdaren om den inte överensstämmer med vattenhärdheten där du bor.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Vattenhårdhet				Inställning av vatten-hårdhet
Tyska grader (°dH)	Franska grader (TH°)	mmol/l Clarke-gra-der		manuellt elekt-roniskt
51 - 70 91 - 125	9,1 - 12,5	64 - 88		2 1)	10
43 - 50 76 - 90	7,6 - 9,0	53 - 63		2 1)	9
37 - 42 65 - 75	6,5 - 7,5	46 - 52		2 1)	8
29 - 36 51 - 64	5,1 - 6,4	36 - 45		2 1)	7
23 - 28 40 - 50	4,0 - 5,0	28 - 35		2 1)	6
19 - 22 33 - 39	3,3 - 3,9	23 - 27		2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Fabriksinställning. 2) Använd inte salt på denna nivå.

Du måste justera vattenavhärdaren manuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).

Elektronisk inställning

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll Delay-knappen och Start-knappen intryckta samtidigt tills indikatorlamporna för programmen AUTO, PRO och SILENT blinkar.
4. Släpp Delay-knappen och Start-knappen.
5. Tryck på Program-knappen,
6. Indikatorlamporna för programmen PRO och SILENT släcks.
7. Indikatorlampan för programmen AUTO fortsätter att blinka.
8. Displayen visar den inställningen för vattenavhärdaren (ex.: 51 = nivå 5).
9. Tryck på Program-knappen flera gånger för att ändra inställningen.
10. Stäng av produkten för att bekräfta.

Om vattenavhärdaren är elektroniskt inställd på nivå 1 är kontrollampan för salt släckt.

ANVÄNDNING AV AVHÄRDNINGSSALT

Fylla salt i saltbehållaren

1. Öppna saltbehållaren genom att vrida locket moturs.
2. Fyll saltbehållaren med 1 liter vatten (endast för första gången som du ska fylla med salt).
3. Använd tratten för att fylla saltbehållaren med salt.
4. Ta bort eventuellt salt från saltbehållarens öppning.
5. Stäng saltbehållaren genom att vrida locket medurs.

Vatten ska rinna ut ur saltbehållaren när du fyller den med salt.

ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL

Användning av diskmedel

Tänk på miljön och använd inte mer än den mängd diskmedel som behövs. Följ diskmedelstillverkarens rekommendationer på förpackningen.

Fylla på diskmedelsbehållaren:

1. Tryck på knappen 2 för att öppna locket 7 till diskmedelsfacket.
2. Lägg i diskmedel i facket 1.
3. Om diskprogrammet har förtvätt lägger du en mindre mängd diskmedel på insidan av diskmaskinens lucka.
4. Om du använder disktabletter, lägg tabletten i diskmedelsfacket 1.
5. Stäng diskmedelsfacket. Tryck på locket tills det läser fast i läge.

Använd långa diskprogram när du använder disktabletter. De kan inte lösas upp riktigt under korta diskprogram och kan försämra diskresultatet.

Användning av sköljmedel

När sköljmedel används kan disken torkas utan att det blir ränder eller fläckar. Sköljmedelsfacket tillsätter automatiskt sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

1. Tryck på knappen 6 för att öppna locket 5 till sköljmedelsfacket.
2. Fyll sköljmedelsfacket 3 med sköljmedel. "Max." indikerar den maximala nivån.
3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.
4. Stäng sköljmedelsfacket. Tryck på locket tills det låser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3.

Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 4 (högsta dosering).

Vrid sköljmedelsväljaren 4 för att öka eller minska doseringen.

MULTITAB FUNKTION

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. Vissa typer av tabletter kan innehålla andra kemikalier.

Se till att tabletterna passar vattnets hårdhet där du bor (se anvisningarna på produktförpackningarna).

Multitab-funktionen avaktiverar doseringen av sköljmedel och salt.

Multitabfunktionen stänger automatiskt av indikatorlamporna för sköljmedel och salt.

Programmets längd kan öka när du använder multitabfunktionen.

Slå på eller av Multitabfunktionen innan du startar ett diskprogram. Du kan inte slå på eller av Multitabfunktionen medan ett diskprogram pågår.

Kontrollera att Multitab-funktionen är på innan ett diskprogram startar.

För att avaktivera Multitab-funktionen och använda separat diskmedel, salt och sköljmedel

1. Tryck på knappen Option tills indikatorlampan för Multitab släcks. Funktionen är avstängd.
2. Fyll på saltbehållaren och spolglansfacket.
3. Ställ in vattenhärdheten på högsta nivån.
4. Kör ett diskprogram utan disk.
5. När diskprogrammet är klart justeras vattenavhärdaren efter vattnets hårdhet där du bor.
6. Justera mängden av spolglans.

ATT LADDA BESTICK OCH PORSLIN

Se broschyren "Exempel på ProClean disk".

Råd och tips

• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor). Ta bort alla matrester från disken.
• Blötlägg inbrända matrester på disken.
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen neråt.
• Se till att vattnet inte samlas i behållare eller skålar.
• Se till att bestick och diskgods inte fastnar i varandra.
• Se till att glas inte vidrör andra glas.
• Lägg små föremål i bestickkorgen.
• Blanda skedar med andra bestick så att de inte fastnar i varandra.
• När du lagt föremålen i korgarna ska du se till att vattnet kan komma åt alla ytorna.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Vattendroppar kan samlas på plastföremål och teflonpannor.

DISKPROGRAM

Program	Typ av smuts	Typ av disk	Programbeskriv-ning	ÖKO PLUS-funktionen
AUTO1)	Alla Porslin, bestick, kast-ruller och pannor		FörtvättHuvuddisk 45 °Celler 70 °CSköljningarTorkning	Ja, med effekt
PRO	Hårt smutsad disk	Porslin, bestick, kast-ruller och pannor	FörtvättHuvuddisk 70 °CSköljningarTorkning	Ja, med effekt
SILENT2)	Normalt smutsad disk	Porslin och bestick Förtvätt		Ja, utan effekt
30MIN3)	Ny smuts Porslin och bestick Huvuddisk 60 °CSköljning			Ja, utan effekt
ECO4)	Normalt smutsad disk	Porslin och bestick Förtvätt		Ja, med effekt
50MIN	Lätt smutsad disk Porslin och bestick Huvuddisk 55 °CSköljningar			Ja, utan effekt
☐	Normalt eller lätt smutsad disk	Finporslin och glas Huvuddisk 45 °CSköljningarTorkning		Ja, med effekt

1) Produkten känner av typen av smuts och mängden disk i korgarna. Den justerar automatiskt temperatur och vattenmängd, samt energiförbrukning och programmets varaktighet.

2) Detta är det tystaste diskprogrammet. Pumpen arbetar med mycket låg hastighet för att minska oljud. På grund av den låga hastigheten är programmets varaktighet lång.

3) Med detta program kan du diska nyligen använd disk. Det ger goda diskresultat på kort tid.

4) Detta är standardprogrammet för testinstitut. Med detta program får du den mest effektiva användningen av vatten och energi för normalt smutsat porslin och bestick. Se medföljande blad för information om tester.

Förbrukningsvärden

Program1)	Energi (kWh) Vatten (liter)
AUTO	0,7 - 1,3 8 - 14
PRO	1,1 - 1,2 10 - 11
SILENT	0,9 - 1,0 8 - 9
30MIN	0,8 7
ECO	0,7 - 0,8 8 - 9
50MIN	0,8 - 0,9 8 - 9
	0,6 - 0,7 9 - 10

1) På displayen visas programtiden.

Vattnets tryck och temperatur, spänningsvariationer och mängden diskgods kan få förbrukningsvärdena att ändras.

ATT VÄLJA OCH STARTA ETT DISKPROGRAM

Starta diskprogrammet utan fördröjd start

1. Stäng luckan.
2. Aktivera produkten.
3. Kontrollera att produkten är i inställningsläge.
4. Ställ in ett diskprogram.

• Motsvarande kontrollampa tänds. - Programtiden blinkar på displayen. - Faslamporna för det valda diskprogrammet tänds.

1. Ställ vid behov in ÖKO PLUS-programmet

- Valet av funktion måste alltid göras efter att programmet ställts in.

1. Tryck på Start-knappen varpå det inställda diskprogrammet startar automatiskt.

- Faslamporna släcks, men kontrollampan för den aktuella fasen förblir tänd.

Starta diskprogrammet med fördröjning

1. Stäng luckan.
2. Aktivera produkten.
3. Kontrollera att produkten är i inställningsläge.
4. Ställ in ett diskprogram och funktionerna.
5. Tryck på Delay-knappen igen tills fördröjd start visas på displayen.
6. Tiden för fördröjd start blinkar på displayen.
7. Kontrollampan för fördröjd start tänds.
8. Tryck på Start-knappen varpå nedräkningen startar automatiskt.
9. Fördröjd starttid blinkar inte längre på displayen.
10. Det inställda diskprogrammets indikatorlampa för diskfas släcks.

- När nedräkningen är klar startar diskprogrammet automatiskt.

- Indikatorlampa för "diskfas pågår" är tänd.

Om luckan öppnas upphör nedräkningen. När luckan stängs igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta fördröjd start

Nedräkningen fungerar inte

1. Tryck på Delay-knappen flera gånger tills:
2. Displayen visar diskprogrammets gångtid.
3. Indikatorlampa för diskfas tänds.
4. Tryck på Start-knappen för att starta diskprogrammet.

Nedräkningen fungerar

1. Tryck på Delay-knappen flera gånger tills:
2. Displayen visar diskprogrammets gångtid.
3. Indikatorlampa för diskfas tänds.

- Diskprogrammet startar automatiskt.

Avbryta ett diskprogram

• Öppna luckan till diskmaskinen.
• Diskprogrammet avbryts.
• Stäng luckan.
• Diskprogrammet fortsätter från den punkt där det avbröts.

Avbryta diskprogrammet

Om diskprogrammet inte har startat, kan du ändra ditt val.

För att ändra ditt val under ett pågående diskprogram, måste programmet avbrytas.

- Tryck in Delay-knappen och Start-knappen samtidigt tills:

• Alla indikatorlampor för lyser.
• Displayen visar två vägräta statusstreck.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt diskprogram.

När diskprogrammet är klart

När diskprogrammet är klart visar displayen 0 och indikatorlampan för slut är tänd.

1. Stäng av produkten.
2. Öppna luckan till diskmaskinen.
3. För effektivare torkning, låt luckan stå på glänt några minuter.

Ta bort disken från korgarna.

• Låt diskgodset svalna innan du plockar ur det ur maskinen. Varmt diskgods kan lätt skadas.
• Plocka först ur diskgods från den nedre korgen, sedan från den övre.
• Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål svalnar fortare än diskgodset.

UNDERHÅLL OCH RENGÖRING

Ta loss och rengöra filtren.

Smutsiga filter försämrar diskresultatet.

Silarna kräver endast mycket lite underhåll, kontrollera dem då och då och rengör om det behövs.

1. Vrid sil (A) moturs och ta ur den ur filter (B).

1. Sil (A) består av två delar. Dra isär silarna om du vill plocka isär dem.
2. Rengör delarna noga med vatten.
3. Sätt ihop de två delarna av silen (A) genom att trycka ihop dem. Kontrollera att de sitter ihop ordentligt.
4. Ta bort silen (B).
5. Rengör silen (B) noga med vatten.

1. Sätt tillbaka silen (B) på plats. Kontrollera att den sitter ihop ordentligt i de två skenorna (C).
2. Sätt tillbaka sil (A) i filter (B). Vrid sil (A) medurs tills den läses fast.

Ta inte bort spolarmarna.

Om hålen i spolarmarna är igensatta, tag bort smuts med ett vasst föremål.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa

Använd bara neutrala rengöringsmedel.

Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton).

OM MASKINEN INTE FUNGERAR

Produkten startar inte eller den upphör att fungera.

Prova först att hitta en lösning på problemet (se tabellen). Om du inte hittar någon lösning kontaktar du servicecentret.

Vid vissa fel visas en larmkod på displayen:

• ,10 - Produkten fylls inte med vatten • ,20 - Diskmaskinen tömmer inte ut vattnet • ,30 - Översvämningsskyddet är aktiverat.

WARNING

Inaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak	Möjlig lösning
Produkten fylls inte med vatten.	Vattenkranen är blockerad eller belagd med kalk.	Rengör vattenkranen.
Vattentrycket är för lågt. Kontakta berörd myndighet.
Vattenkranen är stängd. Öppna vattenkranen.
Filtret i tilloppsslangen är igen- täppt.		Rengör filtret.
Tilloppsslangen är inte rätt an- sluten.		Kontrollera att anslutningen är korrekt.
	Tilloppsslangen är skadad.	Kontrollera att tilloppsslangen inte är skadad.

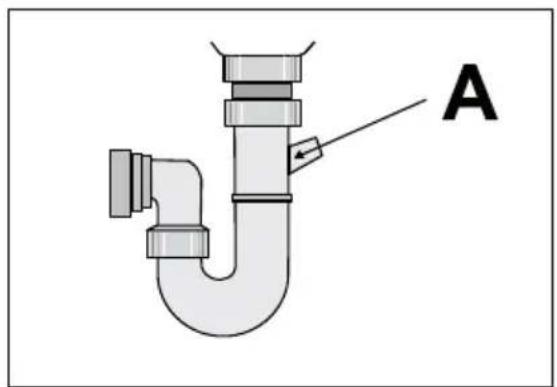

Produkten tömmer inte ut vatt- net.	Avloppsmuffen är blockerad. Rengör avloppsmuffen.
Tömningsslangen är inte rätt	ansluten.	Kontrollera att anslutningen är korrekt.
	Tömningsslangen är skadad.	Kontrollera att tömningsslang- en inte är skadad.
Översvämningsskyddet är akti- verat.	Stäng vattenkranen och kon- takta kundtjänst.
Diskprogrammet startar inte.	Luckan är öppen. Kontrollam- pan för luckan är tänd.	Stäng luckan.
Du har inte tryckt på touch-Stickkontakten sitter inte or-	kontrollen eller knappen Start.dentligt i eluttaget.	Tryck på touchkontrollen eller knappen Start.Sätt i stickkontakten ordentligt i eluttaget.
Säkringen i säkringsskåpet är	skadad.	Byt ut säkringen.
Fördröjd start är inställd. • Avbryt den fördröjda starten.		• När nedräkningen är klar startar diskprogrammet automatiskt.

Sätt på produkten efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta kundtjänst om felfunktionen inträffar igen.

Kontakta kundtjänst om andra larmkoder visas på displayen.

Viktiga uppgifter för kundtjänst finns på typskylten.

Anteckna denna information:

Diskresultat och torkning är inte tillfredsställande.

Problem Möjlig orsak	Möjlig lösning
Disken är inte ren. Diskprogrammet är inte lämpligt för diskgodset och smutsgraden.		Kontrollera att det valda diskprogrammet passar diskgodset och smutsgraden.
Diskgodset sattes inte rätt i korgarna, vattnet rörde inte vid alla ytorna.		Placera diskgodset rätt i kor-garna.
Spolarmarna kunde inte röra sig fritt. Felaktig placering av diskgodset i korgarna.		Kontrollera att disken inte har placerats så att den blockerar spolarmarna.
Filtren är igensatta eller fel-monterade.		Kontrollera att filtren är rena och korrekt monterade.
För lite eller inget diskmedel alls har använts.		Kontrollera att tillräckligt mycket diskmedel används.
Kalkfläckar på diskgodset.	Saltbehållaren är tom.	Fyll på avhärdningssalt i saltbehållaren.
Felaktig nivå på inställningen av vattenavhärdaren.		Justera vattenavhärdaren med rätt nivå.
Locket till saltbehållaren är inte stängt ordentligt.		Kontrollera att locket till salt-behållaren är stängt ordentligt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig belägg-ning på glas och porslin.	Spolglansdoseringen är för hög.	Minska spolglansdoseringen
Torkade vattendroppar på glas och diskgods.	Spolglansdoseringen är för låg. Öka spolglansdoseringen.
Diskmedlet kan också vara or-saken.	Använd en annan typ av disk-medel.
Disken är våt. Diskprogrammet saknade tork-ningsfas eller med förkortaf torkningsfas.	För effektivare torkning, låt luckan stå på glänt några mi-nuter.
Disken är våt och glanslös.	Spolglansfacket är tomt.	Fyll på sköljmedel i sköljmedels-facket.
Multitabfunktionen är på	(funktionen inaktiverar auto-matiskt sköljmedelsdosering-en).	Aktivera sköljmedelsdoseringen.

Aktivera spolglansdoseringen.

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll Delay-knappen och Start-knappen intryckta samtidigt tills programkontrollamporna AUTO, PRO och SILENT blinkar.
4. Släpp knappen Delay och Start.
5. Tryck på Option-knappen:
6. Indikatorlamporna för programmen AUTO och SILENT släcks.
7. Indikatorlampan PRO fortsätter att blinka.
8. Displayen visar inställningen för spolglans.

0d	Spolglansfacket är av.
1d	Spolglansfacket är på.

1. Tryck på Option för att ändra inställningen.
2. Stäng av produkten för att bekräfta.

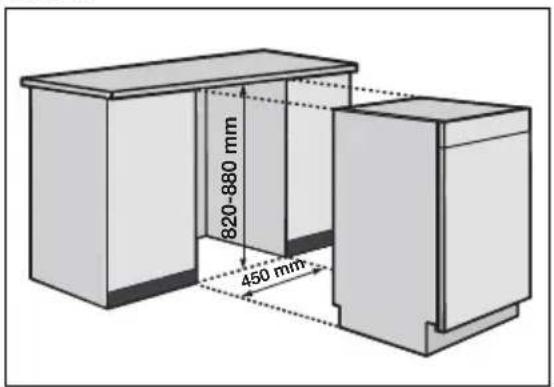

TEKNISKA DATA

Mätt Vikt		446 mm
	Höjd	818 - 878 mm
	Djup	580 mm
Elektrisk anslutning Nätspänning		220-240 V
	Total effekt	2100 W
	Säkring	10 A
	Frekvens	50 Hz
Vattentryck min.	max.	0,5 bar (0,05 MPa)8 bar (0,8 MPa)

Vattentillförsel1)	Kallt eller varmt vatten max. 60 °C
Kapacitet Kuvert 9

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

Om varmvattnet kommer från en alternativ energikälla (t.ex. bergvärme, fjärrvärme eller vindkraft) kan du använda en varmvattensanslutning för att minska energiförbrukningen.

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Återvinn material med symbolen ⚙. Sortera förpackningen i lämpligt kärl för att återvinna den.

INSTALLATION

Placera produkten intill en vattenkran och ett vattenavlopp. Installera produkten under en köksbänk eller en bänkskiva.

Se till att urtagets mått följer måtten på bilden.

Ångskydd

Sätt fast den självhäftande aluminiumfolien på framsidan av bänkskivan längs med diskmaskinen.

Justera diskmaskinens höjd

1. Ta bort den justerbara sockeln.

1. • För att höja produkten i framkant, vrid de två framfötterna moturs.
2. För att höja produkten baktill vrider du mittskruven moturs.

Montera diskmaskinen under bänkskivan eller bredvid andra enheter

VARNING

Se till att du monterar diskmaskinen under eller bredvid stadiga skåp- och bänkstommar för att förhindra personskador eller skador på maskinen.

Använd vinkeljärnen för att sätta fast diskmaskinen under bänkskivan eller bredvid andra enheter.

1. Sätt vinkeljärnen i spåren ovanpå diskmaskinen.

1. Använd skruvarna (på ovansidan eller på sidan) för att montera diskmaskinen. Kontrollera att skruvarna är åtdragna.

Justera diskmaskinens nivå

Med rätt nivå på diskmaskinen kan du stänga luckan ordentligt.

Om maskinens nivå inte är korrekt tar luckan emot i sidorna på skåpet. Lossa eller dra åt de justerbara fötterna för att justera maskinen i höjdled.

När du har justerat nivån på diskmaskinen sätter du tillbaka den justerbara sockeln på diskmaskinen.

Kontrollera att undersidan på den justerbara sockeln står jämnt på marken.

Anslut inloppsslangen till:

- Avloppsmuffen och sätt fast den under arbetsytan. Detta förhindrar att avloppsvatten från diskhon rinner tillbaka in i maskinen.

- Ett stigrör med lufthål. Den inre diametern måste vara minst 4 cm.

Lossa diskhons propp när diskmaskinen tömmer vatten för att förhindra att vattnet rinner tillbaka in i maskinen.

Förlängningen till tömningsslangen får inte vara längre än 2 m. Den inre diametern får inte vara mindre än slangens diameter.

Om tömningsslangen ansluts till ett tvättställs vattenlås tar du bort plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar ansamlas och täppa igen tömningsslangens förbindning.

En skyddsanordning hindrar det smutsiga vattnet från att gå tillbaka in i diskmaskinen. Om avloppsmuffen har en backventil kan denna hindra diskmaskinen från att tömma vattnet korrekt. Ta bort backventilen.
