TC 7060 - Torktumlare UPO - Gratis bruksanvisning och manual

Produkttyp	Torktumlare
Märke	UPO
Modell	TC 7060
Kapacitet (torr)	7 kg
Mått (B x H x D)	59,5 x 85,0 x 59,0 cm
Effekt	2200 W (typiskt)
Spänning	230 V
Program	Bomull, Syntet, Finlinné, Ull, Timer (kylning, 0-160 min)
Torkningsnivåer	Extra torr, Skåptorr, Strykfuktig, Mycket fuktig
Går att vända dörr	Ja (kräver tekniker)
Kondensavlopp	Ja, med valfri direktavloppsslang
Filter	Dörrfilter för ludd, öppningsfilter
Rengöring av kondensor	Var 2-3 månad
Invändig belysning	Ja (beroende på modell)
Staplingssats	Finns som tillvalsutrustning
Säkerhetsfunktioner	Dörrsäkerhetsbrytare, överhettningsskydd (typiskt)
Tillverkare	UPO

Vanliga frågor - TC 7060 UPO

Hur rengör jag luddfiltren?

Öppna dörren och dra dörrfiltret för ludd nedåt för att ta bort det. Ta även bort öppningsfiltret inuti trumöppningen. Skölj båda under varmt rinnande vatten, torka och sätt tillbaka.

Hur tömmer jag kondensvattenbehållaren?

Om du inte använder direktavlopp, dra ut den övre kondensvattenbehållaren (fig. 11). Töm genom det övre högra avloppshålet. Sätt tillbaka ordentligt. Om behållaren full-larmet blinkar, tryck på återställningsknappen (V) för att starta om cykeln.

Vad ska jag göra om torktumlaren inte startar?

Kontrollera att kontakten är isatt, uttaget fungerar, dörren är stängd och att START-knappen har tryckts in. Se till att programvredet inte står på STOP.

Varför torkar inte min tvätt ordentligt?

Kontrollera att luftutsläppet inte är blockerat, rengör luddfiltren och kondensorn. Välj även ett lämpligt program och torkningsnivå för tygtypen.

Hur byter jag dörrens öppningsriktning?

Denna operation bör utföras av en kvalificerad tekniker. Kontakta kundtjänst. Manualen anger att dörren kan vändas (fig. 8) men endast av auktoriserad service.

Kan jag stapla denna torktumlare ovanpå en tvättmaskin?

Ja, med den valfria staplingssatsen (säljs separat). Följ installationsanvisningarna noggrant, inklusive nivellering och fastsättning av fästen. Tung vikt – använd två personer.

Vad betyder larmet 'behållaren full'?

Den blinkande ikonen för behållaren full (Lv) indikerar att kondensatanken är full och måste tömmas. Torktumlaren stannar automatiskt. Efter tömning, tryck på larmåterställningsknappen (V) för att återuppta.

Hur ofta bör jag rengöra kondensorn?

Rengör kondensorn var 2-3 månad (eller efter cirka 30 cykler). Öppna bottendörren, vrid spakarna, ta bort kondensorn, tvätta med vattenstråle och torka noggrant innan du sätter tillbaka.

Vilka är de rekommenderade torkprogrammen för olika tyger?

För bomull upp till 7 kg, använd elektronisk fuktighetskontroll eller timer (0-160 min). Syntet upp till 3,5 kg, finlinné vid låg temperatur, ull endast med specifikt program. Kontrollera alltid klädselns etiketter.

Hur ändrar jag fördröjd starttid?

Tryck upprepade gånger på knappen för fördröjd start (R) för att ställa in en fördröjning från 1 till 16 timmar. Räknaren för fördröjd start (CR) visar de valda timmarna. Tryck på START för att aktivera; torktumlaren startar efter den inställda fördröjningen.

BRUKSANVISNING TC 7060 UPO

Tack för att ha valt en av våra produkter. Vi ber dig att noggrant läsa igenom bruksanvisningen före anslutningen och användningen av maskinen. Kunskapen om funktionsprinciperna garanterar ett korrekt och säkert utnyttjande av apparaten. Bruksanvisningen innehåller många användbara anvisningar angående funktionen, förutom maskinens tekniska detaljer som hjälper dig att optimera användningen av maskinen. Ifall av försäljning, eller överlåtelse av torkmaskinen, måste du komma ihåg att även överlämna bruksanvisningen till den nya användaren.

• Nivellering av torktumlaren 6
• Anslutning till elsystemet 6
- Reglering av tömningen av kondensvattnet utåt 6

• Försiktighetsåtgärder för tyger
- Beskrivning av kontrollpanel
- Rekommendationer före torkningen
- Programtabell
- Hur torka

7-9

UNDERHÅLL

- Intern belysning

• Tömning av kondensvattenbehållaren

• Rengöring och underhåll

- Felsökning

- Problemlösning

STAPLINGSKIT

• Säkerhet för staplingskit

9-11 9

10

10-11 1

11

12 12

ANMÄRKNINGAR OCH RÅD FÖR ANVÄNDAREN

TEKNIŠKA DATA

Mått:	Bredd:	59.5
	Höjd:	85.0
	Djup:	59.0
Max. kapacitet		7 kg. torr
Märkeffekt		se skylt för egenskaperna
Spänning		se skylt för egenskaperna

MODELL:

TILLVERKNINGSNUMMER:

INKÖPSDATUM:

Användningen av apparaten måste vara som torktumlare för hushållsbruk varje annan användning betecknas som olämplig och således farlig.
Förvara alltid denna bruksanvisningen i närheten av torktumlaren för att på så sätt kunna snabbt konsultera den vid behov.
Varje ändring eller försök att skada apparaten kan vara farlig för användaren och orsaka skador på produkten.
Vid leverans av den elektriska hushållsapparaten, kontrollera att den är oskadd från eventuella transportskador. Om du upptäcker skador kontakta omgående återförsäljaren.
▼ Täck inte torktumlaren med tvätt eller annat.
Vid placeringen av apparaten säkerställ att elkabeln inte viks eller trycks samman och att den är lättillgänglig, för eventuella ingrepp.
Stäng alltid luckan efter användningen av hushållsapparaten. På så sätt undviker du att barn lutar sig på luckan och välter torktumlaren.
Det är förbjudet för barn att använda maskinen utan tillsyn.
▼ Torka inte smutsiga plagg i torktumlaren.
Torka aldrig plagg som är nersmutsade med substanser som matolja, olja, aceton, alkohol, bensin, fotogen, fl äckborttagningsmedel, terpentin, vaxer.
Avlägsna dessa substanser med en varm tvätt och en extra mängd tvättmedel innan du lägger dem i torktumlaren.
Torka inte artiklar såsom skumgummi, latexgummi, regnkappor, vattentäta tyger, gummimattor artiklar och kläder eller förformade kuddar med block i svampgummi eftersom dessa kan smälta och skada andra tvättplagg eller till och med själva hushållsapparaten.
Mjukmedel för tyger, eller liknande produkter, ska användas enligt användningsanvisningarna på förpackningen
Om hushållsapparaten säljs eller ges bort, kom ihåg att även leverera denna manual som gör det möjligt för den efterföljande användaren att använda torktumlaren på ett rätt och säkert sätt.
Försök inte att själv reparera fel på apparaten eftersom reparationer utförda av ej fackman kan orsaka allvarliga skador och frånta dig rätten till garantireparationer.
▼ Reparationer på apparaten kan uteslutande

utföras av personal auktoriserad av servicecentren. Enbart originalreservdelar ska användas för reparationerna.

Centrifugera eller vrid ur tvätten väl innan du lägger den i torktumlaren. Väl centrifugerad tvätt torkar fortare.
Rengör fi ltret ordentligt varje gång du använder torktumlaren, för att på så sätt säkerställa en perfekt cirkulation av luften.
Sätt inte i och dra inte ur stickproppen ur eluttaget med våta händer.
▼ Maskinen ska anslutas till ett jordat eluttag i överensstämmelse med säkerhetskraven.
Det är förbjudet att ansluta maskinen med förlängningskablar eller fl eruttag.
▼ Utsätt inte apparaten för atmosfärisk inverkan.
Kom ihåg att skilja apparaten från elnätet vid översyner och rengöringar. Om du vill skilja maskinen från eluttaget dra inte i elkabeln utan i stickproppen.
Den här apparaten är märkt i överensstämmelse med Europa direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Genom att säkerställa att denna produkt kasseras på rätt sätt, bidrar användaren att förebygga de potentiellanegativa följderna för miljön och hälsan.

Symbolen

produkten eller i den

medföljande dokumentationen anger att denna produkt inte ska hanteras som hushållsavfall utan lämnas in till en lämplig miljöstation för åte rvinning av elektriska och elektroniska apparater.

Gör dig av med den enligt de lokala bestämmelserna för avfallsbortskaffande.

För ytterligare informationer om behandling, återvinning av den här produkten, kontakta lämpligt lokalkontor, insamlingsservicen för hushållsavfall eller affären där du köpt den.

WARNING!!! Ytorna på vilka den här symbolen visas kan bli varma under funktionen.

TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVENTUELLA OLYCKOR ORSAKADE AV URAKTLÅTENHET ATT FÖLJA SÄKERHETSBESTÄMMELSERNA OCH ANVÄNDNINGSANVISNINGARNA

BESKRIVNING AV MASKINEN

1 Trumlucka.
2 Filter för trumlucka.
3 Övre kondensvattenbehållare*

(Om tömningsslangen för kondensvatten inte är direkt ansluten till avloppet, samlas kondensvattnet i den här behållaren).

4 Kontrollpanel.
5 Torktumlaretrumma.

6 Trumöppningsfi Iter.
7 Märkplåt med tekniska egenskaper.
8 Undre kondensvattenbehållare*.
9 Justerbara fötter.
10 Kondensatorlucka.
11 Undre lucka.
12 Serienummer

* närvarande beroende på modell

Kitet för torkning av ömtåliga plagg eller skor, består av ett löstagbart galler för att torka plagg som behöver särskild behandling.

INSTALLATION AV MASKINEN

INSTALLATION

▼ Installationen ska utföras av behörig fackman, i överensstämmelse med tillverkarens anvisningar, eftersom en felaktig installation kan orsaka person- och sakskador.
Förvara inte torktumlaren i lokaler där den kan frysa. Frosten kan äventyra elektroniken.
▼ Placera torktumlaren i en lokal med ventilation.
Täck inte över ventilationshålet på baksidan (fi g. 2) och placera den inte på tjocka heltäckningsmattor.
Rengör torktrumman invändigt med en fuktig trasa för avlägsna eventuellt damm som avsatts.

OBS!!! Ett staplingskit MÅSTE installeras om produkterna staplas.

Obs! Om torktumlaren placeras ovanpå en tvättmaskin eller annan produkt, vänligen läs informationen om staplingskitet.

NIVELLERING AV TORTUMLAREN

Justerbara fötter. Ställ torktumlaren i vertikalt läge så att den står stadigt på alla fyra fötterna. Nivellera maskinen genom att justera fötterna som beskrivs nedan

▼ Lyft upp maskinen något.

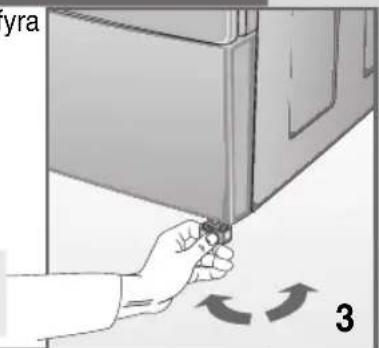

Justera fötterna vid den rätta höjden (fi g. 3).
▼ Sänk ner maskinen.

OBS!: En dåligt nivellerad maskin kan skada lagren och göra så att de förslits i förtid. Den här maskinen behöver inte fästas vid golvet.

ANSLUTNING TILL ELSYSTEMET

Säkerställ att spänningen angiven på märkplåten med de tekniska data som sitter på baksidan av apparaten, motsvarar elnätet.
Jordfelsbrytare, elkablar och nätuttag måste har parametrar som stöder max. belastningen angiven på märkplåten.
Efter installationen ska åtkomsten till elnätet garanteras av en omnipolär strömbrytare.
Eluttaget till vilket maskinen ansluts måste vara jordat. Om så inte är fallet, frånsäger sig tillverkaren allt ansvar för eventuella olyckor (fi g. 4).
Om elkabeln är på något sätt skadad, kontakta det specialiserade servicecentrat.
Det är förbjudet att ansluta torktumlaren till elnätet med indirekta element såsom förlängningskablar eller fl eruttag.
Placera apparaten så att elkabeln är lättillgänglig för att kunna dra ut den om så skulle behövas.

Viktigt: Vid slut av torkcykel, skilj torktumlaren från elnätet för att förhindra att ett barn eventuellt kan sätta den i funktion.

REGLERING AV TÖMNINGEN AV KONDENSVATTNET UTÄT

Det är möjligt att samla upp kondensvattnet i behållaren (fi g. 10), men det är även möjligt att ansluta slangen direkt till avloppet.

Då elimineras vattnet med pump.

Om du vill ansluta kondensvattenslangen direkt till avloppet, gå tillväga som följer:

Innan du påbörjar något moment, dra ut stickproppen ur eluttaget.

Dra i slangen som sitter på maskinens baksida för att dra ut den ur dess säte (fi g. 5/6) och för in den i avloppet.

Tryck på högersidan av luckan (fi g. 7) (luckan öppnas). Om luckan har hängts om tryck på den vänstra sidan.

Det är möjligt att ändra öppningsriktningen på trumluckan enligt dina behov (fi g. 8).

OBS!: Detta moment måste uteslutande utföras av behörig fackman.

Om du är osäker om tygtyp, kontrollera etiketten i plagget.

Nästan alla plagg som kan torkas anger speciellt att de är lämpade för maskintorkning.

För att undvika statisk elektricitet i plaggen, använd ett mjukmedel under tvättmaskinens sköljningscykel.

Avlägsna genast syntetplagg ur trumman för att undvika att de blir skrynkliga.

REKOMMANDATIONER FÖRE TORKNINGEN

DELNING AV TVÄTTEN

Innan du torkar tvätten, centrifugera den med ett varvtal lämpligt för tvättypen. Genom att centrifugera den med maximalt tillåtet varv- tal, sparar du upptill 35 % energitid. Ju högre centrifugeringshastighet, desto bättre torkning erhålls. Användningen av mjukmedel i tvätten gör det möjligt att erhålla en bättre torkning och en tidsbesparing. Innan du torkar tvätten i hus- hållsappa raten, kontrollera om den är lämplig för mekanisk torkning. Se därför symbolerna angivna på tvättrådsetiketterna.

Om du inte hittar någon torkningssymbol på etiketten, följ följande regler:

Vit/färgad tvätt och skrynkelfri tvätt torkas vid normal temperatur med det speciellt valda torkningsprogrammet.

▼ Torka alltid ömtålig tvätt, t.ex. akrylplagg, vid låga temperaturer.

Allmänna råd:

Jerseytyg drar ofta ihop sig inte bara under tvätten men även under torkningen.

Hellinne.

▼ Torka enbart om det är angivet av tillverkaren på tvättetiketten.

Annars kan tyget bli strävt.

▼ Torka inte mörkfärgad tvätt med ljusfärgad; detta för att undvika att den bleks.

9

P. Programvred. Används för att välja de önskade programmen enligt tygtyp och torkbehov. Förutom att släcka displayen har STOPP-läget också funktionen att återställa maskinen. Om du för någon anledning vill byta program eller att lägga till tvätt, vrid helt enkelt vredet till STOPP, välj det nya programmet och tryck på knappen START.

OBS!: Observera!! Du rekommenderas att använda denna funktion enbart om det är ytterst nödvändigt och om återställningsprogrammet har körts i mindre än 3 minuter.

OBS!: På vissa modeller med programmet Delay inställt, eller vid cykelslut, släcks displayens bakbelysning efter några minuter. Tryck på vilken knapp som helst för att tända den på nytt.

S. Startknapp. Tryck på den här knappen för att starta den inställda torkcykeln.

Ls. Lysdioden Start. Släckt anger läget "STOPP"; Tänt med fast sken anger program pågår; Snabbt blinkande anger att det valda programmet är klart att startas; Långsamt blinkande anger programslut.

U. Väljarknappen för torkningen är till för att välja önskad fuktighetsgrad i programmen med elektronisk kontroll, och tiden för de manuella programmen. Inte alla tillvalsfunktioner är tillgängliga för alla progra m.(se:"PROGRAMTABELL")

LR. Ikonerna för torkprogrammet med elektronisk kontroll är 4, den valda blinkar medan de andra 3 förblir med fast sken. Med startad cykel förblir enbart den valda tänd.

Cr. Torkningstimer. Visar den inställda tiden med steg på 20 minuter till max 2 timmar och 40 minuter för bom ullsprogrammet och 2 timmar för syntetprogram.

C. Knappen uteslutning summer. Utesluter summerfunktionen som annars är alltid aktiv, valet memoreras även när apparaten stängs av. Beepsignalerna är som följer:

1 långt beep (cykel startad)

4 långa beep (cykel avslutad)

4 korta beep (trumrotering för funktionen skryn-kelfri)

V. Larmåterställningsknappen för behållare. Används för att starta torkcykeln efter tömningen av kondensvattenbehållaren (fi g. 11)

Lv. När larmikonen för full behållare blinkar anger den att behållaren är full och att det är nödvändigt att tömma den (cykeln stoppas); fast sken, efter att ha satt tillbaka behållaren anger att funktionen håller på att startas; släckt anger att säkerheten är återställd (cykeln startar på nytt).

A. Knappen skrynkelfri aktiverar funktionen vid slutet av torkcykel och tvätten invändigt torktumlaren fortsätter att rotera i en riktning och sedan i den andra i ytterligare sextio minuter för att reducera skrynklingen. Varje rotering signaleras av summern med korta beep.

H. Tryckknappen skynkelfri senarelägger torkning. Används för att låta tvätten rotera i trumman under den senarelagda starten för att reducera skrynklingen.

lh. la. lc. Ikonerna summer, skrynkelfri och senarelägg start visade på displayen anger att funktionen är aktiv.

R. Knappen senarelägg start gör det möjligt att senarelägga torkningen till ett max på 16 timmar. Vid varje tryck senareläggs starten en timma. Om du trycker på knappen START anges aktiv fördröjare på displayen med symbolen h blinkande. Maskinen väntar antalet inställda timmar och startar sedan torkcykeln automatiskt.

Om strömavbrott inträffar medan senareläggningsfunktionen är aktiv annulleras funktionen. Genom att trycka på START startar torkcykeln omgående.

Qr. Räknare för senarelagd start visar den inställda tiden med steg på en timma upp till ett max. på 16 timmar.

PROGRAMTABELL

PROGRAM MED ELEKTRONISK KONTROLL AV FUKTIGHETEN

TYG	MAX. TVÄT-TKAPACITET	EXTRA TORR	SKÅPSTORR	STRYKTORR	MYCKET FUKTG
BOMULL	7.0 kg.
SYNTET	3.5 kg.
OMTÅLIGA	3.5 kg.	—	II	a	∅
YLLE	1.5 kg.	—	II	a	—

TIDSPROGRAM
BOMULL	7.0 kg.	0-160 min.
SYNTET	3.5 kg.	0-120 min.
AVKYLNING	20 min

HUR TORKA

1) Lägg i tvätten i trumman och stäng luckan.
2) Med torra händer, sätt i torktumlarens stickpropp i eluttaget.
3) Vrid programvredet till Stopp för att återställa eventuella tidigare program, vrid det sedan till det mest lämpliga programmet för tygtypen.
4) Välj med torktumlarens väljarknapp den önskade fuktighetsgraden (Se Programtabell).
5) Välj de önskade tillvalsfunktionerna med de respektive knapparna.
6) Tryck på knappen START för att starta torkningen.

7) Efter avslutad torkning som signaleras av att lysdioden start blinkar, av summern och meddelandet END på displayen vrid tillbaka väljaren till läget STOPP
8) Öppna trumluckan och ta ut tvätten.
9) Stäng luckan igen.
10) Med torra händer dra ut torktumlarestickpropen ur eluttaget.

UNDERHÅLL

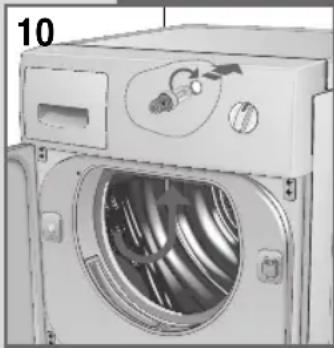

INTERN BELYSNING

Belysningen är invändig.

För att byta lampan gå tillväga som följer:

▼ Skilj stickproppen från eluttaget eller slå ifrån huvudströmbrytaren;
Avlägsna lampskyddet;
▼ Dra ut lampan (fi g. 10);
▼ Observera!! avänd inte lampor på mer än 15 W!
▼ Montera lampskyddet på nytt.

TÖMNING AV KONDENSVATTENBEHÅLLAREN

Om den inte har anslutits direkt till avloppet samlas kondensvattnet upp i behållaren (fi g. 11). Behållaren ska tömmas efter varje torkcykel.

För att tömma den gå till väga som följer:

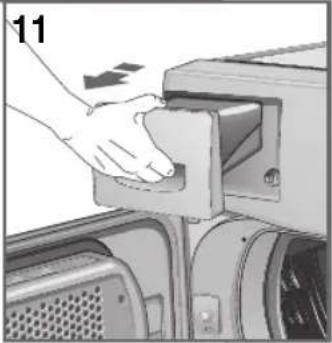

▼ Dra ut behållaren ur torktumlaren (fi g. 11);

Töm behållaren; tömningsöppningen sitter på den övre högra sidan (fi g. 12);
▼ Efter att ha tömt den sätt tillbaka den ända till botten;
När du glömmer att tömma behållaren eller när den fylls under torkningen, blinka larmlysdioden för kondensvattenbehållaren och torktumlaren stannar. Gå senare tillväga som beskrivits ovan.
För att fortsätta det avbrutna programmet, tryck på knappen (V) återställning av behållarelarmet (fi g. 9).

Slå av spänningen på apparaten innan du börjar rengöra den. Det är viktigt att rengöra apparaten efter varje tvätt, för att spara tid för torkningen och således energi.

1. Filter för trådar i luckan (fi g. 13).
2. Filter för trådar i maskinöppningen (fi g. 14).
3. Kondensator (fi g. 15).
   Avlägsna fi ltret genom att dra det uppåt och rengör det (fi g. 13).
   Dessutom är det möjligt att avlägsna de båda fi ltren för trådar från maskinöppningen och rengöra dem (fi g. 14).

OBS!: Närvaro av fi brer i fi ltret beror inte på torkningen. Trådarna kommer från trasiga tygfi brer eller upprivna tyger under tvätten och framförallt från förslitning av klädesplagget.

Rengöringen är enklare om du låter varmt vatten rinna över.

Det rekommenderas att rengöra kondensatorn två eller tre gånger per år (fi g. 15/18).
- Öppna luckan och vrid spaken till vertikalt läge och avlägsna locket (fi g. 15).

▼ Vrid de 3 spakarna till vertikalt läge och dra ut kondensatorn (fi g. 16).

Tvätta kondensatorn på fram- och baksidan och på sidorna genom att rikta vattenstrålen såsom visas på (fi g.17/18).

För att erhålla en perfekt avdropning lägg kondensatorn på sidan på en handduk.

När den har torkat, återmontera kondensatorn genom att utföra momenten i motsatt ordning.

IFELSÖKNING

Alla elektriska apparater är utsatta för fel.

Kom ihåg att i dessa fall måste man kontakta en kvalifi cerad tekniker. Men du kan själv lösa många problem som uppträder.

Viktigt: Ifall av felfunktion, kom ihåg att omgående skilja maskinen från elnätet.

Innan du kontaktar vårt servicecentra, kontrollera följande angivna punkter.

PROBLEMLÖSNING

Om maskinen inte startar

- säkerställ att:

1) Du har utfört anslutningen till elnätet.

2) Att eluttaget är funktionsdugligt:

2a) ingen säkring har gått. (Kontrollen är lätt, det räcker med att ansluta en annan apparat såsom en bordslampa).

2b) Alla anvisningar i bruksanvisningen har följts.

Om maskinen inte startar

- säkerställ att:

1) Luckan är ordentligt stängd.

2) Startknappen har tryckts.

Tvätten torkar inte

- säkerställ att:

1) Hålet för luftutloppet inte är täppt.

2) Rengör luddfi Iter och kondensator.

3) Filtret inte är tilltäppt. (Kom ihåg när du öppnar luckan att torktumlarens inre delar och tvätten kan vara mycket varma).

Efter att ha utfört de ovan beskrivna momenten och apparaten fortfarande inte fungerar korrekt meddela felet till det närmaste servicecentrat. Uppge vänligen modell, tillverkningsnummer och typ av fel. Dessa informationer gör det möjligt för teknikern på servicecentrat att förse sig med de nödvändiga reservdelarna och, således, garantera en snabb och effektiv utföring av reparationen.

Inuti produkten, fi nns ett tillgängligt tillbehör för att komplettera installationen och möjliggöra att torkaren monteras ovanpå en frontmatad tvättmaskin, och således spara utrymme. Om torktumlaren staplas ovanpå en tvättmaskin, MÅSTE staplingskitet användas. Installatören kontrollerar om din tvättmaskin är lämplig för denna typ av installation.

SÄKERHET FÖR STAPLINGSKIT

Din och andras säkerhet är ytterst viktig.

Denna manual innehåller talrika rekommendationer och varningar för en säker användning av detta staplingssystem. Vi rekommenderar att du noggrant läser igenom och följer dessa anvisningar och de nämnda säkerhetsvarningarna.

SÄKERHETSVARNINGSSYMBOL

Denna symbol varnar dig för potentiella faror som kan vara livshotande för dig och/eller andra personer. Alla säkerhetsvarningar föregås av varningssymbolen och ordet "FARA" eller "WARNING". Dessa ord betyder följande:

FARA: Om denna varning INTE iakttas omgående, kan handlingen leda till allvarlig skada eller död.

FARA: Om denna varning INTE iakttas omgående, kan handlingen leda till allvarlig skada eller död.

Alla säkerhetsvarningar ger precis information om den potentiella faran, metoderna som ska användas för att reducera olycksrisken och följderna av åsidosättandet av de givna anvisningarna.

INSTALLATIONSANVISNINGAR

UTRUSTNING OCH DELAR

Innan du påbörjar installationen, anskaffa de nödvändiga verktygen och delarna.

Nödvändiga verktyg och utrustning

▼ TORX®† T20 skruvmejsel
▼ 24 mm skruvnyckel
2 hörndelar av expanderad polystyren tagna från förpackningsmaterialet
▼ 1 mjuk trasa och vatten med diskmedel

Levererade delar (fi g.17)

Öppna kitet ochkontrollera att alla delar fi nns med.

A. Fotankare
B. Konsoler
C. B. C. TORX®† skruvar

TORX®† ÄR DET REGISTRERADE VARUMÄRKET AV TEXTRON INNOVATIONS INC.

17
A

B

C

INBYGGD ELLER SKÅPINSTALLATION

VIKTIGT: Tvättmaskins-/torktumlarstapeln kan även installeras i en nisch eller ett skåp. För detta ändamål, kontrollera placeringen av vattentillförselventilerna och det jordade eluttaget. Om några ändringar behöver göras på vattentillförselventilerna, eluttaget eller elkabeln, be servicecentrat att utföra arbetet. De nedanstående visade måtten refererar till minimumutrymmet som krävs.

Ett ytterligare utrymme ska lämnas för att underlätta installationsarbetet och underhållsändamål.

INBYGGD ELLER SKÅPINSTALLATION

Ytterligare utrymme kan krävas för att kompensera formen av väggar, dörrar och golv (fi g. 18).

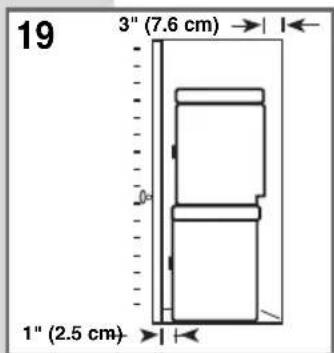

Det är tillrådligt att lämna ett ytterligare utrymme på 2.5 cm på torktumlarens sidor för att reducera överföringen av vibrationer och oväsen (fi g. 19).

Om stapeln ska installeras i skåp med enkel lucka, ska den övre och undre delen av luckan åtminstone förses med en minimum ventilation (fi g. 20).

En jalusilucka med motsvarande antal ventilationsöppningar kan också användas (fi g. 20).

NIVELLERING AV TVÄTTMASKINEN

1. Med hjälp av 2 eller fler personer, flytta tvättmaskinen så nära som möjligt till dess slutliga installationsplats.
2. Nivellera tvättmaskinen som beskrivits i tvättmaskinens bruksanvisning.

WARNING: Tung vikt. Använd två eller fl er personer för att transportera och installera tvättmaskinen.

ÅSIDOSÄTTANDE AV DENNA VARNING KAN LEDA TILL RYGGSKADA ELLER ANNAT.

FASTSÄTTNING AV STAPELKONSOLERNA

1. Placera de två hörnbitarna i expanderad polystyren på golvet.
2. Med hjälp av två eller fl er personer, ta ett fast grepp i tvättmaskinskroppen och sänk ner den med framsidan nedåt på den expanderade polystyrenen.

WARNING: Tung vikt. Använd två eller fl er personer för att transportera och installera torktumlaren.

ÅSIDOSÄTTANDE AV DENNA VARNING KAN LEDA TILL RYGGSKADA ELLER ANNAT.

FASTSÄTTNING AV STAPELKONSOLERNA

1. Avlägsna de två skruvarna från torktumlarens botten och förvara dem (enbart för ventilerade torktumlarmodeller).
2. Fäst de två konsolerna på tvättmaskinens bakkant, som visas (fi g. 22), med de två skruvarna levererade med kitet.

A. Avlägsna de två skruvarna (enbart för ventilerade torktumlarmodeller fi g. 22).

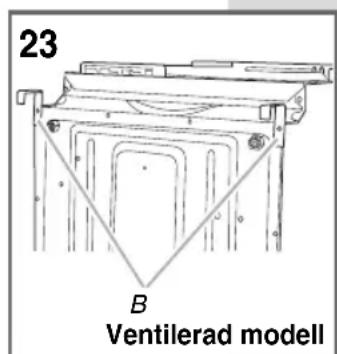

B. Fäst konsolerna (fi g. 23/24).

1. Använd en 24mm skruvnyckel för att skruva i de fyra fötterna på torktumlaren så långt det går och i kontakt med torktumlarens botten. Använd inte överdriven kraft.
2. Placera torktumlaren i upprätt läge.
3. Använd den mjuka trasan och vattnet med diskmedel för att rengöra tvättmaskinens ovansida. Detta för att säkerställa att de levererade adhesiva fotstöden fäster ordentligt på ytan.

INSTALLERING AV TORKTUMLAREN OVANPÅ TVÄTTMASKINEN

1. Med hjälp av 2 eller fler personer, lyft upp torktumlaren och placera den ovanpå tvättmaskinen. Säkerställ att staplingskonsolerna är placerade bort från tvättmaskinens bakkant.

WARNING: Tung vikt. Använd två eller fl er personer för att transportera och installera torktumlaren.

ÅSIDOSÄTTANDE AV DENNA VARNING KAN LEDA TILL RYGGSKADA ELLER ANNAT.

INSTALLATION AV TORKTUMLARE OVANPÅ TVÄTTMASKINEN

1. Skjut fram torktumlaren mot tvättmaskinens front.

Staplingskonsolerna skjuter över tvättmaskinens bakkant och på plats (fi g. 25/26).

Förankring av torktumlarens framfötter

1. Luta torktumlaren bakåt för att lyfta av de två framfötterna på tvättmaskinen. Håll torktumlaren i detta läge och fäst en av fotankarna på en av torktumlarens framfötter. Referera till den långsides fi guren för rätt placering av fotankaret (fi g.27).
   A. När installationen är slutförd, ska denna kant vara synlig framifrån.
2. Avlägsna fi Imen som täcker adhesiven på fotankarets undre del.

VIKTIGT: Adhesiven fäster omgående på kontakten. Säkerställ därför att fotankaret är i rätt läge innan det kommer i kontakt med tvättmaskinen. Om tvättmaskins-/torktumlarstapeln måste fl yttas till en annan plats i framtiden, ska fotankarna inte avlägsnas. När de en gång har tagits bort, kommer fotankarna inte längre att kunna fästa på ytan.

1. Håll fotankaret i läge och flytta torktumlaren ovanpå tvättmaskinen. Fotankaret förblir i rätt läge, fasthäftat ovanpå tvättmaskinen.
2. Upprepa momentet för den andra framfoten.

1. Kontrollera att de båda konsolerna på tvättmaskinens baksida är fast förankrade på plats. Om det fi nns något spel i konsolerna, använd en 24mm skruvnyckel för att dra åt de två bakre fötterna på to rktumlaren för att säkerställa att konsolerna är fast förankrade till tvättmaskinens bakkant.
2. Lyft torktumlarens framsida för att justera de två framfötterna till samma höjd som bakfötterna.
3. Placera ett vattenpass på torktumlarens ovansida för att säkerställa att den står korrekt. Kontrollera först nivån från en sida till den andra, sedan från framsidan till baksidan.

Om tvättmaskinen och torktumlaren inte är vågräta, justera torktumlarens fötter så mycket som är nödvändigt och upprepa kontrollen med vattenpasset.

Arvoisa asiakas,

TURVAVAROITUKSEN MERKKI

1. Trådfi lter i lågen (fi g. 13).

2. Trådfi Iter i pålæsningsåbning (fi g. 14).

3. Kondensator (fi g. 15).
