BRUKSANVISNING SE25A262EU SIEMENS

sv Innehållsförteckning

Säkerhetsanvisningar 3. ..... Programöversikt 14. .....

Lära känna diskmaskinen 4. Diskning 15

Avhärdaren 5. ........ Underhåll och skötsel 17.....

Fylla på specialsalt 6. . . . . . . Felsökning 19. . . . . .

Fylla på sköljglansmedel 7. . . . Ringa en serviceverkstad 21. . .

Olämpligt diskgods 8. ........ Råd ........ 21

Plocka in disk 9.... Installation 22.....

Rengöring 12.

• Kontrollera genast förpackningen och diskmaskinen för att upptäcka eventuella transportskador. Börja inte använda en skadad maskin utan ta kontakt med leverantören.
• Ta hand om förpackningsmaterialet i vederbörlig ordning.
• Wellpappen består till övervägande del av returpapper.
• Förpackningsmaterial av polystyren har producerats utan användning av halogenerade kolväten.
• Polyetylen-folie (PE) består till en del av återanvänt material.
• Träramen (om sådan finns) är av obehandlat restvirke.
• Spännband (om sådana förekommer) består av polypropylen (PP).

Vid installation

• Utför installation och anslutning enligt installations- och monteringsanvisningarna.
• Vid installationen får diskmaskinen inte vara ansluten till elnätet.
• Förvissa dig om att vägguttaget är jordat enligt föreskrifterna.
• Spänning och ström från vägguttaget måste stämma med uppgifterna på typskylten.
• För att diskmaskiner avsedda för inbyggnad ska stå stabilt får de endast placeras under bänkskivor som är fastskruvade i skåp på båda sidor.
• Efter installationen måste man kunna komma åt vägguttaget.
• Denna apparat är avsedd att användas i ett uppvärmt bostadsutrymme. Användning i andra utrymmen kan medföra skador på produkten eller nedsatt funktion som t.ex.frysrisk för kvarvarande vatten i produkten. Tänk på att fuktig och salthaltig miljö kan påverka produkten negativt.

— Endast vissa modeller: Plasthöljet vid vattenanslutningen innehåller en elektrisk ventil. I tilloppsslangen finns anslutningsledningarna. Skär inte av denna slang, doppa inte plasthöljet i vatten.

Varning

Om produkten inte står i en nisch och en av sidoplåtarna är åtkomlig, måste dörrgångjärnsområdet av säkerhetsskäl beklädas på sidan (fara för personskador). Skydden kan beställas som extra tillbehör hos service eller i fackhandeln.

Vid daglig användning

• Använd diskmaskinen endast för angivet ändamål: Diskning av hushålls-disk.
• Stå eller sitt aldrig på luckan när den är öppen. Diskmaskinen kan tippa.
• Drick aldrig det vatten som finns inne i diskmaskinen.
• På grund av explosionsrisken får lösningsmedel aldrig användas inne i diskmaskinen.
• Om luckan öppnas under programmets gång måste det göras mycket försiktigt. Vatten kan nämligen spruta ut ur maskinen.

Om det finns barn i hushållet

• Låt inte små barn använda eller leka med diskmaskinen.
• Se till att barn inte kan komma åt maskindiskmedel och sköljglansmedel.
• Håll små barn borta från en öppnad diskmaskin eftersom det kan finnas rester av maskindiskmedel i den.

sv

Barnsäkring \*

* endast vissa modeller Se teckningarna på omslaget.

40 koppla in barnsäkringen
41 öppna dörren med barnsäkringen inkopplad
42 koppla ur barnsäkringen

Vid skador

• Reparationer och övriga ingrepp får endast utföras av fackman.
• Vid reparationer och ingrepp får inte maskinen vara ansluten till elnätet. Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen. Dra i stickkontakten, inte i sladden. Skruva åt vattenkranen.

Vid skrotning

• För att förhindra framtida olyckor ska uttjänta diskmaskiner genast göras obrukbara. Dra ut stickkontakten ur vägguttaget, klipp av sladden så nära maskinen som möjligt och förstör låset.
• Se till att maskinen skrotas på rätt sätt.

Varning

Barn kan bli instängda i maskinen (fara för kvävning) eller hamna i andra farliga situationer.

Därför skall man dra bort nätkontakten samt kapa nätsladden och avlägsna den. Förstör även låset så att luckan inte längre går att stänga.

När du kör diskmaskinen första gången behöver du:

• Salt
• Diskmedel
  – Sköljglansmedel

Använd endast produkter som är lämpade för diskmaskiner.

Lära känna diskmaskinen

Längst bak i bruksanvisningen finns bilder på manöverpanelen och det inre av diskmaskinen. Vik ut uppslaget och titta på dem samtidigt som du läser texten. Denna bruksanvisning gäller för flera modeller och därför kan vissa skillnader förekomma i de detaljer som syns på bilderna.

Manöverpanelen

1 Huvudströmbrytare
2 För att öppna luckan
3 Sifferindikator
4 Välja starttid
5 Tangent för diskning i övre diskkorgen *
6 Programtangenter
7 Saltpåfyllningsindikator
8 Sköljglanspåfyllningsindikator

Diskmaskinens inredning

20 Övre diskkorg med kopphylla
21 Extra bestickkorg till den övre diskkorgen *
22 Övre spolarm
23 Undre spolarm
24 Behållare för specialsalt med påfyllningsindikator *
25 Silar
26 Bestickkorg
27 Undre diskkorg
28 För att öppna och stänga diskmaskinen
29 Behållare för sköljglansmedel samt påfyllningsindikator
30 Diskmedelsfack
31 Typskylt

* endast vissa modeller

Avhärdaren

Diskmaskinen behöver mjukt, d v s kalkfattigt vatten för att kunna diska ordentligt. I annat fall får diskgodset och maskinens inre vita kalkfläckar och be- läggningar. Vattenledningsvatten över en viss hårdhetsgrad måste avhärdas, d v s avkalkas. Detta sker med hjälp av ett specialsalt i diskmaskinens avhärdare. Inställningen och saltmängden är beroende av hur hårt vattenlednings- vattnet är.

Så här ställer du in avhärdaren

• Ta kontakt med det lokala vattenverket för att ta reda på vilken hårdhetsgrad vattnet har.
• Hämta inställningsvärdet från vattenhärdhetstabellen.

Vattenhärdhetstabell

°dH	°fH	°Clarke	mmol/l
0 - 6	0 -11	0 - 8	0 -1,1
7 - 8	12-15	9 -10	1,2-1,4
9 -10	16-17	11-12	1,5-1,8
11-12	18-21	13-15	1,9-2,1
13-16	22-29	16-20	2,2-2,9
17-21	30-37	21-26	3,0-3,7
22-30	38-54	27-38	3,8-5,4
31-50	55-89	39-62	5,5-8,9

- Håll programtangenten B intryckt och slå på huvudströmbrytaren 1. Släpp sedan tangenterna. Indikatorn för tangenten B samt den i fabriken inställda sifferindikeringen 4 blinkar.

Gör så här för att ändra inställningen: Tryck in tangenten B.

För varje gång tangenten trycks in höjs värdet ett steg. Efter värdet 7 hoppar indikatorn tillbaka till 0.

- Slå ifrån huvudströmbrytaren 1. Det inställda värdet lagras.

För avhärdningsanläggningens regeneringsfunktion behövs ca 4 liter vatten. Vattenförbrukningen per sköljning höjs därigenom beroende på vattenhårdhetsinställning med 0 till maximalt 4 liter.

sv

Så här verkar saltet

Under diskningens gång spolas saltet automatiskt in i avhärdaren och löser kalken där.

Den kalkhaltiga lösningen pumpas ur diskmaskinen. Avhärdaren är sedan åter i beredskapsläge.

Denna avhärdningsprocedur fungerar endast om saltet har lösts i vatten.

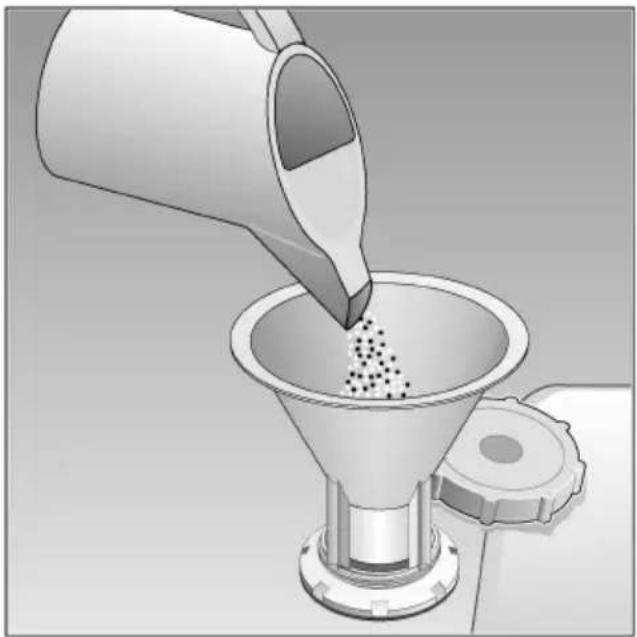

Öppna skruvlåset till behållaren 24.

Före första användningen måste du fylla på ca 1 liter vatten i saltbehållaren.

Använd därvid medföljande påfyllningskanna.

Fyll sedan på så mycket salt (inte

hushållssalt) att saltbehållaren blir full (max 1,5 kg). När saltet fylls på trängs vattnet undan och rinner bort.

Därför bör påfyllningen alltid ske omedelbart innan diskmaskinen startas. (Detta för att undvika korrosion.)

Därigenom uppnår du att ev. överskott av saltlösning omedelbart späds ut och sköljs bort.

Torka bort ev. spill vid behållaren och skruva igen den utan att locket hamnar snett.

Saltpåfyllningsindikatorn 7 på instrumentpanelen lyser till att börja med och slocknar först efter någon tid, när tillräckligt hög saltkoncentration erhållits.

Obs!

Vid inställningsvärdet 0 får inget salt fyllas på eftersom inget salt förbrukas och avhärdaren är avstängd. Vid värdena 1 till 7 måste salt fyllas på.

Varning!

Häll aldrig maskindiskmedel i saltbehållaren.

Avhärdardningsanläggningen förstörs då.

Saltpåfyllningsindikator

Fyll på salt omedelbart före nästa diskning när saltpåfyllningsindikatorn 7 på manöverpanelen lyser.

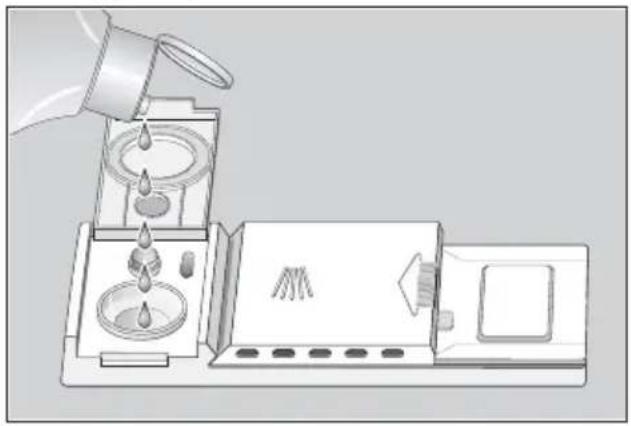

Fylla på sköljglansmedel

Använd sköljglansmedel för att få blänkande glas och fläckfri disk.

- Fäll upp locket till behållaren 29 för sköljglansmedel.

Tryck på markeringen ⬆ på locket till sköljglansbehållaren och lyft locket samtidigt genom att ta tag i öglan ⬆.

• Fyll på sköljglansmedel ända tills indikatorn blir mörk.
• Stäng locket så att det hörs att det snäpper igen.

Använd endast sköljglansmedel avsett för diskmaskiner för hushållsbruk. Torka upp eventuellt spill av sköljglansmedel med en trasa eftersom det annars kan bildas alltför mycket skum vid nästa diskning.

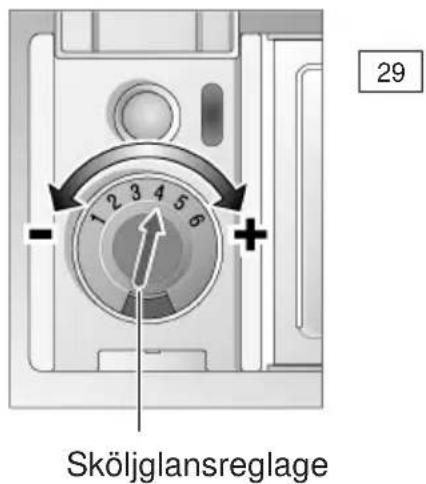

Ställa in mängden sköljglansmedel

Inställningen är steglös. Från fabriken är den inställd på 4.

Ändra inställningen på sköljglanstreglaget endast om det blir ränder (vrid i riktning –) eller vattenfläckar (vrid i riktning +) på diskgodset.

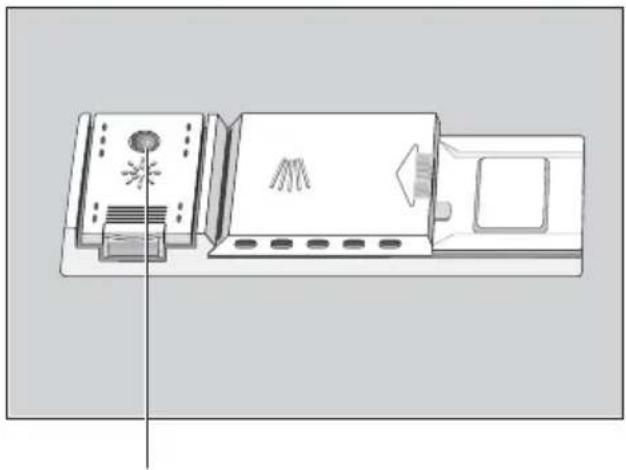

Indikator för påfyllning av sköljglansmedel

Så länge indikatorn 8 (endast vissa modeller) på manöverpanelen eller vid påfyllnadsbehållaren 29 är mörk finns det tillräckligt med sköljglansmedel.

Sköljglanspåfyllningsindikator

sv

Olämpligt diskgods

Följande bör ej diskas i maskin:

• Bestick och annat diskgods av trä. De lakas ur och blir fula. Vidare är limmet som används är inte avsett för så höga temperaturer.
• Ömtåliga glas med dekor, konstglas och vaser, antika eller oersättliga föremål. Dekor på sådana föremål tål ej maskindisk.

Dessutom kan följande ej maskindiskas: Plastföremål som ej tål hett vatten, föremål av koppar och tenn, utanpåliggande dekor, föremål av aluminium och silver kan missfärgas och blekas. Även vissa sorters glas (t.ex. föremål av kristallglas) kan efter ett antal diskningar bli matta. Vidare lämpar sig inte material som suger upp vatten som svampar och disktrasor för maskindisk.

Ett gott råd!

Köp hädanefter endast sådant som går att diska i maskin.

Obs!

Disk som smutsats ner av aska, vax, smörjfett eller färg får ej placeras i diskmaskinen.

Skador på glas och porslin

Orsaker:

• Typ av glas och tillverkningssätt.
• Diskmedlets kemiska sammansättning.
• Vattentemperatur och programmets längd.

Rekommendation:

— Använd glas och porslin som enligt tillverkaren kan diskas i maskin.
- Använd diskmedel som är skonsamt för diskgodset. Hör dig för hos diskmedelstillverkarna efter sådant diskmedel.
- Välj kortast möjliga program med lägsta möjliga temperatur.
- För att undvika skador, plocka ut glas och bestick ur diskmaskinen så snart som möjligt efter programmets slut.

Diskning endast i överkorgen

* endast vissa modeller

Har du bara en liten mängd disk kan du placera den endast överkorgen och välja "överkorgsdiskning". Därigenom sparar du både energi och vatten. Observera att den undre korgen då måste vara tom. När du diskar endast i överkorgen kan du ta något mindre mängd diskmedel än vad som rekommenderas för full maskin.

Plocka in disk

Plocka in disk

Avlägsna först större matrester. Det är inte nödvändigt att skölja under rinnande vatten. Ordna disken så här:

• Ställ koppar, glas, grytor osv. upp och ned.
• Ställ diskgods med fördjupningar på snedden så att vattnet kan rinna av.
• Ställ diskgodset så att det står stadigt och inte kan välta.
• Ställ disken så att de båda spolarmarna kan rotera fritt när diskmaskinen är igång.

mycket små servisdelar skall inte diskas i maskinen, eftersom de lätt kan falla ut ur korgarna.

Tömma maskinen på disk

För att undvika att vattendroppar från den övre korgen faller ned på porslinet i den nedre korgen, bör man först tömma den undre och sedan den övre korgen.

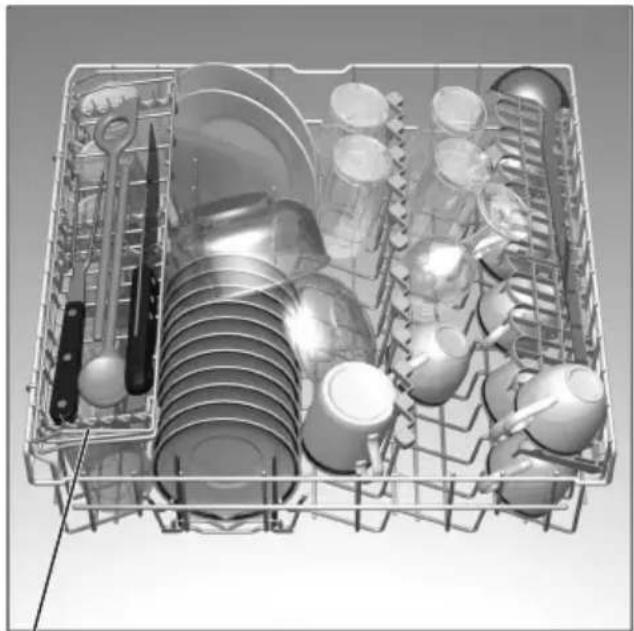

Koppar och glas

Övre diskkorg 20

Ställ alltid besticken osorterade med skaften nedåt i bestickkorgen. (Se upp med knivblad!) Vattenstrålen kommer då lättare åt varje enskilt bestick.

För att undvika risk för skador, lägg långa och spetsiga föremål och knivar i knivlådan (gäller vissa modeller).

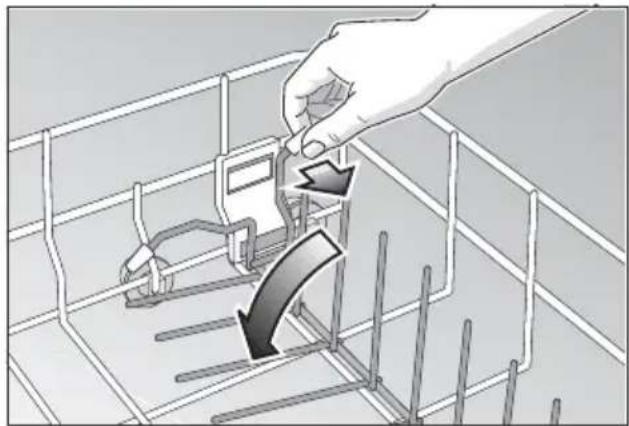

Fällbart tallriksstöd \*

* endast vissa modeller

Vikpinnar kan fällas ner för att man lättare ska kunna få plats med grytor och skålar.

Duschmunstycke för bakplåtar \*

* endast vissa modeller

Se teckningarna på omslaget.

Stora plåtar eller galler kan rengöras med hjälp av duschmunstycket för bakplåtar. Ta därvid bort överkorgen och sätt in duschmunstycket enligt teckningen. Placera plåtarna enligt figuren för att vattenstrålen ska komma åt alla delar (max. 4 bakplåtar och 2 galler).

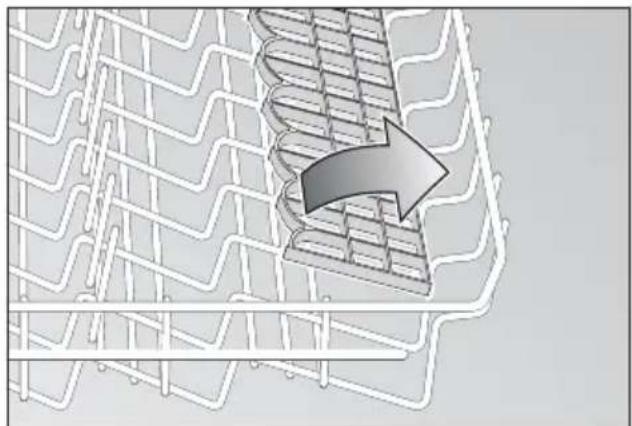

Knivhylla \*

* endast vissa modeller

Glas på fot och höga glas lutas mot kanten på hyllan – inte mot annan disk.

Långa föremål som uppläggningsskedar, salladsbestick, soppslevar eller knivar läggs på hyllan så att inte spolarmarnas rotation hindras. Hyllan kan efter behag svängas in och ut.

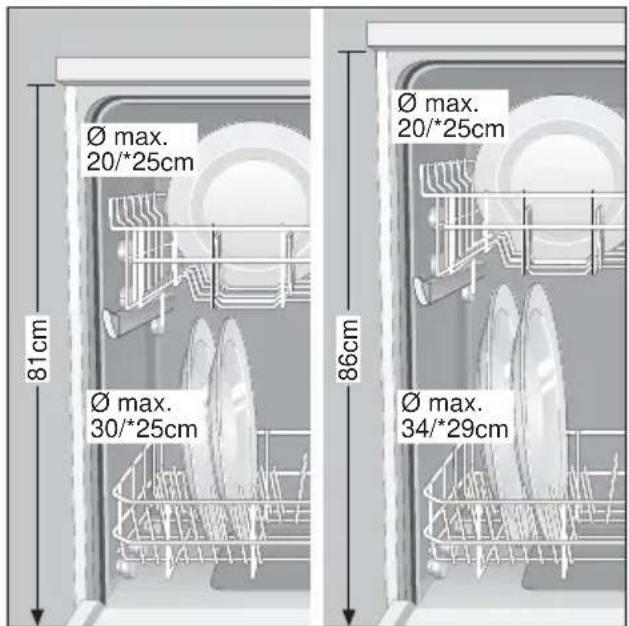

Ändra korghöjden \*

* endast vissa modeller

Den övre diskkorgen kan efter behov ställas in i höjdled så att det blir mer plats för högt diskgods i antingen över- eller underkorgen.

Beroende på hur överkorgen ser ut på din modell, välj ett av nedanstående tillvägagångssätt:

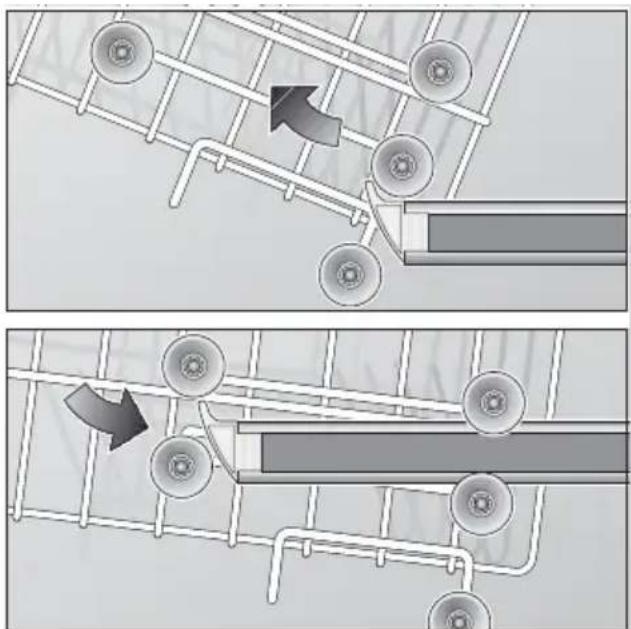

Överkorg med övre och undre rullpar.

• Dra ut överkorgen.
• Ta helt ut överkorgen och häng om den på de övre eller undre rullarna.

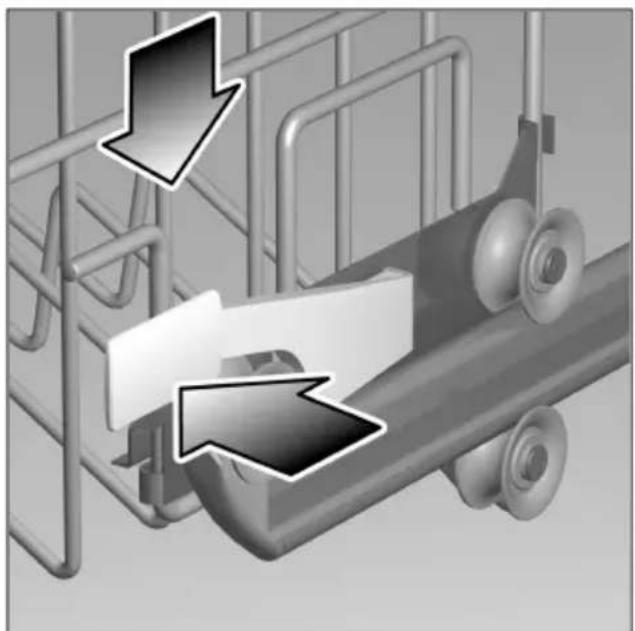

Överkorg med handtag i sidan (Rackmatic)

- Dra ut överkorgen.

- För att sänka den, tryck de båda handtagen till vänster och till höger på korgens utsida inåt. Håll därvid fast korgen på sidan med en hand i övre kanten. På så sätt förhindrar du att korgen plötsligt faller ner (och eventuellt diskgods skadas).

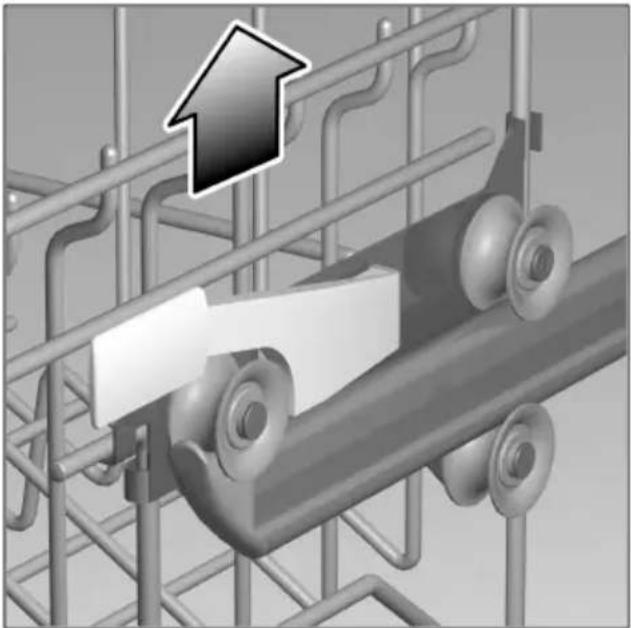

• För att höja korgen, fatta korgen på sidan i övre kanten och dra den uppåt.
• Innan du skjuter in korgen igen, se till att den befinner sig på samma höjd på båda sidorna. Annars kan inte luckan stängas och den övre spolarmen får inget vatten.

sv

Rengöring

Rengöringsråd

Använd i handeln förekommande maskindiskmedel i olika former som pulver, flytande eller tablettform (inget handdiskmedel!).

Det finns tre typer av diskmedel på marknaden:

1. Fosfat- och klorhaltiga
2. Fosfathaltiga och klorfria
3. Fosfat- och klorfria

Om vattenledningsvattnet är hårt kan vissa beläggningar förekomma på disken när man använder fosfatfria maskindiskmedel. Tag en större mängd diskmedel för att undvika detta.

Klorfria maskindiskmedel har inte samma blekande verkan som klorhaltiga medel. Detta kan leda till att tefläckar eller andra missfärgningar förstärks.

Gör så här för att avhjälpa detta:

– använd ett starkare diskprogram eller
– tillsätt en större mängd diskmedel eller
– använd ett klorhaltigt diskmedel

Läs på förpackningen för att se om maskindiskmedlet är lämpligt för diskgods av silver.

Har du ytterligare frågor rörande maskindiskmedel, vänd dig till diskmedelstillverkaren.

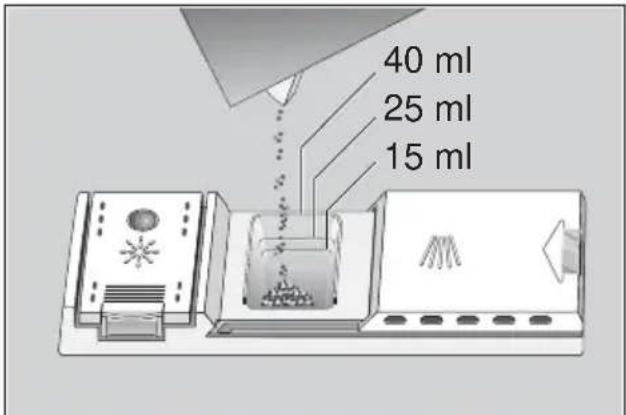

Diskmedelsfack med doseringshjälp

Indelningen av diskmedelsfacket hjälper dig att fylla på rätt mängd. Till nedre strecket ryms 15 ml och till mittersta strecket 25 ml diskmedel. Fylls facket helt och hållet, ryms 40 ml. Fyll inte på mer diskmedel än vad som rekommenderas på förpackningen! Disken blir inte renare för det!

Obs!

Om diskmedelsfacket fortfarande är stängt, använd låsregeln för att öppna det.

Fylla på diskmedel

- Fyll på diskmedel i facet 30.

För rätt dosering av diskmedel, läs på förpackningen.

Vid "Intensiv"-programmet tillsätts ytterligare 10–15 ml diskmedel på luckan.

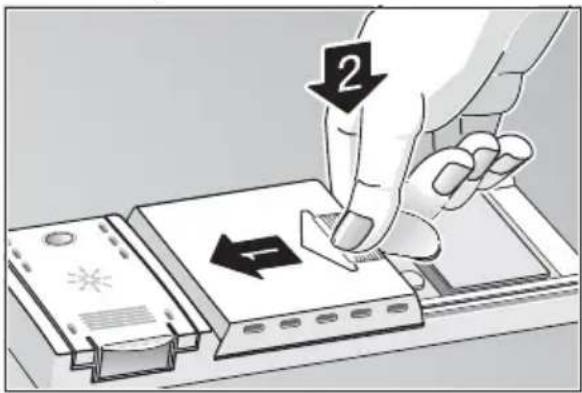

Spartips

Vid överkorgsdiskning, respektive när diskgodset endast är måttligt nedsmutsat, räcker en något mindre mängd diskmedel än som anges.

- Stäng locket till diskmedelsfacket. Skjut in (1) locket och tryck lätt (2) så att ett klickande ljud hörs.

- Om du använder diskmedel i tablettform läs tillverkarens anvisningar om hur du ska placera tabletterna (t ex bestickkorgen, diskmedelsfacket osv.) Se till att diskmedelsfacket är stängt även vid användning av diskmedel i tablettform.

! OBS! VIKTIG ANVISNING VID ANVÄNDNING AV KOMBINERADE RENGÖRINGSPRODUKTER

Observera följande viktiga anvisningar vid användning av så kallade kombinerade rengöringsprodukter (diskmedel), som skall göra att man inte behöver använda sköljmedel eller salt:

• Några produkter, i vilka sköljmedel ingår, har optimal effekt endast vid vissa program.
• Vid maskiner med automatikprogram har kombinationsprodukter oftast inte önskad effekt.
• Produkter, som skall kunna användas utan tillsats av reningssalt, fungerar endast inom ett visst vattenhärdhetsområde.
• Om man vill använda kombinationsprodukter, skall man först noga läsa den aktuella bruksanvisningen samt eventuella anvisningar på förpackningen!

Om man är osäker skall man vända sig till rengöringsmedelstillverkaren, i synnerhet om:

• Porslinet fortfarande är mycket vätt efter programmets slut.
• Kalkbeläggning uppstår.

Reklamationer, som är direkt relaterade till användningen av denna typ av produkter, omfattas inte av vår garanti!

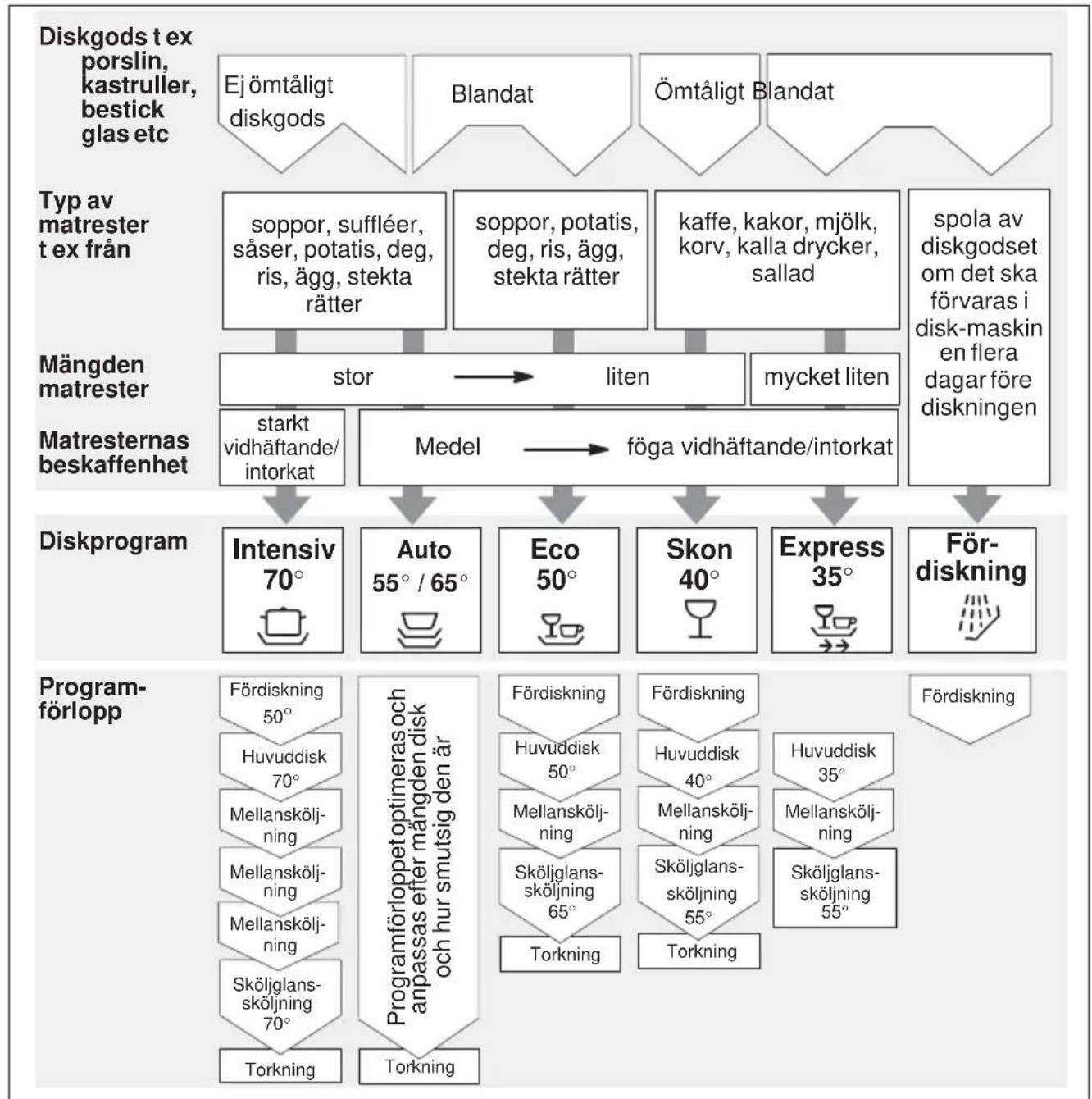

Programöversikt

I denna översikt visas det maximala antalet program. Se manöverpanelen för de program som finns på just din maskin.

Programval

I programöversikten hittar du en förteckning över alla program. Välj program utifrån följande:

• diskmängd
• diskgods
• smutsighetsgrad

Tillhörande programinformation finns i den kortfattade bruksanvisningen.

Diskning

Programval

I programöversikten hittar du en förteckning över alla program. Välj program utifrån följande:

• diskmängd
• diskgods
• smutsighetsgrad

I nedre delen av programöversikten hittar du aktuellt programförlopp med tillhörande data.

Ett exempel:

Använd autoprogrammet

för blandat, mycket nedsmutsat diskgods utan intorkade matrester.

Spartips

Om maskinen inte är full räcker det ofta med det näst svagaste programmet.

Programdata

Angivna data gäller normala förhållanden. På grund av:

• olika diskmängd
• tilloppsvattnets temperatur
• vattenledningstryck
• omgivningstemperatur
• nätspänningstoleranser
• och de maskinavhängiga toleranserna (t ex temperatur, vattenmängd, ...)

kan större avvikelser uppträda.

Vid överkorgsdiskning kan energi- och vattenförbrukningen minskas med ca 1/4.

Vattenförbrukningsvärdena hänför sig till inställd nivå 4 för vattenhärdheten.

Aquasensor \*

* endast vissa modeller

Aquasensorn är en optisk mätanordning som mäter diskvattnets grumlighet.

Genom en ljusbarriär kan nedsmutsningen orsakad av oupplösta matrester som t ex ägg, fett och havregryn identifieras.

Aquasensorn är aktiv i alla program som innehåller fördisk och om diskvattnet i slutet av fördiskningen fortfarande är "rent" används detta vatten i diskprogrammet också. Om det däremot är smutsigt pumpas det bort och ersätts av rent vatten. På detta sätt sänks vattenförbrukningen vid måttligt nedsmutsad disk med ca 5 liter.

Starta maskinen

• Öppna vattenkranen.
• Slå på huvudströmbrytaren 1. Indikatorerna för senast valda program lyser. Detta program körs om ingen annan programtangent 6 trycks in.
• För maskiner med överkorgsdiskning: Om endast den övre korgen används, tryck på överkorgstangenten 5.
• I sifferindikatorn 3 visas programmets längd.
• Programmet startar automatiskt.

Programslut

Programmet är slut när visas i sifferindikatorn 3.

Stänga av maskinen

Några minuter efter programmets slut:

— Slå ifrån huvudströmbrytaren 1.
- Skruva åt vattenkranen. Detta är speciellt viktigt då maskinen inte ska användas under en längre tid t ex vid semester (behövs ej då Aquastop används).
— Ta ut diskgodset när det svalnat.

sv

Avbryta programmet

• Slå ifrån huvudströmbrytaren 1.
• Ljusindikatorn slocknar. Programmet lagras.
• Låt i följande fall luckan stå på glänt några minuter innan du stänger den: – vid varmvattenanslutning – när maskinen redan värmts upp och luckan öppnats. I annat fall kan luckan gå upp på grund av utvidgning.
• För att fortsätta programmet; slå på huvudströmbrytaren igen.

Du kan senarelägga programstarten i entimmessteg upp till 19 timmar.

• Slå på maskinen.
• Tryck genast på förvalstangenten 4. Sifferindikatorn 3 visar . Ih
• Tryck upprepade gånger på förvalstangenten tills önskad tid visas.
• För att nollställa timern, tryck in förvalstangenten upprepade gånger tills sifferindikatorn visar Oh Ända tills start kan du ändra ditt programval på godtyckligt sätt.

Indikator för återstående gångtid

Indikatorn för återstående gångtid "lär sig" aktuell vattentemperatur och diskmängd och gångtiden anpassas därefter. I början av programmet visas gångtiden för föregående program. När diskmaskinen används första gången visas gångtiden för testprogrammet från fabriken.

Under programmets gång visas programmets återstående gångtid. Därvid anpassas återstående gångtid till vattentemperaturen och diskmängden.

Avbryta program (reset)

• Endast när huvudströmbrytaren är inkopplad: Håll samtidigt programtangenterna A och C intryckta under ca 3 sekunder. Sifferindikatorn visar
• Stäng luckan.
• Programförloppet tar ca 1 minut.
• Stäng därefter av huvudströmbrytaren
• Stäng diskmedelsfacket 30.

Slå åter på huvudströmbrytaren 1 för att på nytt starta maskinen. Välj därefter önskat program.

Programbyte

Programbyte är möjligt inom 2 min efter det att diskmaskinen slagits på.

Skulle det därefter vara nödvändigt att byta program kommer redan påbörjade programavsnitt (t ex huvuddisk) att slutföras.

Den nya tid som nu visas utgörs av den tid som återstår av det föregående programmet plus återstående tiden av det nya programmet.

Intensivtorkning

Genom att aktivera funktionen "Intensivtorkning" får man i alla program en högre temperatur vid "Sköljning" och därmed ett förbättrat torkningsresultat. (Se upp med ömtåligt porslin vid högre temperaturer.)

• Håll programtangenten A intryckt och slå på huvudströmbrytaren 1.
• Släpp upp bägge tangenterna. Sifferindikatorn 3 blinkar (På) eller 0 (av).

- Tryck på programtangenten A för att ändra inställningen.

- Stäng av huvudströmbrytaren 1; inställningen lagras.

Underhåll och skötsel

Regelbundet underhåll och regelbundna kontroller av maskinen gör att du förhoppningsvis eliminerar fel innan de uppstår. Detta spar tid och energi. Därför bör du då och då granska diskmaskinen noga.

Diskmaskinen i dess helhet

Kontrollera om det finns fett- och kalkavlagringar inuti diskmaskinen.

Om du upptäcker sådana avlagringar:

- Fyll diskmedelsfacket med diskmedel. Starta diskmaskinen utan disk med det program som har den högsta temperaturen.

Rengöra tätningslisten:

- Torka av listen regelbundet med en fuktig trasa för att avlägsna avlagringar.

Specialsalt

Kontrollera saltindikatorn 7. Om nödvändigt, fyll på salt.

Sköljglansmedel

Kontrollera påfyllnadsindikatorn för sköljglansmedel 8 på manöverpanelen respektive mängden sköljglansmedel i behållaren 29. Fyll om nödvändigt på mer sköljglansmedel.

Silar

Silarna 25 fångar upp grova matrester så att de inte kommer in i pumpen. Dessa rester kan ibland täppa till silarna.

Silsystemet består av en silsylinder, en platt finsil och beroende på maskintyp dessutom en mikrosil (*).

- Se efter om det fastnat något i silarna efter varje diskning.

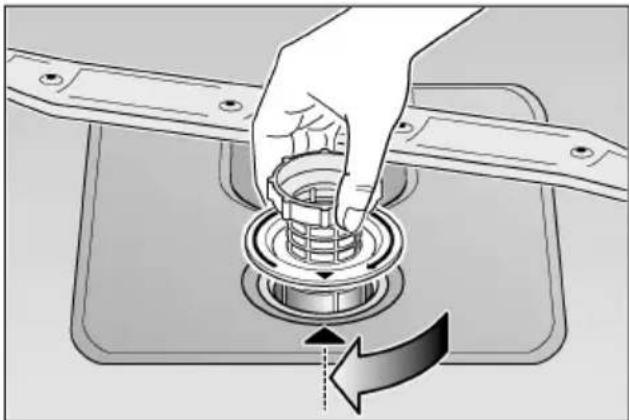

- Genom att vrida loss silsylindern kan silsystemet tas ut. Avlägsna resterna och rengör silarna under rinnande vatten.

- Gör så här för att sätta ihop silarna: Sätt in silsystemet och skruva ihop det med silcylindern.

Kalk och smuts från diskvattnet kan sätta igen munstycken och lagren till spolarmarna 22 23.

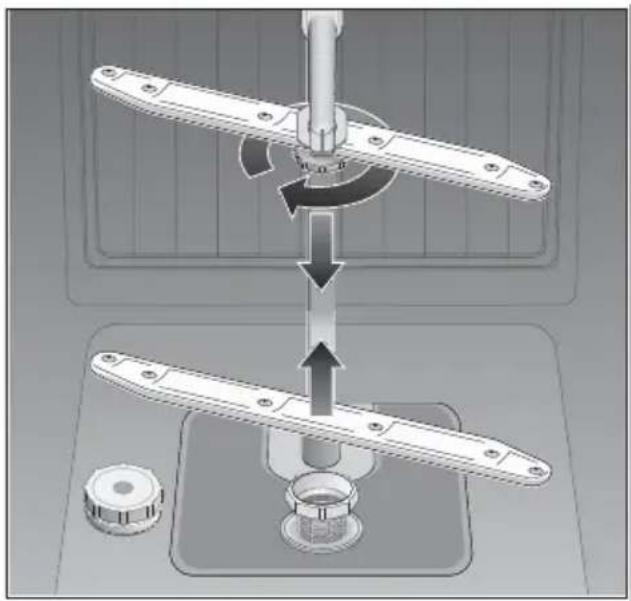

• Kontrollera att inte munstyckena på spolarmarna är igensatta med matrester.
• I förekommande fall, ta bort den undre spolarmen 23.
• Skruva loss den övre spolarmen 22.
• Rengör spolarmarna under rinnande vatten.
  — Snäpp fast respektive skruva fast spolarmarna.

Matrester som inte fångats upp av silarna kan sätta igen avloppspumpen.

Diskvattnet kan då inte pumpas ut utan står över silen.

Därför:

— Avlägsna eventuellt vattnet (med skopa t ex).
— Montera bort silen 25.
- Lossa skruven till locket (Torx T 20) och ta bort locket.
- Kontrollera pumpen inuti och ta bort eventuella främmande föremål.
- Sätt tillbaka skyddet och lås fast det.
— Sätt tillbaka silarna.

Enklare fel man själv kan avhjälpa

Av erfarenhet vet vi att de flesta fel som uppträder vid daglig användning lätt kan avhjälpas utan åtgärd från serviceverkstad. Detta sparar naturligtvis kostnader och du behöver inte vänta på att felet ska åtgärdas. Följande översikt är avsedd att vara till hjälp för dig att hitta och åtgärda felet.

Fel

... när du sätter igång maskinen

- Diskmaskinen startar inte

— Trasig säkring i elskåpet
- Stickkontakten sitter inte ordentligt i vägguttaget.
- Luckan till diskmaskinen är inte ordentligt stängd.
- Vattenkranen är inte öppen.

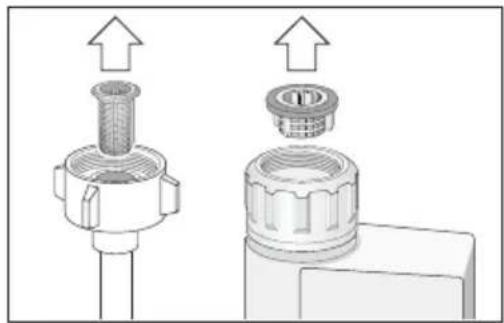

- Silen i vattenslangen är igentäppt. Stäng av diskmaskinen och dra ut stickkontakten ur vägguttaget. Stäng vattenkranen. Rengör därefter silen som finns i anslutning till tilloppsslangen. Sätt på strömmen igen och öppna vattenkranen, slå på maskinen och stäng luckan för att programmet ska fortsätta.

Tänk på följande: Reparationer skall endast utföras av behörig fackman. Reparationer, som inte utförts på ett sakkunnigt sätt kan orsaka betydande skada och innebära fara för användaren.

... i maskinen

- Undre spolarm roterar trögt

- Locket till diskmedelsfacket går inte att stänga

• Behållaren överfylld.
• Intorkade rester av diskmedel blockerar mekaniken.

- Kontrollamporna släcks inte efter avslutad diskning

- Huvudströmbrytaren är fortfarande tillslagen.

- Diskmedelsrester kvar i diskmedelsfacket

• Diskmedelsfacket var fuktigt när du fyllde på det. Tillsätt diskmedel endast i torrt diskmedelsfack.
• Prova ev. diskmedel av ett annat fabrikat.

● Vatten kvar i diskmaskinen efter avslutat program

• Avloppsslangen är igentäppt eller böjd.
• Avloppspumpen är igentäppt.
• Silarna är igentäppta.
• Programmet är ännu inte avslutat. Invänta programslut. (Sifferindikatorn visar 0).
• Tryck på "Reset".

sv

... vid diskning

- Ovanligt mycket lödder

• Handdiskmedel i sköljglansmedelsfacket.
• Utspillt sköljmedel kan leda till alltför kraftig skumbildning vid nästa diskomgång. Torka därför bort utrunnet sköljmedel med en trasa.

- Diskmaskinen stannar under diskningen

• Strömavbrott.
• Vattentillförseln avbruten.

- Slagljud vid diskning

- Spolarmen tar i disken.

- Slamrande ljud vid diskning

- Disken är inte placerad på rätt sätt.

- Slagljud vi påfyllningsventilen

- Beror på hur vattenledningen är placerad och har ingen inverkan på funktionen. Kan ej åtgärdas.

... på diskgodset

- Matrester sitter kvar på delar av diskgodset

• Disken har inte placerats på rätt sätt. Vattnet har inte kommit åt disken.
• För mycket disk i korgarna.
• Diskgodset tar i varann.
• För lite diskmedel.
• Det behövs ett kraftigare disk-program.
• Spolarmarna har inte kunnat rotera fritt på grund av att diskgods varit i vägen.
• Munstyckena i spolarmarna igentäppta av matrester.
• Silarna är igentäppta.
  — Silarna är felmonterade.
• Avloppspumpen igensatt.

- Diskgods av plast missfärgat

- För lite rengöringsmedel.

Vit beläggning på disken, t ex mjölkaktig beläggning på glas

• För lite rengöringsmedel.
• För låg dosering av sköljglansmedel.
• Specialsalt har inte fyllts på trots hårt vatten.
• Avhärdningsanläggningen inställd på för lågt värde.
• Locket på saltbehållaren är inte åtdraget.
• Om fosfatfritt diskmedel används, prova fosfathaltigt diskmedel som jämförelse.

- Disken blir inte torr

• Du har valt ett program utan torkning.
• För lite sköljglansmedel.
  — Du tog ut disken för snabbt.

- Glasen får ett glanslöst utseende

- För lite sköljglansmedel. Välj högre inställning.

- Te eller läppstiftsrester finns kvar

• Diskmedlet har alltför lite blekande effekt.
• Du har valt för låg temperatur.

Rostfläckar på besticken

— Besticken inte tillräckligt rostbeständiga.
- Salthalten i vattnet för hög.
- Locket till saltbehållaren inte tillräckligt åtskruvat.
- Alltför mycket salt fylldes på vid saltpåfyllningen.

- Glasen blir matta och missfärgade; beläggningarna kan inte torkas bort

• Olämpligt diskmedel har använts.
• Glasen tål ej maskindisk.

● Glas och bestick blir randiga, glasen får ett metalliskt utseende

- För hög dosering av sköljglansmedel.

Ringa en serviceverkstad

Om felet inte kunnat avhjälpas med ledning av våra anvisningar bör du ringa service. Närmaste serviceverkstad hittar du i förteckningen över serviceverkstäder. Anteckna uppgifterna från typskylten innan du tar kontakt med serviceverkstaden. Typskylten sitter på luckan till diskmaskinen. Notera typnumret (1) och tillverkningsnummer (2).

OBS!

Tänk på att besök av servicetekniker på grund av onödig utryckning (felmanövrering eller ett av de beskrivna felen) inte är kostnadsfritt ens under garantitiden.

Råd

Råd beträffande skrotning

Uttjänta diskmaskiner är inte värdelöst avfall!

Genom miljöriktig skrotning kan värdefulla råvaror återvinnas.

Dra ut stickkontakten ur vägguttaget. Klipp av anslutningssladden så nära diskmaskinen som möjligt och avlägsna sladd och stickkontakt.

Förstör låset och barnspärr (om sådan finns). På så vis kan du förhindra att lekande barn låser in sig i diskmaskinen och utsätter sig för livsfara.

Tack vare förpackningen skyddas din nya diskmaskin på vägen till dig.

Allt förpackningsmaterial är skonsamt mot naturen och återanvändbart.

Hjälp till genom att ta hand om förpackningsmaterialet på ett miljöriktigt sätt.

Alla plastdetaljer är märkta med de internationellt standardiserade symbolerna (t.ex. >PS< Polysterol). Därmed möjliggörs sortering av återvinningsbara material vid skrotningen av diskmaskinen.

Hör med din säljare eller din kommun om vad som gäller.

Låt inte barn leka med emballaget!

Kvävningsrisk på grund av wellpapp och plast.

Anvisningar för jämförelsekontroller

Villkoren för jämförelsekontrollerna finner man på det separata bladet "Anvisningar för jämförelsekontroller".

Förbrukningsvärden för aktuella program återges i den kortfattade bruksanvisningen.

Allmänt

- Inbyggnadsmaskiner som i efterhand ställs upp som vanliga fristående diskmaskiner måste förses med tippskydd t ex med skruvar i väggen eller placeras under en arbetsskiva som är fastskruvad i skåp på båda sidorna.

Installation

Anlita en fackman för att ansluta diskmaskinen. Data för tilloppsledning och avlopp samt de elektriska anslutningsvärdena måste motsvara kraven. Se nedan samt i monteringsanvisningen.

Vidta följande åtgärder i den ordning de står:

– Kontrollera maskinen vid leverans
- Ställ upp maskinen
- Anslut avloppet
– Anslut färskvattenledningen
- Anslut till nätet

Leverans

Diskmaskinen har genomgått en noggrann funktionskontroll på fabriken. Därifrån återstår små vattenfläckar i maskinen. De försvinner efter första diskningen.

Uppställning

Nödvändiga inbyggnadsmått står i monteringsanvisningen. Ställ maskinen vågrätt med hjälp av de ställbara fötterna och på stadigt underlag.

Avloppsanslutning

Se installationsanvisningen för nödvändiga uppgifter. Montera i förekommande fall vattenlås med avloppsmuff. Anslut avloppsslangen med hjälp av bifogade delar till vattenlåsets avloppsmuff. Se till att inte avloppsslangen ligger i veck, är klämd eller har trasslat in sig. (Se till att inget slanglock hindrar avloppsvattnet från att rinna!)

Färskvattenanslutning

Se installationsanvisningen och anslut färskvattenanslutningen till vattenkranen med hjälp av bifogade delar. Se till att inte färskvattenanslutningen ligger i veck, är klämd eller har trasslat in sig.

När maskinen byts ut måste alltid en ny vattenanslutningsslang användas. Den gamla får inte återanvändas.

Se till att inte färskvattenanslutningen ligger i veck, är klämd eller har trasslat in sig.

Vattentryck:

minst 0,5 bar, högst 10 bar. Vid högre vattentryck : Koppla en tryckreduceringsventilen före diskmaskinen.

Vattentillförsel:

minimum 10 liter/minut

Vattentemperatur:

företrädesvis kallvatten; vid varmvatten maximal temperatur 60 °C.

Elektrisk anslutning

Diskmaskinen får endast anslutas till ett jordat vägguttag, 230 V växelström. Beträffande säkring, se typskylten 31. Vägguttaget måste sitta nära diskmaskinen och vara lätt tillgängligt. Ändringar i anslutningen får endast utföras av fackman. Vid användning av jordfelsbrytare får man endast använda en typ med beteckningen . Endast denna jordfelsbrytare garanterar att nu gällande föreskrifter följs.

Demontering

Det är viktigt att demonteringen sker i rätt ordning: Avskilj först maskinen från nätet.

Skruva av vattentillförsel

Lossa avlopps- och färskvatten- anslutningen.

Lossa skruvarna under bänkskivan.

Demontera sockeln om sådan finns.

Dra ut diskmaskinen. Se till att slangen inte fastnar.

Transport

Töm diskmaskinen. Säkra lösa delar. Transportera maskinen upprätt.

- Om inte maskinen transporteras upprätt, kan vattenrester hamna i maskinens styrutrustning och därför medföra fel i programmen.

- Töm diskmaskinen på följande sätt:

• Öppna vattenkranen.
• Slå på huvudströmbrytaren.
• Välj programmet [B]. I sifferindikatorn visas programmets längd i minuter.
• Stäng luckan.
• Vänta tills ca 4 minuter av programmet gått.
• Avsluta programmet genom att samtidigt trycka in tangenterna A och C.
• Tidsindikatorn visar 0
• Slå ifrån maskinen efter ytterligare en minut.
• Stäng vattenkranen.

Frostsäkerhet

Om maskinen står i ett utrymme med frostrisk (t ex en sommarstuga), måste maskinen tömmas helt och hållet samt alt slangarna är avkopplade (se under rubriken "Transport").

Stäng vattenkranen, lossa tilloppsslangen och låt vattnet rinna ut.

Pulverkammer med doseringshjelp

- Slaglyder i fylleventilen

Nogle minutter efter programslut:

- Slående lyd under opvasken

- Spulearmen slår imod servicedele.

- Klaprende lyd under opvasken

- Rustspor på bestik

Utöver vanliga åtaganden enligt konsumentköplagen ersätter vi vid nedanstående villkor:

1. Uppstår ett fel i Aqua-Stop-systemet som orsakar en vattenskada, ersätts denna för privata användare.
2. Detta garanti gäller för maskinens hela livslängd.
3. En förutsättning för att garantin ska gälla är att konsumenten köpte maskinen ny och att maskin med Aqua–Stop är fackmässigt installerad och ansluten i enlighet med monteringsanvisningen. Garantin gäller även fackmässigt installered Aqua–Stop–förlängning (originaltillbehör). Vår garanti gäller inte vid defekta tilloppsledningar eller felaktig armatur fram till Aqua–Stop–anslutningen vid vattenkranen.
   4 Maskiner med Aqua–Stop behöver i princip inte övervakas under diskningen. Vattenkranen behöver endast stängas inför längre bortavaro, t.ex. en flera veckor lång semester.

no

AQUA-STOP garanti
