Produkttyp	Kyl-frys
Märke	Indesit
Modell	UIAA 12 / UIAA12FI
Mått (H x B x D)	Cirka 180 x 60 x 65 cm
Vikt	Cirka 60 kg
Nettovolym kylskåp	Cirka 180 L
Nettovolym frys	Cirka 80 L
Strömförsörjning	220-240 V, 50 Hz, 150 W
Klimatklass	N (tempererad) till ST (subtropisk)
Antal dörrar	2
Dörrvändbarhet	Ja, vändbar av användaren
Funktion Super Freeze	Ja, med gul indikator
Indikatorlampor	Ström (grön), Larm (röd), Super Freeze (gul)
Frysningskapacitet	4 kg / 24 h (enligt etikett)
Avfrostningssystem	Manuell (avfrostning när frost > 5 mm)
Islåda	Ice^3, vridbar 90°, med lock
Drifttid vid strömavbrott	9 till 14 timmar utan att öppna dörren
Underhåll och rengöring	Rengöring med ljummet vatten och bikarbonat, dammsugning av bakre galler
Säkerhet	Använd inte vassa verktyg, rör inte kalla delar, koppla ur innan underhåll
Originalreservdelar	Rekommenderas, finns hos auktoriserad service
Reparationsbarhet	Endast av auktoriserad tekniker
Manual tillgänglig på	Franska, engelska, italienska, tyska, spanska, etc. (60 sidor)

Vanliga frågor - UIAA 12, UIAA12FI INDESIT

Hur ställer jag in temperaturen i frysen?

Använd knappen TEMPERATURINSTÄLLNING som finns inuti. För snabb infrysning, vrid till Super (gul lampa tänd). Efter 24 timmar, återgå till ett mellanläge.

Vad gör jag om den röda larmlampan lyser?

Kontrollera att dörren är ordentligt stängd, att den inte öppnas för ofta och att inställningsknappen inte är på Super. Om problemet kvarstår, kontakta service.

Hur avfrostar jag frysen?

När frostskiktet överstiger 5 mm, ställ knappen på Super 24h innan, sedan på ● (stopp). Slå in maten, lämna dörren öppen och placera kärl med ljummet vatten för att påskynda smältningen. Använd inte metallföremål.

Kan jag byta dörrarnas öppningsriktning?

Ja, manualen innehåller instruktioner för dörrvändbarhet. Följ stegen som beskrivs i handboken.

Hur rengör jag insidan av kylskåpet?

Använd en svamp indränkt i ljummet vatten med bikarbonat eller neutral tvål. Använd inte lösningsmedel, slipande rengöringsmedel eller klorin.

Vad gör jag efter ett strömavbrott?

Öppna inte frysen. Fryst mat håller sig i cirka 9 till 14 timmar. Om avbrottet är längre, kontrollera matens tillstånd och frys inte om tinad mat.

Hur använder jag islådan Ice^3?

Fyll lådan genom den avsedda öppningen utan att överskrida MAX WATER LEVEL. Vrid 90° för att fylla hålrummen, täpp med locket, sätt tillbaka i frysen. Efter 8h, slå lådan mot en hård yta för att lossa isbitarna.

Var finns typskylten?

Typskylten med modell och serienummer finns i kylskåpsutrymmet, längst ner till vänster.

Vad gör jag om motorn inte fungerar?

Innan du ringer service, kontrollera att kontakten är korrekt isatt, att knappen inte är på Super, att dörren stänger ordentligt och att frosttjockleken inte är för stor. Om inget fungerar, kontakta en auktoriserad tekniker.

Hur sparar jag energi med denna apparat?

Placera den på en sval och välventilerad plats, undvik solexponering. Öppna dörren endast vid behov, lägg inte in varma livsmedel, avfrosta regelbundet och håll tätningslisterna rena för god tätning.

BRUKSANVISNING UIAA 12, UIAA12FI INDESIT

Innehållsförteckning

Bruksanvisning, 2

Kundservice, 6

Beskrivning av apparaten, 12

Omhängning av dörr, 15

Installation, 44

Start och användning, 44

Underhåll och skötsel, 45

Säkerhetsföreskrifter och råd, 45

Fel och åtgärder, 46

NO

Norsk

Bruksanvisning

FRYSESKAP

Innhold

Bruksanvisning, 2

• Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).
• Om apparaten inte fungerar och felet inte kan åtgärdas trots alla kontroller kan du ringa till närmaste servicecenter.

Uppge:

• typ av fel
• maskinmodell (Mod.) • serienummer (S/N)

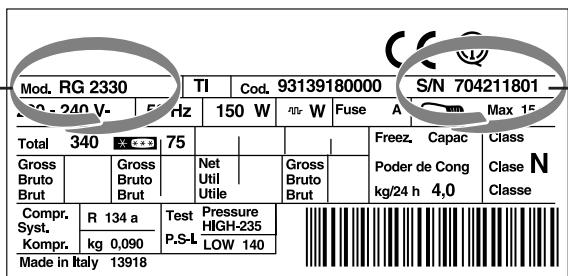

Denna information anges på märkskylten som sitter i kylutrymmet nedan till vänster.

Vänd dig aldrig till ej auktoriserade tekniker och tillåt inte att reservdelar som inte är original monteras.

I	-modello
GB	-model
F	modèle
D	modell
NL	-model
E	modelo
P	modelo
DK	model
SF	malli
S	modell
NO	modell
HU	modell
CZ	model
PL	model

I	- numero di serie
GB	- serial number
F	- numéro de série
D	- modellnummer
NL	- serienummer
E	- número de serie
P	- número de série
DK	- serienummer
SF	- sarjanumero
S	- serienummer
NO	- serienummer
HU	- sorozatszám
CZ	- výrobní číslo
PL	- numer seryjny

NO

Teknisk assistanse

Før du kontakter Teknisk assistanse:

Beskrivning av apparaten

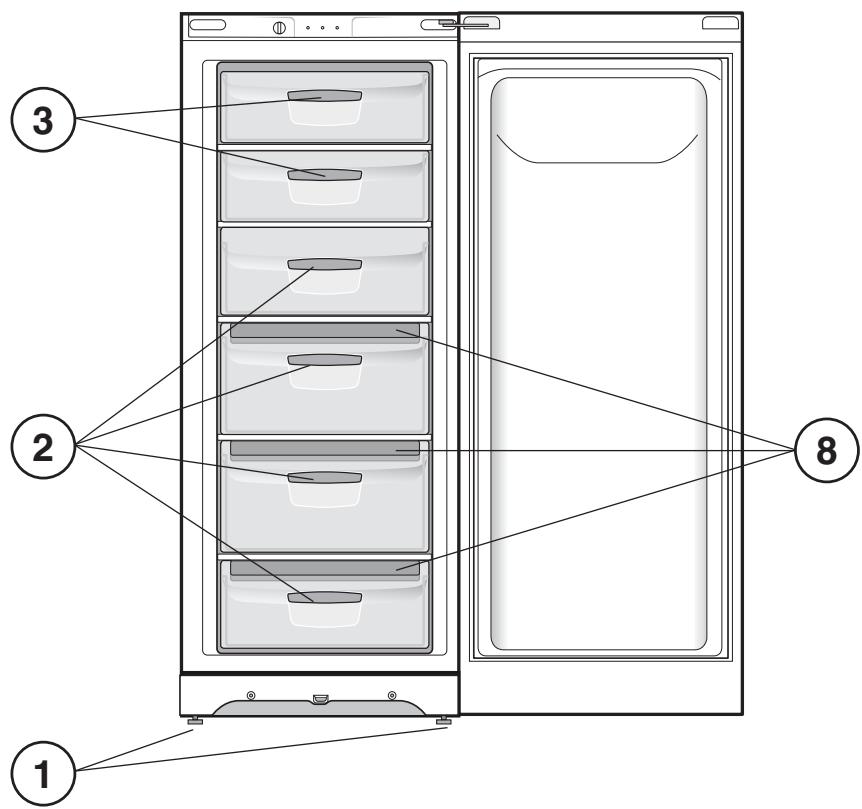

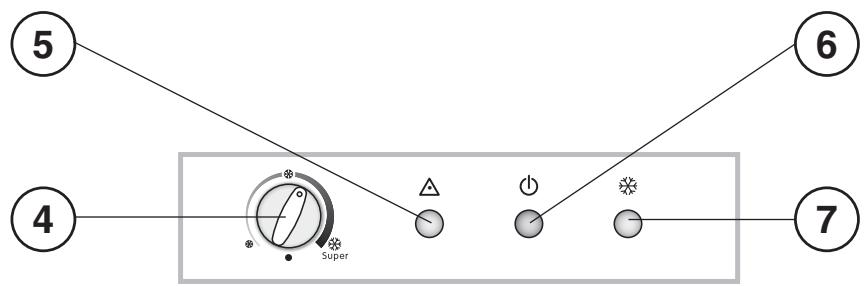

Översiktsvy

Anvisningarna angående användning gäller för flera olika modeller och därför kan delar i figuren skilja sig åt i förhållande till din inköpta apparat. Beskrivning av mer komplicerade delar finns på följande sidor.

1 JUSTERFOT 2 Utrymme för FÖRVARING* 3 Utrymme för INFRYSNING och FÖRVARING 4 TEMPERATURVREDET 5 Kontrollampa för ALLARME 6 Kontrollampa för NÄTANSLUTNING 7 Kontrollampa för SUPER FREEZE 8 Islåda Ice ^3*

* Variabler för nummer och/eller position. Finns endast på vissa modeller.

NO

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.

! Läs noggrant anvisningarna: Viktig information angående installation, användning och säkerhet anges.

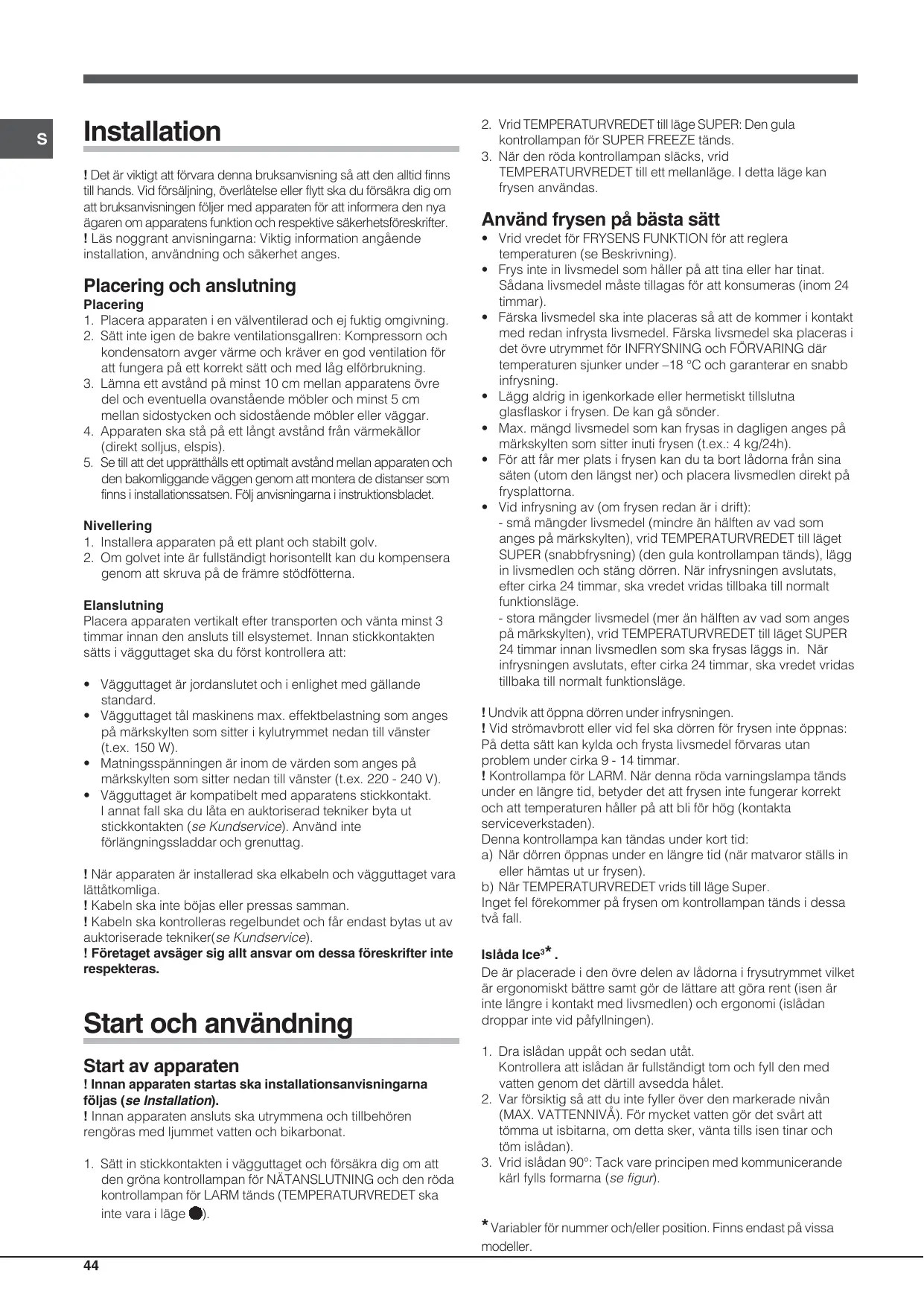

Placering och anslutning

Placering

1. Placera apparaten i en välventilerad och ej fuktig omgivning.
2. Sätt inte igen de bakre ventilationsgallren: Kompressorn och kondensatorn avger värme och kräver en god ventilation för att fungera på ett korrekt sätt och med låg elförbrukning.
3. Lämna ett avstånd på minst 10 cm mellan apparatens övre del och eventuella ovanstående möbler och minst 5 cm mellan sidostycken och sidostående möbler eller väggar.
4. Apparaten ska stå på ett långt avstånd från värmekällor (direkt solljus, elspis).
5. Se till att det upprätthålls ett optimalt avstånd mellan apparaten och den bakomliggande väggen genom att montera de distanser som finns i installationssatsen. Följ anvisningarna i instruktionsbladet.

Nivellering

1. Installera apparaten på ett plant och stabilt golv.
2. Om golvet inte är fullständigt horisontellt kan du kompensera genom att skruva på de främre stödfötterna.

Elanslutning

Placera apparaten vertikalt efter transporten och vänta minst 3 timmar innan den ansluts till elsystemet. Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.
• Vägguttaget tål maskinens max. effektbelastning som anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex. 150 W).
• Matningsspänningen är inom de värden som anges på märkskylten som sitter nedan till vänster (t.ex. 220 - 240 V).
• Vägguttaget är kompatibelt med apparatens stickkontakt. I annat fall ska du låta en auktoriserad tekniker byta ut stickkontakten (se Kundservice). Använd inte förlängningssladdar och grenuttag.

! När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

! Kabeln ska inte böjas eller pressas samman.

! Kabeln ska kontrolleras regelbundet och får endast bytas ut av auktoriserade tekniker (se Kundservice).

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Start och användning

Start av apparaten

! Innan apparaten startas ska installationsanvisningarna följas (se Installation).

! Innan apparaten ansluts ska utrymmena och tillbehören rengöras med ljummet vatten och bikarbonat.

1. Sätt in stickkontakten i vägguttaget och försäkra dig om att den gröna kontrollampan för NÄTANSLUTNING och den röda kontrollampan för LARM tänds (TEMPERATURVREDET ska inte vara i läge ●).
2. Vrid TEMPERATURVREDET till läge SUPER: Den gula kontrollampan för SUPER FREEZE tänds.
3. När den röda kontrollampan släcks, vrid TEMPERATURVREDET till ett mellanläge. I detta läge kan frysen användas.

Använd frysen på bästa sätt

• Vrid vredet för FRYSENS FUNKTION för att reglera temperaturen (se Beskrivning).
• Frys inte in livsmedel som håller på att tina eller har tinat. Sådana livsmedel måste tillagas för att konsumeras (inom 24 timmar).
• Färska livsmedel ska inte placeras så att de kommer i kontakt med redan infrysta livsmedel. Färska livsmedel ska placeras i det övre utrymmet för INFRYSNING och FÖRVARING där temperaturen sjunker under -18 °C och garanterar en snabb infrysning.
• Lägg aldrig in igenkorkade eller hermetiskt tillslutna glasflaskor i frysen. De kan gå sönder.
• Max. mängd livsmedel som kan frysas in dagligen anges på märkskylten som sitter inuti frysen (t.ex.: 4 kg/24h).
• För att får mer plats i frysen kan du ta bort lädorna från sina säten (utom den längst ner) och placera livsmedlen direkt på frysplattorna.
• Vid infrysning av (om frysen redan är i drift):
• små mängder livsmedel (mindre än hälften av vad som anges på märkskylten), vrid TEMPERATURVREDET till läget SUPER (snabbfrysning) (den gula kontrollampan tänds), lägg in livsmedlen och stäng dörren. När infrysningen avslutats, efter cirka 24 timmar, ska vredet vridas tillbaka till normalt funktionsläge.
• stora mängder livsmedel (mer än hälften av vad som anges på märkskylten), vrid TEMPERATURVREDET till läget SUPER 24 timmar innan livsmedlen som ska frysas läggs in. När infrysningen avslutats, efter cirka 24 timmar, ska vredet vridas tillbaka till normalt funktionsläge.

! Undvik att öppna dörren under infrysningen.

! Vid strömavbrott eller vid fel ska dörren för frysen inte öppnas:

På detta sätt kan kylda och frysta livsmedel förvaras utan problem under cirka 9 - 14 timmar.

! Kontrollampa för LARM. När denna röda varningslampa tänds under en längre tid, betyder det att frysen inte fungerar korrekt och att temperaturen håller på att bli för hög (kontakta serviceverkstaden).

Denna kontrollampa kan tändas under kort tid:

a) När dörren öppnas under en längre tid (när matvaror ställs in eller hämtas ut ur frysen).

b) När TEMPERATURVREDET vrids till läge Super.

Inget fel förekommer på frysen om kontrollampan tänds i dessa två fall.

Islåda Ice ^3* .

De är placerade i den övre delen av lådorna i frysutrymmet vilket är ergonomiskt bättre samt gör de lättare att göra rent (isen är inte längre i kontakt med livsmedlen) och ergonomi (islådan droppar inte vid påfyllningen).

1. Dra islådan uppåt och sedan utåt. Kontrollera att islådan är fullständigt tom och fyll den med vatten genom det därtill avsedda hålet.
2. Var försiktig så att du inte fyller över den markerade nivån (MAX. VATTENNIVÅ). För mycket vatten gör det svårt att tömma ut isbitarna, om detta sker, vänta tills isen tinar och töm islådan).
3. Vrid islådan 90°: Tack vare principen med kommunicerande kärl fylls formarna (se figur).

* Variabler för nummer och/eller position. Finns endast på vissa modeller.

1. Stäng hålet med det medlevererade locket och sätt tillbaka islådan genom att låta den falla ned ovantill i sitt därtill avsedda säte.
2. När isen har bildats (det tar minst 8 timmar), slå islådan mot en hård yta och blöt utsidan för att lossa isbitarna. Töm sedan ut isbitarna ur hålet.

Underhåll och skötsel

Koppla från strömmen

Vid rengöring och underhåll ska apparaten kopplas från elnätet, genom att dra ur stickkontakten ur vägguttaget:

1. Ställ vredet för FRYSENS FUNKTION i läge ●.
2. Dra ut stickkontakten ur vägguttaget.

Rengör apparaten

• De yttre och inre delarna samt tätningslisten av gummi kan rengöras med en svamp indränkt med ljummet vatten och natriumbikarbonat eller mild tvål. Använd inte lösningsmedel, slipmedel, blekmedel eller ammoniak.
• De utdragbara tillbehören kan blötläggas i varmt vatten och tvål eller handdiskmedel. Skölj och torka dem försiktigt.
• Apparatens baksida har en benägenhet att bli dammig. Dammet kan tas bort försiktigt med hjälp av dammsugarröret efter att apparaten har stängts av och stickkontakten har dragits ut. Ställ in dammsugaren på medeleffekt.

Undvik mögel och dålig lukt

• Apparaten är tillverkad av hygieniska material som inte överför lukt. För att bibehålla denna effekt är det nödvändigt att maten alltid täcks över och försluts ordentligt. Detta förhindrar dessutom att fläckar bildas.
• Om du vill stänga av apparaten under en längre tid ska den rengöras invändigt. Lämna sedan dörrarna öppna.

Frosta av apparaten

! Följ anvisningarna nedan.

Påskynda inte avfrostningsprocessen med andra elektriska eller mekaniska anordningar eller verktyg än den medlevererade skrapan. I annat fall kan kylsystemet skadas.

Ta regelbundet bort frost med den medlevererade skrapan. Om frostskiktet är tjockare än 5 mm måste frysutrymmet frostas av manuellt:

1. Vrid TEMPERATURVREDET till läget SUPER (den gula kontrollampan för SUPERFREEZE tänds) dagen innan, för att kyla ned livsmedlen ytterligare.
2. Efter 24 timmar, vrid TEMPERATURVREDET till läget ●
3. Linda in kylda och frysta livsmedel med papper och placera dem på en sval plats.
4. Lämna dörren öppen tills frosten har smält fullständigt. Ställ in behållare med ljummet vatten för att underlätta avfrostningen.

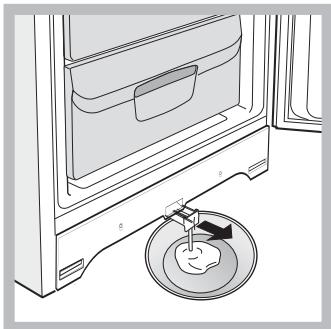

5. Vissa apparater är försedda med ett DRÄNERINGSSYSTEM

för att leda ut vattnet: Stick in den medlevererade skrapan i den därtill avsedda springan nedantill och låt vattnet rinna ut i en behållare (se figur).

1. Rengör och torka frysutrymmet noggrant innan apparaten åter slås på.
2. Vänta cirka 2 timmar innan varorna läggs in i frysskåpet så att det råder optimala förvaringsförhållanden

Säkerhetsföreskrifter och råd

! Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa föreskrifter ingår i bruksanvisningen av säkerhetsskäl och ska läsas med stor uppmärksamhet.

Denna apparat är i enlighet med följande EU-direktiv:

- 73/23/CEE från 19/02/73 (Lågspänningsdirektiv) och följande ändringar.

- 89/336/CEE från 03/05/89 (Elektromagnetisk kompatibilitet) och följande ändringar.

- 2002/96/CE.

Säkerhet i allmänhet

• Apparaten är avsedd för en ej yrkesmässig användning i hemmet.
• Apparaten ska användas för att förvara och frysa mat. Apparaten ska endast användas av vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.
• Apparaten får inte installeras utomhus (ej heller om utrymmet är skyddat) eftersom det är mycket farligt att låta den utsättas för väder och vind.
• Ta inte i apparaten med bara fötter eller med våta eller fuktiga händer eller fötter.
• Ta inte på de inre kyldelarna: Det finns risk för köldskador och andra skador.
• Ta tag i stickkontakten när du ska dra ut den ur vägguttaget. Dra inte i sladden.
• Stickkontakten ska dras ut innan rengörings- och underhållsmoment utförs. Det är inte tillräckligt att vrida TEMPERATURVREDET till läget ● (avstängd apparat) för att eliminera all typ av elektrisk kontakt.
• Ingrip aldrig på inre mekanismer för att försöka reparera apparaten vid funktionsfel.
• Använd inga vassa verktyg eller elektriska apparater inuti utrymmen för fryst mat, såvida dessa inte har rekommenderats av tillverkaren.
• Stoppa inte in iskuber i munnen som precis har tagits ut ur frysen.
• Denna utrustning ska inte användas av barn, personer med psykiska eller fysiska handikapp eller som saknar erfarenhet av utrustningen. Undantag kan göras om utrustningen används under översikt av en vuxen eller om erforderliga anvisningar har getts angående användningen av utrustningen av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt för att försäkra dig om att de inte leker med utrustningen.
• Emballagematerialet ska inte användas som leksaker för barn.

Kassering

• Kassering av emballagematerialet: Respektera lokala föreskrifter, så att emballaget kan återanvändas.
• Det europeiska direktivet 2002/96/EC gällande Waste Electrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas in separat för att optimera materialåtervinningen samt reducera negativ inverkan på miljön och människors hälsa. Symbolen med en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Spara energi och värna om miljön

• Installera apparaten i en sval och välventilerad omgivning. Skydda apparaten mot direkt solljus och undvik att placera den i närheten av värmekällor.
• Öppna dörrarna så lite som möjligt när du ställer in eller tar ut livsmedel ur apparaten. Varje gång som dörrarna öppnas förbrukas en stor mängd energi.
• Fyll inte apparaten med för mycket livsmedel: För en god förvaring ska den kalla luften kunna cirkulera fritt. Om cirkuleringen förhindras arbetar kompressorn oavbrutet.
• Ställ inte in varma livsmedel: En höjning av den inre temperaturen tvingar kompressorn att arbeta hårt och mycket energi slösas bort.
• Frosta av apparaten när is bildas (se Underhåll). Ett tjockt islager gör det svårare för kylan att sprida sig till livsmedlen och detta gör att energiförbrukningen ökar.
• Se till att tätningslisterna alltid är rena och i gott skick så att de sluter åt ordentligt mot dörrarna och inte släpper ut kylan (se Underhåll).

Fel och åtgärder

Det kan inträffa att apparaten inte fungerar. Innan du ringer till Kundservice (se Kundservice) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Den gröna kontrollampan för NÄTANSLUTNING tänds inte.

- Stickkontakten är inte ordentligt instucken i vägguttaget (eller inte tillräckligt instucken för att ge kontakt) eller saknas det ström i huset.

Kontrollampan LARM lyser.

• Dörren är inte ordentligt stängd eller har öppnats ideligen. • Dörren öppnas mycket ofta. • TEMPERATURVREDET är inte i korrekt läge.

Motorn är kontinuerligt i drift.

• TEMPERATURVREDET är i läge SUPER (snabbfrysning): Den gula kontrollampan SUPER FREEZE är tänd (se Beskrivning).
• Dörren är inte ordentligt stängd eller har öppnats ideligen.
• Omgivningstemperaturen är mycket hög.
• Frostlagret är tjockare än 2 - 3 mm (se Underhåll).

Apparaten ger ifrån sig mycket buller.

• Apparaten står inte fullständigt plant (se Installation).
• Apparaten har installerats mellan möbler eller föremål som vibrerar och avger buller.
• Den inre kylgasen avger ett lätt buller även när kompressorn är stillastående: Detta är normalt.
