OC-2523 - Mikrovågsugn DENVER - Gratis bruksanvisning och manual

Produkttyp	Mikrovågsugn
Märke	Denver
Modell	OC-2523
Kapacitet	20 Liter
Effekt	800 Watt
Effektnivåer	5 nivåer
Kontrolltyp	Mekaniska vred
Timer	Upp till 30 minuter
Avfrostningsfunktion	Efter vikt
Invändigt ljus	Ja
Vridplatta	Ja, 245 mm diameter
Typ av lucka	Sidöppning med säkerhetslås
Mått (B x D x H)	452 x 262 x 347 mm
Vikt	10,5 kg
Strömförsörjning	230V ~ 50Hz, 1200W ingång
Material	Rostfritt stål / Plast
Rengöring	Torka med fuktig trasa, milt rengöringsmedel
Säkerhetsfunktioner	Barnlås, luckans spärr
Tillgång till reservdelar	Vridplatta, säkring, luckbrytare
Reparationsindex	7,5/10

Vanliga frågor - OC-2523 DENVER

Hur ställer jag in tillagningstiden?

Vrid timer-vredet medurs till önskade minuter. Mikrovågsugnen startar omedelbart.

Hur avfrostar jag mat?

Vrid funktionsvredet till avfrostningsinställningen, ställ sedan in vikten med viktvredet (om tillgängligt) eller se manualen för tider.

Kan jag använda metallbehållare?

Nej, använd inte metall eller aluminiumfolie i mikrovågsugnen eftersom det kan orsaka gnistor och skada ugnen.

Varför värmer min mikrovågsugn inte?

Kontrollera att luckan är ordentligt stängd och säkerhetsspärren är aktiverad. Om säkringen har gått, byt ut den mot en med samma specifikation.

Hur rengör jag mikrovågsugnen?

Koppla ur mikrovågsugnen och torka insidan med en fuktig trasa och mild tvål. Undvik slipande rengöringsmedel. Vridplattan kan tvättas med varmt vatten.

Vad är strömförbrukningen?

Mikrovågsugnen förbrukar 1200W ingångseffekt och levererar 800W tillagningskraft.

Finns det ett barnlås?

Ja, tryck och håll inne stopp/återställningsknappen i 3 sekunder för att aktivera barnlåset. Upprepa för att avaktivera.

Kan jag använda mikrovågsugnen tom?

Nej, använd aldrig mikrovågsugnen tom eftersom det kan skada magnetronen. Placera alltid mat eller en kopp vatten inuti.

Hur byter jag ut vridplattan?

Lyft ut vridplattan försiktigt och ersätt den med en kompatibel 245 mm glasvridplatta från tillverkaren.

Vad betyder modellnumret 'OC-2523'?

Det är modellbeteckningen för denna Denver mikrovågsugn, som anger serien och specifikationerna.

BRUKSANVISNING OC-2523 DENVER

Läs instruktionerna noga och behåll dem för framtida bruk

1. Om ugnen inte alls fungerar, displayen inte lyser eller displayen försvinner:

a) Kontrollera att ugnen är ordentligt inkopplad. Om den inte är det, ta loss kontakten ur vägguttaget, vänta 10 sekunder koppla in den ordentligt igen.
b) Kontrollera om en säkring har gått i lokalerna eller om huvudbrytaren har löst ut. Om dessa verkar fungera, testa uttaget med en annan apparat.

1. Om mikrovågseffekten ej fungerar:

a) Kontrollera huruvida timern är satt.
b) Kontrollera att luckan är ordentligt stängd så att säkerhetshakarna är ihakade. I annat fall kommer inte mikrovågsenergin att stråla in i ugnen.

OM INGET AV OVANSTÄENDE AVHJÄLPER SITUATION, KONTAKTA AUKTORISERAD SERVICEREPRESENTANT.

Anmärkning:

Apparaten är avsedd för uppvärmning av mat och dryck med hjälp av elektromagnetisk energi, och är avsedd enbart för

inomhusbruk.

RADIOINTERFERENS

Mikrovågsugnar kan orsaka interferens på din radio, TV och liknande utrustning. När interferens uppträder kan den elimineras eller reduceras av följande procedurer.

a. Rengör luckan och den tätande ytan på ugnen.
b. Placera radion, TV:n etc. så längt från mikrovågsugnen som möjligt.
c. Använd en rätt installerad antenn till din radio, TV etc. för att få en god mottagning.

INSTALLATION

1. Se till att allt förpackningsmateriel är avlägsnat från luckans insida.
2. Inspektera ugnen efter uppackning efter synlig skada såsom:

Sned lucka

Skadad lucka

Jack eller hål i luckfönster och skärmning

Jack i ugnsutrymmet

Om något av ovanstående är synligt, ANVÄND

INTE

ugnen.

1. Mikrovågsugnen väger 17,5 kg och måste placeras på en horisontell yta stark nog att bära denna vikt.
2. Ugnen måste placera avsides från höga temperaturer och ånga.
3. PLACERA INTE någonting ovanpå ugnen.
4. Håll ugnen minst 8 cm fri från båda sidväggarna och 10 cm från den bakre väggen för att försäkra dig om korrekt ventilation.
5. TA INTE bort snurrplattans drivaxel.
6. Som med alla apparater är nogrann övervakning nödvändig när den används av barn.

WARNING - DENNA APPARAT MÅSTE JORDAS.

1. Uttaget för kontakten skall var lätt att nä med strömsladden
2. Denna ugn kräver 1,5 KVA ineffekt, konsultation med servicetekniker rekommenderas när ugnen installeras.

OBS: Denna ugn skyddas internt av 250V / 10Amp-säkring.

VIKTIGT

Ledningar i denna nätkabel är färgade i enlighet med följande kod:

Grön/gul: Jord

Blå : Nolla

Brun : Fas

Då färgerna på ledningarna i apparatens nätkabel kanske inte stämmer överens med de färgmarkeringar som identifierar polerna i din stikkontakt, gör som följer:

Ledningen som är färgad grön och gul måste anslutas tilpolen i kontakten som är markerad med bokstaven E eller med jordsymbolen --- grön eller grön/gul-färgad.

Ledningen som är blå-färgad måste anslutas till polen som är markerad med bokstaven N eller svart-färgad. Ledningen

som är brun-färgad måste anslutas till polen som är markerad med bokstaven L eller röd-färgad.

VIKTIGA SÄKERHETSINSTRUKTIONER- LÄS NOGA OCH BEHÅLL FÖR FRAMTIDA BRUK

-VARNING: När apparaten används i kombinationsläge, får barn bara använda ugnen under övervakning av vuxna pga.

temperaturerna som genereras; (Enbart för modellen med grillfunktion)

-VARNING: Om luckan eller lucktätningarna är skadade, får inte ugnen inte användas förrän den har reparerats av en behörig person;

-VARNING: Denär riskfyllt för alla utom behöriga personer att utföra service eller reparationer som involverar avlägsnandet av höljet vilket skyddar mot exponering för mikrovågornas energi;

-VARNING: vätskor och annan mat får inte värmas i täta behållare eftersom de riskerar att explodera.

-VARNING: Låt bara barnen använda ugnen utan övervakning, när lämpliga instruktioner har getts så att barnet kan använda ugnen på ett säkert sätt och förstår riskerna med felaktig användning;

- Ugnen måste ha tillräckligt luftflöde. Håll ett fritt avständ på 10 cm från baksidan; 15 cm från båda sidorna o 30 cm från ovansidan av

ugnen. Ta inte loss ugnens fötter, blockera inte ugnens luftkanaler.

- Använd bara tillbehör som är lämpade för bruk i mikrovågsugnar.

- När uppvärmning av mat görs i plast- eller pappersbehållare, håll ett öga på ugnen till följd av risken för antändning;

- Om rök observeras, slå av eller koppla urapparaten och håll luckan stängd för att kväva eventuella flammor;

- Mikrovågsuppvärmning av drycker kan resultera i en fördröjd, häftig kokning, därför måste försiktighet iaktas när behållaren

hanteras;

- Innehållet i nappflaskor och burkar med barnmat skall röras om eller skakas och temperaturen kontrolleras innan maten intas, för att undvika brännskador;

- Råa och hårdkokta ägg får ej värmas i mikrovågsugnar eftersom de kan explodera,

t.o.m. efter att uppvärmningen har upphört;

- När rengöring görs av ytor på lucka, lucktätning, ugsutrymme, använd bara mild, ej frätande tvål, eller rengöringsmedel

som gnids in med mjuk svamp eller duk.

- Ugnen skall rengöras regelbundet och eventuella matrester avlägsnas;

- Brister i att hålla ugnen ren kan leda till försämring av ytan vilket kan negativt påverka livslängden av apparaten och möjligen resultera i en riskabel situation;

- Om strömsladden är skadad måste den ersättas av tillverkaren, dess servicerepresentant eller motsvarande behöriga personer för att undvika fara.

Temperaturen på åkomliga ytor kan vara hög när apparaten är i drift.

SÄKERHETSINSTRUKTIONER FÖR ALLMÄNT BRUK

Nedan listas, som med alla apparater, vissa regler att följa och säkerhetsåtgärder för att försäkra dig om en optimal funktion hos

denna ugn:

1. Låt alltid glasbrickan, rullarmarna, kopplingen och rullband sitta på plats när ugnen körs.
2. Använd inte ugnen för några andra syften än matberedning, såsom torkning av kläder papper eller något annat än livsmedel, eller för steriliseringsändamål.
3. Kör inte ugnen när den är tom. Detta kan skada ugnen.
4. Använd inte ugnsutrymmet för någon typ av förvaring, såsom för papper, kokböcker etc.

5. Laga inte någon mat som omges av en hinna såsom äggulor, potatis, kyckinglever etc utan att först flera gånger sticka hål i den med en gaffel.

6. För inte in något föremål i öppningar på det yttre höljet.

7. Avlägsna aldrig komponenter från ugnen såsom fötterna, koppling, skruvar etc.
8. Bered inte mat direkt på glasbrickan. Placera mat i/på lämpligt köksgeråd innan den placeras i ugnen.
9. VIKTIGT - KÖKSREDSKAP SOM EJ FÅR ANVÄNDAS I MIKROVÅGSUGNEN

Använd inte metallpannor eller fat med metallhandtag.

Använd inte någonting med metallinläggning. Använd inte papperstäckta stältrådsklämmor för plastpåsar.

Använd inte melamintallrikar då de innehåller ett material som absorberar mikrovågsenergi. Detta kan orsaka att faten spricker eller förkolnar och förlänger lagningstiden. Använd inte Centura-serviser. Glasyren är inte lämpad för mikrovågsbruk. Corelle Livingware:s koppar med slutet handtag bör inte användas.

Laga inte i en behållare med strypt öppning såsom en läskflaska eller salladsoljaflaska, då de kan explodera om de värms upp i mikrovågsugn. Använd inte konventionella ugnstermometrar. Det finns termometrar specifikt avsedda för lagning i mikrovågsugn. Dessa kan användas.

1. Mikrovågstillbehör skall användas bara i enlighet med tillverkarens instruktioner.
2. Försök inte att fritera mat i denna ugn.
3. Kom ihåg att en mikrovägsugn enbart

värmer vätskan i en behållare snarare än behållare i sig. Därför, även om locket

på behållaren inte är varmt att vidröra när den tas ut ugnen, kom ihåg att maten/vätskan inuti kommer att frigöra samma mängd ånga och/eller bubblande när locket tas bort, som i konventionell matlagning.

1. Testa alltid temperaturen på lagad mat själv, speciellt om du värmer eller lagar mat/dryck för små barn. Det rekommenderas att aldrig inta mat och dryck direkt från ugnen utan att låta den stå i några minuter och röra i maten/drycken för att värmen ska fördelas jämnt.
2. Mat som innehåller en blandning av fett och vatten, t.ex. buljong, bör stå i 30-60 sekunder i ugnen efter att den har stängts av. Detta är för att låta blandningen jämnas ut för att förhindra bubblande när en sked placeras i maten/vätskan eller en buljongtärning läggs i.
3. När du bereder/lagar mat/vätska, kom ihåg att det finns viss mat, t.ex. Jul-kakor, sylt och köttfärs som värms upp mycket snabbt. När du värmer eller lagar mat med ett högt innehåll av fett eller socker, använd inte plastbehållare.
4. Köksredskapet kan bli hett eftersom värme överförs från den varma maten. Detta är speciellt sant om ett plasthölje har täckt ovansidan och handtagen på kärlet. Grytlappar kan behövas för att hantera kärlet.
5. För att reducera risken för eld i ugnsutrymmet:

(a) Överkoka inte maten. Bevaka noggrant mikrovågsugnen om papper, plast eller annat brännbart materiel har placerats inuti ugnen för att underlätta lagningen.
(b) Ta bort stältrådsklämmor från påsar innan du placerar påsen i ugnen.
(c)Om material inuti ugnen skulle antändas, håll luckan stängd, stäng avugnen vid väggkontakten eller slå av strömmen från elskåpet.

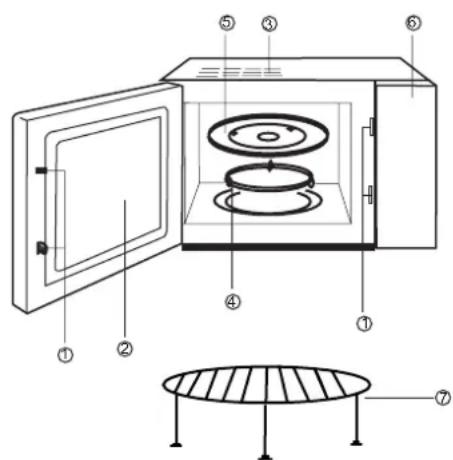

ÖVERSIKTDIAGRAM

(1) Luckans säkerhetslässystem
(2) Ugnsfönster
(3) Ugnsluftkanal
(4) Rullande ring
(5) Glasbricka
(6) Manöverpanel
(7) Grillgaller

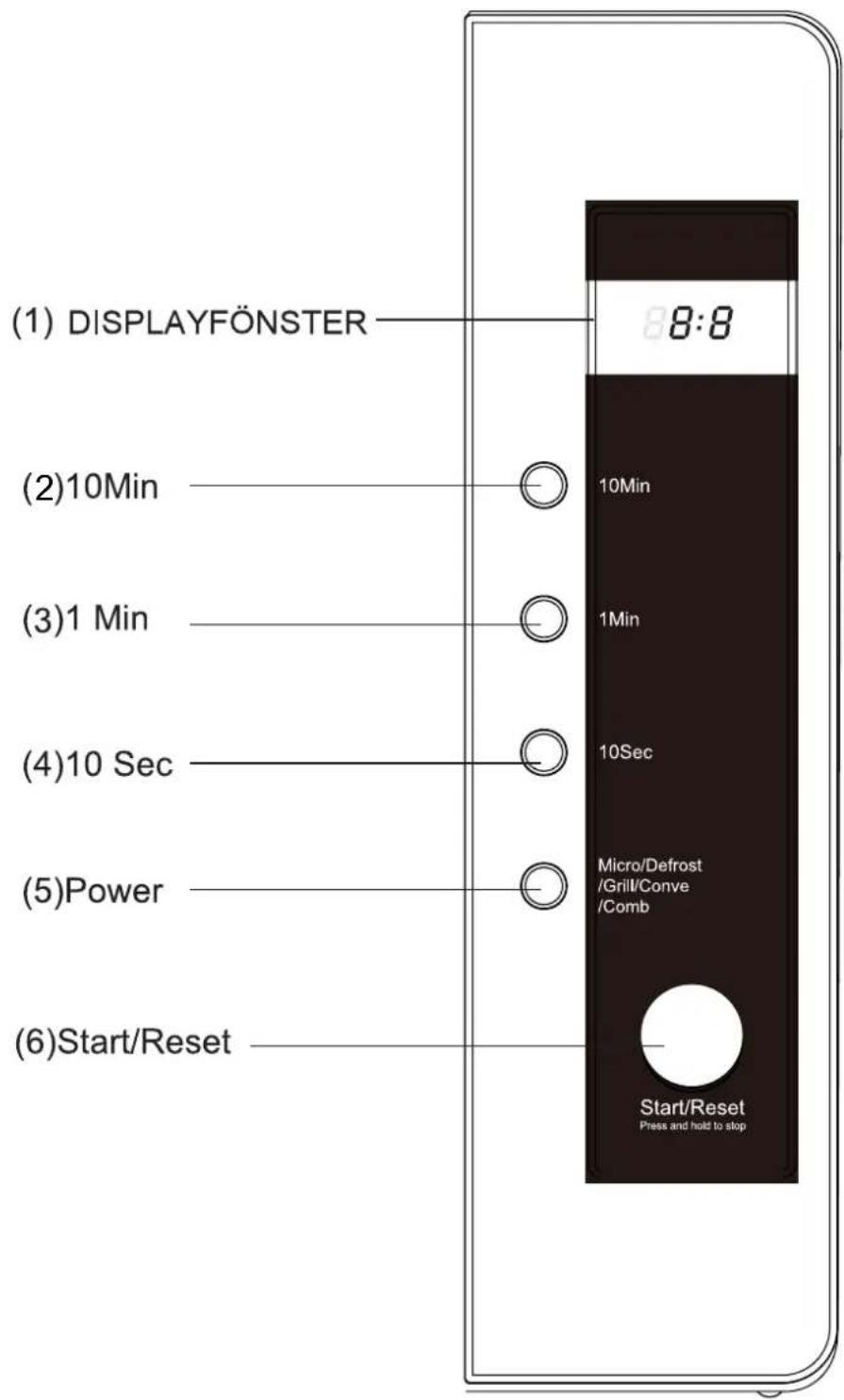

MANÖVERPANEL

ANVÄNDARINSTRUKTION 1.

ENKEL TILLAGNING

Med bara ett knapptryck kan du starta enkel tillagning, vilket är väldigt bekvämt och snabbt för att värma

ett glas vattenetc.

Exempel: för att värma ett glas mjölk

a) Sätt ett glas mjölk på glastallriken och stäng luckan.
b) Tryck på knappen "Start/Reset", så körs mikrovågsugnen på 100 % effekt i 1 minut.
c) Du hör 5 pip när tillagningen är slutförd.

2. MIKROVÅGSMATLAGNING

(A) Snabb matlagningsmetod

(Exempelvis: Välja 100% effekt för att laga mat i 5 minuter.)

a) Sätt tiden till "5:00"
b) Tryck "Start/Reset"-knappen

(B) Kontrollera för hand

(Exempelvis: Välja 70% effekt för att laga mat i 10 minuter)

a) Tryck på "Micro/Grill"-knappen för att välja 70% effekt.
b) Tryck på tidsknappen för att sätta lagningstiden till "10:00"
c) Tryck på "Start/Reset"-knappen.

Du kan trycka på "MICRO/GRILL"-knappen för att välja effekt.

Steg Display	Mikro-effekt
1 P10		100%
2 P7 70%
3 P5 50%
4 P3 30%
5 P1 10%

3. AUTO UPPTININGSFUNKTION

Du måste trycka "1 Min" (1,0 kg) och "10 Sek" (0,1 kg) efter vikten på maten. Ugnen kan välja tiningsprogram och autostarta upptiningen. Exempelvis: tining av 0,4 kg mat

1) Tryck på "Micro/Grill" för att välja upptiningsfunktion, display "DEF".
2) Ange vikt "0,4 kg" genom att trycka "1 Min" och "10
Sek"-knapparna.
3) Tryck på "Start/Reset"-knappen.
Anmärkning: maximal vikt är 2 kg.

4. Grill

Du kan trycka på "Grill"-knappen för att välja sådana funktioner: (den längsta lagningstiden är 59'50" minuter). Mönster 1: 85% grilleffekt, display G-1 Exempel: lagning av mat med grill i 20 minuter

A) Tryck "Micro/Grill" tills LED visar "G-1".
B) Ange lagningstid till "20:00"
C) Tryck på "Start/Reset"

När du grillar värms inte maten av mikrovågor, värmen strålar ut från metallvärmaren högst upp i ugnen. När grillen körs, har lagningen 2 stadier; efter första halvan av lagningen kommer programmet automatiskt pausa och 2 pip hörs, vilket indikerar att du kan öppna för att vända på maten, stäng därefter luckan, tryck på "Start/Reset"-knappen, och lagningen fortsätter med 2:a halvan. Om du inte vill vända på maten, startar ugnen igen efter en paus på 1 minut.

5. Kombinationslagning

Denna apparat erbjuder ett val av tre metoder för kombinationslagning.

Alternativ 1 : Konvektion + Mikrovågor (200C konvektion + 50% mikrovågor), display "C-1"

Detta är idealiskt för ugnsstekning och bakning etc.

Alternativ 2 : Grill och Konvektion (50% grill + 210C konvektion, display "C-2")

För snabb bryning etc.

Alternativ 3 : Grill och Mikrovågor (50% grill + 50C mikrovågor, display "C-3"

För snabb grillning etc.

Exempel : Lagning av mat med alternativ 3 i 30 minuter.

a) Tryck på "Comb"-knappen för att välja "C-3"

b) Ange lagningstid till 30 minuter

c) Tryck på "Start/Reset"

Denna ugn kan användas som konvektionsugn och kan programmeras för att nä önskad temperatur för för-värmning. Du kan trycka på "Micro/Conve"-knappen för att ange en annan temperatur. Exempel: För att ställa in ugnen till förvärme på 200 C.

a) Tryck på "Micro/Conve"-knappen för att ställa in temperaturen på 200 C.

b) Tryck på "Start/Reset".

Du kan trycka på "Micro/Conve"-knappen för att välja temperatur: 230C, 220C, 200C, 180C, 160C.

När förvärmningen är klar, stängs funktionen av och 2 pip hörs för att påminna dig om att ställa maten i ugnen. Ange konvektionens lagningstemperatur och börja tillagningen. Den längsta förvärmningen är 30 minuter.) Exempel: Konvektionslagning, För att ställa in den förvärmda ugnen på tillagning i 20 minuter vid 200 C

a) Tryck på "Micro/Conve"-knappen för att välja en temperatur på 200 C.

b) Ange lagningstid till 20 minuter

c) Tryck på "Start/Reset"

7. Barnlås

För att aktivera barnlåset, tryck på "1 Min"-knappen och "10 Sek"-knappen samtidigt i 2 sekunder.

Tryck på "1 Min" och "10 Sek"-knappen samtidigt i 2 sekunder igen, så läses denna spärr upp.

8. Start/Reset

a) Om du under drift trycker på "Start/Reset"-knappen så upphör driften.

b) Om något program ställts in innan start tryckts in, avbryts alla inställda program om denna knapp trycks in.

SKÖTSEL AV DIN MIKROVÅGSUGN

1 Stäng av ugnen och ta ur kontakten från vägguttaget innan du rengör den. 2.Håll ugnens insida ren. När mat skvätter eller utspilld vätska klibbar vid ugnsväggarna, torka med en fuktig duk. Användningen av starka eller frätande rengöringsmedel eller rekommenderas ej. 3. Utsidan av ugnen skall rengöras med en fuktig duk. För att förhindra skada på komponterna

inuti ugnen, får inte vatten tillåtas rinna ner i ventilationsöppningarna. 4. Låt inte manöverpanelen bli våt. Rengör med en mjuk fuktig duk, Använd inte rengöringsmedel,

frätande medel, eller sprayrengörare på kontrollpanelen. 5.Om ånga ackumuleras inuti eller kring utsidan av ugnsluckan, torka med mjuk duk. Detta kan hända

när mikrovågsugnen körs under förhållanden med hög fuktighet och indikerar ingalunda något fel på enheten. Det är ibland nödvändigt att ta bort glasbrickan för rengöring. Tvätta brickan i tvållöddrigt vatten eller i

en diskmaskin. 7. Den rullande ringen och golvet i ugsutrymmet bör rengöras regelbundet för att undvika överdriven ljudnivå. Torka bara

bottenytan av ugnen med milt rengöringsmedel, vatten eller fönsterrengöring och torka. Rullringen kan tvättas i tvållöddrigt vatten eller i diskmaskin. Matlagningsånga samlas upp under upprepad användning men påverkar inte bottenytan eller hjulen till rullringarna.

När rullringen från tas bort från golvet i ugnsutrymmet för rengöring, se till att den sätts tillbaka riktigt. 8. Ta bort lukt från din ugn genom att blanda en kopp vatten med saften och skalet från en citron i en

djup mikrovågstålig skål. Mikra i 5 minuter, gnugga ordentligt och torka med en mjuk duk. När det blir nödvändigt att ersätta ugnens belysning, konsultera en återförsäljare för att få den utbytt.

Miljöinformation

När enheten ska slängas, kasta inte denne tillsammans med köksskräpet. Lämna den på en återvinningsstation som mottar elektriskt utrustning. Symbolen på produkten, bruksanvisningen eller förpackningen informerar om bortskaffelsen.

Material som kan återvinnas är markerade med tillsvarende symbol. Genom att återvinna, materiaåtervinna eller att bortskaffa gammel utrustning på korrekt sätt bidrar du till att skydda miljön.

Var vänlig att kontrollera dina lokala regler för bortskaffelse av packningsmaterial batterier och gammel utrustning.

ALL RIGHTS RESERVED

COPY RIGHT DENVER ELECTRONICS A/S

www.denver-electronics.com

DENVER®
