Produkttyp	Sladdlös borrskruvdragare
Modell	DJC158CSZ-180
Varumärke	Cotech
Spänning	18 V
Batterityp	Litiumjon (LXC-serie), 1,5 Ah
Laddningstid	Cirka 40 min för 1,5 Ah, 80 min för 3,0 Ah
Max vridmoment	32 Nm
Tomgångsvarvtal (låg/hög)	0-400 / 0-1100 varv/min
Chucktyp	Nyckellös, 13 mm
Vikt	1,5 kg (med 1,5 Ah batteri)
Ljudnivå (LpA)	71,8 dB(A) (osäkerhet 3 dB)
Ljudnivå (LwA)	82,8 dB(A) (osäkerhet 3 dB)
Vibrationsnivå (a_h)	0,710 m/s² (osäkerhet 1,5 m/s²)
Vibrationsnivå (ah,D)	1,553 m/s² (osäkerhet 1,5 m/s²)
Arbetslampa	Ja, med batteriladdningsindikator
Vridmomentinställningar	23 + borrläge
Säkerhetsfunktioner	Överlastskydd, överhettningsskydd, underspänningsskydd
Underhåll	Rengör med fuktig trasa; håll ventilationsöppningar fria
Medföljande tillbehör	1x 1,5 Ah batteri, laddare, användarmanual

Vanliga frågor - DJC158CSZ-180 Cotech

Hur laddar jag batteriet för första gången?

Före första användning, ladda batteriet fullt. Ta bort batteriet från borren, anslut laddaren till ett vägguttag (grön LED lyser), sätt i batteriet. Under laddning lyser grön LED fast, röd LED blinkar en gång per sekund. När fulladdat lyser båda LED fast. Laddning tar cirka 40 min för 1,5 Ah batteri.

Vilken är rätt vridmomentinställning för skruvning?

Använd vridmomentratten (23 inställningar) för att justera vridmomentet. Börja på lägsta inställningen och öka gradvis för att undvika överdragning. Rätt inställning beror på skruvstorlek och material.

Hur byter jag borr?

Borren har en nyckellös chuck. Vrid chucken åt vänster för att dra åt, åt höger för att lossa. Se till att borret är centrerat och säkrat.

Vad betyder växelväljarens lägen?

Läge 1: 0-400 varv/min (högt vridmoment, låg hastighet). Läge 2: 0-1100 varv/min (lågt vridmoment, hög hastighet). Använd låg växel för att skruva, hög växel för att borra.

Varför stannar borren plötsligt under användning?

Detta kan bero på överlastskydd eller överhettningsskydd. Släpp avtryckaren, vänta några sekunder och starta sedan om. Om batteriet är varmt, låt det svalna. Om motorn är varm, låt verktyget svalna.

Hur vet jag när batteriet behöver laddas?

Batteriet har en laddningsindikator med 3 LED-lampor. När endast röd LED lyser under drift, behöver batteriet laddas.

Kan jag använda ett annat batteri med denna borr?

Använd endast LXC-seriens batterier som rekommenderas av tillverkaren. Användning av andra batterier kan orsaka skada eller brand.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid skyddsglasögon och hörselskydd. Håll arbetsområdet rent och väl upplyst. Undvik oavsiktlig start genom att se till att strömbrytaren är avstängd innan du sätter i batteriet.

Hur rengör och underhåller jag borren?

Rengör med en lätt fuktad trasa med milt rengöringsmedel. Använd aldrig lösningsmedel. Håll motorns ventilationsöppningar fria från damm och smuts.

Vad är garantin och var kan jag få reservdelar?

Kontakta kundtjänst för reparationer och originalreservdelar. Reparationer bör endast utföras av kvalificerade hantverkare.

BRUKSANVISNING DJC158CSZ-180 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk chock, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk chock om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras.
h) Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.
5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.
b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.
d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.
6) Service
a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna batteriet.
- Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
- Ladda batteriet endast i temperaturer mellan 5–40 °C.
- Utsätt aldrig batteriet eller laddaren för vatten.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon.

Använd alltid hörselskydd.

Endast för inomhusbruk.

Produktbeskrivning

• Snabbladdare för 18 V-batteri i LXC-serie, laddtid 1,5 Ah 40 min samt 3,0 Ah 80 min
  • Automatiskt spindellås och nyckellös chuck 13 mm

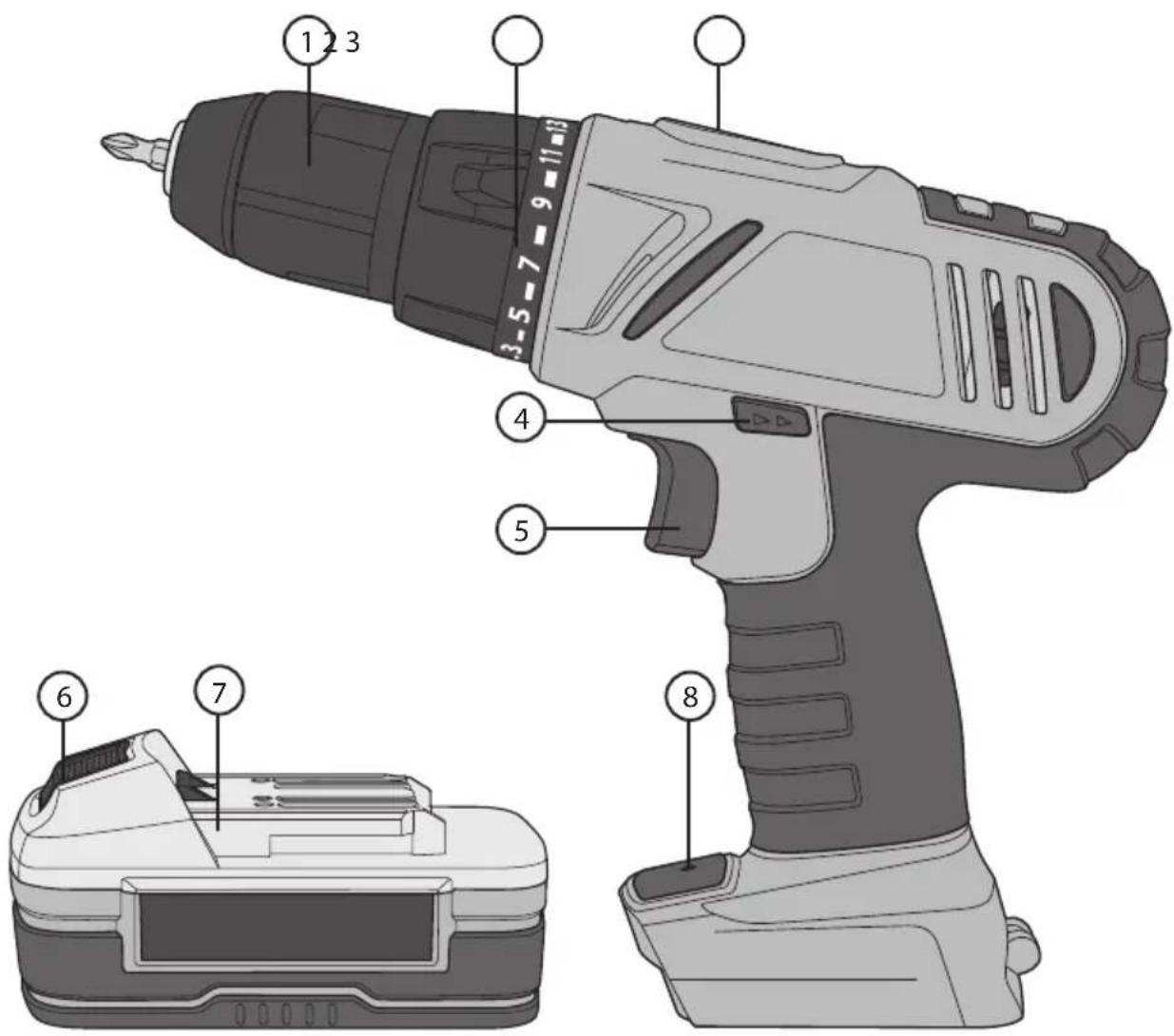

1. Nyckellös chuck
2. Vred för vridmoment
3. Reglage för hög-/lägväxel
4. Omkopplare för höger-/vänstergång
5. Strömbrytare (steglös)
6. Batterilås
7. Batteri 18 V 1,5 Ah
8. Belysning och indikatorer för laddningsstatus

Laddning

Obs! Batteriet måste vara fulladdat innan det används första gången.

1. Ta bort batteriet från borrmaskinen genom att trycka in batterilåset (6) och dra ur batteriet. Om batteriet är mycket varmt efter t.ex. hård belastning ska det svalna innan laddningen påbörjas.
2. Anslut laddaren till ett vägguttag. Den gröna lysdioden tänds.
3. Placera batteriet i laddaren. Den gröna lysdioden lyser med fast sken och den röda lysdioden blinkar en gång per sekund under laddningen.
4. När batteriet är fulladdat lyser både den gröna och den röda lysdioden med fast sken.

Fast grönt och släckt rött sken: Laddaren är nätansluten utan anslutet batteri.

Blinkar rött en gång per sekund och fast grönt sken: Laddning pågår.

Fast grönt och rött sken: Batteriet är fulladdat.

Blinkar rött tre gånger per sekund och fast grönt sken: Batterifel.

• Laddtiden är ca 40 min för 1,5 Ah-batteri och ca 80 min för 3,0 Ah-batteri.
• Batteriet kan bli lite varmt vid laddning. Detta är helt normalt.
• Laddaren och batteriet fungerar bäst vid normal rumstemperatur. Ladda inte i direkt solljus eller i kallare temperaturer. Temperaturområde för laddning är 5–40 °C.
• När batteriet blir urladdat stänger elektroniken i batteriet av maskinen automatiskt.
• Vid längre förvaring (månader) ska batteriet vara laddat.

Funktioner

Strömbrytaren

Välj höger- eller vänstergång med omkopplaren (4). Omkopplaren har även ett mittenläge då strömbrytaren är låst. När omkopplaren står i mittenläget kan maskinen inte startas. Starta och stoppa maskinen genom att trycka in och släppa strömbrytaren (5).

Maskinen är utrustad med steglös varvtalsreglering, vilket är utmärkt speciellt vid skruvdragning. Ju mer strömbrytaren trycks in, desto högre blir varvtalet.

Skruvdragning

Maskinen har ett vred (2) för inställning av lämpligt vridmoment. Vid rätt inställning släpper maskinen vid förinställt vridmoment för att undvika att skruven dras för långt.

Inställningen beror på skruvtyp och skruvstorlek samt materialet du skruvar i.

Börja alltid på lägsta vridmoment och öka stegvis för att hitta lämplig inställning.

Borning

Ställ vredet (2) i borrläge.

Hög-/lågväxel

Reglaget (3) har två lägen: Läge 1: 0–400 rpm. Läge 2: 0–1100 rpm (rpm = varv/minut).

Överbelastning och skydd

Maskinen/batteriet är utrustat med ett antal skydd för att undvika skada på maskin och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av maskinen/batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att maskinen är utan belastning och starta den på nytt. Den ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av maskinen/batteriet. Skyddet är självåterställande men maskinen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt den svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av maskinen automatiskt och batteriet måste laddas.

Byte av borr eller bits

Maskinen har en nyckellös chuck som gör det enkelt att byta borr eller bits med en hand. Vrid till vänster för att greppa, till höger för att lossa. Försäkra dig om att borren sitter ordentligt fast och är centrerad i chucken.

Belysning och batteriindikator

Belysningen tänds när strömbrytaren trycks in och belyser arbetsområdet. De tre indikatorerna för batteristatus tänds också. När batteriet är fulladdat lyser alla tre, när bara en (den röda) lyser, måste batteriet laddas.

Råd och tips om borrning

• Vid borrning i glatta material, t.ex. klinker, bör du sätta en kraftig tejpbit där du ska borra så att borren inte glider åt sidan.
• Vid borning i metall bör du först använda en körnare och göra en liten grop där du ska borra. Denna lilla grop fixerar sedan borren på rätt ställe så att den inte glider åt sidan.
• Vid borrning i metall bör du även använda gång-/skärolja för att spara på verktygen.
• Använd alltid tving/skruvstycke för att hålla fast ämnet som ska bearbetas.
• Vid borning i vägg, se till att inte skada vatten-, el-, gasledning etc.

Skötsel och underhåll

• Håll alltid motorns ventilationsöppningar fria från spån och skräp.
• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Vid längre förvaring (månader) ska batteriet vara laddat.

Felsökningsschema

Problem Möjlig orsak Åtgård
Maskinen går inte. Batteriet urladdat. Ladda batteriet.
Slitna kolborstar. Kontakta kundtjänst.
Fel på strömbrytaren. Kontakta kundtjänst.
Maskinen går sakta och/eller stängs av.	Slö eller skadad borr. Byt	ut borren.
	För hård matning. Minska	på matningen.
	Batteriet urladdat. Ladda	batteriet.
	Batteriet överhettat. Låt b	batteriet svalna.
	Motorn är överhettad. Låt	maskinen svalna.
Ovanliga ljud och/eller höga vibrationer.	Borren/verktyget är inte centrerat eller är felaktigt monterat.	Kontrollera att borren/verktyget är centrerat, korrekt monterat och åtdraget.
Gnistbildning i motorn. Fel på kolborstarna. Kontakta kundtjänst.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Varvtal 0-400/1100 v/min

Batteri 18 V 1,5 Ah litiumjon LXC-serie (3,0 Ah finns som tillbehör)

Ställbart moment 23 + borr, max 32 Nm

Ljud LpA: 71,8 dB(A) (Onoggrannhet KpA: 3 dB)

LwA: 82,8 dB(A) (Onoggrannhet KwA: 3 dB)

Vibrationsvärde an 0,710 m/s² (Onoggrannhet K: 1,5 m/s²)

ah,D 1,553 m/s² (Onoggrannhet K: 1,5 m/s²)

Vikt 1,5 kg med 1,5 Ah-batteri och 1,8 kg med 3,0 Ah-batteri

Skifte av bor eller bits

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
