Produkttyp	Fristående spis
Märke	Elvita
Modell	CIH4660S
Bredd	60 cm
Djup	60 cm
Höjd	85 cm (justerbar)
Vikt	Cirka 52 kg
Strömförsörjning	220-240 V ~ 50/60 Hz
Total effekt	Cirka 7,2 kW
Hälltyp	Induktion
Antal kokzoner	4
Ugnstyp	Elektrisk konventionell med grill
Ugnsvolym	70 L
Ugnsfunktioner	Varmluft, Grill, Över-/undervärme, Avfrostning
Rengöring	Katalytiska insatser (bakvägg)
Säkerhetsfunktioner	Barnlås, Restvärmeindikatorer, Automatisk avstängning
Tillgänglighet reservdelar	Reservdelar finns via servicecenter
Reparerbarhet	Repareras av kvalificerade tekniker; 10 års reservedelstillgång
Energiklass	A (för ugn)
Färg	Rostfritt stål / Svart glas

Vanliga frågor - CIH4660S Elvita

Hur aktiverar jag barnlåset på hällen?

Tryck och håll ner Barnlås-knappen (vanligtvis en nyckelikon) i 3 sekunder tills en symbol visas på displayen. Hällen låses när den inte används.

Vad ska jag göra om en felkod visas på displayen?

Felkoder indikerar funktionsfel. Vanliga koder: E1 (ingen kastrull), E2 (överhettning), E3 (spänning). Se manualen eller kontakta Elvita-support. Ofta kan mindre fel åtgärdas genom att koppla ur spisen i 30 sekunder.

Kan jag använda vilket kokkärl som helst på induktionshällen?

Endast magnetiska kokkärl (järnmetall) fungerar. Testa med en magnet: om den fastnar är den lämplig. Undvik aluminium, koppar, glas och keramik om de inte är märkta som induktionskompatibla.

Hur rengör jag induktionshällen?

Torka av med en mjuk fuktig trasa och ett milt rengöringsmedel efter varje användning. För inbrända rester, använd en keramikhällskrapa och specialistrengöring. Undvik slipande svampar.

Varför blir ugnen inte varm?

Kontrollera att spisen är ordentligt inkopplad och att strömbrytaren är på. Se till att ugnens funktionsväljare är ställd på ett värmeläge. Om det fortfarande inte blir varmt kan värmeelementet vara trasigt.

Hur ställer jag in timern på ugnen?

Tryck på Timer-knappen och använd +/- tangenterna för att ställa in önskad tid. Ugnen stängs automatiskt av när nedräkningen når noll. Vissa modeller har funktion för tillagningstid och sluttid.

Kan jag installera spisen själv?

Installation måste utföras av en kvalificerad elektriker på grund av höga effektkrav (typiskt 7,2 kW) och behov av ordentlig ventilation. Spisen är tung; två personer rekommenderas.

Vad är garantiperioden för Elvita CIH4660S?

Elvita erbjuder vanligtvis 2 års garanti på delar och arbete. Registrering kan krävas. Kontrollera garantikortet i manualen för detaljer.

Hur byter jag ugnslampan?

Koppla bort spisen från strömmen. Ta bort glaskåpan genom att vrida eller skruva loss. Byt till en 300°C värmebeständig glödlampa (ofta G9 eller E14, 25W). Sätt tillbaka kåpan.

Vilket underhåll kräver spisen?

Regelbunden rengöring av häll och ugn. Byt katalytiska insatser om de är slitna (vartannat år). Kontrollera dörrtätningarna för skador. För gasmodeller (inte denna) men elektrisk kräver minimalt underhåll.

BRUKSANVISNING CIH4660S Elvita

Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk. Before using this product, please read the user manual carefully. Save the user manual for future reference. Les bruksanvisningen nøye før du tar i bruk produktet. Ta vare på bruksanvisningen for fremtidig bruk.

INNEHÅLL

1. Förord 3

1.1 Säkerhetsvarningar 3

1.2 Installation 3

1.2.1 Risk för elstöt 3
1.2.2 Risk för skärskada 3
1.2.3 Viktiga säkerhetsanvisningar 3

1.3 Drift och underhåll 3

1.3.1 Risk för elstöt 3

1.3.2 Hälsorisk 3

Om dessa anvisningar inte efterföljs kan följden bli

allvarlig skada eller dödsfall. 3

1.3.3 Risk för brännskada 4
1.3.4 Risk för skärskada 4
1.3.5 Viktiga säkerhetsanvisningar 4

2.1 Vy ovanifrån 6
2.2 Kontrollpanel 6
2.3 Funktionsprincip 7
2.4 Före användning av ny induktionshäll 7
2.5 Tekniska data 7

3. Användning

3.1 Touch-reglage 7
3.2 Kokkärl som kan användas 8

3.3 Användning 9

3.3.1 Börja laga mat 9
3.3.2 Avsluta matlagning 9
3.3.3 Använda boost- funktionen 10
3.3.4 Låsa reglagen 10
3.3.5 Timerdisplay 11
3.3.6 Standarinställd drifttid 12

4. Riktlinjer för matlagning

4.1 Matlagningstips 13

4.1.1 Sjudning, koka ris 13
4.1.2 Bryna biff 13
4.1.3 Fräsa mat 13
.2 Detektering av små föremål 13

5. Värmeinställning 14

1. Skötsel och rengöring 15
2. Tips 16
3. Felvisning och inspektion 17
4. Installation 19

9.1 Installationsutrustning 19
9.2 Försäkra dig om följande före installation av hällen: 20
9.3 Försäkra dig om följande efter installation av hällen: 21

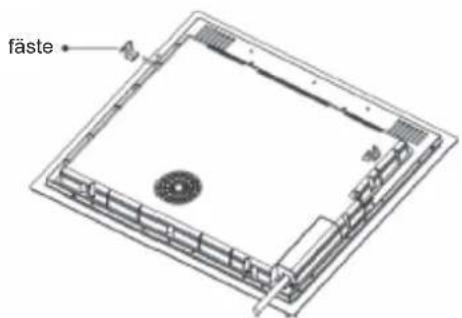

9.4 Före placering av fästen 21

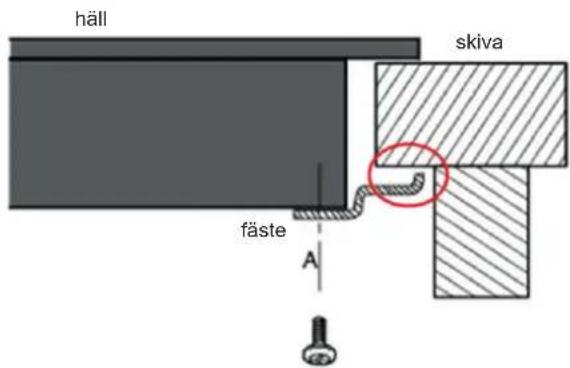

9.5 Justera fästets läge 21
9.6 Försiktighet 22

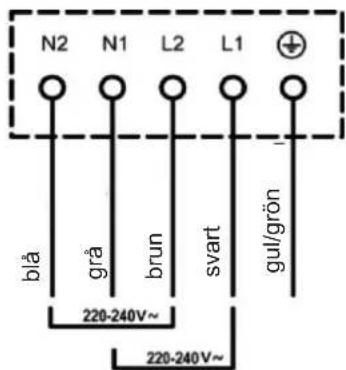

9.7 Ansluta hällen till nätspänning 22

1. Förord

1.1 Säkerhetsvarningar

Vi tar säkerheten på största allvar. Läs denna information innan du använder induktionshällen.

1.2 Installation

1.2.1 Risk för elstöt

• Koppla bort apparaten från nätspänning innan du utför något arbete eller underhåll på den.
• Det är både nödvändigt och krav enligt lag att apparaten jordas.
• Ingrepp i husets elsystem får utföras endast av behörig elektriker.
• Om dessa anvisningar inte efterföljs kan följden bli elstöt eller dödsfall.

1.2.2 Risk för skärskada

• Var försiktig! Hällens kanter är vassa.
• Det finns risk för skärskada om du inte är försiktig.

1.2.3 Viktiga säkerhetsanvisningar

• Läs dessa anvisningar noggrant innan du installerar apparaten.
• Placera aldrig brännbara material eller produkter på denna apparat.
• Försäkra dig om att personen som installerar apparaten har tillgång till denna information.
• För att installationen av apparaten ska vara godkänd måste dessa installationsanvisningar efterföljas.

• Denna apparat måste installeras och jordas på korrekt sätt av behörig elektriker.

• Anslut apparaten till en krets som är utrustad med frånskiljare med vilken du kan bryta strömförsörjningen.

• Om apparaten inte installeras korrekt kan följden bli att garantin upphör att gälla och att rätten till garantianspråk upphör.

1.3 Drift och underhåll

1.3.1 Risk för elstöt

• Använd inte induktionshällen om den är trasig eller har sprickor. Bryt omedelbart anslutningen till nätspänning om induktionshällens yta går sönder eller spricker. Kontakta behörig elektriker.
• Om dessa anvisningar inte efterföljs kan följden bli elstöt eller dödsfall.

1.3.2 Hälsorisk

• Denna apparat uppfyller säkerhetsstandarder för elektromagnetism.
• Hur som helst måste du om du har pacemaker eller andra elektriska implantat (som till exempel insulinpump) kontakta din läkare eller tillverkaren av implantatet innan du använder denna apparat. Försäkra dig om att implantatet inte påverkas av apparatens elektromagnetiska fält.

Om dessa anvisningar inte efterföljs kan följden bli allvarlig skada eller dödsfall.

1.3.3 Risk för brännskada

• När apparaten används blir vissa av dess komponenter så varma att de kan orsaka brännskada.
• Var försiktig så att du inte kommer i kontakt med induktionshällen med kropppsdel, klädesplagg eller annat föremål än lämpligt kokkärl.
• Placera inte metallföremål som knivar, gafflar, skedar och lock på hällen (de kan bli mycket varma).
• Handtag på kastruller kan bli väldigt varma. Försäkra dig om att kastrul-lens handtag inte är placerat direkt över en värmezon som är påslagen. Positionera handtagen så att barn inte kan komma åt dem.
• Om dessa anvisningar inte efterföljs kan följden bli brännskada.

1.3.4 Risk för skärskada

- Det finns risk för skärskada om du inte är försiktig.

1.3.5 Viktiga säkerhetsanvisningar

• Lämna aldrig apparaten utan uppsikt när den används. Överkokning or-sakar rök och (eventuellt) spill som innehåller fett, vilket kan antändas.
• Använd inte apparaten som arbetsy-ta eller förvaringsyta.
• Lämna inga föremål eller redskap på apparaten.

• Placera inga föremål (till exempel kreditkort, minneskort) eller elektroniska anordningar (till exempel datorer, MP3-spelare) nära apparaten, eftersom dessa kan påverkas av dess elektromagnetiska magnetfält.

• Stäng av värmezonen och induktionshällen direkt efter användning enligt anvisningar i denna handbok (till exempel med touch-reglagen).
  Förlita dig inte på att detekteringsfunktionen ska stänga av värmezonerna när du tar bort kokkärlet.

• Barn får absolut inte leka med, sitta på, stå nära eller klättra på apparaten.
• Förvara inte föremål som väcker barns intresse i utrymmen ovanför apparaten. Barn som klättrar upp på induktionshällen kan skadas allvarligt.
• Lämna inte barn ensamt eller utan uppsikt i det rum där apparaten används.
• Barn eller personer med nedsatt förmåga som inverkar på deras för-måga att använda apparaten får inte använda apparaten utan översikt av vuxen person som kan instruera dem. Den vuxna, instruerande per-sonen måste säkerställa att barnet/ personen med nedsatt förmåga kla- rar av att använda apparaten utan att det föreligger fara för dem själva eller omgivningen.
• Utför inga reparationer eller komponentbyten på apparaten förutsatt att detta inte rekommenderas i handboken. Alla annan service ska utföras av behörig elektriker.
• Rengör inte induktionshällen med ångrengörare.
• Placera inte eller tappa inte tunga föremål på induktionshällen.

• Stå inte på induktionshällen.

• Använd inte kokkärl med skadade kanter, och dra inte kokkärl över induktionshällen – glasytan kan skadas.

• Använd inte stålull, hårda kökssvampar eller andra slipande rengöringsmedel för att rengöra induktionshällen (dess glasyta kan repas).
• Om nätsladden är skadad ska denna ersättas av tillverkaren, tillverkarens servicerepresentant eller annan behörig person för att undvika fara.
• Denna apparat är avsedd för användning i hushåll och liknande tilllämpningar, som till exempel: personalkök i butiker, kontor och andra arbetsplatser; bondgårdar; gäster på hotell, motell och andra boendemiljöer; B&B.
• WARNING! Denna apparat och dess åtkomliga komponenter blir varma under användning.
• Var försiktig så att du inte kommer i kontakt med värmeelementet.
• Barn under 8 år får inte vistas i närheten av apparaten (oberoende av om de övervakas eller inte).
• Denna apparat får användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk förmåga, nedsatt hörsel/syn, nedsatt mental förmåga eller som saknar erfarenhet endast under överinseende av behörig person eller om de ges anvisningar om hur apparaten används på ett säkert sätt och de förstår alla risker som föreligger.
• Barn får aldrig leka med apparaten. Apparaten får inte rengöras eller un-

derhållas av barn som arbetar utan övervakning.

• WARNING! Om du lämnar kokkärl som innehåller fett eller olja utan uppsikt på hällen kan följden bli brand. Släck ALDRIG brand med vatten! Stäng av apparaten och täck över lågorna med lock eller brandfilt!
• WARNING! Brandrisk! Förvara inte föremål på värmezonerna.
• Varning! Stäng av apparaten omedelbart om hällens yta har sprickor (det föreligger risk för elstöt, eftersom det finns strömförande komponenter under häll av glaskeramik eller liknande material).
• Rengör inte hällen med ångren-görare.
• Apparaten är inte avsedd för användning tillsammans med extern timer eller separat fjärrstyrningssystem.

Grattis till din nya induktionshäll!

Vi rekommenderar att du läser denna bruksanvisning/installationshandbok noggrant så att du förstår hur apparaten installeras och används på korrekt sätt.

Se avsnittet om installation för information om hur installationen ska utföras.

Läs alla säkerhetsanvisningar noggrant innan användning och förvara denna bruksanvisning/installationshandbok för framtida behov.

1. Zon för max. 1 200/1 500 W
2. Zon för max. 2 300/2 600 W
3. Zon för max. 1 200/1 500 W
4. Zon för max. 2 300/2 600 W
5. Kontrollpanel
6. Glasskiva

2.2 Kontrollpanel

1. Av/på-reglage för värmezoner.
2. Timerdisplay
3. Touch-reglage för start/timer
4. Boost-funktion
5. Låsknapp
6. Av/pä

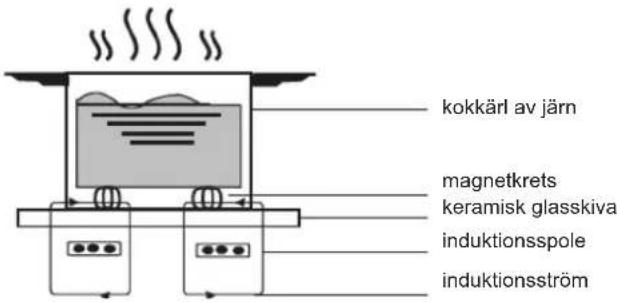

Induktionstekniken är en mycket säker, avancerad, effektiv och ekonomisk matlagningsteknik. Vid induktionsvärmning genererar elektromagnetiska vibrationer värme direkt i kokkärlet (inte på hållens glasyta). Glashällen blir varm eftersom den värms upp av kokkärlet.

2.4 Före användning av ny induktionshäll

• Läs denna guide – särskilt avsnittet med säkerhetsvarningar!
• Avlägsna eventuell plastfilm från induktionshällen.

2.5 Tekniska data

Matlagningshäll CIH4660S
Värmezoner 4 zoner
Nätspänning 220–240 V~ 50/60 Hz
Installerad elektrisk effekt 7 000 W

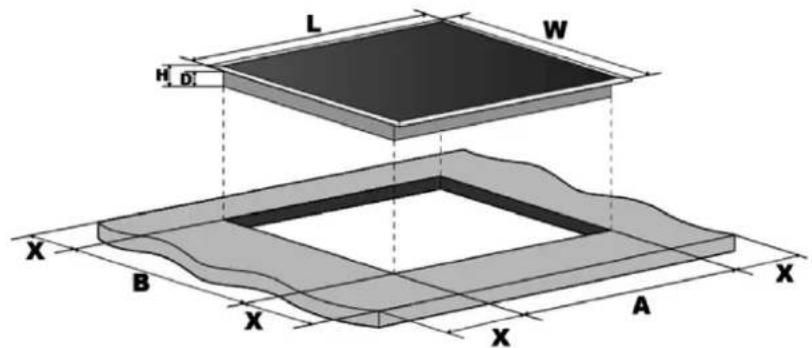

Produktmätt: l × b × h (mm) 590 × 520 × 60
Urtagets mätt: A × B (mm) 560 × 490

Vikt och mått är ungefärliga. Vi arbetar kontinuerligt med att förbättra våra produkter, vilket betyder att ändringar av tekniska data och design kan genomföras utan föregående meddelande.

3. Användning

3.1 Touch-reglage

• Dessa reglage reagerar på beröring, så du behöver inte trycka hårt på dem.
  • Tryck med fingerdynan, inte fingerspetsen.
• När knappen aktiveras hörs ett pipljud.
• Försäkra dig om att reglagen är rena och torra och att inga föremål är placerade över dem (till exempel redskap eller handdukar). Även en tunn vattenfilm kan försvåra användning av reglagen.

3.2 Kokkärl som kan användas

• Använd endast kokkärl med botten som är lämplig för induktionshäll. Leta efter induktionssymbolen på förpackningen eller på botten av kokkärlet.
• Du kan kontrollera om kokkärlet är lämpligt för induktionshäll med hjälp av en magnet. Håll magneten mot kokkärlets botten. Om den fastnar är kokkärlet lämpligt för induktionshäll.

- Om du inte har någon magnet:

1. Häll lite vatten i det kokkärl som du vill kontrollera.

2. Om symbolen på displayen inte blinkar och vattnet värms upp är kokkärlet lämpligt.

- Kokkärl tillverkade av följande material är inte lämpliga för induktionshäll: rent rostfritt stål, aluminium eller koppar utan magnetbotten, glas, trä, porslin, keramik och lergods.

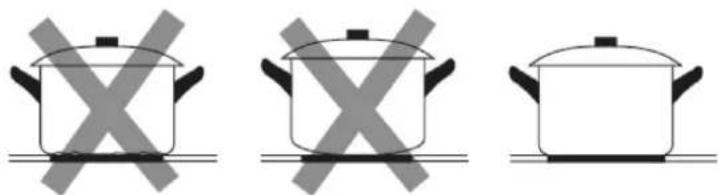

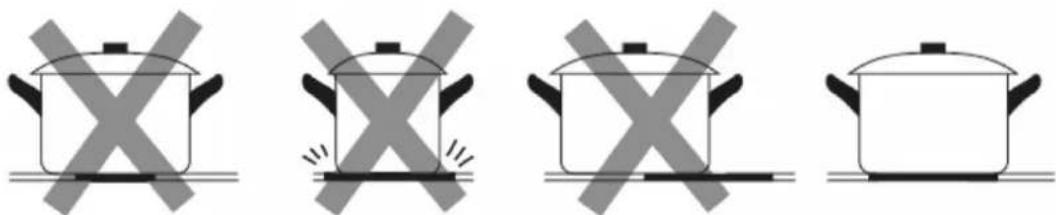

Använd inte kokkärl med skadade kanter eller konvex/konkav botten.

Försäkra dig om att kokkärlets botten är slät, att den ligger plant mot glashällen och att den har samma storlek som värmezonen. Använd kokkärl som har samma diameter som den valda zonen. Om kokkärlet är något bredare arbetar zonen på max. effekt. Om du använder ett något mindre kokkärl kan effekten bli lägre än förväntat. Kokkärl med diameter som är mindre än 140 mm riskerar att inte detekteras av hällen. Placera alltid kokkärlet i värmezonens centrum.

Lyft alltid av kokkärlet från induktionshällen – dra inte av det (glasytan kan repas).

Tryck på Av/På i 3 sekunder. När hällen är startad piper summern en gång och alla displayer visar (−) eller (− −), vilket indikerar att induktionshällen är i standby-läge.

Placera ett lämpligt kokkärl på den värmezon du vill använda.

- Försäkra dig om att kokkärlets botten och värmezonens yta är rena och torra.

Tryck på Av/på-reglaget för vär- mezonen (en indikator bredvid nyckeln börjar blinka).

Ställ in värmen genom att trycka på värmereglaget.

- Om du inte väljer en värmeinställning inom 1 minut stängs induktionshällen automatiskt av. För att starta den igen börjar du om från steg 1.

- Du kan närsomhelst under matlagningen justera värme-inställningen.

Om och värmeinställning blinkar på displayen

Detta betyder att:

- du inte har placerat ett kokkärl på korrekt värmezon

- det kokkärl du använder inte är lämpligt för induktionshäll

- kokkärlet är för litet eller inte korrekt centrerat på värmezo- nen.

Induktionshällen fungerar endast om ett lämpligt kokkärl finns placerat på värmezonen.

Displayen stängs av automatiskt efter 2 minuter om inget lämpligt kokkärl placeras på värmezonen.

3.3.2 Avsluta matlagning

Tryck på Av/på-reglaget för den värmezon du vill stänga av.

Stäng av värmezonen genom att trycka på värmereglaget vid o. Försäkra dig om att (0) visas på displayen.

Stäng av hela induktionshällen genom att trycka på Av/på.

Var försiktig så att du inte kommer i kontakt med heta ytor. Symbolen (H) visas på värmezonen när den är för varm för att röra. Symbolen försvinner när ytan har svalnat till säker temperatur. Du kan använda värmezon som fortfarande är varm för att värma upp ett annat kokkärl (på så sätt sparar du energi).

3.3.3 Använda Boost-funktionen 3.3.4 Låsa reglagen

Aktivera

Boost- funktionen

Tryck på värmezonens Av/på-reglage.

När du trycker på boost- funktiopnen

B visar zonindikatorn symbolen (b) och effekten ökas till max.

Avbryt Boost-funktionen

Tryck på Av/på-reglaget för den värmezon för vilken du vill stänga av Boost- funktionen.

Tryck på boost knappen B för att avbryta Boost- funktionen (värmezonen återgår till ursprunglig inställning).

• Boost- funktionen kan användas alla värmezoner.
• Värmezonen återgår automatiskt för till ursprunglig inställning efter 5 minuter.

• Om den ursprungliga värmeinställningen var 0, återgår den till 9 efter 5 minuter.

• Reglagen går att låsa (för att förhindra att till exempel barn startar en värmezon av misstag).

• När reglagen är låsta är det endast funktionen Av/på som fungerar.

Låsa reglage

Tryck på lässymbolen 📄merdisplayen visar (Lo)

Låsa upp reglage

Tryck på låssymbolen någon sekund.

När hällen är låst är alla dess reglage (utom Av/på) ① avaktiverade. Du kan alltså alltid stänga av induktionshällen genom att trycka på Av/på ②len nödsituation (för att utföra andra manövrar måste du emellertid låsa upp hällen först).

3.3.5 Timerdisplay

Du kan använda timern på två olika sätt:

• Som en minuträknare (i detta fall stängs ingen värmezon av när timern när inställd tid).
• För att stänga av en eller flera värmezoner (när inställd tid har passerat stängs
  värmezonen av, max. tid: 99 minuter).

a) Använda timer som minuträknare

Om du inte väljer någon värmezon

Försäkra dig om att induktions- hällen är startad.

OBS! Du kan använda minut-räknaren även när du inte använder någon värmezon.

Tryck på timerdisplayen (10 visas i timerdisplayen och 0 blinkar).

Ställ in tiden genom att trycka på värmereglaget (till exempel 5).

Tryck på timerdisplayen igen (1 blinkar).

Ställ in tiden genom att trycka på värmereglaget (till exempel 9). Nu är timern inställd på 95 minuter.

Nedräkningen börjar direkt när tiden har ställts in. Displayen visar återstående tid.

När inställd tid har löpt ut piper summern i 30 sekunder och timerdisplayen visar (--).

b) Ställa in timern att stänga av en eller flera värmezoner

Ställa in en zon

Tryck på Av/på-reglaget för den värmezon för vilken du vill ställa in timern.

Tryck på timerdisplayen (10 visas i timerdisplayen och 0 blinkar).

Ställ in tiden genom att trycka på värmereglaget (till exempel 5).

Tryck på timerdisplayen igen (1 blinkar).

Ställ in tiden genom att trycka på värmereglaget (till exempel 9). Nu är timern inställd på 95 minuter.

Nedräkningen börjar direkt när tiden har ställts in. Displayen visar återstående tid.

OBS! Den röda punkten bredvid effektindikatorn tänds och indikerar att zonen är vald.

När tillagningstiden löper ut stängs värmezonen automatiskt av.

Ställa in flera värmezoner:

För att ställa in flera värmezoner följer du nedanstående anvisningar:

När du ställer in tiden för flera värmezoner samtidigt visas decimalpunkterna för berörda värmezoner. Minutdisplayen visar minuttimern. Punkten för zonen blinkar. Display har nedanstående utseende:

(inställd på 15 minuter)

(inställd på 45 minuter)

När tiden för timern har löpt ut stängs värmezonen av. När den har gjort det visas timern för nästa värmezon och punkten för zonen blinkar. Display ser ut som bilden:

(inställd på 30 minuter)

Tryck på värmezonens Av/på-reglage (timern i timer-displayen visas).

c) Avbryt timer

Tryck på Av/på-reglaget för den värmezon för vilken du vill stänga av timern.

Tryck på timerdisplayen igen (indikatorn blinkar).

Tryck på värmereglaget för att ställa in timern på (00) (nu är timern avbruten).

3.3.6 Standarinställd drifttid

Induktionshällen har en automatisk avstängningsfunktion som extra säkerhetsfunktion. Denna funktion stänger av hällen automatiskt om du glömmer att stänga av den. Standardinställd drifttid för olika effektinställningar visas i tabellen nedan.

Effektinställning: 1 2 3 4 5 6 7 8 9

Standardinställd drifttid (timmar): 8 | 8 | 8 | 4 | 4 | 4 | 2 | 2 | 2

När kokkärlet avlägsnas från induktionshällen ska uppvärmningen avbrytas omedelbart och hällen stängas av automatiskt efter 2 minuter

4. Tips för matlagning

Var försiktig när du steker – olja och fett värms upp mycket snabbt (särskilt om du använder Boost- funktionen). Vid mycket höga temperaturer självantänder olja och fett (detta kan vara mycket farligt och orsaka brand).

4.1 Matlagningstips

• Sänk värmeinställningen när det börjar koka i kokkärlet.
• Om du använder lock kan du korta tillagningstiden och spara energi genom att sänka temperaturen.
• Använd endast den mängd vätska eller fett som behövs för tillagningen (för mycket vätska förlänger tillagningstiden).
• Börja tillaga maten på hög värme och sänk efter hand värmen när maten är genomtillagad.

4.1.1 Sjudning, koka ris

• Sjudning inträffar när temperaturen är cirka 85 °C (bubb-lorna frigörs då och då från botten och stiger till ytan). Med denna tillagningsmetod blir maten mycket god och väl tillagad eftersom smakerna utvecklas utan att maten överkokas. Mat som ska tillagas på detta sätt är soppor, biffar och äggbaserade/mjölredda såser.
• Vid viss matlagning (inklusive att koka ris med absorberingsmetoden) kan värmen behöva vara något högre än den lägsta inställningen (på så sätt säkerställer du att tillagas korrekt inom rekommenderad tid).

4.1.2 Bryna biff

Tillagning av välsmakande biffar:

1. Låt köttet vila i rumstemperatur cirka 20 minuter innan tillagning.
2. Värm upp en tjockbottnad stekpanna
3. Pensla biffens båda sidor med olja. Droppa lite olja i den varma stekpannan och lägg i biffen.
4. Vänd biffen endast en gång under tillagning. Exakt tillagningstid varierar beroende på biffens tjocklek och hur väl tillagad du vill ha den. Tillagningstiden kan variera mellan 2 och 8 minuter per sida. Tryck på biffen för att känna hur väl tillagad den är – ju fastare desto mer genomstekt är den.
5. Låt biffen vila några minuter i varm stekpanna så att den blir mör.

4.1.3 Fräsa mat

1. Använd en wokpanna med plan botten eller en stor stekpanna.
2. Lägg fram alla ingredienser och all utrustning. Att fräsa mat är en snabb process. Om du ska fräsa mycket mat bör du dela upp ingredienserna i flera mindre portioner.
3. Förvärm stekpannan en kort stund och håll i två matskedar olja.
4. Börja alltid tillaga köttet först om du ska tillaga flera olika råvaror (lägg det tillagade köttet åt sidan för varmhållning).
5. Fräs grönsakerna. När de är varma men fortfarande krispiga sänker du värmeinställningen på värmezonen, lägger i köttet i stekpannan och tillsätter såsen.
6. Blanda ingredienserna försiktigt och försäkra dig om att de är genomvarma innan du tar av stekpannan från hällen.
7. Servera direkt!

4.2 Detektering av små föremål

Om ett för litet eller icke magnetiskt kokkärl (till exempel av aluminium) eller annat litet föremål (till exempel kniv, gaffel eller nyckel) placeras på hällen intar denna automatiskt standby-läge efter cirka 1 minut. Fläkten fortsätter att kyla ned induktionshällen i ytterligare 1 minut.

5. Värmeinställning

Inställningarna nedan ska endast ses som riktlinjer. Exakt inställning varierar beroende på flera olika faktorer (till exempel typ av kokkärl och hur mycket som tillagas). Prova dig fram för att hitta bästa möjliga inställning för induktionshällen.

Värmeinställning Lämpligt för
1-2 • värmning på svag värme av små mängder mat	• smälta choklad, smör och mat som snabbt blir bränd• försiktig sjudning• långsam värmning
3-4 • uppvärmning	• snabb sjudning• koka ris
5-6 • pannkakor
7-8 • sautéering	• koka pasta
9/b • fräsning	• bryna• koka upp soppa• koka vatten

6. Skötsel och rengöring

Vad? Hur? Viktigt!
Daglig nedsmutsning av glas (fingeravtryck, märken, fläckar från mat eller spill som inte innehåller socker)	1. Applicera rengöringsmedel för induktionshäll medan glasytan fortfarande är varm (inte het!).2. Skölj av ytan och torka den med en ren trasa eller pappershandduk.	När induktionshällens ström bryts indikeras inte varma värmezoner med (H), men de kan alltså ändå vara varma! Var mycket försiktig.Hårda tvättsvampar, vissa nylontvättsvampar och hårda/slipande rengöringsmedel kan repa glaset. Kontrollera alltid om rengöringssvampen är lämplig för glashäll innan du använder den.Lämna inte rester av rengöringsmedel på induktionshällen (glaset kan fläckas).
Överkokning, smälta rester och sockerspill på glas	Avlägsna dessa omedelbart med skrapa för induktionshäll (eller liknande föremål som är lämpligt för induktionshäll). Var försiktig så att du inte skadar värmezonens yta.1. Häll skrapan/redskapet i 30° vinkel och skrapa bort fläcken/spillet från värmezonen (skrapa det till en kall del av induktionshällen).2. Rengör fläcken/spillet med disktrasa eller liknande.3. Följ steg 2–4 under Daglig nedsmutsning av glas (se ovan).	Avlägsna fläckar (till exempel smält mat, sockerhaltig mat eller spill) snarast. Om fläckarna lämnas så att de är kvar när hällen svalnar kan det bli svårt att få bort dem (de kan till och med skada glasytan permanent).Risk för skärskada: När säkerhetsskyddet är tillbakadraget är skrapan rakbladsvass. Var mycket försiktig när du använder den, och förvara alltid skrapan så att barn inte kan komma åt den.
Spill på touch-reglage 1. Sug upp	spillet.2. Torka ytan vid touch-reglaget med en ren, fuktig svamp eller trasa.3. Torka området till det är helt torrt med en pappershandduk.	Om det finns vätska på induktionshällen kan den stängas av (den piper till) och touch-reglagen kanske inte fungerar. Torka av området där touch-reglagen är placerade innan du startar induktionshällen igen.

7. Tips

Problem Möjlig orsak Åtgård
Induktionshällen går inte att starta. Igen	strömförsörjning. Försäkra dig om att induktionshällenär ansluten till strömförsörjning ochatt spänningen är tillslagen. Kontrol-lera om det är strömavbrott i huset.Kontakta behörig elektriker när du harsäkerställt att det inte är strömavbrotteller likande problem.
Touch-reglagen reagerar inte. Reglagen	är låsta. Lås upp reglagen. Se avsnittet	Använ-da induktionshällen för anvisningar.
Touch-reglagen är svåra att använda. Orsaken kan vara att det finns en tunnvattenfilm över reglagen eller så an-vänder du fingertoppen för att trycka.		Försäkra dig om att touch-reglagen ärtorra och att du trycker med finger-dynan på reglagen.
Glaset är repigt. Kokkärlen har ojämna	kanter.Olämplig slipande rengöringssvampeller olämpligt rengöringsmedel an-vänds för att rengöra hållen.	Använd kokkärl med plan och slätbotten. Se avsnittet Kokkärl som kananvändas.Se avsnittet Skötsel och rengöring.
Vissa kokkärl låter när de används(knastrande eller knäppande ljud).	Detta kan bero på kokkärlets kon-struktion (lager av olika metaller somvibrerar på olika sätt).	Att kokkärl beter sig så är normalt ochalltså ingen indikation på fel.
Induktionshällen avger ett lågt sur-rande ljud när den är inställd på högvärme.	Detta beror på induktionstekniken. Detta	är normalt men ljudet skaminska eller försvinna helt när dusänker värmen.
Det hörs fläktljud från induktionshäl-len.	Induktionshällens inbyggda kylfläkthar startat för att kyla ned elektronikenså att den inte överhettas. Fläkten kanfortsätta arbeta även efter att du harstängt av induktionshällen.	Detta är normalt. Bryt inte nätspan-ningen till induktionshällen medanfläkten arbetar.
Kokkärlen blir inte varma och visasinte på displayen.	Induktionshällen kan inte detekterakokkärlet, eftersom detta inte är lämpligt för induktionshäll.Induktionshällen kan inte detekterakokkärlet, eftersom detta är för litet förvärmezonen eller inte korrekt centre-rat på den.	Använd endast kokkärl som är lämp-liga för induktionshäll. Se avsnittetKokkärl som kan användas.Centrera kokkärlet och försäkra digom att dess botten har samma storleksom värmezonen.
Induktionshällen eller en värme-zon har stängts av oväntat, en tonhörs och en felkod visas (vanligtvisalternerande med en eller två siffror itimerdisplayen).	Tekniskt fel. Anteckna felmeddelandet,	bryt nät-spänningen till induktionshällen ochkontakta behörig elektriker.

8. Felvisning och inspektion

Induktionshällen är utrustad med en självdiagnostikfunktion. Med hjälp av denna testfunktion kan elektriker kontrollera funktionen för flera komponenter utan att behöva demontera hällen från arbetsytan.

Felsökning

1) Felkod som visas under användning samt rekommenderad åtgärd.

Felkod Problem Åtgärd
Automatisk återställning
E1 Nätspänningen är högre än apparatensmärkspänning.		Kontrollera att strömförsörjningen är normal.Starta igen när du har försäkrat dig om att strömförsörjningen är normal
E2 Nätspänningen är lägre än apparatensmärkspänning.
E3 Hög temperatur för givare för keramiskplatta (1#).		Vänta tills den keramiska plattan svalnar.Tryck på Av/på för att starta om enheten.
E4 Hög temperatur för givare för keramiskplatta (2#).
E5 Hög temperatur för givare för transistor(IGBT) (1#).		Vänta tills transistor (IGBT) svalnar.Tryck på Av/på för att starta om enheten.Kontrollera om fläkten arbetar utan problem (byt fläkten om den inte fung-erar korrekt).
E6 Hög temperatur för transistor (IGBT)(2#).
Ingen automatisk återställning
F3/F6 Temperaturgivarfel för keramisk platta– kortslutning. (F3 för 1#, F6 för 2#)		Kontakta tillverkaren.
F4/F7 Temperaturgivarfel för keramisk platta– öppen krets. (F4 för 1#, F7 för 2#)
F5/F8 Temperaturgivarfel för keramisk platta– ogiltig. (F5 för 1#, F8 för 2#)
F9/FA Temperaturgivarfel för transistor (IGBT)– kortslutning/öppen krets för 1#.		Kontakta tillverkaren.
FC/FD Temperaturgivarfel för transistor (IGBT)– kortslutning/öppen krets för 2#.

2) Fel och åtgärd

Fel Problem Åtgärd	A Åtgärd B
LED-lampan tänds inte när apparaten ansluts till nät-spänning.	Ingen strömförsörjning. Kontrollera att stickkontakten är korrekt isatt i vägguttaget och att det finns spänning i vägguttaget.
	Anslutningsfel för styrkortet och displaykretskort.	Kontrollera av tekniker.
	Apparatens styrkort kan vara skadat.	Byt effektkretskortet.
	Displaykretskortet är skadat.	Byt displaykretskortet.
Vissa knappar eller LED-dis-playen fungerar inte korrekt.	Displaykretskortet är skadat.	Byt displaykretskortet.
Indikator för tillagningsläge tänds men värmen startar inte.	Hällens temperatur är för hög.	Det kan bero på att om-givningstemperaturen är för hög. Möjlig blockering i luftintag eller luftventilation.
	Fel på fläkten. Kontrollera om fläkten arbetar utan problem (byt fläkten om den inte fungerar korrekt).
	Effektkretskort är skadat. Byt effektkretskortet
Värmen försvinner plöts-ligt under användning och symbolen (u) blinkar på displayen.	Fel typ av kokkärl. Använd korrekt typ av kok-kärl (se bruksanvisningen).	Detekteringskrets för kokkärl är skadad (byt effektkretskortet).
	Kokkärlet har för liten dia-meter.
	Hällen är överhettad. Enheten	är överhettad.Vänta tills temperaturen återgår till normal.Tryck på Av/på för att starta om enheten.
Värmezonerna på samma sida (till exempel zon 1 och 2) indikerar (u).	Anslutningsfel för effekt-kretskort och displaykretskort.	Kontrollera anslutningen.
	Displaykretskortet till kom-munikationsdelen är skadat.	Byt displaykretskortet.
	Huvudkretskortet är skadat. Byt effektkretskortet.
Fläktmotorn låter konstigt. Fläktmotorn är skadad. Byt fläkten.

Ovanstående exempel är avsedda att hjälpa dig vid felsökning så att du kan identifiera vanliga fel. Demontera inte enheten själv (du kan skada induktionshällen eller dig själv).

9. Installation

9.1 Installationsutrustning

Såga ut ett uttag i arbetsytan enligt måtten på ritningen.

Spara minst 5 cm runt hålen (för förankring vid installation).

Försäkra dig om att arbetsytans tjocklek är minst 30 mm. Arbetsytan ska bestå av ett värmebeständigt och isolerande material (trä, fiberskivor eller hygroskopiskt material får användas endast om det är impregnerat) som inte är strömförande (risk för elstöt) eller som lätt deformeras (på grund av värmestrålningen från hällen). Se nedan:

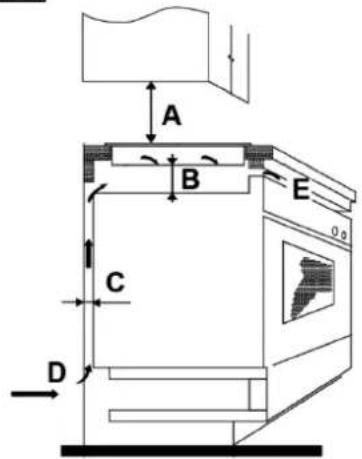

OBS! Säkerhetsavständet mellan hållens sidor och arbetsytans inre ytor ska vara minst 3 mm.

Försäkra dig om att induktionshällen är korrekt ventilerad och att varken luftinlopp eller luftutlopp är blockerade. Försäkra dig om att induktionshällen är i gott skick. Se nedan.

OBS! Säkerhetsavständet mellan hällen och skåpet ovanför den måste vara minst 760 mm.

Säkerställ att ventilationen är tillräcklig

Försäkra dig om att induktionshällen är korrekt ventilerad och att varken luftinlopp eller luftutlopp är blockerade. För att undvika oavsiktlig kontakt med hållens varma undersida (eller elstöt vid arbete) måste en träinsats installeras (och fixeras med skruvar) på ett avständ om min. 50 mm från hållens undersida. Följ anvisningarna nedan.

Runt hållens utsida finns det ventilationshål. Försäkra dig om att dessa hål INTE blockeras av arbetsytan när du placerar hållen på plats.

• Det lim som används för att foga plast- eller trämaterial i köksskåp måste kunna stå emot temperaturer upp till 150 °C (fel lim kan orsaka att materialet lossnar).
• Bakomvarande vägg samt närliggande och omgivande ytor måste därför kunna stå emot temperaturer på 90 °C.

9.2 Försäkra dig om följande före installation av hällen:

• Att arbetsytan är kvadratisk och nivellerad (försäkra dig om att inga strukturelement inkräktar på utrymmet).
• Att arbetsytan är tillverkad av värmebeständigt och isolerat material.
• Att ugnen har inbyggd kylfläkt om hällen installeras ovanför denna.
• Att installationen uppfyller alla krav i denna bruksanvisning samt tillämpliga standarder och förordningar.
• Att en lämplig frånskiljare, vilken kan bryta nätspänningen fullständigt, installeras permanent samt monteras och placeras enligt lokala lagar och förordningar.
• Att frånskiljaren är godkänd och har min. 3 mm avständ mellan kontakterna för alla poler (eller för alla aktiva fasledare, om lokala lagar för elinstallationer tillåter denna variation av krav).
• Att frånskiljaren installeras så att den är lätt åtkomlig för den som använder hällen.
• Att du vid tveksamheter kring installationen kontaktar lokala byggnadsmyndigheter och ser lokala förordningar.
• Att du använder värmebeständiga material med lättstädade ytor (till exempel klinker) för väggytorna runt hållen.

9.3 Försäkra dig om följande efter installation av hällen:

• Att anslutningskabeln inte är åtkomlig genom skåpsluckor eller lådor.
• Att flödet av frisk luft från skåpets utsida till hållens undersida är tillräckligt.
• Att en termisk barriär installeras under hållens underdel om hållen installeras ovanför låda eller skåpsutrymme.
• Att frånskiljaren är lätt åtkomlig för den som använder hållen.

9.4 Före placering av fästen

Placera enheten på en stabil och slät yta (använd kartongen). Var försiktig så att du inte skadar reglagen som sticker ut från hällen.

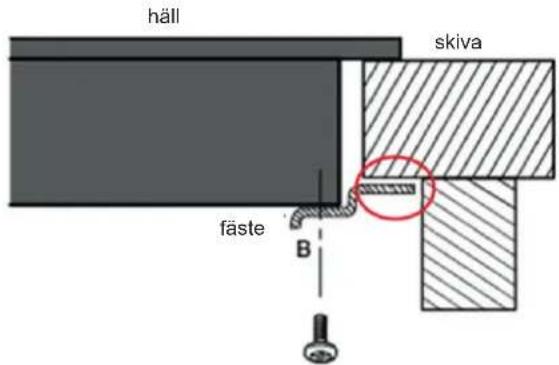

9.5 Justera fästets läge

Skruva fast två fästen på hållens undersida (se bilden) och fixera hållen på arbetsy tan när den är placerad i korrekt läge. Justera fästets läge så att det passar tjockleken på den arbetsy ta som används.

Fästen får absolut inte ta emot arbetsytans inre yta efter installation (se bild).

9.6 Försiktighet

1. Induktionshällen måste installeras av behörig elektriker. Kontakta oss om du behöver hjälp. Utför inte installationen själv.
2. Hällen får inte installeras direkt ovanför diskmaskin, kylskåp, frys, tvättmaskin eller torktumlare (fuktighet från dessa apparater kan skada hållens elektronik).
3. Induktionshällen måste installeras så att god värmeavgivning kan säkerställas (om inte påverkas dess tillförlitlighet negativt).
4. Väggen och den inducerade värmezonen ovanför bordsytan måste vara värmebeständiga.
5. Även laminatskivor och lim måste vara värmebeständiga.
6. Använd inte ångrengörare i hållens närhet.

9.7 Ansluta hällen till nätspänning

Denna håll måste anslutas till nätspänning av behörig elektriker.

Kontrollera följande innan du ansluter hällen till nätspänning:

1. Kontrollera att husets elsystem är avsett för den ström som hållen kräver.
2. Försäkra dig om att spänningen i vägguttaget är densamma som spänningen som anges på märkskylten.
3. Försäkra dig om att anslutningskabeln är avsedd för den last som anges på märkskylten.
   Använd inte adaptrar, reduceringar eller förgreningsanordningar för att ansluta hällen till nätspänning (dessa kan orsaka överhettning och brand).
   Försäkra dig om att anslutningskabeln inte kommer i kontakt med varma komponenter (den ska vara placeras på en plats där dess temperatur inte överstiger 75 °C).

Kontakta elektriker för att ta reda på om husets elsystem klarar av att strömförsörja induktionshällen.

Ingrepp får utföras endast av behörig elektriker.

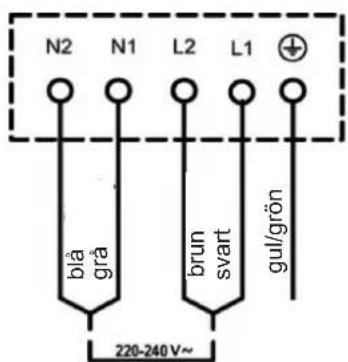

220-240 V\~ 32A

16A

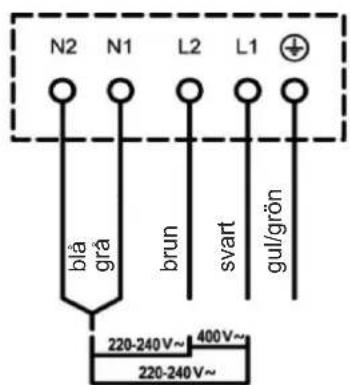

2x230V 2L+2N\~ 16A

• Om kabeln är skadad eller behöver bytas ut ska detta arbete utföras av behörig elektriker som använder korrekt verktyg (kontakta återförsäljaren).
• Om apparaten ska direktanslutas till nätspänning måste en allpolig kretsbrytare installeras (min. avständ mellan kontakterna: 3 mm).
• Det är installatörens ansvar att säkerställa att elektriska anslutningar har utförts korrekt och att de uppfyller gällande säkerhetsföreskrifter.
• Kabeln får inte böjas eller klämmas.
• Kontrollera kabeln regelbundet! Om den behöver bytas måste arbetet utföras av behörig elektriker.

Hällens undersida samt nätsladden är inte åtkomliga efter installation.

Avfallshantera inte produkten som osorterat kommunalt avfall. Den ska avfallshanteras som specialavfall.

Denna apparat är märkt i enlighet med WEEE-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Genom att säkerställa att denna apparat avfallshanteras på korrekt sätt bidrar du till att förhindra skada på miljö och människors hälsa, vilket annars kan bli följden om den avfallshanteras på fel sätt.

Symbolen på produkten indikerar att den kan inte kan behandlas som normalt hushällsavfall. Ta med produkten till återvinningsstation och avfallshantera den som elektriskt/elektroniskt avfall.

Denna apparat ska avfallshanteras som specialavfall. Kontakta lokala myndigheter, återvinningsstation eller återförsäljaren om du vill ha mer information om hur produkten ska avfallshanteras.

Kontakta lokala myndigheter, återvinningsstation eller återförsäljaren om du vill ha mer information om hur produkten ska avfallshanteras.

CONTENTS

1. Foreword 25

4.1 Tilberedningstips

4.1.1 Småkoking, koke ris
4.1.2 Steke biff
4.1.3 Woking

- Du kan endre varmeinnstillingen när som helst under matlagingen.

Displayet blinker, vekselvis med varmeinnstillingen

Dette betyr at:

Du kan använda timern på två olika sätt:

4.1 Tilberedningstips

Kvalitetsgaranti gäller för konsument

Kvalitetsgaranti för konsumenten

vxl: 020-333 555 [e-mail]
