BRUKSANVISNING MC300 Porkka

Installations- och bruksanvisning....5

• Mottagandet av skåpet, placering av skåpet, idrifttagning, nätanslutning och start...... 5
• Temperaturreglering, lysdioden i styrenhet, temperaturalarm och avfrostning ....5
• Manuell avfrostning, tövatten, rengöring, ljudnivå och funktionstörningar...... 6
  • Garanti....6

Tyyppi / Typ av skåp / Type of cabinet

Granska skåpet när Du mottar det från transportören.

Om skåpet är skadat under transporten, gör omedelbart en anmälan av skadan till försäljare.

GARANTIN OMFATTAR INTE TRANSPORTSKADOR

PLACERING AV SKÅPET

Skåpet skall uppställes så att fullgod luftcirkulation erhålles. Temperaturen på den omgivande luften får ej överstiga +35°C eller understiga +5°C. Skåpet får ej uppställas intill eller mot element eller andra värmeavgivande enheter. Maskinets luftcirkulation förutsätter fritt utrymme 10 cm över skåpet. Skåpet uppställes i våg med hjälp av de ställbara fötterna.

IDRIFTTAGNING

Tag ut inneliggande förpackningsstöden och rengör skåp och hyllor med milt rengöringsmedel torka och lufta en stund. På grund av skåpets ringa djup

SKALL SKÅPET ALLTID FÄSTAS antingen vid vägg eller annan inredning. Skåpets överdel har hål för fästskruvar. Placera hyllorna i önskad höjd genom att föra in dem i något av spåren i skåpväggen. Hyllorna har en förhöjd bakkant, som skall placeras mot skåpryggen. Varje dörrfack har tre flyttbara avdelare. Dörrfacken kan tas bort från dörren genom att lyfta dom rakt uppåt. Kontrollera att dörrfacken är riktigt placerade före belastning.

NÄTANSLUTNING

Skåpet har anslutningskabel med skyddjordad stickpropp. Före skåpet anslutning till elnät måste man försäkra sig att vägguttaget, som skall användas, har jorddon och 230V/50Hz.

START

På manöverpanelen finns huvudströmbrytaren. MC150/150 har separata huvudströmbrytaren för båda kylsystem. Huvudströmbrytaren är tillslagen när signallampan lyser. Låt temperaturen stabiliseras före användning.

TEMPERATURREGLERING

I skåpets manöverpanel finns kombinerad termometer, termostat och avfrostningsur (Bild 1). Omställning av drifttemperatur utföres enligt följande:

• Tryck "1" knappen.
  Termometern visar inställd temperatur.
• Höj inställd temperatur genom att hålla "1" knappen ner och samtidigt trycka "2" knappen.
• Sänk inställd temperatur genom att hålla "1" knappen ner och samtidigt trycka "4" knappen.

Obs.

Styrenheten är förprogrammerad så att temperaturen kan ställas bara inom vissa gränsvärden.

Temperaturen i nedre delen av MC 300 regleras med hjälp av isolerskivor i skåpets mellandel. Stänger man isolerskivorna, stiger temperaturen i nedre delen.

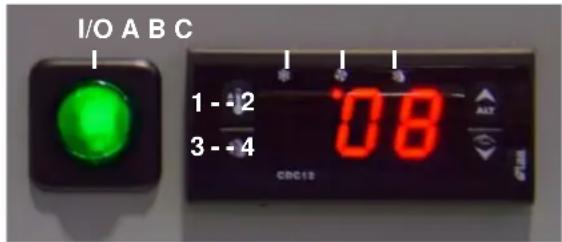

I/O A B C 1 - -2 3 - -4 08 CDC12 ALT PT.28

Bild 1. Kombinerat termometer, termostat och avfrostningsur

LYSDIODEN I STYRENHET

A: lyser när kompressoren är på

B: lyser när förångarfläkten är på (gäller bara LAB 300)

C: lyser när avfrostningen är på

TEMPERATURLARM

Om temperaturen i skåpet överstiger +12°C eller går under 0°C, börjar (efter en 30 min. fördröjning) texten "ALM" blinka på display. Styrenheten ger också en akustisk larm som kan kvitteras genom att trycka vilken knapp som hälst på styrenheten. Centralt larmsystem blir också aktiverat. Vill man ändra de här gränsarna skall man kontakta säljaren eller någon kylfirma.

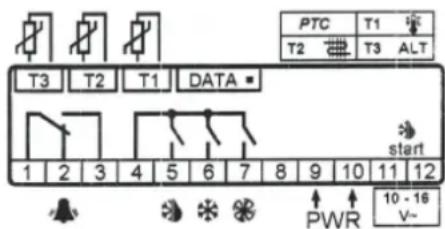

PTC T1 T2 T3 ALT T3 T2 T1 DATA * start 1 2 3 4 5 6 7 8 9 10 11 12 PWR 10 - 16 V~

Alla medicinkylskåp är utrustade med elektronisk styrenhet, som kontrollerar förångarens avfrostning. Avfrostningen sker varje 6 timmar och avfrostningstidens längd är max. 25 min. Avfrostningen händer med hjälp av el.motstånd, vilkens max. temperatur kontrolleras av styrenheten. Under avfrostningen visar displayen indikeringen deF (defrost).

MANUELLAVFROSTNING

Manuella avfrostningen kan - när nödvändigt - bli startat genom att samtidigt trycka knapparna "3" och "4". Lysdioden "C" tänds sig och avfrostningen börjar.

TÖVATTEN

Tövattnet vid avfrostning uppsamlas i en hygienisk plastbehållare i skåpets nedre del. Plastbehållaren bör tömmas varje vecka eller när nödvändig.

LJUDNIVÅ

Apparatens ljudnivå (A-vägt ekvivalentnivå av ljudtryck på arbetsområde) överstiger ej 70 db(A).

RENGÖRING

För att säkra skåpets effektiv funktion och kvalitet av konserverade produkter måste skåpet bli rengörad minst en gång per månad. Handla som följande:

• koppla skåpet spänningslös
• ta ut produkter och lagra någonstans i passande plats
• ta ut hyllor och rengör inre och yttre ytan med milt rengöringsmedel, torka och låt lyfta enstund
• ta bort skyddplåten ovanför skåp och rengör kondensator med borsta eller dammsugare; i MC 70 finns kondensator på bakväggen.
• rengör dörrtätning och kontrollera att den inte har skador
• sätt alla delar tillbaka och koppla skåpet på
• låt temperaturen stabilera inom sätta varor inne

FUNKTIONSSTÖRNINGAR

Om skåpet inte blir kallt, kontrollera att

• strömmen inte är bryten (att kontakter ansluten och huvudströmbrytaren är ti
• säkringen är hel
• skåpet inte överbelastats
• luftintaget för kondensor inte är blockerat
• utvändig temperatur inte är för hög
• avfrostningsperiod inte pågår, det finns en indikeringslysdiod "DEF" i styrenheten

Maskinaggregatet har ljudstörningar, kontrollera

- att skåpets alla fyra ställbara fötter står stadigt på golvet

Om kontrollen visar att något är fel på skåpet, ring säljaren eller

Porkka Scandinavia AB i Sverige, tel. [phone] eller Porkka A/S i Norge, tel. 066 - 987 777.

GARANTI

Garantin gäller 1 ( ett ) år från leveransdatum för alla konstruktions-, fabrikations- och materialfel, samt av dessa till skåpet förorsakade fel, som köparen inom garantitid anmält till säljaren eller Porkka Scandinavia AB (Sverige) / Porkka A/S (Norge).

Garantin omfattar inte fel som förorsakats av:

• transporten
• köparens/brukarens underlåtande att följa bruksanvisning, underhåll eller service eller överbelastning
• växlingar i spänningen (får vara högst ± 10%) på grund av åskväder m.m.
• reparationer eller förändringar i konstruktion utfört av annan än av Porkka Scandianvia AB / Porkka A/S godkänt serviceföretag
• sådana fel som inte påverkar skåpets funktion, t.ex. yttre skador o.d.

ANVISNINGAR FÖR GARANTI

Vid beställning av en garantiservice måste följande anges:

• tillverknings-/serienummer, typ av kyl- eller fryskåpet. Detta anges på typskylt.
  • vem som sålt varan
• tidpunkten för köpet.
