Produkttyp	Bänkmikrovågsugn
Märke	Electrolux
Modell	FM210B
Kapacitet	21 liter
Mått (B x H x D)	45,5 x 27,5 x 35,0 cm
Vikt	11,5 kg
Strömkälla	230 V / 50 Hz, 1200 W
Mikrovågsuteffekt	800 W
Grilleffekt	1000 W
Funktioner	Mikrovågsugn, Grill, Kombination, Avfrostning, Automatiska tillagningsmenyer
Kontrolltyp	Elektronisk med digital display
Invändig belysning	Ja
Vridskiva	Ja, 31,5 cm diameter
Barnlås	Ja
Rengöring	Torka med fuktig trasa; använd inte slipande rengöringsmedel
Säkerhetsfunktioner	Överhettningsskydd, automatisk avstängning, dörrspärr
Tillgång till reservdelar	Kontakta Electrolux service eller auktoriserade återförsäljare
Reparerbarhet	Reparation endast av kvalificerad tekniker; använd äkta delar

Vanliga frågor - FM210B ELECTROLUX

Hur ställer jag in klockan på min Electrolux FM210B?

Tryck på 'Klocka'-knappen (om tillgänglig) eller se manualen. Vanligtvis trycker du och håller ned knappen 'Tid/Klocka', använd sedan siffertangenterna för att ställa in timmar och minuter.

Kan jag använda metallbehållare i mikrovågsugnen?

Nej, metall kan orsaka gnistor och skada ugnen. Använd endast mikrovågssäkra behållare. Ta bort aluminiumfolie och metalltwistband.

Hur rengör jag insidan?

Torka insidan med en fuktig trasa efter varje användning. För envisa fläckar, värm en skål med vatten och citronsaft i några minuter, torka sedan.

Vad gör funktionen 'Auto Cook'?

Funktionen Auto Cook låter dig välja från förinställda menyer (t.ex. pizza, popcorn, drycker) för optimala tillagningsresultat utan manuella inställningar.

Varför värmer inte min mikrovågsugn?

Kontrollera att luckan är ordentligt stängd, timern är inställd och att sladden är inkopplad. Om den fortfarande inte värmer, kontakta service.

Hur tinar jag upp mat?

Använd avfrostningsfunktionen: ange matens vikt så ställer ugnen automatiskt in tid och effektnivå. För bästa resultat, vänd maten halvvägs.

Kan jag använda grillen utan mikrovågsugnen?

Ja, du kan använda grillfunktionen separat för bryning och krispighet. Placera maten på metallgallret (om sådant medföljer).

Vad är den maximala tillagningstiden?

Den maximala tillagningstiden är vanligtvis 99 minuter och 99 sekunder, beroende på modell.

Hur byter jag ut vridskivan?

Om vridskivan är trasig, beställ en ersättning från Electrolux. För att ta bort, lyft den från axeln. Gör tvärtom för att installera.

Varför låter mikrovågsugnen?

Lite ljud från magnetronen och fläkten är normalt. Men höga malande eller skramlande ljud kan tyda på en felaktig vridskivemotor eller annat problem – kontakta supporten.

BRUKSANVISNING FM210B ELECTROLUX

Innehållsförteckning

4 Säkerhetsinformation

– Vid installation och service
– Vid användning av mikrovågsugnen
– Vid skrotning av mikrovågsugnen

5 Viktigt att veta

5 Uppackning och Tillbehörslista

• Uppackning
  – Tillbehör

5 - Tekniska data

6 Installation

• Placering
• Elanslutning

7......Beskrivning av mikrovågsugnen och dess tillbehör

- Ugnen

- Montering av den roterande glastallriken

8 Kontrollpanelen

9 Den roterande tallriken

– Tillagning
– Vägledning för val av effekt

9 Vägledning för val av upptiningstid

– Tillagning med mikro och grill

12 Tabeller

- Val av mikro - och grilleffekt

12 Kom ihåg

12 Praktiska råd och tips

• Allmänna
  – Tillagning och uppvärmning
• Upptining
• Kokkärl

13 Så här testar du om ett kärl är lämpligt att använda

i mikrovågsugnen

13 Det här kan du inte göra i mikrovågsugnen

13 Rengöring och skötsel

13 Om mikrovågsugnen inte fungerar

– Innan du kontaktar serviceman

14 Service och reservdelar (i Finland)

Gratulerar till Din nya mikrovågsugn

Innan Du använder mikrovågsugnen rekommenderar vi att Du läser igenom hela bruksanvisningen, som ger en direkt beskrivning av ugnen och dess funktioner. För att undvika de risker, som trots allt alltid finns när Du använder en produkt som drivs med el, är det viktigt att ugnen installeras på rätt sätt och att Du läser igenom säkerhetsinformationen noga för att undvika felanvändning och onödiga olycksrisker. Spara bruksanvisningen och se till att den finns tillgänglig vid användning av ugnen.

Hur fungerar mikrovågsugnen?

Den s.k. magnetronen i mikrovågsugnen sänder ut elektromagnetisk energi i form av radiovågor. Dessa radiovågor, av en speciell våglängd, har förmåga att sätta fart på matens egna vattenmolekyler. Då molekylerna gnids mot varandra uppstår friktionsvärme och maten blir varm. Att laga mat med mikrovågor ger därför många fördelar:

Smakämnen, vitaminer och näringsämnen blir kvar i maten och den blir godare och fräschare. Till och med uppvärmda matrester smakar nylagat! Inget extra fett behövs. Därför blir mikrolagad mat kalorisnål.

Ekonomiskt!

Mikrovågorna värmer endast maten. Beroende på vad du lagar och hur mycket, så kan du spara upp till 75% elenergi jämfört med en vanlig spis/ugn! Dessutom kan du spara dina matrester, frysa in och sedan snabbt värma upp dem igen när det passar. Det blir raskt många insparade matslantar!

Säkerhetsinformation

Vid installation och service.

• Ugnen är avsedd för i hushåll normalt förekommande matlagning. Används den för andra ändamål kan det uppstå risk för skada på person och/eller egendom.
• En trasig ugn skall aldrig användas. Gör ugnen strömlös. Är den stickproppansluten, lossas stickproppen från vägguttaget (drag i stickproppen, aldrig i kabeln). I annat fall tas säkringen (proppen) till ugnen ur elskåpet.
• Vid fel eller dålig funktion kontakta auktoriserad service för reparation. Se till att originalreservdelar används.
• Försök aldrig att förändra eller laga en trasig ugn själv. Installationsarbeten, förlängning av kabel osv, skall utföras av behörig fackman.
• Arbete utfört av person utan tillräcklig kunskap kan försämra ugnen och leda till skada på person och/eller egendom. Sådan skada omfattas inte av garantin.
• Installationsarbeten, förlängning av kabel osv, skall utföras av behörig fackman.

Vid användning av mikrovågsugnen

• Ugnen är avsedd att användas av vuxna. Låt inte barn leka med ugnen och lämna inte småbarn utan övervakning i närheten av en mikrovågsugn som är igång.

• Under inga omständigheter får mikrovågsugnen användas med ugnsluckan öppen eller med luckans säkerhetsbrytare ur funktion. Manipulera aldrig med säkerhetsbrytarna eller låsmekanismen.

• Starta aldrig ugnen om något kommit i kläm vid ugn-sluckan. Låt inte mat eller smuts samlas på luckans insida eller på luckans tätningsytor på ugnen.

• Mikrovågsugnen får inte användas med skadad ugn-slucka eller lucktätning innan den repareras av auktoriserad service.
• Ugnen får inte köras tom, då den kan skadas. Vid prov ställ in en kopp vatten för att absorbera mikrovågsenergin.
• Lämna aldrig ugnen utan tillsyn vid bakning av potatis, smältning av stearin, kokande av knäck, värmning av mat i papper eller annat brännbart material eftersom dessa varor vid mycket för lång uppvärmningstid blir så varma att de kan ta eld. Behåll då luckan stängd och stäng av ugnen helt, så kvävs eventuell uppkommen eld, använd aldrig vatten.
• Värm inte matolja eller fett då temperaturen inte går att kontrollera. Var försiktig med popcorn. Använd inte ugnen för att torka några som helst föremål. De kan överhettas och ta eld.

Vid skrotning av mikrovågsugnen

- Hjälp till att undvika skador även när mikrovågsugnen skall skrotas. Lossa den från vägguttaget, kapa kabeln vid utgången från ugnen. Kontakta eventuellt Din kommun för information om var Du kan lämna Din ugn eller kontakta AB Elektroservice.

Viktigt att veta

• Använd alltid glastallriken på plats i ugnens botten.
• Vid upphettning av vatten eller vissa drycker kan det hända att temperaturen går över 100°C utan att vätskan börjar koka. Denna överhettning kan leda till att vätskan plötsligt kokar över när kärlet vidrörs.
• För att motverka detta kan man röra om vätskan eller låt vätskan stå minst 20 sekunder för att temperaturen skall utjämnas innan du tar ut den. Använd grytvantar.

Var försiktig vid värmning av barnmat. Tag bort locket eller nappar på burkar och flaskor innan de värms. Rör om maten ordentligt och kontrollera temperaturen noga innan maten ges till små barn.

• Använd inte bestick eller kärl av metall eller med metalldekor. Gnistbildning kan uppstå och förstöra ugnen och/eller kärlet.
• Metallklämmor eller förslutningar som innehåller metalltrådar kan ge gnistbildning i ugnen och skall därför avlägsnas.
• Se till att burkar eller förpackningar inte är tätt tillslutna när de värms i ugnen, då övertryck annars kan uppstå.

Uppackning och Tillbehörslista

Uppackning

Kontrollera att förpackningen och därmed ugnen ej är transportskadad.

Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten.

Om ugnen är täckt med en skyddande plastfilm måste denna tas bort innan ugnen används första gången.

Efter uppackningen kontrollera att varan är felfri. Skador, felaktigheter och eventuella saknade delar skall omedelbart anmälas till säljaren. Lämna inte förpackningsmaterial så att små barn kan leka med det.

Tillbehör

1 Roterande glastallrik
1 Tallriksstöd, för den roterande glastallriken
1 Bruksanvisning

Tekniska data

Utvändiga mått:		Vikt	15 kg
Höjd	287 mm	Spänning	230 V, 1-fas 50 Hz
Bredd	485 mm	Säkring	10 A trög
Djup	422 mm	Anslutningseffekt	2300 W
Ugnsutrymme:		Mikrovågseffekt	800 W
Höjd	209 mm	Volym	21 l
Bredd	335.8 mm	Grill	1000 W
Djup	314 mm

Vi reserverar oss för ändringar.

Installation

Placering

1. Ugnen skall placeras på en plan och stabil yta med god ventilation runt ugnen. Placera inte ugnen nära andra värmekällor, t ex spis eller värmeelement.
2. Tag bort eventuell förpackningsmaterial inifrån ugnen. Obs! avlägsna inte den skyddande plastfil-men på ugnsluckans insida. Den finns där för att skydda mot stänk och värme. Läs mer om hur du installerar den roterande glastall-riken och fästet för denna längre fram i instruktionsboken.
3. Torka ur ugnen invändigt och på luckans insida och tätningsytor med en fuktad trasa innan ugnen används.

VIKTIGT!

Den bakre panelen kan bli heta. Se till att mikrovågsugnen är placerad nära väggen för att undvika kontakt under användning.

Genom ugnens kompakta mått kan den placeras nästan var som helst på köksbänken, ett bord eller flyttas med till sommarhuset. Var alltid noga med att ugnen skall stå plant och på ett stabilt underlag. Se också till att ugnens fötter finns på plats för att ugnen skall få tillräcklig ventilation.

Elanslutning

Ugnen levereras med sladd och stickpropp för anslutning till ett separat 230 V 50 Hz, 10 A trög säkring och jordat vägguttag.

Kontrollera att ugnens spänning överensstämmer med vägguttagets spänning.

Mikrovågsugnar drar en mycket stor startström och måste därför anslutas till ett separat avsäkrat, jordat vägguttag. Andra större apparater som kyl, frys, spis, diskmaskin och dylikt får alltså inte anslutas på samma säkring.

Om din bostad är utrustad med automatsäkringar, måste dessa klara motsvarande krav.

Mikrovågsugnen är försedd med sladd av specialutförande, som om den skadas, måste utbytas mot sladd av samma typ. Sådan sladd kan erhållas från AB Elektroservice som även bör montera denna.

Om ugnen ansluts till vägguttaget med skarvsladd måste också denna sladd vara av jordat utförande.

Ansluts ugnen till ett icke jordat vägguttag finns risk för elektrisk chock, vilket kan leda till skada på person och/eller egendom.

Kontakta en fackman vid tveksamhet om ugnens elektriska anslutning.

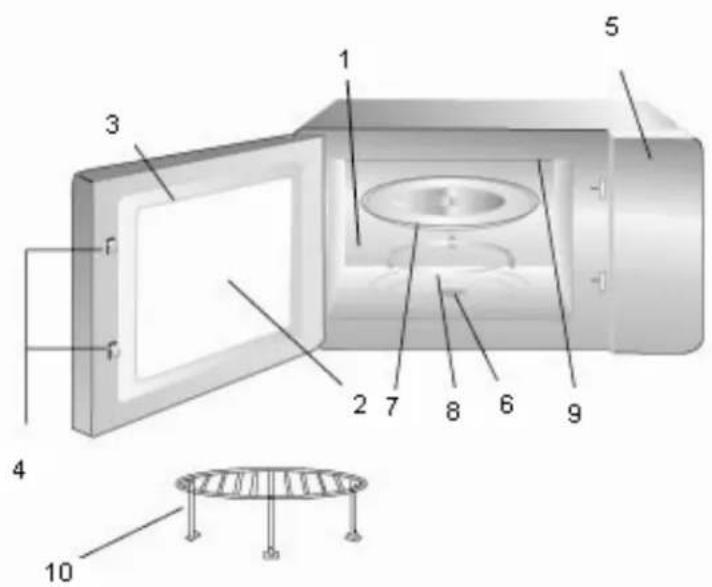

Beskrivning av mikrovågsugnen och dess tillbehör

1. Ugnsutrymme
2. Fönster.
3. Lucka
4. Lucklås.
5. Kontrollpanel.
6. Fäste för den roterande tallriken.
7. Glastallriken
8. Stödet för glastallriken
9. Grillelement
10. Grillgaller

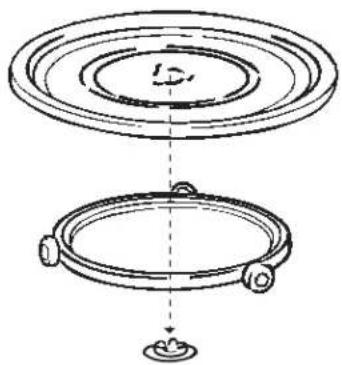

Montering av den roterande glastallriken

1. Placera stödet för glastallriken på ugnens botten.
2. Placera glastallriken på stödet. Se till att uttaget i tallrikens centrum låses i fästet på ugnens botten.

Placera aldrig tallriken upp och ned.

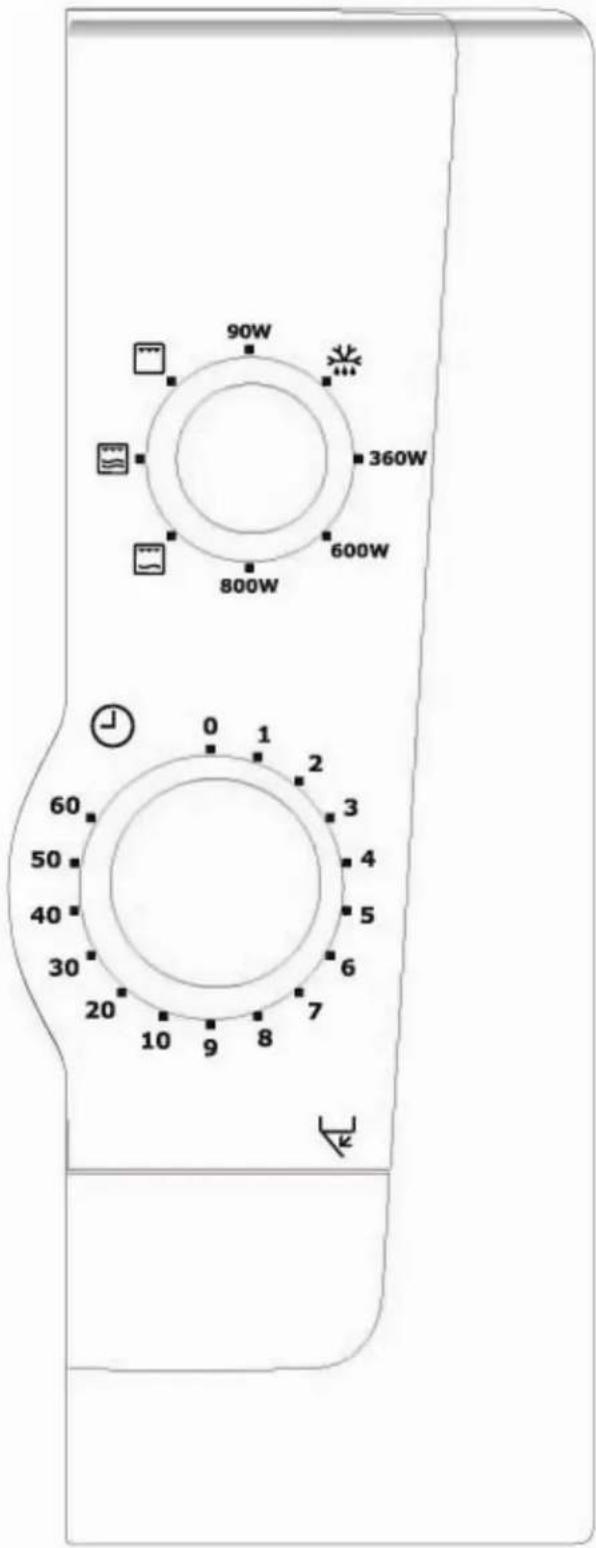

Kontrollpanelen

Ugnen får ej köras tom. Om du vill träna, sätt in en kopp vatten.

Effektväljare.

Tidsinställning.

Den roterande tallriken

Det är viktigt att tallriken alltid är på plats i ugnen eftersom den fördelar mikrovågorna jämnt i maten då den roterar. Den kan rotera både åt höger och vänster.

Tillagning

1. Placera maten i en lämplig form. (Se sidan 14 om vilka kärl som går att använda.)
2. Välj önskat effektläge genom att vrida på effektväljaren, beroende på det du tänker tilllaga i ugnen. Se tabell nedan.
3. Ställ in tiden genom att vrida vredet för tidsinställningen till önskad tid. Markeringarna på vredet representerar minuter. Önskar du en kort tillagningstid, 2 minuter eller mindre, skall du vrida vredet upp till 10-minutersläget, och sedan tillbaks till önskad tid.
4. Om luckan är stängd eller stängs, startar ugnen automatiskt
5. När vredet återställs, hörs en signal och ugnen stängs automatiskt av.

Vägledning för val av Effekt

90W	För mjukgöring av smör, ost och glass. Upptining av skaldjur, kött och fisk.
	För mjukgöring av smör, ost och glass. Upptining av skaldjur, kött och fisk.
360W	För upptining av färdiglagade maträtter. Sjudning av såser.
600W	Tining och uppvärmning av bakverk.För tillagning av rätter som innehåller ägg och ost, samt grytor och försiktig uppvärmning.Tining och uppvärmning av bakverk.För tillagning och uppvärmning av större mängder samträtter som du inte kan röra i, t.ex. Janssons frestelse.
800W	För snabb uppvärmning och tillagning av t.ex. fisk och grönsaker.För snabb uppvärmning av drycker och redan tillagad mat.

Vägledning för val av upptiningstid med 180W

Typ av mat Vikt Effekt Tid/min Anmärkning
Kött
stek	1 kg	180W	27-32
kotletter	200 g	180W	8-12
stuvning	500 g	180W	16-20
hamburgare	200 g	180W	9-13
korv	300 g	180W	11-15
Fågel				Efter upptining, skölj bort ev. isiga delar under varmt vatten.
hel kyckling	1,5 kg	180W	38-43
kycklingdelar	500 g	180W	15-20
kycklingbröst	300 g	180W	16-21
Fisk
fiskblock	400 g	180W	16-20
fiskfiléer	300 g	180W	11-16
hel fisk	500 g	180W	15-20
Bröd	250 g	180W	7-10	Placera brödet direkt på den roterande tallriken.

OBS! Låt alltid maten stå 5-10 minuter, s.k. utjämningstid, innan du fortsätter tillagningen.

Du kan öka eller minska tillagningstiden under pågående tillagning genom att vrida vredet åt höger eller vänster.

Om du önskar kan du också lägga till mikrovågseffekt under pågående tillagning. Vid varje tryckning på Start adderas ytterligare 30 sekunder till tillagningstiden.

Ex: Programmera ugnen för Grill i 15 minuter

Gör så här: Detta händer:

1. Ställ in effekt ☐ genom att vrida effektväljaren.
2. Turn the timer to 15
3. The Oven will automatically start cooking for 15 minutes at ☐ (Grill).

Du bör förvärma grillen innan användande.

För att förvärma grillen bör du ställa in den enligt beskrivningen i 3 - 4 minuter.

Tillagning med Mikro och Grill

Du kan öka eller minska tillagningstiden under pågående tillagning genom att vrida vredet åt höger eller vänster.

Om du önskar kan du också lägga till mikrovågseffekt under pågående tillagning. Vid varje tryckning på Start adderas ytterligare 30 sekunder till tillagningstiden.

Ex: Programmera ugnen för Grill och Mikro, 360W, i 30 minuter

Gör så här: Detta händer:

1. Ställ in effekt ☐ genom att vrida effektväljaren.
2. Ställ in tiden 30 genom att vrida tidinställning vredet.
3. Ugnen startar och fungerar för 30 minuter med 📋 (Combi 2).

Du behöver ej förvärma grillen för kombinerad mikro- och grilltillagning.

Tabeller

Rekommendationer för tillagning med Grill

Typ av mat Kvantitet/vikt Tillagningstid Gör så här:
Varma smörgåsar	2 st	5 – 6 min.
Grillkorv	4 st	7 – 8 min.	Vänd efter halva tiden.

Val av mikro- och grilleffekt

Symbol	Funktion	Mikroeffekt	Grilleffekt
	Grill	0W	1000W
	Combi 1 180W 6	00W
	Combi 2 360W 4	00W

Kom ihåg

• Ju större mängd, desto längre tid.
• Kalla matvaror tar längre tid än rumstempererade.
• Porösa matvaror kräver kortare tid än kompakta.
• Maträtter som innehåller mycket vatten tillagas fortare.

• Salta först när köttet är klart. Salt gör lätt köttet segt och torrt.

• Låt alltid rätten få stå minst fem minuter för temperaturutjämning. Utjämningstiden ökar i förhållande till rättens storlek och konsistens.

• Det är bättre att välja den kortast angivna tiden i ett recept och sedan öka än att överkoka maten.

Praktiska råd och tips

Allmänna

I handeln finns många bra kokböcker med tips och recept för att underlätta olika moment vid matlagning och bakning. Börja alltid med den kortaste tillagningstiden i recept och tabeller.

• Du kan också lätt använda dina vanliga recept. Minska på salt, kryddor och vatten. Inget kokar ju bort.
• Den mesta maten kokas i sitt eget spad. Torra varor som ris och bönor behöver naturligtvis vätska.
• Täck maten vid tillagning och uppvärmning för att bibehålla fuktigheten och för att undvika onödig nedsmutsning.
• Bakverk kan tinas direkt i brödkorg eller på hushållspapper. Fyllning av sylt blir alltid mycket varmare än bakverket.
• Stek inte bacon direkt på glastallriken. För stora temperaturskillnader kan orsaka skada eller sprickor på brickan.
• Korv, äpple, potatis, lever och äggula är exempel på matvaror som bör prickas för att skalet eller hinnan spricker.

Tillagning och uppvärmning

• Innan du börjar tillaga maten, se till att den är ordent-ligt tinad.
• Placera de tunnare delarna av det som skall tillagas mot mitten av kärlet.
• Tillagningstiden kan variera beroende på matens temperatur, rumsvarm eller kylskåpskall, samt efter eget tycke och smak.
• Rör om i grytor, såser och dyligt för att få en jämnare tillagning.

Upptining

• Du kan tina köttet i sin förpackning. Se till att avlägsna eventuella delar av förpackningen som innehåller metall av olika slag.
• Placera de tunnare delarna av det som skall tinas mot mitten av kärlet.
• Efter upptiningstidens slut kan det fortfarande finnas is i matens centrum. För att få bästa resultat skall maten därför stå en stund, s. k. utjämningstid.

Kokkärl

Kontrollera att materialet i kärl som används är lämpligt. Vissa plaster kan bli "sladdriga" och förlora formen. Andra plaster och vissa typer av keramik kan spricka, speciellt om små matmängder värms. Använd inte metallkärl.

PORSLIN – De flesta typer av porslin med undantag av porslin med metalldekor. Guld- eller silverdekor förstörs. Det finns också porslinsglasyrer som innehål-ler metall. Om du är osäker, testa enligt metoden som anges nedan.

GLAS – Allt glas passar bra utom kristall och visst färgat glas.

PLAST – Plastmuggar eller burkar kan du använda för att värma i men inte koka i. De flesta hushållsplaster tål inte mer än 90°C. Kontrollera vilken temperatur de tål.

LERGODS – Stengods och lergods går att använda. Den bruna lergrytan skall blötläggas som vanligt. METALL – Metallkärl högre än 3 cm passar inte för matlagning i mikrovågsugnen. Mikrovågorna kan inte assera genom metall, så man får bara påverkan ovanifrån och resultatet blir därför inte bra.

Om metallkärl eller aluminiumfolie placeras för nära ugnens väggar kan detta ge upphov till gnist- bildningar och brännmärken kan uppstå. Tänk på att ta bort metallclips på tepåsar och brödförpackningar.

Så här testar du om ett kärl är lämpligt att använda i mikrovågsugnen

Kärl kan testas genom att man ställer det tomt mitt I ugnen. Placera en kaffekopp med vatten bredvid och värm sedan på full effekt i en minut. Efteråt bör kärlet inte på något ställe ha blivit mer än handvarmt.

Det här kan du inte göra i mikrovågsugnen

• Baka jäsdegsbröd – det får ingen färg.
• Grädda suffléer.
• Koka hela ägg med skal eller återuppvärma.

- Använda vanlig stektermometer. Specialtermometer för mikrovågsugnar finns i handeln.

Rengöring och skötsel.

• Använd inte ugnsrengöringsmedel eller andra frätande eller slipande rengöringsmedel. Torka ugnens utsida och insida med en mjuk och fuktad trasa, använd handdiskmedel om så behövs.
• Torka upp eventuell kondens som bildas i ugnen, vid tillagning, med en mjuk trasa eller t. ex. hushållspapper.

Om mikrovågsugnen inte fungerar

• Är ugnen ansluten till vägguttaget?
• Är säkringen (proppen) hel?
• Är luckan stängd?

Service och reservdelar (i Finland)

Alla servicearbeten, reservdelsbeställningar och Eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597 €/min+lna), *eller telefonkatalogens gula sidor "hushållsapparatservice".

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv.

Läs igenom bruksanvisningen och följ de råd och anvisningar som ges i avsnittet "Om mikrovågsugnen inte fungerar" för att försäkra dig om att du inte kan åtgärda felet på egen hand. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

För att säkra maskinens klanderfria funktion skall man vid reparationer använda endast original reservdelar.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Mod:

SER. No: ____

Inköpsdatum: ____

Konsumentrådgivning i Finland

Vid eventuella tekniska problem eller om du har frågor angående maskinens funktion eller användning, ber vi dig ringa vår konsumentrådgivare, tel. [phone] (0,1597 € /min+Ina). Konsumentrådgivaren kan också kontaktas via elektronisk post, address [e-mail].

Garanti i Finland

Produktens garantitid kan definieras separat. Finns det ingen definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branchens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot, som avgör garantitidens början. Kostnaderna kan debiteras även under den tid som omfattas av kostnadsfri service

- vid onödigt servicebesök.

- Om tillverkarens anvisningarna för installation, användning och skötsel inte följts.

Symbolen // på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
