Produkttyp	Ledstång
Modell	SSH-1S-100-2
Varumärke	Vevor
Ledstångens längd	1000 mm
Antal tvärstänger	2
Antal pelare	2
Material	Stål (uppskattning)
Paketets innehåll	Ledstång (1), Pelare (2), Pelarhuvuden (2), Skruvar M6*14 (4), Expanderingsbultar (6), Dekorativa lock (2), Monteringssatser för tvärstänger (4), Tvärstänger (2), Muttrar (2), Nyckel (1), Sexkantsnycklar 3,4,5 (1 var), Borr B (1)
Montering	Montering i 8 steg: montera locken, fixera pelarhuvudena, montera tvärstängerna, markera och borra hål, montera expanderingsbultarna, dra åt skruvarna.
Säkerhet	Använd endast efter stabil installation; överbelasta inte; använd inte som leksak; använd skyddsglasögon och handskar vid montering.
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN
Importör (Australien)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122, Australien
Importör (USA)	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Importör (Storbritannien)	YH CONSULTING LIMITED

Vanliga frågor - SSH-1S-100-2 Vevor

Vad är modellen på denna ledstång?

Modellen är SSH-1S-100-2 från varumärket Vevor.

Vad är ledstångens längd?

Ledstången är 1000 mm lång.

Hur många tvärstänger ingår?

Denna modell innehåller 2 tvärstänger.

Vilka verktyg behövs för monteringen?

De medföljande verktygen är: nyckel, sexkantsnycklar 3, 4 och 5, och en borr B. Du behöver också en borrmaskin för förankringshålen.

Hur många personer rekommenderas för installationen?

Det rekommenderas att monteringen utförs av 2 personer av säkerhetsskäl.

Vilka är de viktiga säkerhetsanvisningarna?

Se till att ledstången är ordentligt installerad före användning. Överbelasta den inte. Låt inte barn leka med den. Använd skyddsglasögon och handskar under monteringen.

Kan denna ledstång användas utomhus?

Manualen anger inte utomhusbruk. Kontrollera installationsförhållandena och materialet. Vid tveksamhet, kontakta tillverkaren.

Hur rengör och underhåller man ledstången?

Rengör med en mjuk, fuktig trasa. Undvik slipande produkter. Kontrollera regelbundet skruvdragning och fästenas skick.

Vilka tillbehör ingår i paketet?

Paketet innehåller: ledstång, 2 pelare, 2 pelarhuvuden, 4 skruvar M6*14, 6 expanderingsbultar, 2 dekorativa lock, 4 monteringssatser för tvärstänger, 2 tvärstänger, 2 muttrar, 1 nyckel, 3 sexkantsnycklar och 1 borr B.

Var tillverkas denna produkt?

Produkten tillverkas av Shanghaimuxinmuyeyouxiangongsi i Kina. Importörer i Australien, USA och Storbritannien listas i manualen.

BRUKSANVISNING SSH-1S-100-2 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolknin vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att infodig igen om det finns några teknik- eller programuppdateringar för vå produkt.

SÄKERHETSINSTRUKTIONER

WARNING: Läs noggrant instruktioner och procedurer för säker användning. Underlåtenhet att göra det kan leda till allvarliga skador.

NING:

1. Innan du använder ledstången, se till att den är ordentligt montera

att förhindra personskador och olyckor.

1. Överbelasta inte ledstången när du använder den för att undvika personskador eller olyckor.
2. Dra inte, skär inte eller använd vassa föremål på ledstången för a undvika skador.
3. Om du behöver demontera ledstången, följ stegen i omvänd ordnin att demontera och förvara den på rätt sätt.
4. Denna produkt är inte en leksak. Låt inte barn leka med den.

MONTERINGSFÖRSIKTIGHETSÅTGÄRDER

1. Montera endast enligt dessa instruktioner. Felaktig montering kan sk risker.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. För ytterligare information om delarna som listas på följande sidor, monteringsschemat i denna manual. Packa upp och separera alla dela en ren arbetsyta.
8. Av säkerhetsskäl rekommenderas att denna hårdvara installeras av personer.

SPARA DESSA INSTRUKTIONER

Inga.	Modell	Längd på ledstång (mr)	Antal tvärstänger (st
1	SSH-1S-80-2	800	2
2	SSH-1S-100-0	1000	0
3	SSH-1S-100-2		2
4	SSH-1S-120-2	1200	2
5	SSH-1S-120-3		3
6	SSH-1S-150-0	1500	0
7	SSH-1S-150-3		3
8	SSH-1S-150-5		5
9	SSH-1S-180-0	1800	0
10	SSH-1S-180-2		2

Ark 1

Dellista
Väl.	Namn	Bild	ANTAL
			SSH-1S-80-2	SSH-1S-100-0	SSH-1S-100-2	SSH-1S-120-2	SSH-1S-120-3
En	Ledstång		1	1	1	1	1
B	Kolumn		2	2	2	2	2
C	Kolumnhuvud		2	2	2	2	2
D&E	SkruvM6*14		4	4	4	4	4
F	Expansionsbult		6	6	6	6	6
G	Dekorativt Cöver		2	2	2	2	2
H&I &J	Tvärstång montering tillbehör		4 uppsä tting ar	0 upps ättnin gar	4 upps ättnin gar	4 upps ättnin gar	6 upp sätt ning ar
K	Tvärstång		2	0	2	2	3
L	Mutter		2	2	2	2	2
M	Rycka		1	1	1	1	1
N	Sexkantsny ckel 3		1	1	1	1	1
O	Sexkantsny ckel 4		1	1	1	1	1
P	Sexkantsny ckel 5		1	1	1	1	1
Q	Borra B de		1	1	1	1	1

Ark 2

Dellista
Ing a.	Namn	Bild	ANTAL
			SSH-1S-150-0	SSH-1S-150-3	SSH-1S-150-5	SSH-1S-180-0	SSH-1S-180-2
En	H -räcke		1	1	1	1	1
B	Kolumn		2	2	2	2	2
C	Kolumnhuvud		2	2	2	2	2
D&E	Skruv M6*14		4	4	4	4	4
F	Expansionsbult		8	8	8	8	8
G	Dekorativt Cöver		2	2	2	2	2
H&I&J	Tvärstångmonteringtillbehör		0uppsättningar	6uppsättningar	10uppsättningar	0uppsättningar	4uppsättningar
K	Tvärstång		0	3	5	0	2
L	Mutter		2	2	2	2	2
M	Rycka		1	1	1	1	1
N	Sexkantsnyckel 3		1	1	1	1	1
O	Sexkantsnyckel 4		1	1	1	1	1
P	Sexkantsnyckel 5		1	1	1	1	1
Q	Borra B de		1	1	1	1	1

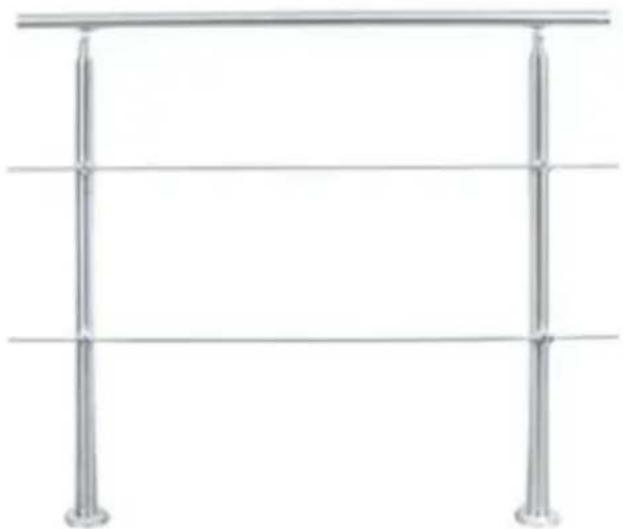

Produktmontering

STEG 1: Sätt i Dekorativt C		STEG 2: Lås kolumnhuvudeordentligt och monteraledstången .
STEG 3: Sätt ledstången påtrappan.	STEG 4: Markera installationsplatseoch borra hål.
STEG 5: Montering avexpansionsbult.	STEG 6: Lås skruvarna.

- Om produkten har några tvärstag, installera dem på samma sät som vid installation av SSH-1S-100-2.

STEG 1: Sätt i Dekorativt C ö	STEG 2: Lås kolumnhuvudetordentligt och montera ledstången .
STEG 3: Montera tvärstaget.	STEG 4: Sätt ledstången på trappa
STEG 5: Markerainstellationsplatsen och borra hål.	STEG 6: Montering av expansionsb
STEG 7 : Lås fast skruvarnaordentligt.	STEG 8: Lås skruvarna.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
