BRUKSANVISNING WK320018-2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DUSCHHÖRN CADDY SPÄNNSTÅNG

MODELL: WK320018/ WK320018-1/ WK320018-2

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DUSCHHÖRN CADDY SPÄNNINGSSTÅP

MODELL: WK320018/ WK320018-1/ WK320018-2

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.

WARNING

ÿ Produkten fästs framför marken och taket av den inbyggda fjädern strukturera. Innan användning, kontrollera att installationspositionen är ett hårt tak. För icke-hårda tak (som tak av aluminiumspänne), kanske produkten inte kan installeras och användas på rätt sätt.

ÿ Fläktformade och fyrkantiga brickor (exklusive tvålhållare), föremålens vikt placerad på en enda bricka får inte överstiga 5,4 kg.

PRODUKTIONSKONFIGURATION

Modell	WK320018-2	WK320018	WK320018-1
Höjdområde (in)	42-114
Enkelbricka lastbärande kapacitet (kg)	5.4
Bricka	4 lager, fyrkantigt
Färg	Silverren	Svart	Brons

DELLISTA

[A=1X]			D=2X	E=2X
F=4X	G=1X	[H=1X]	L=1X	M=1X

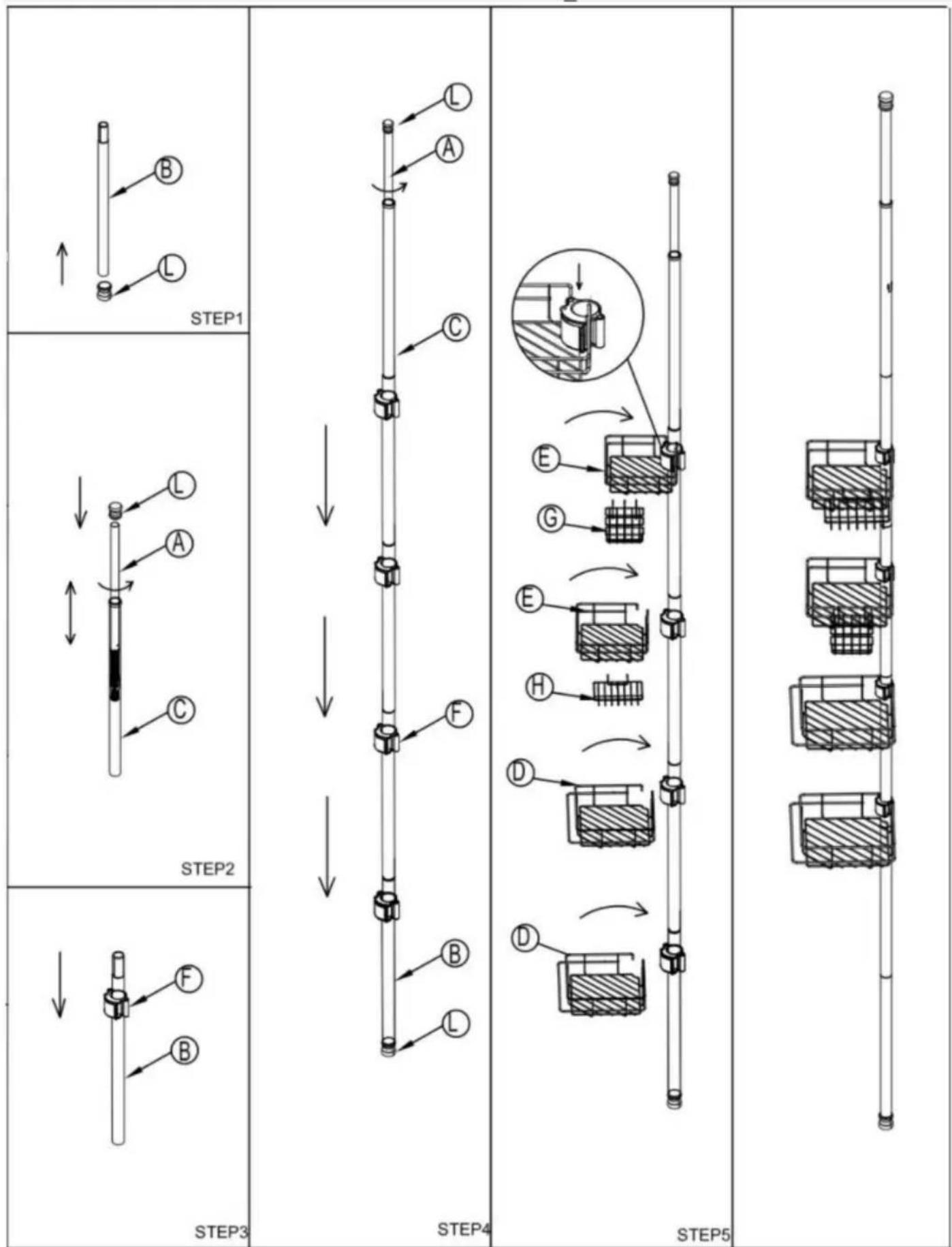

INSTALLATIONS INSTRUKTIONER

    subgraph Step1
        L1["↑"] --> L2["L"]
        L2 --> L3["B"]
        L3 --> L4["L"]
        L4 --> L5["L"]
    end

    subgraph Step2
        L6["↓"] --> L7["L"]
        L7 --> L8["A"]
        L8 --> L9["C"]
        L9 --> L10["A"]
    end

    subgraph Step3
        F["F"] --> G["F"]
        G --> H["B"]
        H --> I["B"]
        I --> J["L"]
    end

    subgraph Step4
        F2["↓"] --> F3["F"]
        F3 --> F4["B"]
        F4 --> F5["B"]
        F5 --> F6["L"]
    end

    subgraph Step5
        D2["↓"] --> D3["↓"]
        D3 --> D4["↓"]
        D4 --> D5["↓"]
        D5 --> D6["↓"]
        D6 --> D7["↓"]
        D7 --> D8["↓"]
        D8 --> D9["↓"]
        D9 --> D10["↓"]
    end

Instruktioner för höjdjustering

1. Grovjustering: Användaren bekräftar installationspositionen, den avständ mellan tak och mark, och anpassar sig genom att öka eller minska antalet B-polen.

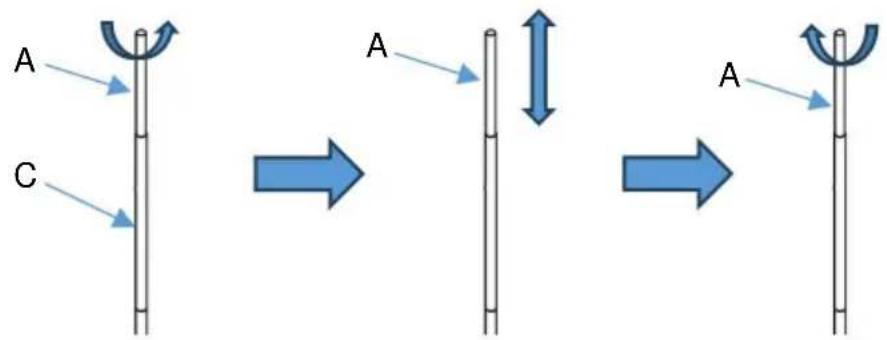

2. Se till att genom att justera längden på A-staven som är insatt i C-staven fjäderkompressionen är cirka 50-80 mm.

Vrid A-staven i den riktning som visas i diagrammet för att lossa den, justera d till lämplig längd och vrid den sedan i motsatt riktning mot dra åt A-stängen.

A C A A

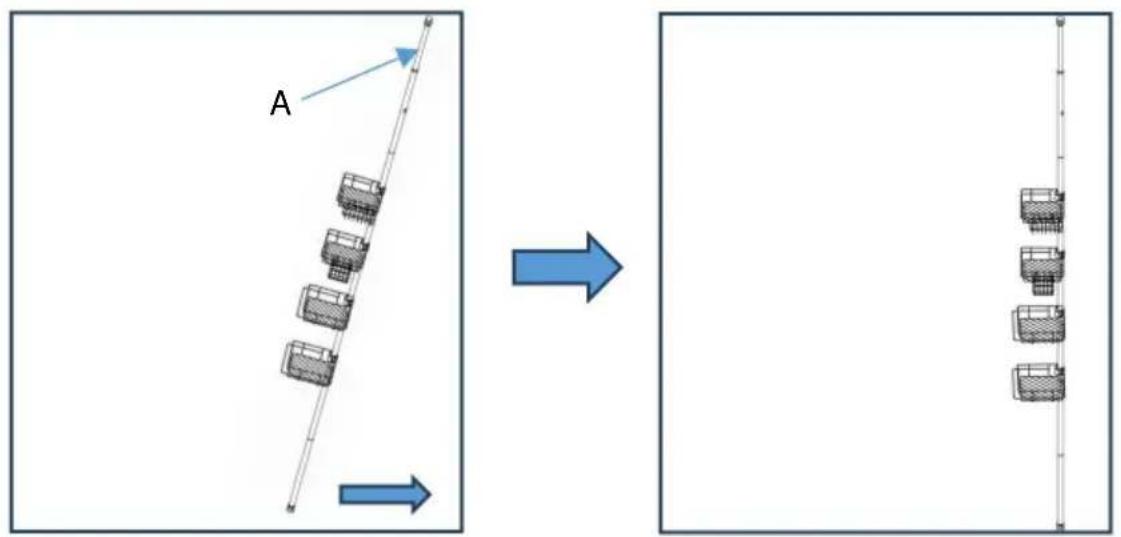

Övergripande installation
