BRUKSANVISNING WPSR-XM011 Vevor

Zubehör installieren

Teknisk support och e-garanticertifikat www.vevor.com/support

RÖR HYLLOR

MODELL: WPSR-XM011

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

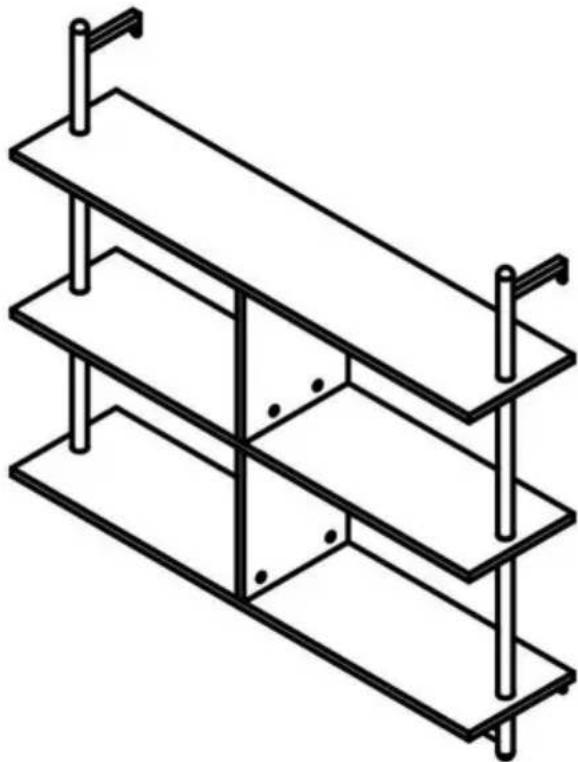

RÖR HYLLOR

MODELL: WPSR-XM011

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igom det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom. • Undvik att barn använder produkten. Och den här produkten är inte en leksak. Låt bli låta barn leka.

FÖRSIKTIGHETSÄTGÄRDER FÖR INSTÄLLNING

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Förmågan gäller endast för korrekt och färdigmonterad produkt.
4. Håll åskådare borta från området under monteringen.

5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.

6. Håll dig borta från vassa spetsar, knivar och andra föremål.

7. För ytterligare information om delarna som listas nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta av barns räckvidd.

SPARA DESSA INSTRUKTIONER

SÄKERHET OCH FÖRSIKTIGHETSÅTGÄRDER

WARNING:

• Lägg inte för tung vikt på rörhyllorna, det kan böjas eller jämna ut sig bryta brädan, vi rekommenderar att du placerar vikten på högst 50lbs
• Rörhyllorna monteras endast på massiva väggar, såsom massiva tegelväggar och betongväggar. Om rörhyllorna är installerade på träväggar, den tjockleken på träväggen vara minst 6 cm.

WARNING:

• När du installerar rörhyllorna, var uppmärksam på att hålla skivan i en horisontellt tillstånd, för att få en bättre upplevelse av att placera föremål
• Denna produkt är endast avsedd för installation inomhus.

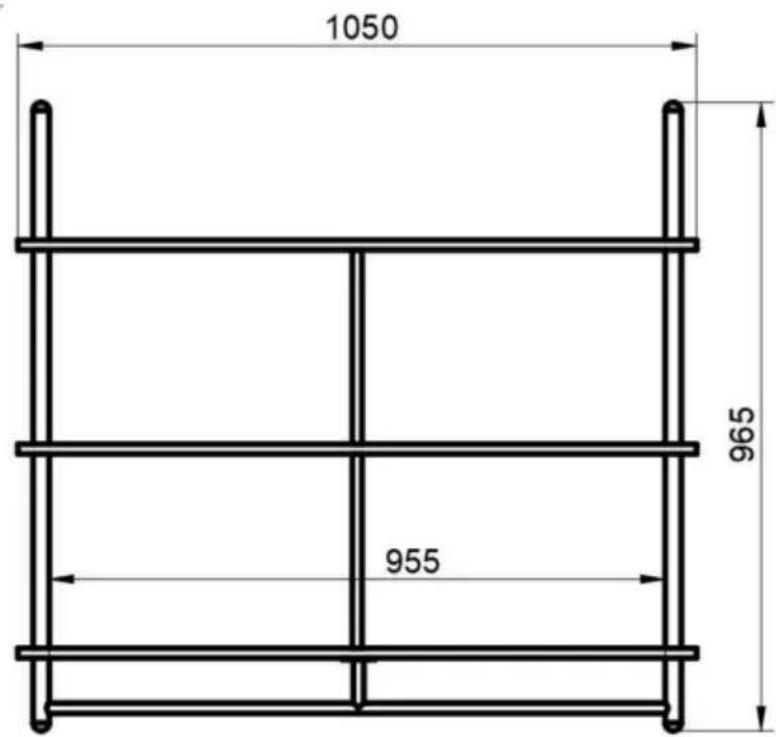

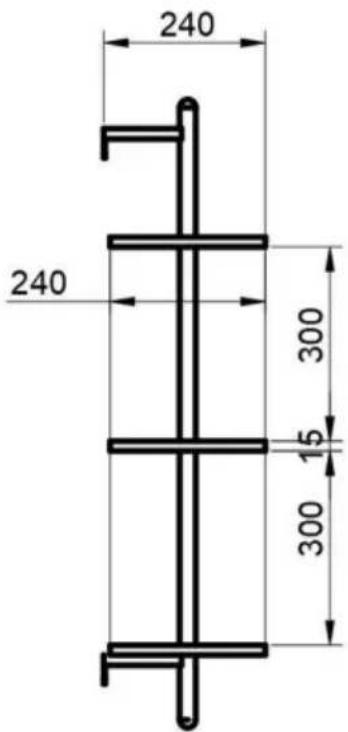

SPECIFICATION

1050 965 955

240 240 300 15 300

Obs: Talenheten i figuren är mm.

Dellista

	namn	BildMark	ANTAL
A	Övre fäste		2
B	Nedre fäste - Vänster		1
C	Nedre fäste - Höger		1
D	Styrelse		1
∞H	Styrelse(*Det finns hål i mitten på båda sidor)		1
F	stav		2
G	stav		1
H	Styrelse		1
	Styrelse		1.
J Styrelse			1

Installera tillbehör

Mark	namn	Specifikationer	Bild	ANTAL
P	Dubbelhövdad skruva	/		4
Q	Vevstång	/		8
R	Dornmutter	/		8
S	Skruva	M5*40mm		4
T	Plastexpansion rör	D=8 mm		4
I	Krok	/		5
I	Skruva	M4*10mm		2

MONTERING AV RÖRHYLLOR

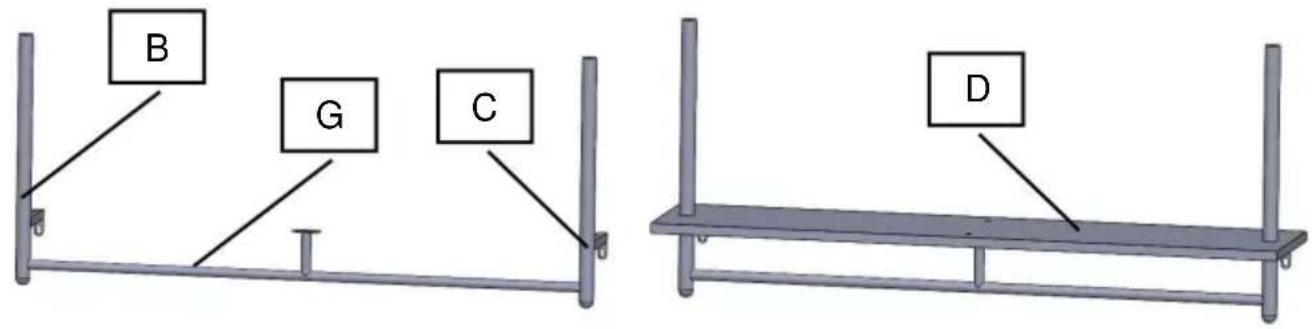

STEG1.Som visas nedan, kombinera B, G och C och sätt sedan in kortet D.

B G C D

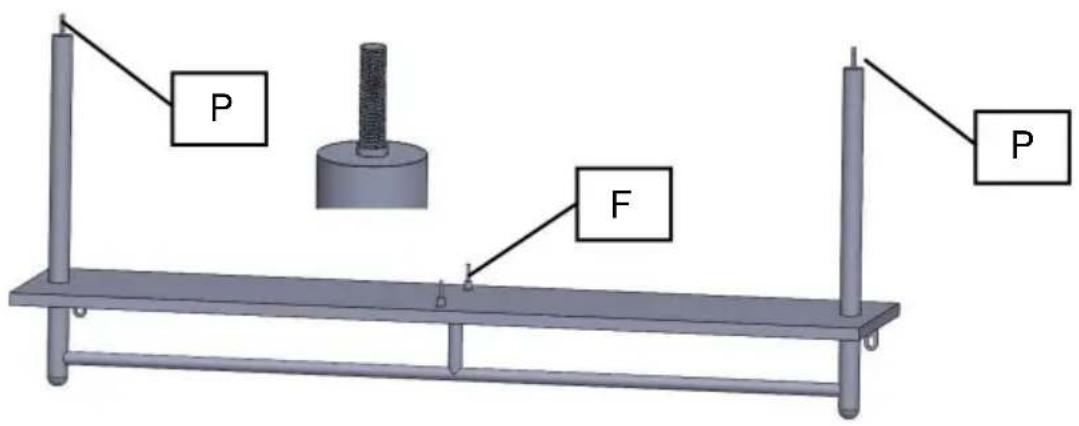

STEG 2. Skruva fast den dubbelhåriga skruven P i ändarna på båda stängerna. Tryck sedan in vevstaken Q i brädet

P F P

STEG 3. Tryck in dornmutter R i brädet, totalt 2 grupper.

STEG4.Sätt in kortet I.

*Observera att vinkeln på dornmuttern R bör justeras under processen, och vevstaken Q ska dras åt medurs efter att ha bekräftats.

STEG 5. Tryck in vevstaken Q i kortet E och sätt sedan in kortet E.

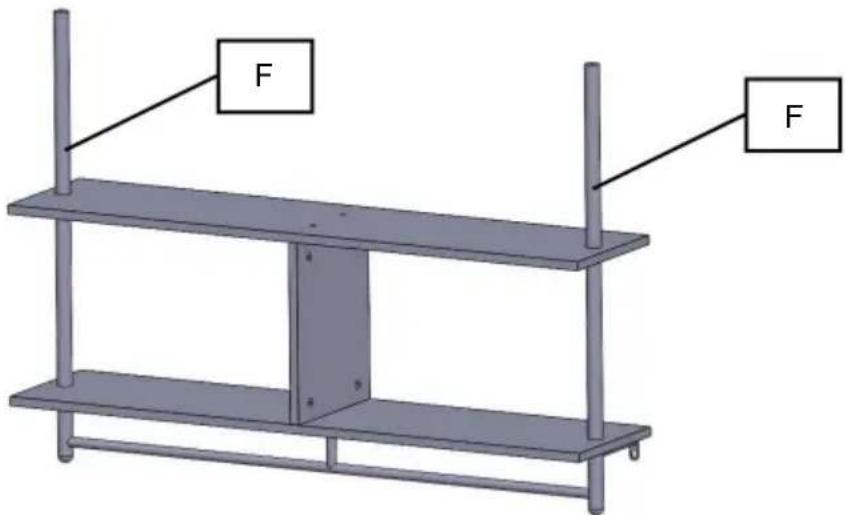

STEG 6. Skruva in stång F.

F F

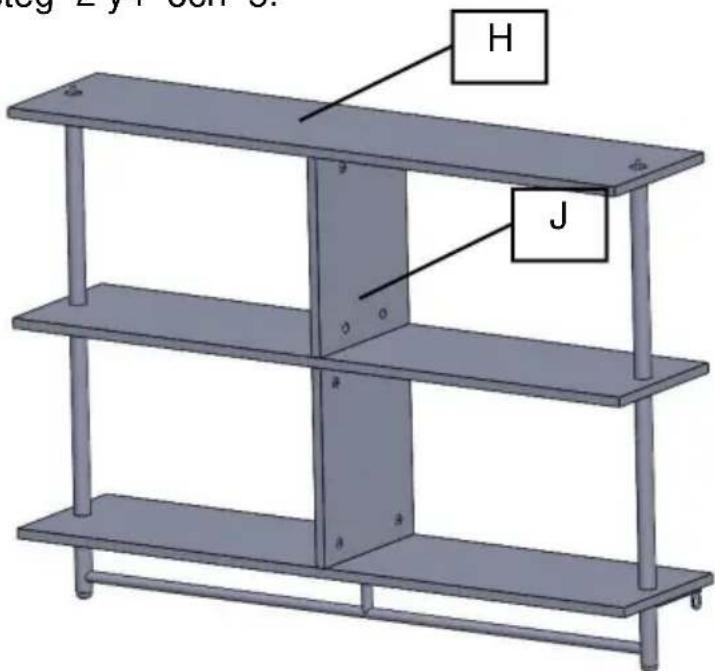

STEG7. Upprepa steg 2 y4 och 5.

H J

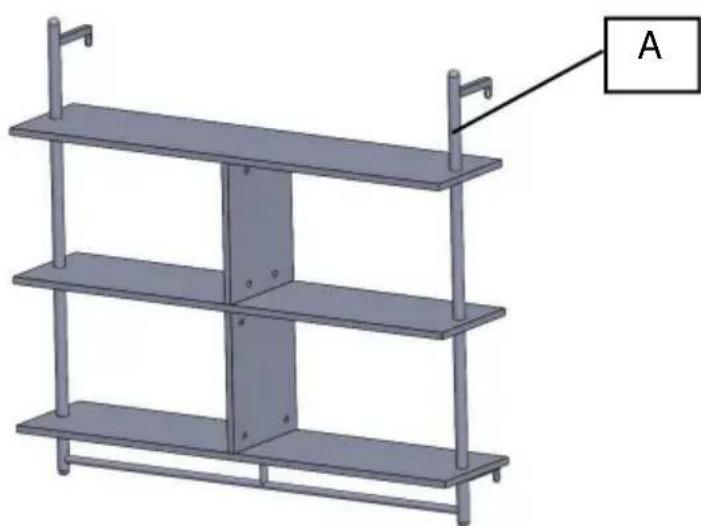

STEG 8. Skruva i övre fästet A.

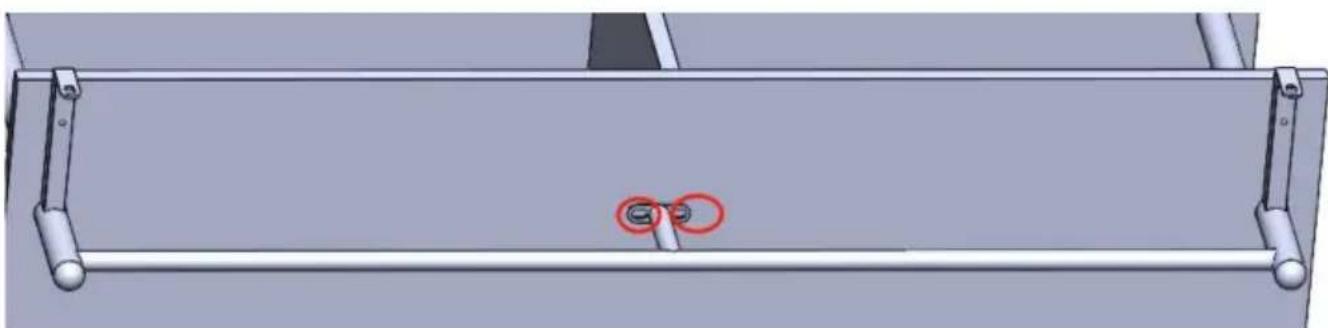

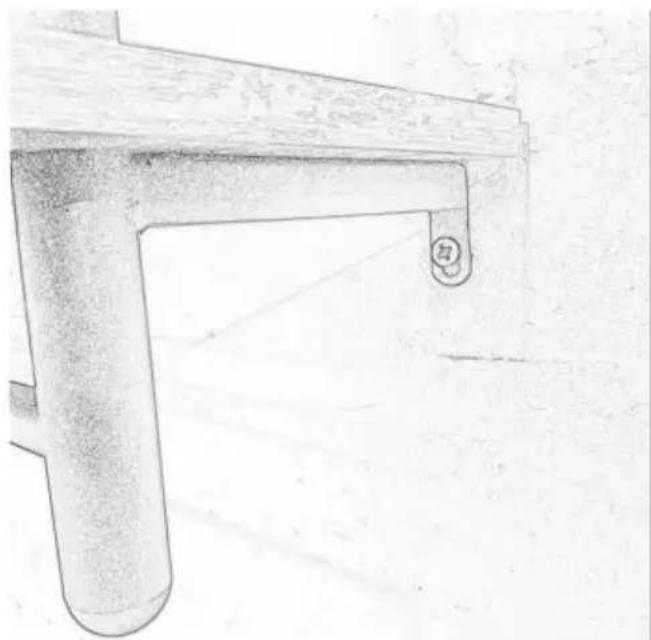

STEG 9. Om du tycker att det är nödvändigt kan du fästa stängen G på brädar och dra åt den med skruv V.

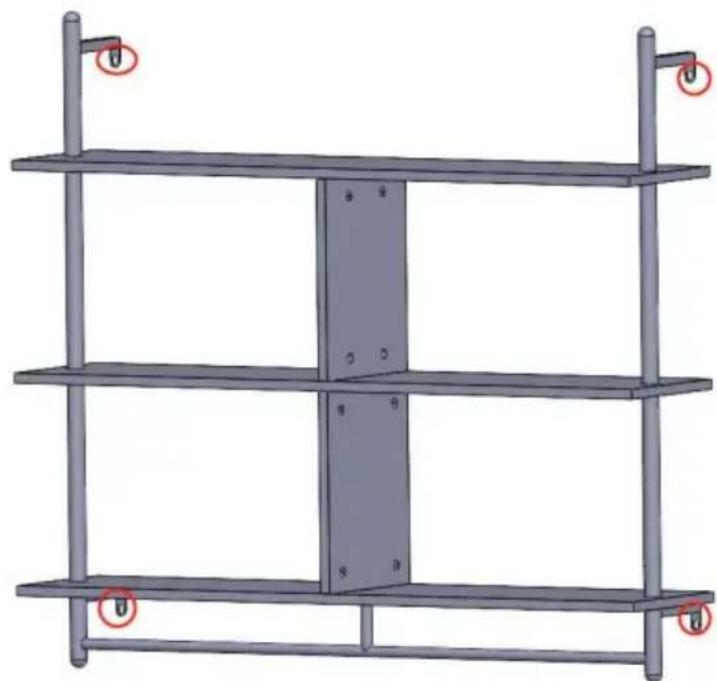

STEG 1: Placera rörhyllorna mot väggen och bestäm höjden du vill installera dem på. Använd en nivå för att se till att brädorna är jämna och markera sedan placeringshålen på monteringsfästet.

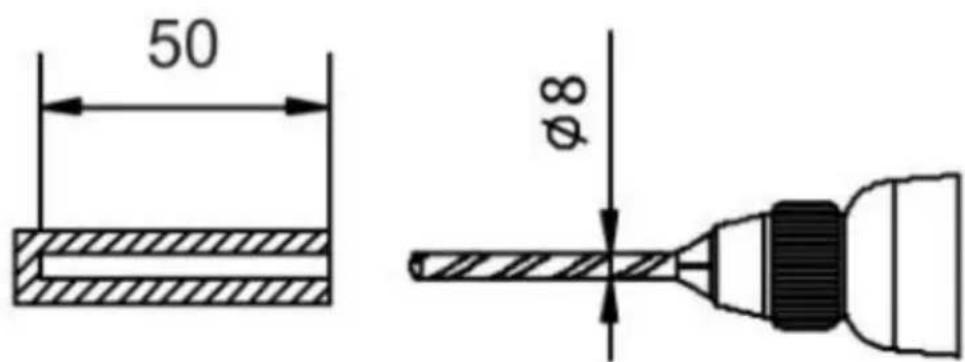

STEG 2: Borra hål i betongväggen med en slagborr. Storleken på hålen visas nedan.(Om den är monterad på en trävägg, borra hål med en vanlig borr.)

50 Ø8

STEG 3: Kör in plastexpansionsröret i varje hål.

STEG 4: Fäst rörhyllor med gångskruvar för varje monteringshål.
