GARAGEDÖRR FJÄDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

GARAGEDÖRR FJÄDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING

1. Hantera och installera torsionsfjädrar, expansionsfjädrar och annan garageportsutrustning, annars kan allvarlig skada eller dödsfall inträffa!
2. Läs och förstå alla instruktioner innan du börjar arbeta.
3. Professionell installation rekommenderas.
4. Försök inte installera dig själv om du inte har rätt verktyg, rimlig mekanisk förmåga, erfarenhet och överarmsstyrka.
5. Fjädrar och tillbehör är under extrema spänningar hela tiden. Alla spänningen måste lossas från fjädrarna innan något arbete utförs.
6. Var uppmärksam på säkerheten för omgivande personal under installation.

MODELL OCH PARAMETRAR

Beskrivning Modell	Tråddiameter x innerdiameter x längd	Material
207-2-24	0,207x2x24tum	82B & Cast Aluminium
250-2-35	0,250x2x35tum
225-2-27	0,225x2x27tum
250-2-31	0,25x2x31tum
234-2-28	0,234x2x28tum
234-2-31	0,234x2x31tum
250-2-32	0,25x2x32tum
218-2-26	0,218x2x26tum
225-2-24	0,225x2x24tum
GZ-22 0,207x2x22tum		82B & CastAluminium
GZ-23	0,218x2x23tum
GZ-24 0,218x2x24tum
GZ-28	0,25x2x28tum
GZ-29	0,25x2x29tum
GZ-30	0,25x2x30tum

STRUKTURDIAGRAM

1 2 3

1. Torsionsfjäder 2. Reglerblock 3. Fast block

KOMPONENTER

Inga.	Bild re	Namn	Antal
1		Fjäder (dextroroterande)	1
2		Spring (Levorotary)	1
3		Slingrande stänger	2
4		Handskar	1 par
5		Monteringsnyckel	1
6		Användarmanual	1

PRODUKTANVÄNDNING

1. Dörrmaskin 2. Horisontell styrskena 3. Horisontell styrskenas fäste

2. Trådhjulet 5. Kantaxelhylla 6. Axelhylla 7. Torsionsfjäder 8. Torsionsfjäderaxel 9. Trådrep

3. Vertikalstyrskenasfäste 11. Dörrstentar 12. På båda sidor av gångjärnet och rullen
4. Toppfäste och rulle 14. Nödsläpp skaka handtag 15. Vevstång 16.
   Mittgångjärn 17. Bottenfäste och rulle 18. Väggknappsbrytare

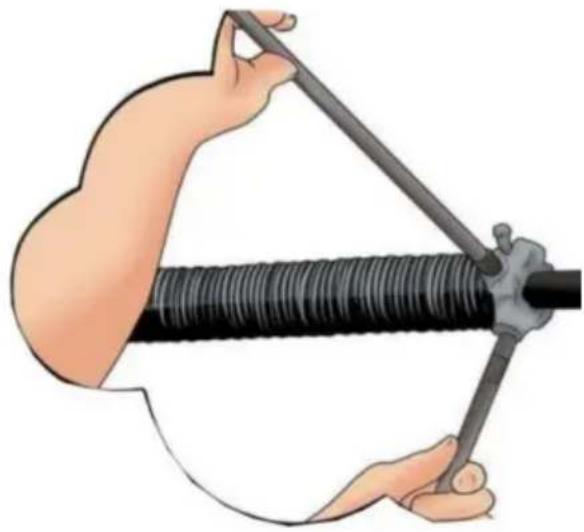

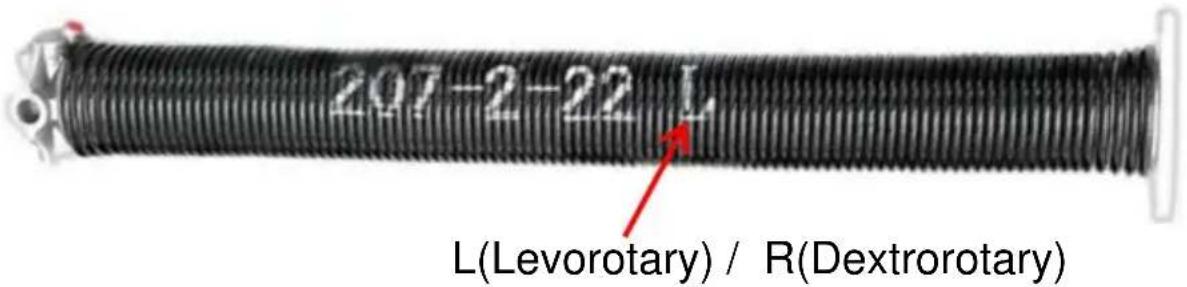

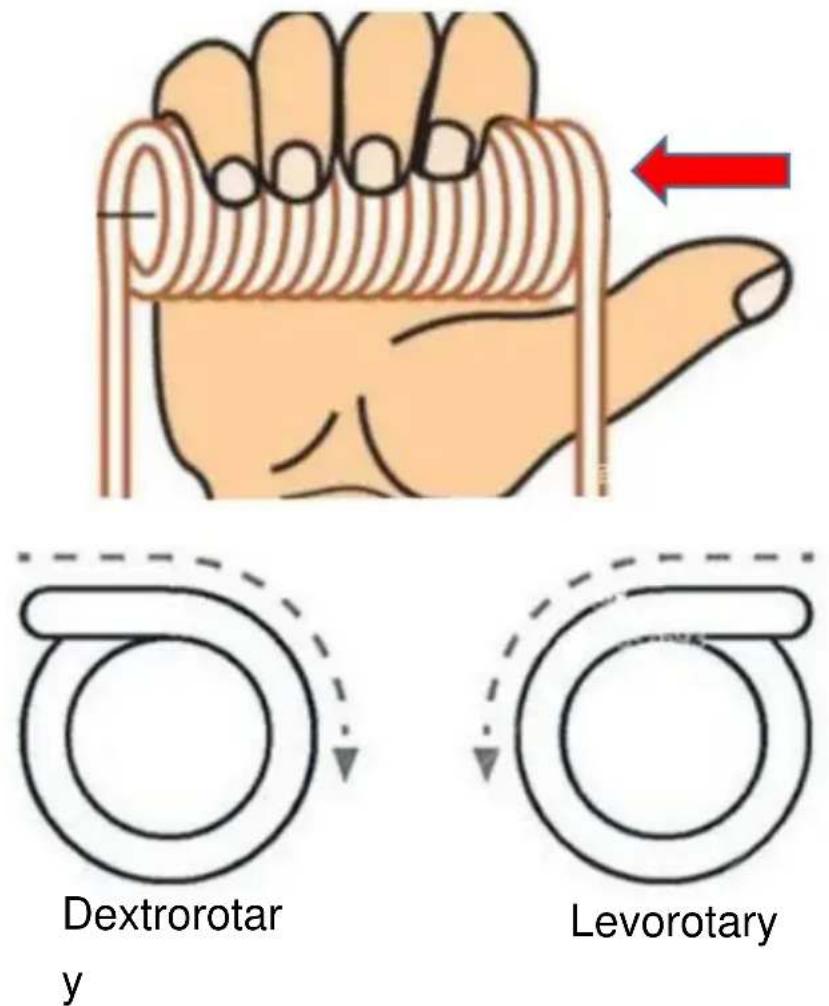

Levorotary/Dextrorotary Distinktion:

HJÄLPBART TRICK: Gör ett "O" med pekfingret och tummen. Använd fingerspetsen som

änden på träden, följ riktningen nedåt med fingret och det kommer att ge dig riktningen som fjädern är spiral.

Justera fjäderspänningen: Det är farligt att justera torsionsfjädern, ring en fackman för att justera.

Det är farligt att ta bort torsionsfjädern. Vänligen ring en fackman för att hantera.

1. Koppla ur garageportsöppnaren och kläm fast dörren i spåret.

Koppla bort garageportöppnaren så att dörren förblir stängd. Använda låstång eller en C-klämma för att säkra dörren till spåret för att hålla den från öppning när du släpper spänningen på fjädrarna.

1. Lossa ställskruvarna samtidigt som du håller i varje fjäder med en lindningsstång.

Placera en stadig stege vid sidan av fjädrarna, istället för att arbeta

direkt framför dem, av säkerhetsskäl. Sätt på ögonskydd och

läderhandskar. Skjut in en lindningsstång i det nedre hålet på lindningen

kon på utsidan av 1 fjäder. Använd en skiftnyckel för att lossa de 2 ställskruvarna.

Håll ett stadigt grepp om stängen eftersom fjädern kommer att expandera kraftfullt som skruvarna lossas. Upprepa på andra sidan. För att säkerställa att stängerna passar ordentligt in i de slingrande konhålen, fila ner ändarna.

Notera:

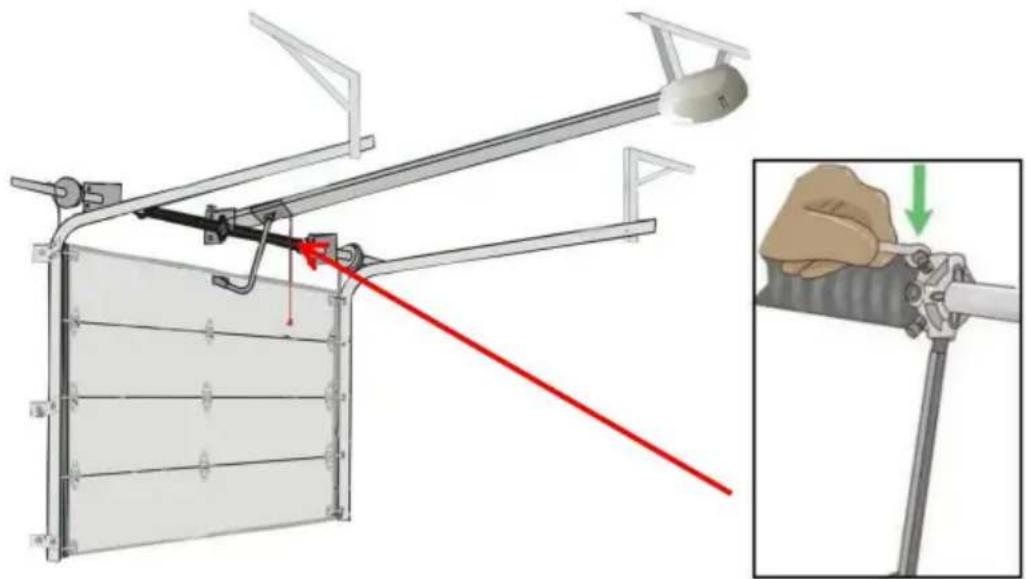

S: Använd en skruvmejsel eller tånghandtag för att linda upp stängerna kan resultera i allvarliga skador, eftersom dessa verktyg inte är utformade för att hålla fjäder på plats.

B: Undvik att stå på en hink eller stol för att nå fjädrarna. Använd en stadig stege för att minimera risken för skador.

1. Varva ner varje vår med hjälp av 2 lindningsstänger.

Placera den andra lindningsstången i ett hål på lindningskonen vid a vinkelrät vinkel mot den första. Varva ner våren % varv åt gången i rörelse 1 lindningsstång till nästa öppna vinkelräta position efter varje % varv. Upprepa på den andra våren.

1. Ta bort muttrarna och bultarna och skjut sedan fjädrarna till ändfästet.

Använd en skiftnyckel, ta bort de två muttrarna och bultarna som håller fast varje fjäderkor till mittfästet. Skjut sedan varje fjäder mot ändfästet.

1. Säkra röret och ta bort fjädrarna, kablarna och kabeltrummorna.

Använd en låstång eller en C-klämma för att fästa torsionsröret i mitten fäste för att förhindra att den rör sig. Använd sedan en skiftnyckel för att lossa setet skruvar på båda lyftkabeltrummorna. Koppla loss lyftkablarna och skjut sedan på kabeltrummor och fjädrar från torsionsröret.

Obs: Att säkra röret är ett viktigt steg som kommer att förhindra att röret flytta runt och potentiellt skada dig, så se till att låsa röret helt på plats.

INSTALLERA DE NYA FJÄDRARNA

WARNING

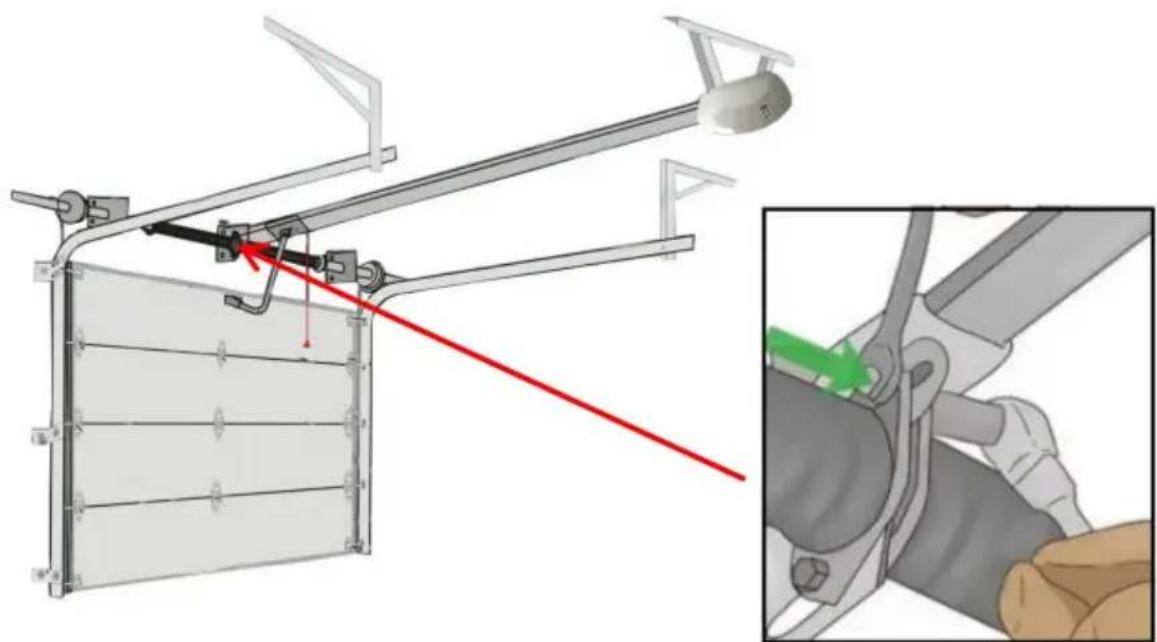

Det är farligt att installera torsionsfjädern. Ring en professionell att operera.

1. Skjut den vänstra fjädern på röret och lägg till kabeltrumman.

När dina nya fjädrar kommer, sätt den nya vänstra fjädern på torsionsröret, gör se till att den stationära konen på fjäderns ände är vänd mot mittfästet.

Efter att den nya fjädern har skjutits på plats, sätt tillbaka kabeltrumman och sätt in den torsionsstång i vänstra lagerhuset.

1. Montera mittlagret och den högra fjädern och fäst sedan konerna.

Skjut torsionsstången åt vänster och lägg sedan till mittlagret. Skjut den högra fjädern på stången och tryck in lagret i den stationära konen. Anslut båda stationära koner till mittfästet med muttrarna och bultarna du tog bort tidigare. Ta bort låstången eller klämman från mittfästet.

1. Trä kablarna och dra åt trummorna.

Dra lyftkabeln mellan rullen och dörrkarmen. Skjut lyftkabelstoppet genom kabelöppningen på trumman. Fäst sedan låstången på torsionsröret för att säkra den på plats. Snurra på trumman för att linda in kabeln i spåren och dra sedan ställskruvarna. Upprepa på andra sidan, lämna låstången på plats.

Obs: För att luckan ska fungera korrekt måste du ha samma spänning på båda sidorna, så var noga med att dra åt varje sida jämnt.

Sätt in 2 lindningsstänger i lindningskonen så att de är vinkelräta mot varje andra. Använd stängerna för att vrida fjäderns % varv åt gången, flytta stängerna till nya hål i konen vid behov. Följ leverantörens rekommendation för antal varv att slutföra. Upprepa på den andra våren.

Notera:

S: Generellt sett behöver du 30 kvartsvarv för en 7 fot (2,1 m) hög dörr och 36 kvartsvarv för en 8 fot (2,4 m) hög dörr.

B: Om fjädern dras för hårt kan den gå sönder och skada dig, så var säker att fölia leverantörens rekommendation och inte överlinda fjädern.

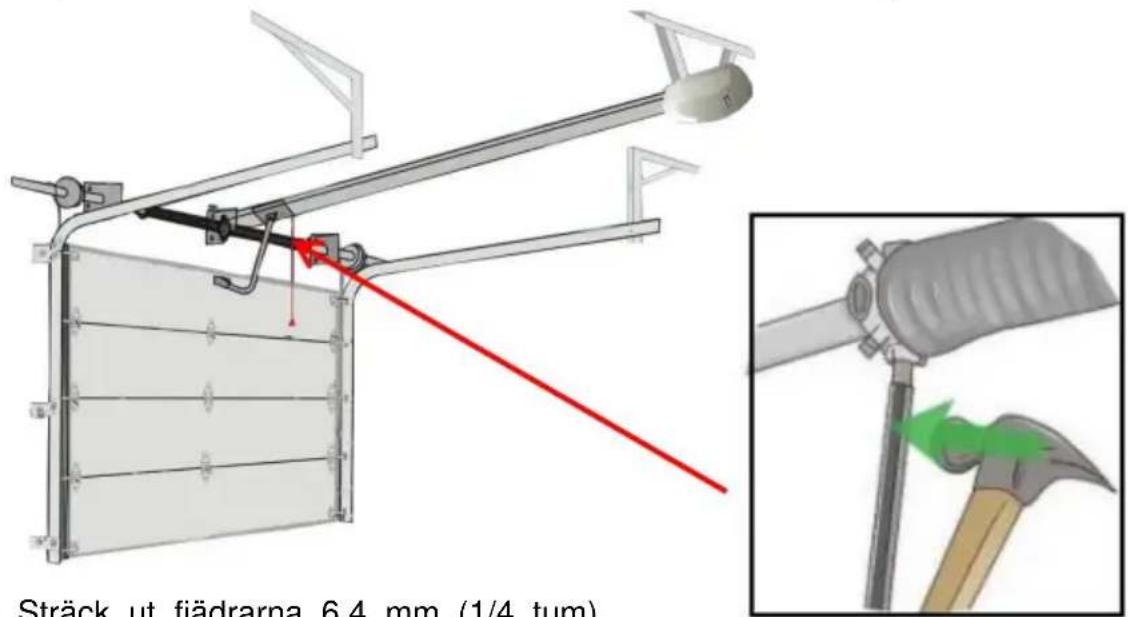

Sträck ut fiädrarna 6.4 mm (1/4 tum)

1. Sträck ut fjädrarna 6,4 mm (1/4 tum).

När fjädern är helt lindad, lämna 1 lindningsstång i en skåra på konen vinkelrätt mot golvet. Knacka på lindningsstången med en hammare för att sträcka fjädern 1/4 tum (6,4 mm) ut från mitten. Upprepa på andra sidan.

6. Dra åt ställskruvarna.

Dra åt varje ställskruv tills den kommer i kontakt med torsionsröret. Dra åt skruvarna mer än detta kan förvränga eller punktera torsionsröret, så se till att tjäna mindre än 1 hel varv när skruvarna nuddar torsionsröret.

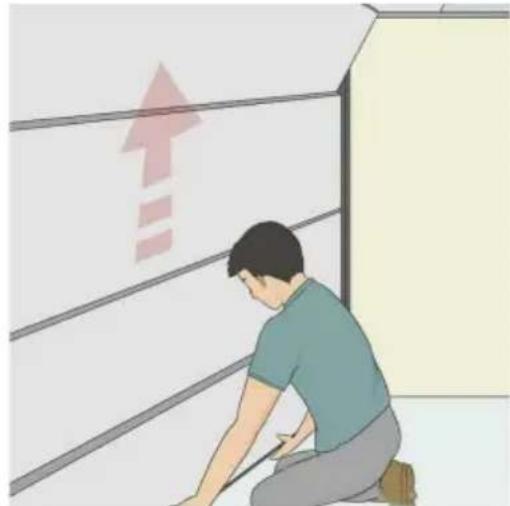

7. Ta bort klämmorna eller tängen.

Det är nu säkert att ta bort klämmorna eller tängen som du använde för att hålla båda torsionsstång och själva garageporten på plats.

Obs: När ska man lägga till eller varva av 1 eller 2 kvarts måste hållas på varvs klämmor eller tång igen.

Lämna dörren i halvvägsläge:

Om dörren rör sig uppåt på sig själv betyder det att torsionsfjädern lindas för mycket, i detta fall, för att varva båda torsionsfjädern 1 eller 2 kvarts varv tills själva dörren balanserar.

UNDERHÅLL

1. Använd ett neutralt rengöringsmedel och en mjuk borste för att rengöra garageporten flera gånger om året.
2. Använd en lätt oljespray på alla fjädrar, gångjärn, rullar och pivot poäng minst en gång om året för att din garageport ska kunna glida upp smidigt och ner.
3. En gång om året bör du inspektera den elektriska garageporten noggrant och dra åt alla skruvar, muttrar eller bultar som kan vara lösa.
4. Torka av med en trasa och ett koncentrerat men icke-frätande rengöringsmedel garageportens spår och rengör noggrant alla utsatta delar av välten till ta bort all överflödig fukt.
