BRUKSANVISNING EHQE1855BCMW HAIER

WARNING: Risk för brand/brandfarliga material SV

Symbolen indikerar att det finns en brandrisk eftersom brandfarliga material används. Var försiktig för att undvika att brandfarliga material fattar eld.

Lås / lås opp panel 13

10 Produktbeskrivning

12 Kontrollpanel

13 Användning

18 Utrustning

20 Tips för att spara energi

21 Skötsel och rengöring

23 Felsökning

27 Installation

34 Tekniska data

36 Kundtjänst

Innan apparaten används första gången 5

Installation 5

Daglig användning 6

Information om köldmediegas 8

Läs/läs upp panel 13

Justera temperaturen för kylen 13

Justera temperaturen för frysen 14

Wi-Fi-funktion 15

Holiday-funktion 15

Tack för att du har köpt en Haier-produkt.

Läs igenom dessa anvisningar noggrant innan du använder apparaten. Instruktionerna innehåller viktig information som hjälper dig att få ut det bästa av apparaten och garanterar en säker och korrekt installation, användning och underhåll.

Förvara den här bruksanvisningen på en lämplig plats så att du alltid kan läsa den för att använda apparaten på ett säkert och korrekt sätt.

Om du säljer apparaten, ger bort den eller lämnar den kvar när du flyttar, se till att du också lämnar över den här bruksanvisningen så att den nya ägaren kan bekanta sig med apparaten och säkerhetsföreskrifterna.

Tillbehör

Kontrollera tillbehören och litteraturen i enlighet med denna lista:

Bricka för isbitar

Äggbricka

Energimärkning

Garantikort

Bruksanvisning med säkerhetsvarningar

Skruv

Lock

Dyna

Glidskena

Glidenhet

Fast platta

Gångjärnskåpa

Fast platta II

Fast bottenplatta

Fast topplatta

OBSERVERA - Allmän information och tips

Miljöinformation

Bidra till att skydda miljön och människors hälsa. Lägg förpackningen i lämpliga behållare för att återvinna den. Hjälp till att återvinna avfall från elektriska och elektroniska apparater. Släng inte apparater märkta med denna symbol med hushållsavfallet. Lämna in produkten till den lokala återvinningsanläggningen eller kontakta ditt kommunala kontor.

WARNING!

Risk för skada eller kvävning!

Köldmedier och gaser måste bortskaffas professionellt. Se till att kylmediekretsens slangar inte är skadade innan de kasseras. Koppla bort apparaten från elnätet. Klipp av nätkabeln och kassera den. Ta bort brickor och lådor samt dörrspärrar och tätningar för att förhindra att barn och husdjur stängs in i apparaten.

Innan du slår på apparaten för första gången, läs följande säkerhetsråd!:

WARNING!

Innan apparaten används första gången

Se till att det inte finns några transportskador.
Vänta minst två timmar innan du installerar apparaten för att säkerställa att köldmediekretsen är fullt effektiv.
▶ Apparaten är tung och ska hanteras av minst två personer.
Ta bort allt förpackningsmaterial, förvara det utom räckhåll för barn och kassera det på ett miljövänligt sätt.
Rengör apparatens in- och utsida med vatten och ett milt rengöringsmedel innan du lägger in mat i den.
Vänta minst 2-5 timmar innan du ansluter apparaten till strömförsörjningen efter att den har installerats och rengjorts. Se avsnitt INSTALLATION.
Förkyl facken ordentligt genom att ställa in de högre kylinställningarna innan du fyller dem med mat. Funktionen Power-Freeze hjälper till att kyla ned facken snabbt.
Kylskåpets och frysens temperatur ställs och ställs automatiskt in på 5 °C respektive -18 °C. Det är de rekommenderade inställningarna. Om man önskar går det att manuellt ändra de inställda temperaturerna. Se avsnittet JUSTERA TEMPERATUREN.

Installation

▶ Apparaten ska placeras på en väl ventilerad plats. Se till att det finns ett utrymme på minst 10 cm över och runt apparaten.
Placera aldrig apparaten i ett fuktigt utrymme eller på en plats där vatten kan stänka på apparaten. Rengör och torka vattenstänk och fläckar med en mjuk, ren trasa.
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
▶ Installera och nivellera apparaten på en lämplig plats med hänsyn till användning och storlek.
Håll ventilationsöppningarna i apparaten eller i den inbyggda konstruktionen fria från hinder.
- Kontrollera att den elektriska informationen på typskylten överensstämmer med strömförsörjningen. Om den inte gör det, kontakta en elektriker.
▶ Apparaten drivs av en strömförsörjning på 220-240 VAC/50 Hz. Onormala spänningsvariationer kan göra att apparaten inte startar, skada temperaturkontrollen eller kompressorn eller låta konstigt under drift. Om det är så, ska en automatisk regulator installeras.
Använd inte adaptrar och förlängningskablar med flera kontakter.

WARNING!

Lägg inte flera bärbara uttag eller bärbara strömförsörjningsaggregat bakom produkten.
Se till att strömkabeln inte fastnar i kylskåpet. Trampa inte på strömkabeln.
Använd ett separat jordat uttag för strömförsörjningen som är lätt att komma åt. Apparaten måste jordas.

Endast för UK: Apparatens strömkabel är försedd med en 3-polig jordad kontak som passar ett standarduttag med 3 poler (jordad). Klipp aldrig av eller demontera den tredje polen (jordad). Kontakten ska vara tillgänglig när apparaten är installerad.

▶ Skada inte köldmediekretsen.

Daglig användning

Den här apparaten kan användas av barn från åtta års ålder och av personer med nedsatt fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade.
Barn i åldern 3–8 år får använda kylskåpet för att ta ut och sätta i mat. De får inte rengöra eller installera kylskåpet.
Håll barn under tre år borta från apparaten om de inte är under ständig uppsikt.
▶ Barn ska inte leka med apparaten.
Om kolgas av annan brandfarlig gas läcker ut i närheten av apparaten, stäng av ventilen för den läckande gasen, öppna dörrar och fönster och dra inte ur strömkabeln till kylskåpet eller någon annan apparat.
▶ Observera att apparaten är inställd för drift vid ett specifikt temperaturintervall mellan 10 och 43 °C. Det kan hända att apparaten inte fungerar som den ska om den lämnas under en längre tid vid en temperatur över eller under det angivna intervallet.
För att förhindra personskada orsakad av fall eller elchock orsakad av kontakt med vatten, ska instabila föremål (tunga objekt, behållare med vatten) inte placeras ovanpå apparaten.
Dra inte i dörrhyllorna. Dörren kan dras snett, flaskstället kan dras bort eller så kan apparaten välta.
▶ Oppna och stäng dörrarna endast med handtagen. Mellanrummet mellan dörrarna och skåpet är mycket smalt. Lägg inte händerna i dessa områden för att undvika att fingrarna kläms. Öppna eller stäng kylskåpets dörrar endast när inga barn befinner sig inom dörrens rörelseområde.
Förvara eller använd inte brännbara, explosiva eller frätande material i apparaten eller i dess närhet.
Förvara inte mediciner, medel med bakterier eller kemikalier i apparaten. Den här apparaten är en hushållsapparat. Det rekommenderas inte att förvara material som kräver strikta temperaturer.
Förvara aldrig vätskor i flaskor eller burkar (förutom högprocentiga spritdrycker), särskilt kolsyrade drycker i frysen, eftersom de spricker under frysning.

WARNING!

• Kontrollera livsmedlens skick om det har skett en uppvärmning i frysen.
  Ställ inte in onödigt låg temperatur i kyldelen. Minustemperaturer kan förekomma vid höga inställningar. Varning: Flaskor kan spricka
  Rör inte frysta varor med våta händer (bär handskar). Åt framför allt inte isglass omedelbart efter att den har tagits ut ur frysdelen. Det finns riks att blåsor bildas på grund av köldskador. FÖRSTA hjälpen: håll den skadade kroppsdelen under rinnande kallt vatten. Dra inte undan!
  Rör inte insidan av frysens förvaringsutrymme när den är i drift, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan.
  Koppla ur apparaten i händelse av strömavbrott eller före rengöring. Vänta i minst 7 minuter innan du startar apparaten igen. Frekventa startar kan skada kompressorn.
  Använd inte elektriska apparater inuti förvaringsutrymmet för matvaror, om de inte är av en typ som rekommenderas av tillverkaren.

Underhåll / rengöring

Barn som utför rengöring och underhåll ska hållas under uppsikt.
Koppla bort apparaten från elnätet innan du utför rutinunderhåll. Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa startar kan ska kompressorn.
▶ Håll i kontakten, inte kabeln, när du kopplar ur apparaten.
Rengör inte apparaten med hårdaborstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kylskåp för att undvika skador.
Skrapa inte bort frost och is med vassa föremål. Använd inte sprayer, elektriska värmare som värmeelement, hårtork, ångtvättar eller andra värmekällor för att undvika skador på plastdelarna.
Använd inte mekaniska hjälpmedel för att skynda på avfrostningen, annat än de som rekommenderas av tillverkaren.
- Om elsladden skadas måste den bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror.
Försök inte att reparera, demontera eller modifiera apparaten själv. Kontakta vår kundtjänst angående reparationer.
Ta bort dammet på baksidan av enheten minst en gång om året för att undvika brandrisk och ökad energiförbrukning.
Spruta eller spola inte i eller på apparaten under rengöringen.
Använd inte vattenspray eller ånga för att rengöra apparaten.
▶ Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.

Information om köldmediegas

WARNING!

Apparaten innehåller det brandfarliga köldmediet ISOBUTANE (R600a). Se till att köldmediekretsen inte skadas under transport eller installation. Läckande köldmedium kan orsaka ögonskador eller antändas. Om en skada har uppstått: håll borta från öppna eldkällor, ventilera rummet ordentligt, koppla inte in eller dra ut nätsladdarna till apparaten eller någon annan apparat. Informera kundtjänsten.

Om ögonen kommer i kontakt med köldmediet, skölj omedelbart under rinnande vatten och kontakta omedelbart en ögonspecialist.

Avsedd användning

Den här apparaten är avsedd för att kyla och frysa mat. Den har designats uteslutande för användning i hushåll och liknande tillämpningar som personalkök i butiker, kontor och andra arbetsmiljöer; bondgårdar och av kunder på hotell, motell och andra bostadsmiljöer samt inom bed-and-breakfast och cateringverksamhet. Den är inte avsedd för kommersiell eller industriell användning.

Det är inte tillåtet att ändra eller modifiera anordningen. Oavsiktlig användning kan orsaka faror och förlust av garantin.

Standarder och direktiv

Denna produkt uppfyller kraven i alla tillämpliga EG-direktiv med motsvarande harmoniserade standarder och brittiska standarder, som tillhandahåller CE- eller UKCA-märkning.

OBS!

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den hä bruksanvisningen skilja sig från din modell.

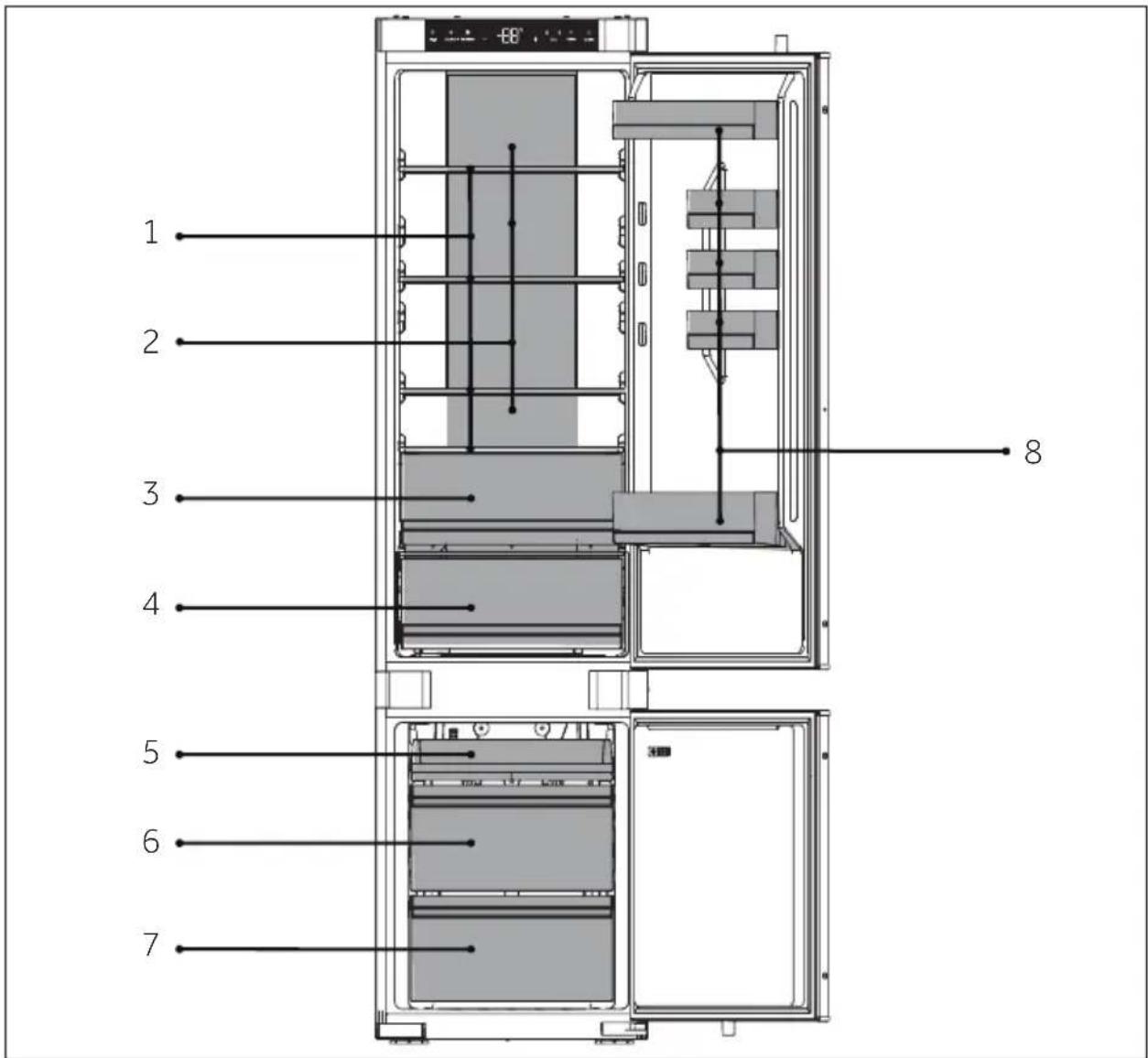

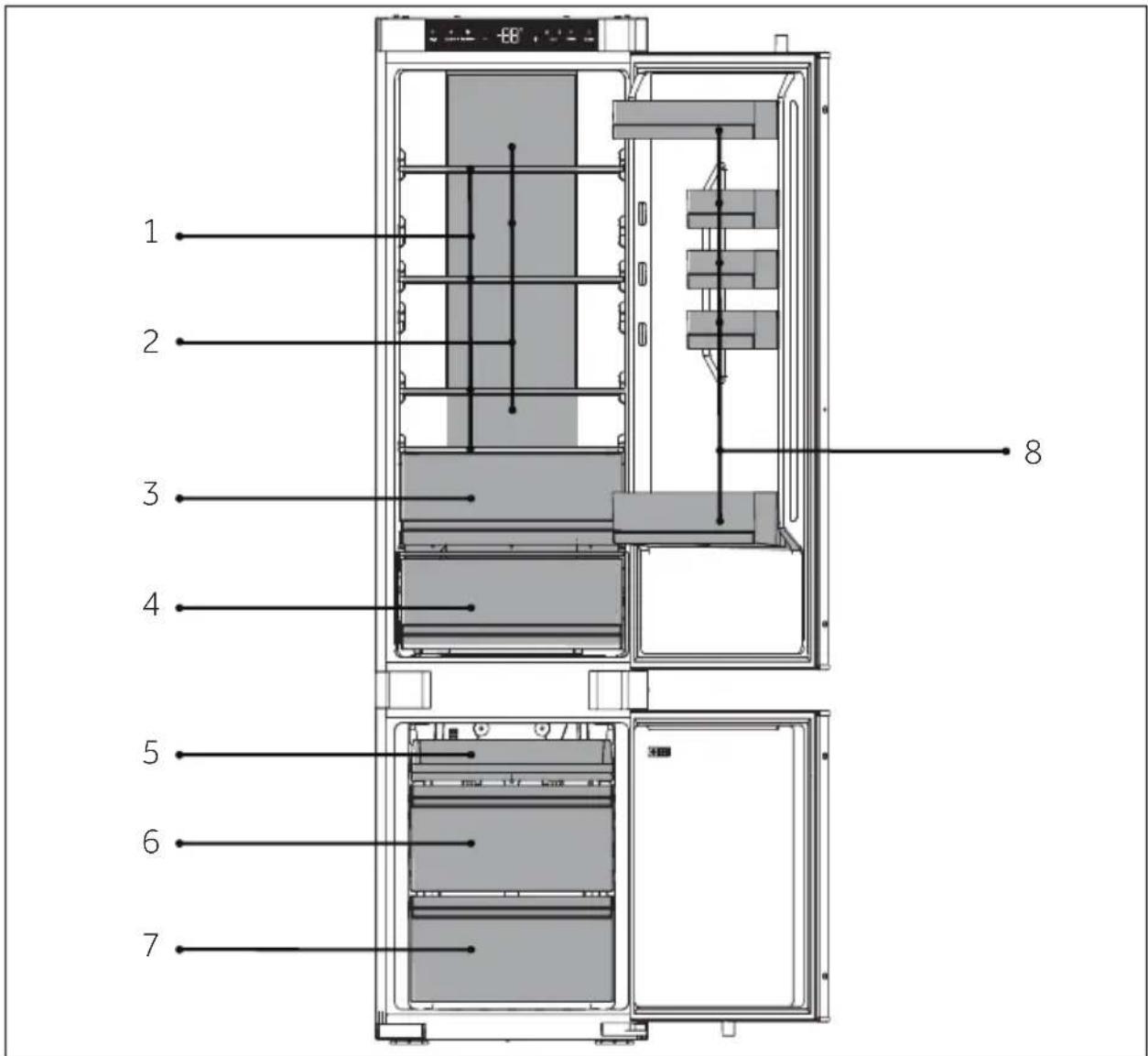

1 2 3 4 5 6 7 8

Class E:HBQW5518E/HBQW5518E/HBQW5518EK/HQE1855BCMW/HQE1855BCMWIT ClassD:HBQW5518DK/HBQW5518D/HBQW7518D

A: Kylområde

1 Vanliga hyllor
2 Luftintag kylning
3 Humidity Zone-låda
4 Fresh Box-låda
8 Flaskhållare/ställ

B: Frysområde

5 Övre frysfack
6 Mittre fryslåda
7 Nedre fryslåda

OBS!

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den hä bruksanvisningen skilja sig från din modell.

1 2 3 4 5 6 7 8

Class E:HBQW5519E/HBQW5519EK/EHBQW5519E/EHBQW5519ECM
Class D:HBQW7519D

A: Kylområde

1 Vanliga hyllor
2 Luftintag kylning
3 Humidity Zone-låda
4 Fresh Box-låda
8 Flaskhållare/ställ

B: Frysområde

5 Ovre frysfack
6 Mittre fryslåda
7 Nedre fryslåda

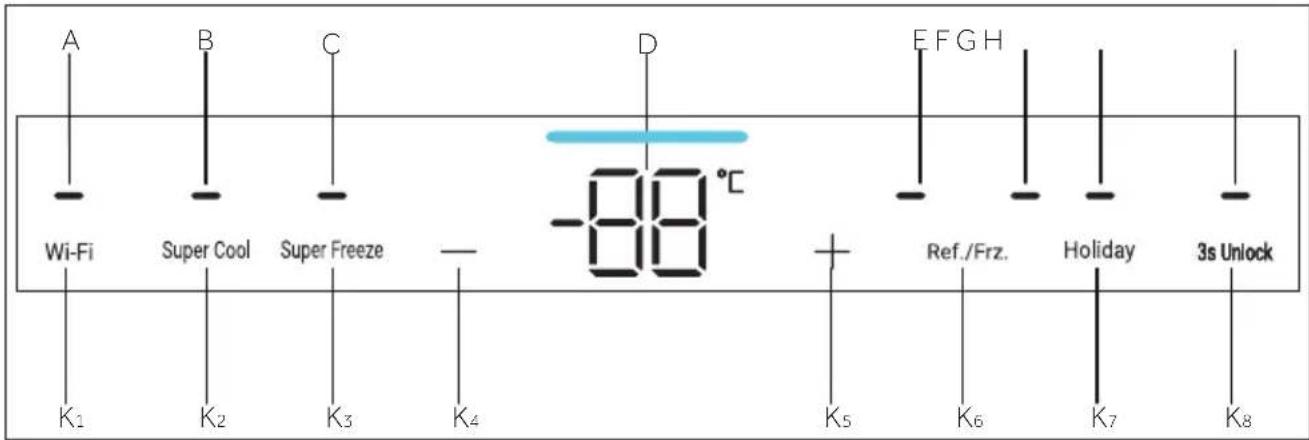

Kontrollpanel

A B C D E F G H Wi-Fi Super Cool Super Freeze -88°C Ref./Frz. Holiday 3s Unlock K₁ K₂ K₃ K₄ K₅ K₆ K₇ K₈

Indikatorer:

K_1 Wi-Fi-inställningsknapp
K_2 Knapp för Super Cool
K_3 Knapp för Super Freeze
K_4 Temperaturjusteringsknapp "-"
K_5 Temperaturjusteringsknapp "+"
K_6 Knapp för val av kyl/frystemperaturzon
K_7 Knappen Holiday-funktion
K_8 Knapp för lås och lås upp

Sensorknappar

Knapparna på kontrollpanelen är sensorknappar som reagerar redan vid lätt beröring med fingret.

Slå på/av apparaten

När kylskåpet sätts på för första gången lyser indikatorn från vänster till höger. Kyltemperaturen och frysens temperatur ställs automatiskt in på 5°C respektive -18°C

OBS!

När apparaten sätts på efter att ha kopplats bort från elnätet kan det ta upp till 12 timmar innan den uppnår rätt temperatur.

Töm apparaten innan du stänger av den. För att stänga av apparaten drar du ut sladden ur eluttaget.

Lås/lås upp panel

Automatiskt lås: Det finns ingen knappmanövrering inom 30 sekunder, skärmen släcks automatiskt och läses

Manuellt lås: När skärmen är upplåst, tryck på knappen "K8" (lås och lås upp) och håll den intryckt i 3 sekunder, nedräkning 3-2-1, summern ringer en gång, indikatorn "H" (låsfunktion) tänds och displayen är låst.

Inomhustemperaturer påverkas av följande faktorer:

Omgivningstemperatur, frekvens av dörröppning, mängd lagrade livsmedel, installation av apparaten.

Justera temperaturen för kylen

När skärmen är upplåst, tryck på knappen "K6" (knapp för val av kyl/frys temperaturzon). Summern ringer en gång, indikatorn "E" (Kyltemperaturzon) tänds, och här kommer kylens temperaturinställningsläge.

Tryck på knappen "K4" (knapp för temperaturjustering "-") varje gång, summern ringer en gång, kylens inställda temperatur kommer att sänkas med 1. Kylskåpstemperaturen visas i sekvensen "9°C->8°C->7°C->6°C->5°C->4°C->3°C->2°C->1°C".

Tryck på knappen "K5" (Temperaturjusteringsknapp "+") varje gång, summern ringer en gång, den inställda temperaturen för kylskåpet kommer att ökas med 1.

Kylskåpstemperaturen visas i sekvensen "1°C->2°C->3°C->4°C->5°C->6°C->7°C->8°C->9°C".

OBS!

Om ingen åtgård vidtas inom 5 sekunder efter det att temperaturen har ställts in kommer systemet automatiskt att fastställa och spara den inställda temperaturen.

Justera temperaturen för frysen

När displayen är upplåst trycker du på knappen "K _6 " (Välj temperaturzon för kyl/frys). Summern ringer en gång, indikatorn "F" (Indikatorer för frystemperaturzoner) blinkar och sedan kommer frysens temperaturinställningsläge.

Tryck på knappen "K _4 " (temperaturjusteringsknapp "-") varje gång, summern ringer en gång, frysens inställda temperatur sänks med 1. Frysskåpets temperatur visas i sekvensen "-14 °C -> -15 °C -> -16 °C -> -17 °C -> -18 °C -> -19 °C -> -20 °C -> -21 °C -> -22 °C -> -23 °C -> -24 °C".

Tryck på knappen "K _5 " (temperaturjusteringsknapp "+") varje gång, summern ringer en gång, frysens inställda temperatur höjs med 1. Frysskåpets temperatur visas i sekvensen "-24 °C -> -23 °C -> -22 °C -> -21 °C -> -20 °C -> -19 °C -> -18 °C -> -17 °C -> -16 °C -> -15 °C -> -14 °C".

OBS!

Om ingen åtgård vidtas inom 5 sekunder efter det att temperaturen har ställts in kommer systemet automatiskt att fastställa och spara den inställda temperaturen.

Steg 1 Ladda ner hOn-appen från butikerna.

Steg 2 Skapa ditt konto i hOn-appen eller logga in om du redan har ett konto

Steg 3 Följ instruktionerna för hopkoppling i hOn-appen.

1. Följ anvisningarna i appen för att konfigurera Wi-Fi.
2. När Wi-Fi har konfigurerats och anslutningen upprättats är Wi-Fi-ikonen "A" ljus och fast.
3. Om Wi-Fi redan har konfigurerats kommer den (om du slår på Wi-Fi) automatiskt att återslutas i enlighet med konfigurationsinformationen.
4. För att stänga av Wi-Fi, tryck på Wi-Fi-knappen "K₁" och Wi-Fi-ikonen "A" stängs av.
5. För att slå på Wi-Fi och starta konfigurationen trycker du på Wi-Fi-knappen "K₁" och Wi-Fi-ikonen "A" börjar blinka långsamt. Om du vill konfigurera Wi-Fi-funktionen trycker du på knappen "K₁" i 3 sekunder, Wi-Fi-ikonen blinkar snabbt och går in i konfigurationsläget. Om du vill stänga av Wi-Fi-funktionen trycker du på knappen "K₁" en gång. Ovanstående steg upprepas.
6. Om produkten har konfigurerats och Wi-Fi-funktionen stängts av kommer kylskåpet inte att gå in i konfigurationsläget efter att strömmen har återanslutits.

Holiday-funktion

1. När displayen är upplåst trycker du på knappen "K _7 " (knappen för Holiday-funktion), summern ringer en gång, indikatorn "G" (Holiday-funktion) tänds och därefter aktiveras Holiday-funktionen.
2. När displayen är upplåst trycker du på knappen "K _7 " (knappen för Holiday-funktion), summern ringer en gång, indikatorn "G" (Holiday-funktion) tänds och därefter deaktiveras Holiday-funktionen.

OBS!

1. Holiday-funktionen används främst för korttidsresor och andra livssituationer. När du använder den här funktionen måste kylskåp och frys tömmas.
2. I Holiday-funktionen kommer temperaturen i kylskåpet att vara högre (ca 17 °C). Kom ihåg att tömma maten i kylskåpet för att undvika att den förstörs.

Super Cool-funktion

1. När displayen är upplåst trycker du på knappen "K₂" (Super Cool-väljare) summern ringer en gång, indikatorn "B" (Super Cool-funktion) lyser och därefter aktiveras Super Cool-funktionen.
2. När indikatorn "B" (Super Cool-funktion) tänds trycker du på knappen "K₂" (Super Cool-funktion), summern ringer en gång, indikatorn "B" (Super Cool-funktion) slocknar och därefter stängs Super Cool-funktionen av.
3. När Super Cool-funktionen har aktiverats stänger kylskåpet automatiskt av funktionen när den när den inställda temperaturen. Om du vill avsluta manuellt kan du trycka på knappen "K₂" (Super Cool-väljare) för att stänga av den.

OBS!

1. I Super Cool-läget kan kylens temperatur inte justeras. Om du trycker på knappen "K 4 " (temperaturjusteringsknapp "-") eller knappen "K 5 " (temperatur-justeringsknapp "+") för att justera temperaturen i kylskåpet, blinkar indikatorn "B" (Super Cool-indikator) och en signal ljuder för att indikera att åtgärden inte kan utföras.
2. När Super Cool-funktionen är aktiverad kan Auto-set-funktionen inte slås på samtidigt på grund av de olika kontrollägena. När du väljer en funktion som står i konflikt med en annan funktion avslutas den ursprungliga funktionen automatiskt.
3. Denna funktion stängs av automatiskt efter 6 timmar.

1. När displayen är upplåst trycker du på knappen "K 3" (Super Freeze-väljare), summern ringer en gång, indikatorn "C" (Super Freeze-funktion) lyser och därefter aktiveras Super Freeze-funktionen.
2. När indikatorn "C" (Super Freeze-funktion) lyser trycker du på knappen "K₃" (Super Freeze-väljare), summern ringer en gång, indikatorn "C" (Super Freeze-funktion) slocknar och därefter stängs Super Freeze-funktionen av.
3. När Super Freeze-funktionen har aktiverats stänger kylskåpet automatiskt av funktionen när den när den inställda temperaturen. Om du vill avsluta manuellt kan du trycka på knappen "K₃" (Super Freeze-väljare) för att stänga av den.

OBS!

1. I läget Super Freeze kan frysens temperatur inte justeras. Om du trycker på knappen "K4" (temperaturjusteringsknapp "-") eller knappen "K5" (temperatur-justeringsknapp "+") för att justera temperaturen i frysen, blinkar indikatorn "C" (Super Freeze-funktion) och en signal ljuder för att indikera att åtgården inte kan utföras.

2. Super Freeze-funktionen är utformad för att bevara näringsvärdet i fryst mat. Den kommer att frysa mat på kortast möjliga tid. Om stora mängder frysta livsmedel ska frysas in på en gång. Samtidigt bör Super Freeze-funktionen ställas in 24 timmar i förväg för att frysen ska ha en relativt låg temperatur och för att kunna lägga in mat i den. Vid denna tidpunkt förbättras frysens fryshastighet, maten kan frysas snabbt, matens näring bevaras effektivt och förvaringen blir effektiv.

3. Super Freeze-funktionen stängs automatiskt av efter 50 timmar, och apparaten används sedan vid den tidigare inställda temperaturen.

Humidity Zone-låda

I denna del är luftfuktigheten högre än i kyldelen. Den styrs automatiskt av systemet och är lämplig för förvaring av frukt, grönsaker, sallader etc.

OBS!

1. Ta inte bort plastskyddet inuti zonen.
2. De upprätthåller luftfuktigheten.
3. Köldkänsliga frukter som ananas, avokado, bananer och grapefrukt rekommenderas inte att förvaras i lådan.

1. Kylskåpet är utrustat med ett system med flera luftflöden. Varje hyllplan har luftflöden Detta bidrar till att hålla en jämn temperatu för att se till att maten hålls fräschare längre.

Justerbara hyllor

1. Hyllornas höjd kan justeras för att passa dina förvaringsbehov.
2. Om du vill flytta en hylla tar du först bort de genom att lyfta upp dess bakre kant① och dra ut den ②.
3. För att återmontera den, sätt den på klackarna på båda sidorna och skjut den till det bakersta läget tills baksidan av hyllan är fast i skårorna på sidorna

OBS!

Se till att hyllan ligger plant.

Löstagbara dörrhyllor/flaskhållare

1. Dörrhyllorna kan tas bort för rengöring:
2. Placera händerna på vardera sidan om hyllan, lyft upp den ① och dra ut den ②.
3. Sätt tillbaka dörrhyllan genom att göra på omvänt sätt.

När apparaten är påslagen kan det ta upp till 12 timmar innan den uppnår rätt temperatur.

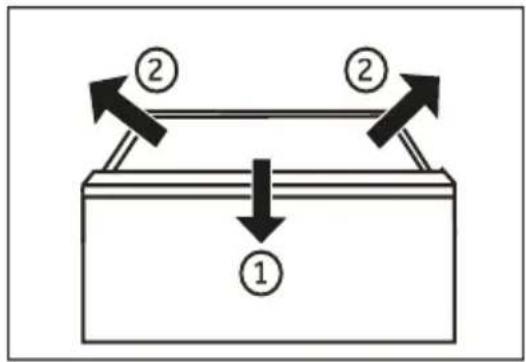

Avtagbar låda

För att ta ut lådan, dra ut den maximalt ①, lyft och ta bort den ②.

Sätt tillbaka lådan genom att göra på omvänt sätt.

① ② ②

Belysning

Lysdioderna i apparaten tänds när dörren öppnas. Ljusets prestanda påverkas inte av någon av apparatens övriga inställningar.

Tips för att spara energi

Se till att apparaten är ordentligt ventilerad (se avsnittet INSTALLATION).
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
▶ Undvik onödigt låga temperaturer i apparaten. Energiförbrukningen ökar ju lägre temperaturen i apparaten är inställd.
▶ Funktioner som Super Freeze förbrukar mer energi.
Låt varm mat svalna innan du placerar den i apparaten.
- Öppna apparatens dörr så lite och så kort som möjligt.
▶ Fyll inte på med för mycket för att inte hindra luftflödet.
▶ Undvik luft i livsmedelsförpackningen.
Håll dörrtätningarna rena så att dörren alltid stängs korrekt.
▶ Frys fryst mat i kylförvaringsfacket.
Den mest energibesparande konfigurationen kräver att apparaten håller lådor, matlådor och hyllor i fabriksfriskt skick, och att maten placeras så längt in som möjligt utan att blockera kanalens luftutsläpp.

WARNING!

Innan rengöring ska apparaten kopplas bort från strömförsörjningen.

Rengöring

Rengör apparaten när det inte förvaras någon mat eller bara lite mat.

För god skötsel och för att undvika dålig lukt från förstörd mat bör apparaten rengöras var fjärde vecka.

WARNING!

Rengör inte apparaten med härda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kylskåp för att undvika skador.
Spruta eller spola inte i eller på apparaten under rengöringen.
Använd inte vattenspray eller ånga för att rengöra apparaten.
▶ Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.
Rör inte insidan av frysens förvaringsutrymme, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan.
- Vid uppvärmning ska du kontrollera frysta varors tillstånd.

▶ Håll alltid dörrpackningen ren.
▶ Rengör apparatens insida och hölje med en svamp fuktad med varmt vatten och neutralt rengöringsmedel.
▶ 1. Skrubba kylskåpets insida och utsida, inklusive dörrtätning, dörrhyllor, glashyllor, lädor och så vidare, med en mjuk handduk eller svamp doppad i varmt vatten (du kan tillsätta neutralt rengöringsmedel i det varma vattnet).

1. Om det har spillts vätska, ta bort alla förorenade delar, skölj direkt med rinnande vatten, torka och ställ tillbaka den/dem i kylen.
2. Om det finns spild grädde (t.ex. grädde, smältande glass), ta bort alla förorenade delar, lägg dem i varmt vattnet (cirka 40°C) under en tid, skölj sedan med rinnande vatten, torka och lägg tillbaka dem i kylskåpet.
3. Om någon liten del eller komponent fastnar inuti kylen (mellan hyllor eller lådor), använd en liten mjuk borste för att lossa den. Om du inte kan nå delen, kontakta Haier service
   ▶ Skölj av och torka med en mjuk trasa.
   ▶ Inga delar av apparaten får köras i diskmaskin.
   Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa startar kan ska kompressorn.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgård.

Byte av LED-lampor

WARNING!

Byt inte LED-lampan själv. Den får endast bytas ut av tillverkaren eller en auktoriserad serviceverkstad.

Lamporna använder LED som ljuskälla, vilket ger låg energiförbrukning och lång livslängd. Om det finns något avvikelser, kontakta kundtjänsten. Se KUNDTJÄST.

Parametrar för lamporna:

Kyldel: 12 V max. 2 W

Icke i bruk under längre tid

Om du inte använder apparaten under en längre tid OCH inte vill använda Holiday-funktionen:

Ta ut maten.

Dra ut kontakten.

Rengör apparaten enligt beskrivningen ovan.

Håll dörrarna öppna för att förhindra att dåligt lukt bildas i skåpet.

OBS!

Stäng endast av apparaten om det är absolut nödvändigt.

Flytta apparaten

1. Ta ut alla matvaror och koppla ifrån apparaten.
2. Fäst hyllor och andra rörliga delar i kylen och i frysen med tejp.
3. För att undvika att kylsystemet skadas ska apparaten inte lutas mer än 45°.

WARNING!

▶ Lyft inte apparaten i handtagen.
Placera aldrig apparaten horisontellt på marken.

Många problem som uppstår kan du lösa själv utan särskild expertis. Vid problem, kontrollera listade möjligheter och följ instruktionerna nedan innan du kontaktar en kundtjänst. Se KUNDTJÄNST.

WARNING!

Före underhåll ska du stänga av apparaten och dra ut nätkontakten ur eluttaget.
Elektrisk utrustning bör endast underhållas av kvalificerade eltekniker, eftersom felaktiga reparationer kan orsaka betydande följdskador.
En skadad nätkontakt får endast bytas ut av tillverkaren dess serviceagent eller liknande kvalificerade personer för att undvika fara.

Problem	Möjlig orsak	Möjlig lösning
Kompressorn fungerar inte.	Nätkontakten är inte ansluten till eluttaget.Apparaten är i avfrostningscykeln	Anslut nätkontakten.Detta är normalt för en automatisk avfrostning
Apparatens körs ofta eller kör för länge.	Den invändiga eller utvändiga temperaturen är för hög.Apparaten har varit utan ström under en tid.En dörr i apparaten är inte helt stängd.Dörren har öppnats för ofta eller för länge.Temperaturinställningen för frysdelen är för låg.Dörrpackningen är smutsig, sliten, sprucken eller felanpassad.Den nödvändiga luftcirkulationen är inte garanterad.	I detta fall är det normalt att apparaten kör längre.Det tar vanligtvis 8 till 12 timmar för apparaten att helt kylas ned.Stäng dörren/lådan och säkerställ att apparaten är placerad på en plan mark och att det inte finns någon mat eller behållare som förhindrar att dörren stängs.Öppna inte dörren/lådan för ofta.Ställ in temperaturen högre tills en tillfredsställande kyltemperatur uppnås.Det tar 24 timmar för kylens temperatur att bli stabil.Rengör dörr/lådpackningen eller byt ut dem av kundtjänsten.Säkerställ tillräcklig ventilation.
Det är smutsigt/ luktar illa inuti kylskåpet.	Kylskåpet behöver rengöras.Mat som luktar starkt förvaras i kylskåpet.	Rengör kylskåpets insida.Förpacka maten ordentligt.
Det är inte tillräckligt kallt inuti apparaten.	Temperaturen är inställd för högt.För varma varor har förvarats.För mycket mat har lagrats på en gång.Varorna ligger för nära varandra.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.	Äterställ temperaturen.Kyl alltid ner varor innan du förvarar dem.Förvara alltid små mängder mat.Lämna ett mellanrum mellan varorna så att luften kan flöda.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.
Det är för kallt inuti apparaten.	Temperaturen är inställd för lågt.Funktionen Super Freeze/ Super Cool är aktiverad eller körs för länge.	Äterställ temperaturen.Stäng av funktionen Super Freeze/Super Cool
Det finns fuktbildningar i kyldelen.	Klimatet är för varmt och för fuktigt.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.Behållare med mat eller vätskor är öppna.	Öka temperaturen.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.Låt heta matvaror svalna till rumstemperatur och förpacka mat och vätska.
Det ansamlas fukt på kylskåpets utsida eller mellan dörrar/dörr och läda.	Klimatet är för varmt och för fuktigt.Dörren är inte ordentligt stängd. Den kalla luften i apparaten och den varma luften utanför kondenserar.	Detta är normalt i fuktigt klimat och kommer att ändras när luftfuktigheten minskar.Säkerställ att dörren/lådan är helt stängd.
Displaybelysningen fungerar men apparaten kyler inte.	Den är i demoläge.	Observera vilket skick den är i, om den är i demoläge, avsluta det. Avsluta: Öppna kylskåpsdörren, i låst läge, tryck på den andra knappen till höger i 8 sekunder inom 12 timmar efter påslagning.
Is- och frostbildning i frysdelen.	Matvarorna var inte ordentligt förpackade.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.Dörrens/lådans packning(ar) är smutsig(a), sliten(na), sprucken(na) eller felanpassad(e).Något på insidan hindrar dörren/lådan från att stänga ordentligt.	Förpacka alltid matvarorna väl.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.Rengör dörrens/lådans packning(ar) eller byt ut den/dem mot nya.Flytta om hyllorna, dörrhyllorna eller de inre behållarna så att dörren/lådan kan stängas.
Sidorna på skåpet och dörrlisten blir varma.	-	Det är normalt.
Apparaten låter konstigt.	Apparaten är inte placerad på en plan yta.Apparaten rör vid något föremål runt omkring den.	Justera fötterna för att nivellera apparaten.Ta bort föremål runt apparaten.
Ett svagt ljud hörs som liknar det från rinnande vatten.	-	Det är normalt.
Du hör ett larm.	Kylskåpsdörren är öppen.	Stäng dörren.
Du hör ett svagt brummande.	Systemet mot kondensering fungerar	Detta förhindrar kondensering och är normalt
Invändig belysning eller kylsystem fungerar inte.	Nätkontakten är inte ansluten till eluttaget.Strömförsörjningen är inte intakt.LED-lampan är sönder.	Anslut nätkontakten.Kontrollera elförsörjningen i rummet. Ring det lokala elbolaget!Kontakta kundservice för byte av lampa.

För att kontakta teknisk assistans, besök vår webbplats: https://corporate.haier-europe.com/en/

Under stycket "Webbplats", välj märket på din produkt och ditt land. Du kommer att omdirigeras till den specifika webbplatsen där du hittar telefonnummer och formulär för att kontakta teknisk assistans.

Strömavbrott

I händelse av ett strömavbrott bör maten förbli säkert kall i cirka 5 timmar. Följ dessa tips under längre strömavbrott, speciellt under sommaren:

• Öppna dörren/lådan så få gånger som möjligt.
  Sätt inte in mer mat i apparaten under strömavbrottet.
• Om ett strömavbrott meddelas i förväg och avbrottet är längre än 5 timmar, gör lite is och lägg den i en behållare högst upp i kyldelen.
  En inspektion av varorna krävs omedelbart efter avbrottet.
  ▶ Eftersom temperaturen i kylskåpet stiger under ett strömavbrott, eller annat fel, minskar förvaringstiden och matens kvalitet. För att förhindra hälsorisker bör all mat som tinats upp antingen konsumeras eller tillagas och frysas igen omedelbart (om så är lämpligt).

Minnesfunktion vid strömavbrott

När strömmen återställs fortsätter apparaten med de inställningar som gjordes innan strömavbrottet.

Uppackning

WARNING!

▶ Apparaten är tung. Var alltid minst två personer vid hantering av apparaten.
Förvara allt förpackningsmaterial utom räckhåll för barn och kassera det på ett miljövänligt sätt.
▶ Ta ut apparaten ur förpackningen.
Avlägsna allt förpackningsmaterial.

Miljöförhållanden

Rumstemperaturen bör alltid ligga mellan 10 °C och 43 °C, eftersom den kan påverka temperaturen i apparaten och dess energiförbrukning. Apparaten ska inte installeras nära andra värmeavgivande apparater (ugnar, kylskåp) utan isolering.

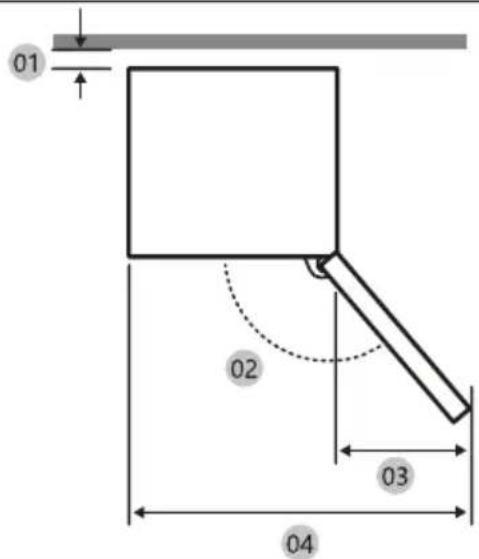

Utrymme som krävs

Nödvändigt utrymme när dörren är öppen (utan dörrpanel)

01 02 03 04

05 06 07

Modell	* 5518* * 7518*	* 5519* * 7519*
01*	10 (Min.) / 30 (Rekommenderas)	10 (Min.) / 30 (Rekommenderas)
02	95° (Rekommenderas)	95° (Rekommenderas)
03	43	43
04	583	583
05	515	515
06	-3	-3
07	1060	1060

* 01: Från skåpet till baksidan av produkten.
(enhet: mm)

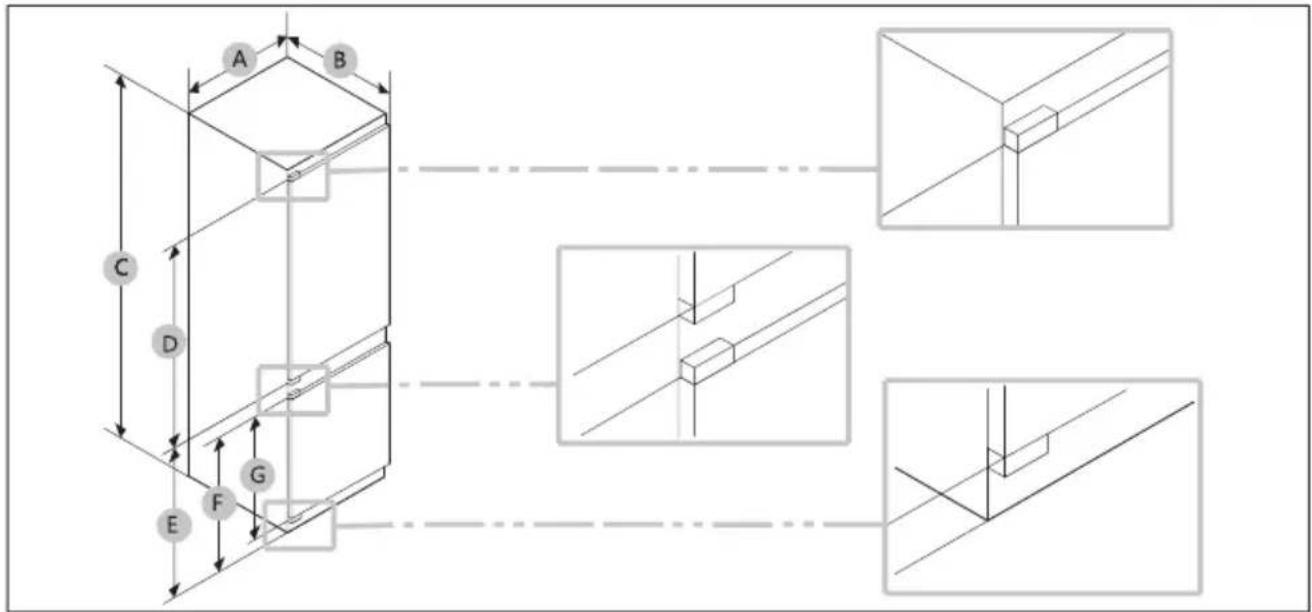

Produktmått

• Den angivna energiförbrukningen baseras på att det finns ett 10 mm mellanrum från skåpet till produktens baksida. Produkten fungerar korrekt även med ett mellanrum som är mindre än 10 mm, men den förbrukar något mer energi.
• Vi rekommenderar att du använder ett skåp som är 18 mm tjockt med gångjärn som är mindre än 20 mm tjocka.
• Mätvärdena i tabellen ovan kan variera beroende på mätmetod.
• För inbyggd installation, se installationsguiden.

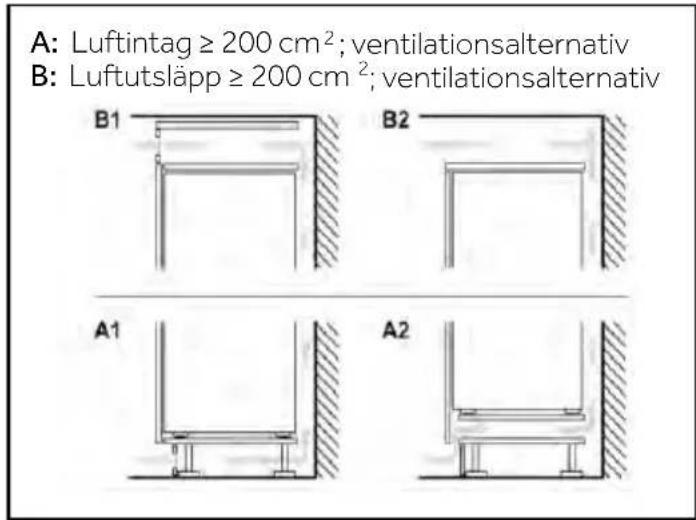

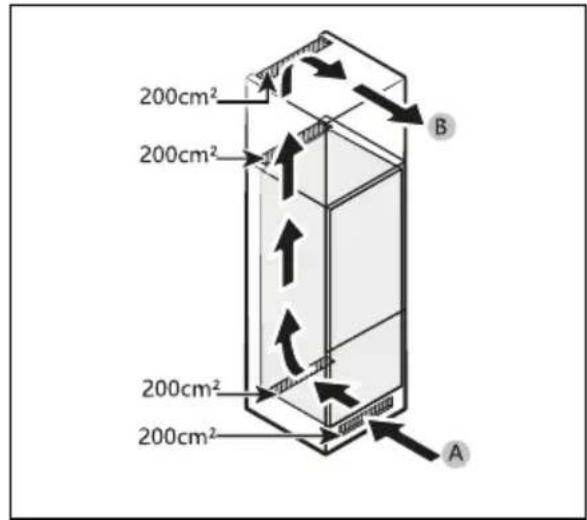

Ventilationstvärsnitt

För att uppnå tillräcklig ventilation av apparaten av säkerhetsskäl måste informationen om nödvändiga ventilationstvärsnitt följas.

200cm² 200cm² 200cm² 200cm² 200cm² A B

A: Luftintag ≥ 200 cm²; ventilationsalternativ B: Luftutsläpp ≥ 200 cm²; ventilationsalternativ B1 B2 A1 A2

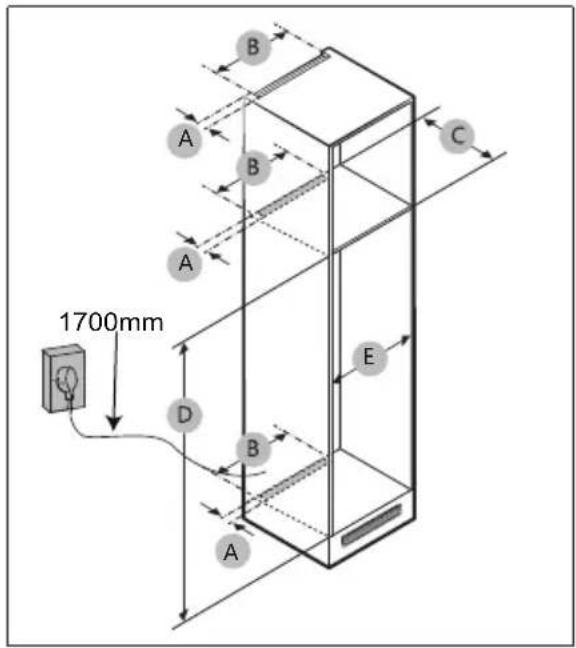

Skåpets mått

1700mm A B C D E B A

FÖRSIKTIGHET!

Fel på produkten som beror på följande omfattas inte av garantin.

1. Olämpliga platsförhållanden eller felaktiga skåpstorlekar.
2. Defekt skåp.
3. Misstag från installatörens eller användarens sida.

Fritt utrymme

Se bilderna och tabellerna nedan för utrymmeskrav vid installation.

Modell		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Anmärkning
* 5518** 7518*	Min.	50	400	560	1778	560	Gångjärn: 17 mm
	Rekommenderas			580	1780	562
	Max.			-	1782	568
* 5519** 7519*	Min.	50	400	560	1940	560	Gångjärn: 17 mm
	Rekommenderas			580	1943	562
	Max.			-	1945	568

OBS!

• Om bredden på ett skåp är större än 568 mm kan packningen (mellan kylskåpet och skåpet) lossna.
• Om skåpet är högre än det maximala måttet (1 782 mm) måste du använda andra ytmaterial för att fylla ut mellanrummet (för EHBQW5518E/ HBQW5518E/ EK/ EHQE/ HQE1855BCMW).
• Om skåpet är högre än det maximala måttet (1 945 mm) måste du använda andra ytmaterial för att fylla ut mellanrummet (för HBQW5519E/ EK/ EHBQW5519E/ ECM).

B 01 03 02 A

OBS!

För att installera ett skåp som kräver ett 4 mm mellanrum (03), se skåpets referenstabell nedan.

A Frontpanelens nedre kant ovanför luftventilationen
B Frontpanelens utskjutande del

(enhet: mm)

Modell	* 5518* * 7518*	* 5519* * 7519*
01	Min. 1 028+B Max. 1 106+B	Min. 1 191+B Max. 1 269+B
02	Min. 662+A Max. 740+A	Min. 662+A Max. 740+A
03	4 mm (utrymme mellan kyl- och frysskåpets dörrpanel)

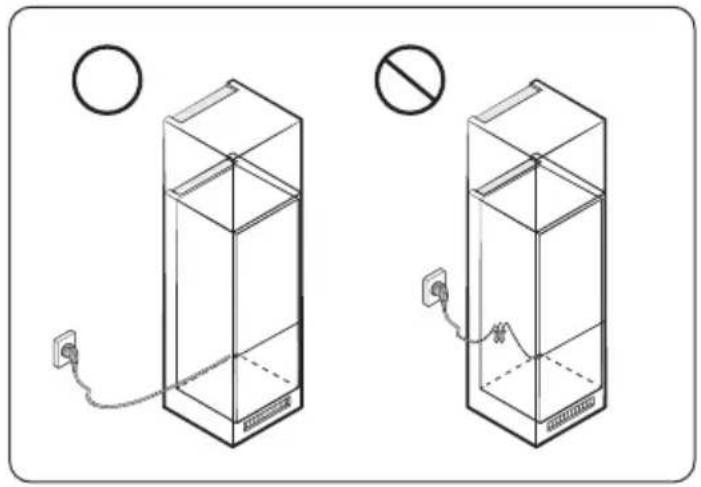

Hänsyn till uttagets placering och erforderligt utrymme

Om du installerar kylskåpet i ett skåp, se till att nätsladden är placerad på sidan av kylskåpet innan du ansluter till ett eluttag. Om nätsladden sitter på baksidan av kylskåpet kan det minska energieffektiviteten.

Väntetid

2 h

Till den underhållsfria smörjoljan finns i kompressorns kapsel. Denna olja kan tränga igenom det slutna rörsystemet under den lutande transporten. Innan du ansluter apparaten till elnätet måste du vänta i minst 2 timmar så att oljan kan rinna tillbaka till kapseln.

Elanslutning

Kontrollera före varje anslutning att:

Strömförsörjning, uttag och säkringar överensstämmer med typskylten.
▶ Eluttaget är jordat och att det inte finns någon flervägskontakt eller förlängningar.
Nätkontakten och uttaget är i enlighet med gällande bestämmelser.

Anslut kontakten till ett korrekt installerat hushållsuttag.

WARNING!

För att undvika risker måste en skadad nätsladd bytas ut av kundtjänst (se garantikortet).

Produktblad enligt förordning EU nr 2019/2016

Varumärke	Haier
Modellnamn/identifierare	* 5518* * 7518*	* 5519* * 7519*
Kategori	Kyl- och frysskåp	Kyl- och frysskåp
Energieffektivitetsklass	E/D	E/D
Årlig energiförbrukning (kWh/år) (1)	229/183	229
Total volym (l)	251 285
Volym för kylskåp (l)	178	211
Volym för frysskåp (l)	73 74
Volym kylområde (l)	/	/
Volym automatisk ismaskin (l)	/	/
Stjärnklassificering	4	4
Temperatur i övriga fack >14 °C	Ej tillämpbar	Ej tillämpbar
Frostfritt system	Ja	Ja
Fryskapacitet (kg/24h)	6	6
Klimatklassificering (2)	SN/N/ST/T	SN/N/ST/T
Bulleremissionsklass och luftburet akustiskt buller (db(A)re1pW)	B(35/33) B(35/33)
Temperaturstegringstid (h)	8/9	8/9
Istillverkningskapacitet	/	/
Typ av apparat	Inbyggd	Inbyggd

Modellnamn	Energieffektivitetsklass
EHBQW5518EHBQW5518EHBQW5518EKHQE1855BCMWEHQE1855BCMW	E
HBQW5519EHBQW5519EKEBHQW5519EEHBQW5519ECM	E

Förklaringar:

- Egenskaper

(1) Baserat på resultaten av testet av standardöverensstämmelse under 24 timmar. Den faktiska förbrukningen beror på hur apparaten används och var den är placerad.
(2) Klimatklassificering SN: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +10 °C och +32 °C Klimatklassificering N: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +32 °C Klimatklassificering ST: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +38 °C Klimatklassificering T: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +43 °C

Ytterligare tekniska uppgifter

Spänning / frekvens	220-240V ~/50Hz
Ingångsström (A)	1.3
Huvudsäkring (A)	16
Kylvätska	R600a
Mått (H/B/D i mm)	EHBQW5518E/ HBQW5518E/ EKEHQE/ HQE1855BCMW: 1 773/540/555
	HBQW5519E/ EK/EHBQW5519E/ ECM: 1 935/540/555

Vi rekommenderar vår Haier-kundtjänst och användning av originalreservdelar. Om du har problem med din apparat, kontrollera först avsnittet FELSÖKNING.

Om du inte hittar en lösning där kontakta

▶ din lokala återförsäljare eller
vårt European Call Service-Center (se angivna telefonnummer nedan) eller
▶ Service & Support-området på www.haier.com där du kan aktivera
▶ serviceanspråket och hitta vanliga frågor och svar.

Om du vill kontakta vår tjänst ska du se till att du har följande uppgifter tillgängliga. Informationen finns på typskylten.

Modell

Serienummer.

Kontrollera även det garantikort som medföljer produkten i händelse av garanti.

European Call Service-Center
Land*	Telefonnummer	Pris
Haier Italy (IT)	199 100912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	• 14 Ct/min på fast linje• max 42 Ct/min på mobil linje
Haier Austria (AT)	0820 001205	• 14,53 Ct/min på fast linje• max 20 Ct/min på alla andra
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*För andra länder, se www.haier.com

Haier Europe Trading S.r.l

Filial i Storbritannien

*Garantins giltighetstid för apparaten:

Minsta garantiperiod är: 2 år för EU-länder, 3 år för Turkiet, 1 år för Storbritannien, 1 år för Ryssland, 3 år för Sverige, 2 år för Serbien, 5 år för Norge, 1 år för Marocko, 6 månader för Algeriet, ingen juridisk garanti krävs i Tunisien.

*Perioden för reparation av apparatens reservdelar:

Termostater, temperaturgivare, kretskort och ljuskällor finns tillgängliga under minst sju år efter det att den sista enheten av samma modell har släppts på marknaden.

Dörrhandtag, dörrgångjärn, brickor och korgar under minst sju år och dörrpackningar under minst tio år efter att den sista enheten av samma modell har släppts på marknaden.

*För mer information om produkten, se https://eprel.ec.europe.eu/ eller skanna QR-koden på energimärkningen bifogad med apparaten.
