BRUKSANVISNING V68PYX4B0 NEFF

- Det kreves 2 personer när apparatet skal flyttes.

  1. Vær obs på kablenes farger.

$$ - \text { BN:brun } $$

$$ - B U: b l \text {a} $$

  1. Bor fire hull med en diameter på 6 mm.

$$ \rightarrow \text { Fig. } \boxed {2 3} $$

  1. Påse at det er 90° vinkel mellom snittflaten og benkeplaten.

$$ \rightarrow \text { Fig. } \boxed {2 3} $$

Ved montering over en skuff må minsteavstandene overholdes

Medföljande tillbehör

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett. → Fig. 1

QR-kod monteringsvideo

Här hittar du QR-koden för monteringsvideon. → Fig. 2

Enhetsmått

Här hittar du enhetens mått → Fig. 3

Monteringsmått för plankanalböj

Här hittar du en översikt över plankanalböjarnas monteringsmått.

Sidovy:

$$ \rightarrow \text { Fig. } 4, \rightarrow \text { Fig. } 5, \rightarrow \text { Fig. } 6 $$

Frontvy:

$$ \rightarrow \text {Fig.} ⑦ $$

Installationsvarianter

Här hittar du en översikt över de olika installationsvarianterna.

Osfilter och adapter för cirkulationsdrift: → Fig. 8

Akustikfilter och tätning för evakueringsdrift: → Fig. 9

Notera: Lämpliga installationskanaler kan du köpa hos service, på vår webbsajt och hos återförsäljarna.

Säkerhetsavständ

Håll enhetens säkerhetsavständ.

Avstånd till bräddningsbehållare: → Fig. 10

Placering av bräddningsbehållare: → Fig. 11

Kapaciteten är optimal vid 50 mm avständ mellan stomrygg och vägg. Mindre avständ sänker kapaciteten.

→ Fig. 12

Håll säkerhetsavständen vid urtagen i bänkskivan. Lägg inte föremål som överskrider maxhöjden i lådan. Föremålen kan stöta emot enhetssockeln och störa funktionen.

→ Fig. 13

NEFF V68PYX4B0 - Säkerhetsavständ - 1

Allmänna anvisningar

■ Läs igenom anvisningen noga.
■ Det är bara behörig elektriker som får ansluta enheten.
■ Slå alltid av elen innan du utför sådana arbeten.
■ Använd aldrig enheten i båtar eller fartyg.
■ Följ bänkskivtillverkarens rekommendationer.

Säker montering

Följ säkerhetsanvisningarna när du monterar enheten.

Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplatsen.

Notera: Enheten är konstruerad så att ångorna från kastruller, grytor och pannor på kokzonen fångas upp. Tas ångorna upp av andra enheter (som köksmaskiner och hållar) så beror fläktsystemets effektivitet på avståndet mellan luftintag och ångkälla.

⚠️ WARNING! – Fara! Magnetism!

Enheten innehåller permanentmagneter. De kan påverka elektroniska implantat, t.ex. pacemaker och insulinpumpar.

- Personer med elektroniska implantat måste hålla 10 cm:s minimiavständ till enheten.

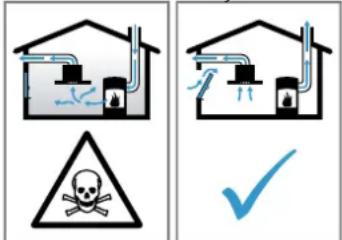

⚠️ WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvärmare, varmvattenberedare) tar förbränningsluft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så suger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten eller rökgång att gå i retur till boendeutrymmena.

NEFF V68PYX4B0 - ⚠️ WARNING! – Förgiftningsrisk! - 1

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, föns- ter eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/ rökgång för att klara gränsvärdet.
- Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.

WARNING! – Brandrisk!

Fettavlagringar i filtret kan börja brinna.

  • Använd aldrig öppen låga vid enheten (som t.ex. flambering).
    Montera bara enheten vid eldstad för fasta brän-slen (som t.ex. trä eller kol) om det finns sluten kå-pa som inte går att ta av. Det får inte finnas något gnistregn.

⚠️ WARNING! – Risk för personskador!

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

Du kommer åt delar med vassa kanter vid monteringen som kan ge skärskador.

- Använd skyddshandskar.

Enheten är tung.

- Ta hjälp av någon vid förflyttning av enheten.

- Använd bara lämpliga hjälpmedel.

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

- Låt inte barn komma i närheten av förpackningsmaterial.

- Låt inte barn leka med förpackningsmaterialet.

⚠️ WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning.

  • Evakuera inte via rök- eller skorstensgång som är i bruk.
  • Evakuera inte via ventilationschakt från utrymmen med eldstäder.
  • Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

Rökgaser som går i retur kan ge förgiftning.

Fläktens strömmatning måste ha lämplig skydds-brytare vid installation i utrymme med eldstad som drar rumsluft.

Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

⚠️ WARNING! – Risk för elstötar!

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerad kopplingsdosa.

  • Den fasta installationen måste ha allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.
    Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten.
    ■ Se till så att sladden inte blir vikt eller klämd och håll den borta från vassa kanter.
  • Dra sladden så att den inte kommer i kontakt med enhetens heta hölje.
    ■ Använd bara den sladd som medföljer enheten eller som service levererat.
    ■ Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.
    ■ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
  • Tillverkaren tar inget ansvar för driftstörningar eller ev. skador som beror på felaktig elinstallation.

Förbereda elanslutningen

Krav: Det är bara utbildad servicetekniker som får arbeta inuti enheten och byta sladd.

  1. Följ anvisningarna för elanslutningen.
    Garantin upphör att gälla vid felmontering, obehö- rig montering eller anslutning.
  2. Behöver du längre sladd, kontakta service. Det finns upp till 2,2 m långa sladdar.
  3. Enheter utan förmonterad sladd, för in sladden i kopplingsdosan.

Öppna kopplingsdosan

  • Lyft locket till kopplingsdosan med mejsel.

$$ \rightarrow \text { Fig. } 1 4 $$

Förbereda kopplingsdosan

  1. Lossa skruven.

$$ \rightarrow \text { Fig. } \boxed {1 5} $$

  1. Anslut 3 N-sladd som följande bild på kopplings-dosan anger.
  2. Anslut 2 N-sladd som följande bild på kopplings-dosan anger.

$$ \rightarrow \text { Fig. } 1 8 $$

$$ \rightarrow \text { Fig. } 1 9 $$

  1. Anslut 1 N-sladd som följande bild på kopplings-dosan anger.

$$ \rightarrow \text { Fig. } 2 0 $$

  1. Anslut 2 L-/2 N-sladd som följande bild på kopplingsdosan anger.

$$ \rightarrow \text { Fig. } 2 1 $$

  1. Håll koll på ledarfärgerna.

- BN: brun

- BU: blå

- GN/YE: gulgrön

- BK: svart

- GY: grå

  1. Montera de medföljande kopparbyglingarna enligt kopplingsschemat, om det behövs.
  2. Anslut sladden och dra sedan åt skruvarna i kopplingsdosan.
  3. Vid 1N\~ eller 2L/2N-anslutning enligt kopplings-schemat går fas 1 till fläktmotorn.
  4. Vid 2N\~/3N\~-anslutning går fas L1 (grå) till fläkt-motorn.

Fästa sladden i kopplingsdosan

  1. Fäst sladden med dragavlastningen.
  2. Dra åt skruven i rätt läge.

- Använd inte sladdlös skruvdragare.

$$ \rightarrow \text { Fig. } 2 2 $$

  1. Placera sladden mitt i kopplingsdosan, så går den lättare att stänga.
  2. Sätt på locket till kopplingsdosan.

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

■ Använd en kort, rak evakuering med så stor rör-∅ som möjligt.
- Långa, grova evakueringar med många böjar eller små rör-∅ minskar utsugskapaciteten och ökar fläktljudet.
■ Använd evakueringsmaterial som inte är brännbara.
■ Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.

Plankanaler

Använd plankanaler med innerarea som motsvarar rundrörs-∅:

■ ∅ 150 mm motsvarar ca 177 cm².
■ Använd rörtejp vid avvikande rör-∅.
■ Använd inte plankanaler med vassa hörn.

Rundrör

Använd rundrör med inner-∅ 150 mm.

Anvisningar för evakuering

Montera kallrasspjäll vid evakuering.

Anmärkningar

■ Medföljer det inte något kallrasspjäll till enheten, köp hos din återförsäljare.
■ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

Kontrollera stommen

  1. Kontrollera att stommen är vågrätt och tillräckligt hållfast.

Enhetens maxvikt är ca 25 kg. Bänkskivan du ska montera enheten i ska klara belastningar på ca 60 kg.

  1. Se till så att stommen är stabil även efter att du gjort urtagen.
  2. Se till så att underbyggnaden ger bärighet och stabilitet, framförallt om bänkskivorna är tunna.

  3. Ta med enhetens vikt inkl. belastning i beräkningarna.

  4. Förstärk med värme- och fuktåligt material.

  5. Se till så att stommen är värmebeständig upp till 90°C.

  6. Gör ingen underliggande inbyggnad av andra enheter, t.ex. ugn, kyl, disk- eller tvättmaskin.
  7. Kontrollera inte att enheten är plan förrän du installerat den i urtaget.
  8. Det går att välja avståndet till överskåp fritt. Tänk på plattans användarvänlighet och ergonomi vid användning.

Planomontering

Vid planoinbyggnad är enheten i plan med bänkski- van. Det finns inga störande upphöjningar mellan en- het och bänkskiva.

Du kan montera enheten i följande temperatur- och vattentåliga bänkskivor:

■ stenbänkskivor
■ plastbänkskivor, t.ex. Corian®
■ massiva träbänkskivor

Det går inte montera i spånbänkskivor.

Förbereda stommen

Krav: Inbyggnadsstommarna är temperaturtåliga upp till 90°C.

  1. Markera stomurtaget enligt monteringsritningen.
  2. Borra fyra ∅ 6 mm-hål.
  3. Se till så att kantvinkeln mot bänkskivan är 90°.

$$ \rightarrow \text { Fig. } 1 3 $$

$$ \rightarrow \text { Fig. } \boxed {2 3} $$

$$ \rightarrow \text { Fig. } \boxed {2 3} $$

Håll minimiavständen vid inbyggnad över låda

  1. Håll minimiavständen så att det går att ta ur bräddningsbehållaren på inbyggd enhet.

$$ \rightarrow \text {Fig.} 1 0 $$

  1. Placera bräddningsbehållaren noga.

$$ \rightarrow \text { Fig. } 1 1 $$

Tejpa

- Sätt den medföljande, långa tejpbiten på bänkski-vans avsats.

$$ \rightarrow \text { Fig. } 2 4 $$

Förbereda stomme för cirkulationsdrift med adapter

Anmärkningar

■ Vi rekommenderar inte installation på oisolerad yttervägg eller över kallt golv ( ≥ 0,5 W/m ^2 °C).
- Anslut inte utblåssidan direkt mot annan enhet utan skiljevägg. Går det inte att montera skiljevägg, hitta annat monteringssätt i anvisningen.

  1. Håll resp. ryggurtagsmått vid kombination med adapter.

$$ \rightarrow \text { Fig. } 2 5 $$

  1. Mät bänkskivans tjocklek. För över måttet till mal- len och markera en motsvarande linje.

$$ \rightarrow \text { Fig. } \boxed {2 6} $$

$$ \rightarrow \text {Fig.} 2 7 $$

  1. Klipp mallen längs den markerade linjen för bänkskivtjockleken A, urtagets mittlinje B och referenslinjen till inre luftutsläppet C.
  2. Markera urtagsmitten på bänkskivan som mittlinje på stomryggen.
  3. Justera mallen mot stomryggens mittlinje och arbetsytans underkant.
  4. Gör ryggurtaget enligt mallen.
  5. Ta bort spånen efter urtagningen.

  6. Försegla kanterna värmebeständigt och vattentätt. → Fig. 23

Ventilation

  1. Gör en evakuering i stommens sockellist vid cirku- lationsdrift.

  2. Evakueringen ska ha en tvärsnittsarea om min. ca 400 cm².

  3. Gör evakueringen i sockelfronten så stor som möjligt, så att du håller ned luftdrag och ljudnivå.
  4. Gör evakueringen genom att korta sockellisterna eller använda lämpligt ventilationsgaller eller lamellsockel.
    → Fig. 28

  5. Hällen kräver evakuering med en tvärsnittsarea om min. 200 cm² för att enheten ska fungera ordentligt.

Notera: Har modulen du ska installera enheten i synliga sidor som t.ex. köksöar och bänkskivändar så går det att göra öppningen på sidan eller baksidan. Se till så att inte stomme eller enheter hindrar luftflödet.

Montera enhet med cirkulationsdrift och adapter

Fästa tätningen på adaptern

- Fäst tätningen på adaptern med max. 5 mm till kanten.

→ Fig. 29

Fästa adaptern

  1. Rengör och avfetta limytan runt urtaget i stomryggen.

  2. Sätt adaptern i evakueringen på baksidan av hällen.

$$ \rightarrow \text { Fig. } 3 0 $$

  1. Ta bort tejpens skyddsfolie från adaptern.

$$ \rightarrow \text { Fig. } 3 1 $$

Sätta i enheten i bänkskivsurtaget

  1. Se till så att sladden är ansluten till enheten.

  2. Sätt försiktigt i enheten i bänkskivsurtaget. → Fig. 32

Skruva fast fästklämmorna

- Skruva försiktigt fast de medföljande fästklammerna på bänkskiva och enhet.

- Se till så att hällen är i höjd med bänkskivan och att enheten inte glider.

- Använd inte skruvdragare.

$$ \rightarrow \text { Fig. } \boxed {3 3} $$

Fästa adaptern

  1. Håll adaptern mot mitthållarna och tryck den med sidohållarna mot stomryggen i underskåpet och så att den fastnar.

$$ \rightarrow \text { Fig. } 3 4 $$

  1. Fäst även adaptern med skruv, om det behövs.

$$ \rightarrow \text { Fig. } 3 5 $$

Förbereda stomme för cirkulationsdrift med cirkulationsluftkanal

  1. Ta bort stomryggen, om det behövs.

  2. Håll resp. ryggurtagsmått vid kombination med plankanalböj.

$$ \rightarrow \text { Fig. } 3 6 $$

  1. Gör en evakuering i stommens sockellist vid cirku- lationsdrift.

- Evakueringen ska ha en tvärsnittsarea om min. ca 400 cm².

- Gör evakueringen i sockelfronten så stor som möjligt, så att du håller ned luftdrag och ljudnivå.

- Gör evakueringen genom att korta sockellisterna eller använda lämpligt ventilationsgaller eller lamellsockel.

  1. Hällen kräver evakuering med en tvärsnittsarea om min. 200 cm ^2 för att enheten ska fungera ordentligt.
  2. Ta bort spånen efter urtagningen.
  3. Försegla kanterna värmebeständigt och vattentätt. → Fig. 23

Montera enhet för cirkulationsdrift med cirkulationsluftkanal

  1. Använd tätningen, cirkulationsluftkanalen, diffusorn och osfiltret vid cirkulationsdrift.
  2. Håll måtten för de olika plankanalböjarna. → Sid. 62

Sätt fast tätningen

- Fäst den medföljande tätningen max. 5 mm från kanten på plankanalböjen. → Fig. 37

Sätta i plankanalböjen

- Sätt plankanalböjen i evakueringen på enhetens baksida. → Fig. 38

Sätta i enheten i bänkskivsurtaget

  1. Se till så att sladden är ansluten till enheten.
  2. Sätt försiktigt i enheten i bänkskivsurtaget. → Fig. 39

Anslut rördragningen mellan enhet och diffusor

  1. Sätt ihop cirkulationsluftkanalens komponenter.

  2. Snäpp fast plankanalkopplingen.

  3. Skruva ihop plankanalkopplingen med 4 PT 4x8 mm-skruvar för plast och extra fixering. → Fig. 40

  4. Anslut cirkulationsluftkanalen med plankanalböjen på hållens baksida.

$$ \rightarrow \text { Fig. } 4 1 $$

  1. Sätt ihop diffusor och cirkulationsluftkanal.

$$ \rightarrow \text { Fig. } 4 2 $$

Skruva fast fästklämmorna

- Skruva försiktigt fast de medföljande fästklammerna på bänkskiva och enhet.

- Se till så att hällen är i höjd med bänkskivan och att enheten inte glider.

- Använd inte skruvdragare.

$$ \rightarrow \text { Fig. } 4 3 $$

Förbereda stomme för evakuering

  1. Ta bort stomryggen, om det behövs.
  2. Håll resp. ryggurtagsmätt vid kombination med plankanalböj. → Fig. 44
  3. Ta bort spånen efter urtagningen.
  4. Försegla kanterna värmebeständigt och vattentätt. → Fig. 45
  1. Använd tätningen och akustikfiltret vid evakuering.
  2. Följ anvisningarna om evakuering → Sid. 64

Sätt fast tätningen

- Fäst den medföljande tätningen max. 5 mm från kanten på plankanalböjen. → Fig. 37

Ansluta rördragningen

  1. Sätt plankanalböjen i evakueringen på enhetens baksida. → Fig. 38
  2. Montera flera rördelar, om det behövs.

Sätta i enheten i bänkskivsurtaget

  1. Se till så att sladden är ansluten till enheten.
  2. Sätt försiktigt i enheten i bänkskivsurtaget. → Fig. 39

Skruva fast fästklämmorna

- Skruva försiktigt fast de medföljande fästklammerna på bänkskiva och enhet.

- Se till så att hällen är i höjd med bänkskivan och att enheten inte glider.

- Använd inte skruvdragare.

→ Fig. 33

  1. Fäst evakueringen på plankanalböjen.
  2. Anslut till evakueringsöppningen.
  3. Täta anslutningarna på lämpligt sätt.

Sätta i filter

Notera: Sätt i osfilter vid cirkulationsdrift.

Sätt i akustikfilter vid evakueringsdrift.

  1. Håll koll på filterluftriktningen.
  2. Sätt i två av filtren till vänster och höger i enheten och skjut fram.
    → Fig. 46
  3. Sätt övriga filter till vänster och höger i enheten.
    → Fig. 47

Sätta i fettfiltret

▶ Sätt i fettfiltret.
→ Fig. 48

Elanslut enheten

  1. Följ anslutningsuppgifterna på typskylten.
  2. Anslut 3 N-sladd som bilden på kopplingsdosan anger.

→Fig. 49

  1. Anslut 2 N-sladd som bilden på kopplingsdosan anger.
    → Fig. 50
  2. Anslut 1 N-sladd som bilden på kopplingsdosan anger.
    → Fig. 51
  3. Anslut 2 L-/2 N-sladd som bilden på kopplingsdo-san anger.
    → Fig. 52
  4. Håll koll på ledarfärgerna.

  5. BN: brun

  6. BU: blå
  7. GN/YE: gulgrön
  8. BK: svart
  9. GY: grå

  10. Flytta ev. runt de medföljande ledarändhylsorna från fabriken beroende på anslutningssättet.

  11. Använd ev. ledarändhylsa för koppla ihop två kablar.

  12. Korta ledarna.

  13. Ta bort isoleringen.

Funktionsprova

  1. Slå på enheten.
  2. Lyser 04016053, sa är erheten felansluten. → "Kontrollera och korrigera elanslutningen", Sid. 66
  3. Får du inte upp någon felindikering på enheten, funktionsprova fläkten enligt bruksanvisningen.

Kontrollera och korrigera elanslutningen

  1. Gör enheten strömlös.
  2. Kontrollera om anslutningarna på enheten och i fastigheten är gjorda enligt kopplingsschemat i monteringsanvisningen. → "Förbereda elanslutningen", Sid. 63 → "Elanslut enheten", Sid. 66
  3. Följ bilden nedan vid 3 N-anslutning.

→ Fig. 53

  1. Följ bilden nedan vid 2 N-anslutning.
    → Fig. 54
  2. Följ bilden nedan vid 1 N-anslutning.
    →Fig. 55

Försegla fogarna

Krav: Funktionsprova innan du mjukfogar.

  1. Skydda glasytan genom att tejpa längs kanten. → Fig. 56
  2. Foga spalten runtom med lämpligt, värmebeständigt silikon, t.ex. Novasil® S70 eller Ottoseal® S70.

→ Fig. 57

Använd matt silikon till matta ytor.

Fel silikonmassa kan missfärga bänkskivor i natursten.

  1. Glätta fogen med det glättningsmedel som tillverkaren rekommenderar.
  2. Följ anvisningarna till silikonmassan.
  3. Låt silikonmassan torka i minst 24 timmar.

Torktiden beror på omgivningstemperaturen.

  1. Använd inte enheten förrän silikonet torkat helt.

Ställa om displayen till evakuering

  1. Slå om displayen till elektronikstyrningen för evakuering i grundinställningarna, om det behövs.
  2. Följ kap. Grundinställningar i bruksanvisningen.

Ta ur enheten

OBS!

Verktyg kan skada enhetsramen.

- Lyft inte ur enheten ovanifrån.

  1. Gör enheten strömlös.
  2. Ta bort evakueringskanalen eller lossa cirkulationskopplingarna.
  3. Ta bort silikonfogen.
  4. Tryck ut enheten underifrån.

NEFF V68PYX4B0 - OBS! - 1

Toimitussisältö

Innehållsförteckning Klicka på en rubrik för att få tillgång till den
Manualassistent
Drivs av Anthropic
Väntar på ditt meddelande
Produktinformation

Märke : NEFF

Modell : V68PYX4B0

Kategori : Spis
