MSBC-300 - Solpanel Mestic - Gratis bruksanvisning och manual

Produkttyp	Fotovoltaisk solpanel
Märke	Mestic
Modell	MSBC-300
Märkeffekt	300 W
Märkspänning	12 V (kan konfigureras i serie för 24 V)
Kopplingsbox	Inbyggd, med föranslutna kablar
Anslutningstyp	Parallell (12 V) eller serie (24 V) för flera paneler
Medföljande kablar	Ja, redan anslutna i kopplingsboxen
Monteringsfäste	Ingår (fästning med tätningsmassa eller lim)
Takgenomföring	Ingår för kabelgenomföring
Installationsriktning	Horisontell eller vertikal, kopplingsboxen upptill
Rekommenderad placering	Lite skuggigt, med fri luftcirkulation
Underhåll och rengöring	Rengör glaset med en mjuk trasa och ett milt rengöringsmedel utspätt med 50 % vatten
Säkerhet	Böj inte, vrid inte, demontera inte, borra inte i ramen och repa inte ytan; undvik kortslutning genom att täcka panelen vid montering
Överensstämmelse	Europeiska direktiv 2014/30/EU och 2014/35/EU
Återvinning	Produkten omfattas av WEEE-direktivet (2012/19/EU) – får inte kastas med hushållsavfall
Dokumentation	Bruksanvisning och försäkran om överensstämmelse finns

Vanliga frågor - MSBC-300 Mestic

Hur installerar jag solpanelen MSBC-300?

Montera panelen på en plan yta med hjälp av medföljande fästen med tätningsmassa eller lämpligt lim. Se till att ytan är ren, avfettad och torr. Placera kopplingsboxen upptill och rikta panelen mot solen för maximal exponering.

Kan jag ansluta flera MSBC-300-paneler tillsammans?

Ja, du kan ansluta flera paneler i parallell för ett 12 V-system (plus med plus, minus med minus) eller i serie för ett 24 V-system (plus från en panel till minus på nästa).

Hur undviker jag kortslutning vid installation?

Innan du ansluter panelerna, täck dem eller vänd dem bort från ljuset så att de inte producerar elektricitet. Ta bort täckningen när anslutningen är klar. Anslut alltid batteriet till laddningsregulatorn innan du kopplar in solpanelen.

Vilken är panelens utspänning?

Panelen är designad för ett 12 V-system. Genom att ansluta två paneler i serie får du en spänning på 24 V.

Måste jag använda en laddningsregulator?

Ja, solpanelen måste anslutas till ett batterisystem via en laddningsregulator för att undvika överladdning och säkerställa korrekt laddning.

Hur rengör jag solpanelen?

Normalt räcker regn och vind. Vid behov, använd en mjuk trasa fuktad med ett milt rengöringsmedel utspätt med 50 % vatten. Skada inte skyddsfilmen på panelens baksida.

Var ska panelen installeras för bästa prestanda?

Välj en plats med lite skugga och riktad mot solen. Se till att det finns god luftcirkulation runt panelen för att undvika överhettning.

Vad gör jag om jag måste borra ett hål i taket för kablarna?

Använd den medföljande takgenomföringen. Innan du borrar, kontrollera att det inte finns några kablar eller rör på den valda platsen. Applicera tätningsmassa runt genomföringen för att säkerställa täthet.

Har panelen garanti?

Bruksanvisningen nämner ingen specifik garanti. För information, kontakta Mestics kundtjänst eller återförsäljaren.

Hur återvinner jag panelen vid slutet av dess livslängd?

Produkten har symbolen för sortering av avfall från elektrisk och elektronisk utrustning (WEEE). Kasta den inte med hushållsavfallet; lämna den på en lämplig återvinningsstation.

BRUKSANVISNING MSBC-300 Mestic

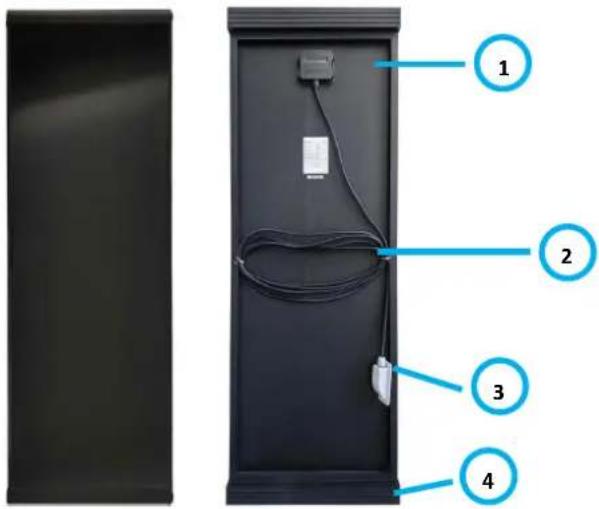

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfäste

Allmänna instruktioner

Innan du använder denna apparat, läs bruksanvisningen noggrant.

Spara bruksanvisningen för framtida bruk.

Montering

Obs: Så snart solpanelen utsätts för ljus eller solljus, aktiveras terminalerna i kopplingsdosan. För att undvika kortslutningar vid montering och anslutning av solpanelerna kan du vrida panelerna bort från ljuset eller täcka dem så att de inte producerar el under monteringsprocessen. Ta bort locket när anslutningen är klar.

Allmänna monteringsanvisningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Försök aldrig att demontera panelen.
3. Undvik borrning eller svetsning i ramen där det är möjligt.
4. Använd inte vassa metallverktyg eller andra föremål som kan repa panelens yta.
5. Montera panelen horisontellt eller vertikalt med kopplingsdosan högst upp.
6. Välj en plats för panelen med så lite skugga som möjligt. Tänk på att om solpanelen är skuggad kommer uteffekten att minska.
7. Montera panelen så att luften kan cirkulera fritt runt den.
8. De medföljande kablarna är redan anslutna för dig i kopplingsdosan. Koppla inte bort den eller byt plus- och minus-terminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet för att se till att det fungerar normalt.

Fastställande av plats:

1. Bestäm platsen för installation av solpanelen genom att placera den på önskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera förläggandet av dina ledningar innan du fortsätter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats fäster du panelerna på önskad plats med fästena, med lämpligt monteringsförseglingsmedel eller lim. Följ instruktionerna på förpackningen för respektive produkt.

2. Obs! Se till att ytan på vilken fästena är placerade är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt. Tätningsmedel eller lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning på monteringsytan genom att applicera en jämn, kontinuerlig remsa i åsarna längst ner på monteringsfästena. Volymen av tätningsmedlet eller limmet bör vara större än åsarna.
4. Tryck ner panelen jämnt och försiktigt på den valda platsen.
5. Ta bort överflödigt tätningsmedel eller lim.
6. Låt tätningsmedlet eller limmet torka ordentligt. Följ instruktionerna på förpackningen för respektive produkt för detta.
7. Obs: Dubbelkolla helst panelens mått med monteringsfästena och den valda platsen för att undvika fel. Tätningsmedlet eller limmet är mycket svårt att ta bort efter applicering.

Dragning av kablar:

1. Innan du kan installera takgenomföringen, hitta den lämpligaste platsen för dina strömkablar att gå genom taket. Innan du borrar, kontrollera igen att det inte finns några andra kablar, rör, etc. på den plats du vill borra.
2. När du är säker på vad din ingångspunkt är, borra hål av rätt storlek.
3. Kontrollera att kablarna är genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan på vilken takgenomföringen är placerad är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt.
5. Applicera en jämn, kontinuerlig remsa av tätningsmedel eller lim på undersidan av kabelgenomföringen och fäst den på monteringsvtan, se till att de borrade hålen är helt täckta.
6. När tätningsmedlet eller limmet har härdat kan du också applicera ett tätningsmedel för att säkerställa en vattentät tätning runt kabelgenomföringen.

Obs: En solpanel måste anslutas till ett batterisystem via en laddningsregulator. För korrekt installation, följ instruktionerna som medföljer produkten.

Serie- och parallellanslutning

Om mer än en panel används kan de anslutas antingen i serie eller parallellt.

Parallel:

För att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

För att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i serie genom att ansluta en panels plus till minus på nästa panel.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att försiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medföljande kablarna har redan anslutits åt dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhåll

1. Normalt räcker det med normal nederbörd och vind för att hålla modulglaset rent. Vid behov kan du rengöra glaset med en mjuk trasa med ett milt rengöringsmedel och 50 % vatten.
2. Obs: Skada inte skyddsfilmen på baksidan av solpanelerna.

Återvinning

Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

Försäkran om överensstämmelse

Härmed förklarar EURO ACCESSOIRES Satt enheten MSBC-110/-130/-150/-170/-190/-220/-250/-300, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.

NORSK

1. Koblingsboks
2. Kabler
3. Takpenetrering
4. Monteringsbrakett

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maksimal effekt (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spenning ved Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Strøm ved Pmax (Impp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Äpen kretsspenning (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kortslutningsstrøm (isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A
