BRUKSANVISNING NRX 130S DOMETIC

1 Observera....219
2 Förklaring av symboler....219
3 Säkerhetsanvisningar....220
4 Leveransomfattning....222
5 Tillbehör....222
6 Avsedd användning.... 224
7 Teknisk beskrivning....224
8 Användning....227
9 Rengöring och skötsel....235
10 Felsökning....238
11 Garanti....241
12 Kassering....241
13 Tekniska data....241
14 Tekniska data....244

1 Observera

Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.

Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du år införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. Aktuell produktinformation finns på documents.dometic.com.

2 Förklaring av symboler

Ett signalord identifierar säkerhetsmeddelanden och meddelanden om egendomsskada och indikerar även farans allvarlighetsgrad.

FARA!

Anger en farlig situation som, om den inte kan undvikas, leder till döden eller allvarlig personskada.

WARNING!

Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada.

AKTA!

Anger en farlig situation som, om den inte kan undvikas, leder lindrig eller måttlig personskada.

OBSERVERA!

Anger en situation som, om den inte kan undvikas, kan leda till materiell skada.

ANVISNING Kompletterande information om användning av produkten.

Allmänna säkerhetsanvisningar

WARNING! Risk för dödsfall på grund av elektricitet

Kylskåpet får endast installeras och tas bort av kvalificerad personal.
Installation i fuktiga utrymmen och områden som är utsatta för vatten får endast utföras av fackmän.
Om kylskåpet installeras under en baldakin eller i en liknande miljö ska kylskåpet skyddas mot regn och vattenstänk.
Om kylskåpet uppvisar synliga skador får det inte användas.
Reparationer på kylskåpet får endast utföras av kvalificerad personal. Icke fackmässiga reparationer kan medföra allvarliga risker eller skador på kylskåpet.
Om kylskåpets anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller någon med liknande kvalifikationer.
Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av kylskåpet.
Placera inte flera uttag eller bärbara nätaggregat bakom kylskåpet.
Ta inte tag i avskalade ledningar med händerna.
Koppla in enheten i uttag som garanterar en korrekt anslutning när enheten behöver jordas.
Om apparaten drivs med elnätsanslutning ser du till att strömförsörjningen är säkrad med en automatsäkring för restström (RCCB) eller en jordfelsbrytare (GFCI). Installationen måste utföras i enlighet med alla tillämpliga föreskrifter, särskilt i potentiellt fuktiga områden.

WARNING! Brandrisk

I kylkretsen finns en liten mängd miljövänligt, köldmedium. Det skadar inte ozonlagret och ökar inte växthuseffekten. Köldmedium som läcker kan antändas.
Använd eller förvara inte kylskåpet i begränsade utrymmen utan luftflöde eller där luftflödet är svagt.
Säkerställ att monteringsplatsen för kylskåpet är fri från elkomponenter och ljuskällor som alstrar gnistor vid normal eller onormal drift (dvs. reläer eller säkringar).
Kylskåpets isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylskåpet har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscentral.

WARNING! Explosionsrisk

Förvara inga ämnen som kan explodera i kylskåpet, som t.ex. aerosolburkar med brännbar drivgas.

WARNING! Hälsorisk

Barn från 8 års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda det här kylskåpet förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder kylskåpet på ett säkert sätt och känner till vilka risker som är förknippade med användningen.

Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylskåpet.

Utan uppsikt får barn inte utföra rengörings- eller underhållsarbeten.

Barn bör hållas under uppsikt, så att de inte leker med kylskåpet.

WARNING! Risk för att barn fastnar

Se till att hyllorna är monterade och säkrade så att barn inte kan låsa in sig i kylskåpet.
Innan det gamla kylskåpet omhändertas:
• Demontera lådan.

- Låt hyllorna vara kvar i kylskåpet så att barn inte kan klättra in i skåpet.

Ta bort dörrarna.

AKTA! Hälsorisk

Sätt fast kylskåpet enligt installationsanvisningarna så att det inte uppstår risker till följd av instabilitet.
Kontrollera att ventilationsöppningarna kring kylskåpet och i den inbyggda konstruktionen inte blockeras.
Påskynda inte avfrostningsprocessen genom att använda mekaniska anordningar eller andra verktyg som tillverkaren inte rekommenderar.
Kylkretsloppet får under inga omständigheter öppnas eller skadas.
Använd inga elektriska apparater för arbeten inne i kylskåpet. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.

AKTA! Risk för personskada

Använd eller förvara inte brännbart material i eller i närheten av kylskåpet.
Placera inte objekt på eller mot det här kylskåpet.
Modifiera inte detta kylskåp.

OBSERVERA! Risk för skada

Välj drift med likström endast när fordonets motor är igång och generatorn levererar tillräckligt med spänning, eller när du använder en batterivakt.
Kondensatavloppet ska alltid vara rent, i förekommande fall.

Om kylskåpet har ventilationsgaller ska du inte använda högtryckstvätt nära ventilationsgallren.
Kylskåpet får inte utsättas för regn.
Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.

Säkerhet vid användning av kylprodukten

FARA! Risk för dödsfall på grund av elektricitet

Kontrollera, innan kylen tas i drift, att elkabeln och stickkontakten är torra.

AKTA! Hälsorisk

Se till att det du ställer in i kylskåpet får kylas till den inställda temperaturen.

Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.
Förvara rätt kött och rå fisk i lämpliga behållare i kylskåpet, så att det inte kommer i kontakt med och kan droppa på andra livsmedel.
Om dörren hålls öppen under lång tid finns det en risk att man får en betydande ökning av temperaturen i kylskåpsfacken. Om kylen står tom under lång tid:

- Stäng av kylskåpet.

- Avfrosta kylskåpet.

• Rengör och torka kylen.

- Lämna dörren öppen för att förhindra att det bildas mögel i kylen. Ställ kylskåpsdörren och frysdörren i vinterläge i förekommande fall.

AKTA! Risk för personskada

Håll fingrarna borta från gångjärnen.
Stäng och lås kylskåpsdörren innan du börjar köra.

Kylsystemet på kylskåpets baksida blir mycket varmt när det är igång. Om kylskåpet är utrustat med ventilationsgaller ska du skydda dig mot kontakt med varma delar när du tar bort ventilationsgallren.
Om apparatens dörr eller frysfacksdörren används på fel sätt finns det risk att den helt lossnar från apparaten. Tryck igen dörrarna tills det hörs ett tydligt klick upptill och nedtill.

OBSERVERA! Risk för skada

Luta dig inte mot den öppna kylskåpsdörren.
Tunga varor som t.ex. flaskor eller burkar ska endast förvaras i kylskåpsdörren, i grönsaksfacket eller på den nedre hyllan.
Om kylskåpet har en dubbelsidig dörr och dörren inte är ordentligt låst på den motsatta sidan, ska du skjuta upptill och nedtill på den sidan tills låset hakar i.
Risk för överhettning! Se till att värmen som alstras under användningen kan avledas ordentligt. Kylskåpet måste ha tillräckligt stort avständ till väggen/andra föremål, så att luften kan cirkulera fritt.
Fyll inte kylskåpets innandöme med is eller vätskor.
Skydda kylen och kablarna mot värme och fukt.
Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.

ANVISNING

Kontakta fordonstillverkaren om fordonets batterihanteringssystemet stänger av kylskåpet för att skydda batteriet.
Välj medeltemperaturinställning vid omgivningstemperaturer på 15 °C ... 25 °C .
Om dörren på den motsatta sidan inte är ordentligt låst, ska du skjuta upptill och nedtill på den sidan tills låset hakar i.
Observera följande så att du inte behöver kasta bort livsmedel:

- Temperaturen ska vara så jämn som möjligt. Öppna inte frysfacet oftare och håll det inte öppet längre än nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera.

- Se till att det du ställer in i kylskåpet får kylas till den inställda temperaturen.

- Förvara de olika typerna av livsmedel enligt bilderna.

- Om det är möjligt att justera temperaturen: Justera temperaturen efter mängden och typen av livsmedel.

- Livsmedel tar lätt upp eller utsöndrar lukter eller smaker. Livsmedel ska alltid förvaras övertäckta eller i förslutna behållare/flaskor.

4 Leveransomfattning

Mängd Beskrivning

1 Kylskåp med kompressor

1 Dräneringsrör

1 Kortfattad användarhandbok

1 Bruksanvisning (bara online)

1 Monteringsanvisning

5 Tillbehör

Följande tillbehör finns tillgängliga (ingår inte i leveransen):

Beskrivning Art.nr
Glidgångjärn 9620012939
Fästram inklusive nedre ramNRX0035, NRX0050 9620012877NRX0060 9620012881NRX0080 9620012882NRX0115 9620012878NRX0130 9620012876
Fästram inklusive nedre ram (svart)NRX0035, NRX0050 9620012874NRX0060 9620012875NRX0080 9620012880NRX0115 9620012879NRX0130 9620012883
Ersättningshylla för avlägsnat frysfackNRX0035, NRX0050 9620012933NRX0060 9620012938NRX0080 9620012935NRX0115, NRX0130 9620012932
FrysfackNRX0035, NRX0050 9620012931NRX0060 9620012936NRX0080 9620012934NRX0115, NRX0130 9620012937
Växelströms-/likströmsadapter	9620013449 (EU)9620013450 (UK)

6 Avsedd användning

Kylskåpet är avsett för:

• Installation i husvagnar, husbilar, båtar och lastbilar
• Att kyla och förvara livsmedel
• Endast NRX0035 – 0130(C/S): Förvaring av frysta varor
• Inomhusbruk

Kylskåpet är inte avsett för att användas kommersiellt, inom försäljning eller hushåll.

Kylskåpet är inte avsett för följande:

• Förvaring av läkemedel
- Förvaring av frätande ämnen eller ämnen som innehåller lösningsmedel
- Snabbfrysning av livsmedel
- Utomhusbruk

Vid användning på båtar ska enheten installeras i dagrum och inte på öppna däck.

Frysfacket för djupfrysning är avsett för förvaring av livsmedel som frysts ned i förväg, förvaring eller tillagning av glass samt isbitar. Det är inte avsett för infrysning av livsmedel som tidigare inte varit fryst.

Kylskåpet är avsett för montering i förvaringsskåp eller en monteringsnisch.

Optimal kyleffekt tillhandahålls i omgivningstemperatur mellan 16 °C ... 43 °C och vid en maximal luftfuktighet på 90 %.

Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning.

Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder.

Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:

• Felaktig installation, montering eller anslutning, inklusive för hög spänning
• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren
• Användning för andra ändamål än de som beskrivs i denna bruksanvisning

Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.

7 Teknisk beskrivning

Kylskåpet är ett är ett kompressorkylskåp.

Kylskåpet är utformat för att fungera med olika energislag och kan drivas med antingen likström eller växelström.

NRX0035-0130(C/S): Modellen har ett fabriksmonterat frysfack, som kan tas bort och monteras tillbaka.

Kylskåpsdörren har en låsmekanism som även fungerar som transportsäkring.

Alla material i kylskåpet är ämnade för livsmedel och är ofarliga.

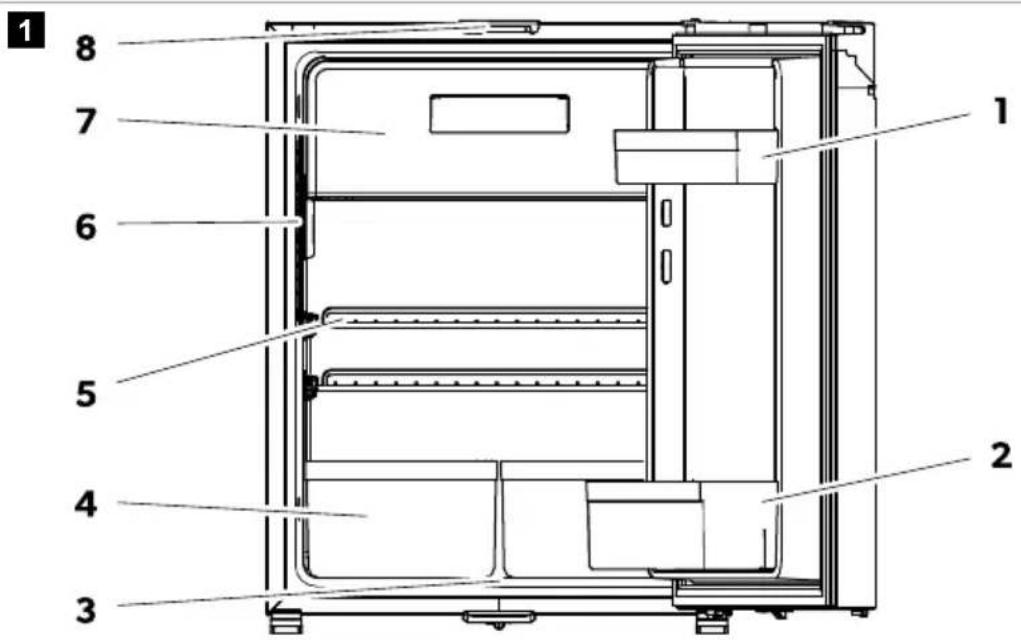

Produktbeskrivning

1 8 7 6 5 4 3 1 2

Nr Förklaring
1 Dörrhylla (endast NRX0035 – 0130[C/S], NRX0080 – 0130[E])
2 Flaskhylla
3 Kondensavlopp
4 Grönsakslåda (endast NRX0035 – 0130[C/S])
5 Skåphylla
6 Kontrollpanel med display
7 Frysfack (endast NRX0035 – 0130[C/S])
8 Dörrlås för ventilation

Reglage och lysdioder

2 NRX0035 - 0130 (E)

1 2 3 4 5 6 7 8

NRX0035 - 0130 (C/S)

1 2 3 4 5 6 7 8

Nr Förklaring

1 Dörröppningssensor IR
2	Strömbrytare PÅ/AV
3	Inställningsknapp kylnivå
4 LED kompressor- och felindikator
5	Knapp för driftläge
6 Innerbelysning
7	Indikator-LED kylnivåKylnivå 5Kylnivå 4Kylnivå 3Kylnivå 2Kylnivå 1
8 Driftläge LED-indikatorer

LED kompressor- och felindikator

LED kompressorn- och felindikatorn visar driftstatusen på kompressorn eller indikerar ett fel:

Color Beskrivning
Vit Kompressor på
Orange Kompressor av
Orange (blinkar) Fel (se kapitlet	Felindikering sida 241)

NRX35-130 SV

Driftläge LED-indikatorer

LED-indikatorema för driftläge visar föjande inställningsmöjligheter:

Symbol	Beskutivning
	ECO-lige:Drift med reduc erad energian vändning.Kylniva 1 - 3
	TRST-lige:Drift med reduc eradjuudriva.Kylniva 1 - 4
	EFFEBT-lige:Kylniva 1 - 5
	FRT'S-lige (en dat NR(0035 - 0130[C/S])Drift med bortuaget hyolfack. Kyfern med helakylakapatt till -6 °C

8 Användning

8.1 Före den första användningen

ANVISNING

Förvara internågra varor i kylskåpetunder de första a 4timmama efteridifttagandet.
Första gången kylskåpet tasi drift kan man känna lukter som dodi försvinner efter några timmar. Vädra bodelen väl.

2.1.1.1

3

ANVISNING Kontrollera om det justerbara dörrlåset är monterat. Beställ vid behov det justerbara dörrlåset (dometic.com) och byt ut det fasta dörrlåset mot det justerbara dörrlåset.

Dörrlåset ställs i läge A på fabriken. Ställ dörrlåset i läge B.

4 A B

ANVISNING Om dörrlåset är i läge B kontrollerar du att dörren låses ordentligt när den stängs (se kapitel Stänga och låsa kylskåpsdörren sida 230).

8.2 Information om förvaring av livsmedel

AKTA! Hälsorisk

Om kylskåpet under en längre tid utsätts för en omgivningstemperatur på under 10 °C går det inte att garantera att temperaturen i frysfacet hålls jämn. Detta kan leda till att temperaturen i frysfacet ökar och att varorna smälter.

OBSERVERA! Risk för skada

Observera max. last per dörrhylla och dörren när du fyller på kylskåpet (se Tekniska data sida 241).
Förvara inga kolsyrade drycker i frysfacket.

Observera följande så att du inte behöver kasta bort livsmedel:

• Temperaturen ska vara så jämn som möjligt. Öppna inte kylskåpet oftare och håll det inte öppet längre än nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera.
• Justera temperaturen efter mängden och typen av livsmedel.
• Förvara de olika typerna av livsmedel enligt bilderna.
• Livsmedel tar lätt upp eller utsöndrar lukter eller smaker. Livsmedel ska alltid förvaras övertäckta eller i förslutna behållare/flaskor.

  Förvara livsmedel enligt bilden.

• Öppna inte kylskåpet oftare och håll det inte öppet längre än nödvändigt.
• Låt varm mat svalna innan den läggs in i kylen.
• Frosta av kylskåpet så snart det bildas is i det.
• Undvik en onödigt låg temperatur inne i kylen.
• För bästa möjliga energianvändning ska du placera hyllorna och lädorna såsom de var placerade vid leveransen.
• Kontrollera med jämna mellanrum att dörrens tätning fortfarande sitter korrekt.
• Ta regelbundet bort damm och smuts från kondensatorn.

8.4 Använda kylskåpsdörren

AKTA! Risk för personskada

Om kylskåpsdörren och frysfacksdörren används på fel sätt finns det risk att de helt lossnar från apparaten.

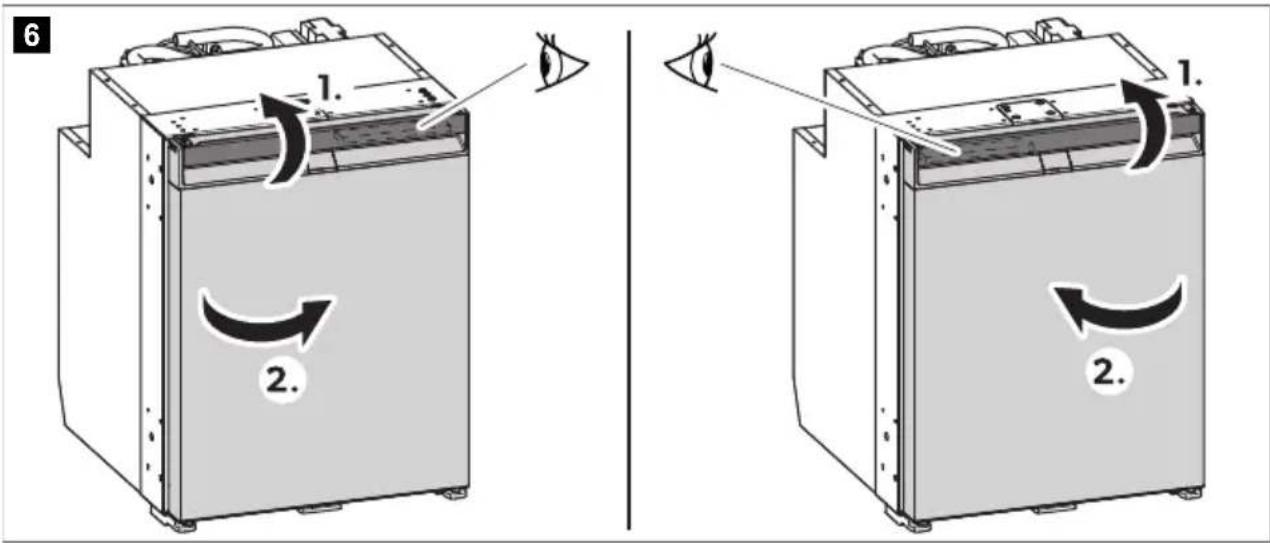

8.4.1 Öppna kylskåpsdörren

ANVISNING Var noga med att dra i handtaget på motsatt sida i förhållande till dörrstoppet. Notera skjutreglagets position. Se tillhörande monteringsanvisning.

Gör på följande sätt för att öppna kylskåpsdörren.

6 1. 2. 1. 2.

8.4.2 Stänga och läsa kylskåpsdörren

AKTA! Risk för personskada

Om dörren inte är ordentligt låst ska man försiktigt skjuta upptill och nedtill på dörren tills den är låst.

ANVISNING Kylskåpsdörren har en låsmekanism som även fungerar som transportsäkring.

NRX0035 – 0130(E): Tryck igen dörren tills det hörs ett tydligt klick upptill.

7NRX0035-0130(E)

CLICK

NRX0035 – 0130(C/S): Tryck igen dörren tills det hörs ett tydligt klick upptill och nedtill.

8 NRX0035 - 0130 (C/S)

CLICK CLICK

Dörren är nu stängd och låst.

8.5 Slå på och stänga av

ANVISNING Stäng alltid av kylskåpet om det inte kommer att användas under en längre tid.

Tryck ned och håll knappen@intryckt i minst 2 s för att slå på.
Kylskåpet startar med den sist valda kylnivån och det sist valda driftläget.
Tryck ned och håll knappen©intryckt i minst 2 s för att stänga av.

SV NRX35-130

8.6 Ställa in driftlägen

ANVISNING När du använder lägena ECO; EFFEKT, eller FRT'S stannar systemet i detta läge tils läget ändras.

För att ställa in driftläge, trydi på knappen ☐ flora gångertills LED-indikatom för driftläge visar önskat driftläge. Följande driftlägen finns tillgångliga:

Använda ECO-läge

När ECOfågetäralöverat körslylskåpet med mindad energianvändning vidkylnivåerna 1–3.

- LED-indikatorn för ECO-läge (ζ) och LED-indikatorn för inställd kylnival lyser

Använda TYST-läge

När TYSTägat är aktiverat användskytskåpet medreducerad ljudrivå vid klynivåerna 1 - 4.

ANVISNING

TYST-lågut är inte tillgängligtom kyltskåpet används i FRYSLäge.
När man använder TYSTlåget stannar lylskåpet i detta läge i 8 h och återgår sedan till det föregående valda låget (ECO eller EFFBKT).

LED-indikatom för TYST-läge (☐) och LED-indikatom förinståld klynivå lyser

Använda EFFEKT-läge

När EFFEKT-läget är aktiveratkörs kylskåpeti standardläget vid kyrivälerna 1 - 5.

LED-indikatorn för EFFEKT-läge (20) och LED-indikatorn för installdkylnivå lyser

Använda FRYS-läge

ANVISNING Ta bort frysfacket innan du placerar om hyllorna för att bättre komma åt de bakre hyllfästena.

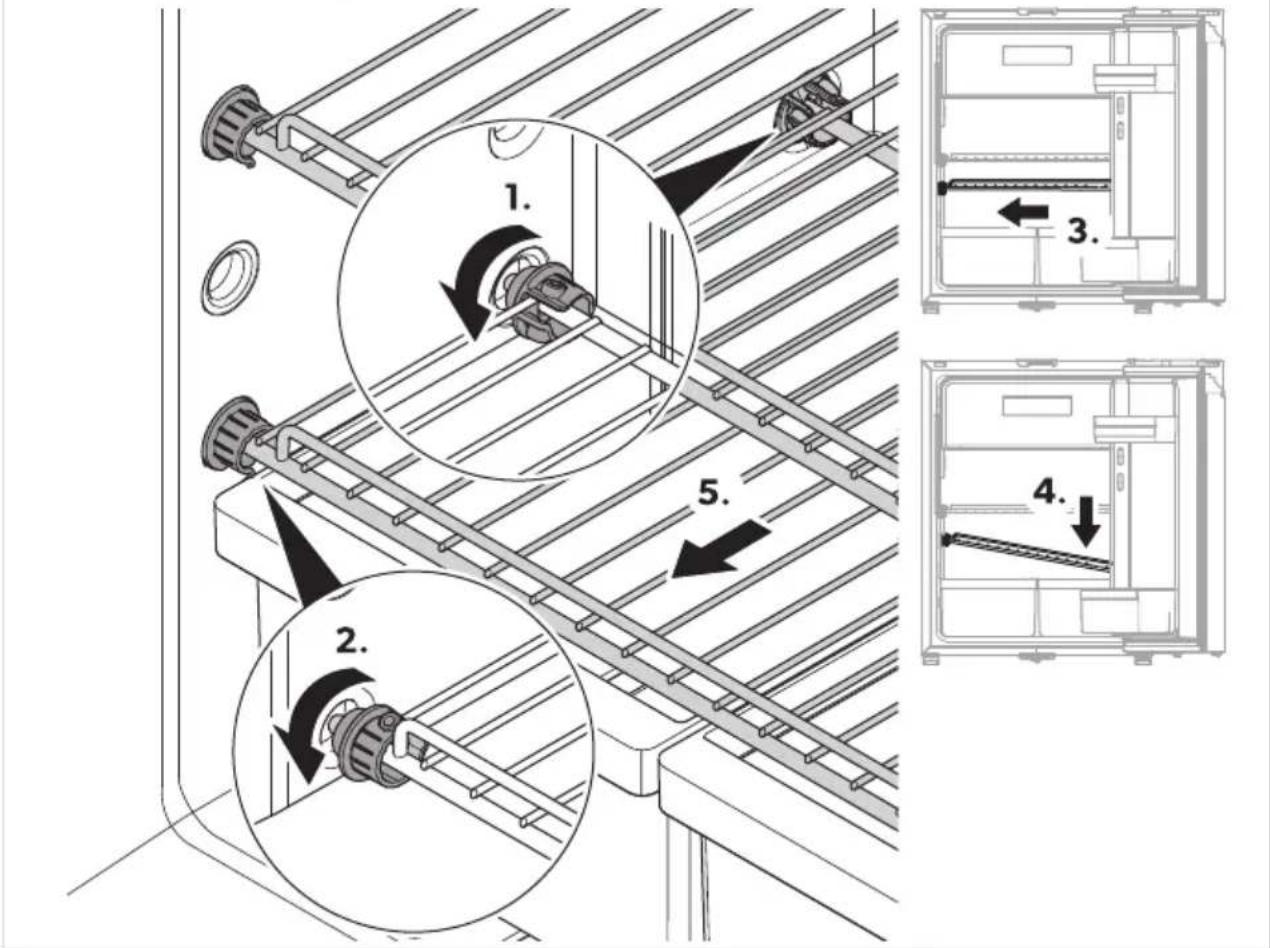

NRX0035-0050: Följ anvisningarna för att placera om hyllorna.

9 NRX0035 - 0050

NRX0035-0050: Följ anvisningarna för att placera om hyllorna.

10NRX0060-0130

OBSERVERA! Risk för skada

Stäng dörren till frysfacet innan du tar bort frysfacet.
Ta tag i botten på frysfacet. Dra inte i frysfackets dörr.
Förvara frysfacket på en torr och sval plats.

Följ anvisningarna för att ta bort frysfacket.

11

8.10 Installera växelströms-/likströmsadaptern

Följ anvisningarna för att installera växelströms-/likströmsadaptern (tillbehör).

12

9 Rengöring och skötsel

WARNING! Risk för dödsfall på grund av elektricitet

Koppla alltid bort kylskåpet från elförsörjningen före rengöring och underhåll.

OBSERVERA! Risk för skada

Använd inte aggressiva rengöringsmedel eller hårda föremål under rengöringen.
Avlägsna aldrig isbeläggningar eller fastfrusna föremål med hårda eller vassa/spetsiga verktyg.
Säkerställ att det inte kommer in vatten i tätningarna. Elektroniken kan skadas.

OBSERVERA! Risk för skada

Ljuskällan får endast bytas ut av tillverkaren, en servicerepresentant eller någon med liknande kvalifikationer för att förhindra fara.

Rengör kylskåpet invändigt och utvändigt med en fuktig trasa regelbundet och när den blir smutsig. Torka av kylapparaten med en trasa efter rengöringen.
Kontrollera utloppet för smältvatten regelbundet.
Rengör utloppet för smältvatten vid behov. Om det är tilltäppt samlas vatten på golvet under kylskåpet.
Rengör regelbundet kondensorn från damm och smuts med en fuktig trasa.

Kylkrets

Kylkretsen är underhållsfri.

Avfrosta kylskåpet

OBSERVERA! Risk för skada

Använd inga mekaniska föremål eller andra hjälpmedel för att skynda på avfrostningen.

ANVISNING Efterhand kan frost bildas på bakväggen i kylskåpet. När detta frostlager blir 3 mm tjockt bör kylskåpet frostas av.

Följ anvisningarna för att frosta av kylskåpet.

13

>3 mm

2 s

Ställa kylskåpsdörren i förvaringsläge

AKTA! Risk för personskada

Det är inte tillåtet att ställa in förvaringsläget under körning.

ANVISNING Om du inte har för avsikt att använda apparaten under en längre tid ska du ställa kylskåpets dörr i förvaringsläge. På det här sättet förhindras att det bildas mögel.

Följ anvisningarna för att ställa kylskåpsdörren i förvaringsläge.

14

ANVISNING För säker drift av 12 V -förbrukare i husvagnen under körning måste man kontrollera att man får tillräckligt med spänning från dragfordonet. På vissa fordon kan det hända att batterihanteringssystemet automatiskt stänger av förbrukarna för att skydda batteriet. Inhämta information om detta från fordonstillverkaren.

16

15 A (12 V) 15 A (24 V) 12 V =-- 24 V =--

Fel Möjlig orsak Lösning
Kylskåpet fungerar inte.	Säkringen i likströmskabeln är defekt.	> Byt säkringen ( [IMAGE]. 16 si- da 239).
	Fordonets säkring har gått. Byt ut fordonets säkring.	Se fordonets bruksanvisning.
	Fordonsbatteriet är urladdat. Kontrollera for-donsbatteriet och ladda upp det.
	Tändningen är inte påslagen. Slå på tändningen.
	Temperaturen vid kompressorn är för låg (< 0 °C).	> Stäng/täck för alla externa ventila-tionsgaller fullständigt med isole-ringsmaterial.
	Om spänningen inte är tillräckligt hög stängs kylskåpet av automatiskt.(Frånkopplingsspänning: 10,4 V)	> Ladda batteriet. Kylskåpet startar om automatiskt.(Tillkopplingsspänning: 11,7 V)
Kyleffekten sjunker, innertemperaturen stiger. Kompressorn kör oavbrutet.	Otilräcklig ventilation runt aggregatet. Kontrollera att ventilationsgallret inte är blockerat.	> Flytta kylskåpet till en annan plats.
	Det bildas frost på innerväggarna. Kontrollera att kylskåpsdörren gårigen ordentligt.	> Säkerställ att kylskåpets tätning sit-ter korrekt och inte är skadad.> Frosta av kylskåpet (se Avfrosta kyl-skåpet sida 236).
	Temperaturen har ställts in för högt. Ställ in en lägre temperatur.
	Omgivningstemperaturen är för hög. Ta till fälligt ut ventilationsgallret såatt den varma luften släpps ut snab-bare.
	Det har placerats för många livsmedel i kylskåpet på samma gång.	> Ta bort några livsmedel.
	Det har placerats för många varma livs-medel i kylskåpet på samma gång.	> Ta ut de varma livsmedlen och låtde svalna av innan de läggs in i kyl-skåpet.
	Kylskåpet har bara varit påslaget en kort tid.	> Kontrollera temperaturen igen efter 4 h / 5 h .
	Kondensatorn är smutsig. Rengör kondensatorn (se kapitlet Rengöring och skötsel sida 235).
	Fläkten är defekt. Kontakta en auktoriserad servicere-presentant.
Kyleffekten sjunker, innertemperaturen stiger.Kompressorn kör sällan.	Batterikapaciteten är förbrukad. Ladda batteriet.
Kyleffekten sjunker, innertemperaturen stiger.Kompressorn går inte (batterianslut-ning).	Det finns ett avbrott i batteriets elektro-niska anslutning.	> Upprätta en anslutning.
	Huvudbrytaren är defekt (i förekom-mande fall).	> Byt huvudbrytare.
	Extra säkring har löst ut (i förekomman-de fall).	> Byt ut säkringen.
	Batterispänningen är för låg. Ladda batteriet.
	Batterikapaciteten är för låg. Byt batteri.	>
	Kablarna är lösa.Kontakten är dålig (korrosion).	> Upprätta en anslutning.
	För liten kabelarea. Byt ut kabeln.	>
	Kompressorn är defekt. Kontakta en auktoriserad servicere-presentant.
Kyleffekten sjunker, innertemperaturen stiger.Kompressorn går inte (anslutning till växelspänning).	Strömanslutningen är bruten. Upprätta en anslutning.
	Huvudbrytaren är defekt (i förekom-mande fall).	> Byt huvudbrytare.
	Extra säkring har löst ut (i förekomman-de fall).	> Byt ut säkringen.
	Kompressorn är defekt. Kontakta en auktoriserad servicere-presentant.
Ovanliga ljud.	En komponent på kylkretsloppet kan inte röras fritt (ligger mot väggen).	> Böj ut komponenten försiktigt.
	Främmande föremål mellan kylaggre-gatet och väggen.	> Ta bort föremålet.
	Ljud från fläkten. Kontakta en auktoriserad servicere-presentant.
Dörren öppnas oavsiktligt vid rörelse (t.ex. under körning).	Dörrlåset är ställt i läge A (se kapitel Ju-stera dörrlåset sida 227).	> Ställ dörrlåset i läge B.
	Dörrlåset är ställt i läge A (se kapitel Ju-stera dörrlåset sida 227).	> Ställ dörrlåset i läge B.Dörren stänger inte riktigt.
	Dörrlåset är ställt i läge B (se kapitel Ju-stera dörrlåset sida 227) men dörren är inte helt låst.	> Se till att dörren låses ordentligt när den stängs.

Felindikering

ANVISNING

Alla fel indikeras genom att LED-felindikatorn blinkar orange (se Reglage och lysdioder sida 226). Antalet blinkningar beror på typen av fel. Varje blinkning pågår en kvarts sekund. Efter sekvensen av blinkningar följer en paus. "Felblinkningarna" upprepas var fjärde sekund.
I ECO-, EFFEKT- och FRYS-läge hörs ytterligare en ljudsignal.

Blinknings-frekvens	Error Möjlig orsak
1 Under- eller överspänning Försörjningsspänningen ligger utanför det inställda området.
2 Fläkt-överström Fläkten belastar elektronikenheten med mer än 1 A .
3 Motorn startar inte		Rotorn har fastnat.Tryckdifferensen i kylsystemet är för hög.
4 För lågt varvtal		Om kylsystemet belastas för mycket kan motorns min. varvtal inte upprätthållas.
5 Övertemperatur, elektronikenhet		Elektronikenheten blir för varm om kylsystemet belastas för mycket eller om för hög temperatur har ställts in.
Konstant Fel på temperaturgivare Temperaturgivaren är defekt.

11 Garanti

Den lagstadgade garantitiden gäller. Kontakta tillverkarens filial i ditt land (se dometic.com/dealer) eller din återförsäljare om produkten är defekt.

För reparations- och garantibehandling skickar du med följande dokument när du returnerar produkten:

• En kopia på fakturan med inköpsdatum
• En reklamationsbeskrivning eller felbeskrivning

Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig.

12 Kassering

OBSERVERA! Risk för skada

Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscentral.

Lämna om möjligt förpackningsmaterialet till återvinning. Kontakta ett lokalt återvinningscenter eller specialiserad återförsäljare för information om hur man kasserar produkten i enlighet med gällande bestämmelser. Europa: Produkten kan kasseras utan avgift.

13 Tekniska data

Gå till respektive produktsida på dometic.com eller kontakta tillverkaren direkt (se dometic.com/dealer) för en aktuell EU-försäkran om överensstämmelse.

SV NRX35-130

Den härapparaten uppfyller kraven för UN/ECE-fbordningen.R10.

	NIRX0035(E/C/S)	NIRX0050(E/C/S)	NIRX0060(E/C/S)
Volum
• Kylfack (endast NRXD035-013QC/S)	27,3L	39,6L	48,9L
• Fryfack (endast NRXD035-013QC/S)	4,4 L	4,4 L	6,1L
• Totalkapacitet	32 L	44 L	55 L
• Totalkapacitet (fryfack borttaget)	34 L	46 L	58 L
Anslutningspäning		12 / 24 V=
Skydd för fritidabattari (12 V)
• Frankopplingspäning		10,4 V
• Åtanirkopplingspäning		11,7 V
Skydd för fritidabattari (24 V)
• Frankopplingspäning		22,8 V
• Åtanirkopplingspäning		24,2 V
Klimatklass		T
Förvaringbemperaturområde
• Kylbox		0°C - 12°C
• Fryfack (endast NRXD035-013QC/S)		-15°C - -5°C
• Fryläge (endast NRXD035-013QC/S))		-6°C
Avsedd användning av omplinngatemperaturen		16°C - 43°C

NRX35-130 SV

	NRX0 035(E/C/S)	NRX00 50(E/C/S)	NRX006 0(E/C/S)
Max. last
• Per dörhylla	4 kg	4 kg	5 kg
• Per döir	E: 4 kg	E: 4 kg	E: 5 kg
	C/S: 8 kg	C/S: 8 kg	C/S: 10 kg
	NRX0 080(E/C/S)	NRX01 15(E/C/S)	NRX0130(E/C/S)
Volym
• Kylfack (endlast NRX0035-013Q(C/S))	68,4 L	104,5 L	118 L
• Fryfack (endlast NRX0035-013Q(C/S))	6,6 L	8,2 L	8,2 L
• Totalkapachet	75 L	113 L	126 L
• Totalkapachet (fryfack borttagat)	78 L	116 L	130 L
Anlutningsapinning	12 / 24 V=
Skydd for fritidabatteri (12 V)
• Frankopplingsapinning	10,4 V
• Återinkopplingsapinning	11,7 V
Skydd for fritidabatteri (24 V)
• Frankopplingsapinning	22,8 V
• Återinkopplingsapinning	24,2 V
Kömatklass	T
Förvarngabtemperaturområde
• Kylbox	0°C - 12°C

SV NRX35-130

	NIRX0 080(E/C/S)	NIRX0115(E/C/S)	NIRX0130(E/C/S)
Max. last
• Per dinnhylla	5 kg	6 kg	6 kg
• Par diber	10 kg	E: 12 kgC/S: 18 kg	E: 12 kgC/S: 18 kg

14 Tekniska data

Gå till respektive produktsida på domatic.com eller kontalita tillverkaren direkt (se domatic.com/dealer) för en aktuell EU-försakran om överensstämmelse.

Den härapparaten uppfyller kravenför UN/ECE-fbrordningen R10.

	NIRXD 090V
Volym
• Kyllack	79L
• Fryalack	8,4L
• Totalkapacitet	87L
• Totalkapacitet (fryalack borttage)	92L
Anslutningsapinning	12 / 24 V**
Skydd for friti dabatteri (12 V)
• Fränkopplingsapinning	10,4 V
• Återinkopplingsapinning	11,7 V
Skydd for friti dabatteri (24 V)
• Fränkopplingsapinning	22,8 V
• Återinkopplingsapinning	34,9 V

NRX0090V

Mått H x B x D 821 mm × 486 mm × 480 mm

Nettovikt 22 kg

Norsk
