BRUKSANVISNING W7I HT40 TS WHIRLPOOL

TACK FÖR ATT DU HAR KÖPT EN PRODUKT FRÅN WHIRLPOOL. För att få fullständig assistans, registrera din maskin på www.whirlpool.eu/register

Läs säkerhets- och installationsanvisningarna noga innan du använder apparaten. Efter installationen, kom ihåg att ta bort alla transportskyddsdelar från diskmaskinen.

SKANNA QR-KODEN PÅ DIN APPARAT FÖR ATT FÅ MER DETALJERAD INFORMATION

Den här diskmaskinens kontrollpanel aktiveras genom att trycka på knappen PÅ/AV.

Av energibesparingsskäl avaktiveras kontrollpanelen automatiskt efter 10 minuter om inget program har startats.

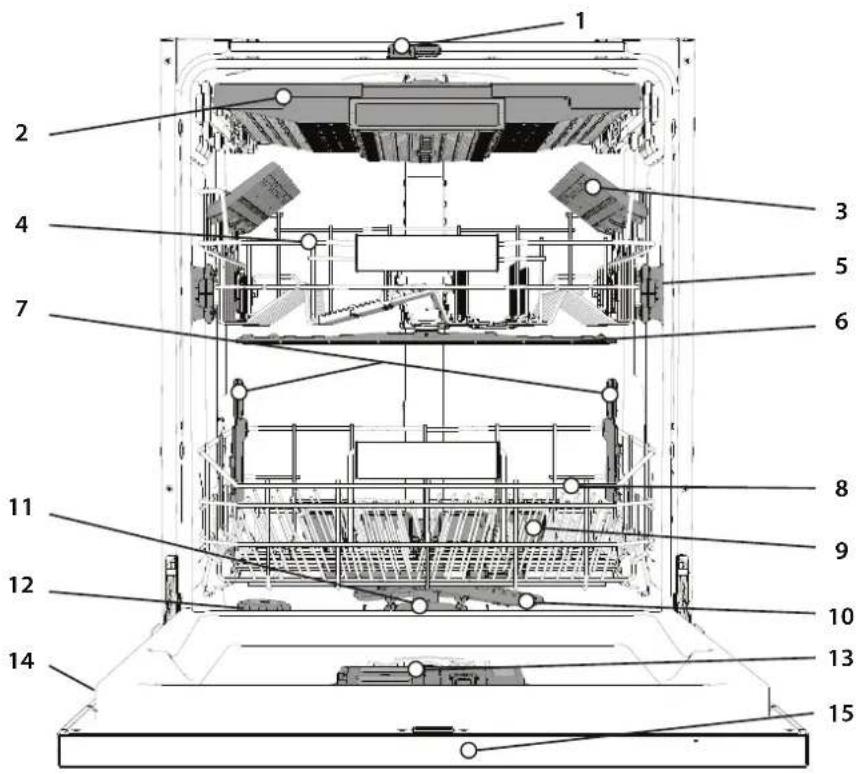

BESKRIVNING AV PRODUKTEN

MASKIN

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1. NaturalDry
2. Bestickkorg
3. Hopfällbara koppställ
4. Överkorg
5. Överkorgens höjdjustering
6. Övre spolarm
7. Power Clean® - stöd
8. Underkorg
9. Power Clean®
10. Nedre spolarm
11. Filterenhet
12. Saltbehållare
13. Disk- och sköljmedelsbehållare
14. Typskylt
15. Kontrollpanel

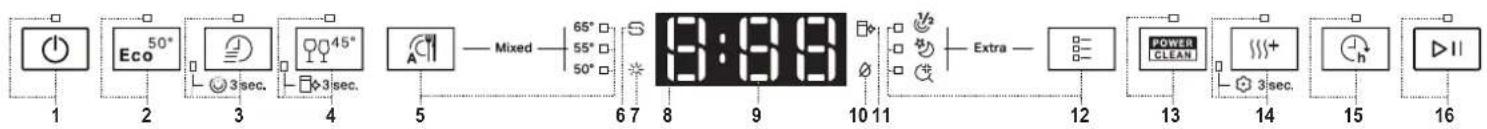

KONTROLLPANEL

1. Knapp för På-Av/Återställ med kontrollampa
2. Programknapp Eko med kontrollampa
3. Programknapp Snabb med kontrollampa / Program Fördiska - tryck 3 sek
4. Programknapp Kristall med kontrollampa / Program Självrengöring - tryck 3 sek
5. Programknappar Auto med kontrollampor - Auto Intensiv 65°/ Auto Blandat 55°/ Auto Snabb 50°
6. Kontrollampa tom saltbehållare

7. Kontrollampa tom spolglansbehållare

8. Display

9. Programnummer och lampa för återstående tid
10. Kontrollampa för stängd vattenkran
11. Kontrollampa AVKALKNING
12. Extra tillvalsknappar med kontrollampor - Halvfull/ Tystgående/ Steri Skölj
13. Knapp för tillvalet Power Clean® med kontrollampa
14. Knapp för tillvalet Extra Torr med kontrollampa / Inställning - tryck 3 sek
15. Knapp för tillvalet Födröjning med kontrollampa
16. Knapp för START/Paus med kontrollampa

DISPLAY PÅ GOLVET

1. Fördröjningstid på golvet - visar hur lång tid som återstår till programstart när alternativet Födröjning är inställt
2. Tom saltbehållare - visar att saltbehållaren är tom
3. Återstående tid på golvet - visar återstående tid till programmets slut

FÖRSTA ANVÄNDNING

RÅD FÖR FÖRSTA ANVÄNDNING

Efter installation, avlägsna stoppen från korgarna och de elastiska hållarna från överkorgen.

INSTÄLLNINGSMENY

1. Slå på maskinen genom att trycka på knappen PÅ/AV ⏻
2. Håll knappen Inställning ⚙ (Extra Torr ^+ ) intryckt i 3 sekunder tills du hör ett pipljud och displayen visar „SEt“ (inställt).
3. Efter en sekund visas den första tillgängliga inställningen (bokstaven „h”).
4. Tryck på knappen Programknappar Auto 📄 / Extra tillvalsknappar ≡ för att bläddra genom listan av tillgängliga inställningar (se tabellen nedan) och tryck sedan på START/Paus ▶ II för att visa värdet för den nuvarande valda inställningen och ändra det.
5. Tryck på Programknappar Auto 📄 / Extra tillvalsknappar ⚫ för att ändra värdet och sedan på START/Paus▶för att spara det nya värdet.
6. Upprepa punkt 2 och 5 för att ändra en annan inställning.
7. Tryck på PÅ/AV (eller vänta 30 sekunder för att lämna menyn.

BOK-STAV	INSTÄLLNING	VÄRDEN(Standard - ifetstil)
	Vattnets hårdhetsgrad(se "STÄLLA IN VATTENHÄRDHETEN"och "VATTENHÄRDHETSTABELL")	1 | 2 | 3 | 4 | 5
	Spolglansnivå(se "JUSTERA SPOLGLANSDOSERINGEN")	0 | 1 | 2 | 3 | 4 | 5
	NaturalDry (se "TILLVAL OCH FUNKTIONER")“1" = På, "0" = Av	1 | 0
	Tid på golvet (se "TILLVAL OCH FUNKTIONER")“1" = På, "0" = Av	1 | 0
	Ljud“1" = På, "0" = Av	1 | 0
	Fabriksinställningar - Tryck på START/Pausför att återställa alla inställningsvärden som finns i inställningsmeny till fabriksvärdena.	-

PÄFYLLNING AV SALTBEHÅLLAREN

Användning av salt förhindrar KALKBELÄGGNING på disken och på maskinens funktionella komponenter. Saltbehållaren finns i botten av diskmaskinen (under underkorgen till vänster).

- Det är obligatoriskt att SALTBEHÄLLAREN ALDRIG ÄRTOM.

• Det är viktigt att ställa in vattenhärdheten.
• Salt måste fyllas på när kontrollampan FYLL PÅ SALT ⚫ tänds på kontrollpanelen.
• Avlägsna underkorgen och skruva loss behållarens lock (moturs).
• Sätt tratten på plats (se bild) och fyll salt behållaren ända upp till kanten (cirka 0,5 kg); det är inte ovanligt att lite vatten rinner över.
• Gör detta endast den första gången: fyll saltbehållaren med vatten
• Ta bort tratten och torka bort eventuella saltrester från öppningen. Kontrollera att locket är ordentligt fastskruvat, så att inget diskmedel kan tränga in i behållaren under diskprogrammet (detta kan skada vattenav- härdaren så att den inte kan repareras).

Närhelst du behöver lägga till salt är det obligatoriskt att slutföra proceduren före diskcykeln startar för att undvika korrosion.

Saltlösning och saltkorn som spillts ut kan orsaka rostbildning och permanenta skador på komponenter i rostfritt stål.

Ingen garanti ges i händelse av reklamation i detta hänseende.

Om saltbehållaren inte fylls kan vattenavhärdaren och värmeelementet skadas som resultat av kalkansamling.

Användning av salt rekommenderas med alla typer av diskmedel.

NSTÄLLNING AV VATTENHÅRDHET

För att vattenavhärdaren ska kunna fungera perfekt är det nödvändigt att vattenhårdhetsinställningen grundar sig på den verkliga vattenhårdheten hemma hos dig. Denna information kan du få från din lokala vattenleverantör. Fabriksinställningen är "3". Se "VATTENHÅRDHETSTABELL".

Vattenhårdhetstabell
Nivå	°dH Grader, tysk standard	°fH Grader, fransk standard	°Clark Grader, engelska standard
1 (Mjukt)	0 - 6	0 - 10	0 - 7
2 (Normal)	7 - 11	11 - 20	8 - 14
3 (Normalt)	12 - 16	21 - 29	15 - 20
4 (Hårt)	17 - 34	30 - 60	21 - 42
5 (Mycket hårt)	35 - 50	61 - 90	43 - 62

För att ändra, följ instruktionerna i avsnittet „INSTÄLLNINGSMENY”.

Använd endast salt som utvecklats speciellt för diskmaskiner.

Efter att saltet hällts i maskinen släcks SALTPÄFYLLNINGSINDIKATORN.

Om saltbehållaren inte fylls kan vattenavhärdaren och värmeelementet skadas som resultat av kalkansamling.

Användning av salt rekommenderas med alla typer av diskmedel.

VATTENMJUKGÖRINGSSYSTEM

Vattenmjukgöring minskar automatiskt vattenhärdheten och förhindrar följaktigen kalkförekomst på värmaren, vilket också bidrar till bättre rengöringseffektivitet. Detta system regenererar sig själv med salt, därför är det nödvändigt att fylla på saltbehållaren när den är tom.

Regenereringsfrekvensen beror på inställningen av vattenhårdhetsnivå - sker regenerering en gång per 4-6 Eco-program med vattenhårdhetsnivån inställd till 3.

Regenereringen sker i början av programmet med extra kranvatten.

• För en regenerering behövs: 3 L vatten,
• Tar upp till 5 minuter extra för programmet,
• Använder under 0,005 kWh energi.

Sköljmedel underlättar TORKNING av disken. Sköljmedelsbehållaren A ska fyllas på när kontrollampan för SKÖLJMEDELSNIVÅ frands på kontrollpanelen.

1. Öppna behållaren B genom att trycka och dra upp fliken på locket.
2. Häll försiktigt i sköljmedel tills det när referensmärket max (110 ml) på påfyllningsöppningen - undvik spill. Om detta skulle hända ska man omedelbart torka upp spillet med en torr trasa.
3. Tryck locket nedåt tills du hör ett läsande klickljud. Häll ALDRIG sköljmedel direkt i maskinbotten.

JUSTERING AV SKÖLJMEDELSDOSERINGEN

Om du inte är helt tillfreds med torkresultatet kan du justera den använda sköljmedelsmängden.

För att ändra, följ instruktionerna i avsnittet „INSTÄLLNINGSMENY“.

Om sköljmedelsnivån är inställd på NOLL tillförs inget sköljmedel. Kontrollampan för LÅG SKÖLJMEDELSNIVÅ kommer inte att tändas om sköljmedlet tar slut. Högst 6 olika nivåer kan ställas in med denna diskmaskinsmodell.

- Om du ser blåaktiga streck på tallrikarna, ställ in ett lågt nummer (0-3).

- Om det finns vattendroppar eller kalkmärken på disken, ställ in ett högt nummer (4-5).

PÄFYLLNING AV DISKMEDELSBEHÅLLAREN

Använd endast diskmedel som utvecklats speciellt för diskmaskiner. Använd INTE flytande tvättmedel.

Om man använder för mycket diskmedel kan detta medföra att skum blir kvar i maskinen efter avslutad cykel.

Användning av diskmedel som inte är avsett för diskmaskiner kan or- saka funktionsfel eller skador på apparaten.

För att få bästa disk- och torkresultat krävs en kombinerad användning av diskmedel, sköljmedel och salt.

Vi rekommenderar att man använder diskmedel som inte innehåller fosfater eller klor, då dessa produkter är skadliga för miljön.

Bra resultat beror även på att korrekt mängd diskmedel används. Om man överskrider angiven mängd ger detta inte något effektivare diskresultat och miljöförstöringen ökar.

Mängden kan anpassas till graden av smuts.

Med normalsmutsig disk ska man använda antingen 35 g (pulverdiskmedel) eller 35 ml (flytande diskmedel) och tillsätta en extra tesked diskmedel direkt i maskinens botten. Vid användning av tabletter räcker det med en tablett.

Om disken bara är lite smutsig, eller om det har sköljts med vatten innan det ställdes in i diskmaskinen, kan mängden diskmedel minskas i proportion (minst 25 g/ml) d.v.s. hoppa över pulver/gel inne i maskinbotten. För bra diskresultat ska man även följa instruktionerna på diskmedelsförpackningen.

För ytterligare frågor ska man vända sig till diskmedelstillverkaren.

Använd öppningsdonet C för att öppna diskmedelsbehållaren. Häll diskmedlet i behållaren D, som ska vara torr. Häll fördiskens diskmedel direkt i maskinbotten.

1. Se den ovanstående informationen när det gäller rätt mängd vid dosering av diskmedel. I diskmedelsfacket D finns det markeringar som underlättar doseringen.

2. Avlägsna diskmedelsrester från behållarens kanter och stäng locket med ett klick.

3. Stäng diskmedelsbehållarens lock genom att trycka på det tills spärren är ordentligt låst.

Diskmedelsbehållaren öppnas automatiskt i rätt moment baserat på programmet. Användning av diskmedel som inte är avsett för diskmaskiner kan orsaka funktionsfel eller skador på apparaten.

DAGLIG ANVÄNDNING

1. KONTROLLERA ANSLUTNINGEN TILL VATTENLEDNINGEN

Kontrollera att diskmaskinen är ansluten till vattenledningen och att kranen är öppen.

2. SÄTT PÅ DISKMASKINEN

Öppna luckan och tryck på knappen PÅ/AV.

3. STÄLL IN DISKGODSET (se STÄLLA IN DISKGODSET).

4. PÄFYLLNING AV DISKMEDELSBEHÅLLAREN

5. VÄLJ PROGRAM OCH STÄLL IN LÄMPLIG CYKEL

Välj det program som är mest lämpligt för typen av disk och hur smutsig disken är (se PROGRAMBESKRIVNING) genom att trycka på knappen för valt PROGRAM.

Välj önskade tillval (se TILLVAL OCH FUNKTIONER). Inte alla tillval kan väljas med alla program.

6. START

Starta diskprogrammet genom att trycka på knappen START/Paus (lysdioden lyser) och stänga luckan inom 4 sek. När programmet startar avges ett pip. Ett larm ljuder om luckan inte stängs inom fyra sekunder. Öppna i så fall luckan, tryck på knappen START/Paus och stäng luckan igen inom 4 sek.

7. PROGRAMSLUT

En ljudsignal anger att diskprogrammet är slut och på displayen visas END (slut). Öppna luckan och slå av maskinen genom att trycka på knappen PÅ/AV.

Vänta några minuter innan disken tas ut - för att undvika brännskador. Töm korgarna och börja med underkorgen.

Maskinen slås automatiskt av när den har stätt stilla under en längre tid för att minimera elförbrukningen.

Om porslinet bara är något smutsigt, eller om det har sköljts med vatten innan det ställdes in i diskmaskinen, kan mängden diskmedel minskas i proportion.

ÄNDRA ETT PROGRAM SOM KÖRS

Om du har valt fel program kan du ändra det, under förutsättning att det precis har börjat. ÅTERSTÄLL maskinen: Håll knappen PÅ/AV intryckt i mer än 3 sek tills maskinen stängs av. Kontrollpanelen visar "0:01".

Stäng luckan och vänta tills avrinningscykeln är avslutad (cirka 1 minut). Öppna luckan och slå på maskinen igen med knappen PÅ/AV och välj ett nytt diskprogram och eventuella önskade alternativ. Starta programmet genom att trycka på knappen START/Paus och stänga luckan inom 4 sek.

LÄGGA IN MER DISK

Utan att stänga av maskinen ska du öppna luckan försiktigt för att undvika vattenstänk (lysdioden START/Paus) börjar blinka) (Se upp! Varm ånga!) och sätta in disken i diskmaskinen. Tryck på knappen START/Paus och stäng luckan inom 4 sekunder för att fortsätta programmet där det avbröts.

OAVSIKTLIGA AVBROTT

Om luckan öppnas under diskprogrammet, eller om strömmen bryts, så avbryts programmet. ENDAST OM DU TRYCKER PÅ knappen START/Paus och stänger luckan inom 4 sekunder kommer programmet att fortsätta där det avbröts.

RÅD OCH TIPS

TIPS

Innan korgarna fylles ska alla matrester avlägsnas från porslinet och glasen ska tömmas. Du behöver inte skölja diskgodset innan under rinnande vatten.

Placera porslinet så att det hålles ordentligt på plats och inte välter; och placera behållare med öppningen nedåt och de konkava/konvexa delarna snett, så att vattnet kan nå alla ytorna och flöda fritt.

VARNING: lock, handtag, serveringsfat och stekjärn hindrar inte spolarmarna från att rotera.

Placera eventuella mindre föremål i bestickkorgen.

Mycket smutsig disk och pannor ska placeras i underkorgen för i denna avdelning spolas vattnet med större kraft och ger bättre diskprestanda. När maskinen fyllts, kontrollera att spolarmarna kan rotera fritt.

OLÄMPLIGT DISKGODS

- Diskgods och bestick i trä.

- Ömtåliga dekorerade glas, konsthantverk och antikt porslin. Dekorationerna på dessa är inte beständiga.

- Delar i syntetmaterial som inte kan motstå höga temperaturer.

- Diskgods i koppar och tenn.

- Diskgods som har fläckar av aska, vax, smörjmedel eller bläck.

Färg på glasdekorationer och delar i aluminium/silver kan förändras och blekas under diskning. Vissa typer av glas (t.ex. kristallföremål) kan även bli ogenomskinliga efter ett antal diskcykler.

SKADOR PÅ GLAS OCH PORSLIN

- Använd endast glas och porslin som garanterats som maskindisksäkert av tillverkaren.

- Använd ett milt diskmedel som lämpar sig för glas och porslin för att undvika vita ränder på glasföremål.

- Avlägsna glas och porslin från diskmaskinen så snart diskcykeln avslutats.

TIPS FÖR ENERGIBESPARING

- När hushållets diskmaskin används enligt tillverkarens anvisningar förbrukar diskmaskinen vid diskning av porslin vanligtvis mindre energi och vatten än vid handdiskning.

- För att maximera diskmaskinens effektivitet rekommenderas att du startar diskprogrammet först när diskmaskinen är fulladdad. En full-laddad diskmaskin som laddats upp till den kapacitet som anges av till-verkaren kommer att leda till energi- och vattenbesparingar i hemmet. Information om korrekt insättning av porslin finns i kapitlet INSÄTTNING I KORGAR.

För en halvfull maskin rekommenderas det att använda speciella diskalternativ om de finns tillgängliga (Half load/ Zone Wash/ Multizone) (Halvfull/Zondisk/Multizon), så att du bara fyller på utvalda korgar. Felaktig insättning eller överbelastning av diskmaskinen kan öka resursanvändningen (såsom vatten, energi och tid, samt öka ljudnivån), vilket minskar rengörings- och torkprestandan.

- Manuell försköljning av porslin leder till ökad vatten- och energiförbrukning och rekommenderas inte.

HYGIENDISK

För att undvika lukt och avlagringar som kan samlas i diskmaskinen ska man köra ett högtemperaturprogram minst en gång i månaden. Använd en tesked diskmedel och kör det utan disk för att rengöra din apparat.

MOTSTÅNDSKRAFT MOT FROST

Om maskinen ställs på en plats där den kan utsättas för frost måste den tömmas helt på vatten. Stäng vattenkranen, skruva loss inlopps- och avloppsslangen och låt allt vatten rinna ut. Se till att avhärdningssystemet är fullt av löst regenereringssalt i saltbehållaren så att maskinen skyddas mot temperaturer ned till -20 °C. Om maskinen har förvarats under frostförhållanden måste man låta maskinen stå i en omgivningstemperatur på minst 5 °C i minst 24 timmar innan den används.

PROGRAMTABELL

Program	Programbeskrivning		Torkningsfas	NaturalDry ^a)	Tillgängliga tillval ^**	Diskprogrammets varaktighet (h:min) ^***	Vattenförbrukning (liter/ program)	Energiförbrukning (kWh/ program)
	Eko 50°- Eko-programmet är lämpligt för rengöring av en normalt nedsmutsad bordsservis. Det är det effektivaste programmet med avseende på den kombinerade energi- och vattenförbrukningen för denna användning och det används i överensstämmelse med EU:s lagstiftning om ekodesign.		√	√		3:30 9,5 0,76
	Snabb 45° - Programmet rekommenderas för begränsad mängd lättsmutsig disk utan intorkade matrester. Det här ingen torkfas.		-	√		0:30 - 0:40 10,5 - 15,0 0,55	- 0,65
	Kristall 45° - Program för ömtåliga föremål som är känsligare för höga temperaturer, t.ex. glas och koppar.		√	√		1:40 - 1:50 12,5 - 17,0 0,95	- 1,20
	Auto Intensiv 65° - Automatiskt program för väldigt smutsiga tallrikar och kastruller.	Funktionen känner av nedsmutsningsgraden och anpassar program met på motsvarande sätt. När sensorn känner av nedsmutsningsgra- den visas en animation i displayen och program- tiden uppdateras.	√	√		2:25 - 3:10 17,0 - 25,0 1,30	- 1,70
	Auto Blandat 55° - Automatiskt pro- gram för normalsmutsig disk med in- torkade matrester.		√	√		1:20 - 3:20 7,5 - 20,5 0,75	- 1,20
	Auto Snabb 50° - Automatiskt program för normal- och lättsmutsig disk. Var- dagsprogram som garanterar bra disk- och torkresultat på kort tid.		√	√		1:00 - 1:50 8,0 - 16,0 0,70	- 1,10
	Fördisk - Använd för att blötlägga disk som ska diskas vid se- nare tillfälle. Inget diskmedel ska användas med detta program.		-	√		0:12 4,5 0,10
	Självrengöring 65° - Program som ska användas för underhäll av diskmaskinen, som endast ska utföras när diskmaskinen är TOM med specifika tvättmedel utformade för diskmaskinsunderhäll.		-	-		1:15 12,7	1,10

EKO-programmets data har mätts i laboratorium enligt Europeisk Standard EN 60436:2020.

Notering för provlaboratorium: För information om villkoren för jämförelse provningen EN, skriv till e-postadress: [e-mail] Disken behöver inte förbehandlas för något av programmen.

*) Luckan öppnas innan programmet är klart. Detta för att förbättra torkeffektiviteten. Vänta med att tömma diskmaskinen tills tiden har nätt 00:00.
**) Inte alla alternativ kan användas samtidigt.
***) Värden som ges för andra program än Eco-programmet är endast vägledande. Den verkliga tiden kan variera beroende på många faktorer så som temperatur och tryck på inloppsvatten, rumstemperatur, diskmedelsmängd, mängd och typ av disk, diskens jämvikt, ytterligare valda alternativ och sensorkalibrering. Sensorkalibreringen kan öka diskmaskinens programtid upp till 20 min.

ALTERNATIV OCH FUNKTIONER

TILLVAL kan väljas/tas bort direkt efter att ha valt programmet genom att trycka på motsvarande knapp (om tillgänglig - lampan lyser) (se KONTROLLPANEL). Om ett alternativ inte är förenligt med det valda programmet (se PROGRAMTABELLEN), blinkar den motsvarande LED-lampan snabbt 3 gånger och pipsignaler hörs. Alternativet aktiveras inte. Ett tillval kan ändra tiden eller vatten- eller energiförbrukningen för programmet.

HALVFULL - Om det inte finns mycket disk att diska ska du använda HALVFULL för att spara på vatten, el eller tid beroende på vilket program som väljs. Kom ihåg att halvera diskmedelsmängden.

TYSTGÄENDE - Lämpar sig för användning av maskinen på natten. Detta tillval kan användas för att göra diskningen mer tystgående. Det kommer att öka programtiden beroende på vilket basprogram som valts.

STERI SKÖLJ - Det här alternativet kan användas för att sanitetsskölja disken. Temperaturen på den sista sköljningen höjs och antibakteriellt diskmedel läggs till för det valda programmet. Perfekt för att diska in och nappflaskor. Diskmaskinsluckan ska hållas stängd under hela rammet för att bakteriereducering ska kunna garanteras.

VARNING: Porslin och tallrikar kan vara extremt varma i slutet av programmet.

POWER CLEAN® - Tack vare de extra kraftstrålarna ger detta alternativ en mer intensiv i ett särskilt område i underkorgen. Detta tillval menderas för att diska kastruller och grytor (se avsnittet Power Clean®ing).

- EXTRA TORR - En högre temperatur under den sista sköljningen och en förlängd torkfas ger bättre torkning. Funktionen EXTRA TORR för att diskprogrammet förlängs.

AVKÄNNANDE - När sensorn känner av mängden smuts visas en animation på displayen (i ungefär 20 min) och programtiden uppdateras. Avkännandet avser diskens smutsnivå och är till-

gängligt för alla program (utom Eko) och justerar programmet i enlighet med detta.

STÄNGD VATTENKRAN - Larm - Blinkar när vatten inte tas in eller kranen är stängd.

FÖRDRÖJ - Programmets start kan fördröjas i en tid från 0:30 och 24 timmar.

1. Välj programmet och eventuella tillval. Tryck på fördröjningsknappen (flera gånger) för att senarelägga programstarten. Justerbar mellan 0:30 och 24 timmar. När inställningen 24 timmar är uppnådd trycker du på FÖRDRÖJ en gång till för att avaktivera fördröjningsfunktionen.

2. Tryck på knappen START/Paus och stäng luckan inom 4 sekunder. Timern börjar nedräkningen.

3. När tiden har gått släcks kontrollampan och programmet startar automatiskt.

Fördröjningsfunktionen kan inte ställas in när ett program redan har startat.

TID PÅ GOLVET - Ett ljus som projiceras på golvet visar hur lång tid det är kvar till slutet av programmet. Lampan släcks varje gång man öppnar luckan. Ljuset släcks i slutet av cykeln. Denna funktion är aktiv som standard, men kan avaktiveras i "INSTÄLLNINGSMENY".

NaturalDry - Det är ett konvektionstorksystem som automatiskt öppnar luckan under/efter torkfasen för att säkerställa perfekt torkning varje dag. Luckan öppnas vid den temperatur som är säker för dina köksmöbler, så luckan kommer inte att öppnas när alternativet STERI SKÖLJ är aktiverat. Ett specialutformat ångskydd i form av en skyddsfolie medföljer diskmaskinen. Information om hur du monterar skyddsfolien finns i INSTALLATIONSAN-VISNINGAR.

Denna funktion är aktiv som standard, men kan avaktiveras i "INSTÄLL-NINGSMENY".

AVKALKA – Larm - Det har upptäckts kalkavlagringar på maskinens inre komponenter. Kontrollera att Inställningen för vattnets hårdhet är på rätt värde och att det finns salt i saltbehållaren (se "FÖRSTA ANVÄNDNING"). Använd sedan en avkalkningsprodukt (WPro-märket rekommenderas) med programmet Självrengöring. Efter en lyckad avkalkning visas inte längre symbolen.

Om ovanstående åtgärder inte utförs kommer produktens prestanda att försämras.

Varningen AVKALKA börjar blinka och larmet «dES» visas på displayen. Om ingen åtgård fortfarande vidtas kommer maskinen bara att tillåta att ett visst antal cykler startas (anges under larmvisningen «dES»). Därefter kommer den att BLOCKERAS för att förhindra skador på komponenterna, och endast programmet Självrengöring kommer att vara tillgängligt. Efter en fullständig avkalkning kan produkten köras igen. Vid extremt stora mängder kalk kan avkalkning behöva utföras två gånger för att vara effektiv.

STÄLLA IN DISKGODSET

KAPACITET: 15 standardkuvert

BESTICKKORG

Den tredje korgen har utarbetats för bestick. Placera besticken som på bilden.

Genom att placera besticken på avständ från varandra är det lättare att

plocka ur dem efteråt och ger bättre disk- och torkresultat. Knivar och andra redskap med vassa kanter ska placeras i bestickkorgen med spetsen vänd nedåt.

Bestickkorgen är försedd med två skjutvagnar för att optimera utrymmet i underkorgen och tillåta att placera höga föremål i överkorgen.

ÖVERKORG

Placera ömtålig och lätt disk här: glas, koppar, tefat, låga salladsskålar.

Överkorgen är försedd med uppfällbara stöd som kan användas i lodrätt läge för placering av tefat/efterrättstallrikar eller i det nedre läget för att ställa in skålar och matlådor.

(exempel på fyllning av överkorgen)

JUSTERA HÖJDEN PÅ ÖVERKORGEN

Höjden på överkorgen kan justeras: i högt läge för att placera skrymmande föremål i underkorgen och i lägt läge för att utnyttja de fällbara koppställen och skapa större utrymme uppåt och undvika kontakt med diskgodset som placerats i underkorgen.

Överkorgen är försedd med en Justeringsmekanism för överkorgen (se bild). Lyft korgen utan att trycka på spakarna genom att ta tag i korgens sidor och släpp när korgen är stabil i sitt övre läge. För att sätta tillbaka den i det nedre läget, tryck på spakarna (A) på korgens sidor och flytta korgen nedåt.

Vi rekommenderar att du inte justerar höjden på korgen när den är full. Höj eller sänk ALDRIG korgen bara på ena sidan.

FÄLLBARA KOPPSTÄLL MED JUSTERBART LÄGE

Sidokoppställningarna kan vikas in eller ut för att optimera placerinen av kärl i korgen. Vinglas kan placeras säkert i de vikbara koppställningarna genom att man för in glasens fot i de motsvarande springorna. Beroende på modell:

Om överkorgen är i det höga läget kan klaffarna inte vara vertikala.

Beroende på modell:

- för att vika ut ställningarna måste de skjutas upp och roteras eller släppas upp från fästena och dras ner.

- för att vika in ställningarna måste de roteras och skjutas ner eller dras upp och knäppas fast i fästena.

För grytor, lock, tallrikar, salladsskålar, bestick o.s.v. Stora tallrikar och lock placeras bäst på sidorna för att undvika kontakt med spolarmen. Underkorgen är försedd med uppfällbara stöd som kan användas i lodrätt läge för placering av tallrikar eller i vägrätt läge (nedsänkta) för att lättare ställa in grytor och salladsskålar.

(exempel på fyllning av underkorgen)

POWER CLEAN®

Power Clean ^® använder sig av speciella vattenstrålar i den bakre delen av diskrummet för att diska smutsig disk mer intensivt. Underkorgen har en Utrymmeszon, ett särskilt utdragbart stöd på korgens baksida som kan användas för att hålla stekjärn eller bakplåtar i upprätt läge så att de tar mindre plats.

När grytor/pannor placeras vända mot Utrymmeszon-enheten ska man aktivera POWER CLEAN® på panelen.

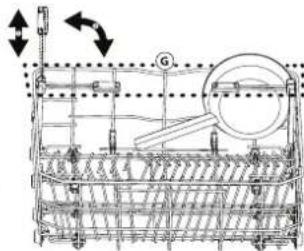

Användning av Power Clean*:

1. Justera Power Clean®-området (G) genom att fälla ned det bakre tallriksstället för att få plats med kastruller.

2. Placera kastruller och stekpannor i Power Clean®-området med vertikal lutning. Kastrullerna måste lutas mot spolmun-styckena i Power Clean®området.)

VIKTIGT: Dra alltid ut apparatens elkontakt vid rengöring och underhåll. Använd aldrig eldfarliga vätskor vid rengöring.

RENGÖRA DISKMASKINEN

Märken på insidan av maskinen kan avlägsnas med hjälp av en trasa som fuktats med vatten och lite ättika.

Maskinens utvändiga ytor samt kontrollpanelen kan rengöras med en trasa som inte repar och som fuktats med vatten. Använd inte lösningsmedel eller slipande rengöringsmedel.

Låt alltid maskinens lucka stå öppen för att undvika att det formas fukt som står kvar i maskinen.

Rengör tätningarna runt luckan samt diskmedelsbehållarna regelbundet med en fuktig svamp. På så sätt undviker man att det fastnar matrester i tätningarna, som är den främsta orsaken till att det formas obehaglig lukt.

KONTROLLERA VATTNETS TILLOPPSSLANG

Kontrollera regelbundet att inloppsslangen inte är skör och uppvisar sprickor. Om den är skadad ska du byta ut den mot en ny slang från vår kundservice eller din specialiserade återförsäljare. Beroende på typ av slang:

Om inloppsslangen har genomskinlig mantel ska du regelbundet kontrollera om den har lokala färgförstärkta punkter. Om så är fallet kan slangen ha en läcka och måste då bytas ut.

För vattnets stoppslangar: kontrollera det lilla inspektionsfönstret för säkerhetsventilen (se pilen). Om den är röd har vattnets stoppfunktion aktiverats och slangen måste bytas ut mot en ny. För att skruva loss denna slang, tryck på frigöringsknappen medan du skruvar loss slangen.

RENGÖRING AV TILLOPPSSLANGEN

Om vattenslangarna är nya, eller om de använts under en längre tid, låt vattnet rinna för att försäkra dig om att det är rent och fritt från föroreningar innan nödvändiga kopplingar utförs. Om denna försiktighetsåtgård inte vidtas kan vatteninloppet blockeras och diskmaskinen skadas.

RENGÖRING AV FILTERENHETEN

Rengör filterenheten regelbundet så att filtren inte igensätts och avloppsvattnet rinner ut som det ska.

Användning av diskmaskin med tilltäppta filter eller främmande föremål i filtreringssystem eller sprayarmar kan orsaka funktionsfel på enheten, vilket kan leda till sämre prestanda, buller eller en högre resursanvändning. Filterenheten består av tre filter som avlägsnar matrester från diskvattnet och sen låter vattnet återcirkulera. De måste rengöras om du vill uppnå bästa resultat för varje diskning.

Diskmaskinen får inte användas utan filter eller om filtret sitter löst.

Kontrollera filterenheten och rengör den noga vid behov under rinnande vatten med en icke-metallisk borste åtminstone en gång per månad eller efter 30 program. Följ instruktionerna nedan:

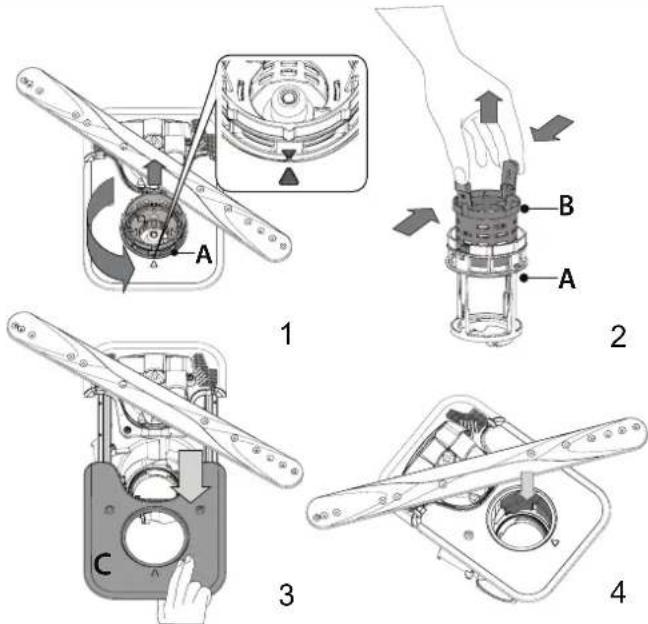

1. Vrid det runda filtret A moturs och dra ut det (Figur 1). Det är viktigt att de två trianglarna som visas på den inzoomade bilden möts när du sätter tillbaka filtret.
2. Avlägsna det skälformade filtret B genom att trycka lätt på sidoflikarna (Figur 2).
3. Låt det rostfria platta filtret C glida ut (Figur 3).
4. Om du hittar främmande föremål (som trasigt glas, porslin, ben, fruktfrön etc.), avlägsna dem försiktigt.
5. Kontrollera fällan och ta bort eventuella matrester. TA ALDRIG BORT diskcykelns pumpskydd (visas med en pil) (Figur 4).

Efter rengöring av filtren, montera tillbaka filterenheten på plats på rätt sätt detta är nödvändigt för att man ska kunna bibehålla diskmaskinens effektivitet.

I vissa fall kan matrester fastna på spolarmarna och blockera hålen som vattnet spolas ut genom. Det rekommenderas därför att man kontrollerar spolarmarna lite då och då och rengör dem med en liten icke-metallisk borste.

För att ta bort den övre spolar- men måste även grenröret av- lägsnas.

Den nedre spolarmen kan tas bort genom att dra den uppåt och vrida den moturs. Spolarmen monteras tillbaka genom att trycka den nedåt och vrida den medurs.

FELSÖKNING

Om din diskmaskin inte fungerar ordentligt, kontrollera om problemet kan lösas genom att gå igenom följande lista. För andra fel eller problem, kontakta auktoriserad kundservice. Kontaktinformationen finns i garantihäftet. Reservdelar kommer att vara tillgängliga i en period på antingen upp till 7 eller upp till 10 år, beroende på de specifika lagkraven.

PROBLEM MÖJLIGA ORSAKER ÅTGÄRDER
Saltlampan är tänd	Saltbehållaren är nästan tom.	Fyll på salt i behållaren (se PÄFYLLNING AV SALTBEHÅLLAREN för mer information). Kontrollera vattenhärdhetens inställning om nödvändigt (se VATTENHÅRDHETSTABELL).
Saltlampan blinkar	Saltbehållaren är tom.	Fyll på salt i behållaren så snart som möjligt. Om maskinen används utan salt kan dess inre komponenter skadas.
Spolglanslam- pan är tänd eller blinkar	Spolglansbehållaren är tom. (Spolglan- slampan kan fortsätta att vara tänd en kort stund).	Fyll på spolglans i behållaren (se PÄFYLLNING AV SKÖLJMEDELSBEHÅLLARE för mer information).
Avkalknings- lampan är tänd eller blinkar: larmet „dES” visas.	Kalkavlagringar samlas på maskinens inre komponenter.	Avkalka genast maskinen med hjälp av Självrengöringsprogrammet och en kom- mersiellt tillgänglig avkalkningsprodukt (se TILLVAL OCH FUNKTIONER). Fyll behålla- ren med salt. Kontrollera vattenhärdhetens inställning. Om maskinen inte avkalkas kommer den att sluta fungera.
Diskmaskinen startar inte eller svarar inte på knapptryck.	Maskinen har inte anslutits till elnätet på rätt sätt.	För in kontakten i uttaget.
	Strömavbrott.	Av säkerhetsskäl startar inte diskmaskinen automatiskt när strömmen återställs. Öpp- na diskmaskinens lucka, tryck på knappen START/Paus och stäng luckan inom 4 sek.
	Diskmaskinsluckan är inte stängd. Stiftet för NaturalDry är inte indraget.	Tryck hårt på luckan tills du hör ett „klick“.
	Programmen avbryts om luckan är öppen i mer än 4 sekunder.	Tryck på START/Paus och stäng luckan inom 4 sekunder.
	Kontrollpanelen svarar inte eller F6 E1 visas.	Slå av maskinen genom att trycka på På-Av/Återställ knappen, slå sedan på den efter cirka en minut och starta om programmet. Om problemet kvarstår, ta ut maskinens elkontakt och sätt in den igen efter 1 minut.
Diskmaskinen töms inte. Dis- playen visar: F7 E3 eller F9 E1	Filtret är igensatt av matrester eller kalk.	Rengör filtret och avkalka maskinen (se RENGÖRING AV SPOLARMARNA och INSTRUK- TIONER FÖR AVKALKNING).
	Avloppsslangen är vikt. Kontrollera avloppss	angen (se INSTALLATIONSINSTRUKTIONER).
	Diskhons avloppsrör är blockerat. Rengör dis	skhons avloppsrör.
Diskmaskinen bullrar för mycket.	Disken skramlar mot varandra. Placera porslinet rätt (se STÄLLA IN DISKGODSET).
	Det finns för mycket skum.	Diskmedlet har inte doserats rätt, eller är inte lämpligt för användning i diskmaskin (se FYLLA PÅ DISKMEDELSBEHÅLLAREN). Starta om det aktuella programmet genom att stänga av diskmaskinen och sedan slå på den igen, välja ett nytt program, trycka på START/Paus och stänga luckan inom 4 sekunder. Fyll inte på något diskmedel.
	Porslinet har inte placerats rätt. Placera porslinet rätt (se STÄLLA IN DISKGODSET).
	Filtret är igensatt av matrester eller kalk. Rengör filterenheten (se SKÖTSEL OCH UNDERHÅLL).
Diskken blir inte ren.	Porslinet har inte placerats rätt. Placera porslinet rätt (se STÄLLA IN DISKGODSET).
	Spolarmarna kan inte rotera fritt, de hindras av disken.	Placera porslinet rätt (se STÄLLA IN DISKGODSET). Kontrollera att överkorgen sitter på rätt plats och justera den (höj den) om nödvändigt.
	Diskprogrammet är för milt. Välj ett lämpligt diskprogram (se PROGRAMTABELL).
	Det finns för mycket skum.	Diskmedlet har inte doserats rätt, eller är inte lämpligt för användning i diskmaskin (se PÄFYLLNING AV DISKMEDELSBEHÅLLAREN).
	Spolglansbehållarens lock är inte ordentligt stängt.	Kontrollera att locket till spolglansbehållaren är stängt.
	Filtret är igensatt av matrester eller kalk.	Rengör filtret och avkalka maskinen (se RENGÖRA FILTERENHETEN).
	Saltbehållaren är tom. Fyll saltbehållaren (se PÄFYLLNING AV SALTBEHÅLLAREN).
Diskmaskinen tar inte in vatten. Displayen visar: H20 med änd lampa och ett ljudlarm avges.	Inget vatten i vattenledningen eller stängd kran.	Kontrollera att det finns vatten i vattenledningen eller att kranen är öppen.
	Vatteninloppsslangen är vikt.	Kontrollera inloppsslangen (se INSTALLATION). Öppna diskmaskinens lucka, tryck på knappen START/Paus och stäng luckan inom 4 sek.
	Silen i vatteninloppsslangen är igensatt. Den måste rengöras.	Kontrollera och rengör silen i vatteninloppsslangen. Öppna diskmaskinens lucka, tryck på knappen START/Paus och stäng luckan inom 4 sek.
Diskmaskinen avslutar program- met för tidigt. Displayen visar: F8 E3	Filtret är igensatt av matrester eller kalk.	Rengör filtret och avkalka maskinen (se RENGÖRING AV SPOLARMARNA och INSTRUK- TIONER FÖR AVKALKNING).
	Avloppsslangen är placerad för lågt eller sugs in i hemavloppssystemet.	Kontrollera om änden på avloppsslangen är placerad på rätt höjd (se INSTALLATION). Kontrollera om den sugs in i hemavloppssystemet och montera en sifonbrytare/luft- ventil om nödvändigt.
	Det finns för mycket skum.	Diskmedlet har inte doserats rätt, eller är inte lämpligt för användning i diskmaskin (se PÄFYLLNING AV DISKMEDELSBEHÅLLAREN).
	Luft i vattentillförseln. Kontrollera vattenförsörjningen för läckor eller andra problem med luftinsläpp.
Disken blir inte helt torr.	Det saknas spolglans eller för låg dosering.	Se till att spolglansbehållaren är full (se PÄFYLLNING AV SKÖLJMEDELSBEHÄLLARE). All In One-tabletter ger inte lika bra torkeffekt som vid användning av flytande spolglans.
	Disken plockades ur efter att luckan öppnats automatiskt men innan programmet hade avslutats.	Se till att programmet har avslutats innan du börjar ta ut disken (se DAGLIG ANVÄNDNING) eller är tom). För ännu bättre torkresultat rekommenderas att låta disken vara kvar i diskmaskinen med luckan öppen i ytterligare 15 minuter efter att programmet har avslutats.
	Disken sitter för platt.	Om det finns vattenpölar i hålrummen i koppar, muggar eller skålar kan du försöka ställa in disken (särskilt i överkorgen) på så sätt att större mängder vatten kan droppa ner innan torkningen börjar.
	Torkfasen ingår inte i det valda programmet.	Kontrollera i PROGRAMTABELL om det valda programmet har någon torkfas. Ett program utan torkfas kanske inte ger önskad torkeffekt, så det rekommenderas att ändra programvalet till ett program med torkfas.
	Disken är gjord av non-stick material eller plast.	Det är normalt att några vattendroppar finns kvar på sådant material.
Tallrikar och glas har blå ränder eller blåaktiga fläckar.	För hög spolglansdosering. Ställ in doseringen på ett lägre värde.
Tallrikar och glas är täckta av kal-kavlagringar eller vitaktig beläggning.	Saltbehållaren är tom.	Fyll på salt i behållaren så snart som möjligt. Om maskinen används utan salt kan dess inre komponenter skadas.
	Vattenhårdheten har ställts in på ett för lågt värde.	Ställ in på ett högre värde (se VATTENHÄRDHETSTABELL).
	Locket till saltbehållaren är inte ordentligt stängt.	Kontrollera och stäng locket på saltbehållaren.
	Spolglansbehållaren är tom eller doseringen av spolglans är för låg.	Fyll på spolglans i behållaren och kontrollera inställningen av dosering (för mer information - se PÄFYLLNING AV SKÖLJMEDELSBEHÄLLARE).
Diskmaskinen visar F8 E5	Ventilen är blockerad eller trasig. Stäng vattenkranen om möjligt. Bryt inte strömförsörjningen. Kontakta service.
Diskmedelsläckage.	Beror på typen av flytande diskmedel som används och kan förvärras om alternativet "fördröjd start" är aktiverat.	Mindre läckage orsakar inte problem på maskinen och kan undvikas genom att byta typ av flytande diskmedel eller använda diskmedelstabletter.

Du kan få åtkomst till regelverk, standarddokumentation, beställning av reservdelar och ytterligare produktinformation genom att:

- Använd QR-koden på din produkt.

- Besöka vår hemsida docs.whirlpool.eu/docs och parts-selfservice.europeanappliances.com

- Eller, genom att kontakta vår kundservice (Se telefonnumret i garantihäftet).

När du kontaktar vår kundservice, ange koderna som står på produktens typskylt.

Modellinformationen kan hämtas med QR-koden som finns på energietiketten. Etiketten innehåller också modellidentifieraren som kan användas för att konsultera registerportalen på https://eprel.ec.europa.eu.
