BRUKSANVISNING EVCB03 IFM
Infokort
ecolink / ecolink fast connect
ecolink-kontakt
Fig. 1: Installation av ecolink-anslutningsdon
▶ Koppla anslutningsdonet till enheten (A).
▶ Se till att kodningen är korrekt placerad när du gör detta.
För M12-anslutningsdon anger pilen positionen för styrspåret (a).
▶ Dra åt kopplingsmuttern för hand för att säkerställa den angivna skyddsklassen (B).
(Valfritt) För användning i krävande miljöer och med ökad stöt- och vibrationsbeständighet:
▶ Dra åt kopplingsmuttern ytterligare ett steg med hjälp av en skiftnyckel. Se till att inte överskrida det maximala åtdragningsmomentet (→ datablad) för motstycket.
Fig. 2: Demontering av ecolink-anslutningsdonet
▶ Tryck anslutningsdonet mot enheten och lossa samtidigt på kopplingsmuttern (A).
▶ Koppla bort anslutningsdonet från enheten (B).
ecolink fast connect
UPPMÄRKSAMMA
Använd endast anslutningsdon med gångade hylsor.
▷ Användning av olämpliga anslutningsdon kan skada terminalerna.
Fig. 3: ecolink Fast Connect-installation
▶ Använd inte olämpliga anslutningsdon (A).

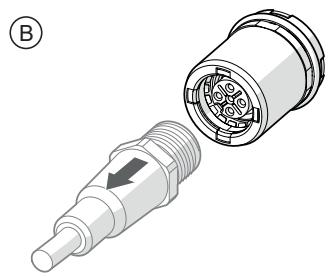

▶ Tryck in anslutningsdonets gängade hylsa i enheten (B).
▶ Tryck förbi fjäderns motstånd tills ändläget (C) nås.
Fig. 4: Demontering av ecolink fast connect
▶ Tryck anslutningsdonet mot enheten och lossa samtidigt på kopplingsmuttern (A).
▶ Koppla bort anslutningsdonet från enheten (B).
