Typ av produkt	Högtryckstvätt
Märke	Kärcher
Modell	HD 10/25-4 S ST Classic
Mått (B × D × H)	720 × 522 × 418 mm
Driftsvikt	54,4 kg
Elanslutning	400 V, 3~, 50 Hz, 16 A (säkring C)
Ansluten effekt	8,8 kW
Arbetstryck	25 MPa (250 bar)
Max. övertryck	31 MPa (310 bar)
Vattenflöde	16,67 l/min
Max. ingående vattentryck	1 MPa (10 bar)
Max. ingående vattentemperatur	60 °C
Min. ingående vattenflöde	20 l/min
Pumpolja typ	Motorolja SAE 15W-40
Pumpoljevolym	0,65 l
Säkerhetsanordningar	Tryckvakt, recirkulationsventil, motorskydd, lindningsskyddskontakt
Regelbundet underhåll	Rengör finfilter varje vecka; byt olja var 500:e timme
Ingående tillbehör	Högtrycksmunstycke, EASY!Lock-lans, högtryckspistol, högtrycksslang
Garanti	Enligt lokala villkor; kontakta återförsäljaren
Överensstämmelsenormer	CE, EN 60335-2-79, EN 55014, etc.

Vanliga frågor - HD 10/25-4 S ST Classic Kärcher

Hur använder man rengöringsmedel med Kärcher HD 10/25-4 S ST Classic?

Använd tillvalstillbehör som doseringsenhet, rengöringsinsprutare eller en skumlans med hink. Följ rengöringsmedelstillverkarens anvisningar och skölj skumlansen med rent vatten efter användning.

Vilken typ av olja ska användas till högtryckspumpen?

Använd en motorolja av klass SAE 15W-40. Oljevolymen är 0,65 liter. Kontrollera oljenivån regelbundet med oljesticka med avtappningsventil.

Hur tömmer man pumpoljan?

Stäng av apparaten, låt den svalna, placera ett kärl under avtappningsskruven, skruva loss den med en skruvnyckel, låt oljan rinna ut, byt tätningen, skruva åter i och fyll med ny olja. Oljebyte rekommenderas var 500:e timme.

Vad gör man om apparaten inte bygger upp tryck?

Kontrollera högtrycksmunstycket (storlek och renhet), lufta apparaten, rengör finfiltret och se till att vattentillförseln är tillräcklig (min. 20 l/min). Om problemet kvarstår, kontakta kundtjänst.

Hur luftar man apparaten?

Skruva loss högtrycksmunstycket, låt apparaten rinna tills inga luftbubblor syns, stäng av apparaten, skruva sedan tillbaka munstycket. Upprepa vid behov.

Vilka är de viktigaste säkerhetsåtgärderna?

Rikta aldrig högttrycksstrålen mot personer, djur, elektrisk utrustning eller apparaten själv. Använd skyddsutrustning. Använd en systemseparator om ansluten till dricksvattennätet.

Hur förvaras apparaten på vintern för att undvika frost?

Töm apparaten och tillbehören helt på vatten. Om frostfri förvaring inte är möjlig, pumpa in glykolbaserat frostskyddsmedel i apparaten (1 minuts drift). Förvara i ett frostfritt utrymme.

Vilket är maximalt arbetstryck?

Arbetstrycket med standardmunstycke är 25 MPa (250 bar). Högsta tillåtna övertryck är 31 MPa (310 bar). Överskrid inte dessa värden.

Hur rengör man finfiltret?

Stäng vattentillförseln, tryckavlasta apparaten, skruva loss kopplingsmuttern, ta bort finfiltret från huset, skölj med rent vatten eller blås rent med tryckluft, sätt sedan tillbaka.

Var hittar man reservdelar och tillbehör?

Använd endast originaltillbehör och reservdelar från Kärcher. Besök www.kaercher.com eller kontakta din återförsäljare.

BRUKSANVISNING HD 10/25-4 S ST Classic Kärcher

Avsedd användning.... 70

Miljöskydd 71

Tillbehör och reservdelar.... 71

Leveransens omfattning.... 71

Säkerhetsinformation 71

Maskinbeskrivning....71

Montering 72

Elanslutning....73

Vattenanslutning.... 73

Manövrering 73

Transport....74

Förvaring 74

Skötsel och underhåll.... 75

Hjälp vid störningar 76

Garanti 76

Tekniska data 76

EU-försäkran om överensstämmelse.... 77

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Avsedd användning

Denna högtryckstvätt får endast användas för följande arbeten:

- Rengöring med högtrycksstråle utan rengöringsmedel (t.ex. av fasader, terrasser, trädgårdsredskap)

- Rengöring med lågtrycksstråle och rengöringsmedel (t.ex. av maskiner, fordon, byggnadsverk, verktyg)

Tillvalstillbehör krävs, t.ex. doseringsenhet, rengöringsmedelinjektor, behållarskumlans.

För den mest envisa smutsen rekommenderar vi tillbehöret smutsfräs.

OBSERVERA

Risk för skador på grund av bristfällig smörjning!

Om maskinen står eller hänger snett kan högtryckspumpen skadas på grund av otillräcklig smörjning.

Använd endast maskinen om står vågrätt med stativen på plan mark eller i samma orientering efter väggmontering.

Använd inte maskinen med servostyrningstillbehör.

Gränsvärden för inflödesvatten

OBSERVERA

Risk för skador på grund av olämpligt inflödesvatten!

Inflödesvatten vars egenskaper och ingående ämnen överskrider de tillåtna gränserna orsakar för tidigt slitage resp. avlagringar i maskinen.

Använd endast rent inflödesvatten (inklusive återvunnet vatten) vars egenskaper och ingående ämnen ligger inom de tillåtna gränsvärdena.

För inflödesvattnet gäller följande gränsvärden:

• pH-värde: 6,5-9.5

- Elektrisk ledningsförmåga: Färskvattnets ledningsförmåga + 1 200 μS/cm, max. ledningsförmåga 2 000 μS/cm

• Ämnen som kan avsättas (provvolym 1 l, avsättningstid 30 minuter): < 0,5 mg/l
• Ämnen som kan filtreras bort: < 50 mg/l, inga abrasiva ämnen
  • Kolväten: < 20 mg/l
  • Klorid: < 300 mg/l
  • Sulfat: < 240 mg/l
  • Kalcium: < 200 mg/l
• Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
  • Järn: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
• Koppar: < 2 mg/l
  • Aktivt klor: < 0,3 mg/l
  • Fri från dålig lukt

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Säkerhetsinformation

• Läs igenom säkerhetsinformationen 5.951-949.0 innan maskinen tas i drift för första gången.
• Följ de nationella föreskrifterna för högtryckstvättar.
• Följ de nationella föreskrifterna för olycksförebyggande. Högtryckstvättar måste kontrolleras regelbundet. Kontrollresultatet måste dokumenteras skriftligen.
• Genomför inte några ändringar av maskin och tillbehör.

Symboler på maskinen

Maskinen får inte anslutas direkt till drickvat- tennätet.

Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva maskinen. Skydda maskinen mot frost.

Säkerhetsanordningar

⚠FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Säkerhetsanordningarna ställs in och plomberas på fabriken. Endast kundtjänst gör inställningar.

Tryckkontakt

Tryckkontakten kopplar från högtryckspumpen när avdragsspaken på spolhandtaget släpps och högtrycksstrålen stoppas.

Om man rör avdragsspaken kopplas pumpen till igen.

Överströmningsventil

När vattenmängden minskas med tryck- och mängdregleringen öppnas överströmningsventilen och en del av vattnet rinner tillbaka till pumpens sugsida.

Motorskyddsbrytare

Vid för hög strömförbrukning stänger motorskyddsbrytaren av maskinen.

Lindningsskyddskontakt

Lindningsskyddskontakten i pumpdrivningens motor-lindning stänger av motorn vid termisk överbelastning.

Maskinbeskrivning

Maskinöversikt

Bild A

① Kopplingsmutter
② Högtrycksmunstycke
③ Strålrör EASY!Lock Classic
④ Spolhandtag EASY!LOCK Classic
5 Säkerhetsspärr
⑥ Avdragsspak
⑦Högtrycksslang EASY!Lock Classic
⑧ Maskinens strömbrytare
⑨ Maskinram
⑩Tryck- och mängdreglering
⑪Högtrycksanslutning EASY!Lock
⑫Vattenanslutning
⑬Nätkontakt
⑭Strömkabel
⑮Stativ (4 st.)
16 Oljenivåindikering
⑰Oljeavtappningsskruv
18 Upphängningsögla
⑲Finfilter
20Plugg
21 Tillbehörsfack
22 Typskylt (högtryckspump)
23 Oljemätsticka med avluftningsventil
24 Typskylt (maskin)

Färgmärkning

• Manövreringselement för rengöringsprocessen är gula.
• Manövreringselement för underhåll och service är ljusgrå.

Montering

Ansluta eller ställa upp maskinen

Maskinen är lämplig för väggmontering eller som stående maskin.

Väggmontering

⚠️FARA

DANGER Livsfara och risk för skador på grund av att maskinen faller!

Om maskinen faller råder livsfara och risk för skador.

Montera endast maskinen på lämpliga väggar med bärförmåga.

Ta hänsyn till maskinens vikt vid montering. Använd lämplig lyftutrustning eller anlita medhjälpare.

Använd lämpliga fästelement och var uppmärksam på korrekt montering.

Om du är osäker, låt en person med sakkunskaper utföra monteringen.

OBSERVERA

Risk för skador på grund av frost!

En apparat som inte har tömts helt kan skadas på grund av frost.

Skydda maskinen mot frost.

Använd resp. förvara maskinen på en frostfri plats.

Töm apparaten och tillbehöret helt innan de ställs un- dan.

1. Kontrollera väggens bärförmåga med hänsyn till maskinens vikt, se kapitel Tekniska data.

2. Kontrollera utrymmesförhållandena med hänsyn till maskinens mått och motsvarande spel på alla sidor, se kapitel Tekniska data.

3. Välj lämpliga fästelement och fäst maskinen vägrätt på en lodrät vägg.

För mått och avstånd för upphängningsöglorna, se skiss.

Bild E

Golvmaskin

1. Ställ maskinen på ett plant, vägrätt och fast underlag på de fyra stativen.

Ansluta högtryckssidan till ett fast installerat rörledningsnät

Hänvisning

Vid installationen måste nationellt gällande föreskrifter för fast installerade högtrycksrengöringssystem följas. Vid montering måste specifikationerna i VDMA-enhetsblad 24416 "Högtryckstvättar, fast installerade högtrycksrengöringssystem, villkor, krav, installation, provning" följas (erhålls från Beuth Verlag, Köln, www.beuth.de).

OBSERVERA

Risk för skador på grund av tryckförlust!

Om tryckförlusten i högtrycksrörledningsnätet är större än i den 10 m långa standardhögtrycksslangen kan högtryckspumpen skadas på grund av överbelastning. Montera ett motsvarande större högtrycksmunstycke för att kompensera för den större tryckförlusten.

1. Dra det fast installerade rörledningsnätet med så få riktningsändringar som möjligt.

Hänvisning

Observera rörledningarnas minsta tvärsnitt: DN 15 ( 12 ).

1. Dra rörledningsnätet för utjämning av tryck- och värmeexpansion med dämpade lösa och fasta klämmor.

OBSERVERA

Risk för skador på grund av vibrationer!

Om maskinen är ansluten till högtrycksrörledningsnätet med en styv ledning kan vibrationer orsaka skador på maskinen resp. högtrycksrörledningsnätet.

Anslut endast maskinen till högtrycksrörledningsnätet med en högtrycksslang.

1. Anslut maskinen till rörledningsnätet med en högtrycksslang.

Hänvisning

Observera högtrycksslangledningens minsta tvärsnitt:

Maskin Min. ∅ högtrycksslangled-ning nominell diameter DN (tum)
HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic	DN 8 ( 14 ")
HD17/15-4 S ST Classic DN	10 ( 38 ")

Montera oljemätstickan med avluftningsventil

OBSERVERA

Risk för skador på grund av undertryck eller övertryck!

Om pluggen inte byts ut mot oljemätstickan med avluftningsventil före idrifttagning kan högtryckspumpen skadas.

Var noga med att byta ut pluggen mot oljemätstickan med avluftningsventil.

1. Skruva ut pluggen och kassera den.

Bild B

① Plugg

② Oljemätsticka med avluftningsventil

1. Skruva in och dra åt oljemätstickan med avluftningsventil.

Kontrollera / korrigera högtryckspumpens oljenivå

OBSERVERA

Risk för skador på grund av bristfällig smörjning resp. olämpliga smörjmedel!

En otillräcklig oljepåfyllningsmängd eller användning av olämpliga smörjmedel kan skada högtryckspumpen.

Före idrifttagning, se till att oljenivån i högtryckspumpen är tillräcklig och fyll endast på lämpliga smörjmedel.

OBSERVERA

Risk för skador på grund av vatten i oljan!

Om oljan är mjölkaktig finns det vatten i oljan som skadar högtryckspumpen.

Använd inte maskinen med mjölkaktig olja.

Kontakta Kärcher Service.

1. Ställ maskinen vågrätt, se kapitel Ansluta eller ställa upp maskinen.

Kontrollera högtryckspumpens oljenivå på oljeni-väindikatorn

1. Kontrollera oljenivån på oljenivåindikatorn, den måste vara i mitten av siktglaset.

Fyll långsamt på olja vid behov, specifikationer finns i kapitel Tekniska data.

Kontrollera högtryckspumpens oljenivå med oljemätstickan med avluftningsventil

1. Skruva loss oljemätstickan med avluftningsventil och torka av med en ren, luddfri trasa.

2. För in oljemätstickan med avluftningsventil i borrhålet, skruva den inte.

Bild C

1. Dra ut oljemätstickan med avluftningsventil och läs av oljenivån, den måste ligga mellan markeringarna MIN och MAX.

Fyll långsamt på olja vid behov, specifikationer finns i kapitel Tekniska data.

1. Efter varje kontakt med olja, tvätta händerna noggrant med tvål och vatten.

Montera tillbehör

Hänvisning

EASY!Lock-systemet kopplar samman komponenter snabbt och säkert via en snabbgänga med bara en vridning.

1. Anslut strålröret till spolhandtaget och dra åt kopplingsmuttern för hand (EASY!Lock). Bild D

2. Sätt fast högtrycksmunstycket på strålröret.

3. Montera kopplingsmuttern och dra åt för hand (EASY!Lock).

4. Anslut högtrycksslangen till spolhandtaget och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

Elanslutning

⚠️FARA

Risk för skador på grund av elektrisk stöt

Anslut maskinen till elnätet med en kontakt. Det är förbjudet med en anslutning till elnätet som inte går att bryta. Kontakten syftar till att bryta anslutningen till nätet.

Anslut bara maskinen till växelström.

Använd en förlängningskabel med tillräckligt tvärsnitt (se "Tekniska data").

Rulla av förlängningskabeln helt från kabeltrumman.

1. Linda upp nätkabeln och lägg den på golvet.

2. Sätt in strömkontakten i eluttaget.

Vattenanslutning

Anslutning till en vattenledning

⚠️VARNING

Hälsofara vid drift utan systemseparerare!

Vid drift utan uppströms systemseparerare råder häls- orisk på grund av att förorenat vatten återflödar till dricksvattennätet.

Följ föreskrifterna från vattenverket.

Använd inte maskinen i dricksvattennätet utan system-separerare.

Använd en systemseparerare från KÄRCHER eller alternativt en systemseparerare i enlighet med EN 12729 typ BA. Vatten som har passerat en systemseparerare gäller inte längre som drickbart.

Anslut alltid systemseparerare till vattenförsörjningen och aldrig direkt till maskinens vattenanslutning.

1. Kontrollera om trycket, temperaturen och mängden inflödesvatten samt vatteninloppsslangens mått uppfyller kraven, se kapitel Tekniska data.

2. Anslut systemsepareraren och maskinens vattenanslutning till en vatteninloppsslang.

3. Öppna vattentillflödet.

Suga upp vatten ur behållaren

1. Skruva fast sugslangen med filtret på vattenanslutningen (beställningsnummer av filter, se kapitel Tekniska data).

2. Avlufta maskinen (se kapitel Avlufta maskinen).

Avlufta maskinen

1. Skruva loss högtrycksmunstycke från strålröret.

2. Kör maskinen tills vattnet kommer ut utan blåsor.

3. Vid problem med avluftningen ska maskinen köras i 10 sekunder och sedan stängas av. Upprepa förloppet flera gånger.

4. Stäng av maskinen.

5. Skruva på högtrycksmunstycket på strålröret.

Manövrering

△FARA

Livsfara om skadade, spänningsförande delar berörs!

Vid användning av skadade nätkontakter, strömkablar och förlängningskablar råder livsfara på grund av elstöt! Före varje användning, kontrollera nätkontakt, strömkabel och förlängningskablar med avseende på skador och använd dem endast när de är i perfekt skick.

Låt en person med sakkunskaper byta skadade delar omedelbart.

△VARNING

Risk för personskador på grund av högtrycksstråle!

En högtrycksstråle kan läcka ut ur en defekt maskin med tillbehör eller vid felaktig installation och orsaka svåra personskador.

Kontrollera maskinen och tillbehören med avseende på skador och fel i installationen före varje användning.

Skador ska repareras omedelbart; använd endast ma- skinen och tillbehören i perfekt skick och korrekt insta- lerade.

△VARNING

Risk för personskador på grund av högtrycksstråle!

En högtrycksstråle kan läcka ut ur en trycksatt maskin med tillbehör och orsaka allvarliga personskador.

Håll ordentligt i spolhandtaget och strålröret med båda händerna.

Fixera inte avtryckarhandtaget i aktiverad position.

Gör maskinen trycklös och dra ut nätkontakten är vägguttaget innan du lossar, demonterar eller monterar högtrycksslangen eller spolhandtaget eller utför arbete på maskinen eller tillbehören.

Skjut säkerhetsspärren på spolhandtaget framåt innan du lossar, demonterar eller monterar strålröret, strål- munstycket eller tillbehöret (t.ex. T-Racer, behållar- skumlans).

Drift med högtryck

Hänvisning

Maskinen är utrustad med en tryckkontakt. Motorn startar först när avtryckarhandtaget aktiveras.

1. Före varje användning, kontrollera maskinen med avseende på skador och läckage, se kapitel Före varje användning.

2. Ställ maskinens strömbrytare på "I/ON".

3. Skjut säkerhetsspärren bakåt. Spolhandtaget är osäkrat.

4. Dra i avtryckarhandtaget.

5. Ställ in arbetstryck och vattenmängd steglöst genom att vrida på tryck- och mängdregulatorn (+/-).

Drift med rengöringsmedel

△VARNING

Hälsofara vid felaktig hantering av rengöringsmedel!

Felaktig hantering av rengöringsmedel kan äventyra din och andras hälsa.

Följ rengöringsmedelstillverkarnas säkerhets- och användningsanvisningar och agera därefter.

OBSERVERA

Risk för skador vid felaktig hantering av rengöringsmedell!

Felaktig hantering av rengöringsmedel kan skada ma- skinen, tillbehören och de behandlade föremålen.

Använd endast rengöringsmedel som är godkända av KÄRCHER.

Följ rengöringsmedelstillverkarnas säkerhets- och användningsanvisningar och agera därefter.

Följ anvisningarna för dosering och verkningstid.

Var sparsam med rengöringsmedel för att skydda miljön.

Hänvisning

KÄRCHER-rengöringsmedel garanterar ett störningsfritt arbete. Låt oss ge dig råd eller beställ vår katalog eller våra informationsblad om rengöringsmedel.

Hänvisning

Det går att applicera rengöringsmedel med maskinen med tillvalstillbehör, t.ex. doseringsenhet, rengöringsmedelinjektor, behållarskumlans.

Informera dig själv eller ta hjälp.

Användning med behållarskumlans

1. Skruva loss behållaren.

Bild F

① Behållare

② Skumunstycke

③ Spolhandtag

④ Sugslang

5 Bländarsats

Blandning: 3=hög, 2=medel, 1=låg

1. Stick in önskad bländare i sugslangen.

2. Fyll på rengöringsmedel i behållaren.

3. Skruva på behållaren på skummunstycket.

4. Lossa strålrörets från spolhandtaget.

5. Fäst behållarskumlansen på spolhandtaget och dra åt ordentligt.

6. Ta högtryckstvätten i drift.

Rekommenderad rengöringsmetod

1. Spruta sparsamt med rengöringsmedel på den torra ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycksstrålen.

Efter drift med rengöringsmedel

Behållarskumlansen måste spolas efter användning för att undvika rengöringsmedelsavlagringar.

1. Skruva loss behållaren.

2. Häll tillbaka resterande rengöringsmedel i leveransförpackningen.

3. Fyll behållaren med klart vatten.

4. Skruva på behållaren på behållarskumlansen.

5. Kör behållarskumlansen i ca 1 minut för att spola ur rester av rengöringsmedlet.

6. Töm behållaren.

Avbryta driften

1. Släpp avtryckarhandtaget. Maskinen stängs av.

2. Skjut säkerhetsspärren framåt. Spolhandtaget är säkrat.

Fortsätta driften

1. Skjut säkerhetsspärren bakåt. Spolhandtaget är osäkrat.

2. Manövrera avtryckarhandtaget. Maskinen slås på.

Avsluta driften

1. Stäng vatteninloppet.

2. Manövrera avtryckarhandtaget.

3. Ställ in maskinens strömbrytare på "I/ON" och kör maskinen i 5–10 sekunder.

4. Släpp avtryckarhandtaget.

5. Ställ maskinens strömbrytare på "0/OFF".

6. Dra ut nätkontakten ur vägguttaget med torra händer.

7. Demontera vatteninloppsslangen vid maskinens vattenanslutning.

8. Tryck på avtryckarhandtaget tills maskinen är trycklös.

9. Skjut säkerhetsspärren framåt. Spolhandtaget är säkrat.

Transport

⚠FÖRSIKTIGHET

Risk för personskador och skador om vikten ignoreras!

Vid transport och förvaring av maskinen finns det risk för personskador och skador på grund av vikten.

Observera maskinens vikt när den transporteras eller förvaras, se kapitel Tekniska data.

Hänvisning

Minst 1 medhjälpare krävs för att lyfta resp. bära maskinen.

- Transportera maskinen:

a Använd maskinramen för att lyfta och bära maskinen.

b Ställ maskinen på ett lämpligt transportmedel (t.ex. plattformsvagn) och säkra den så att den inte kan glida eller välta.

c Lasta maskinen i ett fordon och säkra den så att den inte kan glida eller välta enligt gällande föreskrifter.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och skador om vikten ignoreras!

Vid transport och förvaring av maskinen finns det risk för personskador och skador på grund av vikten.

Observera maskinens vikt när den transporteras eller förvaras, se kapitel Tekniska data.

OBSERVERA

Risk för skador på grund av frost!

Kvarvarande vatten kan, om det fryser, orsaka skador på maskinen och tillbehören.

Töm maskinen och tillbehören helt på vatten.

Skydda maskinen och tillbehören mot frost.

Förvara maskinen

1. Avsluta driften, se kapitel Avsluta driften.

2. Demontera högtrycksslangen eller högtrycksslangledningen vid maskinens högtrycksanslutning av enheten, se kapitel Montera tillbehör.

3. Demontera högtrycksslangen från spolhandtaget, se kapitel Montera tillbehör.

4. Låt allt vatten rinna ut ur högtrycksslangen och spolhandtaget med strålrör.

5. Dra ut nätkontakten ur vägguttaget med torra händer.

6. Förvara maskinen och tillbehören frostsäkert inomhus.

Spola maskinen med frostskyddsmedel

Om frostfri förvaring inte är möjlig:

1. Stäng vatteninloppet.
2. Demontera vatteninloppsslangen vid maskinens vattenanslutning.
3. Töm maskinen på vatten.
4. Pumpa vanligt frostskyddsmedel genom maskinen.

Hänvisning

Använd vanligt glykolbaserat frostskyddsmedel för motorfordon. Observera frostskyddsmedelstillverkarens anvisningar.

1. Vrid maskinens strömbrytare till läget "I/ON".
2. Manövrera avtryckarspaken i max. 1 min tills frostskyddsmedlet är borta från maskinen.
3. Vrid maskinens strömbrytare till läget "0/OFF".
4. Demontera högtrycksslangen eller högtrycksslangledningen vid maskinens högtrycksanslutning av enheten, se kapitel Montera tillbehör.
5. Demontera högtrycksslangen från spolhandtaget, se kapitel Montera tillbehör.
6. Låt allt vatten rinna ut ur högtrycksslangen och spolhandtaget med strålrör.
7. Dra ut nätkontakten ur vägguttaget med torra händer.
8. Förvara maskinen och tillbehören inomhus.

Skötsel och underhåll

⚠️FARA

Maskin som startar oavsiktligt

Skaderisk, risk för elektriska stötar

Stäng av maskinen före alla arbeten och dra ur nätkontakten.

Hänvisning

Spillolja får endast avfallshanteras vid avsedda insamlingsplatser. Lämna in eventuell spillolja på en sådan plats. Nedsmutsning av miljön med spillolja är straffbart.

Säkerhetsinspektion/underhållsavtal

Du kan komma överens om en regelbunden säkerhetsinspektion med din återförsäljare eller ingå ett underhållsavtal. Låt oss ge dig råd.

Underhållsintervaller

Före varje användning

• Kontrollera att nätkontakten, strömkabeln och förlängningskablarna inte är skadade.
  Se till att kundtjänst eller en elektriker omedelbart ersätter skadade delar.
• Kontrollera högtrycksslangen, spolhandtaget, strålröret och tillbehören med avseende på skador. Byt omedelbart skadade delar.
• Kontrollera maskinens täthet. 3 droppar vattenförlust per minut är tillåtet. Kontakta kundtjänst vid större läckage.

Varje vecka

OBSERVERA

Risk för skador på grund av vatten i oljan!

Om oljan är mjölkaktig finns det vatten i oljan som skadar högtryckspumpen.

Använd inte maskinen med mjölkaktig olja.

Kontakta Kärcher Service.

• Kontrollera högtryckspumpens oljenivå, se kapitel Kontrollera / korrigera högtryckspumpens oljenivå.
• Rengör finfiltret, se kapitel Rengör finfiltret.

Var 500:e drifttimme, minst en gång per år

• Låt kundtjänst utföra underhåll på maskinen.
• Byt högtryckspumpolja, se kapitel Byta högtryckspumpolja.

Rengör finfiltret

1. Stäng vatteninloppet.
2. Gör maskinen trycklös, se kapitel Avsluta driften.
3. Skruva loss kopplingsmuttern.

Bild G

① Finfilterhus
② Finfilter
③ Anslutningsstöd
④ Kopplingsmutter

1. Dra ut anslutningsfästet.
2. Dra ut finfiltret ur finfilterhuset.
3. Skölj finfiltret med rent vatten eller blås ut det med tryckluft.
4. Sätt in finfiltret i filterhuset.
5. Fäst anslutningsfästet.
6. Dra åt kopplingsmuttern för hand.

Byta högtryckspumpolja

OBSERVERA

Risk för skador vid avtappning av högtryckspumpolja!

Avtappning av olja under drift skadar högtryckspumpen. Skruva inte loss oljeavtappningsskruven medan maskinen är i drift.

1. Ställ maskinens strömbrytare på "0/OFF".

△VARNING

Skållningsrisk!

Högtryckspumpoljan kan vara mycket varm och orsaka skållning.

Låt maskinen svalna innan du tappar av högtryckspumpolja.

1. Låt apparaten svalna.
2. Ställ ett lämpligt kärl (oljebeständigt, kapacitet minst 1,5 l) under oljeavtappningsskruven. Maskinen måste stå vågrätt, se kapitel Ansluta eller ställa upp maskinen.

Bild H

① Oljemätsticka med avluftningsventil
② Oljenivåindikering
③ Oljeavtappningsskruv

1. Skruva ut oljeavtappningsskruven moturs med en ring- eller hylsnyckel.

2. Låt all högtryckspumpolja rinna ut.

3. Byt tätningsringen på avtappningskruven.
4. Skruva in avtappningsskruven medurs och dra åt den.
5. Fyll på ny olja, se kapitel Kontrollera / korrigera högtryckspumpens oljenivå.
6. Kassera den gamla oljan miljövänligt och enligt lokala föreskrifter.
7. Efter varje kontakt med olja, tvätta händerna noggrant med tvål och vatten.

Hjälp vid störningar

⚠️FARA

Maskin som startar oavsiktligt, beröring av strömförande delar

Skaderisk, risk för elektriska stötar

Stäng av maskinen innan arbeten utförs på maskinen.

Låt yrkespersonal utföra alla kontroller och arbeten på de elektriska delarna.

Uppsök en auktoriserad kundtjänst vid störningar som inte nämns i detta kapitel.

Det går inte att starta maskinen

1. Kontrollera att nätkabeln inte är skadad.

2. Kontrollera nätspänningen.

3. Om maskinen är överhettad:

a Ställ maskinens strömbrytare på "0/OFF".

b Låt maskinen svalna i minst 15 minuter.

c Ställ maskinens strömbrytare på "I/ON".

1. Kontakta kundtjänst vid elfel.

Inget tryck skapas i maskinen

1. Kontrollera om högtrycksmunstycket har rätt storlek (se kapitlet "Tekniska data").

2. Rengör eller byt munstycket.

3. Avlufta maskinen (se kapitlet "Vattenanslutning/Avlufta maskinen")

4. Rengör finfiltret, byt ut vid behov (se kapitlet "Skötsel och underhåll/Varje vecka").

5. Kontrollera vattentillflödesmängden (nödvändig mängd anges i kapitlet "Tekniska data").

6. Kontakta kundtjänst vid behov.

Vattenmängden är för låg

1. Vid användning av en lång högtrycksslang eller en högtrycksslang med litet tvärsnitt ska ett större högtrycksmunstycke fästas på strålröret.

Pumpen är otät.

Upp till 3 droppars vattenutträde per minut är tillåtet.

- Låt kundtjänst kontrollera maskinen vid större läckage.

Pumpen hackar

1. Kontrollera vattentillflödesmängden (nödvändig mängd anges i kapitlet "Tekniska data").

2. Avlufta maskinen (se kapitlet "Vattenanslutning/Avlufta maskinen")

3. Rengör finfiltret, byt ut vid behov (se kapitlet "Skötsel och underhåll/Varje vecka").

4. Kontakta kundtjänst vid behov.

För lite rengöringsmedeltillsats

1. Kontrollera om behållarskumlansen som används matchar maskinens flödeshastighet.

2. Fyll på behållarskumlansens bägare.

3. Sätt in en större bländare i sugslangen.

4. Kontrollera om det finns rengöringsmedelsavlagringar i sugslangen och behållarskummunstycket. Avlägsna avlagringarna med ljummet vatten.

5. Kontakta kundtjänst vid behov.

Skumbildningen är för låg

1. Kontrollera om behållarskumlansen som används matchar maskinens flödeshastighet.

2. Kontrollera om det finns rengöringsmedelsavlagringar i sugslangen och behållarskumlansen. Avlägsna avlagringarna med ljummet vatten.

3. Kontakta kundtjänst vid behov.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

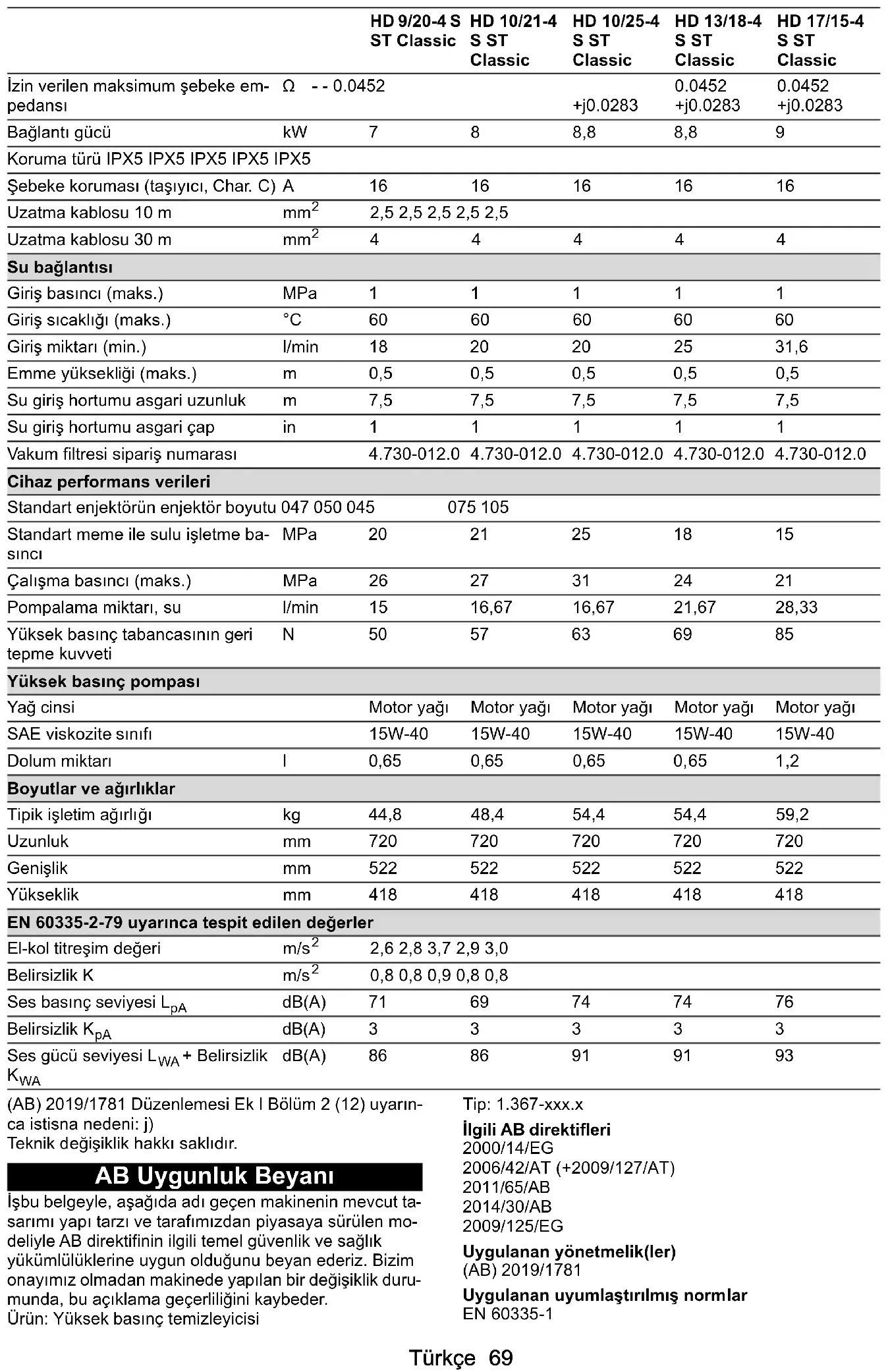

Tekniska data

			HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Landspecifika varianter
Land EU EU EU EU EU
Elanslutning
Spänning	V		400		400
F a s		~	3	3	3	3	3
Frekvens	Hz	50	50	50	50	50	50
Maximalt tillåten nätimpedans	Ω	-	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Anslutningseffekt	kW	7	8	8,8	8,8	9
Kapslingsklass		IPX5	IPX5	IPX5	IPX5	IPX5
Säkring (trög, typ C)	A	16	16	16	16	16
Förlängningskabel 10 m	mm2	2,5 2,5 2,5 2,5		2,5
Förlängningskabel 30 m	mm2	4	4	4	4	4
Vattenanslutning
Tilloppstryck (max.)	MPa	1	1	1	1	1
Tilloppstemperatur (max.)	°C	60	60	60	60	60
Tilloppsmängd (min.)	l/min	18	20	20	25	31,6
Insugningshöjd (max.)	m	0,5	0,5	0,5	0,5	0,5

		HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Minsta längd vattentillflödesslang m 7,5 7,5 7,5 7,5 7,5
Minsta diameter vattentillflödesslang	i	n	1	1	1	1

Sugfilter beställningsnummer 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0

Effektdata maskin
Standardmunstyckets munstycksstorlek		047 050 045 075 105
Vattendrifttryck med standardmun-stycke	M	P	a	2	0	2	1
Driftsövertryck (max.)	MPa	26	27	31	24	21
Transportmängd, vatten	l/min	15	16,67	16,67	21,67	28,33
Spolhandtagets rekylkraft	N	50	57	63	69	85
Högtryckspump
Oljetyper		Motorolja	Motorolja	Motorolja	Motorolja	Motorolja
SAE-viskositetsklass		15W-40	15W-40	15W-40	15W-40	15W-40
Påfyllningsmängd	I	0,65	0,65	0,65	0,65	1,2
Mätt och vikter
Typisk arbetsvikt	kg	44,8	48,4	54,4	54,4	59,2
Längd	mm	720 720 720 720 720
Bredd	mm	522 522 522 522 522
Höjd	mm	418 418 418 418 418
Fastställda värden enligt EN 60335-2-79
Hand-arm-vibrationsvärde m/s	^2	2,6 2,8 3,7 2,9 3,0
Osäkerhet K	m/s^2	0,8 0,8 0,9 0,8 0,8
Ljudtrycksnivå L_pA	d	B	(	A	)	7	1
Osäkerhet K_pA	d	B	(	A	)	3	3
Ljudeffektsnivå L_WA + Osäkerhet K_WA	d	B	(	A	)	8	6

Orsak till undantag enligt förordning (EU) 2019/1781 bilaga I avsnitt 2 (12): j)

Med förbehåll för tekniska ändringar.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.367-xxx.x

Gällande EU-direktiv

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Tillämpad(e) förordning(ar)

(EU) 2019/1781

Tillämpade harmoniserade standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 S St Classic

HD 10/21-4 S St Classic

EN 61000-3-11: 2000

HD 10/25-4 S St Classic

HD 13/18-4 S St Classic

HD 17/15-4 S St Classic

EN 62233: 2008

Tillämpade nationella standarder

Ljudeffektsnivå dB(A)

HD 9/20-4 S St Classic

Uppmätt: 85

Garanterad: 88

HD 10/21-4 S St Classic

Uppmätt: 84

Garanterad: 86

HD 10/25-4 S St Classic

Uppmätt: 89

Garanterad: 91

HD 13/18-4 S St Classic

Uppmätt: 89

Garanterad: 91

HD 17/15-4 S St Classic

Uppmätt: 91

Garanterad: 93

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H. Jenner

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Vær obs på minste tverrsnitt på rørledningene: DN 15 (½").

Skadede deler skal omgående skiftes ut av en ekspert.

ADVARSEL

② Oliepind med udluftningsventil

① Oliepind med udluftningsventil
② Oliestandsvisning
③ Olieaftapningsskrue
