BRUKSANVISNING WX372 WORX

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet. g) Håll batteriet rent och torrt. h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning.

Använd den här bruksanvisningen för att ladda batteriet korrekt. j) Låt inte batteriet stå på laddning när det inte används.116 Sladdlös slagborrmaskin med litiumjonbatteri

k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. l) Batterier fungerar bäst när de används vid normal rumstemperatur (20°C ± 5°C). m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra. n) Ladda endast med laddare av varumärket POSITEC. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri. o) Använd inte ett batteri som inte är avsett för användning med det här verktyget. p) Håll batteriet borta från barn. q) Behåll den ursprungliga bruksanvisningen för framtida användning. r) Plocka ur batteriet från verktyget då det inte används. s) Kassera batteriet på rätt sätt. t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. u) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.

v) Observera plus (+) och minus (-)

märkningen på batteriet och säkerställa korrekt användning.117 Sladdlös slagborrmaskin med litiumjonbatteri

Hammarborrning Skruvdragning Borrning Trä Metall Tegelsten Hög hastighet Låg hastighet För att minska risken för skador måste användaren läsa bruksanvisningen Varning Använd hörselskydd Använd skyddsglasögon Använd skyddsmask mot damm Använd skyddshandskar Får ej utsättas för regn eller vatten Får ej uppeldas Li-I on Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation. Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger. SYMBOLER118 Sladdlös slagborrmaskin med litiumjonbatteri

• Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten. TEKNISKA DATA Typ WX372 WX372.1 WX372.2 WX372.3 WX372.4 WX372.5 WX372.6 WX372.7 WX372.8 WX372.9 WX372.10 WX372.11 WX372.12 (3- maskinbeteckning, anger Sladdlös hammarborr) WX372 WX372.1 WX372.2 WX372.3 WX372.4 WX372.5 WX372.6 WX372.8 WX372.10 WX372.11 WX372.12 WX372.7 WX372.9 Spänning 20V Max** Hastighet utan belastning 0-550 / 0-1800/min Nominellt Anslagsvärde 0-8800 / 0-28800/min Antal kopplingslägen 22+1+1 Max moment 50N.m Chuck-kapacitet 13mm Max. borrdiameter Stål 13mm Trä 40mm Tegelsten 16mm Betong 13mm Maskinvikt 1.65kg 1.98kg 1.29kg **Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.119 Sladdlös slagborrmaskin med litiumjonbatteri

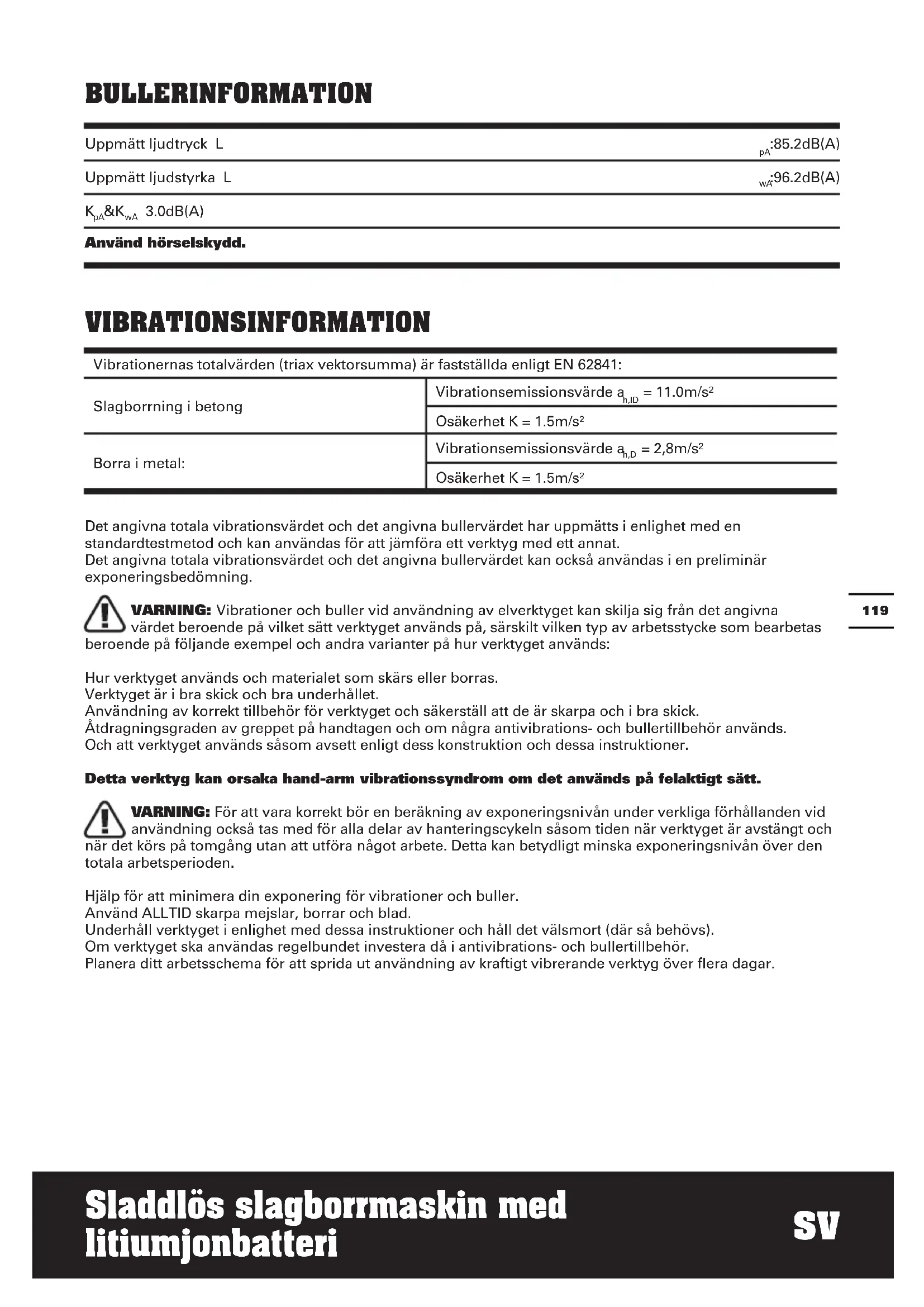

BULLERINFORMATION Uppmätt ljudtryck L

:85.2dB(A) Uppmätt ljudstyrka L

3.0dB(A) Använd hörselskydd. VIBRATIONSINFORMATION Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841: Slagborrning i betong Vibrationsemissionsvärde a h,ID = 11.0m/s² Osäkerhet K = 1.5m/s² Borra i metal: Vibrationsemissionsvärde a h,D = 2,8m/s² Osäkerhet K = 1.5m/s² Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning. VARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt. VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera din exponering för vibrationer och buller. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs). Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.120 Sladdlös slagborrmaskin med litiumjonbatteri

TILLBEHÖR WX372 WX372.1 WX372.2 WX372.3 WX372.4 laddare 11111 batteripaket 21222 Dubbeländade bits 1 1 / 1 1 158 TILLBEHÖR / / 1 / / 30 TILLBEHÖR ///// 55 TILLBEHÖR ///// Verktygslåda ///// WX372.5 WX372.6 WX372.7 WX372.8 WX372.9 laddare 1111/ batteripaket 2122/ Dubbeländade bits 1 1 1 / 1 158 TILLBEHÖR / / / 1 / 30 TILLBEHÖR ///// 55 TILLBEHÖR ///// Verktygslåda ///// WX372.10 WX372.11 WX372.12 laddare 1 1 1 batteripaket 1 2 2 Dubbeländade bits / / / 158 TILLBEHÖR / 1 / 30 TILLBEHÖR 1 / / 55 TILLBEHÖR / / 1 Verktygslåda / / 1 Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.121 Sladdlös slagborrmaskin med litiumjonbatteri

BRUKSANVISNING OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Maskinen är avsedd för slagborrning i tegel, betong och sten samt för borrning i trä, metall, keramik och plast. MONTERING OCH HANTERING

VARNING: Slå alltid av låsknappen och koppla bort verktyget från strömkällan innan du byter ut tillbehör. Försäkra dig alltid om att delen sitter ordentligt fast på verktyget innan du slår på den igen. Skador på chucken eller en lös del kan orsaka personskador. --Ta bort delarna Se. B1 --Sätta in delarna Se. B2 ANVÄNDARHANDLEDNING

ROTERINGSKONTROLL FRAMÅT OCH

BAKÅT VARNING: Försök aldrig ändra rotationsriktningen när chucken roterar. Vänta tills den har stannat helt! Se. C1, C2, C3

STRÖMBRYTARE VARNING: Om borrmaskinen körs en längre period med lågt varvtal blir den invändigt mycket varm. Se. F LED LJUSINDIKATOR (Se. G) Innan användning kommer LED-ljuset att aktiveras när Till/Från-strömbrytaren är lätt nedtryckt. Verktyget och batteriet är utrustade med ett skyddssystem. När LED-ljuset blinkar snabbt 60 sekunder och därefter stängs av kommer systemet därefter automatiskt att koppla bort strömmen från verktyget för att förlänga batteriets livslängd. Verktyget kommer att stanna automatiskt under användning ifall det och/eller batteriet är utsatt för någon av följande situationer:

• Överladdning: Verktyget hanteras på ett sätt som får det att använda abnormt mycket ström. I händelse av detta scenario: slå från väljaren på verktyget och avsluta användningen som fick verktyget att bli överladdat. Slå därefter tillbaka väljaren igen för att starta om verktyget.

• Överhettning: I händelse av scenariot ovan, om verktyget inte startar kan det och batteriet vara överhettade. Om detta inträffar: låt verktyget och batteriet kylas ned innan du slår på strömmen igen.

• Låg spänning i batteriet: Den återstående kapaciteten i batteriet är för låg vilket gör att verktyget inte kan användas. I händelse av detta så avlägsna och ladda upp batteriet. VARNING: För att slå på ljuset, tryck på Till/ Från-strömbrytaren och försäkra dig om att rotationskontrollen står i läget höger/vänster. FELSÖKNING

1. VARFÖR STARTAR INTE BORRMASKINEN

NÄR JAG TRYCKER PÅ STRÖMBRYTAREN? Kontrollera läget på riktningsväljaren ovanför strömbrytaren. Den kanske står i mellanläget (låst). Flytta väljaren till ett av sidolägena och försök borra genom att trycka på strömbrytaren. (Se. C1 C2 C3).

2. VARFÖR STANNAR BORRMASKINEN

INNAN SKRUVEN ÄR HELT IDRAGEN? Kontrollera läget på ringen för momentinställning som sitter mellan chucken och borrmaskinen. Läge 1 ger det minsta momentet, läge 22 det största momentet för skruvdragning. Läge

avsett för borrning. Position är avsedd för hammarborrning. Vrid ringen för momentinställning till ett högre värde för att få bästa resultat(Se. E).

3. JAG KAN INTE SÄTTA IN BATTERIET I

BATTERILADDAREN. VARFÖR? Batteriet kan bara sättas i på ett sätt. Vrid batteriet tills det går att föra in i facket. Den röda lysdioden ska vara tänd när batteriet laddas.122 Sladdlös slagborrmaskin med litiumjonbatteri

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte använts under en lång tid minskar batteriets driftstid. Detta kan åtgärdas efter flera laddningar och urladdningar genom att verktyget används och laddas upprepade gånger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, förbrukas batteriets energi snabbare än vid lätt belastning. Ladda inte batterierna vid temperaturer under 0

C eftersom detta påverkar egenskaperna. UNDERHÅLL Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll. Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget.

Verktyget och batteriet bör användas och förvaras i 0°C-45°C. Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 0°C-40°C. MILJÖSKYDD Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Deklarerar att denna produkt, Beskrivning WORX Sladdlös slagborrmaskin Typ WX372 WX372.1 WX372.2 WX372.3 WX372.4 WX372.5 WX372.6 WX372.7 WX372.8 WX372.9 WX372.10 WX372.11 WX372.12 (3- maskinbeteckning, anger Sladdlös hammarborr) Function Borrning Uppfyller följande direktiv, 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU Standarder överensstämmer med EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1 Personen som godkänts att sammanställa den tekniska filen. Namn Marcel Filz Adress POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2019/03/05 Allen Ding Vice chefsingenjör, tester och certifiering Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China123 %UH]çLĀQLXGDUQLYUWDOQLN] OLWLMHYLPDNXPXODWRUMHP
