BRUKSANVISNING T 121 Kärcher

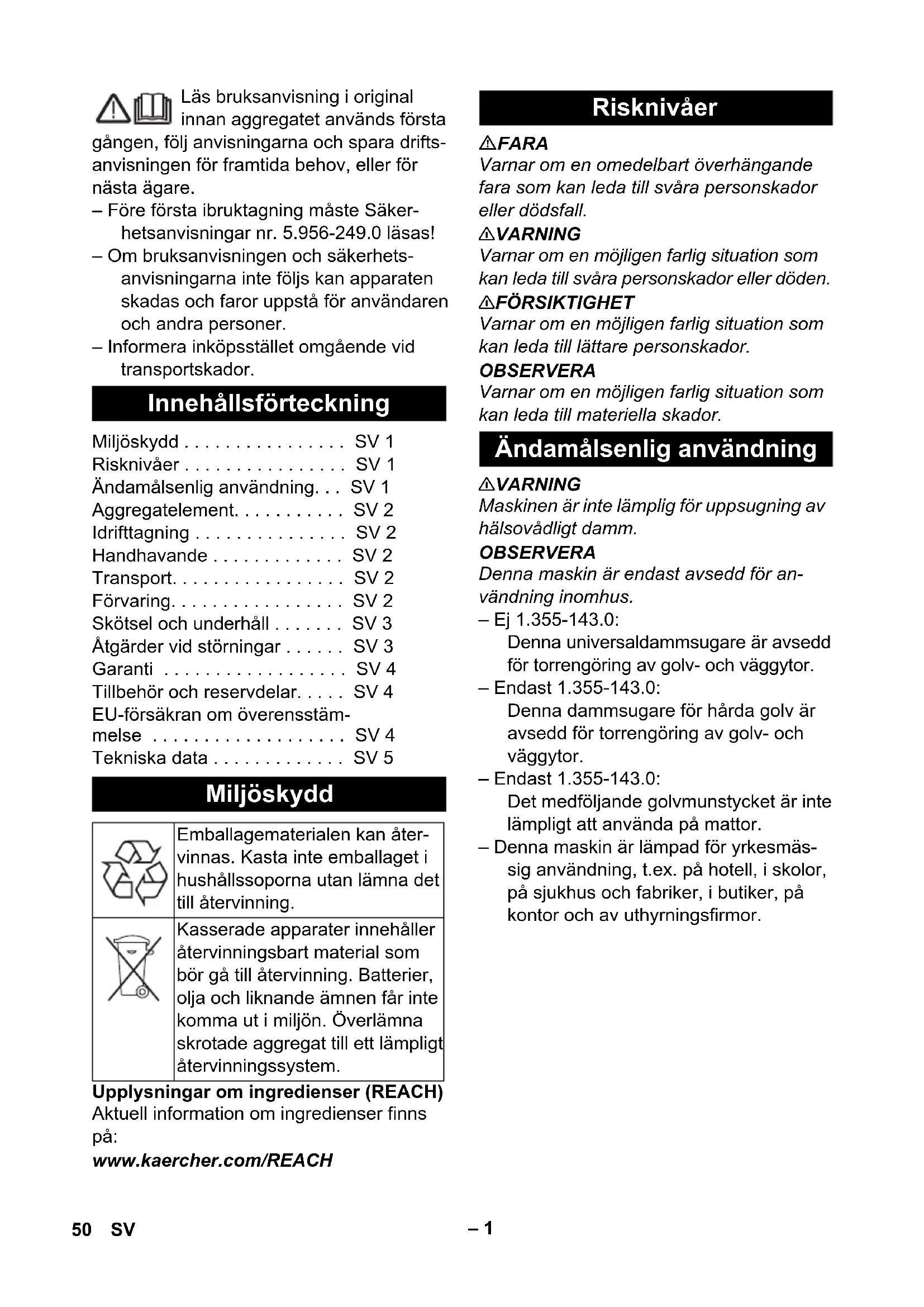

Best.nr. Kabellengde EU 6.650-622.0 12 m GB 6.650-641.0 12 m CH 6.650-638.0 12 m 49NO– 1 Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts- anvisningen för framtida behov, eller för nästa ägare. – Före första ibruktagning måste Säker- hetsanvisningar nr. 5.956-249.0 läsas! – Om bruksanvisningen och säkerhets- anvisningarna inte följs kan apparaten skadas och faror uppstå för användaren och andra personer. – Informera inköpsstället omgående vid transportskador. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH FARA Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden. 몇 FÖRSIKTIGHET Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA Varnar om en möjligen farlig situation som kan leda till materiella skador. 몇 VARNING Maskinen är inte lämplig för uppsugning av hälsovådligt damm. OBSERVERA Denna maskin är endast avsedd för an- vändning inomhus. – Ej 1.355-143.0: Denna universaldammsugare är avsedd för torrengöring av golv- och väggytor. – Endast 1.355-143.0: Denna dammsugare för hårda golv är avsedd för torrengöring av golv- och väggytor. – Endast 1.355-143.0: Det medföljande golvmunstycket är inte lämpligt att använda på mattor. – Denna maskin är lämpad för yrkesmäs- sig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor. Innehållsförteckning Miljöskydd . . . . . . . . . . . . . . . . SV 1 Risknivåer . . . . . . . . . . . . . . . . SV 1 Ändamålsenlig användning. . . SV 1 Aggregatelement. . . . . . . . . . . SV 2 Idrifttagning . . . . . . . . . . . . . . . SV 2 Handhavande . . . . . . . . . . . . . SV 2 Transport. . . . . . . . . . . . . . . . . SV 2 Förvaring. . . . . . . . . . . . . . . . . SV 2 Skötsel och underhåll . . . . . . . SV 3 Åtgärder vid störningar . . . . . . SV 3 Garanti . . . . . . . . . . . . . . . . . . SV 4 Tillbehör och reservdelar. . . . . SV 4 EU-försäkran om överensstäm- melse . . . . . . . . . . . . . . . . . . . SV 4 Tekniska data . . . . . . . . . . . . . SV 5 Miljöskydd Emballagematerialen kan åter- vinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning. Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. Risknivåer Ändamålsenlig användning 50 SV– 2 1 Filterdukspåse 2 Sugfästen 3 Sugslang 4 Typskylt 5 Kabelkrok 6 Bärhandtag 7 Nätkabel 8 Sughuvud 9 Spärr av sughuvud 10 Styrrulle 11 Smutsbehållare 12 Eluttag till el-sugborste 13 Huvudströmbrytare 14 Omkopplare hård yta/mattor (beroende på utrustning) 15 Golvmunstycke 16 Sugrör 17 Nätkontaktsfixering 18 Fäste för golvborste 19 Förregling av skyddet 20 Skydd 21 Filterkåpa 22 Frånluftsfilter 23 Sugkraftinställning (steglös) 24 Krök 25 Huvudfilterkorg 26 Motorskyddsfilter – Manöverelement för rengöringsproces- sen är gula. – Manöverelement för underhåll och ser- vice är ljusgrå. Kontroll om huvudfilterkorgen är insatt i apparaten. 1 Användning med filterdukspåse eller pappersfilterpåse (specialtillbehör) 2 Använding utan filterpåse Lossa spärr på sughuvudet och ta av det. Ta ur huvudfilterkorg. Trä på filterpåse eller pappersfilterpåse (specialtillbehör). Sätt i huvudfilterkorgen. Sätt på sughuvudet och lås fast. Stick i nätkontakten. Starta maskinen med huvudbrytaren. Ställ omkopplaren på hård yta eller mat- ta. Reglera sugkraften med inställningen för sugkraften (steglös). Genomför rengöringsarbetet. Stäng av maskinen med huvudbrytaren. Drag ur nätkontakten. Töm behållaren. Rengör apparaten invändigt och utvän- digt genom uppsugning och torka med en fuktig trasa. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Ob- servera vid transport maskinens vikt. Vid transport i fordon ska maskinen säkras enligt respektive gällande be- stämmelser så den inte kan tippa eller glida. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Ob- servera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus. Aggregatelement Färgmärkning Idrifttagning Driftslägen Isättning av filterpåse Handhavande Koppla till aggregatet Rengöringsdrift Koppla från aggregatet Efter varje användning Transport Förvaring 51SV– 3 FARA Stäng alltid av aggregatet och lossa nät- kontakten innan arbeten på aggregatet ut- förs. Slå ur smutsen ut huvudfilterkorgen (ur- tvättbar) och rengör vid behov under rinnande vatten. OBSERVERA Fara för skada! Sätt aldrig i huvudfilterkor- gen när den är blöt. Frånluftsfilter: byt en gång varje år Lossa skyddet och ta av det. Ta ur filterhuset. Ta ur det utgående luftfiltret ut filterhu- set. Sätt i ett nytt utgående luftfilter i filterhu- set. Sätt i filterhus. Sätt tillbaka skyddet och regla fast det. Lossa spärr på sughuvudet och ta av det. Ta ur motorskyddsfilter. Sätt i nytt motorskyddsfilter. Sätt på sughuvudet och lås fast. Bara T 12/1 eco!efficiency: Bild FARA Stäng alltid av aggregatet och lossa nät- kontakten innan arbeten på aggregatet ut- förs. – Motor-Termoprotektor har trätt i funktion. Byt filterdukspåse eller pappersfilterpå- se (specialtillbehör) Byt motorskyddsfilter. Byta frånluftsfilter. Kontrollera alla delar avseende tilltäpp- ning. Återstart efter avkylning av motorturbinen efter ca 30-40 minuter. Kontrollera eluttaget och strömförsörj- ningens säkring. Kontrollera apparatens nätkabel och nätkontakt. Slå på apparaten. Avlägsna stopp i sugmunstycke, sugrör eller sugslang. Byt filterdukspåse eller pappersfilterpå- se (specialtillbehör) Rengör huvudfilterkorgen under rinnan- de vatten. Sätt på sughuvudet/spärra ordentligt. Byt ut defekt sugslang. Byt motorskyddsfilter. Byt filterdukspåse eller pappersfilterpå- se (specialtillbehör) Kontrollera läget på filterdukspåsen el- ler pappersfilterpåsen (specialtillbehör). Sätt på sughuvudet/spärra ordentligt. Sätt i oskadad huvudfilterkorg. Sätt i motorskyddsfiltret riktigt. Kan störningen inte åtgärdas måste ag- gregatet kontrolleras av auktoriserad serviceverkstad. Skötsel och underhåll Rengör huvudfilterkorg Byta frånluftsfilter Byta motorskyddsfilter Byt nätkabel Åtgärder vid störningar Apparaten slår av under användning Sugturbinen fungerar inte Sugkraften nedsatt Damm tränger ut under sugning Kundservice 52 SV– 4 I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på aggregatet re- pareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverk- ningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig. 5.957-594 Undertecknade agerar på order av och med fullmakt från företagsledningen. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/01/01 Garanti Tillbehör och reservdelar EU-försäkran om överensstämmelse Produkt: Torrsug Typ: 1.355-xxx Tillämpliga EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2009/125/EG Tillämpade harmoniserade normer EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Tillämpade nationella normer

Tillämpade förordningar 666/2013 Chief Executive Officer Head of Approbation 53SV– 5 Tekniska data T 12/1 T 12/1 1.355-143.0 T 12/1 eco! efficiency Nätspänning V 220-240 220-240 220-240 Frekvens Hz 1~ 50-60 1~ 50-60 1~ 50-60 Behållarvolym l 12 12 12 Luftmängd (max.) l/s 53 53 46 Undertryck (max.) kPa (mbar) 24,0 (240) 24,0 (240) 18,5 (185) Effektanslutningsvärde för e-sugbor- ste (max.) W 250 250 250 Skyddsklass II II II Sugslanganslutning (C-DN/C-ID) mm 35 35 35 Längd x Bredd x Höjd mm 410 x 315 x

Typisk driftvikt kg 6,4 6,4 6,4 Omgivningstemperatur (max.) °C +40 +40 +40 Beräknade värden enligt EN 60335-2-69 Ljudtrycksnivå L

dB(A) 1 1 1 Hand-Arm Vibrationsvärde m/s

0,2 0,2 0,2 Ekodesign enligt 666/2013 Energieffektivitetsklass -- B A+ A+ Genomsnittlig årlig energiförbruk- ning kWh/a 31,4 21,2 18,5 Klass för rengöringsprestanda på matta -- D -- C Klass för rengöringsprestanda på hårt golv -- C D C Partikelutsläppsklass -- D D D Ljudeffektnivå L
