Produkttyp	Solcellsväxelriktare
Varumärke	Sungrow
Modell	SG5.0RT
Märkeffekt	5,0 kW
Ingångsström	Likström (PV)
Utgångsström	Växelström (nät)
Topologi	Transformatorlös
Trådlös kommunikation	Wi-Fi 802.11b/g/n (modul WiNet-S/WiNet-S2)
Wi-Fi frekvensband	2412-2472 MHz
Maximal överföringseffekt	≤ 20 dBm
Huvudfunktioner	DC-AC omvandling, övervakning, kommunikation via Wi-Fi eller dataregistrator
Säkerhet	Överspänningsskydd, galvanisk isolering, automatisk avstängning vid fel
Drifttemperatur	Upp till 60°C (varm yta)
Skyddsklass	IP65 (uppskattad för utomhusbruk)
Underhåll	Rengör med en torr trasa, kontrollera anslutningar regelbundet
Allmän information	Överensstämmer med EU-direktiv (2014/35/EU, 2014/30/EU, 2011/65/EU)
Ingående dokument	Bruksanvisning (PDF nedladdningsbar)
Garanti	Kontakta tillverkaren för villkor

Vanliga frågor - SG5.0RT Sungrow

Hur installerar jag Sungrow SG5.0RT-växelriktaren korrekt?

Installationen måste utföras av kvalificerad personal. Följ instruktionerna i manualen, respektera lokala normer och koppla bort alla strömkällor före ingrepp. Använd hela kablar och bär lämplig personlig skyddsutrustning.

Vilka är de viktigaste säkerhetsåtgärderna?

Rör aldrig spänningsförande delar. Vänta 10 minuter efter frånkoppling av källorna för att kondensatorerna ska laddas ur. Täck inte över varningsetiketter. Endast kvalificerad personal får öppna enheten.

Kan jag ansluta solpaneler från olika märken?

Ja, förutsatt att den totala spänningen och strömmen ligger inom växelriktarens gränser (MPPT-intervall ej specificerat här, men se databladet). Se till att panelerna är kompatibla i spänning och ström.

Hur rengör jag växelriktaren?

Koppla först bort alla strömkällor. Använd en torr, icke-slipande trasa för att torka av ytan. Använd inte vatten eller kemikalier. Kontrollera att ventilationsöppningarna inte är igensatta.

Vad gör jag om växelriktaren visar ett fel?

Se bruksanvisningen för betydelsen av felkoder. Om problemet kvarstår, kontakta Sungrows tekniska support. Försök inte reparera själv, det skulle ogiltigförklara garantin.

Kan växelriktaren fungera vid nätavbrott?

Nej, SG5.0RT är en nätansluten växelriktare. Den stannar automatiskt vid strömavbrott av säkerhetsskäl (anti-ö-drift).

Hur uppdaterar jag växelriktarens firmware?

Uppdateringar görs vanligtvis via kommunikationsmodulen (Wi-Fi eller dataregistrator). Se modulens manual eller Sungrows webbplats för instruktioner.

Vad är den typiska livslängden för växelriktaren?

Livslängden är vanligtvis 10 till 15 år beroende på användningsförhållanden och underhåll. Följ tillverkarens rekommendationer för att maximera livslängden.

Var hittar jag reservdelar?

Kontakta Sungrows kundtjänst eller en auktoriserad återförsäljare. Använd endast originaldelar för att garantera säkerhet och funktion.

Hur övervakar jag energiproduktionen?

Använd mobilappen eller webbportalen från Sungrow genom att ansluta växelriktaren via Wi-Fi-modulen. Du kan då se produktionsdata i realtid.

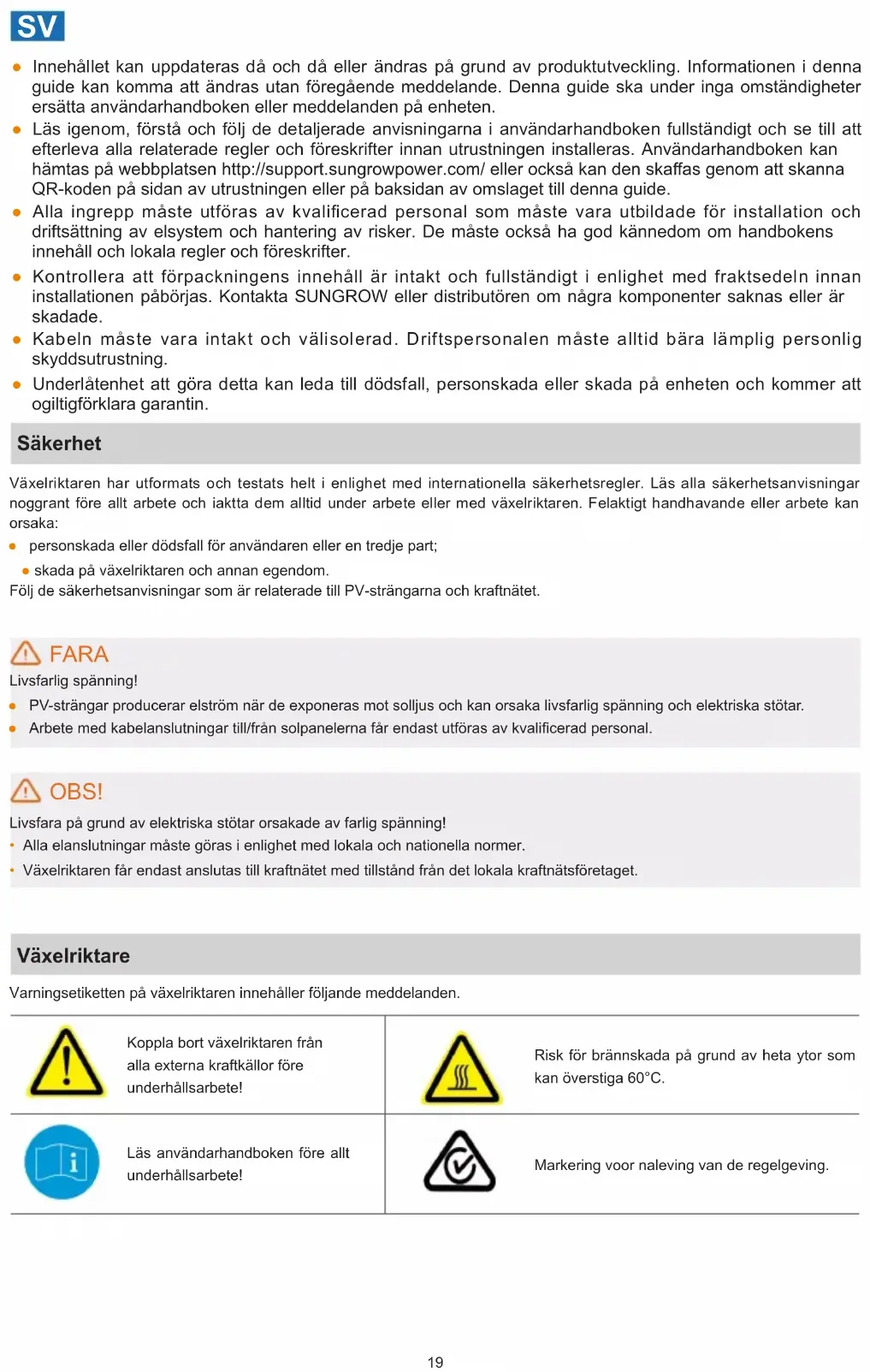

BRUKSANVISNING SG5.0RT Sungrow

Innehallet kan upppateras d och d erer andras p grund av Produktutveckling. Informationen ienna guide kan komma att andras utan foregande meddelande. Denna guide ska under inga omstandigheter ersatta anvandarhandboken ell merdelanden pa enheten.
Läsigenom, Första och följ de detaljerade anvisingarna i användarhandboken fullständigt och se till att afterleva alla relaterade regler och foreskrifter innan utrustningen installeras. Användarhandboken kan hamtas på webblatsen http://support.sungrowpower.com/ eller också kan den skaffas genom att skanna QR-koden på sidan av utrustningen eller på baksidan av omslaget tillenna guide.
- Alla ingrepp maste utforas av kvalificerad personal som maste vara utbildade for installation och driftsattning av elsystem och hantering av risker. De maste ocks ha god kannedom om handbokens innehall och lokala regler och foreskrifter.
- Kontrollera att Förpackingensinnehäll ar intakt och fullständigt i enlighem med fraktsedeln innan installationen pabörjas. Kontakta SUNGROW aller distributoren om nagra componenter saknas erer ar skadade.
- Kabeln maste vara intakt och välisolerad. Driftspersonalen maste alltid bara lämpig personlig skyddsutrustning.
- Underlåtenhet att göra detta kan leda till dödsfall, personskada eller skada på enheten ochkommen att ogiltigforklara garantin.

Sakerhet

Växelriktaren har utformats och testats helt i enlighet med internationella sakerhetsregler. Läs alla sakerhetsanvisningar noggrant fore allt arbete och iakta dem alltid under arbete eller med växelriktaren. Felaktigt handhavande eller arbete kan orsaka:

• personskada eller dödsfall for användaren aller en tredje part;

• skada på växelriktaren och annan egendom.

Följ de sakerhetsanvisiningar som ar relaterade till PV-strängarna och kraftnätet.

FARA

PV-strangar producerar elstrom när de exponeras mot solljus och kan orsaka livsfarlig spanning och elektriska stotar.
- Arbete med kabelansluttingar till/frán solpanelerna fár endast utfóras av kvalificerad personal.

OBS!

Livsfara på grund av elektriska stötar orsakade av farlig spansning!

• Alla elansluttingar maste goras i enlighet med lokala och nationella normer.
  Vaxelriktaren far endast anslutas till kraftnatet med tillstand fran det lokala kraftnatsfretaget.

Växelriktare

Varningsetiketten pa vaxelriktaren innehaller foljande meddelanden.

Koppla bort væxelriktaren fran alla externa kraftkällor fore underhallsarbete!

Las anvandarhandboken fore allt underhallsarbete!

Risk for brännskada på grund av heta ytor som kan overstiga 60^

Livesfara på grund av hög spänning! Endast kvalificerad personal fär öppna och utföra unterhäll på växelriktaren.	Livesfara på grund av hög spänning! Vidör inga ström Förande delar inom tio minuter after bortkoppling av kraftkällor.
TÜV-conformiteitsmarkering.	CE CE-conformiteitsmarkering. Importör für EU/EES.
Gooi de omvormer nicht weg bij het huishoudelijk afval.	De omvormer heeft geen transformator.
Dodatkowy punkt uziemienia. UKCA-conformiteitsmarkering.
RoHS-märkning Produktten uppfyller kraven i tillämpliga EU-direktiv.	CMIM-conformiteitsmarkering.

Anvandare kan även montera andra varningsskyltar enlgit krav fran lokala standarder och installationsspecifikationer.

Sakerhetsdeklaration

För mer information om Produkten svarsprocess für särbarheter i nitverkets säkerhet, skanna QR-koden till höger eller gå till den har webbsidan: https://en.sungrowpower.com/security-vulnerability-management

• För mer information om natverkssakerhet, ∀nlogen hanvisa till anvandarhandboken for kommunikationsmodulen eller Data Loggern som medfoljerprodukten.

EU-forsakran om overensstammelse

inom ramen for EU-direktiven:

Lagspanningsdirektivet (2014/35/EU) (LVD)
Elektromagnetik kompatilitet 2014/30/EU (EMC)

Begransning av anvandning av vissa fariga amnen 2011/65/EU och 2015/863/EU (RoHS-direktivet)
SUNGROW bekräftar härmed att de produiter som beskrivs i detta dokument överensstämmer med de grundläggande kraven och andra relevanta bestämelsei de ovan namnda direktiven. Hela EU-försakran om överensstämmlse finns pa support.sungrowpower.com.
- Kommunikationsmodulen som medfoljer væxelriktaren som de teknika parametrarna for tradlös kommunikation anges i tabellen nedan. Det ar modellen av kommunikationsmodul som faktiskt levererats som skall gälla. EU-försakran om overensstammelse for kommunikationsmodulen finns på support.sungrowpower.com.

WiNet-S/WiNet-S2:

Radioteknik WLAN 802.11b/g/n20/n40

Radiospektrum

802.11b/g/n

2412 MHz ~ 2472 MHz

802.11n40

2422 MHz ~ 2462 MHz

Maximal overfüringseffekt ≤ 20 dBm

Ovansende tekniska parametrar galler endast for EU-lander.

Tillverkare: Sungrow Power Supply Co., Ltd.

No 1699. Xiyou Road, Hefei 230088. Kina

Endast EU

• Öppna aldrig kapan. Obehörigt öppnandekommen att gora garantin och garantiansprak ogiltiga och i de flesta fallen saga upp driftslicensen.
• Om kapan öppnas kan strömforande komponenter vidröras, vilket kan leda till dödsfall aller persorskada på grund av elektriska stötar.

Livsfara på grund av elektriska stötar orsakade av en skadad växelriktare

Vaxelriktaren far endast koras ell hanteras nar den ar teknikt felfri och iett sakert tillstand.
Drift erh handav an skad vaxelktare kan lda till riskfyllda situationer som i sin tur kan lda til dodsfall ell allvarlg persorskada p ground av elektriska stotar.

WARNING

Risk for skada pa vaxelriktaren ellr er for personskada

Koppla inte i eller frän solcells- och væxelströmsansluttingarna nrä væxelriktaren ar i drift.
Koppla bort automatiskringen for vaxelström och ställ om vaxelriktarens likströmsbrytare till OFF. Vänta tio minuter for att lata de invändiga kondensatorerna urlladdas.
Sakerstall att det inte finns nagon spanning ell strom innan du koppla i ellr fran solcells- och vaxelstromsanslutningarna.

WARNING

Alla varningsetiketter och namskyltar pa vaxelriktaren:

maste vara tydliga och latta att lasa och
far inte avlagnas, overtackas aller malas.

VAR FÖRSIKTIG

Endast kvalicerad personal fár utföra landsinställningen. Obehöriga andringar kan leda till: Brott mot typcertifikatet.

Risk for skada pa vaxelriktaren pa grund av elektrostatisk urladdning (ESD)!

Du kan skada vaxelriktaren genom att vidrora elektroniska componenter. Vid hantering av vaxelriktaren ar det viktigt att:

• undvika att vidrora den om det inte ar nödvändigt och
• bāra ett jordande handledsband innan nāgra kontakter vidrörs.
