Varumärke	Bertazzoni
Modell	REF755BBRXTT
Kategori	Kyl-frys med ismaskin
Avfrostningstyp	No Frost (automatisk)
Total nettokapacitet	461 L (brutto) / 335 L (kyl) + 105 L (frys)
Frysningskapacitet	4,5 kg på 12 timmar
Kylmedium	R600a (isobutan)
Klimatklass	SN/T (från +10 °C till +43 °C)
Elanslutning	220-240 V, 50-60 Hz, 1,4 A
Belysning	LED
Antal kompressorer	2 (oberoende)
Specialfunktioner	Shopping, Semester, FlexMode, Ismaskin, Vattenfilter, Sabbatsläge
FlexMode	Frysfack omvandlingsbart till kyl eller sval
Ismaskin	Inbyggd, produktion upp till 1,5 kg/dygn (SuperIce-läge)
Vattenfilter	Inbyggt, utbytbart (ref. Z330001), livslängd 12 månader eller 3000 L
Manöverpanel	Interaktiv pekskärm
Underhåll	Rengöring av kondensor var 6:e månad, vattenfilter vid påminnelse
Säkerhet	Barnlås, automatisk avstängning vid fel, CFC-fri isolering
Ursprung	Tillverkad i Italien
Mått (B x H x D)	Se typskylt eller installationsmanual

Vanliga frågor - REF755BBRXTT BERTAZZONI

Hur ställer jag in temperaturen i kylen?

På startsidan trycker du på symbolen för kylen. Bläddra upp/ner för att välja temperatur (från +2 °C till +8 °C) och bekräfta med "OK". Det öppna gula hänglåset indikerar att inställning är möjlig.

Hur aktiverar jag ismaskinen?

Se till att apparaten är ansluten till vatten. På startsidan trycker du på "Funktioner", bläddra till symbolen Ismaskin och aktivera genom att trycka på "Ja". Istillverkningen startar efter 12 till 24 timmar.

Hur byter jag vattenfiltret?

Stäng av ismaskinen. Öppna den övre glaspanelen i kylen, vrid den gamla patronen 1/4 varv moturs och ta bort den. Sätt i den nya patronen (ref. Z330001) genom att vrida medurs tills den låses. Utför en manuell rengöring av vattenkretsen via menyn Funktioner.

Vad gör jag vid felmeddelande på skärmen?

Tryck på larmknappen ⚠ för att visa felkoden. Se felsökningsguiden i manualen. Om problemet kvarstår efter 12 timmar, kontakta kundtjänst.

Hur använder jag semesterläget?

På startsidan trycker du på "Funktioner" och sedan på symbolen Semester. Aktivera med "Ja" och ställ in varaktighet (1 till 90 dagar). Kylen går till +14 °C för att spara energi. Frysen förblir aktiv.

Hur rengör jag kondensorn?

Stäng av apparaten (håll ner Ⓤ i 3 sekunder). Vänta 30 minuter. Ta bort den avtagbara gallret under dörren. Använd en dammsugare med mjuk borste för att rengöra fläktarna. Sätt tillbaka gallret och sätt på apparaten. Rengöringspåminnelsen kan återställas i Inställningar > Underhåll.

Hur aktiverar jag shoppingläget?

Tryck på "Funktioner", sedan på Shopping kyl. Bekräfta med "Ja" och ställ in varaktighet (1 till 12 timmar). Kylen kyls ner till +2 °C för att snabbt kyla färskvaror. Funktionen stängs av automatiskt.

Hur konverterar jag FlexMode-facket till kyl?

I "Inställningar", bläddra till FlexMode. Välj "Kyl" eller "Sval" och bekräfta. Temperaturen ändras från -18 °C till ett värde mellan +2 °C och +8 °C (eller -2 °C till +2 °C för sval-läge).

Hur stänger jag av ljudlarmet?

Tryck på larmknappen ⚠ på huvudpanelen. Ljudsignalen stängs av tillfälligt. Larmet aktiveras automatiskt vid nytt problem.

Vad gör jag om isbitarna luktar eller smakar konstigt?

Töm islådan och rengör den med varmt vatten. Kontrollera att vattenfiltret inte är utgånget. Om lukten kvarstår, utför en manuell rengöring av vattenkretsen via menyn Funktioner. Undvik att förvara starkt luktande mat utan lock i frysen.

BRUKSANVISNING REF755BBRXTT BERTAZZONI

Tryk på knappen Home ▲.

5. TILPASNING AF FUNKTIONER OG INDSTILLINGER

1.1 För din säkerhet 244
1.2 Viktig information för användning av apparaten 245
1.3 Miljöskydd 246
1.4 Rengöring, sanering och förvaring av is 246
1.5 Information för tillsynsmyndigheter 247
1.6 Energibesparing 247

2 INSTALLATION 248

2.1 Installation 248
2.2 Anslutning till vattensystemet 248
2.3 Anslutning till elnätet 249
2.4 Köldmedium 249

3 FÖRE START 250

3.1 Lär känna ditt kylskåp 250
3.2 Tillverkarens ansvarsskyldighet 250
3.3 Teknisk support 250
3.4 Tekniska data 250

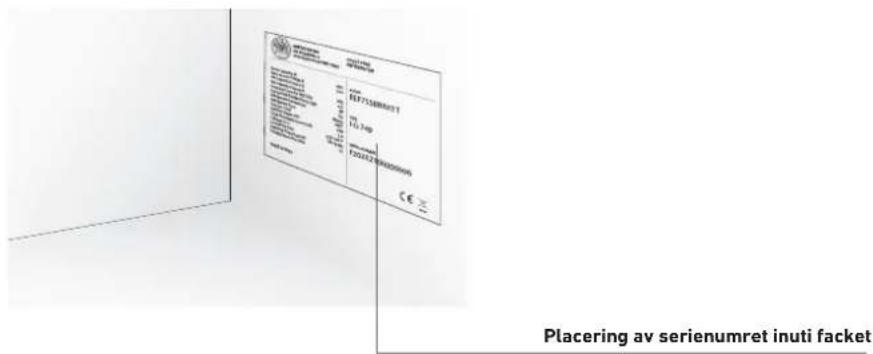

3.5 Märkplåt 251

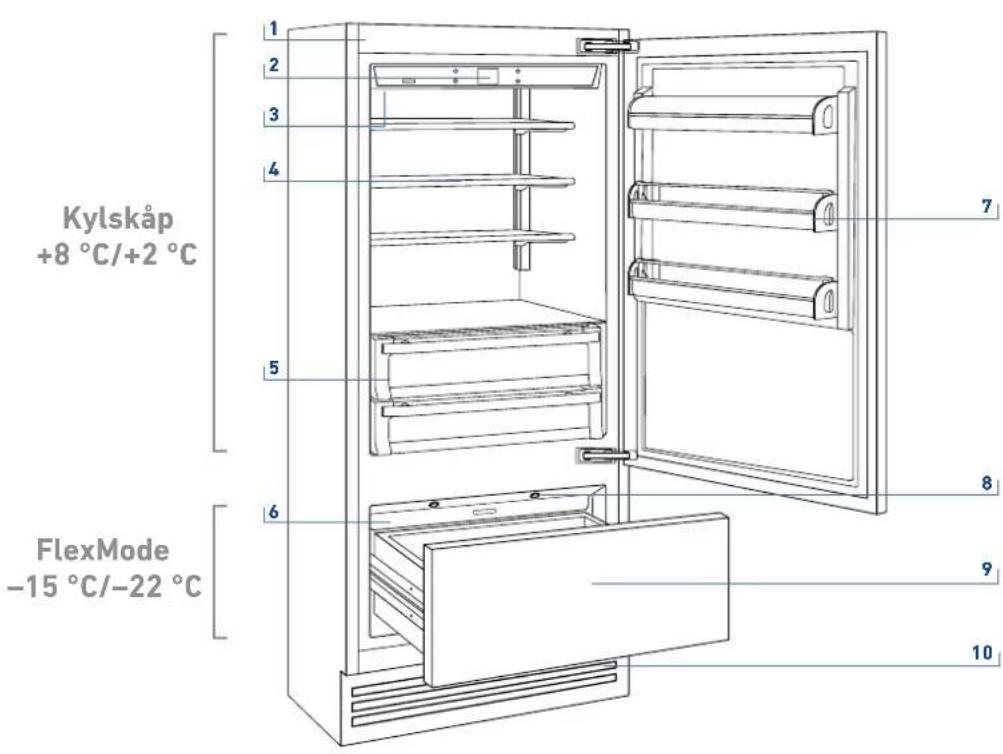

3.6 Översikt över huvudkomponenter 252
3.7 Elektronisk styrning 253
3.8 Huvudsaklig kontrollpanel 253

4 PÅSLAGNING OCH AVSTÄNGNING AV APPARATEN 254

4.1 Påslagning och avstängning 254

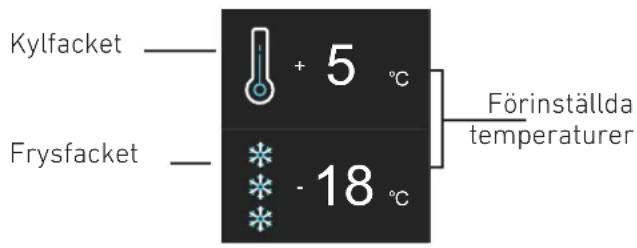

4.2 Hur man kan justera temperaturen efter olika behov 256
4.3 Varningsmeddelanden på skärmen 257

5 PERSONANPASSA FUNKTIONER OCH INSTÄLLNINGAR 258

5.1 Funktioner 258
5.2 Inställningar 264

6 INREDNINGSDESIGN 270

6.1 Inredningsdesign (placering, anpassning och borttagning av komponenter) 270

7 AKTIVERING OCH ANVÄNDNING AV ISMASKINEN 271

7.1 Aktivering och användning av ismaskinen 271
7.2 Vattenfilter 272

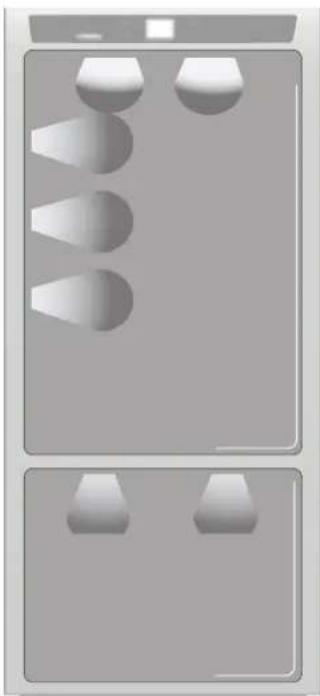

8 BELYSNING 273

8.1 Belysning 273

9 MATFÖRVARING 273

9.1 Allmänna anvisningar 273
9.2 Hur du kan bibehålla matens kvalitet på bästa sätt 274
9.3 Tips för matförvaring och -konservering 275

10 SKÖTSEL OCH RENGÖRING 278

10.1 Skötsel och rengöring 278
10.2 Invändig rengöring 278

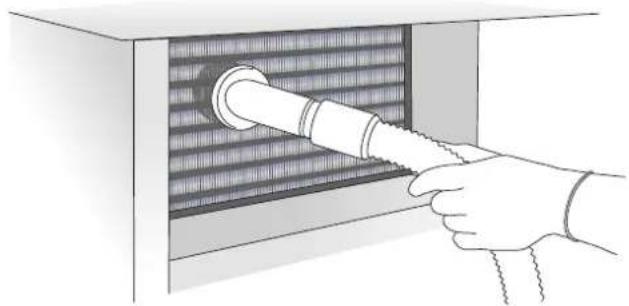

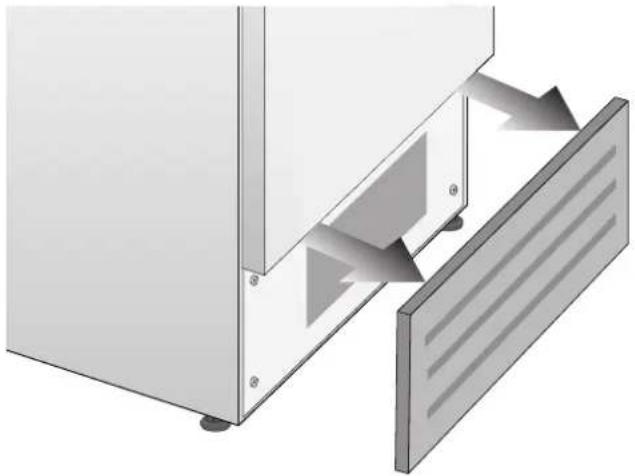

10.3 Rengöring av ventilationsgaller, filter och kondensator 279

11 FELSÖKNINGSGUIDE 280

11.1 Felsökningsguide 280
11.2 Felmeddelanden som visas på skärmen 282

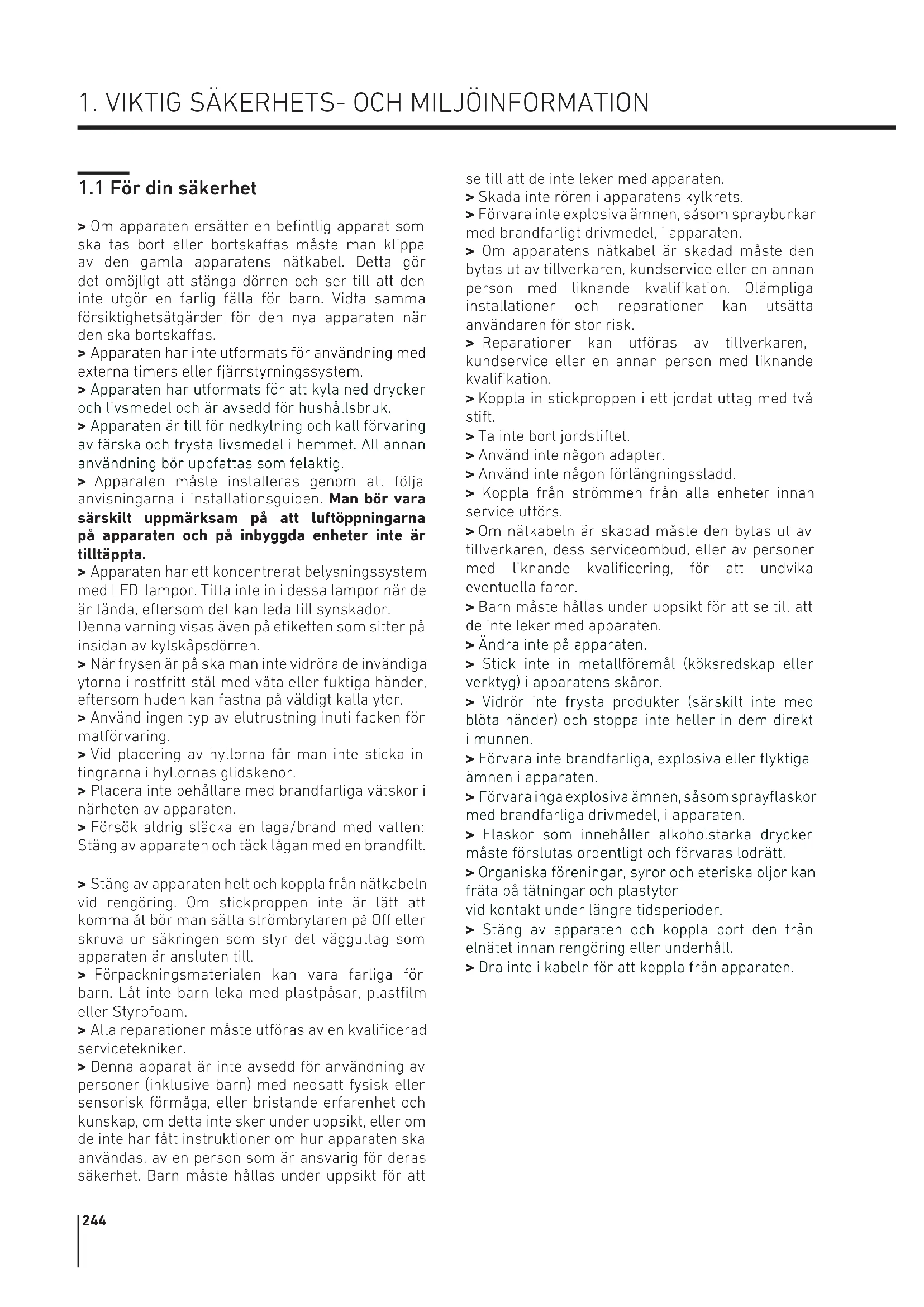

1.1 För din säkerhet

Om apparaten ersätter en befintlig apparat som ska tas bort eller bortskaffas måste man klippa av den gamla apparatens nätkabel. Detta gör det omöjligt att stänga dörren och ser till att den inte utgör en farlig fälla för barn. Vidta samma försiktighetsåtgärder för den nya apparaten när den ska bortskaffas.

Apparaten har inte utformats för användning med externa timers eller fjärrstyrningssystem.

Apparaten har utformats för att kyla ned drycker och livsmedel och är avsedd för hushållsbruk.

Apparaten är till för nedkylning och kall förvaring av färska och frysta livsmedel i hemmet. All annan användning bör uppfattas som felaktig.

Apparaten måste installeras genom att följa anvisningarna i installationsguiden. Man bör vara särskilt uppmärksam på att luftöppningarna på apparaten och på inbyggda enheter inte är tilltäpptta.

Apparaten har ett koncentrerat belysningssystem med LED-lampor. Titta inte in i dessa lampor när de är tända, eftersom det kan leda till synskador. Denna varning visas även på etiketten som sitter på insidan av kylskåpsdörren.

När frysen är på ska man inte vidröra de invändiga ytorna i rostfritt stål med våta eller fuktiga händer, eftersom huden kan fastna på väldigt kalla ytor.

Använd ingen typ av elutrustning inuti facken för matförvaring.

Vid placering av hyllorna får man inte sticka in fingrarna i hyllornas glidskenor.

Placera inte behållare med brandfarliga vätskor i närheten av apparaten.

Försök aldrig släcka en låga/brand med vatten: Stäng av apparaten och täck lågan med en brandfilt.

Stäng av apparaten helt och koppla från nätkabeln vid rengöring. Om stickproppen inte är lätt att komma åt bör man sätta strömbrytaren på Off eller skruva ur säkringen som styr det vägguttag som apparaten är ansluten till.

Förpackningsmaterialen kan vara farliga för barn. Lät inte barn leka med plastpåsar, plastfilm eller Styrofoam.

Alla reparationer måste utföras av en kvalificerad servicetekniker.

Denna apparat är inte avsedd för användning av personer (inklusive barn) med nedsatt fysisk eller sensorisk förmåga, eller bristande erfarenhet och kunskap, om detta inte sker under uppsikt, eller om de inte har fått instruktioner om hur apparaten ska användas, av en person som är ansvarig för deras säkerhet. Barn måste hållas under uppsikt för att

se till att de inte leker med apparaten.

Skada inte rören i apparatens kylkrets.

Förvara inte explosiva ämnen, såsom sprayburkar med brandfarligt drivmedel, i apparaten.

Om apparatens nätkabel är skadad måste den bytas ut av tillverkaren, kundservice eller en annan person med liknande kvalifikation. Olämpliga installationer och reparationer kan utsätta användaren för stor risk.

Reparationer kan utföras av tillverkaren, kundservice eller en annan person med liknande kvalifikation.

Koppla in stickproppen i ett jordat uttag med två stift.

Ta inte bort jordstiftet.

Använd inte någon adapter.

Använd inte någon förlängningssladd.

Koppla från strömmen från alla enheter innan service utförs.

Om nätkabeln är skadad måste den bytas ut av tillverkaren, dess serviceombud, eller av personer med liknande kvalificering, för att undvika eventuella faror.

Barn måste hållas under uppsikt för att se till att de inte leker med apparaten.

Ändra inte på apparaten.

Stick inte in metallföremål (köksredskap eller verktyg) i apparatens skåror.

Vidrör inte frysta produkter (särskilt inte med blöta händer) och stoppa inte heller in dem direkt i munnen.

Förvara inte brandfarliga, explosiva eller flyktiga ämnen i apparaten.

Förvara inga explosiva ämnen, såsom sprayflaskor med brandfarliga drivmedel, i apparaten.

Flaskor som innehåller alkoholstarka drycker måste förslutas ordentligt och förvaras lodrätt.

Organiska föreningar, syror och eteriska oljor kan fräta på tätningar och plastytor vid kontakt under längre tidsperioder.

Stäng av apparaten och koppla bort den från elnätet innan rengöring eller underhåll.

Dra inte i kabeln för att koppla från apparaten.

1.2 Viktig information för användning av apparaten

Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan uppsikt.
Använd aldrig elektriska apparater inuti apparaten (t.ex. värmeapparater, elektriska ismaskiner o.s.v.). Explosionsrisk!
Avfrosta aldrig och rengör aldrig apparaten med en ångrengörare! Ångan kan penetrerar de elektriska delarna och orsaka kortslutning. Risk för elstöt!
Använd inte spetsiga eller vassa redskap för att ta bort frost eller isskikt. Du kan skada kylrören. Läckande köldmedium kan orsaka ögonskador eller fatta eld.
Se till att inga föremål fastnar i dörrarna.
Förvara inga produkter som innehåller brandfarliga drivmedel (såsom sprayburkar) eller explosiva ämnen i apparaten.

Explosionsrisk!

Stå inte på och luta dig inte mot apparatens underrede, lådor eller dörrar o.s.v.
Dra ut nätkabelns stickpropp eller slå ifrån säkringen innan apparaten rengörs. Dra inte ut nätkabelns stickpropp genom att dra i nätkabeln.
Flaskor som innehåller alkoholstarka drycker måste förslutas ordentligt och förvaras lodrätt.
Håll plastdelarna och dörrtätningen fria från olja och fett. Annars kan delarna och dörrtätningen bli porösa.
Täck och blockera aldrig apparatens ventilationsöppningar.
I enlighet med gällande bestämmelser kan barn mellan tre och åtta år lägga in/ta ut mat ur apparaten, men vi avråder starkt från att låta barn under åtta år utföra dessa åtgärder och rent allmänt från att använda apparaten.
Håll barn under åtta år på ett säkert avständ om de inte är under konstant uppsikt och se till att de inte leker med apparaten.
Använd inte mekaniska, elektriska eller kemiska enheter, förutom de som rekommenderats av tillverkaren, för att påskynda avfrostningsprocessen.
Skada inte kylkretsen (oavsett om den är åtkomlig eller inte).
Använd inte elektriska apparater inuti facken för matförvaring, om de inte är av en typ som rekommenderats av tillverkaren.
Om kylkretsen skadats ska man undvika öppna lågor och ventilera området ordentligt.
Använd inte apparaten eller delar av den på annat sätt än vad som anges i denna handbok.
Om man håller dörren öppen under längre

tidsperioder kan det leda till en märkbar temperaturökning i apparatens fack.

Rengör ytor som kan komma i kontakt med maten och åtkomliga dräneringssystem regelbundet.
Förvara rätt kött och fisk i lämpliga behållare i kylskåpet, så att de inte kommer i kontakt med annan mat eller droppar på annan mat.
Om apparaten lämnas tom under längre tidsperioder bör den stängas av, avfrostas, rengöras och torkas. Dörren måste även lämnas öppen för att förhindra mögelbildning inuti.
Lägg aldrig ned vassa metallföremål såsom knivar, gafflar, skedar eller lock på apparaten när den används.
Användintenötandeellerfrätanderengöringsmedel (t.ex. skurpulver, fläckborttagningsmedel eller metalliska skursvampar) på glasdelarna.
Sitt inte på apparaten.
Sitt inte på och luta dig inte mot dörren eller öppna lådor.
Bänd inte upp dörren och använd den inte för att flytta på apparaten.
Använd inte elektriska apparater (såsom hårtorkar) eller sprayer för att avfrosta apparaten, eftersom plastdelarna kan skadas.
Använd under inga omständigheter apparaten för att kyla ned rum.
Koppla alltid från apparaten vid fel, eller vid rengöring och underhåll.
Förvara inte vätskor i aluminiumburkar eller glasbehållare i frysen.
Lägg inga tunga föremål ovanpå apparaten.

Symboler som används i guiden:

Anmärkning

Rekommendationer för en korrekt användning av apparaten

Viktigt

Information för att förhindra skador på apparaten

Varning

Information för att förhindra personskador

1.3 Miljöskydd

Denna apparat överensstämmer med det europeiska WEEE-direktivet (2012/19/EU) och måste samlas in och bortskaffas separat från osorterat kommunalt avfall i slutet av dess livslängd.
Denna apparat innehåller inga ämnen i tillräckliga mängder för att den ska uppfattas som farlig för hälsa och miljö, i enlighet med gällande europeiska direktiv.
Var särskilt uppmärksam på de korrekta procedurerna för bortskaffande av allt förpackningsmaterial.

Nätspänning

Risk för elchock

Koppla bort apparaten från elnätet. Koppla från apparaten.

Apparaten får inte bortskaffas som osorterat kommunalt avfall. Kontakta din lokala avfallscentral för information om hur du ska bortskaffa återvinningsbart avfall.
Bortskaffande av apparaten: Klipp av nätkabeln och ta bort den.
Innan bortskaffandet måste du klippa av nätkabeln och göra det omöjligt att stänga dörren.
Vid bortskaffandet måste du undvika skador på kylkretsen.
Apparaten innehåller inga ämnen som är farliga för ozonskiktet i atmosfären, inte heller i kylkretsen eller i isoleringsmaterialet.
Våra apparater förpackas i icke-förorenande och återvinningsbart material.

Lämna in förpackningsmaterialen hos lämplig återvinningscentral.

Plastförpackningar Kvävningsrisk

Lämna inte förpackningen eller någon del av den utan uppsikt.

Låt inte barn leka med plastpåsarna.

1.4 Rengöring, sanering och förvaring av is

Underlätenhet att följa anvisningarna som rör sanering kan äventyra den hygieniska säkerheten hos det vatten som matas ut.

När du använder apparaten för första gången, och varje gång som filtret byts, rekommenderar vi att läta vattnet flöda i kretsen med hjälp av "Manual Cleaning" och kasta den is som produceras de första 24 timmarna.
Rengör ishinken eller -lådan regelbundet med dricksvatten endast.
Filtret måste bytas ut när det anges på kontrollpanelen eller när isdispensern inte har använts på över 30 dagar.
Vid varje filterbyte måste man sanera isdistributionssystemet med ett livsmedelsklassat desinfektionsmedel (med natriumhypoklorit) som inte ändrar på materialens egenskaper. Skölj med minst två liter vatten före användning.
Man får endast använda originaldelar som har levererats av tillverkaren vid byte av komponenter i is- och vattendispensern.
Alla arbeten på apparaten måste utföras av en kvalificerad tekniker eller av kundservice.

Varning

För att undvika förorening av maten måste denna information och dessa anvisningar följas:

Om man öppnar dörren under längre tidsperioder kan det leda till en märkbar temperaturökning i apparatens fack.
Rengör ytor som kan komma i kontakt med maten och åtkomliga dräneringssystem regelbundet.
Förvararåttköttochfiskilämpligabehållare i kylskåpet, så att de inte kommer i kontakt med annan mat eller droppar på annan mat.
Frysfacken med två stjärnor är lämpliga för att förvara djupfryst mat, för att förvara eller göra glass och för att göra iskuber.
Facken med en, två eller tre stjärnor är inte lämpliga för att frysa ned färsk mat.
Om kylskåpet lämnas tomt under längre perioder bör det stängas av, avfrostas, rengöras och torkas. Dörren bör dessutom lämnas öppen för att förhindra mögelbildning inuti apparaten.

1.6 Energibesparing

Korrekt användning av apparaten, korrekt förpackning av livsmedel, en konstant temperatur och mathygien, påverkar alla förvaringens kvalitet.
Se till att öppna dörrarna så sällan som möjligt och under så kort tid som möjligt, för att skydda facken mot överdriven uppvärmning.
Rengör kondensatorn (om den är åtkomlig) baktill på apparaten regelbundet för att förhindra att apparaten blir mindre effektiv.
Tina upp fryst mat i kylfacket så att du kan använda den kyla som finns i de frysta livsmedlen.

1.5 Information för tillsynsmyndigheter

För EcoDesign-kontroller måste installation och konfiguration av apparaten följa standarden SS-EN 62552.
Ventilationskrav, mått och minsta utrymme från den bakre väggen anges i kapitlet "Installation" i den här handboken.
Kontakta tillverkaren för mer information.

2.1 Installation

Se till att installationen utförs korrekt, i enlighet med alla anvisningar i den specifika installationshandbok som medföljer apparaten.

Varning

Anslut alltid vattnet innan du ansluter strömförsörjningen.

Apparaten måste vara jordad enligt elsystemets säkerhetsstandarder.

Placera apparaten med hjälp av en till person.
Använd aldrig den öppna dörren för att häva apparaten på plats vid placeringen.
Anbringa inte överdrivet tryck på dörren när den är öppen.

Apparaten får inte installeras i närheten av värmekällor. Om detta inte är möjligt måste lämplig isolering användas.

Apparaten får inte utsättas för direkt solljus.

Apparaten får inte användas utomhus.

Installation och service ska utföras av kvalificerad personal i enlighet med gällande standarder.

Se till att en auktoriserad tekniker utför den elektriska anslutningen.

Om nätkabeln är skadad måste man undvika faror genom att kontakta teknisk support omedelbart, så att de kan byta ut den och förhindra eventuella risker.

Använd alltid nödvändig/obligatorisk personlig skyddsutrustning (PSU) innan du arbetar på apparaten (installation, underhåll, placering eller förflyttning).

Innan du utför några åtgärder som rör apparaten måste du stänga av strömförsörjningen.

Apparaten kan användas vid en höjd på högst 4 000 meter över havet.

Om den installeras i närheten av ett annat kylskåp eller frysskåp måste man hålla ett minsta avständ på 2 cm.

Försök inte reparera apparaten själv eller utan hjälp av en kvalificerad tekniker.

Apparaten får inte installeras/användas utomhus.

SE UPP: Se till att nätkabeln inte fastnar eller skadas vid placering av apparaten.

För att se till att apparaten är stabil måste man installera och sätta fast den korrekt, enligt de anvisningar som ges i denna handbok.

2.2 Anslutning till vattensystemet

Modeller som är försedda med ismaskin kräver en anslutning till vattenförsörjningssystemet. Detta kan endast göras genom att använda den medföljande 1/4" vattenledningen.

Systemets tryck måste vara mellan 0,05 MPa och 0,5 MPa (mellan 0,5 bar och 5 bar).

Alla tryckvärden som ligger utanför detta toleransområde leder till att vattensystemet slutar fungera eller läcker. Apparaten ska endast förses med dricksvatten.

Varning

Apparaten ska endast förses med dricksvatten.

Varning

Se till att installationen utförs korrekt och enligt alla anvisningar i den specifika installationshandbok som medföljer apparaten.

Varning

Försök inte använda en lokalt inköpt trädgårdsslang med gänga eller en flätad matarslang. I annat fall kan gängorna på apparatens solenoid för vattenanslutning gå sönder.

2.3 Anslutning till elnätet

Apparaten är utrustad med en stickpropp av typen Schuko 16A och måste anslutas till elnätet med hjälp av det motsvarande Schuko-uttaget.

Använd inga förlängningssladdar och/eller multiadaptrar för nätanslutningen.

Använd inga förlängningssladdar och/eller multiadaptrar för nätanslutningen.

2.4 Köldmedium

Apparatens kylkrets innehåller köldmediumet isobutan (R600a). Det är en naturgas med hög miljökompatibilitet, men som också är brandfarlig.

Vid transport och installation av apparaten måste man se till att inga av kylkretsens komponenter skadas.
0m kylkretsen skadas:
- Undvik öppna lågor och antändningskällor.
- Ventilera noggrant det rum där apparaten placerats.

0 7010 W021

Se upp:

Brandrisk/brandfarliga material.

Viktigt

Var särskilt försiktig vid transport, installation och/eller rengöring, för att undvika skador på kylkretsen.

3.1 Lär känna ditt kylskåp

Grattis till inköpet av ditt nya kylskåp! Från och med nu kan du använda vårt innovativa förvaringssystem, som gör det möjligt att förvara alla typer av livsmedel på bästa möjliga sätt.

Denna handbok svarar på de flesta av dina frågor om produktens egenskaper. Om du behöver ytterligare information eller teknisk assistans bör du kontakta din återförsäljare eller besöka vår webbsida:

i Italien https://it.bertazzoni.com/altro/assistenza-e-manutenzione
i Storbritannien https://uk.bertazzoni.com/more/care-service
i Frankrike https://fr.bertazzoni.com/customer-care
i Spanien https://universal.bertazzoni.com/more/care-service
i Nederländerna https://nl.bertazzoni.com/zorg-en-service
i Sverige https://se.bertazzoni.com/more/care-service
i Danmark https://dk.bertazzoni.com/more/care-service

3.2 Tillverkarens ansvarsskyldighet

Tillverkaren avsäger sig allt ansvar för personskador eller egendomsskador som beror på:

användning av apparaten som avviker från den som anges i denna handbok
underlåtenhet att följa anvisningarna i användarhandboken
åverkan på någon av apparatens delar
användning av reservdelar som inte är originaldelar.

3.3 Teknisk support

Vid apparatfel, kontakta teknisk support och låt endast kvalificerad personal utföra reparationen.
Se till att du har modell och serienummer till hands (anges på typskylten).
Använd endast originaldelar.
Försök inte reparera apparaten på egen hand eller
utan hjälp av en kvalificerad tekniker. Detta kan ha säkerhetsmässiga konsekvenser och ogiltigförklara garantin.

Originaldelar förblir tillgängliga i 10 år efter att modellen har slutat tillverkas.
Följande reservdelar finns endast tillgängliga för auktoriserade reparationstekniker: elektroniska kontrollbord, termostater, temperaturgivare, gångjärn, lampor och dörrhandtag.

Viktigt

Innan du ringer måste du anteckna apparatens serienummer, som finns på garantiintyget och på serienummerskylten som sitter inuti kylfacket på motsatt sida i förhållande till dörröppningen.

Innan du ringer bör du se till att du har följande information till hands:

- inköpsdatum

- återförsäljarens namn.

3.4 Tekniska data

Typen av köldmedium, kapacitet och andra tekniska data finns på produktetiketten och kan även visualiseras genom att skanna QR-koden på energimärkningen.

3.5 Märkplåt

Märkplåten visar tekniska data, serienummer och modell. Märkplåten får aldrig tas bort.

Placering av serienumret inuti facet

BERTAZZONI SPA VIA PALAZZINA, 8 41016 GUASTALLA (RE) -ITALY FROST FREE REFIGERATOR Gross capacity (l) 461 Net capacity Fridge (l) 335 Net capacity Fresco (l) Net capacity Freezer(l) 105 Freezing Capacity (kg/12h) 4,5 Refrigerant Fridge/Fresco (gr) 48 Refrigerant Freezer (gr) 55 Refrigerant Type R600a Climatic Class SN/T Defrost Heater (W) 240 Total Absorbed Current (A) 1.4 Voltage (V-) 220-240 V Frequency (Hz) 50-60 Hz Lighting Neon/Led (W) 11 Temperature Rise time MADE IN ITALY MODEL REF755BBRXTT TYPE I-G 749 SERIAL NUMBER F20202106000006 Modell Typ Serienummer CE Egenskaper

Klimatklasser

SN (subnormal) mellan +10 °C och +32 °C
N (normal) mellan +16 °C och +32 °C
ST (subtropisk) mellan +18 °C och +38 °C
T (tropisk) mellan +18 °C och +43 °C

3.6 Översikt över huvudkomponenter

Kylskåp +8 °C/+2 °C FlexMode -15 °C/-22 °C

1) Konstruktion i rostfritt stål
2) Interaktiv kontrollpanel
3) Vattenfilter
4) Höjdjusterbara hyllor
5) Kylfackets lädor
6) Ismaskinens läda
7) Dörrhyllor
8) LED-lampor för frysfackets bottenlåda
9) Frysens bottenläda, kan omvandlas till kylfack eller lågtemperaturfack (FlexMode-funktion)
10) Avtagbart galler (kondensator)

3.7 Elektronisk styrning

Det innovativa elektroniska styrsystemet håller en konstant temperatur i facken och visar den på kontrollpanelen. Systemet möjliggör även användarens interaktion, genom att göra det möjligt att personanpassa inställningarna för de olika funktionerna och få ljudmeddelanden och/eller visuella meddelanden om det uppstår funktionsfel hos apparaten.

3.8 Huvudsaklig kontrollpanel

①
△

△
←

Slå PÅ/AV:

Rör symbolen för att sätta på eller stänga av enheten.

Hem

Rör symbolen Hem för att gå tillbaka till huvudsidan.

Larm

Rör symbolen för att visa larmtonsfunktionerna och inaktivera dem.

Tillbaka

Rör pilsymbolen för att gå tillbaka till den föregående skärmsidan.

4.1 Påslagning och avstängning

Första gången man startar enheten

Rör knappen ⓐ. Följande startsidor visas:

FERTAZZO ITALIA

1) Bertazzonis logga.

3) Huvudsidan visas, där man ser den omgivningstemperatur som uppmätts inuti kylfacken. Enheten börjar automatiskt kylas ned tills den när de inställda temperaturerna.

+ 5 °C - 18 °C Functions Settings

4) Huvudsidan.

- Kylfack +5 °C

- FlexMode-fack -18 °C

FlexMode-facket är inställt på frysläget [-18 °C (0 °F)]. Se funktion 5 i avsnitt 5.1 för att ändra denna inställning.

När apparaten sätts på för första gången rekommenderar vi att vänta minst 12 timmar innan du öppnar dörrarna och lägger in någon mat inuti enheten. Under denna tidsperiod inaktiveras alla felmeddelanden genom att trycka på larmknappen

Avstängning av enheten

2) Rör "Yes" för att stänga av.

3) Bekräfta avstängningen genom att röra "Yes".

När enheten är avstängd finns det inga varningslampor som visar att apparaten är inkopplad i ett vägguttag.

Avstängning av endast kylfacket

Kylfacket kan stängas av självständigt, medan FlexMode-lådan inte kan stängas av om inte hela enheten stängs av.

+ 5 °C - 18 °C Functions Settings

1) Huvudsidan.

OFF 0 + 2 | + 4 + 5 °C+3 OK

2) Rör "Off".

3) Rör "Yes" för att stänga av facket.

4) Rör "Yes" för att bekräfta avstängningen.

4) Rör "Yes" för att bekräfta aktiveringen.

5) På huvudsidan visas symbolen "Off", som visar att det kylfacket är avstängt.

+ 5 °C - 18 °C Functions Settings

5) Nu sätts kyl- facket på igen. Huvudsidan visas igen.

Sätta på kylskåpet igen

För att sätta på enheten igen måste man trycka på knappen Ⓗ. Skärmen sätts på och startsidan och huvudsidan visas, där den temperatur som uppmätts inuti kylfacken visas än en gång. Kylskåpet börjar automatiskt kylas ned tills det när de inställda temperaturerna.

Sätta på facket igen

Om du vill sätta på kylskåpet igen:

1) Huvudsidan. För att sätta på kylfacket igen, rör "Off".

Ha apparaten avstängd under längre perioder

Vid lång frånvaro rekommenderar vi att stänga av kylskåpet genom att trycka på enhetsknappen i tre sekunder, och koppla från stickproppen eller strömbrytaren som styr vägguttaget.

Töm kylskåpet helt, samt rengör och torka av. Lämna sedan dörrar och lädor delvis öppna för att förhindra obehaglig lukt.

ON 0 + 2 + 3 + 4 + 5 °C OK

2) Rör "On".

Om standby-meddelandet inte visas vid den första påslagningen, utan något annat meddelande visas, innebär det att apparaten redan har påbörjat nedkylningsprocessen. Under den första påslagningen går det inte att använda menyn för att ändra på fabriksinställningarna förrän den förinställda temperaturen har uppnåtts.

Varje gång som apparaten sätts på går den igenom en procedur för självdiagnostisering som tar tre minuter, innan den startas helt. Om endast kylfacket har stängts av fortsätter den specifika fläkten att fungera för att förhindra att obehaglig lukt och mögel uppstår.

4.2 Hur man kan justera temperaturen efter olika behov

Varje modell har testats noggrant innan den lämnar fabriken och har justerats så att den säkerställer hög prestanda och låg energiförbrukning. Vanligtvis behöver man inte ändra på några inställningar.

Exempel: Hur man ändrar på kylfackets temperatur.

+ 5 °C - 18 °C Functions Settings

1) Huvudsidan. Rör symbolen för kylfacket.

Kylfacket Frysfacket + 5 °C - 18 °C Förinställda temperaturer

OFF 0 + 2 | | °C + 3 + - - + 5 OK

2) Bläddra upp/ned för att välja önskad temperatur.

(kyl: mellan +2 °C och +8 °C)

OFF 0 + 2 | °C + 3 + 4 + 5 OK

3) Rör "OK" för att bekräfta önskad temperatur.

Samma procedur används för att ställa in temperaturen för FlexMode-lådan i lågtemperaturläget (mellan -2 °C och +2 °C) eller i frysläget (mellan -15 °C och -22 °C).

Den temperatur som visas kan variera lätt i förhållande till den inställda temperaturen till följd av ofta förekommande öppningar av dörrarna, eller införande av rumstempererade livsmedel eller stora mängder mat.

6 till 12 timmar behövs för att uppnå den valda temperaturen.

Symbolen hänglås

Symbolen hänglås visas när temperaturerna ställs in.

Öppet/stängt hänglås visar huruvida det för närvarande är möjligt att ändra på fackets temperaturer eller inte.

Vanligtvis visas det gula hänglåset öppet. I så fall kan du bläddra upp eller ned med ett finger på skärmen, välja önskad temperatur och trycka på OK för att bekräfta.

OFF 0 + 2 | + 4 + 5 °C+3 OK

Stängt hänglås kan å andra sidan visas om en användare har aktiverat vissa funktioner som ändrar på inställningarna för kylfacket och frysfacket. I detta fall kan användaren inte ändra på temperaturen i facken.

OFF 0 + 2 | + 4 + 5 OK °C + 3

Om användaren rör symbolen "Functions" och ställer in en särskild funktion (Vacation, Shopping FlexMode o.s.v.) visas ett stängt hängläs och det är inte längre möjligt att ändra på temperaturen i facken förrän funktionen har slutförts eller inaktiverats manuellt.

4.3 Varningsmeddelanden på skärmen

Ett inbyggt styrsystem ger information med hjälp av varningslampor eller textmeddelanden som visas på skärmen.

Det röstmeddelande som spelas upp med vissa varningsmeddelanden kan stängas av genom att röra larmknappen ▲på den huvudsakliga kontrollpanelen.

Det finns en lista med varningsmeddelanden i slutet av denna handbok.

Du kan personanpassa enhetens funktion för att passa de olika sätt som du vill använda den på.

5.1 Funktioner

Efter att ha rört symbolen "Functions" på huvudsidan kommer användaren att se symbolerna för följande tillgängliga funktioner.

1) Shopping Mode Fridge (kylskåpets shoppingläge)

2) Vacation Mode (semesterläge)

3) Shopping FlexMode (FlexMode shoppingläge)

4) Rapid Bottle Cooler (snabb flaskkylare)

5) Ice Maker (ismaskin)

6) Water Filter (vattenfilter)

7) Water System Purge (rengöring av vattensystemet)

1) Shopping Mode Fridge (kylskåpets shoppingläge)

Funktionen sänker kylskåpets temperatur till +2 °C (36 °F) i 1 till 12 timmar, för att möjliggöra snabbare nedkylning av mat som precis har lagts in i kylskåpet. När de inställda timmarna har gått inaktiveras funktionen automatiskt och kylskåpet återgår till den tidigare inställda temperaturen. Det går att ställa in en tidsinställd aktivering av denna funktion. Efter ett längre strömavbrott måste funktionen aktiveras på nytt.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

c) Rör "Yes" för att aktivera funktionen.

7 8 9Hour 10 1 OK

D) Bläddra upp/ned för att ställa in önskad tid och tryck sedan på "OK".

Det går att programmera denna funktion 1 till 24 timmar i förväg.

2) Vacation Mode (semesterläge)

Denna funktion (som rekommenderas vid längvarig frånvaro eftersom den möjliggör betydande energibesparingar) ställer in kylfackets temperatur på +14 °C (57,2 °F).

Det går att programmera varaktigheten, eller så kan funktionen inaktiveras manuellt när man kommit tillbaka efter en frånvaroperiod. Denna funktion förblir aktiv även om ett långvarigt avbrott i strömförsörjningen sker under frånvaroperioden.

Det går att programmera en period på mellan 1 och 90 dagar.

3) Shopping FlexMode (FlexMode shoppingläge)

Denna funktion måste aktiveras minst 24 timmar innan man lägger in rumstempererade varor i frysen eller flera timmar innan man lägger in djupfrysta varor som utsatts för en lätt temperaturökning i frysen.

Denna funktion inaktiveras automatiskt när den programmerade tidsperioden har gått. Det går att programmera en tidsinställd aktivering av denna funktion.

Vid ett långvarigt avbrott i strömförsörjningen måste funktionen aktiveras på nytt.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

c) Rör knappen "Yes" för att aktivera funktionen.

c) Rör knappen "On" för att aktivera funktionen.

D) Bläddra upp/ned för att ställa in önskad tid (i dagar) och tryck sedan på "OK".

7 8 9Hour 10 11 OK

D) Bläddra upp/ned för att ställa in önskad tid (i timmar) och tryck sedan på "OK".
Det går att programmera en period på mellan 1 och 90 dagar.
Det går att programmera en period på mellan 1 och 24 timmar.

5. PERSONANPASSA FUNKTIONER OCH INSTÄLLNINGAR

4) Rapid Bottle Cooler (snabb flaskkylare)

Denna funktion kan aktiveras när man behöver kyla ned drycker snabbt, genom att lägga in dem i frysfacet.

Det går att välja en varaktighet på mellan 1 och 45 minuter.

En ljudsignal anger när den optimala temperaturen har uppnåtts.

Ljudsignalen kan inaktiveras efter att dryckerna har tagits ut genom att trycka på larmknappen

5) Sätta på ismaskinen

Man bör utföra en förtvätt av vattenkretsen innan man aktiverar ismaskinen för första gången. Ismaskinen kan sättas på efter några minuter (se avsnitt 7.1).

Viktigt

Aktivera inte ismaskinen om apparaten inte har anslutits till vattennätet.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

B) Bläddra två gånger åt höger och rör sedan symbolen "Ice Maker".

c) Rör knappen "On" för att aktivera funktionen.

C) Rör knappen "Yes" för att sätta på ismaskinen.

35 36 37Min 38 39 OK

D) Bläddra upp/ned för att ställa in önskad tid (i minuter) och tryck sedan på "OK".

5a) Ställa in storleken på iskuberna – Superlce

Funktionen "Ice Maker" gör det möjligt att välja storleken på iskuberna, genom att välja mellan stor eller medelstor (standardinställning), och aktivera funktionen "Superlce", som ökar mängden is som produceras.

Funktionen "Superlce" inaktiveras automatiskt efter 48 timmar.

6) Aktivera påminnelse om vattenfilter

Vattenfiltret är nödvändigt för att rena vattnet som används för att göra is eller rengöra kretsen. Skärmen gör det möjligt för dig att sätta på en varning som påminner dig om hur lång tid som finns kvar tills filtret förbrukats och måste bytas ut.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

B) Bläddra två gånger åt höger och rör sedan symbolen "Ice Maker".

c) Rör symbolen "Set Cube Size" (ställ in storleken på iskuberna). Standardstorleken för iskuberna är "medium" (medelstor).

D) Rör symbolen medium/large (medelstor/stor) för att välja önskad storlek på iskuberna.

E) Om du vill öka mängden is som produceras måste du röra symbolen "SuperIce". På så sätt kan frysen producera mer is, upp till 1,5 kg om dagen.

F) Bekräfta om du vill aktivera funktionen eller inte genom att röra knappen "On" eller "Off".

A) Huvudsidan. Rör symbolen "Functions".

B) Bläddra en gång åt höger och rör sedan symbolen "Water Filter".

c) Du kan bekräfta funktionen genom att röra knappen "On".

D) Du kan bekräfta funktionen genom att röra knappen "Yes".

E) Antalet dagar kvar fram tills datumet för nästa filterbyte visas.
Rör knappen Hem

5. PERSONANPASSA FUNKTIONER OCH INSTÄLLNINGAR

6a) Inaktivering av påminnelse om vattenfilter

För att inaktivera en aktiv påminnelse om filter måste man följa dessa steg:

6b) Återställning av filtret

Funktionen för återställning av filter nollställer den tid som är kvar tills filtret behöver bytas ut. Måtaren måste nollställas varje gång som filterpatronen byts ut.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

B) Bläddra en gång åt höger och rör sedan symbolen "Water Filter".

B) Bläddra en gång åt höger och rör sedan symbolen "Water Filter".

c) Tryck på "Off" för att inaktivera påminnelsen om vattenfilter.

D) Du kan bekräfta funktionen genom att röra knappen "Yes".

D) Rör knappen "Yes" för att gå vidare.

E) Du kommer att se vattenfilterpatronens hela livslängd.

Rör knappen Hem för att gå tillbaka till huvudsidan eller tryck på "Yes" för att inaktivera påminnelsen om filter.

7) Manuell rengöring av vattenfiltret

Om isproduktionen har stängts av, eller inte använts under en längre period, rekommenderar vi att du kör funktionen "Manual Cleaning" (manuell rengöring).

Stäng av ismaskinen innan du går vidare.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Functions".

c) Rör "Yes" för att aktivera manuell rengöring.

c) Rör "OK" för att påbörja rengöringen.

G) Tryck på "OK" när rengöringen har slutförts och töm ut eventuellt vatten ur islådan.

H) Efter några sekunder visas sidan med huvudmenyn.

Upprepa rengöringen tills vattnet i islådan är rent.

Placera isbrickan eller en lämplig skål för uppsamling av vattnet korrekt under ismaskinen och stäng sedan lådan. Rengör isbrickan när processen har slutförts.

Förbigå filtret

Det inbyggda filtreringssystemet kan förbigås när vattenförsörjningssystemet tillhandahåller vatten av utmärkt kvalitet. Ta helt enkelt bort vattenfiltret från adaptern så förbigår systemet automatiskt filterpatronen.

5.2 Inställningar (Settings)

Du kan personanpassa kylskåpets inställningar för att passa de olika sätt som du vill använda det på.

1) Datum

Skärmen visar datumet i formatet dag:månad:år. Du kan ändra inställningarna genom att röra skärmen.

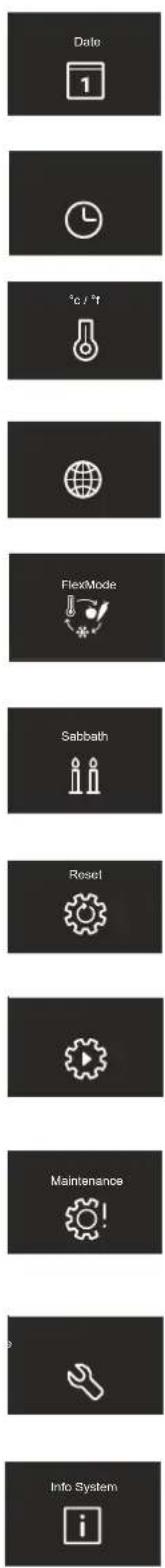

Date 1 °C / °F FlexMode Sabbath Reset Maintenance Info System

1) Date (datum)

2) Time (tid)

3) Celsius och Fahrenheit

4) Language (språk)

5) FlexMode

6) Sabbath (sabbatläge)

7) Reset (återställning)

8) Demo (demoläge)

9) Maintenance (underhåll)

10) Service

11) Info System (systeminformation)

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

Date Time 1 °C / °f Language

B) Rör symbolen "Date".

c) Bläddra upp/ned för att välja önskad dag och rör sedan "OK".

7 8 9Month 10 11 OK

D) Bläddra upp/ned för att välja önskad månad och rör sedan "OK".

2020 2021 2022Year 2023 OK

E) Bläddra upp/ned för att välja önskat år och rör sedan "OK".

2) Tid

Skärmen visar timmar och minuter i formatet hh:mm.

Denna funktion gör det möjligt att välja mellan 12-timmars och 24-timmarsformat.

3) STÄLLA IN °C/°F

Denna funktion gör det möjligt att visa temperaturen i grader Celsius eller Fahrenheit. Temperaturen visas enligt standardinställningen i grader Celsius.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

Date Time 1 °C / °C Language

B) Rör symbolen "Time".

C) Rör det tidsformat som du vill använda: 12- eller 24-timmars.

°C OK

C) Bläddra upp/ned för att välja antingen Celsius eller Fahrenheit och rör sedan "OK".

7 8 9Hour 10 OK

D) Bläddra upp/ned för att ställa in timmen och rör sedan "OK".

35 36 37Min 38 OK

E) Bläddra upp/ned för att ställa in minuterna och rör sedan "OK".

5. PERSONANPASSA FUNKTIONER OCH INSTÄLLNINGAR

4) Språk

För att ställa in kylskåpets språk behöver du bara röra skärmens inställningsknappar.

5) FlexMode

Frysfacket (mellan -15 °C och -22 °C) kan vid behov omvandlas till ett kylfack (mellan +2 °C och +8 °C) eller ett lågtemperaturfack (mellan -2 °C och +2 °C).

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

Date Time 1 °C / °C Language

B) Rör symbolen "Language".

FlexMode Sabbath Reset Demo

B) Dra en gång åt höger och rör knappen "FlexMode".

Italiano English Français Español Dul OK

c) Bläddra upp/ned för att välja önskat språk och rör sedan "OK".

C) Bläddra upp/ned och välj en av de tre funktionerna.

D) Rör "Yes" för att bekräfta funktionen.

6) Sabbatläge

Funktionen gör det möjligt att följa vissa religiösa ceremonier som kräver att apparatens funktion inte påverkas av öppning eller stängning av dörrarna (termostatisk styrning, inre belysning och ismaskin inaktiveras).

7) Återställning

Gördetmöjligtattåterställatill fabriksinställningarna så att alla senare ändringar raderas.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

FlexMode Sabbath Reset Demo

B) Dra åt höger två gånger och rör symbolen "Sabbath".

FlexMode Sabbath Reset Demo

B) Dra åt höger två gånger och rör symbolen "Reset".

i Confirm Sabbath Mode Yes No

C) Rör knappen "Yes" för att aktivera funktionen.

D) Rör knappen "Yes" för att aktivera funktionen.

Reset Yes No

D) Rör knappen "Yes".

Sabbath Mode

E) Kylskåpet fungerar sedan enligt denna konfiguration.

Reset Reset complete

E) Återställningen har slutförts. Kylskåpets fabriksinställningar har återställts.

Viktigt

Omdu återställertill standardinställningarna ("Reset") måste du återställa funktionen för FlexMode-lådan till kyllåda eller lågtemperaturlåda, om någon av dessa två inställningar hade valts innan återställningen.

5. PERSONANPASSA FUNKTIONER OCH INSTÄLLNINGAR

8) Demoläge

Du kan simulera kylskåpets funktion för utställningslokaler eller mässor.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

FlexMode Sabbath Reset Demo

B) Bläddra åt höger två gånger och rör "Demo".

Demo Mode 1 2 3 4

c) Skriv in lösenordet för att aktivera.

9) Underhåll (signaleras av en ljudsignal)

För att hela enheten ska fungera som den ska är det viktigt att regelbundet rengöra den nedre skyddslisten, filtret och kondensatorn.

Enhetens standardinställning är "Varning inaktiverad".

En påminnelse om den nödvändiga rengöringen en gång i halvåret uppmärksammas med hjälp av en ljudsignal och ett visuellt meddelande på skärmen.

Det går att inaktivera ljudsignalen och visa den tid som finns kvar till nästa nödvändiga rengöring.

Se sidorna nedan för mer information.

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

B) Dra åt höger tre gånger och rör symbolen "Maintenance".

c) För att aktivera, rör "Yes".

D) För att aktivera, rör "Yes".

Clean Condenser Next reminder... Left 180 days Off Reset

E) Skärmen visar den tid som finns kvar till nästa rengöring.

11) Systeminformation

Funktionen "Info System" visar produktdata, till exempel programvarukod, serienummer och fabrikskoder för kylskåpet.

Clean Condenser Next reminder... Left 180 days Off Reset

F) 0m du vill inaktivera en varning som tidigare ställts in behöver du bara röra symbolen "Reset".

+ 5 °C - 18 °C Functions Settings

A) Huvudsidan. Rör symbolen "Settings".

G) För att inaktivera varningen, rör knappen "Yes".

Sk Power HW: 0504 SW: 0518 Sk User HW: 1002 SW: 1069 - G1011

C) Information om enheten visas.

10) Service

Servicefunktionen är reserverad åt kundservice.

6.1 Inredningsdesign (placering, anpassning och borttagning av komponenter)

Kyllåda

Monteras på glidskenorna med två letterskruvar.

För att ta bort lådan måste du skruva loss letterskruvarna.

FlexMode-lådan kan tas bort med samma procedur som för kyllådan, alltså genom att skruva loss letterskruvarna.

När du sätter tillbaka lådorna måste du se till att lådornas baksidor kopplas in i klämmorna på glidskenorna.

Sitter i frysfackets översta låda; på vissa modeller monteras den med letterskruvar. >När du sätter tillbaka lådan efter att ha tagit bort den måste du se till att sätta tillbaka den på rätt plats.

Ha inte händer eller fingrar i närheten av ismaskinen när den används.

Hyllor

Hyllorna är justerbara och kan lätt placeras om av användaren på detta sätt:

Häll fast i hyllans båda sidor och tryck den uppåt för att koppla loss den från glidskenorna. Dra den sedan utåt.

Lyft eller sänk hyllan till önskat läge.

För att ta bort hyllan måste du först skjuta den helt uppåt.

Dörrhyllorna kan enkelt tas bort för rengöring.

Håll fast i hyllans båda sidor och tryck den uppåt för att koppla loss den från dess säte. Dra den sedan utåt.

Utför proceduren i omvänd ordning för att sätta tillbaka hyllan.

7.1 Aktivering och användning av ismaskinen

Anmärkning

Om isen inte används ofta rekommenderar vi att tömma islådan efter 8–10 dagar.

Det är normalt att vissa iskuber fastnar i varandra. Om isen inte används ofta kan äldre iskuber bli matta, smaka konstigt och bli mindre.

Ismaskinen inaktiveras automatiskt om funktionen "Vacation" har aktiverats.

När ismaskinen startas för första gången rekommenderar vi att slänga den första fulla islådan.

Om apparaten varit avstängd i en månad eller mer rekommenderar vi att utföra en cykel för rengöring av vattensystemet och vattenfiltret

Ismaskinen producerar is om FlexMode-facket är inställt i frysläget.

Varning

Ismaskinen fortsätter att fungera även om islådan inte är på sin plats.

För att aktivera ismaskinen efter att apparaten har installerats måste man röra symbolen "Functions" och därefter symbolen "Ice Maker" inom "Functions".

Var uppmärksam på att det behövs 12 till 24 timmar innan isproduktionen kan starta.

Produktionen är 10 iskuber per cykel med cirka 10 cykler på 24 timmar.

Produktionen beror på den temperatur som har ställts in för frysen, omgivningstemperaturen och hur ofta dörren öppnas.

Om apparaten används utan att ha anslutits till vattensystemet måste man se till att ismaskinen inaktiveras genom att röra symbolen

Ismaskinen producerar is tills isbrickan är full och slutar automatiskt när maxnivån har uppnåtts.

Med funktionen "Super Ice" kan man öka mängden is som produceras på 24 timmar, medan funktionen "Set Cube Size" gör det möjligt att välja storleken på de iskuber som produceras.

Luktar iskuberna konstigt?

Is är ett poröst material som kan absorbera lukt från miljön omkring. Iskuber som har funnits i iskubslådan en längre tid kan absorbera lukter, fastna i varandra och långsamt bli mindre och mindre.

Vi avråder från att använda gamla iskuber.

Andra sätt att förhindra avvikande lukter:

Iskubslådan bör rengöras regelbundet med varmt vatten. Se till att ismaskinen har stängts av innan du gör rent lådan. Skölj rent och torka av.
Kontrollera frysens innehåll för att upptäcka skämd eller gammal mat. Alla starkt luktande livsmedel bör förpackas ordentligt eller förvaras i lufttäta behållare, för att förhindra luktbildning.
Vattenfiltret kan behöva bytas ut på vissa modeller.
I vissa fall bör kvaliteten hos hemmets vattenanslutning kontrolleras.

Driftljud

Normala ljud

Surrande: Kylenheten är på. Fläkten i cirkulationssystemet är på.
Bubblande, surrande eller kluckande ljud: köldmediumet flödar igenom rören.
Klickande: motorn sätts på eller stängs av.
Solenoiden på vattenanslutningen öppnas/stängs.
Mullrande: iskuberna faller ned i iskubslådan.

Apparaten förses med ström av två självständiga kompressorer. Därför är det normalt att en av de två kompressorerna alltid är på.

Varning

Placera inga flaskor eller mat i iskubslådan för snabb nedkylning. Ismaskinen kan blockeras och skadas.

7. AKTIVERING OCH ANVÄNDNING AV ISMASKINEN

7.2 Vattenfilter

Vattenfiltret gör det möjligt att få vatten med hög kvalitet för isproduktionen. Det kan filtrera upp till 3 000 liter vatten under en maximal tidsperiod på 12 månader.

Filterbyte

Filtret (kod: Z330001) sitter inuti kylfacket, ovanför den övre glaspanelen. Innan du byter ut filtret måste du stänga av ismaskinen genom att röra symbolen "Ice Maker".

Öppna den övre glaspanelen och vrid försiktigt filterpatronen motsols en kvarts varv tills den lossnar från filterhuset. Det är normalt att en mindre mängd vatten rinner ut. Ta bort locket från den nya filterpatronen och sätt in den i filterhuset genom att försiktigt vrida medsols en kvarts varv tills den låses på plats.

Gå till menyn och använd symbolen för att välja funktionen "Manual Clean". I slutet av rengöringscykeln måste du ta bort vattnet ur isbrickan och torka av den.

Om du väljer att inte använda vattenfiltret (om till exempel apparaten är ansluten till en vattenkälla som redan är filtrerad) rekommenderar vi att du även ställer in funktionen "Water Filter" genom att använda symbolen Rör symbolen "Reset" och inaktivera varningen för att undvika påminnelse om att byta filter (eftersom du inte använder något).

För mer information och för att veta hur du kan anpassa denna funktionsinställning, följ anvisningarna som ges i denna handbok i avsnittet "Funktioner".

8.1 Belysning

För att ge optimal inre belysning finns det LED-lister som belyser kylfacket ovanifrån och uppsättningar av LED-lampor som ger direkt belysning åt olika områden i kylfacket, kyllådorna och fryslådan.

Vid funktionsfel och/eller förslitning hos belysningssystemet kan reparation utföras av en kvalificerad servicetekniker.

9.1 Allmänna anvisningar

Ditt kylskåp har utformats för att garantera exakta och konstanta temperaturer samt lämpliga fuktighetsnivåer i alla fack.

Dessutom garanterar den dubbla nedkylningen att frysta livsmedel och is inte absorberar lukt från färska livsmedel, och att fuktigheten i kylskåpet inte fryser och leder till frostbildning.

Trots detta räcker det inte att ha ett utmärkt kylskåp för att förvara dina livsmedel korrekt. Man måste också känna till reglerna för korrekt matförvaring.

Tänk på att egenskaperna hos alla livsmedel oundvikligen ändras med tiden. Denna förändring påbörjas innan maten förtärs, eftersom livsmedel innehåller mikroorganismer som multipliceras och kan leda till förskämning. Denna process kan ske snabbare vid felaktig hantering samt felaktiga förvaringstemperaturer och fuktighetsnivåer.

Vi rekommenderar därför att du följer de anvisningar som ges nedan, som gör det möjligt för dig att använda din kyl/frys på ett säkert och effektivt sätt, så att dina livsmedel förvaras på bästa möjliga sätt så länge som möjligt.

Tänk på att lågtemperaturlådan är området där man förvarar de känsligaste färska livsmedlen, eftersom den håller en konstant medeltemperatur som ligger nära frysgräsen.

Kontrollera regelbundet att alla livsmedel är i gott skick. Det syns vanligtvis ganska tydligt när en matvara är skämd, på grund av mögel, dålig lukt och otrevligt utseende. Det kan å andra sidan finnas fall då dessa förhållanden inte är lika uppenbara. Om du tror att en matvara har förvarats för länge och kan vara skämd bör du inte äta denna vara eller ens smaka på den, även om den fortfarande ser välbehållen ut, eftersom bakterier kan leda till att maten blir dålig, vilket även kan leda till matförgiftning och sjukdom.

Om du inte känner dig säker är det bättre att slänga maten.

9.2 Hur du kan bibehålla matens kvalitet på bästa sätt

När du handlar mat

Vidta alltid följande försiktighetsåtgärder:

Lägg alla förpackningar med rätt kött, fisk eller kyckling i plastpåsar, så att de inte droppar på andra livsmedel.
Köp kött, kyckling och fisk sist. Lämna inte maten i en varm bil efter att du har handlat. Ha en fryspåse i bilen som du kan använda vid höga utomhustemperaturer och långa resor.
Kontrollera produktionsdatum och bäst före-datum på livsmedlen, för att se till att de är färska.
Var uppmärksam när du köper färska livsmedel och köp en mängd som kan förtäras under din planerade förvaringsperiod.
Låt, när det är möjligt, varma livsmedel närma sig rumstemperatur i minst två timmar innan du lägger in dem i kylskåpet, om du inte har aktiverat funktionen "Shopping" innan.

När du lägger in livsmedel i kylskåpet

Kontrollera kyltemperaturen i de olika facken med kontrollpanelen:

Kyltemperaturen ska vara 8 °C (45 °F) eller lägre och frystemperaturen ska vara -18 °C (0 °F).
Följ rekommendationerna vad gäller förvaringstider och -temperaturer som anges i tabellerna nedan.
Förvara rätt kött, fisk och kyckling separat från andra livsmedel och undvik eventuellt läckage eller droppande.

När du lägger in livsmedel i kylskåpet

När du lägger in kött, fisk eller kyckling i kylskåpet bör du lämna dem i originalförpackningen, om förpackningen inte är sönder eller punkterad. Upprepad hantering kan överföra bakterier till dessa livsmedel.
Det är alltid bra att använda frysbehållare när man ska förvara mat i frysen.
Markera och datummärk förpackningarna.
Var noggrann med att placera matvarorna korrekt på hyllorna, på ett sätt som inte täpper till ventilationsöppningarna inuti facket.

Anmärkningar

När platsen där enheten placeras är väldigt fuktig, eller de livsmedel som läggs in i

lågtemperaturlådan har en hög fukthalt, kan botten av lågtemperaturfacket täckas med vatten eller is (om temperaturen är inställd på mellan 0 °C och -2 °C).

Detta är normalt och beror på de höga fuktnivåerna i lågtemperaturfacket; hög fuktighet i kombination med låga temperaturer är vad som garanterar att livsmedel kan förvaras under en längre tid.

Vatten eller is kan försvinna av sig själva när fuktnivån sjunker, men man kan även ta bort vattnet med en handduk. Om ett tunt skikt av is har bildats kan man ställa in temperaturen för lågtemperaturfacket på +2 °C och efter en dag ta bort vattnet med en handduk.

Om isskiktet är för tjockt kan man behöva stänga av lågtemperaturfacket i en dag så att det hinner smälta.

Varning

Efter ett längre avbrott i strömförsörjningen avges en ljudsignal om temperaturen har höjts ovanför de normala nivåerna, efter att strömmen har kommit tillbaka. Dessutom visas den högsta temperatur som uppmätts inuti facken på skärmen i en minut, så att användaren kan bestämma hur matvarorna kan användas på bästa sätt.

Efter en minut återupptar skärmen dess normala funktion fast larmknappen ⚠ fortsätter blinka.

Tryck på larmknappen ⚠för att visa de högsta uppmätta temperaturerna.

9.3 Tips för matförvaring och

-konservering

Temperaturer

Apparatens arbetstemperaturer har ställts in på rekommenderad temperatur: +5 °C för kylfack, -18 °C för frysfack och 0 °C för lågtemperaturfack.

PLACERING AV MATEN

Kylskåpsdörren

Kylfackets dörr

Förvara ägg, smör, ost o.s.v. i de övre och centrala delarna.
Förvara drycker, flaskor, burkar o.s.v. i den nedre delen.

Kylfacket

Förvara konservburkar, vin, kakor o.s.v. i den övre delen.
Förvara mjölkprodukter, färdiglagad mat, bakverk, fruktjuice, öl o.s.v. i den centrala delen.
Förvara kött, charkuterier o.s.v. i den nedre delen.
Förvara färsk och tropisk frukt, grönsaker, morötter, potatis, löko.s.v. ifrukt- och grönsakslådan.

Frysfacket

Typen av livsmedel, liksom mängd och datum för nedfrysning bör markeras på behållaren/förpackningen.
Använd små behållare, som gärna ska vara kalla redan.
Mängden färsk mat som kan frysas ned samtidigt står på märkplåten inuti kylfacket.
Använd lämpliga fryspåsar, aluminiumfolie och plastfolie för livsmedelsanvändning, samt frysbehällare.
Använd inte papperspåsar, cellofan som inte är för livsmedelsanvändning, shoppingväskor eller redan använda fryspåsar.
Förhindra att fryst mat kommer i kontakt med färsk mat som ska frysas ned.
Förvara frysta grönsaker, is, glass o.s.v. i påsar.

FÄRSKA LIVSMEDEL	FÖRVARINGSOMRÅDE	TID
Rått kött
Stora bitar	Kylskåp – Lågtemperaturfacket	4 dagar
Biffar, kyckling och viltkött	Kylskåp – Lågtemperaturfacket	3 dagar
Köttfärs	Kylskåp – Lågtemperaturfacket	1–2 dagar
Carpaccio	Kylskåp – Lågtemperaturfacket	Omgående
Tillagat kött
Kokt och stekt kött	Kylfacket	2 dagar
Köttbaserade såser	Kylfacket	6 dagar
Fisk
Rå och tillagad fisk	Kylskåp – Lågtemperaturfacket	2 dagar
Övrigt
Soppor och buljonger	Kylfacket	2 dagar
Pasta	Kylfacket	2 dagar
Öppnade charkuterier	Kylskåp – Lågtemperaturfacket	3 dagar
Färskost	Kylskåp – Lågtemperaturfacket	2–3 dagar
Väl försluten lagrad ost	Kylfacket	Flera måna-der
Ägg (färska och otvättade)	Kylfacket	2 veckor
Öppnade burkar	Kylfacket	2–3 dagar
Råa grönsaker (i perforerade påsar)	Kylskåp – Lågtemperaturfacket	1 vecka

FRYSTA LIVSMEDEL FÖRVARINGSOMRÅDE TID

Nöt-, kalv-, lamm- och getkött Frysfacket (Biffar) 6–12 månader Nöt-, kalv-, lamm- och getkött Frysfacket (Kött med ben) 4–6 månader Nötfärs Frysfacket 1–2 månader

Fläskkött Frysfacet (Utan ben) 4–6 månader Fläskkött Frysfacet (Med ben) 2–3 månader Fläskfärs Frysfacet 1–2 månader Köttrester Frysfacet 2–3 månader

FRYSTA LIVSMEDEL FÖRVARINGSOMRÅDE TID

Hel kyckling och kalkon Frysfacet 8–12 månader

Gås, anka och fasan Frysfacet 4–8 månader

Fisk Frysfacket 1–2 månader

Skaldjur Frysfacet 2–3 månader

Tillagad mat Frysfacet 1–2 månader

Grönsaker Frysfacket 8–12 månader

Frukt Frysfacket 6–12 månader

Desserter och tårtor Frysfacket 2–3 månader

10.1 Skötsel och rengöring

För att rengöra stådelarna och -ytorna bör man använda en mikrofiberduk och den svamp som medföljer i apparatens tillbehörssats. Använd alltid duken och svampen i samma riktning som stålets ytstruktur.

Då och då måste man polera stålet genom att torka av det med en fuktig mikrofiberduk.

Använd inte svampen på aluminiumdelar, såsom handtagen och glashyllornas kanter.

Var särskilt uppmärksam på att hålla ventilationsöppningarna i apparaten, eller i det skåp som apparaten står i, fria från tilltäppningar.

Följ noggrant de detaljerade anvisningar som finnsiden medföljandetillbehörssatsen och använd aldrig nötande eller metalliska produkter som kan repa eller skada apparatens matta finish permanent.

Innan du utför någon form av rengöring måste apparaten kopplas bort från strömförsörjningen.

Se till att du inte skadar kylkretsen på något sätt.

Varning

Användning av klorbaserade rengöringsprodukter eller andra produkter som innehåller klor bör undvikas (blekmedel, hypoklorit o.s.v.).

10.2 Invändig rengöring

Rengör de invändiga och avtagbara delarna genom att rengöra dem med en lösning av ljummet vatten med en liten mängd diskmedel.

Skölj och torka omedelbart av.

Använd inga mekaniska anordningar eller andra metoder för att påskynda avfrostningen.

Varning

Använd inte vatten på de elektriska delarna, lamporna eller kontrollpanelen.

Varning

Användning av klorbaserade rengöringsprodukter eller andra produkter som innehåller klor bör undvikas (blekmedel, hypoklorit o.s.v.).

Låt inte kalla glasdelar komma i kontakt med varmt vatten.

Diska inga delar av kylskåpet i diskmaskin, eftersom det kan skada eller göra delarna permanent skeva.

10.3 Rengöring av ventilationsgaller, filter och kondensator

För att enheten ska fungera korrekt måste ventilationsgaller, filter och kondensator rengöras regelbundet.

En påminnelse om den regelbundna rengöring som måste utföras en gång i halvåret ges med hjälp av en ljudsignal och ett visuellt meddelande på skärmen. Ljudsignalen kan inaktiveras medan tiden som är kvar till nästa rengöring fortfarande visas.

Bakom det främre ventilationsgallret (som sitter i enhetens nedre del) finns kondensatorn.

För att rengöra kondensatorn bör man använda en dammsugare med en mjuk borste vid maximal effekt och dra med den längs med ventilationshålen. Om det har bildats mycket damm kan ventilationsgallret tas bort för att möjliggöra en grundligare rengöring av filtret.

Efter att enheten har installerats och satts på kan du ställa in en varning för rengöring av kondensatorn i underhållsinställningarna

Om ljudsignalen har aktiverats kommer den att utlösas en gång i halvåret för att informera dig om att det är dags att rengöra kondensatorn.

När kondensatorn har rengjorts måste man röra symbolen "Reset" för att återaktivera varningen om sex månader.

Om du inte vill att ljudsignalen påminner dig om att rengöra kondensatorn räcker det att röra "Off".

För att lära dig mer om hur du använder skärmsidan "Maintenance", se funktion 9 i avsnitt 5.2.

Se anvisningarna i avsnitt 11.2.

Den nedre kondensatorn

För att rengöra kondensatorn måste du följa dessa anvisningar:

Stäng av apparaten genom att trycka på enhetsknappen på den huvudsakliga kontrollpanelen i cirka tre sekunder.
Vänta i cirka 30 minuter tills kondensatorn kylts ned till rumstemperatur.
Ta bort det avtagbara gallret under dörren.

Ta noggrant bort eventuellt damm som har bildats, såsom visas på bilden, och var försiktig så att du inte skadar kondensatorn.

Återstarta enheten genom att trycka på enhetsknappen ©igen och hålla den nedtryckt i tre sekunder.

Varning

Kondensatorns kanter är vassa. Använd därför lämpligt skydd för händer och armar vid rengöring av kondensatorn.

11.1 Felsökningsguide

Om du upptäcker funktionsfel hos din apparat bör du använda denna guide innan du ringer efter service. Denna guide kan hjälpa dig att lösa problemet själv eller ge viktig information som du kan dela med serviceteknikern för att säkerställa snabb och effektiv reparation.

Meddelanden på skärmen och ljudsignaler.

Ett funktionsfel signaleras vanligtvis på skärmen. Problemsomintekanlösasavanvändarensignaleras med hjälpaven felkod. Tänkå andra sidan på att dessa felkoder även kan visas i meddelanden eller larm på grund av särskilda användningsförhållanden eller vid start. I sådana fall, inaktivera ljudsignalen genom att trycka på larmknappen åt apparaten vara på och öppna dörrarna så sällan det går i 10–12 timmar.

Kylen eller frysen fungerar inte.

År apparaten ansluten till strömförsörjningen?

Förses apparaten med elström från eluttaget?

Har enhetsknappen aktiverats?

Är enheten i demoläget?

Kylen eller frysen är varmare än vanligt.

Visar skärmen en felkod?

Är temperaturen rätt inställd?

Har dörrar eller lådor hållits öppna under en längre tid?

Har stora mängder mat nyligen lagts in?

Är enheten i demoläget?

Apparaten fortsätter vara igång under en lång tid.

Kom ihåg att vid väldigt varmt väder och om temperaturen i rummet är väldigt hög är det normalt att kompressorn fortsätter vara igång under längre tidsperioder.

Har dörrar eller lådor hållits öppna under en längre tid?

Har stora mängder mat nyligen lagts in?

Kontrollera att dörrarna är stängda och att mat eller förpackningar inte hindrar dörren från att stängas ordentligt.

Är ett eller flera fack i shoppingläget?

Om du hör konstiga ljud.

Det är normalt att höra ljud från fläktarna eller kompressorerna under drift eller under avfrostningsfasen.

Ljudet kan höras tydligare beroende på var apparaten är placerad och den omgivande miljön.

Kondens inuti och utanpå kylskåpet.

Om klimatet är väldigt fuktigt är kondensbildning normalt. Om dörrar eller lådor hålls öppna under längre tidsperioder kan det bidra till kondensbildning. I vilket fall måste man se till att dörrarna alltid är helt stängda.

Is eller frost har bildats inuti kylen eller frysen.

Har du lämnat dörrarna öppna under en längre tid? Stängs dörrarna helt?

Om dörrarna inte stängs helt bör du kontakta din installationstekniker.

Vid frost- eller isbildning i lågtemperaturfacket på grund av att dörrarna öppnas ofta och hålls öppna länge, kan man inaktivera lågtemperaturfackets funktion med knappen på kontrollpanelen. Vänta tills frosten eller isen har smält, ta sedan bort lådan och torka av fackets sidor och botten.

Otrevlig lukt inuti kylskåpet.

Rengör apparaten noggrant enligt anvisningarna. Förslut all mat hermetiskt. Förvara ingen mat under längre tidsperioder.

Dörrarna är svåra att öppna.

Apparaten har utformats för att möjliggöra en fullständigt hermetisk förslutning. När dörren är stängd kan vakuum uppstå. I detta fall måste man vänta i några sekunder tills trycket balanseras innan dörren öppnas igen.

Apparaten kyls ned men belysningen och skärmen fungerar inte.

Kontrollera om apparaten av misstag har ställts in på sabbatläget.

Ismaskinen fungerar inte.

Se till att ismaskinen är på (symbol 📁).

För att sätta på ismaskinen måste man trycka på knappen.

Se till att apparaten är ansluten till vattensystemet.

Ismaskinen producerar inte tillräckligt med is.

I genomsnitt producerar ismaskinen cirka 10 iskuber på två och en halv timme.

Iskuberna fryser samman till ett isblock.

Om isen inte används ofta kan isblock bildas. Vi rekommenderar att du tar bort isblocket och sedan låter ismaskinen fylla upp isbrickan igen.

Isen har en ovanlig smak eller färg.

När ismaskinen startas för första gången rekommenderar vi att tömma ut den första fulla isbrickan.

Om frysen har varit avstängd i över en månad, eller om filterpatronen inte har bytts ut på över sex månader, kan det vara nödvändigt att byta ut filterpatronen.

Kontakta en rörmokare eller en vattenbehandlingsexpert för att försäkra dig om att problemet inte beror på vattensystemet.

Om den enhet som du har köpt har använts som utställningsexemplar kan den vara i ett speciellt energibesparingsläge som kallas demoläge, där apparaten verkar vara på (belysningen fungerar och falska temperaturer visas) fast ingen nedkylning egentligen sker. Om du misstänker att din apparat är i demoläget bör du kontakta ditt försäljningsställe för hjälp med att inaktivera denna funktion.

11.2 Felmeddelanden som visas på skärmen

Meddelande på skärmen	Beskrivning av funktionsfel
Power Failure!!	Långvarigt avbrott i strömförsörjningenApparaten återupptar automatiskt sin drift och skärmen visar de varmaste temperaturer som har uppnåtts.
Upper unit open	Kyldörren är öppenDetta meddelande visas när dörren har varit öppen i några minuter.
Lower unit open	Frysdörren är öppenDetta meddelande visas när dörren har varit öppen i några minuter.
Replace filter	Byt ut filterpatronenDetta meddelande visas när endast 30 % av filtrets kapacitet är kvar.
Fresco too warm	Lågtemperaturfacket är för varmtSe felsökningsguiden.
Fresco too cold	Lågtemperaturfacket är för kalltVänta i 12 timmar: om funktionsfelet kvarstår, ring kundservice för råd.
Refrigerator too warm	Kylfacket är för varmtSe felsökningsguiden.
Refrigerator too cold	Kylfacket är för kalltVänta i 12 timmar: om funktionsfelet kvarstår, ring kundservice för råd.
Lower unit too warm	Frysen är för varmSe felsökningsguiden.
Lower unit too cold	Frysen är för kallVänta i 12 timmar: om funktionsfelet kvarstår, ring kundservice för råd.
Error Code...	DriftproblemRing kundservice som kan hjälpa dig att lösa problemet eller sätta dig i kontakt med ditt närmaste serviceombud.
Check condenser	Kontrollera kondensatornVar sjätte månad visar skärmen meddelandet "Check Cond". Rengör kondensatorn, tryck därefter på Enter-knappen och håll den nedtryckt i 5 sekunder för att återställa.

Vid funktionsfel, rör larmknappen ⚠ så visas felmeddelandet på skärmen tillsammans med dess numeriska felkod.
Meddelandet visas i tre sekunder. Sedan återgår skärmen till huvudsidan.
För att meddelandet ska vara kvar på skärmen måste man trycka på infoknappen ( i ) på skärmen. Meddelandet visas i 30 sekunder. Sedan återgår skärmen till huvudsidan.
Om det förekommer fler än ett felmeddelande visar skärmen de olika felmeddelandena i kronologisk ordning.
