BRUKSANVISNING 5RE62360 BLAUPUNKT

Monterings- och bruksanvisningar [es ]

1.3 Användning och underhåll ............................................................ 2

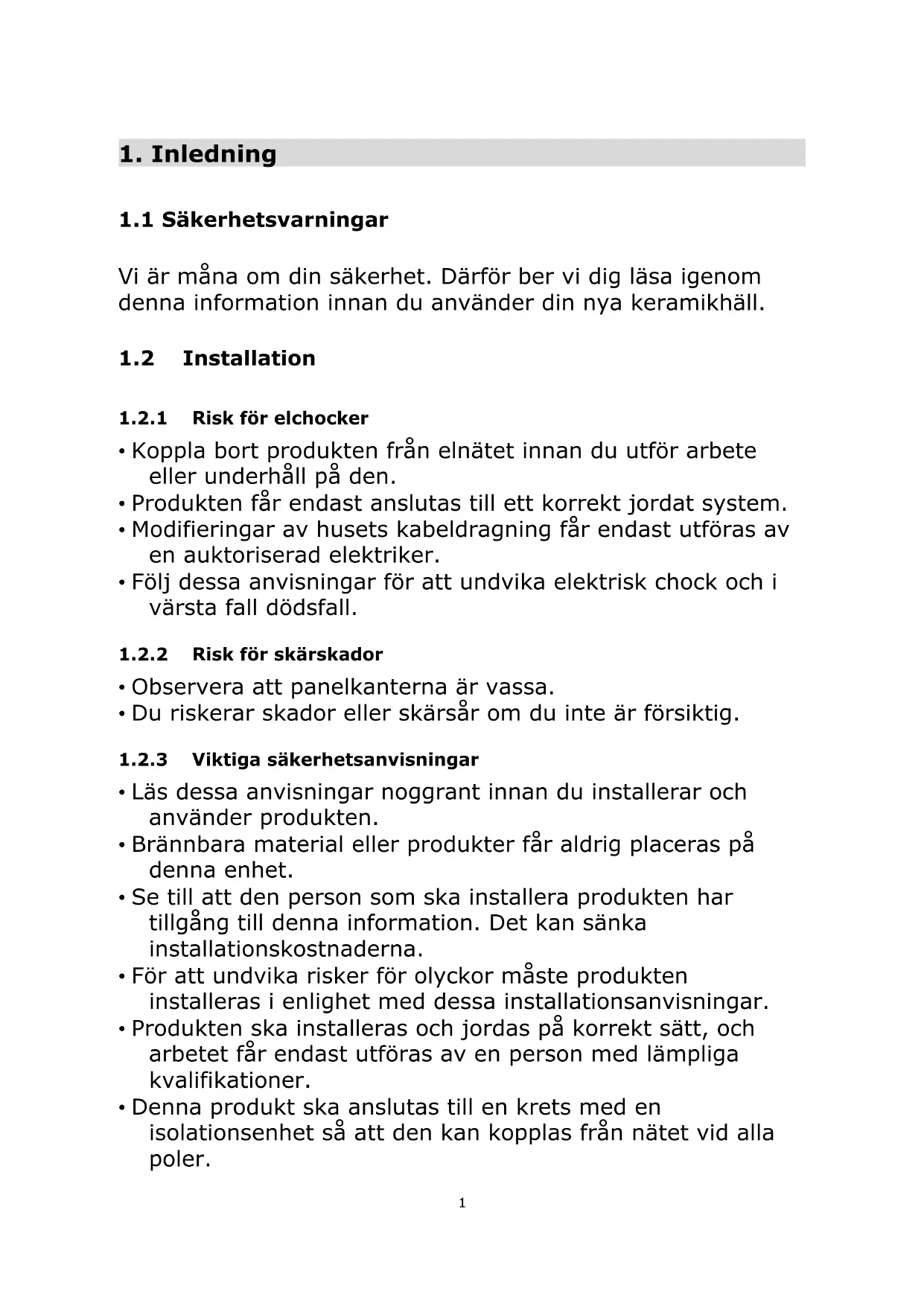

1.1 Säkerhetsvarningar

Vi är måna om din säkerhet. Därför ber vi dig läsa igenom denna information innan du använder din nya keramikhäll.

1.2.1 Risk för elchocker

• Koppla bort produkten från elnätet innan du utför arbete eller underhåll på den.

• Produkten får endast anslutas till ett korrekt jordat system.

• Modifieringar av husets kabeldragning får endast utföras av en auktoriserad elektriker.

• Följ dessa anvisningar för att undvika elektrisk chock och i värsta fall dödsfall.

1.2.2 Risk för skärskador

• Observera att panelkanterna är vassa.

• Du riskerar skador eller skärsår om du inte är försiktig.

1.2.3 Viktiga säkerhetsanvisningar

• Läs dessa anvisningar noggrant innan du installerar och använder produkten.

• Brännbara material eller produkter får aldrig placeras på denna enhet.

• Se till att den person som ska installera produkten har tillgång till denna information. Det kan sänka installationskostnaderna.

• För att undvika risker för olyckor måste produkten installeras i enlighet med dessa installationsanvisningar.

• Produkten ska installeras och jordas på korrekt sätt, och arbetet får endast utföras av en person med lämpliga kvalifikationer.

• Denna produkt ska anslutas till en krets med en isolationsenhet så att den kan kopplas från nätet vid alla poler.2

• Om produkten inte installeras korrekt kan garantier och skadeståndskrav vara ogiltiga.

1.3 Användning och underhåll

1.3.1 Risk för elchocker

• Laga inte mat på hällen om den är trasig eller har sprickor. Koppla omedelbart bort hällen från elnätet om dess yta går sönder eller spricker. Kontakta en kvalificerad reparatör.

• Bryt strömmen till hällen innan underhåll ska utföras.

• Följ dessa anvisningar för att undvika elektrisk chock och i värsta fall dödsfall.

• Denna produkt uppfyller elektromagnetiska säkerhetsstandarder.

• Personer med pacemakers eller andra elektriska implantat (t.ex. insulinpumpar) måste rådgöra med sin doktor eller med implantattillverkaren innan de använder denna produkt för att säkerställa att implantaten inte påverkas av det elektromagnetiska fältet.

• Att inte följa dessa anvisningar kan i värsta fall resultera i dödsfall.

1.3.3 Risk för heta ytor

• När produkten används kan vissa åtkomliga delar bli så heta att de kan orsaka brännskador.

• Se till att inga kroppsdelar, kläder eller annan utrustning än lämpliga köksredskap kommer i kontakt med det keramiska glaset innan ytan har svalnat.

• Metallföremål som knivar, gafflar, skedar och lock ska inte placeras på hällens yta eftersom de kan bli heta.

• Håll barn borta från hällen.

• Kastrullhandtag kan också bli heta. Se till att kastrullhandtagen inte befinner sig över andra kokzoner som är påslagna. Se till att handtagen är utom räckhåll för barn.

• Följ dessa anvisningar för att undvika brännskador och skållning.3

1.3.4 Risk för skärskador

• Rengöringsskrapans blad är rakbladsvasst och exponeras när du drar tillbaka säkerhetsskyddet. Var alltid mycket försiktig när du använder skrapan, och förvara den alltid på en säker plats, utom räckhåll för barn.

• Du riskerar skador eller skärsår om du inte är försiktig.

1.3.5 Viktiga säkerhetsanvisningar

• Håll alltid uppsikt över produkten när den är i bruk. Mat som kokar över kan orsaka rök och fett/oljigt spill som kan antända.

• Använd aldrig produkten som en arbets- eller förvaringsyta.

• Lämna aldrig några föremål eller redskap på produkten.

• Placera eller lämna aldrig magnetiserbara föremål (t.ex. kreditkort och minneskort) eller elektronisk utrustning (t.ex. datorer, MP3-spelare) nära produkten eftersom de kan påverkas av dess elektromagnetiska fält.

• Använd aldrig produkten för att värma upp rummet.

• Efter användning ska samtliga kokzoner och hällen stängas av enligt anvisningarna i denna bruksanvisning (dvs. med touchreglagen). Förlita dig inte på att kokzonen stängs av automatiskt via detekteringsfunktionen för kokkärl när du tar bort grytan eller pannan.

• Låt inte barn leka med produkten och se till att de inte sitter, står eller klättrar på den.

• Förvara inte föremål som barn kan vara intresserade av i skåp ovanför produkten. Om barn klättrar på hällen kan de skadas allvarligt.

• Lämna inte barn ensamma eller utan uppsikt i närheten när produkten används.

• Barn eller personer med funktionsvariationer som begränsar deras förmåga att använda produkten ska alltid ha hjälp av en ansvarsfull och kompetent person som instruerar dem. Denna person ska förvissa sig om att barnet/den funktionsvarierade personen kan använda produkten utan att utsätta sig själv eller sin omgivning för fara.

• Reparera inte och försök inte installera reservdelar om detta inte specifikt rekommenderas i manualen. Allt annat servicearbete ska utföras av kvalificerad personal.4

• Använd inte ångtvättsutrustning för att rengöra hällen.

• Placera inte och tappa inte tunga föremål på spishällen.

• Står inte på hällen.

• Använd inte kokkärl med ojämna kanter, och dra inte kokkärl över glaskeramikytan eftersom detta kan repa glaset.

• Använd inte kökssvampar med grova slipytor eller kraftiga, slipande rengöringsmedel för att göra ren hällen eftersom de kan repa keramikglaset.

• Om elkabeln skadas måste den bytas ut av tillverkaren, tillverkarens serviceombud eller andra kvalificerade personer för att undvika olycksrisker.

• Denna produkt är avsedd att användas i ett personhushåll eller liknande miljöer såsom: -personalkök i butiker, kontor eller på andra arbetsplatser; -bondgårdar; -pentryn och kök för gäster på hotell, motell och andra typer av bostadsmiljöer; -bed and breakfast-anläggningar.

• VARNING: Produkten och dess åtkomliga delar blir heta när de används.

• Var försiktig och undvik att vidröra värmeelementen.

• Låt inte barn under 8 år vara nära produkten såvida de inte är under kontinuerlig uppsikt.

• Denna produkt kan användas av barn från 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap, under förutsättning att de får tillsyn eller handleds så att de kan använda produkten på ett säkert sätt och förstår vilka faror som är förknippade med användningen.

• Barn ska inte leka med produkten. Rengöring och underhåll ska inte utföras av barn utan uppsikt.

• VARNING: Lämna aldrig hällen obevakad när du lagar mat med olja eller fett. Det kan vara farligt och i värsta fall resultera i brand. Försök ALDRIG släcka en eld med vatten. Stäng av hällen och täck lågan med till exempel ett lock eller en brandfilt.

• VARNING: Förvara inte föremål på kokytorna eftersom det kan utgöra en brandrisk.

• Varning: Stäng av hällen om ytan är sprucken så att du undviker elektrisk chock. Hällens yta av keramiskt glas eller liknande material utgör ett skydd mot dess strömförande komponenter.5

• Använd inte ångtvättsutrustning på hällen.

• Denna produkt ska inte manövreras med hjälp av en extern timer eller ett separat fjärrkontrollssystem.6 Vi vill gratulera dig till ditt köp av denna nya keramikhäll. Vi rekommenderar att du ägnar en stund åt att läsa igenom denna bruksanvisning/installationsanvisning så att du till fullo förstår hur du installerar och använder den på ett korrekt sätt. När det gäller installationen ber vi dig läsa installationsavsnittet. Läs igenom alla säkerhetsanvisningar noggrant innan du använder hällen, och behåll denna bruksanvisning/installationsanvisning så att du kan använda den som referensmaterial i framtiden.

Denna keramikhäll med mikrodator uppfyller många olika matlagningsbehov tack vare funktioner som uppvärmning med motståndstråd och reglage samt multieffektval med mikrodatorteknik. Den är därför det optimala valet för moderna familjer. Denna keramikhäll har en exklusiv design och är utformad med användarna i åtanke. Hällen fungerar säkert och pålitligt. Den underlättar ditt vardagsliv och gör det möjligt för dig att njuta av mat och matlagning. 1. Kokzon effekt max. 1200 W 2. Kokzon effekt max. 1800 W 3. Kokzon effekt max. 1200 W 4. Kokzon effekt max. 1800W 5. Glasskiva 6. Manöverpanel

1. Varningsindikatorer för heta kokzoner 2. Effektväljare7

2.4 Funktionsprincip

Denna keramikhäll värms upp direkt med motståndstråd. Uteffekten regleras med hjälp av de mekaniska reglagen.

2.5 Innan du använder din nya keramikhäll

• Läs denna guide och notera i synnerhet avsnittet ”Säkerhetsvarningar”.

• Avlägsna eventuell skyddsfilm som kan sitta kvar på hällen.

2.6 Tekniska specifikationer

Matlagningshäll 5RE62360 Kokzoner 4 zoner Leveransspänning 220-240 V~ 50/60 Hz Installerad elektrisk effekt 5500-6600W Produktmått D×B×H (mm) 590x520x55 Inbyggnadsdimensioner A×B (mm) 560X490 Uppgifter om vikt och mått är ungefärliga. Vi strävar kontinuerligt efter att förbättra våra produkter, och därför kan specifikationer och utformning förändras utan att vi i förväg meddelar detta.

3. Använda produkten

3.1 Välj rätt kokkärl

Använd inte kokkärl med ojämna kanter eller kokkärl som inte är flatbottnade. Se till att kokkärlet har en slät botten som står plant mot glasskivan och som är av samma storlek som kokzonen. Centrera alltid kokkärlet över kokzonen. Lyft alltid upp kärlen från keramikhällen istället för att dra dem över ytan eftersom detta kan repa glaset.8

Placera ett lämpligt kokkärl på den kokzon du vill använda.

• Försäkra dig om att botten på kärlet samt kokzonens yta är rena och torra.

Effektväljaren aktiveras när du vrider den till önskat effektsteg.

Stäng av kokzonen genom att vrida effektreglaget till ”OFF” för att stänga av det.

Varning för heta ytor När glasskivan är het tänds varningsindikatorn som anger att hällen är het. Rör inte vid glasskivan innan indikatorn har släckts. Du kan även använda den heta kokzonen som en energisparfunktion när du vill värma upp andra grytor eller pannor. Använd kokzonen medan den fortfarande är het.

4. Riktlinjer vid matlagning

Var försiktig när du steker eftersom olja och fett hettas upp mycket snabbt, särskilt när du använder PowerBoost. Vid extremt höga temperaturer antänds olja och fett spontant, och detta utgör en allvarlig brandrisk.

4.1 Tips vid matlagningen

• Sänk temperaturen när maten börjar koka.
• Om du använder ett lock går tillagningen snabbare, och du sänker energiförbrukningen genom att värmen hålls kvar i kokkärlet.
• Använd så lite vätska och fett som möjligt – på så sätt går tillagningen snabbare.

• Börja tillagningen på ett högt effektläge och sänk effekten när maten du tillagar har blivit genomvarm.

4.1.1 Sjuda, koka ris

• Maten sjuder strax under kokpunkten, vid cirka 85 ˚C, när bubblor börjar stiga upp till ytan i9 kokvätskan. Hemligheten bakom riktigt goda soppor och möra grytor är att de har fått sjuda. Då utvecklas smakerna utan att maten blir överkokt. Äggbaserade såser och såser som reds med mjöl bör också tillagas under kokpunkten.

• Viss typ av matlagning, som när man kokar ris och låter vattnet absorberas av riset, kan kräva ett högre effektläge än det lägsta för att maten ska bli ordentligt tillagad inom den rekommenderade tidsangivelsen.

1. Låt köttet ligga i rumstemperatur i cirka 20 minuter innan du börjar med tillagningen.

2. Hetta upp en stekpanna med en tjock botten.

3. Pensla bägge sidor av steken med olja. Häll en liten mängd olja i den heta stekpannan och lägg i

4. Vänd steken bara en gång under tillagningen. Den exakta tillagningstiden varierar beroende på hur

tjock steken är och hur du vill ha den tillagad. Tiden kan variera från cirka 2 – 8 minuter per sida. Tryck på steken med ett köksredskap för att bedöma hur tillagad den är. Ju fastare den känns desto mer genomstekt är den.

5. Lägg steken på en varm tallrik och låt den vila några minuter så att den är mör när den serveras.

4.1.3 Tillaga wokade rätter

1. Använd en wokpanna som är kompatibel med keramikhällar eller en stor stekpanna.

2. Ta fram alla ingredienser och utrustning. Matlagning i wok ska ske snabbt. Om du lagar stora

kvantiteter tillagar du dem i mindre portioner.

3. Hetta upp pannan snabbt och häll i två matskedar olja.

4. Stek köttet först, lägg upp det på en tallrik och håll det varmt.

5. Woka grönsakerna. När de har blivit genomvarma men fortfarande är krispiga sänker du värmen,

lägger i köttet igen och tillsätter såsen.

6. Rör om försiktigt och se till att alla ingredienser blir genomvarma.

De värmelägen som anges nedan är endast riktlinjer. Exakt vilket läge som ger bäst resultat beror på olika faktorer, till exempel vad du använder för grytor och pannor och vilka mängder du tillagar. Experimentera för att hitta de inställningar på keramikhällen som passar dig bäst. Värmeläge Använd för 1 – 3

• försiktig uppvärmning av små mängder mat

• smältande av choklad, smör och mat som lätt bränns vid

• långsam uppvärmning 4 – 6

• mat som ska sjuda snabbt

• soppa som ska få ett uppkok

6. Skötsel och rengöring

Vad? Hur? Viktigt! Rengöring efter normal, vardaglig användning (fingeravtryck, märken, matfläckar och spill som inte innehåller socker på glasskivan)

1. Bryt strömmen till hällen.

2. Använd ett rengöringsmedel

för keramikhällar medan glasskivan fortfarande är varm (inte het!).

3. Torka av med fuktig trasa och

torka torrt med en ren, torr trasa eller med hushållspapper.

4. Slå på strömmen till

• När strömmen till hällen är frånslagen kan den inte varna för restvärme, men kom ihåg att kokzonen ändå kan vara het! Var försiktig!

• Kökssvampar med grova slipytor, vissa nylonsvampar, skarpa rengöringsmedel och rengöringsmedel med slipande effekt kan repa glaset. Läs alltid etiketten så att du vet om rengöringsprodukten eller kökssvampen är lämplig för hällen.

• Lämna aldrig rester av rengöringsmedel på hällen eftersom den kan få fläckar. Mat som kokat över, smält spill och hett spill som innehåller socker på glasskivan Avlägsna omedelbart med en fiskstekspade, palettkniv eller rakbladsskrapa för keramikhällar, men var försiktig om kokzonens yta är het:

1. Stäng av kokzonen.

2. Håll rakbladsskrapan (eller

något annat föremål som du använder, se ovan) i 30° vinkel mot hällen och skrapa smuts eller spill mot ett svalt område på hällen.

3. Torka upp smutsen/spillet med

en disktrasa eller med hushållspapper.

4. Följ steg 2 till 4 ovan under

avsnittet ”Rengöring efter normal, vardaglig användning”.

• Avlägsna fläckar från livsmedel som har smält och livsmedel som innehåller socker eller spill så snabbt som möjligt. Om de får svalna på glasskivan kan det vara svårt att få bort dem, och i värsta fall kan glasskivan skadas permanent.

• Risk för skärskador: När säkerhetsskyddet på skrapan dras tillbaka blottas det rakbladsvassa bladet. Var mycket försiktig när du använder skrapan, och förvara den alltid utom räckhåll för barn.

Problem Möjliga orsaker Gör så här Det går inte att slå på hällen. Ingen strömanslutning. Se till att keramikhällen är ansluten till elnätet och att den är påslagen. Undersök om det är strömavbrott i ditt område/hem. Om allt verkar fungera som det ska men problemet kvarstår, kontakta en kvalificerad servicetekniker.11 Hällens glasskiva repas.

Kanterna på de grytor och pannor du använder är ojämna. Olämpliga kökssvampar med grova slipytor eller rengöringsprodukter används. Använd grytor och pannor med flata, släta bottnar. Se avsnittet ”Välj rätt kokkärl”. Se avsnittet ”Skötsel och rengöring”.

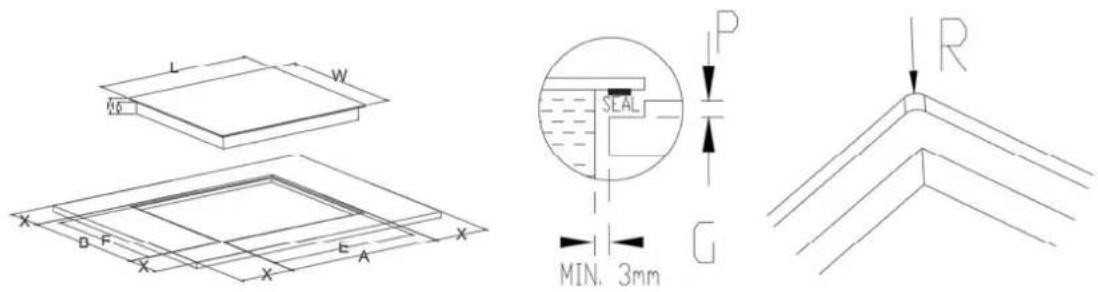

Gör en öppning i bänkskivan enligt måtten på bilden. Lämna ett utrymme på minst 5 cm runt öppningen för att underlätta installation och användning. Bänkskivan måste ha en tjocklek på minst 30 mm. För att förhindra elektrisk chock och att bänkskivan får större deformerade områden på grund av värmen från produkten måste bänkskivan vara tillverkad av ett värmebeständigt och isolerat material (trä och liknande fibermaterial eller hygroskopiska material får inte användas om de inte är impregnerade). Se nedan: Observera: Säkerhetsavståndet mellan hällens sidor och innerytorna på arbetsbänken måste vara minst 3 mm. L W E F H D A B X P R 590mm 520mm 560mm 490mm Minst 55mm Minst 51mm 594(+1/0)mm 524(+1-0)mm Minst 50mm 5,5mm 7mm Keramikhällen måste vara väl ventilerad. Luftintag och luftutlopp får inte blockeras. Se till att keramikhällen är i gott skick. Se nedan. Observera: Följ alltid fläkttillverkarens föreskrifter gällande säkerhetsavstånd mellan produkten och en köksfläkt som har monterats ovanför produkten. Fläkttillverkarens anvisningar måste följas.12 VARNING: se till att ventilationen fungerar väl Keramikhällen måste vara väl ventilerad. Luftintag och luftutlopp får inte blockeras. För att undvika att man av misstag rör vid den heta undersidan på hällen eller får en oväntad elektrisk chock under arbetet ska ett mellanskydd installeras och fixeras med skruvar på ett avstånd av minst 10 mm från hällens undersida. Det finns ventilationshål runtom på hällens utsida. DU MÅSTE se till att dessa hål inte blockeras av arbetsbänken när du placerar hällen i utrymmet där den ska installeras. Limmet som används för att förbinda plast- eller trämaterial till möbeln måste vara värmebeständigt över 150 °C så att listerna inte lossnar. Väggen bakom produkten samt angränsande och omgivande ytor måste därför tåla temperaturer på 90 °C. A (mm) B (mm) C (mm) D E kontrollera med huva tillverkaren minst 50 minst 20 Luftintag 550 x 30mm13

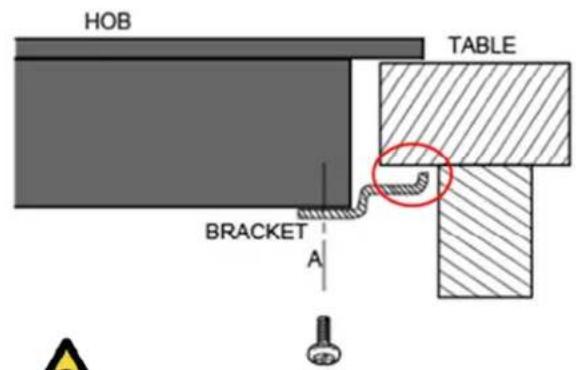

8.2 Innan fästbeslagen används

Placera enheten på en stabil, jämn yta (använd förpackningsmaterialet). Använd inte våld för att hantera reglagen som skjuter ut från hällen. Fixera hällen vid bänkskivan genom att skruva i de fyra beslagen på hällens undersida (se bilden) efter installationen.

bas Justera beslagets position så att det passar bänkskivans tjocklek.

Beslagen får aldrig under några omständigheter vidröra innerytorna på arbetsbänken efter installationen (se bilden)

1. Keramikhällen måste installeras av kvalificerad personal eller tekniker. Försök aldrig utföra

installationen på egen hand.

2. Keramikhällen får inte monteras till kylutrustning, diskmaskiner och torktumlare.

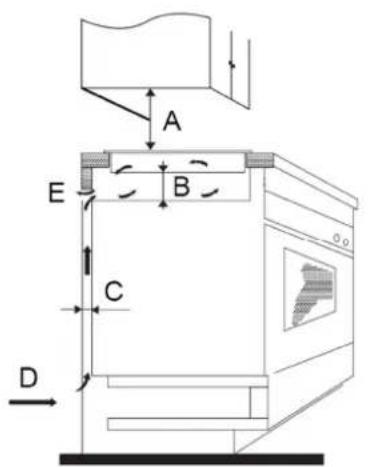

3. Keramikhällen ska installeras på ett sådant sätt att värmestrålningen ger ett pålitligt funktionssätt.

4. Väggen och området ovanför arbetsytan som värms upp måste vara värmebeständiga.

5. För att undvika skador måste mellanskikt och lim vara värmebeständiga.

6. Använd inte ångtvättsutrustning på hällen.14

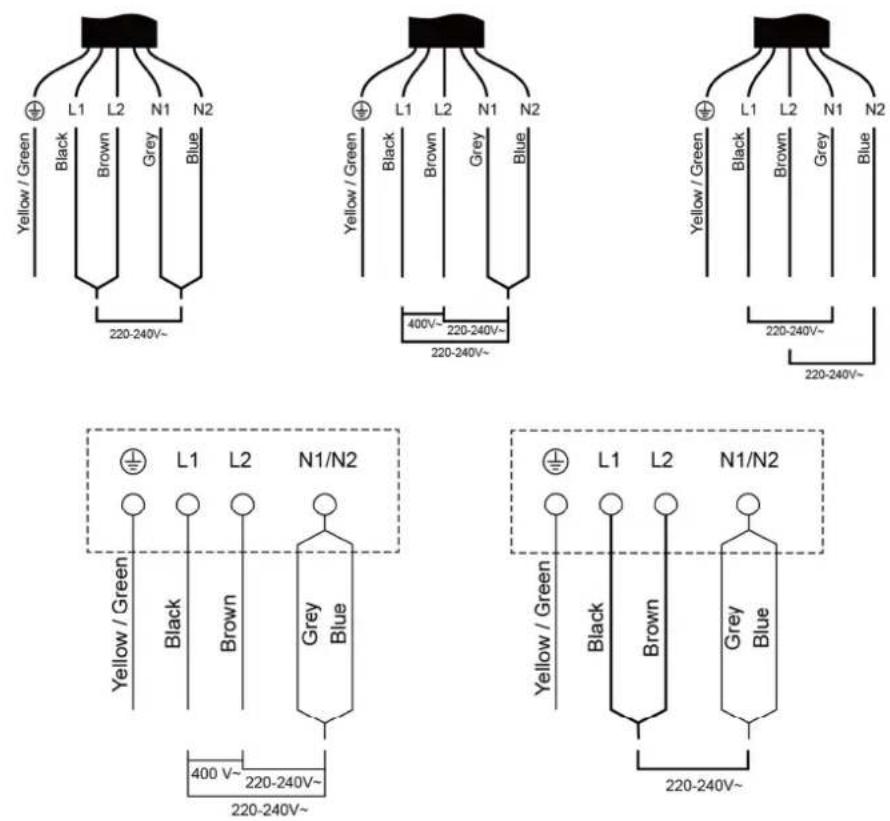

8.4 Ansluta hällen till elnätet

Produkten ska anslutas till elnätet i enlighet med relevanta standarder eller med en enpolig strömbrytare. Anslutningsmetoden visas nedan.

1. Om nätanslutningskabeln är skadad eller behöver by

tas ut ska detta göras av en servicetekniker som använder korrekta verktyg så att olyckor förebyggs.

2. Om produkten ansluts direkt till elnätet måste en flerpolig strömbrytare installeras med ett mellanrum

på minst 3 mm mellan kontakterna.

3. Installatören måste säkerställa att elanslutningen är korrekt utförd och att den uppfyller

4. Nätanslutningskabeln får inte böjas eller tryckas ihop.

5. Nätanslutningskabeln måste kontrolleras regelbundet och får bara bytas ut av en kvalificerad person.

Hällens undersida och elkabel är inte åtkomliga efter installationen.15

AVFALLSHANTERING: Denna produkt får inte slängas som osorterat kommunalt avfall. Avfall av denna typ måste hämtas separat och hanteras enligt speciella metoder. Denna produkt är märkt i enlighet med Europaparlamentets och Rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk (WEEE). Genom att säkerställa att denna produkt bortskaffas på rätt sätt bidrar du till att förebygga skador på miljö och människors hälsa som annars kan uppstå om produkten avyttras på ett felaktigt sätt. Symbolen på produkten indikerar att den inte får hanteras som vanligt hushållsavfall. Lämna den på din återvinningsstation som hanterar elektriska och elektroniska produkter. Produkten kräver speciell avfallshantering. För mer information om avfallshantering och återvinning av produkten kontaktar du din kommun, det företag som sköter sophämtning och avfallsåtervinning lokalt butiken där du köpte produkten. För mer detaljerad information om avfallshantering och återvinning av produkten kontaktar du din kommun, det företag som sköter sophämtning och avfallsåtervinningen lokalt eller butiken där du köpte produkten.Índice
