BRUKSANVISNING KC19BSE SMEG

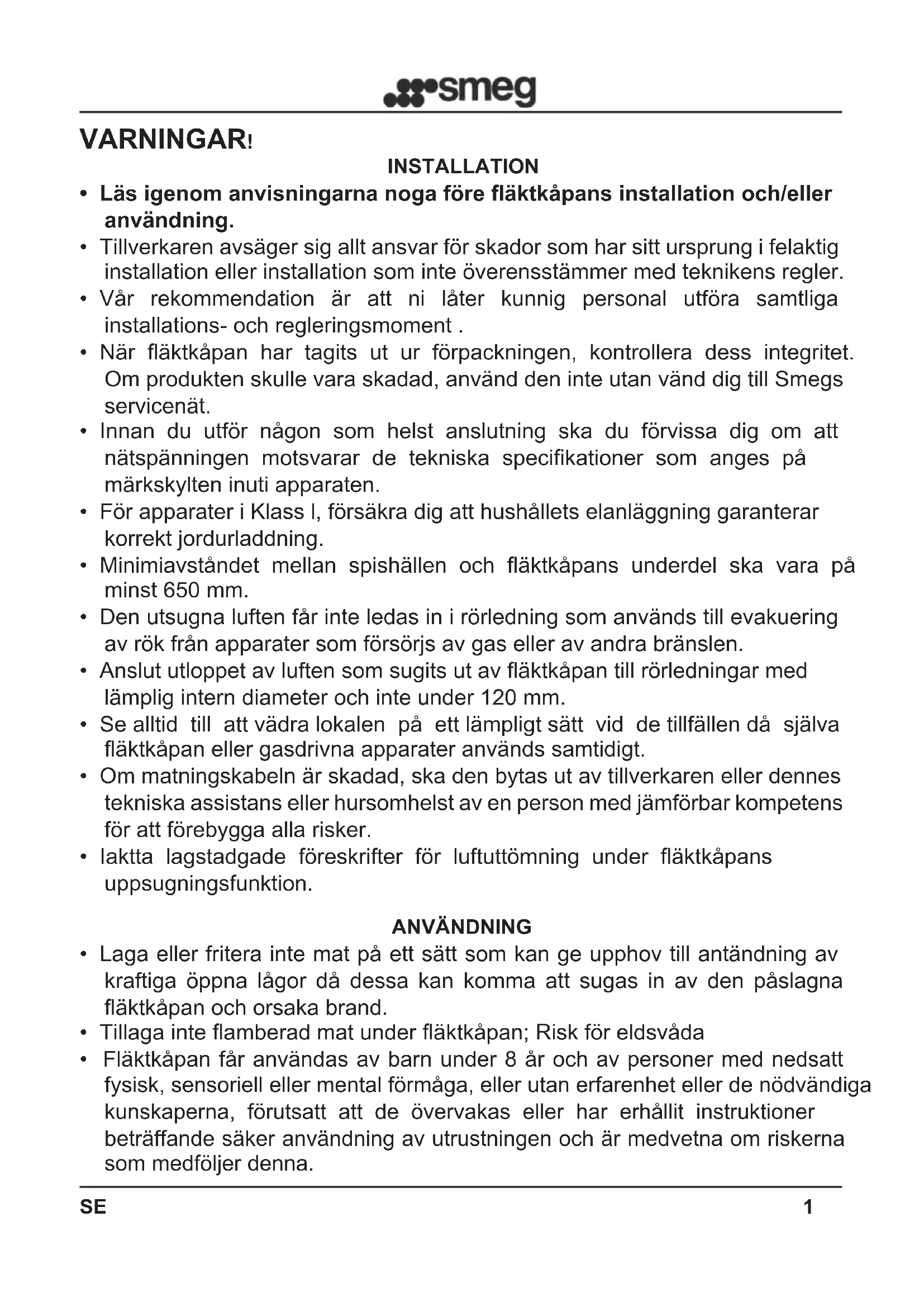

• Läs igenom anvisningarna noga före äktkåpans installation och/eller användning.

• Tillverkaren avsäger sig allt ansvar för skador som har sitt ursprung i felaktig installation eller installation som inte överensstämmer med teknikens regler.

• Vår rekommendation är att ni låter kunnig personal utföra samtliga installations- och regleringsmoment .

• När äktkåpan har tagits ut ur förpackningen, kontrollera dess integritet. Om produkten skulle vara skadad, använd den inte utan vänd dig till Smegs servicenät.

• Innan du utför någon som helst anslutning ska du förvissa dig om att nätspänningen motsvarar de tekniska specikationer som anges på märkskylten inuti apparaten.

• För apparater i Klass l, försäkra dig att hushållets elanläggning garanterar korrekt jordurladdning.

• Minimiavståndet mellan spishällen och äktkåpans underdel ska vara på minst 650 mm.

• Den utsugna luften får inte ledas in i rörledning som används till evakuering av rök från apparater som försörjs av gas eller av andra bränslen.

• Anslut utloppet av luften som sugits ut av äktkåpan till rörledningar med lämplig intern diameter och inte under 120 mm.

• Se alltid till att vädra lokalen på ett lämpligt sätt vid de tillfällen då själva äktkåpan eller gasdrivna apparater används samtidigt.

• Om matningskabeln är skadad, ska den bytas ut av tillverkaren eller dennes tekniska assistans eller hursomhelst av en person med jämförbar kompetens för att förebygga alla risker.

• Iaktta lagstadgade föreskrifter för luftuttömning under äktkåpans uppsugningsfunktion. ANVÄNDNING

• Laga eller fritera inte mat på ett sätt som kan ge upphov till antändning av kraftiga öppna lågor då dessa kan komma att sugas in av den påslagna äktkåpan och orsaka brand.

• Tillaga inte amberad mat under äktkåpan; Risk för eldsvåda

• Fläktkåpan får användas av barn under 8 år och av personer med nedsatt fysisk, sensoriell eller mental förmåga, eller utan erfarenhet eller de nödvändiga kunskaperna, förutsatt att de övervakas eller har erhållit instruktioner beträffande säker användning av utrustningen och är medvetna om riskerna som medföljer denna.SE

• Barn ska övervakas för att säkerställa att de inte leker med utrustningen

• VARNING: De åtkomliga delarna kan bli mycket varma om de används med utrustningar för matlagning UNDERHÅLL

• Innan du utför samtliga underhålls- eller rengöringsmoment ska du koppla bort apparatens strömförsörjning.

• Utför ett noggrant och lägligt underhåll av ltren enligt tillverkarens rekommenderade underhållsfrekvenser.

• För rengöringen av äktkåpans ytor är det tillräckligt att använda en fuktig trasa tillsammans med ett neutralt ytande rengöringsmedel.

• Rengöringen och underhållet som åligger användaren får inte utföras av barn utan tillsyn;

• Denna apparat har projekterats för att användas som en äktkåpa med FRÅNLUFTSDRIFT(extern luftevakuering) eller MED FILTER OCH ÅTERCIRKULERING (luftåtercirkulering internt)

• VERSION MED FRÅNLUFTSDRIFT: För att sätta äktkåpan i driftläget för frånluftsdrift ska man koppla motorns inkoppling direkt till det externa luftuttaget för ångor och os med hjälp av ett rör eller en slang som har en inre diameter på minst 120 mm. OBS. Ta ur eventuellt förekommande aktiva kollter för osbekämpning.

• VERSION MED ÅTERCIRKULERING: Om det inte är möjligt med en luftuttömning utomhus kan äktkåpan omvandlas till versionen med återcirkulering. I denna version renas luften och ångan med hjälp av osbekämpningslter och aktiva kollter. Sedan släpps luften och ångan åter in i rummet genom rökgångens sidogaller för vädring. Anmärkning: Användningen av äktkåpan i återcirkulationsdrift kan leda till en ökning av den uppfattade bullernivån.Fig. 1 Fig. 2 Fig. 3 Ø150 Fig. 4 SE 3 ANVISNINGAR INFÖR INSTALLATION: Fläktkåpan levereras försedd med samtliga nödvändiga tillbehör till installationen. Minimiavståndet mellan spishällen och och äktkåpans underdel ska vara på minst 650mm (Fig. 1). OOm motorinkopplingen är utrustad med en backventil för rök ska du förvissa dig om att backventilen kan öppnas och stängas fritt. För en enkel installation råder vi dig att följa nedan angivna moment:

1) Fläktkåpan ska placeras centrerad i förhållande till

2) 2) Beroende på äktkåpemodellen har olika installationssätt

förutsetts. Hitta relevant fästningssystem för just ditt fall bland följande alternativ: a) 2 st. nivellerande krokar som fästs med hjälp av expansionspluggarna som medföljer produkten (Fig.2) b) Fästjärn med nivellerad baksida som fästs med hjälp av expansionspluggarna som medföljer produkten (Fig. 3) c) För fristående modeller hänvisar vi till den specika installationsbilagan. OBS: Fästningssystemen a) och b) sätts in i hålen L 1 på äktkåpans baksida (Fig. 5).

3) Ta ut fettltren, placera äktkåpan på väggen och markera ut

motsvarande lägen för hålen inför fästningen av respektive fästningssystem.

4) Borra de 2 hålen vid utritade punkter efter att ha tagit bort

äktkåpan från väggen

5) Fäst nu fästningssystemet till väggen genom att dra åt

6) Rita nu ut hålen L2 på väggen för att kunna fästa

expansionspluggarna i hålen på ett säkert sätt. (medföljande pluggar)

7) Häng upp äktkåpan på fästningssystemet (Fig. 2 och 3) och

utför nivelleringen genom att verka på regleringsskruven.

8) Fäst äktkåpan på ett säkert sätt genom att skruva åt de två

expansionsskruvarna för hålen L2 LUFTINKOPPLINGSSYSTEM: För versionen med FRÅNLUFTSDRIFT: Anslut rörledningen för rökutdrivning med en inre diameter på Ø 150 mm till motorinkopplingens utlopp. Utsugningsröret får inte ha en diameter som är mindre än 120 mm. Varning: om äktkåpan har försetts med aktivt kollter ska ltret först avlägsnas (se sid 8) Avvikelse för Tyskland: När äktkåpan och andra apparater som drivs av annan energi än elektricitet är i drift samtidigt får undertrycket i rummet inte överstiga 4 Pa (4 x 10

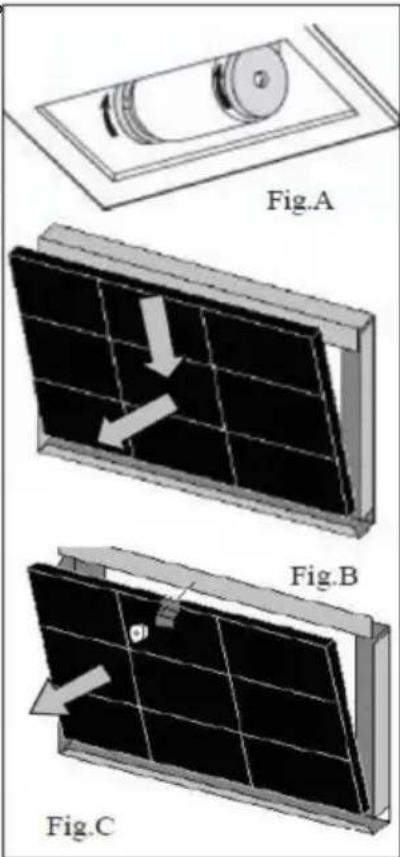

VERSION MED ÅTERCIRKULERING: Lämna motorns inkoppling fri. Sätt i de aktiva kolltren såsom visas på sid.8. Om äktkåpan inte är försedd med ett aktivt kollter måste du köpa ett separat genom att vända dig till närmaste auktoriserat servicecenter för Smeg. För en del modeller har man förutsett en serietillverkad kopplingsrörsenhet (g.6) som fästs till väggen med hjälp av expansionspluggarna vid en lämplig höjd så att luftödet kan ledas in i rökgångens springor. Koppla in förlängningarna R2 till kopplingsröret R1 från sidorna. Koppla sedan kopplingsröret R1 till äktkroppens utgång via ett rör med diametern D.150 mm.

• SKORSTENSMONTERING (g. 7): Placera rökgångsspännjärnet (K) enskilt eller i två delar vid önskat övre gränsläge. Rita sedan ut två hål på väggen inför spännjärnets fästning. Borra och fäst spännjärnet med hjälp av expansionspluggarna som medföljer produkten. Placera ut rökgångsenheten på äkten med omsorg. Fäst den undre rökgångsdelen till äktkåpan med hjälp av Z-skruvarna. Förläng den övre rökgångsdelen försiktigt upp till det övre gränsläget. Lås med hjälp av L-skruvarna den övre rökgångsdelen till rökgångsspännjärnet K.

• Vår rekommendation är att du låter en kvalicerad installatör sköta inkopplingsmomenten. Vid en direkt elektrisk anslutning till elnätet behöver man sätta in en bipolär strömbrytare mellan apparaten och nätet. Brytaren ska ha en minimiöppning på 3 mm mellan kontaktpunkterna, samt vara dimensionerad efter aktuell strömförsörjning och förenlig med gällande lagbestämmelser.(A) (B) (A) (B)

• MANÖVERDONSENHET För en optimal och effektiv användning av produkten råder vi dig att starta äkten några minuter i förväg innan matlagningen påbörjas och lämna äkten i funktion under åtminstone 15min efter avslutad tillagning eller i vilket fall tills ångan och oset försvunnit helt. För att sätta igång äkten identiera först äktens manöverdonstyp och följ sedan motsvarande anvisningar: Tidsinställd intensivhastighetsfunktion: Den tidsinställda intensivhastighetsfunktionen är ett driftläge där äktkåpan under en begränsad tid arbetar med sin maximala kapacitet. Den tidsinställda intensivhastighetsfunktionen aktiveras genom att vrida väljarratten (B) medurs från läget 3. Så fort som den tidsinställda intensivhastigheten har aktiverats återgår vridratten automatiskt till läget 3. Intensivhastigheten kan avaktiveras genom att än en gång vrida manöverdonet (B) moturs. När tiden för intensivhastigheten har löpt ut återställs det tredje hastighetsläget automatiskt. SLIDER: - Markör (A) ON/OFF belysning - Markör (B) med fyra lägen: OFF Motor ON/Hastighetsjustering

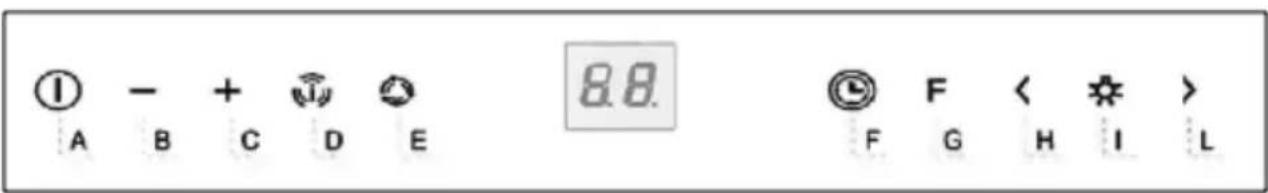

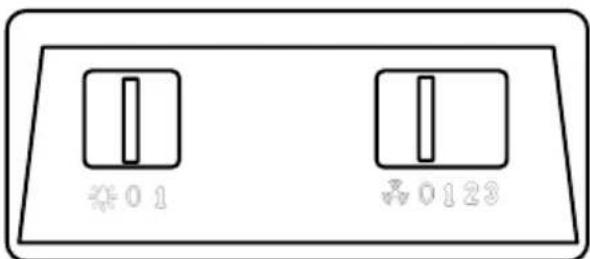

Tryckknapp ON/OFF lysen Tryckknapp OFF motor Tryckknapp till äktens påslagning/ hastighetsreglering VRIDRATTAR: - Vridratt (A): ON/OFF belysning (0-1) - Vridratt (B): OFF-läge motor Hastighetsreglering äkt Aktiveraing tidsinställd intensivhastighetSE 6 KAPACITIV BETJÄNINGSPANEL MED 2 SIFFERKOMBINATIONER OCH 10 KNAPPAR: Knapp Funktion Skärm A Slår på / Stänger av äktmotorn Visar inställd hastighet B Minskar drifthastigheten Visar inställd hastighet C Ökar drifthastigheten Visar inställd hastighet

Aktiverar Intensivhastigheten från vilket som helst annat hastighetsläge och även med motorn avslagen. Intensivhastigheten är tidsinställd, så att när tiden har löpt ut återgår äkten till det föregående hastighetsläget. Intensivhastigheten lämpar sig för att bekämpa omfattande mängder matlagningsos. Visar omväxlande HI Genom att hålla knappen intryckt under cirka 5 sekunder medan samtliga belastningar är avstängda (Motor+Belysning), aktiveras/ inaktiveras betjäningspanelslåset. “- -” Låsning av betjäningspanel På.

Funktionen 24H Aktiverar motorns första hastighet och utför en utsugning på 10 minuter en gång i timmen. Visar 24 och punkten längst ner till höger blinkar en gång i sekunden medan motorn är på. Den inaktiveras genom att trycka in knappen. Genom att hålla knappen intryckt i ungefär 5 sekunder när alla belastningarna är avstängda (Motor+Belysning), genom att trycka in knappen “B” under animeringen, aktiveras/inaktiveras larmen för Filtren med Aktivt kol. Visar en roterande bildsekvens under 5 sekunder. Skriften “EF” blinkar två gånger vid aktivering. Skriften “EF” blinkar en gång vid avaktivering.

Delay-funktionen Aktiverar den automatiska avstängningen fördröjd med 30’. Lämpar sig för en fullständig borttagning av restoset. Går att aktivera från samtliga lägen och avaktiveras genom att trycka på knappen eller genom att stänga av motorn. Visar drifthastigheten och punkten längst ner till höger blinkar

Om man trycker på knappen i cirka 3 sekunder med lterlarmet igång återställs larmet. Vid slutförd rutin släcks signalen som visats tidigare ned: FF indikerar att de metalliska fettltrena behöver rengöras. Larmet träder i funktion efter äktkåpans första 100 effektiva arbetstimmar. EF indikerar både att de aktiva kolltrena behöver bytas ut och att de metalliska fettltrena behöver rengöras. Larmet träder i funktion efter äktkåpans första 200 effektiva arbetstimmar.

Minskar belysningens ljusstyrka vid varje knapptryckning i cyklisk ordning.

Sätter på och stänger av belysningssystemet vid den högsta ljusstyrkan.

Ökar belysningens ljusstyrka vid varje knapptryckning i cyklisk ordning. Manöverdon för låsning av betjäningspanel: gör så att man kan låsa betjäningspanelen, till exempel för att rengöra glasytan, när äktens motor och lysen är av. Genom att trycka på knappen D i 5 sekunder aktiveras eller avaktiveras betjäningspanelslåset. Låsningen bekräftas alltid med: “- -” Låsning av betjäningspanel På.SE 7 Den tidsinställda intensivhastighetsfunktionen är ett driftläge där äktkåpan under en begränsad tid arbetar med sin maximala kapacitet. Funktionens aktivering indikeras av att lysdioden som sitter vid knappen blinkar. När tiden för intensivhastigheten har löpt ut återställs det tredje hastighetsläget automatiskt.

Knapp OFF motorhastighet /Knapp för lteråterställning Tryckknapp till äktens påslagning/ hastighetsreglering Aktiveraing tidsinställd intensivhastighet Tryckknapp ON/OFF lysen - TIDSINSTÄLLD AUTOMATISK AVSTÄNGNING: När man trycker två gånger på en av motorhastighetsknapparna (2-3) aktiveras en “Tidsinställd automatisk avstängning” som efter 10 min stänger av både äktens lysen och motor. Funktionens aktivering indikeras av att lysdioden som sitter strax ovanför den intryckta knappen blinkar. - VARNING FILTERRENGÖRING 4 lysdioder som blinkar samtidigt, (funktionen har programmerats för att träda i funktion var 200:e drifttimme) meddelar användaren att ltren behöver rengöras/bytas ut. Genom att trycka in knappen OFF är det möjligt att låta nedräkningen av 200h starta om från början. Om man råkar trycka på OFF knappen före 200-timmar har löpt ut nollställs däremot inte minnet för lterrengöring. En god regel att följa är att rengöra fettltrena var 200:e timme och byta ut de aktiva kolltrena var 200:e timme. TILLVALSFUNKTIONER:SE 8 Innan du utför något underhåll och/eller rengöring bör du alltid koppla bort äktkåpans strömtillförsel En regelbunden rengöring garanterar en god funktion och lång livstid för utrustningen. Särskild hänsyn ska tas till fettltrena och för äktarna med återcirkulering med kollter. OBS: Fettansamlingar inuti lterpanelerna kan utöver att undergräva äktens prestanda medföra brandfara. Fläkten rengörs utvändigt och invändigt med hjälp av en fuktig trasa och ett neutralt ytande rengöringsmedel. Användning av lösningsmedel eller slipmedel ska absolut undvikas. Vi rekommenderar att ni tillgår specika produkter och följer produktanvisningarna. Vi rekommenderar att ni rengör äktkåpan genom att alltid putsa stålet i samma riktning som stålets ytbehandling. FUNKTIONER OCH UNDERHÅLL:

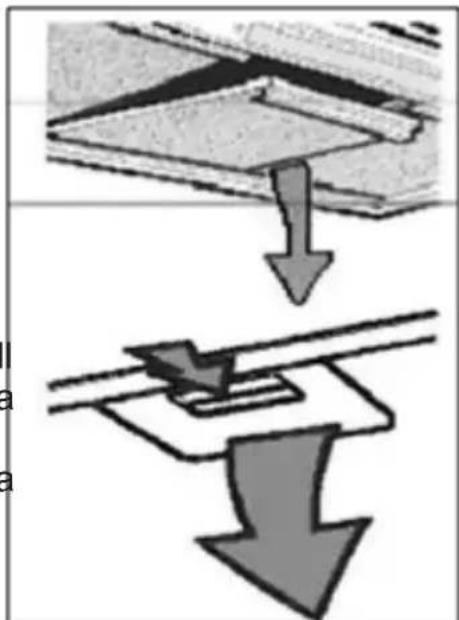

OBSERVERA. I vissa länder är även versionen med 4 Hastigheter tillgänglig med layouten här intill som visar var: Återställningsknapp Filter METALLFILTRENS RENGÖRING: Var särskilt uppmärksam på de fettltrerande metallpanelerna. Fettansamlingar inuti lterpanelerna kan utöver att undergräva äktens prestanda medföra brandfara. För att minska risken för brandfara ska ltren rengöras regelbundet och åtminstone en gång i månaden eller oftare vid en mycket intensiv användning av apparaten. När ni har kommit underfund med vilken äktkåpemodell ni har ska ni plocka ut ett lter åt gången såsom bilderna här bredvid visar. Tvätta ltrena noga med ett neutralt rengöringsmedel för hand eller i diskmaskin. Sätt tillbaka ltren och var då noga med att handtaget sticker utåt från äktkåpan sett. Kolltren har förmågan att hålla kvar lukter så länge som kolen inte når mättnadsnivån. De är varken tvättbara eller förnybara och därför rekommenderas att ersätta dem minst en gång var sjätte månad eller oftare vid särskilt intensiv användning av spiskåpan. Innan du startar momenten ska du försäkra dig om att ha kopplat bort kåpan från elnätet. För att komma åt de aktiva kolltren måste du avlägsna metallltren såsom visas ovan. Med hjälp av gurerna ska du identiera den kolltersats som medföljer kåpan. BYTE AV KOLFILTER: (Endast för den ltrerande versionen)SE 9 För skivltret räcker det att rotera de båda ltren i 90° såsom visas i g.A och sedan dra ut dem från deras säten. I händelse av patronlter fästa med fjädrar, (Bild B), utöva det nödvändiga trycket för att övervinna fjäderns motstånd och dra sedan ut ltret. Vid lter låst fästjärn och gängat vred (g.C), skruva loss vredet, avlägsna låset och dra sedan ut ltret med aktivt kol. Återmontera kollter och metallfettlter genom att utföra de tidigare gjorda momenten i omvänd ordning. Innan du utför något underhåll och/eller rengöring ska du alltid koppla bort kåpan från strömtillförseln. Beroende på modell kan kåpan vara utrustad med olika typer av belysning med Lysdioder eller Halogenlampor: a) MED LYSDIODER: Ljuskällor med lysdioder ger ett högt antal driftstimmar. Om det skulle bli nödvändigt att byta ut dem på grund av slitage eller fel måste du byta ut hela spotlighten. Kontakta i detta fall kvalicerad teknisk support. Denna utrustning är utrustad med belysning med vita Lysdioder av klass 1M enligt standard EN60825-1: 1994 + A1:2002 + A2:2001; maximal optisk effekt som avges@439nm: 7μW. Observera inte direkt med optiska instrument (kikare, förstoringsglas...). b) Halogenlampa:, lampa med G4-fäste effekt 20W och spänning 12V. För att byta ut lampan ska du ta bort stödringen för spotlightens glas med en skruvmejsel. När glaset har avlägsnats drar du ut den trasiga lampan från dess säte och monterar den nya lampan. Sätt tillbaks spotlightens glas och blockera det med ringen. ILCOS-kod: HSG/C/UB-20-12-G4

Enligt art. 26 i det italienska lagdekretet nr 49 av den 14 mars 2014 "Genomförande av direktiv 2012/19/ om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE)" Behandling av WEEE: Symbolen med den överkorsade soptunnan som nns på apparaten eller på förpackningen anger att produkten, vid dess avslutade livstid ska insamlas separat från osorterat hushållsavfall. Vid kassering är således användaren skyldig att lämna in apparaten till en lokal insamlingsstation som är avsedd för elektriskt och elektroniskt avfall. Som alternativ till självständig hantering kan den uttjänta apparaten, som du önskar bortskaffa, lämnas tillbaka till försäljaren vid inköp av en ny likvärdig apparat. Dessutom är det gratis, utan krav på inköp, att lämna in elektroniska produkter som ska bortskaffas och som är mindre än 25 cm till återförsäljare av elektroniska produkter vars försäljningslokal har en yta på minst 400 m

En korrekt avfallssortering av den kasserade apparaten så att dess komponenter sedan kan återvinnas, hanteras och nedbrytas i enlighet med miljöskyddslagen, bidrar till förhindrandet av negativa effekter på hälsan och miljön och gynnar återanvändning av det material som apparaten består av.Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)FI
