BRUKSANVISNING CRAVE BEHRINGER

Viktiga säkerhetsanvisningar

strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade 14" TS- kontakter. All annan installering eller modification bör endast utföras av kompetent personal.

Den här symbolen hänvisar till viktiga punkter om användning

och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet

att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.

2. Spara dessa anvisningar.

3. Beakta alla varningar.

4. Följ alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

8. Installera aldrig intill värmekällor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

9. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.

10. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.

11. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.

12. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänglig.

13. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

1. Använd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren,

eller som sålts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

1. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.
2. Lät kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golyet.

1. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i

hushällssoporna, enligt WEEE direktivet (2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE.

Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller

avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas.

1. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.

2. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.

3. Tänk på miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.

4. Denna apparat kan användas i tropiska och mättliga klimat upp till 45 °C.

12 13 Quick Start Guide CRAME

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget anvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty.

FREKVENS - justera oscillatorns frekvens, ungefär en oktav på båda sidor om mitten.
2 PULSBREDD - justera oscillatorns pulsbredd (när den är i pulsläge) från smal till kvadrat (mittläge) till bred.
③ FORM - välj oscillatorns vägform från puls eller bakåt sågtand.
☐ OSC MOD - välj det moduleringsdjup som tillämpas på oscillatom.
MOD KÄLLA - välj moduleringskällan från kuvertet (eller en extern moduleringskälla) eller LFO.
6 BLANDA - justera mixen mellan VCO-utgången och den interna brusgeneratorn. Om en extern ljudingång används läggs detta till mixen istället för bruset.
☑ MOD DEST - välj modulationsdestination från pulsbreddsmodulering eller frekvensmodulering.

Filter (VCF) avsnitt

☒ CUTOFF - justera filterets avstängningsfrekvens.
LÄGE - välj VCF-filter från lågpass eller högpass.
⑩ RESONANCE - justera mängden förbättring som ges till signalerna vid avstängningsfrekvensen.
11 MOD KÄLLA - välj moduleringskällan för VCF från kuvertgeneratorn eller LFO
12 VCF MOD - justera djupet på VCF-moduleringen.
13 MOD POLARITET- välj polariteten för VCF-moduleringen.

Output (VCA) avsnitt

14 VOLYM - justera den totala utgångsnivån för synthesizern.
15 VCA-LÄGE - välj kuvert och VCA moduleras av kuvertet. I PÅ-läge är VCA-utgången den senast spelade tangenten och är oberoende av kuvertet.

Kuvertavsnitt

16 GE SIG PÅ - kontrollera hur lång tid det tar att nå den maximala nivån efter att en tangent har tryckts in.
17 FÖRFALL - kontrollera hur lång tid det tar att förfalla från nuvarande nivå till minimum.
18 UPPRÄTTHÅLLA - kontrollera nivån på kuvertet som upprätthålls efter att attacktiden har uppnåtts.
19 SUSTAIN PÅ / AV - I OFF-läge kommer nivån att förfalla efter att attacktiden är över. I PÅ-position kommer hållbarhetsnivån att hållas så länge som tangenten hålls.

Modulationsavsnitt

LFO RATE- justera frekvensen för lågfrekvensoscillatom. Lysdioden blinkar med LFO-hastighet.
(21) FORM - välj LFO-vågformen från kvadratvåg eller triangulär våg.

Verktygssektion

GLIDA - justera mängden glitid (Portamento) mellan anteckningarna på tangentbordet. (Om SHIFT hålls intryckt justerar ratten även "spärren" under sequencerfunktionen.)
25 VC MIX - justera VC MIX från LO / Mix 1 till HI / Mix 2. Denna kontroll kräver patchkablar för att fungera, eftersom den ligger utanför den interna sytisizer-signalvägen.

Sequencer sektion

(74) TEMPO / GATE LÄNGD - detta styr sequencer och ARP tempo när klockkällan är inställd på intern. Om USB- eller MIDI-klocka används styr den också värdet på klockdelningen.
Under stegredigering styr den portlängden. Om SHIFT hålls och sequencer spelas, justerar den också gungan. Om SKIFT hålls och ARP spelas, justerar det också ARP-portens längd.
135 HÄLL / VILA - under mönsteruppspelning låter du dig hålla det aktuella steget. Under stegredigering låter du dig ange en vila. Under ARP-läge låter det dig gå in / ut ARP-Hold-läge. Under tangentbordet kan du hålla tangenterna inne. (En fotpedal ansluten till HOLD-ingången gör också detta.)
26 ÅTERSTÄLL / ACCENT - under uppspelning kan du återställa mönstret till steg 1. Under stegredigering kan du lägga till en accent till ett steg.
(23) ARP (SET SLUT) I ARP läge kommer en arpeggio att spela, baserat på de hålla tonema med CRAVE: s 13 tangentbordsomkopplare. Dubbeltryck på ARP, eller tryck på HOLD och ARP för att spela upp och hålla en arpeggio. I Sequencer-läge, genom att trycka på SHIFT och SET END tillsammans, följt av en STEP-ornkopplare, kommer detta seg att bli slutet på det aktuella mönstret.
MÖNSTER (BANK) - Den här knappen används för att komma åt antingen det aktuella mönstret eller banknumret enligt följande:

MÖNSTER: Tryck på PATTERN och en av de 8 LOCATION-lysdiodema visar nuvarande mönsternummer (från 1 till 8). För att ändra till ett annat mönsternummer, håll ned MÖNSTER-knappen och tryck på någon av STEP-knapparna (1 till 8), eller tryck på för att öka mönsternumret.

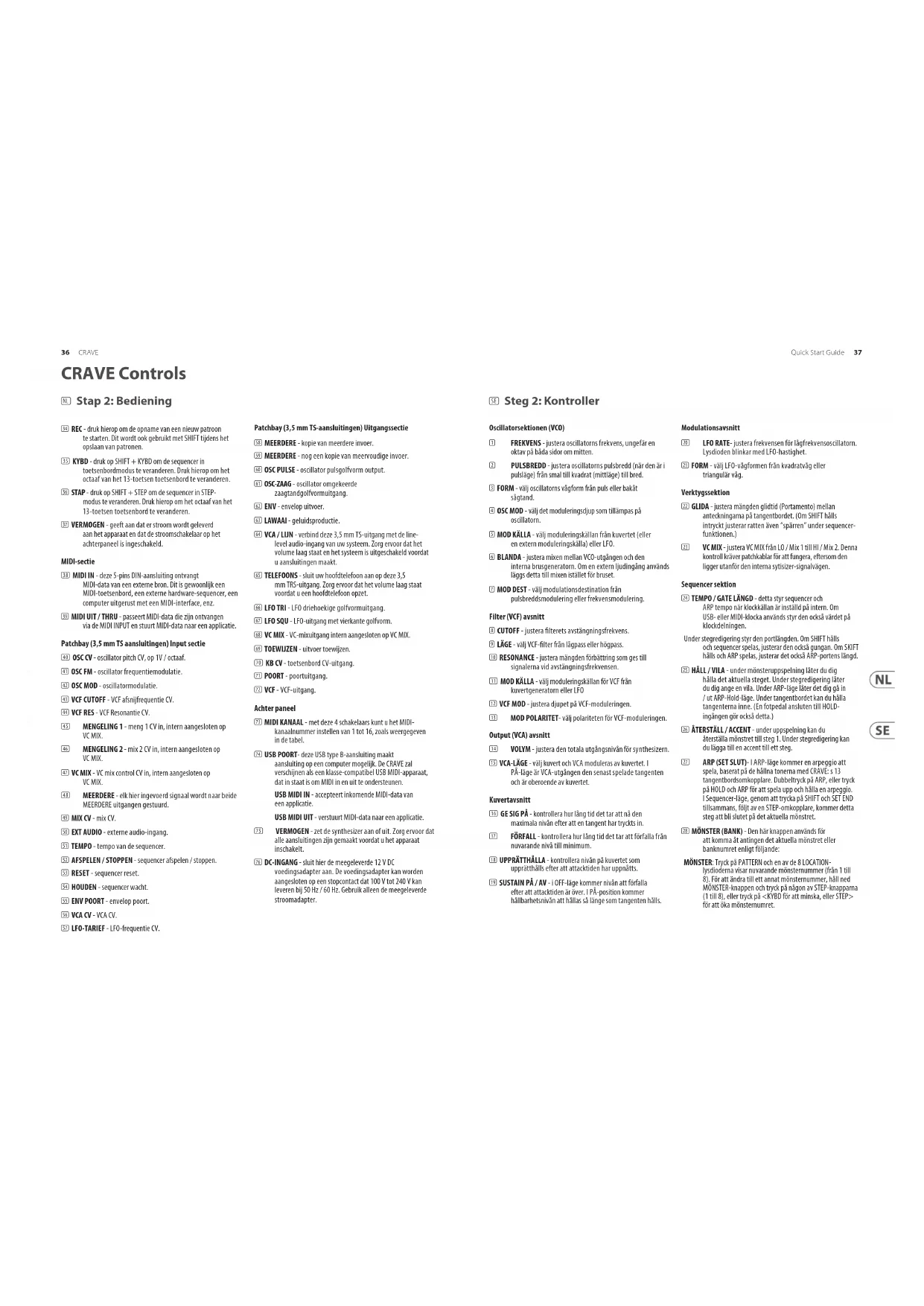

CRAVE Controls

SE Steg 2: Kontroller

BANK: Tryck på SKIFT och MÖNSTER, och en av de 8 LOCATION-lysdioderna visar det aktuella banknumret (från 1 till 8). För att byta till ett annat banknummer, håll både SHIFT och BANK intryckta och tryck på någon av STEPknapparna (1 till 8), eller tryck på för att öka banknumret.

[23] OKTAV / PLATS - dessa flerfärgade lysdioder visar olika detaljer, såsom oktav, PATTERN-nummer, BANK-nummer, aktuell SIDA och GATE LENGTH.

101 KEYBOARD / STEP SWITCHES - med dessa multifunktionsbrytare kan du visa och välja enskilda mönstersteg, välja ett mönsternummer, välja en mönsterbank. De används under inspelning av ett mönster för att visa det aktuella steget. Aktiva steg lyser med en konstant röd lysdiod och det aktuella steget blinkar rött.

Strönmställarna är utformade som ett tangentbord med 13 noter. Oktaven kan flyttas upp och ner genom att trycka på knapparna , och raden med åtta lysdioder visar aktuell oktav. Omkopplarna används för att styra redigeringen av sequencer, såväl som arpeggiator-funktionen.

FLYTTA - detta används för att komma åt de sekundära funktionerna i några av de andra sequencer-kontrollerna, som SET END, BANK, SWING, KYDB och STEP. Håll ned SHIFT och den andra omkopplaren samtidigt. Till exempel SKIFT + MÖNSTER (BANK) visar det aktuella BANK-numret i LOCATOR-lysdioderna.

[37] SIDA – varje mönster kan vara upp till 32 steg långt. Med den här omkopplaren kan du visa var och en av de fyra sidorna med 8 steg vardera. LOCATION-lysdioderna 1 till 4 visar vilken sida du befinner dig på. Om ett mönster spelas visar STEP-lysdioderna stegen som används på den aktuella sidan.

33 SPELA / STOPPA - startar eller stoppar uppspelningen av mönstret. Om SKIFT hålls samtidigt, är detta början på möstersparproceduren.

34 REC - tryck på detta för att börja spela in ett nytt mönster. Detta används också med SKIFT under mönstersparningsproceduren.

35 KYBD - tryck på SHIFT + KYBD för att ändra sequencer till tangentbordsläge. Tryck för att ändra tangentbordoktaven med 13 noter.

[36] STEG - tryck på SHIFT + STEP för att ändra sequencer till STEP-läge. Tryck för att ändra tangentbordets oktav med 13 noter.

[37] KRAFT - indikerar att enheten matas till strömmen och att strömbrytaren på bakpanelen är på.

MIDI-avsnitt

134 MIDI IN - detta 5-stifts DIN-uttag tar emot MIDI-data från en extern källa. Detta är vanligtvis ett MIDI-tangentbord, en extern hårdvarusekvenserare, en dator utrustad med ett MIDI-gränssnitt etc.

MIDI OUT / THRU - passerar MIDI-data som tas emot vid MIDI INPUT och skickar MIDI-data till en applikation.

Patchbay (3,5 mm TS-anslutningar) Ingångssektion

40 OSC CV - oscillator tonhöjd CV, vid TV / oktav.

(11) OSC FM - oscillatorfrekvensmodulering.

47 OSC MOD - oscillatormodulering.

41 VCF CUTOFF - VCF avstängningsfrekvens CV.

[44] VCF RES - VCF-resonans CV.

45 BLANDA 1 - blanda 1 CV in, ansluten internt till VC MIX.

46 BLANDA 2 - mixa 2 CV in, ansluten internt till VC MIX.

42 VC MIX - VC mixkontroll CV in, internt ansluten till VC MIX.

[48] FLERA OLIKA - varje signal som matas in här skickas till båda MULTIPLE-utgångarna.

Patchbay (3,5 mm TS-anslutningar) Utgångssektion

58 FLERA OLIKA - kopia av flera inmatningar.

FLERA OLIKA - ytterligare en kopia av flera inmatningar.

[60] OSC PULSE - oscillatorpuls vågformsutgång.

⑤1 OSC SAW - oscillator omvänd sågtand vågformsutgång.

[52] ENV - kuvertutmatning.

[63] LIUD - buller.

54 VCA / LINE - anslut den här 3,5 mm TS-utgången till ljudingången på ditt system. Se till att volymen är nere och att systemet är avstängt innan du gör anslutningar.

[5] TELEFONER - anslut dina hörlurar till denna 3,5 mm TRS-utgång. Se till att volymen sänks innan du sätter på dig hörlurarna.

LFO TRI - LFO triangular vägformsutgång.

67 LFO SQU - LFO fyrkantig vägformsutgång.

63 VC MIX - VC mix utgång ansluten internt till VC MIX.

69 TILLDELA - tilldela utdata.

70 KB CV - tangentbord CV-utgång.

PORT - grindutgång.

72 VCF - VCF-utgång

Bakre panel

MIDI-KANAL - med dessa 4 omkopplare kan du ställa in MIDI-kanalnummer från 1 till 16, som visas i diagrammet.

74 USB UTTAG - det här USB-uttaget av typ B möjliggör anslutning till en dator. CRAVE kommer att visas som en klass-kompatibel USB MIDI-enhet, som kan stödja MIDI in och ut.

USB MIDI IN - accepterar inkommande MIDI-data från en applikation. USB MIDI OUT - skickar MIDI-data till en applikation.

[15] KRAFT- slå på eller av synthesizern. Se till att alla anslutningar är gjorda innan du slår på enheten.

[6] DC-INGÅNG - anslut den medföljande 12 V likströmsadaptern här. Strömadaptern kan anslutas till ett nätuttag som kan mata från 100 V till 240 V vid 50 Hz / 60 Hz. Använd endast den medföljande nätadaptern.

Krok 2: Sterowanica

SE Steg 3: Komma igång

ÖVERSIKT

Denna "komma igång" - guide hjälper dig att ställa in CRAVE analog synthesizer och kort presentera dess funktioner.

FÖRBINDELSE

För att ansluta CRAVE till ditt system, se anslutningsguiden tidigare i detta dokument.

PROGRAMINSTÄLLNINGAR

CRAVE är en USB-klass MIDI-enhet, och därför krävs ingen installation av drivrutiner. CRAVE kräver inga ytterligare drivrutiner för att fungera med Windows och MacOS.

INSTALLATION AV HARDWARE

Gör alla anslutningar i ditt system. Använd MIDI-omkopplarna på baksidan för att ställa in CRAVE till en unik MIDI-kanal i ditt system. Anslut ett externt MIDI-tangentbord direkt till CRAVE MIDI IN 5-stifts DIN-ingång.

Slå endast på CRAVE med den medföljande nätadaptem. Se till att ditt ljudsystem är avstängt. Slå på strömbrytaren CRAVE på bakpanelen.

UPPVÄRMNINGSTID

Vi rekommenderar att du lämnar 15 minuter eller mer tid för CRAVE att värma upp innan du spelar in eller spelar live. (Längre om den har förts in från förkylningen.) Detta gör det möjligt för precisionsanalogkretsarna att nå sin normala driftstemperatur och inställda prestanda.

OSCILLATOR VCO AVSNITT

CRAVE har en huvudspänningsstyrd oscillator (VCO).

VCO-vågformen kan väljas från puls eller omvänd sågtand. När puls väljs kan pulsbredden varieras från smal, kvadratisk (mitt) till bred puls. Lyssna på ljudförändringarna som vägformerna och förändringen i pulsbredd gör. Frekvensen kan justeras upp eller ner en oktav, och möjliggöra finjustering till andra instrument.

VCO kan moduleras antingen i pulsbredd eller i frekvens. Källan till moduleringen kan antingen vara kuvertet som beskrivs nedan eller lägfrekvensoscillatom (LFO). VCO kan också moduleras med OSC MOD-ingången i patchfacket.

Mängden eller djupet av VCO-modulering kan justeras med OSC MOD-kontrollen.

Använd MIX-kontrollen för att justera blandningen mellan den interna VCO (helt till vänster) och den interna brusgeneratom (h till höger). Om det finns en extern ingångssignal vid EXT AUDIO-ingången kommer detta att ta plats för bruset i mixen.

FILTER (VCF) AVSNITT

Spela med avstängningsfrekvensen och resonanskontrollema och lyssna på deras effekter på ljudet.

De klassiska 24 dB / oktav högpassfiltret och lågpassfiltret tillåter stor kontroll över de ljud som skapats av CRAVE.

Högpassfiltret minskar nivån på signaler som ligger under gränsfrekvensen. Det minskar effektivt nivån på grundläggande och lägre ordningens övertoner.

Lågpassfiltret minskar signalenivån som ligger över gränsfrekvensen. Det minskar nivåema av överordnade övertoner.

Resonanskontrollen ger en förbättring av signalerna vid delningsfrekvensen.

Mängden VCF-modulering kan varieras med VCF MOD-kontrollen, och polariteten kan också vändas. Till exempel, om modulering ökan gränsfrekvensen, kommer negativ polaritet att minska den.

VCF-moduleringskällan kan antingen vara kuvertet eller LFO.

Alla dessa funktioner, förutom att använda patchfacket, möjliggör stor flexibilitet när det gäller att skapa ljud.

MODULATIONSSNITT

Lägfrekvensoscillatorn kan användas för att modulera VCO och VCF. LFO-frekvensen kan varieras och vägformen kan väljas från kvadratisk eller triangulär. En lysdiod indikerar LFO-frekvensen.

AVSNITT FÖR ENVELOPE GENERATOR

Kuvertgeneratorn kan användas för att modulera avstängningsfrekvensen i VCF-sektionen och den spänningsstyrda förstärkaren (VCA). Kuvert kan också användas för att modulera VCO-frekvensen och pulsbredden.

Kontrollema för attacktid, upprätthållningsnivå och förfallstid gör att du kan justera kuvertets form genom ett brett spektrum.

PATCH BAY AVSNITT

Detta avsnitt ger dig mångsidigheten att skapa många olika ljud, med ett oändligt antal alternativ och konfigurationer.

VC MIX-kontrollen är som att ha en separat mini-mixer eller variabel spänningskalla. Den fungerar oberoende av huvudsignalvägen. Det läter dig justera en mix mellan patchbay MIX 1-ingängen och MIX 2-ingängen, med möjlig moduleringskontroll från VC MIX CV-ingängen. Patchbay VC MIX-utgängen kan sedan användas för att ansluta till andra ingångar i patchfacket.

Om det inte finns några MIX 1- eller MIX 2-ingångar anslutna, kommer VC MIX-utgången att variera från OV (helt till vänster) till +5 V (helt till höger). Experimentera med detta genom att ansluta VC MIX-utgången till en ingång och variera VC MIX-kontrollen.

Varning: Överbelasta inte 3,5 mm-ingångarna. De kan endast acceptera rätt spänningsnivå som visas i specifikationstabellerna. 3,5 mm-utgångarna ska endast anslutas till ingångar som kan ta emot utspänningarna. Underlåtenhet att följa dessa instruktioner kan skada CRAVE eller externa enheter.

SEKVENSER AVSNITT

Sequencer beskrivs närmare i detta dokument. Den har också en arpeggiator och ett tangentbord med 13 tangenter.

AVSNITT (VCA) AVSNITT

Använd huvudvolymkontrollen för att justera ljudnivån i dina hörlurar eller högtalarsystem.

Håll nivån nere när du sätter på dig hörlurarna.

Håll CRAVE-strömmen avstängd när du gör några anslutningar. Slå på CRAVE innan du slår på några effektförstärkare och stäng av den sist. Detta hjälper till att förhindra att du slår på eller stänger av "poppar eller dunkar" i dina högtalare.

Utgången kan moduleras med hjälp av kuvertet, eller så kan den vara på kontinuerligt, spela och hålla kvar den senast spelade tonen tills nästa ton inträffar.

ARPEGGIATOR

För att använda arpeggiator, tryck på ARP-omkopplaren i sequencer- avsnittet:

1. Tryck på den en gång för att spela arpeggiator. (Det stannar när anteckningar släpps.)

2. Tryck på den två gånger eller tryck på HOLD och ARP för att hålla arpeggio. (Det fortsätter när anteckningar släpps.)

Arpeggiator-hastigheten ställs in av TEMPO / GATE LENGTH-ratten. Arpeggiator-grindens längd ställs in av SHIFT + TEMPO / GATE LENGTH.

Ordningen i vilken arpeggiator-noterna spelas har åtta alternativ, och detta kan ändras genom att trydka på antingen när arpeggiator spelar. LOCATION-LED: n visar den aktuella ordningen 1 till 8:

1. UPP 1
2. NED 1
3. NER och UPP
4. SLUMPMÄSSIG
5. UPP (+1 okt)
6. NER (+ 1 okt)
7. UPP (-1 okt)
8. NER (-1 okt)

ACCENT

Om du spelar ett MIDI-tangentbord utilises accenten automatiskt när hastigheten överstiger tröskeln. (Denna accenthastighetsgräns kan justeras, eller den här funktionen kan inaktiveras med SynthTool APP).

För att använda accent medan du spelar, tryck på ACCENT-omkopplaren:

1. Håll intryckt för att spela anteckningen med accentstatus. (Den stannar när strömbrytaren släpps.)

2. Tryck två gånger på den för att spela upp och hålla inne accentstatusen. (LED - lampan blinkar långsamt.)

FIRMWARE UPPDATERING

SynthTool-appen finns att ladda ner gratis från CRAVE-produktsidan på vår webbplats: behringer.com. Den senaste filen kan laddas ner och lagras på din dator och sedan användas för att uppdatera CRAVE vid behov.
